Contents目 录Appearance外观说明---------------------------------------------1Product Features产品特点---------------------------------------------1Installation Notes and Conditions of Usage安装注意事项及使用条件--------------------------------3Installation Steps安装步骤说明-----------------------------------------4Product Selection Table产品选型表-------------------------------------------5Control Mode and Application Load控制方式及适用负载------------------------------------7Wiring and Layout Considerations配线及布局注意事项------------------------------------7Terminal Wiring端子接线说明-----------------------------------------8Load and the Controller Wiring Diagram负载接线图和控制器接线图------------------------------9Product Parameters产品参数--------------------------------------------10Product Dimensions产品尺寸示意图--------------------------------------11Appendix :Electric Heating Wiring Diagram Examples附录：电加热接线实例图Product Pictures产品图片示例----------------------------------------12Thyristor power regulator is one kind of digital power controller,which is based on power semiconductor module (SCR ) and the digital processor core technology .It is also called Voltage Regulation for short .As a result of phase angle control and zero crossing control technology, the products has intelligence integration of voltage and power regulation significant features.可控硅电力调整器是一种以电力半导体模块（晶闸管）为基础，以数字处理器技术为核心的数字电力功率控制器。
PAC60A 系列智能型 SCR 调功器 说明书
PAC60A系列智能型SCR调功器说明书PAC60A系列智能型SCR调功器PAC60A系列SCR调功器是大功率可控硅模块应用技术的新产品。
它集三相调压/调功方式为一体，具有自动判别相位、上电缓启动、缓关断、散热器超温,恒流控制、电流限制和过流保护等功能，适用于电阻性负载和感性负载。
一.产品特点本公司自主研发生产的PAC60A系列SCR调功器是集合我公司多年电加热控制经验，是专为电炉设备而设计的：其调功、调压方式、负载中心接地、不接地，恒流控制、电流限制、都由客户任意设置的一款产品，从而达到了真正的智能化。
其调压（移相导通）调功（过零导通）、恒流控制等功能的转换只需要拨一下拨码开关即可实现，非常简单，并且，调功还具有周波功能，避免电流表指针来回摆动。
此调功/调压的功能转换，主要是多台运行时，移相导通对电网有干扰，使功率因数下降，因此，必须转换成节能环保的调功模式。
恒流功能只有在调压方式时存在，电流限制、过流保护在调压或周波调功时存在。
其散热风冷单元采用特殊设计的插片式散热器，比普通铝型材散热器散热效率提高了30%，更利于模块的散热，从而极大的提高了模块的使用寿命。
同时，还具有模块超温报警功能，便于及时了解模块的工作状态。
本产品结构合理，保护功能完善，规格齐全，有30A 至400A的电流容量机型可供用户选择。
该产品可广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。
二.技术规格1 负载控制元件可控硅（SCR）模块2 负载电源三相380V AC ±10% 50HZ3 电流容量25A,50A，60A，80A，90A，115A，140A，160A,190A, 250A,320A, 400A，600A AC4 控制板电源与功耗电源：380V AC ±10% 50HZ, 要求与负载电源同相位 功耗：5W最大5 风扇电源(根据型号配备)需接线：六线端子排的5和6端子电压：220V AC 50/60Hz， 20W/只. 电流：0.5 A以下6 控制输入 4～20mA 0-10VDC输入, 接收阻抗100Ω7LED状态显示灯输入指示LED灯(1支)：红色三色状态LED灯(1支)：绿色，运行（有输出）黄色闪烁，停机（无输出）红色，过流红绿闪烁，散热器超温报警（无输出）8控制方式调相控制：连续调压调功控制：阻性周波调功PWM过零调功9 调节输出分辨率 调相0.2°,调功 20ms10 移相范围 0～175°,星型负载（中心点接地）0～150°,三角型负载或星型负载（中心点不接地）11 驱动输出 配单硅反并联式可控硅模块可变宽度脉冲：8°~120° 电压：5V 电流：100mA最大12 手动方式 外接10KΩ电位器调整13 缓启动时间 调相控制时，P3电位器调整。

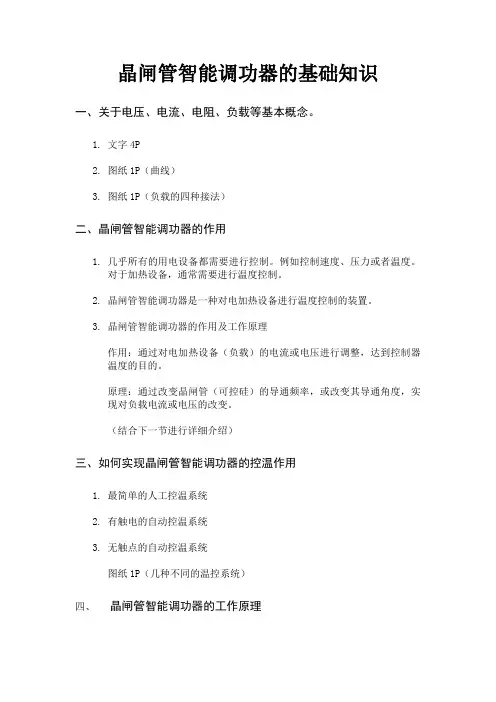

晶闸管智能调功器基础知识
晶闸管智能调功器的基础知识
一、关于电压、电流、电阻、负载等基本概念。
1.文字4P
2.图纸1P（曲线）
3.图纸1P（负载的四种接法）
二、晶闸管智能调功器的作用
1.几乎所有的用电设备都需要进行控制。
例如控制速度、压力或者温度。
对于加热设备，通常需要进行温度控制。
2.晶闸管智能调功器是一种对电加热设备进行温度控制的装置。
3.晶闸管智能调功器的作用及工作原理
作用：通过对电加热设备（负载）的电流或电压进行调整，达到控制器温度的目的。
原理：通过改变晶闸管（可控硅）的导通频率，或改变其导通角度，实现对负载电流或电压的改变。
（结合下一节进行详细介绍）
三、如何实现晶闸管智能调功器的控温作用
1.最简单的人工控温系统
2.有触电的自动控温系统
3.无触点的自动控温系统
图纸1P（几种不同的温控系统）
四、晶闸管智能调功器的工作原理
图纸1P（原理图）
五、晶闸管智能调功器的具体结构
1.调功器的主要部件：
主回路单元
周波控制器、温控仪（或PLC）
2.调功器的辅助部件：
断路器、电压表、电流表（电流互感器）、指示灯等
3.箱式晶闸管智能调功器
4.柜式晶闸管智能调功器
5.模块化（一体化）晶闸管智能调功器。

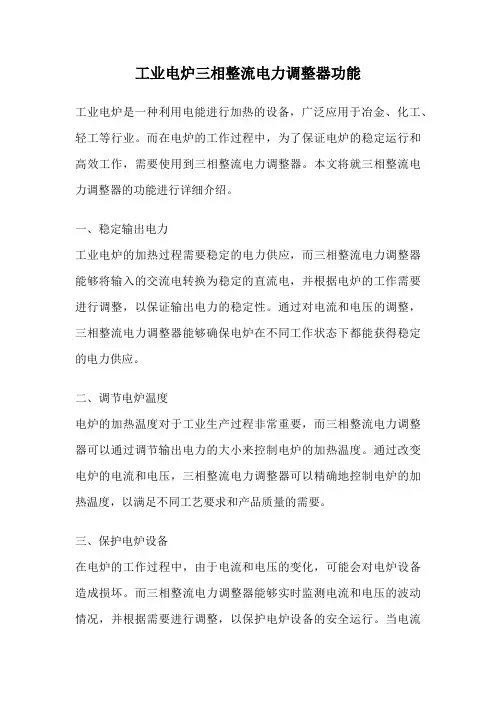

工业电炉三相整流电力调整器功能
工业电炉三相整流电力调整器功能工业电炉是一种利用电能进行加热的设备，广泛应用于冶金、化工、轻工等行业。
而在电炉的工作过程中，为了保证电炉的稳定运行和高效工作，需要使用到三相整流电力调整器。
本文将就三相整流电力调整器的功能进行详细介绍。
一、稳定输出电力工业电炉的加热过程需要稳定的电力供应，而三相整流电力调整器能够将输入的交流电转换为稳定的直流电，并根据电炉的工作需要进行调整，以保证输出电力的稳定性。
通过对电流和电压的调整，三相整流电力调整器能够确保电炉在不同工作状态下都能获得稳定的电力供应。
二、调节电炉温度电炉的加热温度对于工业生产过程非常重要，而三相整流电力调整器可以通过调节输出电力的大小来控制电炉的加热温度。
通过改变电炉的电流和电压，三相整流电力调整器可以精确地控制电炉的加热温度，以满足不同工艺要求和产品质量的需要。
三、保护电炉设备在电炉的工作过程中，由于电流和电压的变化，可能会对电炉设备造成损坏。
而三相整流电力调整器能够实时监测电流和电压的波动情况，并根据需要进行调整，以保护电炉设备的安全运行。
当电流和电压超出安全范围时，三相整流电力调整器会自动进行调整，避免设备损坏和事故发生。
四、提高电炉效率通过使用三相整流电力调整器，可以提高电炉的效率，降低能源消耗。
三相整流电力调整器能够根据电炉的工作需求调整电流和电压的大小，以提高电炉的加热效率。
通过合理调节电力输出，可以减少能源的浪费，提高生产效率和经济效益。
五、提升电炉控制精度三相整流电力调整器具有较高的控制精度，可以使电炉的加热温度控制更加精确。
通过对电流和电压的精确调节，可以实现电炉温度的精确控制，提高产品质量的稳定性和一致性。
六、降低电炉噪音和电磁干扰电炉在加热过程中会产生噪音和电磁干扰，而三相整流电力调整器可以通过控制电流和电压的波动，降低电炉的噪音和电磁干扰。
通过使用三相整流电力调整器，可以改善电炉的工作环境，提高工作人员的舒适度和生产效率。
SCR电力调整器应用及功能
DK SCR电力调整器应用及功能DK SCR电力调整器（简称：DK SCR），在国内又被称为可控硅、调功调压器、功率调整器、调相器、调功器等等，它是一种无级的电力调整设备；是工业电热行业控制利器、节能节电环保型产品。
DK SCR电力调整器：是一种以晶闸管（电力电子功率器件）为基础，以智能数字控制电路为核心的电源功率控制电器，简称晶闸管调功器，又称可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。
晶闸管调功器”通过对电压、电流和功率的精确控制，从而实现精密控温。
并且凭借其先进的数字控制算法，优化了电能使用效率。
对节约电能起了重要作用。
晶闸管调功器”广泛应用于以下领域：A电炉工业：退火炉，烘干炉，淬火炉，烧结炉，坩埚炉，隧道炉，熔炉，箱式电炉，井式电炉，熔化电炉，滚动电炉，真空电炉，台车电炉，淬火电炉，时效电炉，罩式电炉，气氛电炉，烘箱实验电炉，热处理，电阻炉，真空炉，网带炉，高温炉，窑炉，电炉B机械设备：包装机械，注塑机械，热缩机械，挤压机械，食品机械，回火设备，塑料加工，红外加热C玻璃工业：玻璃纤维，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生产线，退火槽D汽车工业：喷涂烘干，热成型E节能照明：隧道照明，路灯照明，摄影照明，舞台灯光F化学工业：蒸馏蒸发，预热系统，管道加热，石油化工，温度补偿G其它行业：盐浴炉，工频感应炉，淬火炉温控，热处理炉温控，金刚石压机加热，大功率充磁/退磁设备，航空电源调压，中央空调电加热器温控，纺织机械，水晶石生产，粉末冶金机械，彩色显像管生产设备，冶金机械设备，石油化工机械，灯光平滑调节，恒压恒流恒功率控制等领域。
基本功能三相可控硅调功调压器是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。
该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。
电加热器的调功柜工作原理
电加热器的调功柜（也称为功率调节器或控制器）是一种用于控制电热设备输出功率的电气设备。
其主要功能是通过改变输入到电加热器的电流大小来调整加热功率，从而实现对温度的精确控制，其工作原理可以简要描述如下：
1. 传感器检测：调功柜内部搭载有温度传感器或其他类型的传感器，用于监测待加热物体的温度或其他相关参数。
传感器将实时的温度或参数反馈给调功柜。
2. 控制系统：调功柜内部配备了一个控制系统，根据传感器反馈的数据进行计算和判断。
控制系统可以基于预设的温度曲线或其他控制策略，来确定合适的功率输出水平。
3. 功率控制：根据控制系统的计算结果，调功柜会控制电加热器的功率输出水平。
调功柜通过控制电加热器所接收的电能大小，从而调节加热器的加热效果。
4. 反馈调整：调功柜会不断地检测实际的加热状况，并根据传感器反馈的数据进行实时调整。
如果检测到温度偏离预设范围，调功柜会相应地调整功率输出，使加热器能够达到期望的加热效果。
总之，电加热器的调功柜通过传感器监测待加热物体的温度或其他参数，控制系统计算和判断，调节电加热器的功率输出水平，从而实现对加热过程的精确控制。
这种调功柜广泛应用于工业生产过程中的温度控制，如化工反应釜、烤箱、熔炉、塑料加工机械等场合，它们可以提供高效且精确的温控能力。
Kt37三相数字式可控硅调压器调功器说明书
过压保护，三相电流不平衡报警等功能，具有开环调压、闭环恒流、闭环恒压、恒功率
四 种 调 节 方 式 。 与 智 能Ｐ Ｉ Ｄ控 制 仪 表 或Ｐ Ｌ Ｃ连 接 ， 实 现 温 度 的 自 动 控 制 ， 适 用 于 电 阻 性 负
电 源 上 电 后 进 入０号 窗 口 ； 数据修改后须按 ＳＥＴ 键确认才有效
０－１ 输 入 信 号 按住 Ｓ Ｅ Ｔ ３秒以上
显示输入信号
ＳＥＴ ０－２
Ａ相 电 流 按住 Ｓ Ｅ Ｔ ３秒以上 显 示Ａ相 电 流，单 位Ａ
ＳＥＴ ０－３
Ｂ相 电 流 按住 Ｓ Ｅ Ｔ ３秒以上 显 示Ｂ相 电 流，单 位Ａ
一、功能概述
第 ２ 页
Ｋ ｔ ３ ７系 列 三 相 可 控 硅 调 压 器／调 功 器 是 具 有 高 度 数 字 化 的 新 型 功 率 控 制 设 备 ， 集 移
相调压型和变周期过零调功型两种触发方式于一体，通过外部转换开关可在两种触发方
式之间任意转换。调整器带有数码显示模块，能够实时显示输入信号、负载功率、负载
◆ 除 通 讯 功 能 属 选 件 外 ， 其 它 功 能 都 属 于 标 准 配 置
第 ３ 页
二、型号定义
型号 Ｋ ｔ ３ ７ － 三 相 可 控 硅 调 压 器／调 功 器
代 码 控 制 输 入 信 号 Ｃ ４ － ２ ０ ｍ Ａ Ｄ Ｃ 输 入 阻 抗 ：１ ２ ０Ω Ｘ 其 它 信 号（订 货 时 申 明） 代 码 负 载 连 接 方 式 ２ 星 形 中 性 点 接 零 线 ３ 三 角 形 或 星 形 中 性 点 不 接 零 线 ４ 内 三 角 形
显 示 负 载 功 率，单 位Ｋ Ｗ
电加热器操作指导
电加热器操作指导书控制原理1、电加热器采用自动控制，操作人员只需在开机时设定好温度参数，按启动按钮之后，电加热器即可自动地进行温度控制，无需设专人值守。
2、有常规的电气保护，如短路保护、过载保护、超温保护等。
3、在控制柜面板带有电压电流显示，温度显示，指示灯，按钮等。
4、控制柜内部带有断路器，接触器，可控硅调功器，中间继电气等。
温度控制1、本系统采用温控表ST1采集温度信号，经过PID计算，输出电压脉冲信号，由可控硅调节电加热器的功率输出（0-100%功率调节），保证了加热器的温度精度。
同时将出口温度，变松给远程DCS。
2、温度报警由温控表ST2作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。
报警条件消除后按复位按钮后才能重新启动。
3、温度开关也作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。
报警条件消除后按复位按钮后才能重新启动。
功率控制1、功率控制采用可控硅调功器进行整体控制，达到功率0-100%控制。
2、可控硅调功器接收出口问题控制仪表输出的电压脉冲信号，根据此信号去调节加热器的输出，实现0-100%功率无极调节，从而使介质温度得到精确控制。
3、可控硅采用周波模式，避免导通角模式所引起的电网污染。
信号往来1、控制柜向用户的DCS系统提供加热系统处于运行、超温报警信号、同时可接受DCS到控制柜连锁停止操作命令。
运行操作说明1、合闸断路器，电源指示灯亮，加热器处于待运行状态。
2、设定出口温度控制仪表及内部超温报警仪表温度。
3、PV为温度测量值，SV为温度设定值。
4、出口温度控制仪表可增大或减小温度设定值。
内部超温报警仪表可增大或减小温度设定值，也可改变小数点的位置。
5、电加热器启动：按防爆柜面板上的停止按钮，运行指示灯灭，加热器停止。
6、加热器超温报警，如超温指示灯亮，则表示发生内部超温报警，此时加热器被切断，解除故障后按复位按钮复位，则超温指示灯灭，加热器可重新启动。
