电工电子实习资料查询总结报告

专业学号：姓名

提要：电工电子实习不仅是锻炼自己动手能力，而且是在资料收集的过程中也能体现出实习的严谨性，对资料的准确收集总结，在整个实习中也占据这很大分量。本文的资料来自于百度文库、中国知网、超星、同方、重庆维普学位论文全文数据库，搜索方法是关键字，全文，作者，篇名，主题，参考文献。总共查询相关论文的篇目数量8000篇，最后采纳18份，对自己有直接参考价值的论文有18篇。了解了收音机的发展和前景趋势，理论基础，技术特点等。最后在这些文献的指导下，完成了本总结报告。

正文：

一、HX108-2 AM收音机

产品简介

该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。收音机的组成及其工作原理

收音机电路原理图

调幅收音机原理图

我们安装的是七管超外差式收音机。它由输入回路高效混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成，接收频率范围为535千赫～1605千赫的中波段。其工作原理是：收音机接收天线将广播电台播发的高频的调幅波接受下来，通过变频级把外来的各调幅信号变换成一个低频和高频之间固定频率——465KHZ （中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。

根据超外差收音机的原理，我们可以将上图所示的电路分成以下几个模块：输入回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。

①输入回路

从磁性天线感应的调幅信号送入C1a 、C2和L1组成的输入回路进行调谐，选出所需接收的电台信号，通过互感耦合送入变频管T1的基极。

②变频级回路

变频级电路的本振和混频，要求由一只三极管担任（自激式变频电路）。由于三极管的放大作用和非线形特性，所以可以获得频率变换作用。可选择“共基调发变压器耦合振荡器”。

③中频放大及检波回路

中放级可采用两极单调谐中频放大。变频级输出中频调幅波信号由T 3次级送到VT 2的基极，进行放大，放大后的中频信号再送到VT 3的基极，由T 5次级输出被放大的信号。

三个中频变压器（T3、T4、T5）都应当准确地调谐在465KHz 。若三个中频变压器的槽路频率参差不齐，不仅灵敏度低，而且选择性差，甚至无法收听。中频变压器采取降压变压器，其初级线圈L 5要采用部分接入方式（道理同本振调谐电路）。这种接法以减少晶

体管输出导纳对谐振回路的影响，初级选取适当的接入系数使晶体管的输出阻抗与中频变压器阻抗近似匹配，以获得较大的功率增益；中频变压器初、次级变比以各自负载选取，减小负载对谐振回路的影响。

④低放级回路

从检波级输出的音频信号，还需要进行放大再送到喇叭。为了获得较大的增益，前级低频放大通常选用两级。要求第二级能满足推动末级功率放大器的输入信号强度，要有一定的功率输出，该激励可选择变压器耦合的放大器。如图11所示。以上各级静态工作点V E 值以电源电压而定，VT 1、VT 2、VT 5的V E 可取电源电压的1/5左右。

⑤功率放大回路

它将前级的信号再加以放大，以达到规定的功率输出，去推动喇叭发声，可选择我们熟悉的OTL 电路。

低频放大电路的设计，是根据要求的输出功率、选择的电源电压、喇叭的交流电阻，从后向前进行。确定输出功率后进行功放管的选择，应通过手册查出功放管主要极限参数。例：小功率晶体管3AX31B 的极限参数：P CM ≥125mW ，I CM ≥125mA ，BV CEO ≥12V 。末级

一对功放管的β、CEO I 及正向基极—发射级电阻R BE 等都要对称（保证误差在20%以内）。

激励级要求输出功率较小，一般甲类放大器能满足要求。可求出输出级的功率增益，根据所要求的输出功率指标及输入变压器的效率η求出激励级的输出功率，定出交流电

压幅值U

m 及交流电流的幅值I

，求出变比K及I

。功率放大至低放前级要加入合适的

负反馈。

焊接前的准备工作

元件读数测量→去氧化层→元件弯制→元件插放→元件焊接。

元器件焊接与安装

手工焊接一般分四步骤进行：1）准备焊接；2）加热焊接；3）清理焊接面；4）检查焊点。

手工焊接对焊点的要求：1）电连接性能良好；2）有一定的机械强度；3）光滑圆润。

元件一般插放顺序：电阻→电容（先瓷片电容再极性电容）→三极管（注意：b、c、e不要装反）→中周（中频变压器初次极不能装反）→发光二极管（长正短负）→装输入变压器（输入输出不能装反）→开关电位器→耳机插座→双联→磁棒线圈→电源正负极簧片→喇叭

收音机故障的排除

变频部分：判断变频级是否起振。用MF47型万用表直流2.5V档接TV1发射级，负表棒接地，然后用手摸双联振荡联，万用表指针应向左摆动，说明电路工作正常，否则说明电路中有故障。

中频部分：中频变压器序号位置搞错，结果是灵敏度和选择性降低，有时有自激。

低频部分：输入输出位置搞错，虽然工作电流正常，但音量很低，TV5、TV6集电极和发射极搞错，工作电流调不上，音量极低。

整机无声

用万用表R×1档黑表棒接地，红表棒从后级往前级寻找，对照原理图，从喇叭开始，顺着信号传播方向逐级往前碰触，喇叭应发出“喀喀”声。当碰触到哪级无声时，则故障就在该级。可测量工作点是否正常，并检查有无接错、焊错、搭焊、虚焊等。若在整机上无法查出该元件的好坏，则可拆下检查。

收音机安装的原则及注意事项

收音机安装的一般原则是

先轻后重，先小后大，先铆后装，先装后焊，先里后外，先下后上，先平后高，易碎易损后装，上道工序不得影响下道工序。

收音机安装的注意事项

1）元件的高度不能超过中周的高度。

2）电阻位置窄的地方要采用立式插法安装。

3）注意天线的四只管脚a、b、c、d的位置不能接错。b、c用万用表欧姆档去测量后准确判断。

4）天线四只管脚尾部用砂纸砂掉少许，去掉保护层以便更好地接触。

5）注意变压器的初次级位置。

6）注意二极管、电容器的正负，不要装反了。

7）注意发光二极管的高度要合适，并且要弯曲成型，正好对准前框的小孔。

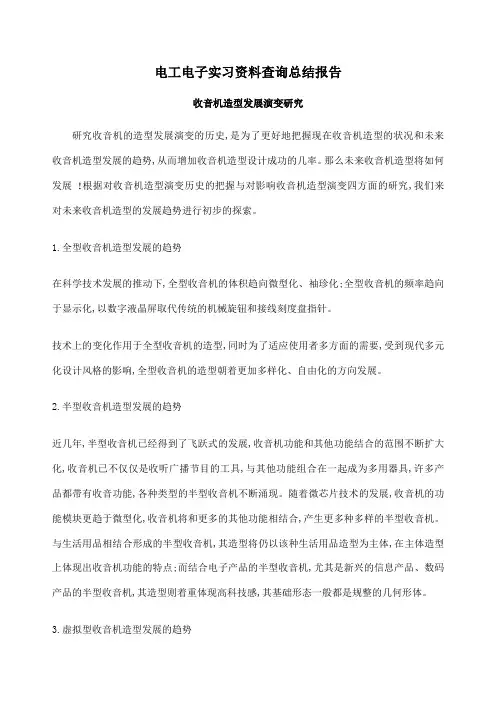

【总结一】收音机的发展趋势：

<1>全型收音机造型发展的趋势

在科学技术发展的推动下,全型收音机的体积趋向微型化、袖珍化;全型收音机的频率趋向于显示化,以数字液晶屏取代传统的机械旋钮和接线刻度盘指针。技术上的变化作用于全型收音机的造型,同时为了适应使用者多方面的需要,受到现代多元化设计风

格的影响,全型收音机的造型朝着更加多样化、自由化的方向发展。

<2>半型收音机造型发展的趋势

近几年,半型收音机已经得到了飞跃式的发展,收音机功能和其他功能结合的范围

不断扩大化,收音机已不仅仅是收听广播节目的工具,与其他功能组合在一起成为多用

器具,许多产品都带有收音功能,各种类型的半型收音机不断涌现。随着微芯片技术的发展,收音机的功能模块更趋于微型化,收音机将和更多的其他功能相结合,产生更多种多样的半型收音机。

<3>虚拟型收音机造型发展的趋势

目前网络收音机主要是通过互联网络传输广播信号,以电脑为功能载体,使用者通

过电脑中的虚拟的网络收音机界面来收听网络广播。在造型上,这种虚拟的操作界面不需要实体材料,所以在保证实现功能的基础上,制约造型的因素很少,虚拟型网络收音机造型塑造发挥的空间非常大,往往一种网络收音机配有多种皮肤(操作界面) 。虚拟型网络收音机,为了满足不同使用者的个性需要,造型多种多样。

但是,由于虚拟型网络收音机必须在使用电脑并且使电脑连接互联网的条件下使用,这极大地限制了使用者使用网络收音机的时间和场合，所以虚拟型网络收音机开始有向实体网络收音机发展的趋势。由于网络收音机的使用者主要是网络的使用者,网民的年

龄普遍集中在中青年,这些年轻的网民受到网络文化的影响,在审美上追求由明亮的色

彩和抽象化的形体构成的简洁、轻松、愉悦的造型。所以实体网络收音机的造型会朝着年轻化、时尚化、卡通化、人性化的方向发展。

二、金属探测器

浅谈简易金属探测器

以感应平衡为基本原理，通过利用电感，555定时器，LM2917以及MSP430F4260单片机为基本元器件搭建一个简易的金属探测器。可以分辨硬币的类型以及一些常用的金属类型。系统简单易用，功耗底下，分辨率高，是一款性能优异的金属探测器。

电路工作原理

该金属探测器电路由探测振荡器、基准振荡器、振荡信号处理器、混合放大器和电流表PA等组成，如图所示。

探测振荡器由振荡管VI、探寻线圈L1、电容器C1～C4和电阻器R1～R3等组成。

基准振荡器由振荡管V2、电感器L2、电容器C6～C9和电阻器R2～R4等组成。

振荡信号处理器由六非门（Dl～D6）集成电路IC和外围阻容元件组成。

混合放大器由二极管VD、电阻器R12、R13、电容器C13和场效应晶体管VF组成。

接通电源开关S后，探测振荡器和基准振荡器均振荡工作，从V1和V2的集电极分别输出两个频率相同的正弦波振荡信号，两信号经振荡信号处理器放大和变换处理为两个频率与幅度相同、而相位相反的矩形波信号，再经RIO、Rll和VD1混合后送至YF的栅极。

在探测线圈Ll未探测到金属物时，两路方波信号的频率相同、相位相反，VF的栅极电压低于2.5V，VF不工作，电流表PA指示为0（电流表的指针指在刻度盘的正中间）。

当L1探测到金属物时，探测振荡器的工作频率将低于或高于基准振荡器的频率（探测到有色金属与探测到非有色金属时会有所不同），使VP栅极电压超过2.5V，VF工作，电流表PA的指针向左或向右偏转（当Ll探测到有色金属时，其电感量会变小，使探测振荡器的工作频率升高，电流表PA的指针向右偏转；若Ll探测到的是非有色金属，其电感量会增大，使探测振荡器的工作频率减小，电流表PA的指针向左偏转）。

【总结二】：金属探测器的未来前景

现在社会生活中，人们对于金属探测器已经越来越不陌生了，很多的时候，很多的场合我们都能够看到这些能够探测到金属的探测器。比如，在公众交通运输场所，像是火车站、汽车站等地，都有专门的安检人员手持这样的探测器。再比如，在一些考古挖掘的现场，考古学家手中也会拿着这些能够探测到地下金属的仪器。

从几十年前金属探测器的发明到现在也是短短的时间，这种能够探测到金属的仪器也是从最初单一的功能发展到现在比较完善的功能。其实这种能够探测到金属的仪器

的技术在这些年的发展一直是针对于探测器的灵敏度与稳定性的问题。一开始的探测器，灵敏度非常的低。一开始发明的探测器只能探测到地下一到两米的深度，而且一开始这种能够探测到金属的仪器是运用到军事当中，这么低的探测灵敏度造成了大量扫雷士兵的死亡。而后来人们不断研究将探测器的探测灵敏度提高，到现在这种能够探测到金属的仪器已经能够探测到地下几十米的深度，而且探测的稳定性也是令人称赞。

虽然现在的金属探测器的探测灵敏度和探测稳定性已经被大众所认可，但是随着技术的不断进步，很多的相关人士表示对于未来的探测器技术都相当看好。很多人认为未来的探测器不仅能比现在的稳定性更好，同时探测功能多样也是未来探测器技术发展主要方向。

【参考文献】

[1] 中国金属探测仪市场前景调查分析报告

[2] 金属探测器的原理与应用.电子技术.1984.25-29

[3] 张肃文.《高频电路》.高等教育出版社，2004.11

[4] 陆宗逸. 《非线性电子线路实验指导书》. 北京理工大学出版社，1989

[5] 曾兴雯陈健.《高频电子线路辅导》西安电子科技大学出版社

[6] 邱关源.《电路原理》.高等教育出版社《第十八届多国仪器仪表学术会议暨

展览会学术论文集（应用篇）》2007年田士祥、胡泽建等。

[7] Paul Scherz.电子元器件与电路基础[M].夏建生,王仲奕,等译.北京:电

子工业出版社,2009.

[8] 张桂红.实用新型电子元器件[M].京电子工业出版社, 2005.

[9] 陈淑静.基于热释红外探头的电灯节能自动开关[J].山西电子技

术,2009(01).

[10] 胡寿松.自动控制原理(第四版)[M].北京:科学出版社,2003.

[11] 刘远明,李道霖,韩绪鹏.感应式循迹小车的设计与实现[J].电子设计工

程,2011,10:70-73.

[12] 陈雅萍.电子技能与实训：项目式教学.高等教育出版社，2007.
