×××水电站钢结构（钢屋架和钢网架）工程安装监理实施细则二00七年八月1.总则1.1 本细则适用于×××水电站厂房钢屋架和主变开关室钢网架等钢结构的安装施工监理。
1.2 本工程钢结构安装监理工作内容包括：施工安装准备，材料进场验收，基础埋件安装监理，钢屋架支柱、屋架主体结构安装监理，钢网架支柱、网架主体结构安装监理，屋面系统安装监理，无梁拱安装监理，其它附属结构安装监理等。
1.3 编制依据：（1）施工合同【LXW-(2003)第12号】；（2）建设工程监理规范 GB50319-2000；（3）钢结构工程施工质量验收规范 GB-50205-2001；（4）钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82-91；（5）门式刚架轻型房屋钢结构技术规程 CECS102-2002；（6）网架结构设计与施工规程 JGJ 7-91；（7）网架结构工程质量检验评定标准 JGJ78-91；（8）钢结构防火涂料应用技术规范 CECS24：90；（9）建筑工程施工质量验收统一标准 GB50300－2001；（9）施工图、设计文件和技术资料；（10）已批准的本工程施工组织设计。
2.监理工作基本程序2.1监理基本工作2. 1.1监理基本工作阶段包括施工准备阶段、施工安装阶段和完工验收阶段等，监理工程师对安装施工过程进行质量控制、监督、检查，对施工安全进行督促。
2.1.2 在施工准备阶段，监理工程师主要审查技术、安全性文件，在确保各项施工准备到位的情况下，签发开工许可证。
在施工安装阶段，监理工程师对分项工程施工安装进行质量监督检查，对承包人违反质量、安全的行为有权发出整改通知或停工令，并要督促检查承包人的技术资料管理，保证资料的及时、真实、准确、完整。
完工验收阶段，监理工程师主要督促承包人对质量过程控制资料整理，组织完工验收。
2.2基本验收程序2.2.1 基本检验批验收划分及分项验收项目本工程按照分部工程分别进行验收。
钢网架工程安全监理实施细则

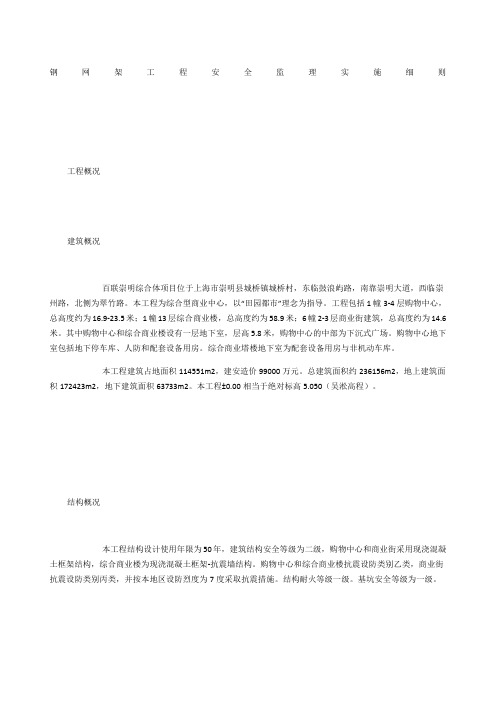

钢网架工程安全监理实施细则工程概况建筑概况百联崇明综合体项目位于上海市崇明县城桥镇城桥村，东临鼓浪屿路，南靠崇明大道，西临崇州路，北侧为翠竹路。
