工程文档-eRAN6.1_LTE_电调天线配置指导书-V1.0-20131009
ALD电调天线配置指导
Page 4
数据配置步骤
步骤5、设置RET天线下倾角。 MOD RETSUBUNIT 步骤6、查询RET 天线下倾角。 DSP RETSUBUNIT
由于不同厂商、不同型号的电调天线所支持的范围可能不同。在设置前，建议 通过DSP RETDEVICEDATA命令查询需要设置的RET所支持的倾角范围。
正确
扫描RET天线
FA/D独立电调天线开通双模， 建议统一在LTE侧配置电调天线。
添加RET天线
设置RET天线下倾角
不正确
结束
HUAWEI TECHNOLOGIES CO., LTD.
Page 2
数据配置步骤
步骤1、执行MML配置ANTENNAPORT供电开关及电流 告警门限等参数。 MOD ANTENNAPORT 步骤2、执行MML扫描ALD设备。SCN ALD
10
10 10 10
15
15 15 15
300
400 500
280
360 440
200+ (100 x N)
200+ (80 x N)
表中数据是以华为TD-LTE基站和华为RET天线为例，按照2个RET天线级联组网形式配置。 此告警门限表适用于单个RET天线依次校准的场景。
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Page 7
附录二 TD-LTE基站RET天线电流告警门限
欠流告警产 生门限(mA) 欠流告警消 失门限(mA) 过流告警产 生门限(mA) 过流告警消 失门限(mA)
ALD系统个RET天线级联 CUSTOM 3个RET天线级联 N个RET天线级联 1. 2.
运维文档_eRAN2.2_LTE问题定位指导书-MIMO篇-20110924-A-1.0

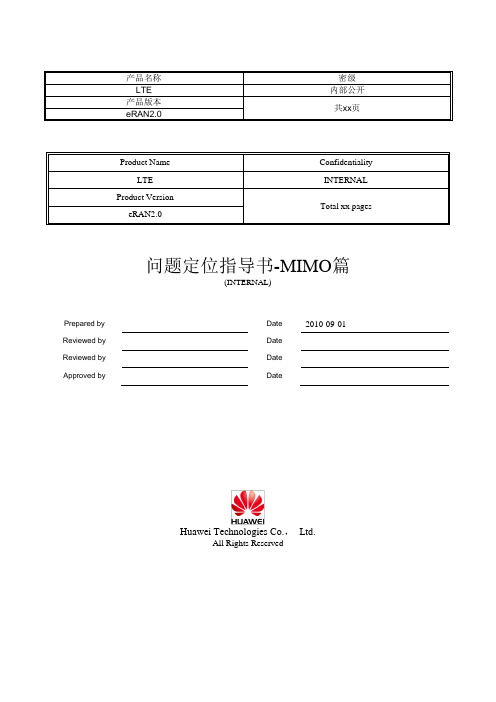

问题定位指导书-MIMO 篇(INTERNAL)Prepared by Date 2010-09-01 Reviewed by Date Reviewed by Date Approved byDateHuawei Technologies Co.， Ltd.All Rights Reserved目录1文档描述 (7)2基本原理 (7)2.1基本概念 (7)2.1.1LTE关键技术 (7)2.1.2MIMO模式 (7)2.1.3调制编码方式 (8)3定位指导 (8)3.1MIMO问题定位思路 (8)3.2MIMO测试环境 (9)3.2.1基本组网图 (9)3.2.2下行无线信道条件检查 (12)3.3下行MIMO问题定位动作描述 (13)3.3.1环境排查 (13)3.3.2ENB及UE配置问题排查 (14)3.3.3无线信道质量排查 (15)3.3.4其它问题排查 (18)3.4上行MIMO问题定位动作描述 (18)3.4.1环境排查 (18)3.4.2ENB及UE配置问题排查 (19)3.4.3测试执行 (20)3.4.4其他问题排查 (21)4经典案例 (21)Figures图1 MIMO问题定位流程 (9)图2 Dongle实验室空口组网图 (10)图3 Dongle天线摆放位置图 (10)图4 Huawei UE天线摆放位置图 (11)图5 VMIMO实验室测试组网图 (11)图6 Huawei UE典型信道条件 (12)图7 Samsung UE典型信道条件 (13)图8 下行空口质量 (18)Tables 表1 LTE支持的MIMO模式 (8)问题定位指导书(中文)-MIMO篇Keywords：LTE，MIMOAbstract：本文主要描述了LTE MIMO问题的定位过程以及相关的一些基本原理。
