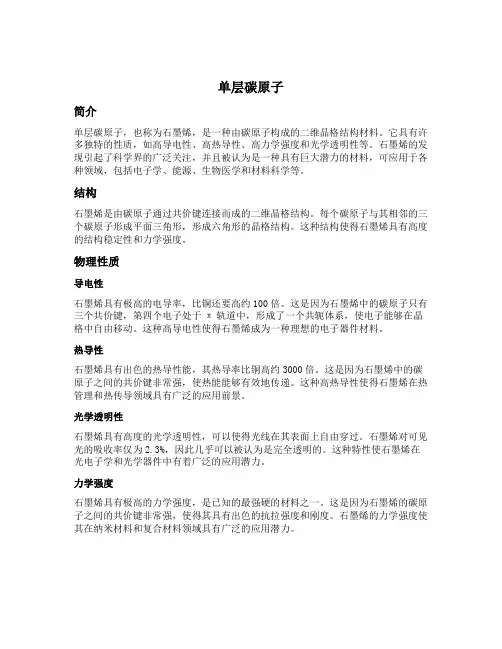

单层碳原子简介单层碳原子，也称为石墨烯，是一种由碳原子构成的二维晶格结构材料。
它具有许多独特的性质，如高导电性、高热导性、高力学强度和光学透明性等。
石墨烯的发现引起了科学界的广泛关注，并且被认为是一种具有巨大潜力的材料，可应用于各种领域，包括电子学、能源、生物医学和材料科学等。
结构石墨烯是由碳原子通过共价键连接而成的二维晶格结构。
每个碳原子与其相邻的三个碳原子形成平面三角形，形成六角形的晶格结构。
这种结构使得石墨烯具有高度的结构稳定性和力学强度。
物理性质导电性石墨烯具有极高的电导率，比铜还要高约100倍。
这是因为石墨烯中的碳原子只有三个共价键，第四个电子处于π轨道中，形成了一个共轭体系，使电子能够在晶格中自由移动。
这种高导电性使得石墨烯成为一种理想的电子器件材料。
热导性石墨烯具有出色的热导性能，其热导率比铜高约3000倍。
这是因为石墨烯中的碳原子之间的共价键非常强，使热能能够有效地传递。
这种高热导性使得石墨烯在热管理和热传导领域具有广泛的应用前景。
光学透明性石墨烯具有高度的光学透明性，可以使得光线在其表面上自由穿过。
石墨烯对可见光的吸收率仅为2.3%，因此几乎可以被认为是完全透明的。
这种特性使石墨烯在光电子学和光学器件中有着广泛的应用潜力。
力学强度石墨烯具有极高的力学强度，是已知的最强硬的材料之一。
这是因为石墨烯的碳原子之间的共价键非常强，使得其具有出色的抗拉强度和刚度。
石墨烯的力学强度使其在纳米材料和复合材料领域具有广泛的应用潜力。
制备方法机械剥离法机械剥离法是最早用于制备石墨烯的方法之一。
这种方法是通过在石墨晶体上使用胶带进行反复剥离，直到得到单层的石墨烯。
机械剥离法简单易行，但产量较低，且无法控制石墨烯的形状和尺寸。
化学气相沉积法化学气相沉积法是一种通过在金属基底上沉积碳原子来制备石墨烯的方法。
首先，将金属基底放入高温炉中，然后通过引入碳源气体，使碳原子在金属基底上沉积形成石墨烯。
这种方法可以控制石墨烯的形状和尺寸，并且产量较高，但需要较高的温度和复杂的实验条件。
石墨烯简介
石墨烯简介摘要：在碳材料中，石墨烯具有特殊的单层窝蜂状结构，由于特殊的分子结构，使得石墨烯具有优良的化学和物理性质，例如：超高的比表面积超高的比表面积(2630m2／g)，导电性能(电导率106S／m)，机械性能(杨氏模量有1TPa)等，在高科技领域中展现了巨大的潜力。
同时，石墨烯在能源、生物技术、航天航空等领域都展现出宽广的应用前景。
但是由于石墨烯片层之间存在范德华力，促使分子层之间易发生团聚，不利于石墨烯的分散，导致电阻率升高和片层厚度增加，无法大规模高质量的制备石墨烯。
本文主要介绍石墨烯的结构，性质，制备方法，以及石墨烯在现阶段的应用。
关键词：石墨烯结构性质制备应用目录第一部分：石墨烯的结构第二部分：石墨烯的性质第三部分：石墨烯的制备方法第四部分：石墨烯的应用及其前景第五部分：结语第一部分：石墨烯的结构严格意义上的石墨烯原子排列与单层石墨的相同，厚度仅有一个原子尺寸，即0．335nm，因此又被称为目前世界上已知的最薄的材料，每个碳原子附近有三个碳原子连接成键，碳．碳键长0.142nm，通过sp2杂化与邻近的三个碳原子成键形成正六边形，连接十分牢固，因此可是称为最坚硬的材料。
然后每个正六边形在二维结构平面，不断无限延伸形成了一个巨大的平面多环芳烃[1]，如图1-1所示。
2007年，Meryer[2]根据自己的研究发现大多数的石墨烯片层呈现单原子厚度，同时表现出有序的结构，通过透射电镜发现，该片层并非完全平整，表现出粗糙的起伏。
也正因为这种褶皱的存在，才使得二维晶体结构能够存在。
图1-1石墨烯的结构构型第二部分：石墨烯的性质石墨烯在力学、电学、光学、热学等方面具有优异特性。
力学特性石墨烯中，碳原子之间的连接处于非常柔韧的状态．当被施加外部机械力时，碳原子面会弯曲变形．碳原子不必重新排列来适应外力，因此保持了结构稳定。
石墨烯是人类已知强度最高的材料，比世界上强度最高的钢铁高100多倍。
电学特性石墨烯具有超高的电子迁移率，它的导电性远高于目前任何高温超导材料。
石墨烯电导率及其影响因素研究

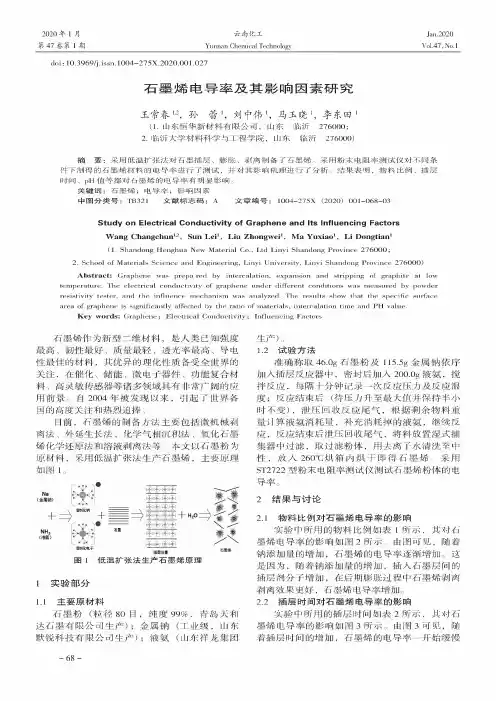

doi ：10.3969/j.issn.l004-275X.2020.001.027石墨烯电导率及其影响因素研究王常春匕 孙 蕾$$刘中伟$$马玉晓$$李东田1（1."东恒华新材料有限公司，"东 临沂 276000；2•临沂大学材料科学与工程学院，山东临沂276000）摘 要：采用低温扩张法对石墨插层、膨胀、剥离制备了石墨烯。
采用粉末电阻率测试仪对不同条件下制得的石墨烯材料的电导率进行了测试，并对其影响机理进行了分析。
结果表明，物料比例、插层时间、pH 值等都对石墨烯的电导率有明显影响。
关键词：石墨烯；电导率；影响因素中图分类号：TB321 文献标志码：A 文章编号：1004-275X （2020）001-068-03Study on Electrical Conductivity of Graphene and Its Influencing FactorsWang Changchun 1,2, Sun Lei 1, Liu Zhongwei 1, Ma Yuxiao 1, Li Dongtian 1(1.He/@hua New Material C。
.，Ltd Linyi Shand"ng Pr"vince 27)000;2, School of Materials Science and Engineering, Linyi University, Linyi Shandong Province 276000)Abstract ： Graphene was prepa red Uy intercalation, expansion and stripping of graphite at lowtemperature. The electrical conductivity of graphene under different conditions was measured Uy powderresistivity tester, and the influence mechanism was analyzed. The results show that the specific surface area of graphene is significantly affected Uy the ratio of materials, intercalation time and PH value.Key words ： Graphene ; Electrical Conductivity ; Influencing Factors石墨烯作为新 材料，犬、 、 轻、透光率 、导电佳的材料，其优异的理化 受 的, 化、 、电 件、 材料、 等 有 的应用 。
石墨烯电磁波的屏蔽原理
石墨烯电磁波的屏蔽原理石墨烯是一种新型的碳材料，由于其独特的结构和性质，被广泛研究用于电磁波屏蔽领域。
石墨烯具有高度的电导率、优良的机械性能和热性能，因此可以有效地屏蔽电磁波。
石墨烯的电磁波屏蔽原理主要包括以下几个方面：1.电导率：石墨烯的导电性能非常高，是现有材料中最高的之一、它具有类似金属的导电性能，可以有效地传导电磁波的能量，从而降低电磁波传输的强度。
当电磁波作用于石墨烯表面时，石墨烯的电子会自由移动并形成导电层，从而吸收和传导电磁波的能量。
由于石墨烯的导电性能非常高，它可以有效地吸收电磁波的能量，减少进入材料内部的电磁波。
2.吸收损耗：石墨烯具有较强的吸波性能，可以将电磁波转化为热能进行吸收。
当电磁波通过石墨烯时，石墨烯的电子会受到激发，电子会发生能级跃迁，耗散部分电磁能量。
这种吸收损耗主要源于石墨烯的能带结构和电子的运动轨迹。
石墨烯的能带结构特殊，存在着独特的电子能量和动量关系，因此电子在石墨烯中的运动轨迹会导致电磁波的散射和吸收，从而实现电磁波的屏蔽效果。
3.定向阻挡：石墨烯具有单层结构和高度的柔性，可以根据需要制备成不同形状和厚度的薄膜，从而实现对电磁波的定向阻挡。
当电磁波作用于石墨烯薄膜时，石墨烯薄膜会对电磁波进行反射和散射，从而实现电磁波的阻挡效果。
通过调整石墨烯的厚度和结构，可以实现对不同频率和波长的电磁波的阻挡和吸收。
4.多层石墨烯的堆叠：石墨烯单层的屏蔽效果有限，为了增强屏蔽能力，可以将多层石墨烯堆叠在一起。
多层石墨烯的屏蔽效果具有协同作用，可以有效地屏蔽电磁波。
多层石墨烯的堆叠可以形成很多不同的结构和构型，不仅可以增加石墨烯与电磁波的作用面积，还可以通过调整不同层石墨烯的相对方位和有序程度，进一步调控和优化屏蔽效果。
总之，石墨烯电磁波的屏蔽主要通过其高导电性、吸收损耗、定向阻挡和多层堆叠等机制实现。
通过调控石墨烯的结构、形态和堆叠方式，可以实现对不同频率和波长的电磁波的有效屏蔽。
