空气开关型号说明及代表的意思含义.
空气开关C型和D型有什么区别？
空气开关C型和D型有什么区别？空气开关是每个人家里必用的东西，但是你到五金店一看，大大小小的开关插座多了去，让人眼花缭乱。
空开有各种字母型号，这些字母代表什么意思呢？总的来讲：D代表动力，C代表脱扣电流，即起跳电流。
一、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格。
二、工业上空开一般用DW和DZ代表型号。
有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
解释：例如：C32表示起跳电流为32安，一般安装6500W热水器用C32安装7500W、8500W热水器要用C40的空开。
再讲一个具体的型号：如DZ47-60A C25DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能60-----框架等级为60AC------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍下面我们讲一下具体应用中应该选择什么型号的空开？1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。
2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。
3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。
4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流63A的电路中。
5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。
6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。
7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。
8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。
空气开关的规格及其意义
空气开关的规格及其意义空开规格及意义2011-07-29 11:57DZ47--63 DZ47--63 DZ158--125C40 C63C100220V/380V--50HZ 380V--4000A 400V6000DZ47-60C60400V--4000ADZ:小型空气断路器47：设计序号63：该规格最大型号C：普通照明用40：型号 --A220V/380V：额定电压50HZ ：额定频率6000：额定运行短路分断能力 --A目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装 2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。
名称：C65N 型号：D10 3PC：施耐德的设计系列号，小型断路器N：分断能力，6KAD：脱扣等级，10-14倍，用于电动机等高冲击电流的保护P：级数空气开关 DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级，Ie=200表示它的额定电流是200A空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。
330是表示3相复式脱扣，的配电用断路器。
ABB是没有C开头的空开的，其实什么字母开头不重要，因为DS260-C（分断能力是6KA)只是代表ABB 电磁式漏电开关的型号。
而C65N只是代表施耐德分断能力为6KA的空开（不带漏电的，也可以另外加以个漏电保护附件）附空开型号：空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40 A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
空气开关型号及含义之欧阳德创编

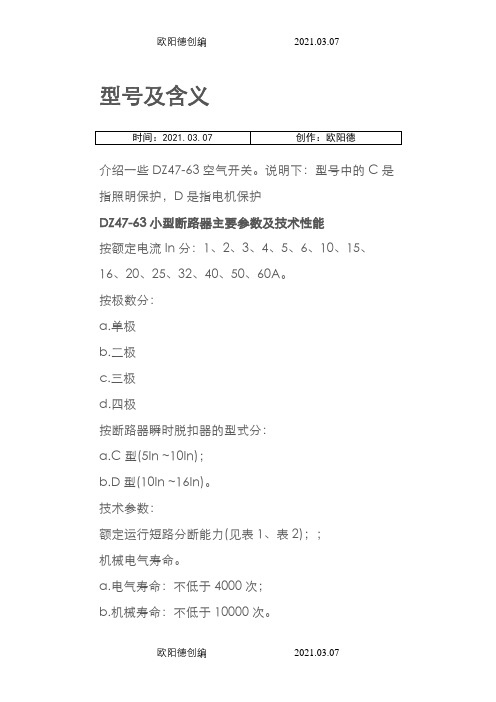

欧阳德创编 2021.03.07 欧阳德创编 2021.03.07 型号及含义
时间：2021.03.07 创作：欧阳德 介绍一些DZ47-63空气开关。说明下：型号中的C是指照明保护，D是指电机保护 DZ47-63小型断路器主要参数及技术性能 按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。 按极数分： a.单极 b.二极 c.三极 d.四极 按断路器瞬时脱扣器的型式分： a.C型(5In ~10In)； b.D型(10In ~16In)。 技术参数： 额定运行短路分断能力(见表1、表2)；； 机械电气寿命。 a.电气寿命：不低于4000次； b.机械寿命：不低于10000次。 欧阳德创编 2021.03.07 欧阳德创编 2021.03.07 常见的型号有： 空气开关 DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4p DZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40 DZ47-63/1P/C50 DZ47-63/1P/C63 DZ47-63/2P/C10 DZ47-63/2P/C16 DZ47-63/2P/C20 DZ47-63/2P/C25 DZ47-63/2P/C32 DZ47-63/2P/C40 DZ47-63/2P/C50 DZ47-63/2P/C63 DZ47-63/3P/C10 DZ47-63/3P/C16 DZ47-63/3P/C20 DZ47-63/3P/C25 DZ47-63/3P/C32 DZ47-63/3P/C40 DZ47-63/3P/C50 DZ47-63/3P/C63 DZ47-63/4P/C10 DZ47-63/4P/C16 DZ47-63/4P/C20 DZ47-63/4P/C25 DZ47-63/4P/C32 DZ47-63/4P/C40 空气开关DZ47-63/4P/C50 DZ47-63/4P/C63 特性 1.分断能力(见表1) 2.DZ47-63空气开关过电流脱扣器保护特性(见表2) 3.限流特性 DZ47-63系列微型断路器具有高限流能力，从而最大限度的限制了短路所造成的破坏性能(见限流特性图)。 外形及安装尺寸 欧阳德创编 2021.03.07 欧阳德创编 2021.03.07 如果您希望了解DZ47-63高分断微型断路器（空气开关）的更多内容，如产品使用说明书，规格参数，接线图，价格，更换等信息。请联系我们。
空气开关的规格及意义
空气开关的规格及意义空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A C65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A C65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A 型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
D代表动力，C代表照明。
目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为5 10 16（15） 20 25 32（30） 40 50 60（63）好像还有3安和2.5安的。
空气开关型号
空气开关型号空气开关简称“空开”，目前，市面上的空气开关主要有两种用途，一种是家装用途，另一种是工程用途。
在日常生活中随处可见空气开关。
那么，空气开关都有哪些型号呢？该怎么选购呢？空气开关型号目前家庭使用DZ系列的空气开关)，常见的型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47-63系列的最大电流63安，分为5 10 16(15) 20 25 32(30) 40 50 60(63)好像还有3安和2.5安的。
空气开关型号选择1、首先计算各分支电流的值纯电阻性负载，如灯泡，电热器等用注明功率直接除以电压即得，公式I=功率/220v;例如20w的灯泡，分支电流I=20W/220=0.09A。
电风扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载。
感性负载，如荧光灯，电视机，洗衣机，等计算稍微复杂，要考虑消耗功率，具体计算还要考虑功率因数等，为便于估算，笔者给出一个简单的计算方法，即一般感性负载，根据其注明负载计算出来的功率在翻一倍即可，例如注明20W的日光灯的分支电流I=20W/220v=0.09A，翻倍为0.09A*2=0.18A(比精确计算值0.15A，多0.03A)。
2、总负荷电流即为各分支电流之和知道了分支电流和总电流，就可以选择分支空气开关及总闸空气开关、总保险丝，总电表以及各支路电线的规格，或者验算已设计的这些电气部件的规格是否符合安全要求。
3、为了确保安全可靠，电气部件的额定工作电流一般应大于2倍所需的最大负荷电流此外，在设计、选择电气部件时，还要考虑到以后用电负荷增加的可能性，为以后需求留有余量。
空气开关的参数表示

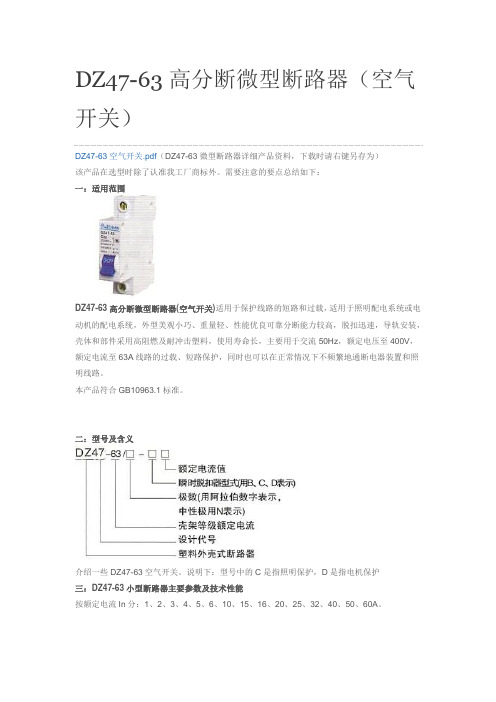

DZ47-63高分断微型断路器（空气开关）DZ47-63空气开关.pdf（DZ47-63微型断路器详细产品资料，下载时请右键另存为）该产品在选型时除了认准我工厂商标外。
需要注意的要点总结如下：一：适用范围DZ47-63高分断微型断路器(空气开关)适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。
本产品符合GB10963.1标准。
二：型号及含义介绍一些DZ47-63空气开关。
说明下：型号中的C是指照明保护，D是指电机保护三：DZ47-63小型断路器主要参数及技术性能按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。
按极数分：a.单极1Pb.二极2Pc.三极3Pd.四极4P按断路器瞬时脱扣器的型式分：a.C型(5In ~10In)；b.D型(10In ~16In)。
技术参数：额定运行短路分断能力(见表1、表2)；；机械电气寿命。
a.电气寿命：不低于4000次；b.机械寿命：不低于10000次。
常见的型号有：空气开关C型多用于照明保护，D型多用于电机保护DZ47-63/C5/5A DZ47-63/C6/6A DZ47-63/C10/10A DZ47-63/C15/15A DZ47-63/C16/16A DZ47-63/C20/20A DZ47-63/C25/25A DZ47-63/C32/32A DZ47-63/C40/40ADZ47-63/C50/50A DZ47-63/C60/60ADZ47-63/D5 DZ47-63/D6 DZ47-63/D10 DZ47-63/D15 DZ47-63/D16 DZ47-63/D20DZ47-63/D25 DZ47-63/D32 DZ47-63/D40 DZ47-63/D50 DZ47-63/D60空气开关DZ47-63/4P/C50 DZ47-63/4P/C63四：空气开关特性1.分断能力(见表1)2.DZ47-63空气开关过电流脱扣器保护特性(见表2)3.限流特性DZ47-63系列微型断路器具有高限流能力，从而最大限度的限制了短路所造成的破坏性能(见限流特性图)。
DZ47 60A C25空气开关的型号是什么意思
DZ47 60A C25空气开关的型号是什么意思？
1、DZ4760A C25：
DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）
LE-----带漏电脱扣功能
60-----框架等级为60A
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍
2、塑壳断路器NS100N-STR22SE-100/3P-P-RC
NS-----施耐德（天津梅兰日兰）产品代号
100----框架电流等级，有100、160、250、400、630
STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250
100/3P---额定电流100A，极数为3极
P------插入式（安装方式），F--固定式，D--抽出式
FC-----板前接线，RC--板后接线
另外，后缀还可以有：
MX/MN--分励/失压线圈
OF/SD/SDE/SDV----多功能辅助开关
MCH----电动操作机构
ME/MB/MH----漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本。
4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、【设备、材料型号、容量】等才有比较一致的标注方式。
比如：ZR-BV-3*2.5 SC20WC----表示含义：
阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线，3根穿20钢管，墙内暗埋敷设。
5、通用标注含义，请参照《建筑电气安装工程手册》（吕光大主编）第一册，或参照设计手册，或找电气工程识图方面的书。
三相空气开关规格型号参数
三相空气开关规格型号参数三相空气开关是一种用于配电系统的电气设备，用于控制和保护电路及电器设备。
它具有很多不同的规格型号参数，对于不同的使用场景和要求有着不同的适用性。
下面我们将详细介绍三相空气开关的规格型号参数。
一、额定电流三相空气开关的额定电流是指在正常使用条件下，允许通过开关的最大电流。
它通常以安培（A）为单位，常见的额定电流有16A、32A、63A、100A等不同规格。
选择正确的额定电流是确保开关能够正常工作的关键因素，过小的额定电流会导致开关过载跳闸，过大的额定电流则可能导致开关无法正常工作，甚至损坏电器设备。
二、额定电压三相空气开关的额定电压是指能够正常工作的电压范围。
常见的额定电压有220V、380V、440V等不同规格。
选择适合的额定电压是保证开关能够稳定可靠地工作的重要条件，使用过高或者过低的电压都可能导致开关故障或者损坏。
三、额定短路中断能力额定短路中断能力是指开关在额定电流下能够承受并中断短路电流的能力。
它通常以千安（kA）为单位，常见的额定短路中断能力有3kA、6kA、10kA等不同规格。
良好的额定短路中断能力可以有效保护电气设备和电路，避免因短路故障导致火灾和人身伤害。
选择适合的额定短路中断能力是非常重要的。
四、使用环境和防护等级三相空气开关的使用环境和防护等级是根据实际使用情况来确定的。
比如在户外使用的空气开关需要具有防水防尘等级，而在强腐蚀环境中使用的空气开关需要具有耐腐蚀的能力。
还有一些特殊要求的环境，比如防爆、防火等级等。
选择适合的使用环境和防护等级是确保开关正常工作和延长使用寿命的关键因素。
五、其他特殊功能除了以上基本的规格型号参数外，三相空气开关还可能具有各种特殊功能，比如过载保护、欠压保护、远程控制、监测功能等。
这些特殊功能可以根据实际需要进行选择，以满足特定的使用要求。
选择适合的三相空气开关规格型号参数对于配电系统的安全稳定运行至关重要。
用户在选型时应充分考虑实际使用情况和要求，选择符合要求的规格型号参数，从而确保设备能够安全可靠地工作，延长设备的使用寿命。
空气开关型号及含义之欧阳语创编
型号及含义介绍一些DZ47-63空气开关。
说明下：型号中的C是指照明保护，D是指电机保护DZ47-63小型断路器主要参数及技术性能按额定电流In分：1、2、3、4、5、6、10、15、16、20、25、32、40、50、60A。
按极数分：a.单极b.二极c.三极d.四极按断路器瞬时脱扣器的型式分：a.C型(5In ~10In)；b.D型(10In ~16In)。
技术参数：额定运行短路分断能力(见表1、表2)；；机械电气寿命。
a.电气寿命：不低于4000次；b.机械寿命：不低于10000次。
常见的型号有：空气开关 DZ47-63/1p DZ47-63/2p DZ47-63/3p DZ47-63/4pDZ47-63/1P/C10 DZ47-63/1P/C16 DZ47-63/1P/C20 DZ47-63/1P/C25 DZ47-63/1P/C32 DZ47-63/1P/C40 DZ47-63/1P/C50 DZ47-63/1P/C63 DZ47-63/2P/C10 DZ47-63/2P/C16 DZ47-63/2P/C20 DZ47-63/2P/C25 DZ47-63/2P/C32 DZ47-63/2P/C40 DZ47-63/2P/C50 DZ47-63/2P/C63 DZ47-63/3P/C10 DZ47-63/3P/C16 DZ47-63/3P/C20 DZ47-63/3P/C25 DZ47-63/3P/C32 DZ47-63/3P/C40 DZ47-63/3P/C50 DZ47-63/3P/C63 DZ47-63/4P/C10 DZ47-63/4P/C16 DZ47-63/4P/C20 DZ47-63/4P/C25 DZ47-63/4P/C32 DZ47-63/4P/C40空气开关DZ47-63/4P/C50 DZ47-63/4P/C63特性1.分断能力(见表1)2.DZ47-63空气开关过电流脱扣器保护特性(见表2)3.限流特性DZ47-63系列微型断路器具有高限流能力，从而最大限度的限制了短路所造成的破坏性能(见限流特性图)。
空气开关型号规格表
空气开关型号规格表空气开关又名空气断路器，是断路器的一种。
是一种只要电路中电流超过额定电流就会自动断开的开关。
空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
一、家庭常见的空气开关型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。
二、工业上常见的型号有：动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明：空开有很多种产品，但是其型号的标法大致相同。
让人很容易理解，但是不同公司的名称不同导致同种产品名称也不同。
但是标法还是相同的。
下面以××空开产品为例介绍空开的型号规格。
举例:1、××M6-63C32/1其中××---一企业代号(××)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开××W66-400/3、××W万能自动空气断路器、6-设计代号；“-400”一额定电流(A)；“/3”-3极。
2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器)；双极220V火线与零线同时切断(DPN零线火线双进双出断路器)；三级380V三相线全部切断；四级380V三相火线一相零线全部切断。
①照明回路一般选择10-16A微断。
②插座回路一般选择16-20A的微断漏电。
③空调回路一般选择16-25A微断。
④住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气开关型号说明及代表的意思含义
空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号中DZ字母的含义－－“自动”的反拼音
10－－设计序号
100－－额定电流
3－－－表示极数即三相
3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）
Ie=60A－－－过电流调节
要点：
1、空气开关额定电压大于等于线路额定电压
2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流
---------------------------------------------------------------
施耐德空气开关型号含义
请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？
回答：
NS是类型
400是框架电流
N是分断级别
3P是极数
要根据具体的选型样本来，
这个是施耐德的，你还是查下施耐德低压电器选型
这里应该有下
这个型号不完整
NS400N/3P XXX,最后面才是断路器的额定电流.
不同的生产商所生产的产品代号是不一样的
---------------------------------------------------------------
三种空气开关上的标签
第一种：multi9
C65N
C6
第二种：DZ47-60
C20
第三种：DZ47-63
C63
请教各位上面三种空开的数字和字母的含义
回答：
施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)
施耐德微型断路器代号标注方法：
举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）
第一个问题：multi9 是C65N小型断路器的一个系列。
第二个问题：那些符号都是电气图中代号
如DZ47、NB1（正泰）、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：
C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；
E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；
DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。
---------------------------------------------------------------
C65N-3P-40A空气开关型号含义
请教一下，这个空气开关的型号代表的含义是什么？
回答：
C65N-是施耐德的型号，3P-3极，40A-额定电流40安培
---------------------------------------------------------------
空气开关上面写了“DZ47-63,C25”，是什么含义啊？
DZ47-63是型号，国家通用型号，25是电流值25A，C是开关的脱扣（动作）曲线，有多种曲线（B.C.D 等）对应不同性质的用电设备
---------------------------------------------------------------
DZ47 60A C25空气开关的型号是什么意思？
回答：
1、DZ4760A C25：
DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）
LE-----带漏电脱扣功能
60-----框架等级为60A
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍
2、塑壳断路器NS100N-STR22SE-100/3P-P-RC
NS-----施耐德（天津梅兰日兰）产品代号
100----框架电流等级，有100、160、250、400、630
STR22SE--脱扣器类型，电子脱扣，用于NS100、160、250
100/3P---额定电流100A，极数为3极
P------插入式（安装方式），F--固定式，D--抽出式
FC-----板前接线，RC--板后接线
另外，后缀还可以有：
MX/MN--分励/失压线圈
OF/SD/SDE/SDV----多功能辅助开关
MCH----电动操作机构
ME/MB/MH----漏电保护模块、电流表模块、电流互感器模块、延伸旋转手柄
3、类似的图纸标注还有很多，不一定是统一的作图规定、规范，凡是与电气产品有关的标注代号，基本上都参照厂家的产品样本。
4、作图方面，只有类似【管线规格、数量】、【管线敷设方式】、【设备、材料型号、容量】等才有比较一致的标注方式。
比如：ZR-BV-3*2.5 SC20WC----表示含义：
阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线，3根穿20钢管，墙内暗埋敷设。
[
