二次回路故障分析与查找方法
电力系统电气二次回路常见故障及防范措施
电力系统电气二次回路常见故障及防范措施在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。
因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。
但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。
1、电力系统电气二次回路常见故障1.1电流互感器隐患问题若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。
究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。
并且，人为操作不符合标准化要求也是导致回路开路的主要因素。
除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。
12元件老化隐患问题在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。
比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。
1.3电气二次回路的故障分析与排查分析故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。
首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。
电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。
继电保护及二次回路典型故障分析与处理
继电保护及二次回路典型故障分析与处理随着现代化电力系统的发展，继电保护及二次回路发挥着越来越重要的作用，对于保证电力系统的安全运行和稳定性起着至关重要的作用。
然而，由于复杂的电力系统结构和运行环境，继电保护及二次回路也不免会出现各种故障。
本文将针对继电保护及二次回路典型故障进行分析和处理，以期提高电力系统的安全性和稳定性。
1. 供电故障供电故障是继电保护常见的故障之一，其特点是导致整个电力系统的运行中断。
此时需要进行以下处理：（1）检查主开关是否处于合闸状态，如果不是则及时合上主开关；（2）检查保护设备是否正常工作，如果是检查触发电压是否满足要求，如果不是，则对触发线路进行处理；（3）检查保护设备的电源是否正常，如果不是则及时修复电源问题。
2. 误动作故障误动作故障是指保护设备在无故障情况下错误地触发的现象。
此时需要进行以下处理：（1）检查保护设备调整参数是否正确，是否适应电力系统的实际运行条件；（2）检查继电保护接线是否正确，是否存在误接和接触不良的情况；（3）检查保护设备的电源和合格率是否正常，如合格率不足可能会导致误动作；（4）检查保护设备与其他设备之间的互相影响情况，例如离散触发电路产生的电磁干扰等。
3. 短路故障（1）立即切断短路线路的电源，以避免故障进一步扩大；（2）清除对应的故障点，排除故障原因；（3）对已切断的线路进行继电保护复归操作，确保系统运行平稳。
短路故障是二次回路典型故障之一，主要包括短路、接地、导线脱落等。
此时需要进行以下处理：（1）检查线路的复合电缆是否存在破裂、磨损等情况；（2）排查地线接头是否安装牢固、接触良好；（3）根据实际情况，确认故障原因并进行修复。
触发电源故障是指二次回路中的触发电源失效或偏差，造成整个保护系统无法触发的故障。
此时需要进行以下处理：（1）检查触发电源的正常状态，包括检查电源连接线路、连接插头等；（2）检查电源电压是否在规定范围内，如果不是则进行校验和修复；合闸故障指在进行二次回路合闸操作时出现的故障。
电力系统电气二次回路的常见故障及对策
电力系统电气二次回路的常见故障及对策随着我国经济快速发展，对于电力需求越来高。
那么对于供電系统基础建设和调度算法提出了新的挑战，但是我国很多供电线路由于各种问题的存在使得在供电高峰经常出现跳闸事故，影响了居民的正常生活。
本文在此基础上分析了变电运行跳闸故障存在的原因，以及根据笔者的经验提出几点改进建议，从而更好地提高供电系统安全性和稳定性，从而更好地提高我国电网管理水平。
标签：变电运行;跳闸故障;处理分析技术;供电系统1、电气二次回路概述电气二次回路是电力系统中重要的电路环节，能够有效保护电力系统的发电过程，从而保障电力系统中的设备能够稳定运行，从而更好地为用户提供更加优质的供电服务，因此电力系统中电气二次回路是保障整个电力系统稳定运行的重要基础。
在电气系统运行过程中需要综合考虑到这些故障的类型和具体原因，从而制定行之有效的解决方案，从而更好地保障电力系统运行。
如图1所示为二次回路运行示意图。
2、电力系统电气二次回路常见故障原因分析2.1、二次短路故障的分析电压互感器中也存在二次回路，其中二次短路就是最常见的-种故障。
二次短路故障会诱发-系列问题，直接将二次回路中的熔断器破坏掉，引起保护装置断线。
如果二次回路的电缆芯线出现故障，如断线、接触不良等，也会影响到保护装置作用的发挥。
当电压回路断线情况出现，意味着故障提示信号无法发出，排查故障时难度增加。
因此要求运维人员定期全面检查电压互感器，最大可能规避二次回路故障的发生。
2.2、二次侧开路故障分析二次侧开路故障也是电流互感器二次回路中常见的-种，出现开路故障引发多点接地问题。
通常情况下当二次回路出现二次侧开路故障后，整个监测回路的仪表数值均显示零点，因此当仪表指示异常且存在-会有-会无的情况，基本上可以断定出现半开路问题，也就是日常中最常见的接触不良问题。
此外，当回路仪表显示异常且电流互感器出现振动与不均匀噪声时，或故障情况严重直接出现冒烟、发热，都有可能引发安全事故。
继电保护及二次回路典型故障分析与处理
继电保护及二次回路典型故障分析与处理继电保护以及二次回路是电力供应网络中关键的组成部分之一，如果其发生故障问题，不但会导致电气设备的损坏，还会在很大程度上影响电力系统的正常运转，从而给电力供应企业造成巨大的经济亏损。
因此，对继电保护装置及二次回路中的典型故障展开深层次的分析与研究，并采用相对应的方法予以处理。
基于此，作者首先从继电保护的基本任务展开叙述，继而对继电保护与二次回路当中的典型故障展开了分析，并在最后提出了故障的解决办法，以供参考。
标签：继电保护;二次回路;典型故障分析;处理办法引言在设备的连接中，二次回路有着非常重要的作用，同时继电保护是电力系统中最为重要的保护装置，不管是继电保护还是二次回路，这二者当中任何一方面出现问题而无法正常的工作，都会对电气设备的正常运转造成巨大的影响，进而会造成大范围的停电或设备损坏，从而给电力企业造成巨大的经济财产损失。
因此，电力供应企业必须对继电保护和二次回路故障展开进一步的分析与研究，并对这些故障采取相应的处理措施，从而保障继电保护和二次回路的安全、稳定运行。
1 继电保护的基本任务（1）如果出现供电设备故障，继电保护设备就会及时、自主的切断故障部件，从而保障非故障元器件的正常运转。
当电气设备发生短路故障问题时，该元器件的继电保护设备会及时发出跳闸的信号给离元器件最近的断路器，这样一来就可以在短时间内把具有故障问题的电气部件切断，进而完成对于故障元件的有效管控，从而降低因故障问题所带来的经济损失，保障电网体系的稳定运转。
（2）继电保护设备不但可以及时反映故障问题的具体状况，同时还可以对装置的运行状态进行监控。
当装置出现异常情况时，继电保护设备就会在极短的时间内发出警告，提醒工作人员及时处理异常问题，有些时候继电保护设备也可利用一定的延时行为让断路器断开。
（3）继电保护设备在使用中并非单独运行的，还需要同其他供电和配电装置进行配合，因此为了能够保障电网的安全、稳定运行，就必须对其下属系统实行合理的配置，以便于缩减故障问题的停电时长，从而保障电力系统的稳定运转。
6kV设备二次回路常见问题分析及处理
1引言煤矸石发电公司两台300MW 机组，6kV 厂用电系统采用北京四方200系列继电保护装置，高压开关采用真空断路器和真空接触器，控制回路为直流110V 电压，储能电机电源为直流110V，变送器电源为交流220V 电压，电流变送器取B 相电流上传到控制室。
有功功率变送器取A、C 两相电压、电流传至控制室。
电度表通过485线传至ECS 系统，再由ECS 转至DCS 系统及SIS 系统。
在两台300MW 机组运行以来，6kV 设备二次回路常见问题有：开关不能合闸、直流接地报警、电压显示异常等等。
笔者从安全生产技术的角度，特盘点煤矸石发电公司6kV 设备二次回路近3年常见问题，就如何分析与处理，提出一些粗浅看法，旨在能与检修维护同行一起交流和探讨。
2开关不能合闸煤矸石发电公司开关不能合闸的情况相对较多，常见在输煤可逆锤式细碎机A、可逆锤式细碎机B、粗环碎煤机A、粗环碎煤机B 上，查找运行数据分析，由于每天每班上煤2次左右，每年每台开关分合闸次数超过2千次以上，开关动作次数多，造成开关二次回路出现问题的概率增加。
基本处理方法是测量电位，在综保及二次回路控制电源送电的情况下，对二次回路中合闸回路进行电压测量，对分闸回路电压进行测量，通过电压值判断故障原因。
6kV 开关合闸回路，如附图所示。
附图6kV 可逆锤式细碎机控制回路原理图以6kV 可逆锤式细碎机控制回路为例,论述其问题原因判断及其处理方法。
首先，测量合闸回路DCS 合闸时，101应为正6kV 设备二次回路常见问题分析及处理煤矸石发电公司周磊杨洪亮魏金刚摘要分析6kV 设备二次回路常见故障产生原因及处理方法，为今后日常维护、设备定检定修提供经验。
关键词异常分析控制回路断线电力工程1DL 控制回路合闸跳闸合闸闭锁跳闸回路监视监视储能电机小母线及断路器··159电，109应为负电，表明合闸回路完好。
如101不带正电，判断为正电源有问题或远方就地转换开关接点接触不好，假如109不带负电，判断二次回路中合闸回路不通，需检查高压开关内部接触不良的接点，以及开关的辅助接点以及合闸线圈是否完好。

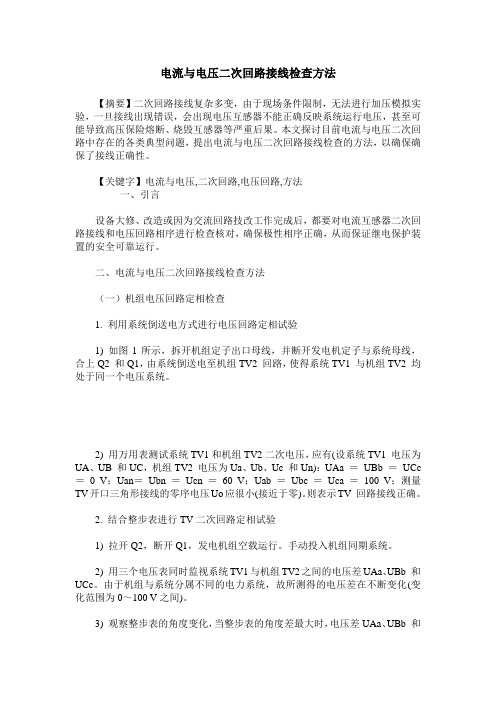

电流与电压二次回路接线检查方法
电流与电压二次回路接线检查方法【摘要】二次回路接线复杂多变，由于现场条件限制，无法进行加压模拟实验，一旦接线出现错误，会出现电压互感器不能正确反映系统运行电压，甚至可能导致高压保险熔断、烧毁互感器等严重后果。
本文探讨目前电流与电压二次回路中存在的各类典型问题，提出电流与电压二次回路接线检查的方法，以确保确保了接线正确性。
【关键字】电流与电压,二次回路,电压回路,方法一、引言设备大修、改造或因为交流回路技改工作完成后，都要对电流互感器二次回路接线和电压回路相序进行检查核对，确保极性相序正确，从而保证继电保护装置的安全可靠运行。
二、电流与电压二次回路接线检查方法（一）机组电压回路定相检查1. 利用系统倒送电方式进行电压回路定相试验1) 如图1所示，拆开机组定子出口母线，并断开发电机定子与系统母线，合上Q2 和Q1，由系统倒送电至机组TV2 回路，使得系统TV1 与机组TV2 均处于同一个电压系统。
2) 用万用表测试系统TV1和机组TV2二次电压，应有(设系统TV1 电压为UA、UB 和UC，机组TV2 电压为Ua、Ub、Uc 和Un)：UAa ＝UBb ＝UCc ＝0 V；Uan＝Ubn ＝Ucn ＝60 V；Uab ＝Ubc ＝Uca ＝100 V；测量TV开口三角形接线的零序电压Uo应很小(接近于零)。
则表示TV 回路接线正确。
2. 结合整步表进行TV二次回路定相试验1) 拉开Q2，断开Q1，发电机组空载运行。
手动投入机组同期系统。
2) 用三个电压表同时监视系统TV1与机组TV2之间的电压差UAa、UBb 和UCc。
由于机组与系统分属不同的电力系统，故所测得的电压差在不断变化(变化范围为0～100 V之间)。
3) 观察整步表的角度变化，当整步表的角度差最大时，电压差UAa、UBb 和UCc 应同时达到最大值；当整步表的角度差最小时，电压差UAa、UBb 和UCc 应同时达到最小值。
且随着角度差的逐渐增大，电压差UAa、UBb 和UCc 也应逐渐增大。
断路器二次回路故障分析及消除
断路器二次回路故障分析及消除摘要：近年来，随着社会的发展和进步，人们生活水平得到提高，对电力行业的要求不断提高。
现阶段，断路器是变电站内重要的电气设备之一，发生故障时，它能将故障点迅速进行切断，防止停电范围的扩大，减少事故的损失，保证电力系统的安全稳定运行。
因此，要保证断路器处于正常运行状态。
断路器故障中二次回路的故障是工作人员经常遇到的故障，当二次回路发生故障时，会直接影响电气设备和电网的安全运行，甚至会造成更加严重的情况。
关键词：断路器；二次回路；故障分析；消除引言随着国内电网的不断完善，继电保护装置在电网中的重要性越来越凸显。
目前智能电网背景下，继电保护二次回路的构成越来越复杂，且需要处理的实时信息非常庞杂，这无形中增加了断路器二次回路发生故障的几率。
1断路器二次回路的故障1.1控制回路故障引起断路器控制回路故障的原因有很多, 当保护测控装置自身出现问题时,可引起控制回路断线、控制开关失灵、断路器储能接点故障或未储能、断路器分合闸线圈烧毁或辅助触点接触不良、接线端子松动、开关电源插件未插入等情况, 均可引发控制回路故障。
在检修中或者消缺时要逐步排除引发故障的因素, 找到控制回路故障的根本原因。
根据日常检修、消缺和常见的断路器控制回路故障情况, 对导致控制回路故障的因素进行了以下概括:1) 断路器操作电源断开；2) 断路器分、合闸线圈烧坏；3) 断路器辅助接点损坏或切换不到位；4) 储能电机未储能或 SF6 气体气压低；5) 断路器分合闸回路接线端子出现松动；6）断路器操作机构内部二次线接插件因振动松脱7)若储能回路有继电器，储能开关不闭合, 断路器控制回路会出现断线情况；8)含弹簧机构的断路器，储能不足或没有储能、储能接点烧断。
1.2 信号回路故障高压断路器二次回路故障中，发生故障率最低的是信号回路。
高压断路器的信号回路分机构信号与本体信号两方面。
一方面，断路器分合闸过程自身要求需要有足够的速度、冲击力、精准的动作完成形态，因此对连接断路器主传动机构中用于显示位置信号及相关设备闭锁信号的辅助开关，同样具有足够的速度和冲击力来动作，动作停止精准，足以保证辅助开关各接点切换正常，加之辅助开关各接点密封良好，从而也延长了辅助开关的寿命。
继电保护二次回路的缺陷及故障对策分析
继电保护二次回路的缺陷及故障对策分析摘要：当前社会的发展已经离不开电力能源的应用，需要加强电力系统建设，确保电力系统运行安全性与稳定性。
在相关技术的推进下，我国电力系统逐渐向自动化、智能化方向发展。
在电力系统运行过程中，采用继电保护二次回路，能够提升系统运行自动化水平，减少电力故障问题，从而满足社会发展对于电力服务的需求。
为此，需要加强对继电保护二次回路的维护工作，采用科学的维护方法，对维护模式进行全面优化。
关键词：继电保护；二次回路；缺陷；故障对策1继电保护二次回路缺陷1.1CT回路缺陷在进行机械设备保护时，必须对CT回路中出现的问题进行分析，并采取相应的工艺措施，以确定CT回路中的主要问题。
对于二次回路中存在的一些问题，应该提高对这些问题的重视程度，同时，有关人员还应该强化自己的保护措施，选择一些绝缘性质良好的设备和工具，来进行设备的维修和带电工作，避免发生人身伤害的危险。
在实际应用中，回路的故障还包括回路的接地，有些装置必须具备接地线，接地线的故障将会影响到整个回路的安全。
在系统掉电的情况下，首先要考虑的是CT环有无故障，并对故障进行及时的控制，以避免出现重大的危险问题。
为了有效地防止CT回路系统的失效，在装置大修时，应增设与推出保护有关的功能，并加强安全措施的运用，以避免发生重大危险事故，导致二次回路的失效。
1.2母线开关跳闸故障母线开关跳闸故障是由继电保护二次回路问题引发的常见故障，该故障容易影响整个电力系统。
研究发现，继电保护二次回路异常、线路电流为零时，继电保护二次回路的绝缘性能受到损坏，保护线路容易发生线芯破损问题，继而使整个电力系统的绝缘性能下降。
如果开关的回路设计不合理，或者操作人员的操作粗心，都会使开关跳闸。
开关跳闸会使母线连接的线路上的几乎所有电力设备出现故障，给设备运行造成严重影响，在造成电力系统运行经济损失的同时，增加系统运行安全风险。
1.3变压器绝缘构件老化故障结合运行经验，变压器绝缘构件在运行过程中会出现老化问题，这一问题继电保护二次回路无法及时发现。
电气二次回路一般故障的查找方法
电气二次回路一般故障的查找方法电气控制线路是多种多样的，它们的故障又往往和机械、液压、气动系统交错在一起，较难分辨。
不正确的检修会造成人身事故，故必须掌握正确的检修方法。
当电路出现故障时，切忌盲目乱动，在检修前应对故障发生情况进行尽可能详细的调查。
如何对控制电路的故障进行检修呢？一般可以按以下步骤进行：1.检修前的故障调查故障调查主要有问、看、听、摸几个步骤。
问：首先向设备的操作者了解故障发生的前后情况，故障是首次发生还是经常发生；故障发生时的迹象，是否有烟雾、跳火、异常声音和气味出现；有何失常和误动；是否经历过维护、检修或改动线路等。
故障发生前后有无频繁起动、制动、正反转、过载等现象。
通过询问，往往能得到一些很有用的信息；看：观察（检查）熔断器的熔体是否熔断；电器元件有无发热、烧毁、触点熔焊、接线松动、脱落及断线等。
导线连接螺钉是否松动，电动机的转速是否正常等。
然后对系统故障进行初步检查。
检查内容包括：系统外观有无明显操作损伤，各部分连线是否正常，控制柜内元件有无损坏、烧焦，导线有无松脱等。
听：倾听电机、变压器和电器元件运行时的声音是否正常。
听一下电路工作时有无异常响动，如振动声、摩擦声、放电声以及其他声音。
在电路和设备还能勉强运转而又不致于扩大故障的前提下，可通电起动运行，倾听有无异响，如有，则应尽快判断异响的部位并迅速关闭电源；这对确定电路故障范围十分有用；摸：电机、变压器和电磁线圈等发生故障时，温度是否显著上升，有无局部过热现象。
切开电源后，尽快触摸检查线圈、触头等容易发热的部分，看温升是否正常。
2.根据电路、设备的结构及工作原理直观地查找故障弄清楚被检修电路、设备的结构和工作原理是循序渐进、避免盲目检修的前提。
检查故障时，先从主电路入手，看拖动该设备的几个电动机或者负载是否正常。
然后逆着电流方向检查主电路的触点系统、热元件、熔断器、隔离开关及线路本身是否有故障。
接着根据主电路与二次电路之间的控制关系，检查控制回路的线路接头、自锁或联锁触点、电磁线圈是否正常，检查并确定制动装置、传动机构中工作不正常的范围，从而找出故障部位。
二次回路故障分析
二次回路故障分析案例1 电流回路两点接地引起的事故事故简述1993年10月20日，220kVW1线发生B相接地短路，甲侧零序电流不灵敏二段4.0A、0.5s 动作，跳开B相断路器单相重合成功。
由故障录波器录得，甲侧零序电流为3240A，电流互感器变比为1200/5，折合二次为13.5A。
经巡线，故障点位于该侧零序电流一段范围内，即零序电流不灵敏一段定值为10.2A，灵敏一段定值为9.6A，这两个一段保护均应动作，但其信号继电器均未表示。
此外，由甲侧220kV母线引出的，另一条W2线的零序电流带方向不灵敏二段，定值为2.4A、0 .5s，由选相拒动回路出口动作后跳开三相断路器，未重合(重合闸投“单重”方式)。
由故障录波器录得W2线乙侧零序电流为600A，折合到二次为2.5A，本属反方向，保护不应动作。
事故分析经过现场调查，这两回线已安装了过负荷解列装置，要求当两回线任一相负荷电流之和达到一定值时，将线路解列运行。
如图1所示，由于两组电流互感器各自的中性点仍接地，出现了两个接地点。
当其中一回线路发生接地短路故障时，非故障线路的电流互感器二次零序回路将通过电流，对于零序功率方向元件的电流线圈，电流正好流入其极性端。
零序电压均取自母线上电压互感器的三次绕组，则零序功率方向元件即能动作。
同一电流回路存在两点接地，引起非故障线路零序电流方向保护 误动作跳闸的接线回路图从图中标出的电流流向(未考虑负荷电流影响)，经N′点分流后，W1线的甲侧零序电流不灵敏及灵敏一段保护均不会动作，而非故障的W2线乙侧，零序电流不灵敏二段可以动作，且方向符合正向要求即可动作跳闸。
采取对策由上可知，由于两个电流互感器回路存在两个接地点引起分流。
为此，在图1中，将两个接地点取消，改由N′点接地，即可消除非故障线路零序电流保护的误动作。
但必须注意，当任一回线路停运，二次回路有作业时，绝对不能拆动N′的接地点，否则在该二次回路上将出现高电压，影响人身和设备的安全，这是采取的对策之一。
