一、欧姆表 【情境思考】 欧姆表依据什么原理制作的? 提示:闭合电路的欧姆定律。
1.内部构造:欧姆表由_电__流__表__改装而成,它内部主要由电流表(表头)、_电__源__和 _可__变__电__阻__三部分组成。 2.测量原理(如图所示)
(1)当红、黑表笔短接时,调节R使指针满偏,相当于被测电阻为零,此时有
和20 Ω的电阻分别接到两表笔之间时,发现电流计指针指示的位置几乎一样,
很难区分。进一步研究后他认为,只有所测电阻与欧姆表总内阻相当时,测量结
果才比较准确。为此他想到了将小量程电流表改装成大量程电流表的方法,设
计了如图乙所示的电路,并联电阻R1后,可使干路电流是流经电流计电流的n倍。
若要测量阻值约20 Ω的电阻,n的取值最合适的是
成如图甲所示的电路,此时电阻R1与电流表G并联,R1起分流作用,原电流表改装
成较大量程的电流表。根据并联电路的特点有(I-Ig)R1=IgRg。电流表的最大测
量值为I= Ig (Rg +R1) = 0.000 1A (≈1 100A0+。0.1)
R1
0.1
当开关接到C、D上时,电路变成如图乙所示的电路,此时电阻R2与电流表G串联, R2起分压作用,原电流表改装成电压表,根据串联电路的特点,电压表的最大测量 值为U=Ig(Rg+R2)=0.000 1×(1 000+99 000) V=10 V。
【解析】选A、D。S与1连接时,电阻R1起分流作用,S与2连接时,电阻R1+R2起 分流作用,所以S与1或2连接时,多用电表就成了电流表,由于前者分流电阻较小, 所以前者量程较大;S与3或4连接时,表头与分压电阻串联,多用电表就成了电压 表,由于R3<R4,所以前者量程较小;S与5连接时,多用电表就成了欧姆表,R6为欧 姆挡调零电阻。综上所述,正确答案为A、D。
电表改装

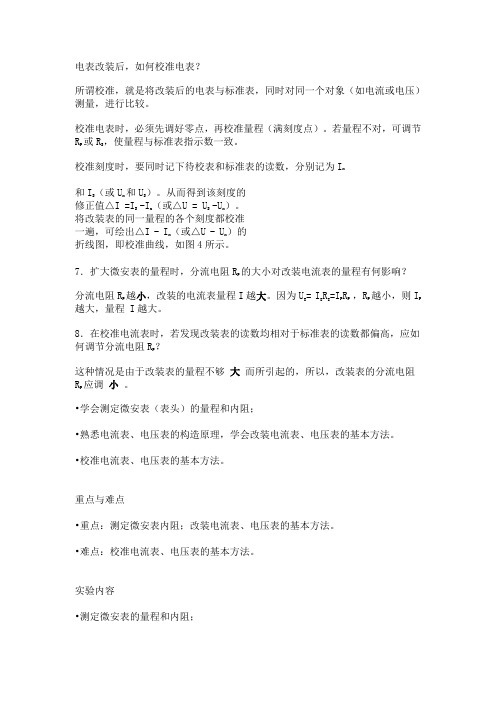

电表改装后，如何校准电表？所谓校准，就是将改装后的电表与标准表，同时对同一个对象（如电流或电压）测量，进行比较。
校准电表时，必须先调好零点，再校准量程（满刻度点）。
若量程不对，可调节R P 或RS，使量程与标准表指示数一致。
校准刻度时，要同时记下待校表和标准表的读数，分别记为Ix和IS （或Ux和US）。
从而得到该刻度的修正值△I =IS -Ix（或△U = US-Ux）。
将改装表的同一量程的各个刻度都校准一遍，可绘出△I - Ix （或△U - Ux）的折线图，即校准曲线，如图4所示。
7．扩大微安表的量程时，分流电阻RP的大小对改装电流表的量程有何影响？分流电阻RP 越小，改装的电流表量程I越大。
因为Ug= IgRg=IPRP，RP越小，则IP越大，量程 I越大。
8．在校准电流表时，若发现改装表的读数均相对于标准表的读数都偏高，应如何调节分流电阻RP？这种情况是由于改装表的量程不够大而所引起的，所以，改装表的分流电阻RP应调小。
•学会测定微安表（表头）的量程和内阻；•熟悉电流表、电压表的构造原理，学会改装电流表、电压表的基本方法。
•校准电流表、电压表的基本方法。
重点与难点•重点：测定微安表内阻；改装电流表、电压表的基本方法。
•难点：校准电流表、电压表的基本方法。
实验内容•测定微安表的量程和内阻；•改装和校准电流表；•改装和校准电压表；•根据上述测量内容绘制数据表；作△I - Ix校准曲线和△U - Ux校准曲线。
•初步定出改装电流表、电压表的等级。
教学方法•采用讨论式、提案式教学方法教学过程设计一．讨论1．微安表（表头）有什么主要参数？表头的主要参数：量程和内阻。
量程是指针偏转满刻度时可测的最大电流值Ig，也称表头的满偏电流。
表头的内阻Rg是偏转线圈的直流电阻。
电表的内阻是电表两端的电阻。
2．如何测量微安表（表头）的量程和内阻？测定表头内阻有许多方法，本实验使用代替法表头的内阻和量程。
按图1所示接线。
电表的改装与校正
电表的改装与校正通常用于改装的电表习惯上称之为“表头”。
有的表头只能测量微安级电流，因此所测量的电流或电压极为有限。
为了使它能测量较大的电流值和电压值，就必须进行改装。
经过改装的电表具有测量较大电流、电压和电阻等多种用途和功能。
我们所接触到的各种电表几乎都是经过改装的，因此学会改装和校准电表是非常重要的。
一、实验目的1．掌握电表的扩程原理和方法。
2．学会校准电流表、电压表的方法。
二、实验原理1.电表的扩程原理 （1）改装电流表表头的指针偏转到满刻度所对应的电流值I g 称为表头的量程，表头线圈的电阻R g 称为内阻。
要将表头改装成一个能测量较大电流的电流表，即扩大它的量程，办法是在表头上并联一个分流电阻R s ，如图6.13所示，这样就使被测电流的大部分从分流电阻流过，而表头仍保持原来容许通过的最大电流，但实际量程扩大了。
设表头改装后的量程为I ，根据欧姆定律得()g g s g R I R I I =−若改装后量程I＝nI g ，n 为改装后量程的扩大倍数，则1−=n R R g s （1）可见，要使表头电流量程扩大n 倍，只需给该表头并联一个阻值为1−n R g 的分流电阻。
（2）改装电压表内阻为R g 的表头，通以电流I g 时，由欧姆定律可知，在表头两端产生的电压降为U g ＝I g R g 。
一般情况下，由于I g 的数值较小，R g 也不大，所以表头测量电压的量程很小，常常不能满足实际测量的需要。
为了能测量较高的电压，同样需要对表头进行改装。
办法是在表头上串联一个分压电阻R H ，如图6.14所示，这样就使被测电压大部分降落到串联的分压电阻上而表头上的电压降很小，仍保持原来的量值，但实际量程扩大了。
按图6.14改装的电压表的量程取决于R H 的阻值。
设表头改装后的电压量程为U ，表头满刻度时有H g g g R I R I U += ggg H I R I U R −=即 g gH R I U R −= （2）由此可见，若要将量程为I g 的表头改装成量程为U 的电压表，只要在表头上串联一个阻值为U /I g －R g 的电阻即可。
拓展资料：欧姆表原理及改装(高中物理教学课件)
答：
由R内
Ig
可知，若电动势不变，则重新调零后欧姆表内
阻也不变，不影响电阻的测量。
问题：欧姆表里面的电池用久后假设电动势变小，内阻
增大，用欧姆表测量的电阻有什么影响？
答：
由R内
Ig
可知，若电动势变小，则重新调零后欧姆表内
阻也变小，即中值电阻变小，但考虑到表盘还是原来的
表盘，读数会比真实值偏大。
二.双量程多用电表
例4.如图所示为欧姆表的原理示意图。其中，电 流表的满偏电流为300μA，内阻rg=100Ω，调零电 阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电 池电动势E=1.5V。用它测量电阻Rx，能准确测量 的阻值范围是( B ) A.30～80kΩ B.3～8kΩ C.300～800Ω D.30～80Ω
A．R′=R
B．R′>R
C．R′<R
D．无法确定
若电源电动势有所下降，且内阻增大呢（ B ）
例9.把量程为3mA的电流表改装成欧姆表，其中 E=1.5V，改装结束后将原电流表3mA刻度处定为 零阻值位置，则2mA刻度处应标多少欧姆 1 mA 刻度处应标多少欧姆
Ig
R内
R内
500，
I
R内
Rx
，Rx
问题：如何知道欧姆表内阻是多少？
法一：内阻也叫中值电阻，看刻度盘中央即可
法二：I g
r Rg
R0
R内
，R内
Ig
问题：欧姆表的红表笔与黑表笔哪个接内部电源的正极， 哪个接内部电源的负极？ 答：红表笔接负极，黑表笔接正极（红进黑出）。
一.欧姆表改装
问题：欧姆表里面的电池用久后假设电动势不变，内阻
增大了，用欧姆表测量的电阻有什么影响？
实验要点-直流电表的改装与校准
实验要点
直流电表的改装与校准
一、实验原理
1．表头改装成电流表
1-=n R R g s
2．将表头改装成电压表
g g p R I U R -=
3．电表的校准
（1）校准零点。
（2）校准量程。
（3）校准刻度。
4．确定改装表的准确度等级
s I I I ∆+=
∆max max δ
电流表改装示意图
电压表改装示意图
校准曲线
二、实验内容
1. 将量程A 500μ=g I 的表头改装成量程为mA 5=I 的电流表，并校准。
2．将量程为A 500μ的表头改装成量程为V 5的电压表，并校准。
三、注意事项
1. 认真检查所连接线路没有错误之后才能接通，以防出现短路现象和正负极接反现
象。
2. 改装电流表的电源电压为V 2，标准电流表的量程选5mA 。
改装电压表的将电源电
压为V 6，标准电压表量程取V 5。
3. 电表一般分为7个准确度等级，即：0.1、0.2、0.5、1.0、1.5、2.5、5.0。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）
电压表校准电路
电流表校准电路。
九年级物理电流表与电压表的改装课件
Rg n 1
180 10 1
20
RA
Rg n
18
例与练
• 29、一个电压表的电阻为10KΩ，最大量程为
3.0V，刻度盘分为30个刻度，改装成量程为
30V的电压表，应 联一个 KΩ的电阻，
此时刻度盘每个刻度表示 V，新的电压表的
内电阻为
KΩ。
Rx (n 1)Rg
(101)10K 90K
