地埋灯安装方式
埋地灯施工方案
LED 埋地灯的安装方法∶
将电源进出线从预埋件（也称预埋套筒）底部的孔中穿出，再将预埋件放入地面预留孔内固定，外部夯实或在其周围浇筑砼（混棱凝土），使其固定。
拨去线头绝缘层，再将进出线的相线与地埋灯引出线的红（或宗）线相连接，将进出线的零线与地埋灯引出线的蓝线相连接，将保护线与地埋灯引出线的黄绿线相连接（如果有黄绿线时）;连接牢固后，再对接头.
处做绝缘、防水处理。
如在雨量较大的区域，应采用防水接线盒进行连接。
连接完毕检查无误后，将地埋灯灯体方入套筒内用螺丝固定，再依次将密封圈、钢化玻璃和压板装上，用螺丝拧紧。
待全部安装完毕后，接通电源，灯具即可工作。
地面嵌入式灯安装示意图
104系列地面嵌入式灯安装指导Ver2.0一、预埋灯具安装方式：第一步：将塑制86接线盒（不可用金属的）与电线套管连接，因86接线盒高度约为55mm,又因为灯体预埋件高度为45mm,(见附图五)。
在非底层：当楼板顶部距地面砖顶部≥103mm时，盒顶距地面砖上部应≥45mm（见附图一）；当楼板顶部距地面砖顶部≤103mm时，应根据情况削去86接线盒高度或不用86接线盒以保证地面标志的正常安装。
在最底层则按(附图一)施工即可。
一块地砖的面积地砖面标高≥45mm86型接线盒电线套管挖出的基坑混凝土层（附图一86接线盒与电线套管安装方式）第二步：用（107胶+425＃水浆+砂浆）填充接线盒周围填充至接线盒的一半。
将塑料底座预埋件放在接线盒上方，要使塑料预埋件底座与周边的地面砖上沿齐平或可略低（2mm以内），并将加固用的M3×20mm的自攻钉加固在塑料底座预埋件上（可在小孔处）,在预埋件周围埋入（107胶+425＃水浆+砂浆）填实。
（见附图二）（附图二 86接线盒与灯具底座预埋）第三步：铺设地面砖时先空开安装地面砖那一格将周围地面砖铺好，并在安装地面砖上预留灯具底座孔,即开孔（Ф242～244mm）。
铺设安装地面砖时下部用水泥填实。
（见附图三）第四步：用密封胶将接线盒与线管接口处用密封胶封住，以防水汽侵入。
清理塑料等杂质，清理铸铝灯体，在预埋件内沿涂上防水胶，然后将灯体放入塑料预埋件上再用自攻钉将铸铝灯体跟预埋件在4个孔内进行加固。
使灯体上沿跟预埋件上沿齐平。
涂防水胶铸铝灯体塑料底座预埋件(灯体与预埋件间隙放大图)第五步：将（凹形硅胶圈+钢化玻璃面板+电路板组件）放入铸铝灯座，同时将地面标志的线与接线盒中的线接好，然后将接头封好，做防水处理。
将指示箭头调整到疏散方向，此时硅胶圈上面应高于地面砖1-2mm。
第六步:安装不锈钢圈，在不锈钢圈与地面砖之间做防水处理（涂防水胶进行密封）。
并且在安装灯具时应将灯芯上的序列号标注到图纸上。
地埋灯安装方案
地埋灯安装方案

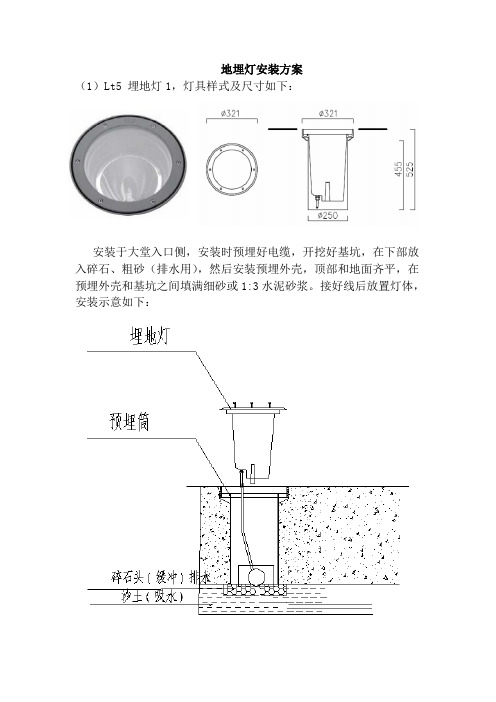

（1）Lt5 埋地灯1，灯具样式及尺寸如下：
安装于大堂入口侧，安装时预埋好电缆，开挖好基坑，在下部放入碎石、粗砂（排水用），然后安装预埋外壳，顶部和地面齐平，在预埋外壳和基坑之间填满细砂或1:3水泥砂浆。
接好线后放置灯体，安装示意如下：
埋地灯在安装过程中一定得注意防水，如果防水没做好，经过雨水浸泡时间过长就会出现漏电及短路的情况，随之出现跳闸的情形，给工程检修造成很大的负担。
所以一是在接线时要缠好防水胶带。
二是接线及放入灯具时要注意电缆保护层不要被割破。
三是尽量抬高预埋外壳和底部可能积水的地方的距离，所以底部必须得放入黄砂、碎石排水。
本项目的埋地灯高度至少为46cm以上，加上碎石、粗砂等排水层，灯具安装所需高度会达到50 cm以上，在图纸会审之前须清楚埋地灯安装部位是否是地下室顶板、上部垫层和铺贴层、粘接层的厚度为多少，是否满足埋地灯所需安装深度尺寸，如果不符合则须更改方案。
地埋灯布线预埋方法
地埋灯布线预埋方法
地埋灯布线预埋方法可以分为以下几个步骤：
1.确定线路布置：根据灯具的位置和引线的走向，确定线路的布置路径。
2.挖槽：使用专门的工具，沿着线路布置路径挖掘一条适当深度和宽度的槽。
槽的深度通常为30-50厘米，宽度根据灯具的尺寸和线缆的数量而定。
3.铺设管道：在挖槽中铺设PVC电缆管道，确保管道与地面平齐，并尽量保持水平。
管道的数量和尺寸取决于灯具的数量和线缆的规格。
4.固定管道：使用专用的固定件或胶水将管道固定在挖槽中，以确保其不会移动。
5.布线：在管道内穿线并连接灯具。
根据灯具的功率和用电需求，选择合适规格的电缆进行布线。
6.接头处理：在灯具与电缆的连接处使用绝缘胶带或连接器进行绝缘处理，以保证线路的安全性。
7.封堵管道：使用密封胶或胶水封堵管道两端，以防止灰尘和水分进入管道内。
8.验收：检查每个灯具的电路是否正常，确保所有线路连接正确，并进行必要的
测试。
以上就是地埋灯布线预埋方法的步骤，通过这些步骤可以有效地进行地埋灯的布置和预埋工作。
灯具(路灯、庭院灯、埋地灯)安装施工工艺
本项目的灯具有路灯、庭院灯、埋地灯。
（一）、路灯安装一、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收。
二、施工方法1、定灯位：按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置2、挖沟及埋管：以距路基石50cm为中心，开挖宽30cm深50cm电缆管预埋沟，按照施工图纸预埋相应的电缆管3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
4、敷设电缆：应符合下列要求1)电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；2)电缆的固定、间距、弯曲半径应符合规定；3)电缆接头良好，绝缘应符合规定；4)电缆沟应符合要求，沟内无杂物；5)保护管的连接、防腐应符合规定；5、路灯安装规定1)同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
2)基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
3)灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
4)灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：5)在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
6)路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。
地埋灯的安装和维护指南
地埋灯的安装和维护指南地埋灯是一种被广泛应用于公共景观照明的照明设备，其独特的设计使其能够在地下安装，不仅能够提供照明效果，同时也不会占用公共空间。
本文将为您介绍地埋灯的安装和维护指南，帮助您正确使用和维护地埋灯。
一、地埋灯的安装1. 完成场地准备：在开始地埋灯的安装之前，首先需要进行场地准备工作。
清除安装区域的杂物和障碍物，确保安装区域平坦且干燥。
根据灯具的布局，确定定位点和布线位置。
2. 埋设电缆和布线：根据灯具的数量和位置，埋设电缆并进行布线。
确保电缆的安装符合相关电气规范，并采取避免电缆被损坏的措施，如选择合适的电缆保护管或埋设在深度适当的埋地槽内。
3. 安装灯具：选择合适的地埋灯灯具，并按照使用说明进行安装。
在安装之前，使用漏电保护器检测灯具的电路是否有漏电情况，确保使用安全。
4. 进行接线：根据灯具的接线方式，正确接线。
注意根据电缆的颜色和标记进行正确的连接，避免接线错误导致灯具的不正常工作。
5. 地埋灯控制系统的安装：如果需要，安装地埋灯的控制系统，如感应器、无线遥控等。
确保控制系统的安装与灯具的接线相符，并按照说明书进行正确设置。
6. 测试和调整：在安装完成后，进行测试和调整。
确保每个地埋灯的正常工作和光照效果满足需求。
如发现任何问题，及时进行排除。
二、地埋灯的维护1. 定期检查：定期检查地埋灯的工作状态，包括灯光亮度是否正常、是否出现闪烁等。
如果发现任何异常情况，应及时进行维修或更换。
2. 清洁保养：定期清洁地埋灯灯具和灯罩，避免尘埃、油脂等物质堆积，影响照明效果。
3. 检查灯具的固定螺丝：定期检查地埋灯的固定螺丝，确保其牢固性。
如有松动或损坏，应及时修复或更换。
4. 电缆的保护：定期检查电缆的保护状况，确保电缆没有受损或暴露在外。
如发现电缆有任何问题，应及时修复或更换。
5. 防水防潮处理：地埋灯安装在地下，暴露在湿润环境中，所以特别需要做好防水防潮处理。
定期检查地埋灯的防水密封情况，如发现问题应及时处理，防止短路等危险发生。
地埋灯安装施工技巧
解决这个问题有几点很重要
1，电线连接处密封要做好
2，施工时要做好地下水的渗透，不能让它在水里泡着（因为它不是水下灯）
3，在地埋灯装好后打开面盖，灯具点半个小时后盖上（这一步很重要）
首先防水和排水同样重要，地埋灯不是水下灯，不可以被泡在水里。
排水就是要在每个地埋灯下面做50cm的碎石子，直径越大越好（量力而行），然后在石子上面铺20～50cm厚的沙子。
这样排水基本上就没问题了。
防水主要是灯具本身的质量。
要是本身质量没有问题，在上好光源后装水下灯前盖的时候，一定要注意紧螺丝的顺序，要对称上扣。
另外，地埋灯的防水接头最好用YJV的缆直接进入灯具，其它方式基本上不行。
地灯的预埋和安装方法
地灯的预埋和安装方法地灯是一种常见的户外照明设备，它可以美化环境，提高夜间视野，增加安全性等作用。
在安装地灯时，预埋是非常重要的一步，它决定了地灯的稳定性和使用寿命。
下面将详细介绍地灯的预埋和安装方法。
一、预备工作1.确定地点：首先要确定地灯的安装位置，这需要考虑到视觉效果、照明范围、电源供应等因素。
2.选购材料：根据实际需求选购合适的地灯和配件，包括电缆、插座、接线盒等。
3.准备工具：安装地灯需要用到多种工具，如铲子、锤子、水平仪等。
二、预埋方法1.挖洞：根据地灯尺寸和深度要求，在选定位置挖出足够大的洞口。
洞口深度一般为30-50厘米。
2.垫底料：在洞底铺设5-10厘米厚的碎石或混凝土垫层，并用铁锤将其均匀夯实。
3.设置基础：根据实际情况选择合适的基础材料，如水泥、砖块等，将其按照地灯尺寸和深度要求垒砌成基础。
4.设置电缆：将电缆从洞口穿过基础，留出一定长度的电缆头，方便后续接线。
5.填充灰浆：在基础周围填充灰浆，并用水平仪调整基础的水平度。
6.等待干燥：等待灰浆干透后，再进行地灯的安装。
三、安装方法1.连接电缆：将地灯的电缆与预埋好的电缆头相连，并用绝缘胶带或接线盒加固。
2.安装地灯：将地灯插入预埋好的孔中，并用螺丝固定。
注意不要使螺丝过紧，以免损坏地灯。
3.调整角度：根据实际情况调整地灯的角度和方向，以达到最佳照明效果。
4.测试电路：进行接线后，使用万能表测试电路是否正常。
如果有问题需要及时排除故障。
5.填充土壤：在地灯周围填充土壤，并用铁锤轻轻夯实。
注意不要使土壤过硬，以免影响地灯的稳定性。
四、注意事项1.安全第一：在进行预埋和安装时，一定要注意安全，避免发生意外伤害。
2.质量保证：预埋和安装时必须严格按照规范操作，确保地灯的质量和稳定性。
3.防水措施：在安装地灯时，要注意防水措施，以免电器元件受潮而损坏。
4.维护保养：地灯的使用寿命与日常维护密切相关，定期清洁和检查可以延长地灯的使用寿命。
地埋灯安装方案
地埋灯安装方案1.引言地埋灯作为一种特殊的照明设施，被广泛应用于公园、广场、建筑等场所。
为了确保地埋灯的正常运行和美观性，正确的安装方案至关重要。
本文将介绍地埋灯的安装方案，包括准备工作、安装步骤和注意事项。
2.准备工作在进行地埋灯的安装之前，需要进行一些准备工作，以确保安装的顺利进行。
2.1 设计方案在选择地埋灯和确定安装位置之前，需要设计一个合理的方案。
方案应考虑以下几个方面：•照明需求：根据场所的需求确定照明强度和灯的数量。
•灯具选择：根据场所的风格和特点选择合适的地埋灯。
•安装位置：根据设计要求确定地埋灯的安装位置，考虑美观性和照明效果。
•供电方式：确定地埋灯的供电方式，可以选择太阳能、交流电源等。
2.2 设备和材料准备在进行地埋灯的安装之前，需要准备以下设备和材料：•地埋灯：根据设计方案选择合适的地埋灯。
•电缆：选择适合的电缆进行连接。
•灯座：安装在地下的灯座，用于固定地埋灯。
•线管：用于保护电缆，并方便维修和更换。
•工具：如锤子、电钻、螺丝刀等。
3.安装步骤3.1 找寻安装位置根据设计方案，找寻合适的安装位置。
可以使用专业的定位工具或根据设计图纸确定位置。
3.2 开挖安装孔使用挖掘工具，按照确定的安装位置开挖适当大小的安装孔。
孔的深度应根据地埋灯的要求确定。
3.3 连接电缆根据设计方案，将电缆连接到地埋灯上。
注意正确连接电缆的正负极，避免出现触电等安全问题。
3.4 固定地埋灯将地埋灯放入安装孔中，并使用灯座进行固定。
确保地埋灯与地面平齐，并能够正常发出光线。
3.5 埋设线管为了方便维修和更换，需要将电缆埋设在线管中。
将线管放入安装孔中，并保证电缆能够顺利通过。
3.6 接通电源在完成地埋灯的安装和线管的埋设后，将电缆接入电源。
可以选择使用开关或自动感应器来控制地埋灯的开关。
4. 注意事项在进行地埋灯的安装过程中，需要注意以下几个事项：•安全第一：在进行任何施工工作之前，必须确保施工人员的安全。
地灯的预埋和安装方法
地灯的预埋和安装方法地灯的预埋和安装方法地灯是一种常用于户外照明的灯具，安装在地面上，用于照亮道路、花坛、花园等区域。
地灯的预埋和安装方法对于确保其安全和稳固非常重要。
本文将深入探讨地灯的预埋和安装方法，以帮助您更好地了解和理解如何正确设置地灯。
一、地灯预埋的准备工作在进行地灯预埋之前，首先需要进行一些准备工作。
以下是预埋地灯所需的准备步骤：1.明确灯具的种类和要安装的位置：根据实际需要，选择适合的地灯种类，如LED地灯、太阳能地灯等，并确定好要安装的位置，如花坛边缘、草坪旁边等。
2.准备所需的工具和材料：预埋地灯所需的工具和材料包括：铲子或钻头、墙壁锤、塑料套管、电缆、水泥、沙子等。
3.测量和标记地灯的位置：使用测量工具，在地面上准确测量并标记出地灯的位置，以确保安装的准确度和一致性。
二、地灯预埋的步骤1.挖掘一个适当的坑：使用铲子或钻头挖掘一个适当大小的坑，以容纳整个地灯的部分。
坑的深度应根据地灯的类型和设计要求来决定。
2.安装塑料套管：将塑料套管嵌入到挖好的坑中，确保它与地面平齐。
塑料套管的作用是保护电线，并且方便以后对电线进行维修和更换。
3.铺设电线：将电线穿过塑料套管，确保其足够长，以便连接到电源。
在铺设电线之前，应确保电源已经关闭，以避免电击风险。
4.灌注水泥和沙子：用水泥和沙子充分灌注塑料套管，使其牢固固定在地面上。
确保水泥和沙子的混合物填充到塑料套管的周围，以增加地灯的稳定性和安全性。
5.待水泥干燥：等待水泥完全干燥后，进行下一步的安装。
三、地灯的安装步骤完成地灯的预埋后，接下来是地灯的实际安装。
以下是地灯安装的详细步骤：1.连接灯具：根据地灯的类型和设计，将灯具连接到预先铺设的电线上。
确保连接牢固，并仔细检查灯具的电线是否正确连接。
2.调整灯具的位置：将地灯放置在预埋的套管中，并根据需要进行调整。
确保地灯的位置和角度适合实际需求，并能够达到预期的照明效果。
3.连接电源：在确保地灯位置调整正确后，将电源连接到地灯的电线上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地埋灯的安装及注意
1、在地埋灯安装前，必须先切断电源。
这是所有电器设备安装的第一步，是安全操作的基础。
2、在地埋灯安装前，应先整理灯具配套用的各种零部件。
LED埋地灯是被埋入地下的特殊景观LED灯具，一旦安装时少装了零部件想要重新补装是很麻烦的。
所以在安装前就应准备好。
3、在地埋灯安装前，应先接照预埋件的外形大小挖好一个孔，然后将预埋件用混凝土固定。
预埋件起到了隔绝LED地埋灯主体与土壤作用，能保证LED地埋灯的使用寿命。
另外，在LED地埋灯安装前，应自备一个IP67或IP68的接线装置，用于连接外部电源输入与灯体的电源线接。
而且LED地埋灯的电源线要求采用经VDE认证的防水电源线，以保证LED地埋灯的使用寿命。
一地埋灯主要结构及适用范围
不锈钢面板，地埋灯体采用高纯度铝合金材料制成，表面静电喷塑处理，恒温固化，附着力强。
地埋灯具有防水、防尘、结构新颖、高效节能、使用寿命长等特点。
地埋灯适用于街道庭院草坪、人行道、庭院走廓等场所作照明装饰作用。
二主要结构参数
电压功率IP等级LED颗数备注
220~240V 50Hz 3W IP67 3 LEDS CLASS Ⅰ
三地埋灯安装要求
1. 安装前的准备工作
1) 先整理灯具配套用的各种零部件。
2) 安装前必须先切断电源。
3) 先接照预埋件(5)的外形大小挖好一个孔，然后将预埋件用混凝土固定。
4) 自备一个IP67或IP68的接线装置，用于连接外部电源输入与灯体的电源线接。
5) 电源线采用导线规格H05RN-F 的三芯护套线,要求经VDE认证的防水电源线。
（剥线时，裸导线头露出长不大于8mm。
）
2. 地埋灯安装过程（参照安装示意图）
1) 待基础凝固后，用自备的IP68的接线盒将外部电源与灯体电源线连接好。
2) 用螺钉(3)将灯体组件(4)与预埋件(5)固定。
3) 再用螺钉(1)将面板(2)紧固定在灯体组件上。
4) 确定上述操作无误后，接通电源。
四使用注意事项
1. 地埋灯如有破损应及时更换，没有防护外罩的灯具不能使用。
2. 本产品应由专业人士安装调试。
