变压器 并列运行 需满足的条件要求
2020年国家电网电力公司模拟试题及答案(二)
2020 年国家电网电力公司模拟试题及答案（二）一、单项选择题：1三角形接线的三角对称负荷，其线电压等于相电压，线电流等于（A ）相电流。
A 1.732 倍B 1.5 倍C 2 倍2电容器的电容量是与加在电容器上的电压（A ）A 无关B 成正比C 成反比3空载高压长线路的末端电压（A ）始端电压。
A 高于B 等于C 低于4变压器是根据（A ）工作原理工作的。
A 电磁感应B 电场感应C 热能感应5在变压器中性点装设消弧线圈的目的是（C ）A 提高电网电压水平B 限制变压器故障电流C 补偿电网接地时的电容电流6两台阻抗电压不相等的变压器并列运行时，在负荷分配上（A ）A 阻抗大的变压器负荷小B 阻抗小的变压器负荷小C 负荷的分配不受阻抗电压的影响7变电站的母线上安装避雷器是为了防止（B ）过电压。
A 直击雷B 雷电进行波C 反击8当一条导线的载流量不能满足要求，需将两条导线并联使用，其额定电流应（C）两条导线额定电流之和。
A 等于B 大于C 小于910KV 线路首端发生金属性短路故障时，（B ）保护动作，短路器跳闸。
A 过电流B 速断C 按频率降低自动减载负荷10单电源线路速断保护的保护范围是（C）A 线路的10%B 线路的20%--50%C 约为线路的70%11定时限过流保护的动作值是按躲过线路（A ）电流整定的。
A 最大负荷B 平均C 末端短路12发生三相对称短路时，短路电流中包含有（A ）分量。
A 正序B 负序C 零序13平行线路的方向横差保护装有方向元件和（B）元件。
A 选择B 起动C 闭锁14500KV 线路高频保护通道的耦合方式是（B）A 相对地B 相对相C 地对地15因操作引起网络电压变化时，（A ）调整变压器的有载调压装置。
A 不必B 必需C 尝试16用试拉断路器的方法寻找接地线路时，应先试拉（B）A 长线路B 充电线路C 无重要用户的线路17用试拉断路器的方法寻找接地线路时，应最后拉（A ）A 带有重要用户的线路B 双回线路C 短线路18输送相同的负荷时，提高系统电压会（B）A 使系统频率降低B 减小线损C 使系统负荷减小19当系统频率降低时，可以通过（C ）的方法使频率上升。
变压器并列负荷分配系数
变压器并列负荷分配系数（原创实用版）目录一、变压器并列运行的必要条件1.变比相等2.联结组序号相同3.两台变压器容量比不超过 3:1二、变压器并列运行的负荷分配计算公式1.设定变压器 1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S122.设定变压器 2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S223.设定它们所带的总的负荷为 S，则按下式计算：S1 S2 S（S12 / S1）/ （S22 / S2）U2 / U1三、变压器并列运行的优点1.增加供电可靠性2.提高运行效率3.减少设备投资四、变压器并列运行的注意事项1.变压器短路电压相同2.接线组别不同会产生电压差，引起循环电流3.容量不同的变压器负荷分配不平衡，运行不经济正文在电力系统中，为了满足负荷需求、提高供电可靠性和运行效率，常常需要将多台变压器并列运行。
在并列运行过程中，如何合理分配负荷以降低损耗、保证运行安全，是需要重点关注的问题。
下面我们将详细介绍变压器并列负荷分配的相关知识。
一、变压器并列运行的必要条件1.变比相等。
变压器变比不同，二次电压不等，会在二次绕组中产生环流，占据变压器的容量，增加变压器的损耗。
因此，变比应控制在一定范围内，差值最多不超过 0.5%。
2.联结组序号相同。
接线组别不同在并列变压器的二次绕组中会出现电压差，从而在变压器的二次侧内部产生循环电流。
因此，要求并列运行的变压器联结组序号相同。
3.两台变压器容量比不超过 3:1。
容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。
因此，要求并列运行的变压器容量比不超过 3:1。
二、变压器并列运行的负荷分配计算公式在实际运行中，负荷分配的计算是非常重要的一个环节。
设定变压器1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S12；设定变压器2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S22。
它们所带的总的负荷为 S，则按下式计算：S1 / S2 = S12 / S1 / (S22 / S2) / U2 / U1通过上述公式，可以计算出各变压器的负荷分配比例。

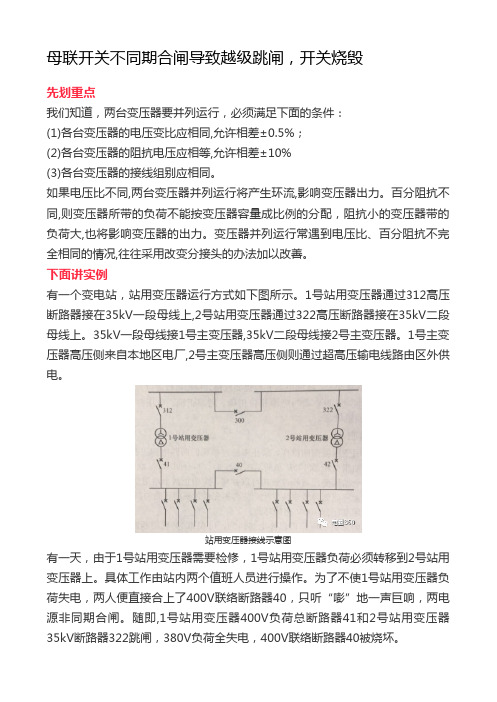

母联开关不同期合闸导致越级跳闸,开关烧毁
母联开关不同期合闸导致越级跳闸，开关烧毁先划重点我们知道，两台变压器要并列运行，必须满足下面的条件：(1)各台变压器的电压变比应相同,允许相差±0.5%；(2)各台变压器的阻抗电压应相等,允许相差±10%(3)各台变压器的接线组别应相同。
如果电压比不同,两台变压器并列运行将产生环流,影响变压器出力。
百分阻抗不同,则变压器所带的负荷不能按变压器容量成比例的分配，阻抗小的变压器带的负荷大,也将影响变压器的出力。
变压器并列运行常遇到电压比、百分阻抗不完全相同的情况,往往采用改变分接头的办法加以改善。
下面讲实例有一个变电站，站用变压器运行方式如下图所示。
1号站用变压器通过312高压断路器接在35kV一段母线上,2号站用变压器通过322高压断路器接在35kV二段母线上。
35kV一段母线接1号主变压器,35kV二段母线接2号主变压器。
1号主变压器高压侧来自本地区电厂,2号主变压器高压侧则通过超高压输电线路由区外供电。
站用变压器接线示意图有一天，由于1号站用变压器需要检修，1号站用变压器负荷必须转移到2号站用变压器上。
具体工作由站内两个值班人员进行操作。
为了不使1号站用变压器负荷失电，两人便直接合上了400V联络断路器40，只听“嘭”地一声巨响，两电源非同期合闸。
随即,1号站用变压器400V负荷总断路器41和2号站用变压器35kV断路器322跳闸，380V负荷全失电，400V联络断路器40被烧坏。
该变电站从设备配置和人员配置都存在很大的缺陷，两路交流电源并列需要满足电压幅值、频率、相位必须相同的条件。
因此,并列前必须进行核相，或通过同期检测装置判定，否则就容易存在电位差，产生电流(弧)。
值班人员没有使用仪表检测1号站用变压器与2号站用变压器400V侧电源是否满足并列的条件就盲目并列导致了事故的发生。
变电站来自不同系统的高压电源在投入运行前应进行核相，为今后运行中不同系统高压电源并列创造条件。
简述电力变压器并列运行的条件
简述电力变压器并列运行的条件电力变压器并列运行是电网运行中常见的一种方式，它可以提高电能的传输效率，保证电网的稳定运行。
在现代电力系统中，变压器并列运行的条件是一个重要的问题，它涉及到变压器的技术要求和电网的运行特点。
本文将从多个角度对电力变压器并列运行的条件进行简述，并对其技术要求和优势进行分析和总结。
一、电力变压器并列运行的概念和意义电力变压器是电力系统中常见的电能转换设备，它能够通过改变电压的大小来实现电能的传输和分配。
在电网中，多个变压器可以同时并联运行，即将多台变压器的输入端或输出端连接在一起，以实现更高的变压器容量和更好的电能传输效果。
电力变压器并列运行的主要目的是提高电能传输的效率，减少电能损耗，保证电网的安全稳定运行。
二、电力变压器并列运行的条件1.相位序列一致性电力变压器并列运行的第一个条件是相位序列一致性。
在电力系统中，每个变压器都有一个特定的相位序列，用来标识其输入端和输出端之间的相位差。
当多台变压器并列运行时，它们的相位序列必须一致，否则会导致电网的短路故障和设备的损坏。
在选择并列运行的变压器时，需要保证它们的相位序列一致。
2.额定电压和电流一致性电力变压器并列运行的第二个条件是额定电压和电流一致性。
在电力系统中，每个变压器都有一个特定的额定电压和电流，用来标识其最大容量和运行特性。
当多台变压器并联运行时，它们的额定电压和电流必须一致，以保证电能的传输平衡和设备的正常运行。
在选择并列运行的变压器时，需要确保它们的额定电压和电流一致。
3.短路阻抗一致性电力变压器并列运行的第三个条件是短路阻抗一致性。
短路阻抗是指变压器在短路状态下对电流的阻碍能力，它越大表示变压器的负载能力越强。
当多台变压器并联运行时，它们的短路阻抗应该尽量一致，以保证电力系统的稳定性和负载平衡。
在选择并列运行的变压器时，需要确保它们的短路阻抗一致。
4.运行参数一致性电力变压器并列运行的第四个条件是运行参数一致性。
工厂供电刘介才第五版思考题及参考答案
4-1 什么叫室内（户内）变电所和室外（户外）变电所？车间内变电所与附设变电所各有何特点？各适用什么情况？（1）室内型变电所：车间附设变电所，车间内变电所，独立变电所，地下变电所和楼上变电所。
户外型变电所：露天变电所，半露天变电所和杆上变电所。
（2）车间附设变电所是变电所变压器的一面墙或几面墙与车间建筑的墙体共用，变压器室的大门朝向车间外。
车间内变电所是变压器位于车间内的单独房间内，变压器室大门朝向车间内。
（3）在负荷较大的多跨厂房，负荷中心在厂房中央且环境许可时，可采用车间内变电所；在生产面积比较小而紧凑和生产流程要经常调整，设备也要相应变动的生产车间，宜采用附设变电所的形式。
、4-2 我国6-10kv的配电变压器常用哪两组连结组？在三相严重不平衡或3次谐波电流突出的场合宜采用哪种联结组？Yyn0，Dyn11；Dyn114-3 工厂或车间变电所的主变压器台数和容量如何确定?台数的选择：1.应满足用电负荷对供电可靠性的要求。
2.对季节性负荷或昼夜负荷变动较大而采用经济运行方式的变电所，也可考虑采用两台变压器。
3对于负荷集中且容量相当的变电所，虽为三级负荷，也可以采用两台或多台变压器。
4在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地。
容量的选择：1只装一台主变压器的变电所，主变压器容量Sn.t应满足全部用电设备总计算负荷S30的需要。
2装有两台变压器的变电所，每台变压器的容量Sn.t应同时满足以下两个条件：任一台变压器单独运行时，宜满足总计算负荷S30的大约60%~70%的需要；任一台变压器单独运行时，应满足全部一、二级负荷的需要。
3车间变电所主变压器的单台容量上限一般不宜大于1000KV·A。
4.适当考虑负荷的发展。
4-4电力变压器并列运行必须满足那些条件？联结组不同的变压器并列运行有什么危险？并列变压器容量太大时有何不好？电力变压器并列运行应满足的条件：1并列变压器一、二次电压必须对应相等。
变压器的运行规程
变压器的运行规程一、正常运行的规定1、带负荷运行的规定1）变压器外加一次电压一般不得超过相应分接头值的5％。
2）温度的规定（１）为防止变压器油劣化过速，变压器上层油温一般不宜经常超过85℃，最高不超过95℃；（２）当主变压器负荷超过２／３或上层油温达到55℃时，自动(或手动)启动风冷装置，上层油温达到80℃时，发过温信号。
3）绝缘电阻的规定变压器电压在6kV及以上用1000—2500V摇表测量。
在接近工作温度时，每千伏工作电压不应低于1兆欧；在冷却状态下每千伏工作电压不应低于2兆欧。
4）瓦斯保护装置的运行（1）轻瓦斯保护装置应接信号，重瓦斯保护装置应接跳闸。
（2）变压器由运行改为备用时，轻重瓦斯保护照常与信号联接，以便及时发现变压器的油面下降情况，及时加油。
（3）对运行中变压器进行滤油或加油时，应将重瓦斯保护改接至信号，其它继电保护（如差动保护、复合闭锁过流）仍应投入。
等变压器完全停止排出空气气泡时，重瓦斯保护联板才能接入跳闸回路。
（4）当油面有异常升高现象时，应先将重瓦斯保护联板改至信号位置，才能打开各种放气或放油的塞子、清理呼吸器的孔眼或进行其它工作，防止瓦斯继电器误动作而跳闸。
2、变压器的巡视检查1）变压器的日常巡视检查（1）油温、油位要正常，无渗油漏油；（2）套管无裂纹、油污、放电痕迹；（3）声音正常；（4）冷却器手感温度应相近，风扇运转正常，油流及气体继电器工作正常；（5）吸湿器完好，吸附剂干燥；（6）引线接头、电缆、母线无发热迹象；（7）压力释放器，安全气道及防爆膜应完好无损；（8）气体继电器内无气体；（9）各控制箱、二次控制箱关严，无受潮；（10）变压器室门、窗、照明应完好，房屋不漏水，温度正常；2）应对变压器作定期检查，并增加以下检查内容:（1）外壳、箱沿无异常发热；（2）各部位接地良好；（3）各种标志应齐全明显；（4）各保护装置应安全良好；（5）温度表指示正常；（6）消防设施应齐全完好；（7）储油池和排油设施应保持良好状态；3）下列情况下应对变压器进行特殊巡视检查，增加巡视次数:（1）新设备或经检修的变压器在投运72h 内；（2）有较严重缺陷时；（3）气象突变（大风、大雾、大雪冰雹、寒潮等）；（4）雷雨季节，特别是雷雨后；（5）变压器急救负载运行时。
变压器并列运行的四个基本点
变压器并列运行的四个基本点说到变压器并列运行，这就像把两台车放在一起开一样，得考虑的事情不少。
要是你把两台车绑在一起，结果没协调好，那就是两辆车各自跑各自的，结果可想而知。
所以，变压器并列也得考虑这四个基本点，让它们跑得顺畅又稳定。
接下来，我们就来聊聊这四个点，看看怎么让变压器们合作无间。
1. 变压器的容量1.1. 首先得说说变压器的容量。
这就像你家电器的功率一样，如果你家里有一台大功率的电视，那你就得保证你的插座能承受得住。
变压器也是一样，并列运行的时候，每台变压器的容量得合适，不能有太大的差异。
想象一下，你的两台变压器就像两个人一起搬东西，如果一个人特别强壮，而另一个人刚刚好，那肯定得考虑怎么协调，才能让工作轻松点，不然一会儿你就会发现，有的变压器干得特别累，而另一个却闲得很。
1.2. 还要考虑到容量的冗余。
简单来说，就是要留一点儿“余地”，万一某个变压器出了点问题，另一个可以顶上，这样才能保证系统的稳定性。
如果两台变压器都差不多负荷，那一旦出现问题，就容易让整个系统陷入麻烦。
2. 电压和相位2.1. 电压和相位的问题也不容小觑。
想象你在聚会上跳舞，如果每个人的节奏都不一样，那跳起来肯定很尴尬。
而变压器也是一样，电压和相位得匹配好。
电压就是“电的力度”，相位就是“电的节奏”，如果两台变压器的电压和相位不同，就会影响到整个系统的稳定性。
2.2. 确保电压和相位匹配，最简单的方法就是在并列前先进行测试。
通过测试可以确认变压器们能否在同一个节奏下运行，保证不会因为不同步而导致系统出问题。
3. 负荷分配3.1. 负荷分配的原则就是要公平。
想象你在和朋友一起搬家，如果每个人都能均分任务，那自然一切顺利；要是一个人搬重物，另一个人只搬轻的，那就不太公平了。
变压器并列时，也是要合理分配负荷，确保每台变压器都能承担起相应的负荷，这样才能保证整个系统的稳定运行。
3.2. 不同变压器之间的负荷分配，得根据实际情况来调整。
变压器 并列 合环
变压器是电力系统中重要的设备之一，用于将电能从一种电压等级转换到另一种电压等级。
在电力系统中，变压器并列运行是一种常见的运行方式。
那么，什么是变压器并列运行呢？
变压器并列运行是指将两台或多台变压器的一次侧和二次侧分别通过断路器或隔离开关连接到同一个电源网络上，使得这些变压器的二次侧电压相等并且相位相同。
这样做的目的是为了提高供电的可靠性和经济性。
当变压器并列运行时，需要考虑以下几个条件：
1. 变压器的电压比相等，即一次侧和二次侧的电压比应该相等，否则会产生环流。
2. 变压器的阻抗电压相等，即变压器的二次侧绕组阻抗与额定电流之比应该相等，否则会导致负荷分配不均。
3. 变压器的接线组别相同，即变压器的接线方式应该相同，否则会导致短路。
如果以上三个条件不满足，会导致变压器并列运行的性能下降，甚至产生危险。
因此，在进行变压器并列操作之前，需要进行详细的检查和计算，确保满足并列运行的条件。
除了变压器并列运行外，还有一种叫做“合环”的操作。
合环是指将两个或多个已经并列运行的变压器通过断路器或隔离开关连接到一起，形成一个更大的电网。
合环操作可以扩大供电区域，提高供电的可靠性和经济性。
但是，合环操作也需要满足一定的条件，例如各变压器的电压比、阻抗电压和接线组别都应该相等或相近。
如果不满足条件，会导致合环操作失败或产生危险。
总之，变压器并列运行和合环操作都是电力系统中常见的操作方式，可以提高供电的可靠性和经济性。
但是，在进行这些操作之前，需要进行详细的检查和计算，确保满足条件并且安全可靠。
35KV变电站 并列运行规程
司马煤矿35KV变电站运行规程（变压器并列运行）编写：审核：机电部：安监部：机电矿长：总工程师：机电一分队二00八年十一月十五日前言近期由于我矿用电负荷的增加，引起矿35KV变电站变压器过负荷跳闸，造成我矿全矿大停电，对我矿的安全生产造成严重影响。
为确保我矿的供电安全及煤矿安全生产，对35KV变电站的1#、2#主变实行并列运行方式，以应对我矿用电负荷过大的情况。
变压器运行规程1.变压器的变动范围变压器运行中电压在额定值的±5%以内变化时，其额定容量不变，加于变压器引出线或分接头电压，不得大于相应额定电压的±5% 。
2.油温的规定变压器周围温度最高为40℃时，为了防止变压器油质劣化过速，上层油温在正常情况下不应超过85℃，但在下列情况下，变压器上层油温不得超过95℃。
1)变压器按规定过负荷运行，而又无备用变压器时。
2)变压器风扇故障，而又无法限制负荷时，3)在夏季变压器满负荷运行，上层油温升未超过规定时。
3.绝缘电阻允许值变压器在安装或检修后投运前，应测定绝缘电阻，备用中的变压器，每月应定期测定绝缘一次，并进行登记。
绝缘电阻测定时，变压器线圈额定电压在6KV以上者，用2500V摇表测定，在500V以下者，用1000V摇表测定，变压器的高、低压线圈之间，用2500V摇表测定。
在同样温度下，所测的绝缘电阻与前次数值比较，不得低于50%，绝缘电阻的吸收比 R60/15比值不得小于1.3倍，如测得数值不符合上述规定，则应认为绝缘不合格，应报告值班队长，并应检查设法消除。
根据部颁《变压器运行规程》规定换算到同一温度下的绝缘电阻方法如下：R 1=R2K式中R 1—对于温度t1的R60（MΩ）R2─对应于温度t2的R60（MΩ）K─换算系数，由下表中查得：测量变压器的绝缘电阻时，应分别测定各线圈对地绝缘和高、低压线圈之间的绝缘。
4、变压器并列运行1）、变压器并列运行的概念将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接，这种运行方式就是变压器的并列运行。
浅议变压器并列运行的条件
生 故 障或 需要 检 修 过 程 中 ， 可 确 保 另 一 台 变压 器 正 常供 电 ， 大 大 改善 了 电 网 系统 的可 靠 性 。 在 季 节 性 用 电阶 段 ， 供 电负 荷 轻 的 时 段 大 容量
２ ． ２ 接线组 别 不同 的变压器 并列 运行
电力 系 统 中 ， 变 压 器 有 三 种 常 见 的 连 接 组 别 ， 即 Ｙ Ｏ ｄ 一 １ １ 、 Ｙ ｄ 一 １ １ 、 Ｙ Ｏ ｙ 一 １ ２ 。变压器 的高低 侧 电压 受变压器 变压 器 可 退 出运 行 ， 降低 变压 器 的空 载 损 耗 的 同 时 ， 能 够 大 大 提 升供 的接 线 组 别不 同的影 响 ， 接 线 组 别不 同时 ， 但是 变压 器 并 电效率 ， 减 少无功励磁 电流 ， 改善 电网功率 因数 ， 确保 电网系统 的经 列 的 电压 比、 阻抗 电压 分 别相 同时 ， 导 致两 台变压 器 的 二 济性。 次 电压 形成 电压 差 △Ｕ 和相 角 差 ｏ ｃ ，最 终 产生 循 环 电流 关键 词 ： 变压 器 并列 运行 经 济
●
Ｕ ２ ａ ｂ ／ ／ ． Ｓ ● ｌ ａ ｂ
ห้องสมุดไป่ตู้
ｎ １ ５ 。 变压器的阻抗 电压应相等（ 最多不超过 ４ — １ ０ ％） 。 ④两 台变 ｓｉ
＝ Ｏ ． ５ ２ Ｕ２ ａ ｂ
其 它两相 情况 也类似 。 并列 运行 过 的变压 器在 △Ｕ的 压 器 的容量 之 比不宜 过 大（ 最 多 不超过 ３ ： １ ） 。 作 用 下 虽 然 二 次 绕 组 内尽 管 没有 接 负载 ， 但 在 回 路 中 却 产 ２ 变压 器 并列运 行 时产生 的弊端 生 了回流 ， 并且 回流较 大是 额 定 电流 几倍 ， 由于较 高环 流 ２ ． １ 变压器 并列 运行 时变 比不相 同 将 会 出现 不 能 动作 跳 闸现 象 ， 没有 起 到 过 电流保 依 据 三相 变压 器和 单 相 变压器 工作 原 理 的相通 性 ， 设 的存在 ， 护 ， 进 而将 导致 变压器 绕组 温度 过高 ， 甚至 烧坏 变压器 。综 计两 台单 相 变压器 并列 运 行 ： 当变 压器 Ｔ １的 变 比 Ｋ 和Ｔ ２ 上所说 ， 进 行并 列 运行 的 变压器 绝 对 不能 出现 接线 组 别不 的变比 Ｋ 不等时， 在 相 同 电压 的作 用下 ， 二次 空载 电压 同 的情况 。 “ ２ 和 ２ ｔ 也不相 等。若 Ｋ ＜ Ｋ ２ 则 会 出 现 电压 差 ａ ＝ ２ ． ３ 并列 变压器 运行 时阻抗 电压 不相 同 负 荷分 配 与并列 变压 器 的 阻抗 电压 成反 比， 与额定 容 Ｕ ２ － Ｕ 。 其并联 绕 组 内将 产 生环流 ｉ ｈ 量 成 正 比。 在并 列运 行 的 变压器 阻抗 电压 不 同时 ， 变压器 ｉ ｈ ＝ ａｕ ／（ Ｚ Ｔ １ ＋ Ｚ Ｔ ２ ） ＝ ２ 一 ２ ／ （ ｚ Ｔ １ ＋ Ｚ Ｔ ２ ） 并 没 有按 照正 常 的 比例 关 系分 配 负荷 ， 导致 电流 与 阻抗 电 由于 变 压器 的短 路 阻抗较 小 ， 即 使 △ 不大 ， 也会 在 二 压 成 反 比 ， 即 ｌ Ｉ ／…＝ Ｕ Ｚ Ｋ Ｉ １ ／Ｕ Ｚ Ｋ Ｉ 或 Ｕ Ｚ Ｋ Ｉ …＝ Ｕ Ｚ Ｋ Ｉ …Ｉ ， 假 次绕组 回路 中产 生较 大 的循 环 电流 。 这个循 环 电流 不仅 占 设并 列 运行 的变压 器 容 量 分 别 为 Ｓ ＮＩ ， Ｓ ＮＩ Ｉ ，阻抗 电压 分 Ｚ ｌ 、 Ｕ Ｚ ｌ Ｉ ， 则并 列运 行 的变压 器 对应 的 负荷根 据下 列 据 变 压 器 容量 ， 增 加 变 压器 的损 耗 ， 使 变压 器 所 能 输 出 的 别 为 Ｕ 容量 减 小 ， 而 且 当循环 电流 可能 因为 变 比相 差 很 大进而 影 公 式计 算为 ： 响、 破 坏 变压器 的 正常工作 ， 甚 至损 坏 变压 器 。 所 以 当并 列 Ｓ Ｉ ＝ ［ （ Ｓ ＮＩ ＋ Ｓ Ｎ Ｉ ”／（ Ｓ Ｎ Ｉ ／Ｕ Ｚ Ｋ Ｉ ＋ Ｓ Ｎｌ Ｉ ／Ｕ Ｚ Ｋ Ｉ ” 】 呋（ Ｓ Ｎ Ｉ 运行 时 ， 变 比值 不 得超过 ＋ ０ ． ５ ％。 ／ＵＺ Ｋ Ｉ ） 当变压器 带 上负荷 后 ， Ｔ １ 和 Ｔ ２二次绕 组 电流 分别 为 ＳＩ ｌ ＝【 （ ＳＮＩ ＋ＳＮｌ Ｉ ） ／（ ＳＮＩ ／ＵＺＫ Ｉ ＋ ＳＮＩ ｌ ／ＵＺ ＫＩ Ｉ ） 六（ Ｓ Ｎｌ —
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器并列运行需满足的条件要求
为了满足大型电力系统中对能量传输的要求，变压器会被独立或并列地运行。
并列运行变压器可以提高电力系统的可靠性和灵活性，但必须满足一系列条件和要求。
一、并列运行变压器的概念
并列运行变压器是指在电力系统中，两台或多台变压器同时连接在同一电缆或导线上进行并列运行。
它可以将大电流分成小电流，逐个变压器来输送电能，提高电力系统可靠性与柔韧性。
能够满足大型的电力工程设备的用电需求，达到稳定、高效、能耗降低等多个方面的要求。
二、电气条件和技术要求
1.变压器的类型要足够相似
并列运行变压器时，其容量和型号应尽量相似，以保证两台或多台变压器承担电流的能力相同，以防出现过流或欠流问题。
例如，变压器的额定容量应相同，变比应一致。
2.电压控制的统一性
在并列运行中，变压器的电压应控制在一定范围内，以防止过高或过低的电压对电气设备产生损坏。
同时，相邻两台变压器之间应有电压控制装置，以保证电压一致。
3.正确的相序和相位
并列运行变压器还需要正确的相序和相位。
相序和相位的不一致会导致变压器之间的电流不平衡，从而影响系统的稳定性和运行效率。
因此，在并列运行变压器时，相序和相位的正确设置和调整也是非常关键的。
4.电流平衡和短路保护
在并列运行变压器时，还需要保证电流平衡和短路保护，以避免电流不平衡和短路现象对系统的影响。
短路保护应对每台变压器的短路能力进行准确计算和设置，以确保在短路条件下系统的安全可靠操作。
5.保持并列变压器的可靠性
为了保证并列运行变压器的可靠性，应注意以下方面：
（1）避免过载。
（2）定期进行检查和维护。
（3）设置最大运转时间，及时进行检修或更换。
（4）加强绝缘检查，保证设备不间断运行。
（5）及时清洁设备表面和附着物，保持正常通风和散热。
6.合适的通路
高电流密度通道必须进行气流和水流的优化调整，以确保油温、绕组温度和表面温度均匀分布，进一步保证设备的安全可靠运行。
7.合理地控制谐波
在设备运行过程中不可避免地产生谐波，其会使设备中出现许多负面影响，如电力损耗、设备热量损失、非线性栅极的失真等。
利用谐波滤波器应该尽量减少谐波，并且保证滤波器本身的电容性能，准确日志安排维护和更换。
8.分配负载均衡
分配负载超载是在并联运行的变压器中最突出的问题。
如何在负载分布中合理地分配电流和热平衡是设计者和用户需要重点考虑的问题。
需要明确的是，对于极端情况，合理的备用设备是必要的，在备用战略中应合理地调整负载的协调分配。
三、安全保障
1.电缆的搭接
在并列运行变压器时，需要在电缆搭接处采取严格的安全措施，如采用隔板等方法分开电缆，防止电缆之间发生短路而导致事故。
2.绝缘的保护
在变压器的运行过程中，需要严格控制其绝缘性能。
在进行绝缘维护时，应有专业操作人员进行操作，严格限制和监测操作过程中的用电量和运行情况，以避免绝缘材料在环境压力下造成损坏。
3.防火
由于变压器产生的热量较高，需要进行结构组装，并且在成品运输中采取严格的安全措施，以确保变压器运输时不会受到外界的损害。
4.稳定的电压
在并列运行变压器时，应保证设备的输入和输出电压稳定，以保证设备的稳定运行。
当电压波动或不稳定时，需要进行紧急维护和操作。
5.防警报响起
当变压器发生故障时，应立即采取对应的措施进行维护，避免设备发生损坏，同时防止尖锐和危险提示任意响起。
四、总结
并列运行变压器是现代电力系统中常见的电力传输方案，可以提高电力系统的可靠性和灵活性。
在实际应用过程中，需要予以注意合适的制造、设备技术、安全保障等方面的要求，同时协调电压平衡、保持负载平衡等各个方面，以保证设备的正常稳定运行。
