探地雷达的发展与现状
论探地雷达现状与发展_陈义群
作者简介 : 陈义群(1981 — ), 男 , 长江大学地球物理与石油资源学院 2002 级在读硕士研究生 , 研究方向为探地雷达数据处理方法研 究。
150 工 程 地 球 物 理 学 报 (Chinese Jour nal of Engineering Geo phy sics) 第 2 卷 交界面会产生电磁波反射 。 由于地下介质具有比
Abstract : Ground penet rating radar has been already widely used in the f ields of hy dro logy , engineering , envi ronm ent et c , and it s range o f application is still ex panding const ant ly. T he st atus quo and f ut ure of g round penet rati ng radar are a question very concerned at present . T his paper brief ly review s the development and t he st atus quo of g ro und penet rating radar technique , analy ses it s research and application st atus , mainly including dat a processing methods and t heo re tic fo rw ard com put ation research , emphatically discusses some pro blem s e xisting at present about si ng le - t ransmit single - receive radar and bring s f orw ard t he idea of phased array g ro und penet ra ting radar. It s basic thought i s to apply ripe phased array technolog y i n milit ary af fairs at present to g round penet rati ng radar , so as to overco me the deficiency t hat the current radar has. T he paper point s out t hat phased ar ray gro und penet rat ing radar may be a ki nd of technolog y that has the prospect very m uch. Key words : g round penet rating radar ; pro gress ; phased array ; beaming w ave ; scanning detect
雷达发展现状
雷达发展现状
雷达是一种利用电磁波进行探测和测量的技术，广泛应用于航空、航海、军事和气象等领域。
目前，雷达发展已经取得了重大的突破和进展，以下是雷达发展的一些现状：
1. 多功能雷达：传统雷达通常只能实现单一功能，如目标探测、跟踪和定位等。
而现代雷达具备多功能的能力，可以同时进行大气探测、地面监测、海洋监测等任务，提高了雷达系统的综合性能。
2. 脉冲压缩雷达：为了提高雷达的分辨率和探测精度，脉冲压缩雷达成为了一种重要的发展方向。
该雷达可以通过利用压缩脉冲技术，在时间和频域上实现高分辨率的探测和测量，广泛应用于远程探测和目标识别。
3. 相控阵雷达：相控阵雷达是一种使用多个天线单元形成的电子束进行目标探测和跟踪的雷达系统。
相比传统的机械扫描雷达，相控阵雷达具有更快的扫描速度、更高的探测精度和更强的抗干扰能力，适用于复杂多变的作战环境。
4. 洞察雷达：洞察雷达是一种能够穿透地下或地表深层探测的雷达技术。
它可以通过探测地下的波纹、空洞、水源等目标，为地质勘探、资源勘测和环境监测提供有力的手段，对于石油、矿产、军事等领域具有重要意义。
5. 雷达数据融合：随着信息技术和人工智能的发展，雷达数据融合成为了一个热点领域。
通过将多个雷达系统的数据进行融
合，可以实现更全面、更准确的目标识别和跟踪，提高雷达系统的工作效率和可靠性。
总的来说，雷达技术在不断深化和创新，以适应不同领域的需求。
未来，随着信息技术的快速发展，雷达的功能和性能将会进一步提升，为人类的探索和发展带来更广阔的可能性。
探地雷达最新发展概述
探地雷达最新发展状况概述随着探地雷达应用范围的不断扩大，对探地雷达技术也提出了新的挑战。
它要求探地雷达具有更高的分辨率、更大的穿透深度，提供更丰富的地下信息。
关于天线方面，研制一种高方向性、宽频带、高发射率、体积轻便的天线成为一个重要的课题。
另一方面，如何改进电磁波发射机的技术指标，达到加大辐射能量，增加探测深度的目的也是探地雷达技术面临的一项重要研究内容。
变频天线的出现使雷达系统变得更加轻巧和方便。
它不但具有改变中心频率的能力，而且可发射较低频率的信号。
它可以利用各种频率扫描并进行综合分析，不但可以获得更丰富的地下信息，而且还使薄层的识别成为可能。
它避免了传统雷达系统常需配置多种工作频率的天线从而导致系统重量增加、操作复杂的弊端。
多道雷达系统可以同时对多个天线或天线对进行操作。
每道既可接受相同频率的天线，也可接收不同频率的天线。
而其参数既可单独设置，也可以统一设置。
多道雷达系统克服了单道雷达系统在面积性扫描中的缺陷，并可实现时间倾角扫描叠加技术，使地下目的体高质量三维成像的实现成为可能。
此外，按特定的几何形态排列天线，有可能形成可控制或聚焦的复杂雷达信号，文17给出了线性阵列两种天线间隔对应的辐射极性图的比较，说明天线距越宽，聚焦作用越强。
文20提出了一套新的探地雷达思想，即三维探地雷达系统。
它以多道雷达系统为基础，以大量模型为核心，综合二维横断面信息，最后形成地层三维图像。
这是探地雷达发展的新方向。
就探地雷达数据处理方面而言，除已有的带通滤波、频率波数滤波外，反褶积和偏移技术是当前的两大热门课题。
反褶积是把雷达记录变成反射系数来消除大地干扰和天线瞬变及多次反射，达到提高数据垂直分辨能力的目的。
但是，已有学者指出，由于地下介质的复杂性和噪声影响，反褶积处理的效果较之原始数据并没有多大的提高。
这是因为，对褶积来讲，雷达电磁波的高衰减性和地下介质的频散现象，使得电磁脉冲子波在地下传播时要发生很大的变化，导致子波估计常出现很大的偏差。

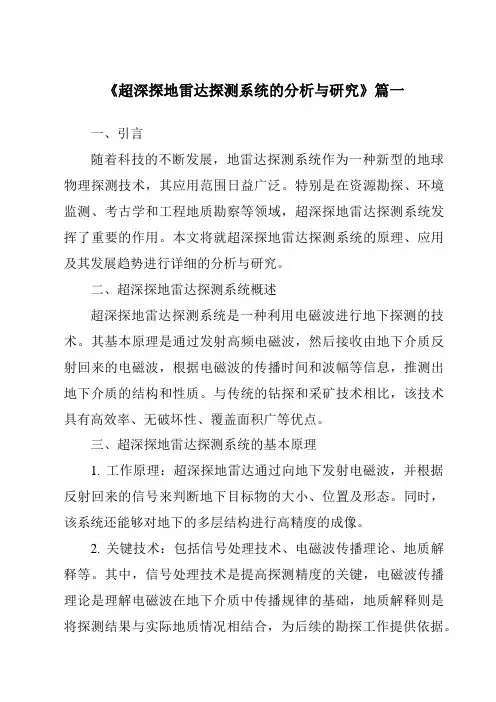

《超深探地雷达探测系统的分析与研究》范文
《超深探地雷达探测系统的分析与研究》篇一一、引言随着科技的不断发展，地雷达探测系统作为一种新型的地球物理探测技术，其应用范围日益广泛。
特别是在资源勘探、环境监测、考古学和工程地质勘察等领域，超深探地雷达探测系统发挥了重要的作用。
本文将就超深探地雷达探测系统的原理、应用及其发展趋势进行详细的分析与研究。
二、超深探地雷达探测系统概述超深探地雷达探测系统是一种利用电磁波进行地下探测的技术。
其基本原理是通过发射高频电磁波，然后接收由地下介质反射回来的电磁波，根据电磁波的传播时间和波幅等信息，推测出地下介质的结构和性质。
与传统的钻探和采矿技术相比，该技术具有高效率、无破坏性、覆盖面积广等优点。
三、超深探地雷达探测系统的基本原理1. 工作原理：超深探地雷达通过向地下发射电磁波，并根据反射回来的信号来判断地下目标物的大小、位置及形态。
同时，该系统还能够对地下的多层结构进行高精度的成像。
2. 关键技术：包括信号处理技术、电磁波传播理论、地质解释等。
其中，信号处理技术是提高探测精度的关键，电磁波传播理论是理解电磁波在地下介质中传播规律的基础，地质解释则是将探测结果与实际地质情况相结合，为后续的勘探工作提供依据。
四、超深探地雷达探测系统的应用1. 资源勘探：在石油、天然气、地下水等资源的勘探中，超深探地雷达探测系统可以快速准确地确定资源的位置和分布情况，为资源开发提供重要依据。
2. 环境监测：该系统可以用于地质灾害的监测和预警，如滑坡、泥石流等，还可以监测土壤污染和地下水污染等环境问题。
3. 考古学：在考古领域，超深探地雷达探测系统可以帮助考古学家了解古代遗址的地层结构和遗址分布情况，为考古发掘提供重要信息。
4. 工程地质勘察：在工程地质勘察中，该系统可以用于确定地下岩土的分布和性质，为工程设计提供依据。
五、超深探地雷达探测系统的发展趋势1. 更高精度：随着技术的不断发展，超深探地雷达探测系统的精度将不断提高，能够更准确地反映地下介质的结构和性质。
雷达技术发展历程及未来发展趋势
雷达技术发展历程及未来发展趋势一、发展历程雷达技术是一种利用电磁波进行探测和测量的技术，广泛应用于军事、航空、气象、导航、地质勘探等领域。
雷达技术的发展可以追溯到二战期间，随着科学技术的不断进步，雷达技术也在不断发展演变。
1. 早期雷达技术（20世纪30年代至50年代）早期的雷达技术主要以机械扫描雷达为主，使用脉冲信号进行目标的探测和测量。
这种雷达技术虽然在二战期间发挥了重要作用，但由于技术限制，其性能和精度相对较低。
2. 进阶雷达技术（20世纪50年代至80年代）进入20世纪50年代后，随着电子技术的快速发展，雷达技术得到了长足的进步。
首先是引入了连续波雷达技术，通过连续的电磁波进行目标的探测和测量，提高了雷达的探测距离和精度。
同时，雷达的工作频率也得到了提高，从毫米波段逐渐发展到毫米波段和光波段，进一步提高了雷达的性能。
3. 现代雷达技术（20世纪80年代至今）进入20世纪80年代后，雷达技术进一步迈入了现代化阶段。
随着计算机技术的快速发展，雷达的信号处理能力得到了大幅提升，实现了更高的目标探测和跟踪精度。
此外，雷达技术还引入了多普勒效应，可以对目标的运动状态进行测量和分析，提高了雷达的目标识别能力。
二、未来发展趋势随着科学技术的不断进步，雷达技术在未来仍将继续发展演进，以下是未来雷达技术的一些发展趋势：1. 高频高分辨率雷达未来的雷达技术将继续提高工作频率，从而实现更高的分辨率。
高频高分辨率雷达可以更准确地识别和跟踪目标，对于军事、航空等领域具有重要意义。
2. 多模态雷达多模态雷达是指同时使用多种不同工作频率或者波束模式的雷达系统。
通过多模态雷达可以综合利用不同频率的优势，提高雷达的性能和可靠性，适应不同的应用场景。
3. 主动相控阵雷达主动相控阵雷达是指通过控制阵列中的每一个发射/接收单元的相位和幅度来实现波束的电子扫描。
相比传统的机械扫描雷达，主动相控阵雷达具有更快的扫描速度和更高的灵便性，可以实现更高的目标探测和跟踪能力。
探地雷达在道路工程检测的应用
探地雷达在道路工程检测的应用道路作为交通运输的重要基础设施，其质量和安全性直接关系到人们的出行和经济的发展。
为了确保道路的良好性能和可靠性，需要采用有效的检测技术对其进行评估和监测。
探地雷达作为一种先进的无损检测技术，在道路工程检测中发挥着越来越重要的作用。
一、探地雷达的工作原理探地雷达是一种利用高频电磁波来探测地下介质分布的设备。
它通过向地下发射高频电磁波脉冲，这些电磁波在地下传播过程中遇到不同电性介质的界面时会发生反射和折射。
探地雷达接收并记录这些反射波的时间、振幅和相位等信息，通过对这些数据的处理和分析，可以推断地下介质的结构、性质和分布情况。
在道路工程检测中，探地雷达通常使用的电磁波频率在几百兆赫兹到数吉赫兹之间。
电磁波在道路结构层中的传播速度取决于介质的电性参数，如介电常数等。
通过测量电磁波在不同层位的传播时间，可以计算出各层的厚度；而反射波的振幅和相位变化则可以反映介质的电性差异，从而判断道路结构层中是否存在缺陷、空洞、含水区域等异常情况。
二、探地雷达在道路工程检测中的应用领域1、道路结构层厚度检测准确测量道路结构层的厚度对于评估道路的承载能力和使用寿命至关重要。
探地雷达可以快速、无损地检测出沥青面层、水泥稳定基层、底基层等各层的厚度，与传统的钻孔取芯检测方法相比，具有效率高、代表性强、不破坏路面等优点。
2、道路病害检测道路在使用过程中可能会出现各种病害，如裂缝、松散、脱空、沉陷等。
探地雷达能够探测到这些病害的位置、形态和大小，为道路的养护和维修提供准确的依据。
例如，对于裂缝病害，探地雷达可以检测出裂缝的深度和走向；对于脱空病害，能够确定脱空区域的范围和程度。
3、道路基层和路基含水量检测含水量是影响道路基层和路基稳定性的重要因素。
探地雷达可以通过测量电磁波在介质中的传播特性来间接推算出含水量的分布情况，帮助工程人员及时发现潜在的水损害问题，并采取相应的措施进行处理。
4、地下管线探测在道路改扩建或维护工程中，需要了解地下管线的分布情况，以避免施工对管线造成破坏。
探地雷达方法原理简介
Examples of continuous data acquisition at speed of 3.5km/h (top left fig.),7km/h(top right), 14km/h(bottom left), and 28km/h(bottom right) respectively.
SIR-20 Radar console (GSSI)
GSSI探地雷达3000型
400MHZ屏蔽天线
4、国外其它系列探地雷达系统
SPR scan radar system(ERA Technology,U.K.)
Seeker SPR 探地雷达系统 其前身是英国ERA航空电子 工程公司开发研制，能探测 非金属塑胶地雷。现由美国
SUBECHO-350 (300MHz 机载)
SUBECபைடு நூலகம்O-350 (300MHz ） 空气耦合天线
二、发展历史及现状
电磁学发展过程简介：
1785年，库仑研究电荷之间的相互作用； 1786年，伽伐尼发现了电流； 1820年，奥斯特发现了电流的磁效应； 1831年， 法拉第发现电磁感应现象； 1864年， 麦克斯韦总结出了麦克斯韦方程组，提出
了光的电磁理论，并预言了电磁波的存在。 1888年， 赫兹证实了电磁波的存在。
US Radar/Subsurface Imaging Systems公司进一 步开发研究。 天线主频：2G，1G，500M, 250M系列天线。 系统动态范围：>130dB 时间窗范围：6.3~820 ns.
Groundvue 5（2～6G)
Groundvue 6(15M)
英国UTSI ELECTRONICS 公司 Groundvue系列
1970～1980：GSSI, SSI等国际著名的探地雷达开发与
论探地雷达现状与发展
论探地雷达现状与发展探地雷达现状与发展：从技术到应用的探索探地雷达（GPR）是一种利用高频电磁波探测地表以下物体特性的技术。
由于其具有无损、高效、准确等优点，GPR技术在考古、环境保护、地质调查、建筑工程等领域得到了广泛应用。
本文将介绍探地雷达的现状、优缺点以及未来的发展方向。
一、探地雷达的现状1、技术特点探地雷达作为一种非侵入性探测方法，具有以下技术特点：（1）高分辨率：GPR可以获得高分辨率的图像，能够准确区分不同性质的目标体。
（2）无损性：GPR不会对探测对象造成损伤，适用于各种材质的探测。
（3）快速性：GPR数据采集速度快，可以实现大面积扫描。
（4）抗干扰能力强：GPR对于环境噪声和其他电磁波干扰具有较强的抗性。
2、应用领域探地雷达在以下领域有广泛应用：（1）考古学：GPR可以用于确定遗址的分布、结构和年代等。
（2）环境保护：GPR可用于探测地下管线、污染源等，为环境治理提供依据。
（3）地质调查：GPR可用于研究地质构造、矿产资源分布等。
（4）建筑工程：GPR可以检测建筑物的地下基础、地下管线等，确保施工安全。
二、探地雷达的优缺点1、优点（1）高分辨率：GPR可以获得高分辨率的图像，能够准确区分不同性质的目标体。
探地雷达是一种利用高频电磁波探测地表以下物体特性的技术，具有无损、高效、准确等优点，在考古、环境保护、地质调查、建筑工程等领域得到了广泛应用（2）无损性：GPR不会对探测对象造成损伤，适用于各种材质的探测。
（3）快速性：GPR数据采集速度快，可以实现大面积扫描。
（4）抗干扰能力强：GPR对于环境噪声和其他电磁波干扰具有较强的抗性。
2、缺点然而，探地雷达也存在一些缺点：（1）对环境和地形要求较高。
由于电磁波的传播特性，GPR在复杂地形和恶劣环境下的探测效果会受到一定影响。
（2）成本相对较高。
探地雷达设备及数据解析成本较高，对于一些需要大面积探测的项目来说，可能会增加额外的成本。
（3）技术门槛较高。
