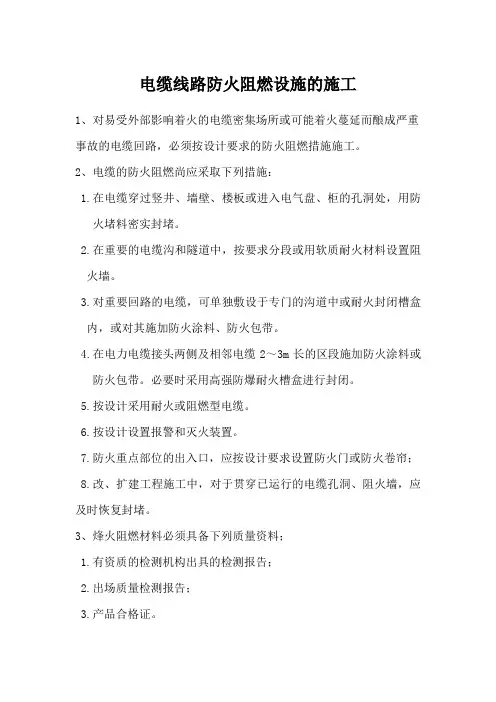

电缆线路防火阻燃设施的施工
电缆线路防火阻燃设施的施工1、对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工。
2、电缆的防火阻燃尚应采取下列措施：1.在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵。
2.在重要的电缆沟和隧道中，按要求分段或用软质耐火材料设置阻火墙。
3.对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带。
4.在电力电缆接头两侧及相邻电缆2～3m长的区段施加防火涂料或防火包带。
必要时采用高强防爆耐火槽盒进行封闭。
5.按设计采用耐火或阻燃型电缆。
6.按设计设置报警和灭火装置。
7.防火重点部位的出入口，应按设计要求设置防火门或防火卷帘；8.改、扩建工程施工中，对于贯穿已运行的电缆孔洞、阻火墙，应及时恢复封堵。
3、烽火阻燃材料必须具备下列质量资料；1.有资质的检测机构出具的检测报告；2.出场质量检测报告；3.产品合格证。
4、防火阻燃材料在使用时，应按设计要求和材料使用工艺提出施工措施，材料质量与外观应符合下列要求：1.有机堵料不氧化、不冒油，软硬适度具有一定的柔韧性；2.无机堵料物结块、无杂质；3.防火隔板平整、厚薄均匀；4.防火包遇水或受潮后不板结；5.防火涂料无板结、能搅拌均匀；6.阻火网网孔尺寸大小均匀，经纬线粗细均匀，附着防火复合膨涨料厚度一致。
网弯曲时不变形，不脱落，并易于曲面固定。
5、涂料应按一定浓度稀释，搅拌均匀，并应顺电缆长度方向进行涂刷，涂刷厚度或次数、间隔时间应符合材料使用要求。
6、包带在绕包时，应拉紧密实，缠绕层数或厚度应符合材料使用要求。
绕包完毕后，每隔一定距离应绑扎牢固。
7、在封堵电缆孔洞时，封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。
8、阻火墙上的防火门应严密，孔洞应封堵；阻火墙两侧电缆应施加防火包带或涂料。
9、阻火包的堆砌应密实牢固，外观整齐，不应透光。
油库电气工程建设的防火与防爆
统都涉及 防爆安全 问题 。由于油库 中储存 介质 的易燃、易爆 特性 ，油库 中发生火灾 ，很容 易引起爆炸 ，电气设 备的漏电 除了造成人 员触 电伤害 外，也极容 易引发 火灾甚至爆 炸 ，因 此这三大 方面 的防范工作在油库基础 建设 阶段 也就成 为重中
、
布线方面
苏 台山油库 的室外 电力电缆 。利 用电气 电缆 沟敷设 ，通 信 电缆 利 用 控 制 电缆 沟 敷 设 。 电 力 电缆 和 控 制 电缆 在 隧道 内 及油罐 区内共用 电缆槽盒 ，分区敷设 ，其余 室外铠 装电缆均 直埋敷设。 由于施工管理水平 的差异 以及施工 队伍 的整体素 质参差不齐 ，在油库建设施工 中存在 不少问题 。例 如油库 长
件 （ 如 电容、油气探测头 ），应按厂家规定 ，停 电后延迟一 定 时 间 ，放 尽 能量 后 再 开 盖 子 。
苏 台 山 油库 电缆 线 路 施 工 图
（ 六 ） 在现场检修 中，不准使用非防爆型的仪表、照明 灯 具 、 电话 机 等 。所 用 工 具 采 用 无 火花 防爆 工 具 。 （ 七 ） 禁止改变本安型设备 内部的 电路、线路。更换防 爆 电气设备的元件 ，必须与原规格相同 ：其 电池更换 必须 在 安全区域 内进行 ，同时必须换 上同型号 、规格的 电池。 （ 八 ） 严禁带 电拆卸防爆灯具和更换防爆灯管 （ 泡 ）， 严 禁用普通照明灯具代替防爆灯具 ，不得随意改动防爆灯具
四、 电气设备的安装 与接 线
在施工过程中 ，应充分理解设计意 图，规范施工。 （ 一 ）安装 。尽可 能把 电气设 备安 装在 危险程 度小 的
焊接、切割作业中的防火防爆安全措施
焊接、切割作业中的防火防爆安全措施焊接、切割作业在工业、建筑、制造等领域有着广泛应用，但同时也伴随着安全隐患，如火灾、爆炸等。
因此，在进行焊接、切割作业时需要采取防火防爆安全措施，保护人员和设备安全。
一、防火安全措施1.选择合适的工作场所：焊接、切割作业不宜在可燃、易燃气体和液体的周围进行。
工作场所应通风良好，避免积聚易燃气体引发爆炸。
2.清理工作场地：在进行焊接、切割作业之前，应清理工作场地，保持工作场地干净整洁，避免火花落入杂乱的物品中引起火灾。
3.使用防护措施：在进行焊接、切割作业时应使用防护措施，如焊接面罩、护目镜、手套、防护鞋等，以防工作过程中产生的火花伤及操作人员。
4.使用防火设备：在进行焊接、切割作业时应配备专业的防火设备，如灭火器、砂桶、水桶等。
并建议在工作场所附近安装火灾警报器，一旦发现火灾及时处置，以保证人员和设备安全。
二、防爆安全措施1.选用防爆设备：在进行焊接、切割作业时应选用专业的防爆设备，如防爆灯、防爆电气开关、防爆电缆等，以防止产生静电或火花引发爆炸。
2.检查设备质量：在使用电焊机等设备时，应检查设备是否合格，如电缆是否老化、插头接头是否正常，以及设备是否署有防爆标志等。
3.清洁设备和工具：在进行焊接、切割作业之前应清洁设备和工具，尤其是火花可能沾染油脂时，应及时清洗。
设备和工具的清洁能有效防止部分火花固定在设备、工具表面，降低静电的产生。
4.注意操作员个人安全：焊接、切割操作员应穿戴防爆防静电服，避免静电产生。
并避免使用有铁质装饰物等反光性材料，以防因反光性材料发生的静电所引发的安全事故。
在进行焊接、切割作业时，应遵守国家相关标准和规定，严格按照安全操作规程进行作业，严格落实各项安全措施和规定。
保护人员和设备安全是最重要的，应使安全措施和操作规程有机结合，杜绝火灾和爆炸的发生。
电缆防火设计、施工和验收标准
一．范围本标准规定了电缆敷设工程得防火措施与对设计、制造、施工安装得基本要求。
本标准适应与工程建设中,防止因电缆着火延燃造成火灾事故扩大，而采取得各种类别得防护措施.二．总则1。
为使电缆防火措施得设计、施工作到安全可靠、经济适应、符合国情、便于施工与运行维护,特制订标准.2.本标准适用于新建、扩建、老厂改造工程得电缆敷设中防止电缆着火延燃得设计、施工验收。
3．电缆防火设计与施工验收,除应遵守本标准外,尚应符合国家级电力行业有关标准、规程、规范。
４。
本标准所指电缆防火封堵指封、堵、隔、涂、包。
电缆防火设计与施工（一）一般规定在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃,沿电缆延燃而使火灾事故扩大,应对电缆、电缆构筑物采取有效得防火封堵分隔措施.常见得须防火封堵得部位如下:１.对电缆易着火得部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。
2.发电厂与变电控制中心、重要车间、电缆通道进出口.3。
电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体得地段.4。
火电厂主厂房及辅助厂房通向外部得所有接口.5.火电厂锅炉房及气轮发电机房。
6。
火电厂发电机室内外接口处。
7。
火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室得通道及电缆进入盘、柜、屏、台、箱等得孔洞。
８．火电厂锅炉房磨煤机附近、煤仓间得皮带层、制粉系统得泄压阀。
9.电缆竖井在零米层与隧道得借口、及穿过各层楼板得竖井口.10、电缆隧道与沟道得接口处.11、电缆隧道公用主沟道得分支处。
１2、电缆隧道多段配电装置对应得沟道适当分段处.13、电缆穿墙处14、电缆沟及电缆沟得接口处。
15、主控室、网孔室、继电器室、通讯楼电缆出入口。
16、屋内配电装置得电缆出入口、进入设备得洞、口。
1７、火电厂输煤配电室、碎煤机室、输煤线桥、电处尘配电室、脱硫装置等电缆出入后处。
18、厂区电缆隧（沟)道、架空电缆桥架直线段每隔40—６0m为一个防火分隔点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆接头防爆、防火必要性
1前言
由于城市发展规划的要求，电缆隧道的使用越来越多，给人们带
来极大的方便。但也存在着不少的问题，其中电缆接头发生爆炸引起
电缆隧道内火灾是最严重的问题。在全国已有多起由于电缆电缆接头
爆炸引起隧道内火灾事故发生的案例。由于地下隧道空间狭窄、障碍
物多、电缆内部可燃物复杂（绝缘材料复杂）、电缆密集、通风差，电
缆失火后高温浓烟易积聚（hcl、co）又会释放出大量的有害气体，给
灭火工作带来了很大的难度，从而造成大面积的电缆受损。下面仅以
电缆隧道内的电力电缆接头测温的必要性及电缆中间接头的防爆、灭
火做一些论述。2隧道内电缆火灾原因分析及特点
引起隧道内火灾的原因可分为两类：一类是由于外界火源引起的
火灾，由于电缆隧道是封闭式的与外隔绝，这种可能性比较小。另一
类就是由于电缆本体故障引起的火灾事故，这类事故发生的可能性比
较大，其中电缆接头故障导致的故障最多，据统计占电缆事故总量的
70﹪，其原因是由于电缆中间接头制作工艺粗糙，制作质量不良，压
接头不紧，接触电阻过大，电缆绝缘或缆芯受潮等，在长期运行过程
中电缆中间接头的温度升高，直到过热烧穿绝缘，最终导致电缆接头
爆炸产生电弧，引起火灾。
电缆接头故障点的温度是由低到高慢慢变化的，也就是说故障点
的不会突变的，根据分析，如果我们在电缆中间接头处安装了光纤测
温系统，就能及时准确地监测到电缆运行温度参数，当电缆温度发生
异常时，我们就能及时发现故障隐患并及时对其进行处理。如果电缆
中间接头安装了防爆盒及自动灭火系统，那么当电缆发生爆炸时，就
不会因电缆中间接头爆炸而伤及其它电缆，同时自动灭火系统就会自
动启用，控制火焰蔓延，使故障不会进一步扩大，把损失降到最低。
电缆隧道内的火灾不论是什么原因引起的，电缆在着火后都具有蔓延
快、火势猛、灭火难、抢修难、损失严重的特点，所以必须引起我们
的高度重视。
电缆中间接头是一种易爆物，而隧道内有10KV与110KV电缆同
隧道敷设，隧道内电缆密集，多层电缆或电缆交叉叠放，发生火灾时
电缆会形成立体燃烧，再加上电缆竖井的高差形成自然抽风，使隧道
内产生气流，加之燃烧时释放的热量不易散发，隧道内温度聚升，因
此隧道内一旦着火，火势发展的特别迅猛，火势会很快延燃扩大。电
缆着火时还会产生大量的烟雾和有毒气体（如hcl、Co等），加上隧道
内地方狭小，大量烟气难以排出，消防人员难以投入灭火工作，使火
势不能控制在小范围内，使抢修人员不能即时进入隧道内抢修，延长
停电时间，电缆火灾事故所造成的损失是非常严重的。同时电缆火灾
还具有特殊的危险性，那就是如果二次控制回路失灵，极易造成事故
的扩大，如电网主设备损坏，越级跳闸等，使得设备难以修复或造成
大面积的停电的重大事故。3电缆接头温度监测、自动灭火系统及电缆
接头防爆盒
电缆中间接头光纤测温系统、自动灭火系统参照电缆设计规范，
利用电子技术和自动控制技术，
