增强型气动打标机针头动力学模型分析
EquipmentManufactringTechnologyNo.10，2008
随着市场经济的快速发展，品牌推广和品牌保护已成为
市场营销的必然之路。目前在国内钢铁深加工企业中，知名的
钢板和钢管生产企业积极推进相关工作，逐步应用气动标记
机在产品表面标记公司品牌ＬＯＧＯ图案和产品规格技术参数
等文字，获得了良好的市场效果。像这类要求在大型钢铁产品
表面进行醒目的图形和文字的标记，普通的气动打标机是不
能完成的。普通标牌打标机的打标深度在０．１～０．２ｍｍ，而大型
钢板的标记深度要求至少达到０．４ｍｍ。因此，必须开发出强力
冲印打标机来适应市场的需求。通过对气动打标机冲印针头
的工作原理进行深入分析，建立了相应的动力学模型。将理论
计算结果与试验数据对比，全面分析相关技术参数的变化对
冲印针头工作过程产生的影响。
１增强型气动打标机针头工作过程与原理
打标机的打标工作是由钢质针头和钢套组成的冲针系统
来完成的。针头先在二维运动机构的带动下，移动到打标平面
上的指定位置，然后钢针在气缸体内作往复运动，针头的顶尖
部位正面撞击需要标记的物体表面，留下一点凹痕。每冲一个
点，钢针移动到下一位置，再冲下一点。针头在打标表面沿文
字笔划方向移动，冲出一串凹痕，从而组成文字和图案。各个
文字或图案冲印点的位置由专用的计算机软件控制。
打标样件见图１。
针头冲击运动的动力来自缸体内的高压空气。气体推动
钢针的尾部，使钢针达到一定的速度，撞击物体表面并作短暂
停留，完成一点打标，然后气体减压，钢针在弹簧回复力作用
下回到原始位置。钢针的每一次往复运动，实际上是独立的动力学运动过程。为获得更深的冲印痕迹，对冲针系统工作过程
进行动力学分析。
２建立动力学模型
针头和钢套组成的冲针系统的力学模型见图２。图２（ｂ）
为针头部位受力分解。
图示说明：
H———针头在气缸内总行程；
L———针头压入物体内部圆锥面的展开半径；
t———压入深度；
r———针头压入半径；
P———气缸推力；
N———水平分力；
F———法向压力；
θ———针头倾角。增强型气动打标机针头动力学模型分析
刘昌勇
（武汉嘉铭激光有限公司，湖北武汉４３０２３３）
摘要：增强型气动打标机适用于大型钢铁产品的表面打标，其标记深度是普通打标机的３～４倍。建立冲针打标系统的动力学模型，将理论计算结果与试验数据对比，深入分析了冲针系统的参数和外部条件对打标深度的影响。指明了在增强型气动打标机的设计和调试过程中相关结构和动力参数的选择方法。关键词：气动打标机；冲针；打标深度；冲压系统中图分类号：ＴＰ３３４．８文献标识码：Ａ文章编号：１６７２－５４５Ｘ（２００８）１０－００３４－０２
收稿日期：２００８－０７－２２作者简介：刘昌勇（１９６５—），男，湖北宜昌人，机械工程师，研究方向：精密机械
。图１
打标样件ＦＮ
夼
夼进气口汽缸物体表面压簧冲针
θHPL
r
t
图２冲针系统的力学模型（ａ）
（ｂ）34《装备制造技术》２００８年第１０期
３冲针运动分析
３．１钢针的动能和冲击深度
（１）钢针在气体推力P作用下，获得动能W１：
W１＝P×H（１）
（２）钢针压入物体过程中，受到阻力F。假设钢针头部是
光滑的，锥面上只受法向正压力F。
根据第三强度理论即Ｔｒｅｓｃａ屈服条件，正压力F产生的
应力达到材料的屈服应力时，物体发生塑性变形。这里考虑到
钢针压入深度不深，忽略压入时物体的表面凸起。
F＝σs×圆锥表面积（σs为物体材料的屈服应力）
F＝σｓπrL＝σｓπr２／Ｓｉｎθ
N＝FＳｉｎθ＝σｓπr２＝σｓπt２ｔｇ２θ
（３）钢针压入物体过程中，阻力做功W２。
W2=t
0乙Ndt=ξ
０乙σsπt2tg2θdt
W２＝１３πσｓt３ｔｇ２θ（２）
（４）根据动能定律，∑W＝Δmv
W１－W２＝Δ１２mv２
W３＝Δ１２mv２
式中W３为压缩弹簧做功，v是冲针的速度。
W１－W２＝W３W１＝W２＋W３P×H＝１３πσｓt３ｔｇ２θ＋W３
t３＝３（PH－W３）／（πσｓｔｇ２θ）（３）
t＝３（PH－W３）／（πσｓｔｇ２θ）３姨
从以上方程式（３）推断：为获得更深的冲击深度t，可以采
取以下三项措施：
１）增加气体推力P；
２）增加气缸的运动冲程；
３）减小冲针针尖的倾角。
３．２钢针工作的其他影响因素
钢针在实际工作中需要考虑的因素很多，详细分析如下：
（１）为保证针尖有足够的寿命，倾角θ不能太小，根据实
践经验，θ取值在４５°至６０°，现取４５°。
（２）从理论上讲，可以增加冲针系统的冲程，使冲针获得
更大的动能。但增加冲程会增多冲针的运动时间，冲击过程延
长，打标效率下降。为保证较快的冲击运动频率，通常要求
５０Ｈｚ。冲针的冲程设定在１０ｍｍ以内，可取６～８ｍｍ。
（３）在冲程和针尖角度确定以后，只有通过加大气体的压
力和气缸的截面积，才能使冲针的冲击深度增加。
（４）我国现行工业标准中，一般工业用气体压力在０．８ＭＰａ
（约８ｋｇｆ／ｃｍ２）以下。如果气体使用压力超过０．８ＭＰａ，设备的额
定压力必须达到中高压力范围，气路设备的制造和运行成本势必会大幅增加。因此，压缩空气的使用压力，仍然控制在
０．５～０．６ＭＰａ。
４理论计算与实验数据
设计参数如下：
P＝气缸截面积×p＝３．１４×R２×p
气缸截面积＝３．１４×R２；
空气压强p＝０．２ＭＰａ
气缸半径R＝１０ｍｍ
冲针行程H＝６ｍｍ
估算：
W３＝１２（H×弹簧力）＝１２（０．００６×４）＝０．０１２Ｎ·ｍ
普通碳钢屈服应力２３５ＭＰａ，实际增加氧化皮系数１．２倍，
σＳ取２８２ＭＰａθ＝４５°
按国际标准单位代入方程式（３）并计算：
t３＝３（PH－W３）／（πσｓｔｇ２θ）
t３＝３（３．１４×０．０１２×０．２×１０６×０．００６－０．０１２）／（３．１４×
２８２×１０６×ｔｇ２４５°）
t３＝１．２２×１０－９
t＝１．０７×１０－３ｍ＝１．０７ｍｍ
我们采用２￣３ｍｍ薄板作试验，得到打印的字凹痕深度在
０．９４～１．３２ｍｍ之间（见表１）。
由表１冲针系统动力模型计算结果可知：在冲针行程和针
尖角度不变的情况下，气缸压力增大，打标深度增加；气缸半
径增大，打标深度增加。气缸半径的变化对标记深度的影响，
远大于气缸压力对标记深度的影响。对比试验数据，气缸压力
和气缸半径对实际标记深度的影响与理论计算值是一致的，
实验测得数据与理论计算结果偏差小于１５％。
由于在打标过程中钢板的安装由两螺钉固定，钢板与工
作台之间有间隙，打标时产生震动，影响实际打标的深度。
５结论
增强型气动打标机冲针系统动力学分析，基本符合打标
机冲针系统的工作过程，说明了系统内关键参数与冲印深度
之间的相互关系，对增强型气动打标机的工程设计和生产调
试有直接的指导意义
。气体压力Ｐ／ＭＰａ０．２０．３０．４０．２０．３０．４气缸半径Ｒ／ｍｍ１０１０１０１２１２１２冲针行程Ｈ／ｍｍ６６６６６６针尖角θ４５°４５°４５°４５°４５°４５°理论深度ｔ／ｍｍ１．０７１．２４１．３５１．２１１．４０１．５２实际深度／ｍｍ０．９４１．１２１．２０１．０５１．２２１．３２备注
１２３４５６序号表１改变气压和气缸半径对打标深度的影响数据对比表
（下转第４９页）35《装备制造技术》２００８年第１０期
内螺纹的设计也可以沿用上述外螺纹的设计方法，先在
零件实体内側进行螺旋线生成，然后进行一圈螺旋拉伸实体
生成，然后进行多次复制或三维阵列形成多圈螺旋拉伸实体，
最后将零件实体与所有螺旋拉伸实体进行布尔差集即可得到
内螺纹。
７结束语
本实例介绍的螺旋线生成程序，可以在任何内嵌ＡｕｔｏＬｉｓｐ解释器的ＡｕｔｏＣＡＤ软件中进行使用，凡是需要绘制圆柱型螺
纹零件均可在ＡｕｔｏＣＡＤ软件中加载并调用上述Ｌｉｓｐ程序，这
将大大提高绘图精度及绘图效率。
参考文献：［１］［２］
ＡｕｘｉｌｉａｒｙＴｈｒｅａｄＤｅｓｉｇｎａｎｄＩｍｐｌｅｍｅｎｔａｔｉｏｎＩｎＡｕｔｏＣＡＤ
ＹＡＮＬｉ－ｌｉ
（ＨａｉｎａｎＳｏｆｔｗａｒｅＰｒｏｆｅｓｓｉｏｎＩｎｓｔｉｔｕｔｅ，ＱｉｏｎｇｈａｉＨａｉｎａｎ５７１４００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：ＳｅｃｏｎｄａｒｙｄｅｖｅｌｏｐｍｅｎｔｗａｓｄｏｎｅｔｏＡｕｔｏＣＡＤｉｎｔｈｉｓｐａｐｅｒ，ｕｓｅＡｕｔｏｌｉｓｐｌａｎｇｕａｇｅｐｒｏｇｒａｍｍｅｄａｐｐｌｉｃａｔｉｏｎｐｒｏｇｒａｍｓｔｈａｔｃａｎｂｅ
ｌｏａｄｅｄａｎｄｉｍｐｌｅｍｅｎｔｅｄ，ｃｙｌｉｎｄｒｉｃａｌｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌｅｎｔｉｔｉｅｓｗａｓａｉｄｅｄｄｅｓｉｇｎｅｄｂｙｔｈｅａｐｐｌｉｃａｔｉｏｎｓｉｎＡｕｔｏＣＡＤ２００５，ｔｈｅｓｅｃａｎ
ｅｎｈａｎｃｅｔｈｅａｃｃｕｒａｃｙａｎｄｅｆｆｉｃｉｅｎｃｙｏｆｇｒａｐｈｉｃｓ．
Ｋｅｙｗｏｒｄｓ：Ｓｅｃｏｎｄａｒｙｄｅｖｅｌｏｐｍｅｎｔ；ＡｕｔｏＬＩＳＰ；Ａｕｘｉｌｉａｒｙ；Ｔｈｒｅａｄ；Ｄｅｓｉｇｎ吕素霞，何文平．现代机械制图［Ｍ］．北京：机械工业出版社，２００５．乔璐．ＡｕｔｏＣＡＤ２００４中文版三维设计范例入门与提高［Ｍ］．北京：清华大学出版社，２００４．
ＤｙｎａｍｉｃａｌＡｎａｌｙｓｉｓｏｆＰｕｎｃｈＵｎｉｔｏｎＰｏｗｅｒｆｕｌＰｎｅｕｍａｔｉｃＭａｒｋｅｒ
ＬＩＵＣｈａｎｇ－ｙｏｎｇ
（ＷｕｈａｎＧｅｍｍｉｎｇＬａｓｅｒＣｏ．，Ｌｔｄ．，Ｗｕｈａｎ４３０２３３，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｐｏｗｅｒｆｕｌｐｎｅｕｍａｔｉｃｍａｒｋｅｒｉｓｓｕｉｔａｂｌｅｆｏｒｔｈｅｔｈｉｃｋｓｔｅｅｌｐｌａｔｅｏｆｉｒｏｎｆａｃｔｏｒｙ．Ｉｔｓｍａｒｋｉｎｇｄｅｐｔｈｗａｓｔｈｒｅｅｏｒｆｏｕｒｔｉｍｅｓｔｈａｎｓｔａｎ－
ｄａｒｄｐｎｅｕｍａｔｉｃｍａｒｋｅｒ．Ｂａｓｅｄｏｎｄｙｎａｍｉｃａｌｍｏｄｅｌｄｅｒｉｖｅｄｆｒｏｍｐｕｎｃｈｕｎｉｔ，ｃｏｍｐａｒｉｎｇｃａｌｃｕｌａｔｅｄｒｅｓｕｌｔｓｗｉｔｈｅｘｐｅｒｉｍｅｎｔａｌｄａｔａｈａｓｂｅｅｎ
ｃａｒｒｉｅｄｏｕｔ．Ｔｈｏｒｏｕｇｈｌｙａｎａｌｙｚｉｎｇｐａｒａｍｅｔｅｒｓｏｆｐｕｎｃｈｍａｒｋｉｎｇｕｎｉｔａｎｄｅｘｔｅｒｉｏｒｃｏｎｄｉｔｉｏｎｒｅｌａｔｅｄｗｉｔｈｍａｒｋｉｎｇｄｅｐｔｈ．Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｄ
ｈｏｗｔｏｃｈｏｉｃｅｐａｒａｍｅｔｅｒｓｏｆｐｕｎｃｈｍａｒｋｉｎｇｕｎｉｔｗｈｉｌｅｄｅｓｉｇｎｉｎｇａｎｄｄｅｂｕｇｇｉｎｇ．
Ｋｅｙｗｏｒｄｓ：ｐｎｅｕｍａｔｉｃｍａｒｋｅｒ；ｐｕｎｃｈｄｉｅ；ｍａｒｋｉｎｇｄｅｐｔｈ；ｐｕｎｃｈｕｎｉｔ参考文献：［１］濮良贵，纪名刚．机械设计（第七版）［Ｍ］．北京：高等教育出版社，２００１．［２］倪振华．震动力学［Ｍ］．西安：西安交通大学出版社，１９８６．［３］齐克敏，丁桦．材料成形工艺学［Ｍ］．北京：冶金工业出版社，２００６．［４］陈明祥．弹塑性力学［Ｍ］．北京：科学出版社，２００７．［５］张辽远．现代加工技术［Ｍ］．北京：机械工业出版社，２００２．!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
（上接第３５页）49
机械结构动力学模型的精度与鲁棒性分析研究
机械结构动力学模型的精度与鲁棒性分析研究
一、引言
机械结构动力学模型是分析和预测机械系统行为的关键工具。为了确保模型的准确性和可靠性，需要进行精度与鲁棒性分析研究。本文旨在探讨机械结构动力学模型的精度与鲁棒性，并提供一些相关研究的案例分析。
二、机械结构动力学模型的精度分析
机械结构动力学模型的精度是指模型与实际机械系统行为之间的吻合程度。在建立动力学模型过程中，需要考虑各种因素的影响，包括结构材料、几何形状、运动连杆、惯性质量等。为了提高精度，可以采用以下方法：
1. 实验验证：通过与实验数据对比，验证模型的准确性。实验数据可以用来检验模型在不同工况下的预测能力，并且可以通过比较实验数据和模型预测值的误差来评估模型的精度。
2. 参数辨识：对于复杂的机械系统，往往存在很多未知参数。采用参数辨识技术，可以通过与实测数据的拟合，获得最优的参数估计结果，从而提高模型的精度。
3. 基于理论分析的改进：结合理论分析和实验验证的结果，对模型进行改进。通过理论推导和数值分析，可以更好地理解机械系统的工作原理，进一步提高模型的精度。
三、机械结构动力学模型的鲁棒性分析
机械结构动力学模型的鲁棒性是指模型对参数变化和扰动的稳定性和可靠性。在实际应用中，由于机械系统参数存在不确定性，鲁棒性分析尤为重要。以下是鲁棒性分析的几个关键点： 1. 参数不确定性：机械系统的参数往往受到多种因素的影响，如材料特性的变化、制造误差等。通过建立参数不确定性模型，可以评估模型在参数变化时的表现，并设计相应的控制方法以保证系统的鲁棒性。
2. 扰动抑制：在实际操作中，机械系统会面临各种扰动，如外部力的干扰、传感器误差等。通过设计鲁棒控制器，可以有效抑制扰动对系统的影响，提高系统的稳定性和可靠性。
3. 系统辨识与自适应控制：通过对系统的辨识和建模，可以实现对参数变化和扰动的实时估计和补偿，从而提高模型的鲁棒性。
四、案例分析
以钢板运动中心锚爪机械手为例，该机械手的动力学模型涉及了复杂的机构和动力学特性。通过实验验证和参数辨识，可以建立一个精确的动力学模型。然而，在实际应用中，机械手往往会面临各种不确定性和扰动。
线性动力学模型在机械系统中的应用研究
线性动力学模型在机械系统中的应用研究
在现代机械工程领域，对于机械系统的性能分析、设计优化以及故障诊断等方面，线性动力学模型发挥着至关重要的作用。它为我们理解和预测机械系统的动态行为提供了有力的工具。
线性动力学模型基于一系列的基本原理和假设，其核心在于将机械系统的运动和受力关系用线性方程来描述。这种线性化的处理方式，在一定条件下能够有效地简化问题，同时又能提供具有较高精度的分析结果。
在机械系统的设计阶段，线性动力学模型可以帮助工程师提前评估系统的性能。例如，对于一个汽车悬挂系统的设计，通过建立线性动力学模型，可以分析在不同路况下车辆的振动特性，从而确定合适的弹簧刚度和减震器阻尼系数，以提高乘坐的舒适性和操控的稳定性。再比如，在机床的设计中，利用线性动力学模型能够预测加工过程中刀具与工件之间的相对振动，为选择合适的切削参数提供依据，保证加工精度和表面质量。
对于复杂的机械系统，如飞机的结构和航空发动机，线性动力学模型同样具有重要意义。在飞机的设计中，通过对机翼、机身等结构的线性动力学分析，可以评估其在气流作用下的振动情况，确保结构的强度和可靠性。航空发动机内部的旋转部件众多，其动态特性复杂，线性动力学模型可以帮助分析轴系的振动、叶片的颤振等问题，为发动机的安全运行提供保障。 除了设计阶段，线性动力学模型在机械系统的故障诊断中也有着广泛的应用。当机械系统出现故障时，其动态特性往往会发生变化。通过对正常状态和故障状态下系统的线性动力学模型进行对比和分析，可以有效地识别故障的类型和位置。例如，对于旋转机械，如果其转动部件出现不平衡、不对中或者轴承磨损等故障，系统的振动频率、振幅等参数会发生改变。通过测量这些参数，并与正常状态下的线性动力学模型进行比较，就能够准确地诊断出故障。
在实际应用中，建立线性动力学模型需要对机械系统进行合理的简化和假设。通常会忽略一些非线性因素和次要的影响，以得到较为简洁的数学模型。然而，在某些情况下，这些被忽略的因素可能会对系统的动态行为产生显著影响。因此，在使用线性动力学模型时，需要对其适用范围和精度进行评估，并结合实际情况进行适当的修正和改进。
机械系统动力学建模中的鲁棒性分析方法研究
机械系统动力学建模中的鲁棒性分析方法研究
在现代工程领域，机械系统的性能和可靠性至关重要。机械系统动力学建模作为研究机械系统行为和性能的重要手段，对于优化设计、故障诊断和性能预测等方面具有重要意义。然而，实际的机械系统往往受到各种不确定性因素的影响，如制造误差、材料特性变化、外部干扰等，这些不确定性可能导致模型预测与实际系统行为之间存在偏差。因此，在机械系统动力学建模中进行鲁棒性分析，以评估模型在不确定性条件下的性能和可靠性，成为了一个关键的研究课题。
机械系统动力学建模通常基于物理定律和数学方法，建立描述系统运动和力学关系的方程。这些模型可以是集中参数模型，如质点弹簧阻尼系统，也可以是分布参数模型，如连续体的振动方程。然而，无论哪种模型，其准确性都依赖于对系统参数的准确估计和对边界条件的合理假设。但在实际情况中，由于测量误差、参数变化和未建模的动态特性等因素，模型参数往往存在不确定性。
鲁棒性分析的目的就是评估模型在这些不确定性存在的情况下，是否仍能准确地预测系统的行为。一种常见的鲁棒性分析方法是蒙特卡罗模拟。通过随机生成大量的参数样本，并对每个样本进行模型仿真，从而得到系统响应的概率分布。这种方法直观易懂，但计算量较大，尤其对于复杂的机械系统，可能需要耗费大量的计算资源和时间。 另一种方法是区间分析。在这种方法中，不确定参数被表示为区间而不是具体的数值。通过对区间进行运算，可以得到系统响应的区间范围。区间分析的优点是计算效率相对较高，但可能会导致结果过于保守。
除了上述两种方法，还有基于灵敏度分析的鲁棒性评估方法。灵敏度分析用于确定模型输出对输入参数变化的敏感程度。通过计算灵敏度系数，可以识别出对系统性能影响较大的关键参数，进而针对这些参数进行不确定性分析和鲁棒性设计。
在实际应用中，选择合适的鲁棒性分析方法取决于具体的问题和需求。例如，如果对系统响应的概率分布有较高的要求，蒙特卡罗模拟可能是较好的选择；如果希望快速得到系统响应的大致范围，区间分析则更具优势；而当需要确定关键参数以进行优化设计时，灵敏度分析则能发挥重要作用。

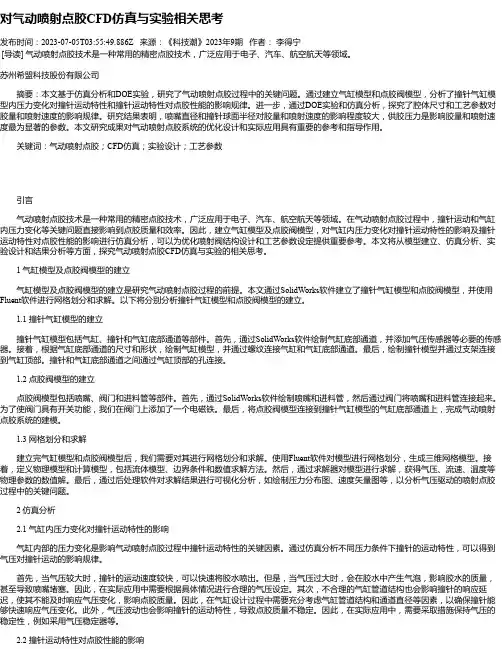

对气动喷射点胶CFD仿真与实验相关思考
