高支模施工监理实施细则
监理实施细则高支模

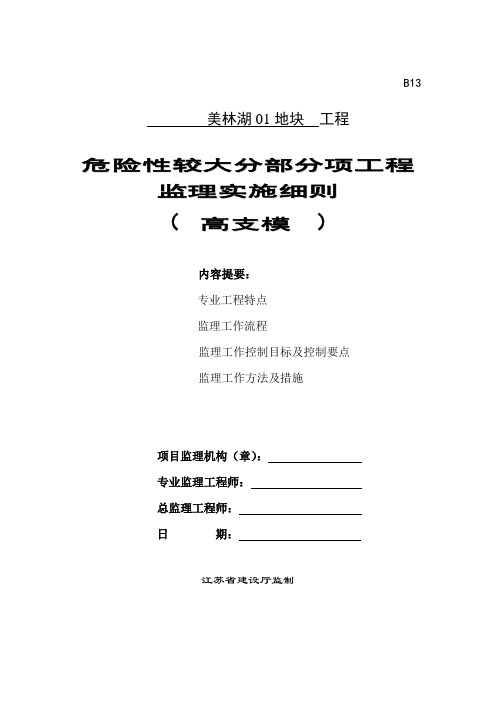

B13美林湖01地块工程危险性较大分部分项工程监理实施细则（高支模）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制高支模监理细则1．工程概况及专业工程特点1.工程名称：美林湖01地块2.建设单位：美林江南置业有限公司3.设计单位：华源建筑设计研究院4.监理单位：常州常建建设监理有限公司5.施工单位：天目湖建安有限公司工程规模：美林湖01地块由主楼、大型车库组成。
其中主楼房号为：15#、16#、17#、18#、19#、20#、21#、22#、23#、24#、25#、26#，均为地下一层，地上二十二层，工程建筑结构安全等级为二级。
建筑防火分类为一类，耐火等级一级。
地下室防水等级二级。
1.2 专业工程特点根据《危险性较大的分部分项工程安全管理办法》建质「2009」87号规定:混凝土模板支持工程搭设高度8 m及以上，搭设跨度18m 及以上，施工总荷载15KN/m2及以上，集中线荷载2015KN/m及以上为危险性较大的分部分项工程。
本工程局部顶板厚度达到350mm，经计算施工总荷载超过15KN/m2，属于危险性较大的分部分项工程，施工难度较大，施工安全性要求高。
2．监理细则编制依据2.1《建设工程监理规范》（GB50319-2000）2.2《砼结构工程施工及验收规范》(GB50204-2002)2.3《建筑施工扣件或钢管脚手架安全技术规范》（JGJ130-2001）2.4《建筑施工门式或钢管脚手架安全技术规范》（JGJ130-2000）2.5工程设计图纸及会审记录2.6监理规划2.7经批准的施工组织设计（方案）及高支模专项施工方案。
3．监理工作的流程：5．监理工作的方法和措施5.1事前控制5.1.1严格审核高支模施工方案，及计算书；质量安全有专人负责，支架立杆的布置间距，纵横向水平杆、扫地杆布置，剪刀撑布置的尺寸均符合要求，有技术措施、安全措施。
高支模安全监理实施细则
南京至高淳城际快速轨道宁溧线车辆段段工程危险性较大分项工程监理细则（宁溧线车辆段房建高支模）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理部（章）：专业监理工程师：总监理工程师：日期：目录一工程概况及特点 ....................................................................... 错误！未定义书签。
二房建工程模板支撑设计情况.. (3)三编制要求及编制依据 (4)四监理工作流程 (5)五危险源识别与监控措施 (5)六监理控制要点 (7)七高大模板工程检测及安全检查 (13)八附表模板工程及支撑体系安全验收表 (16)九建筑施工承插型盘扣式脚手架 (17)一、工程概况1、工程名称：南京至高淳城际轨道禄口机场至溧水段溧水车辆段房建工程（DS7-TA11标）。
2、工程地点：位于南京市溧水区，宁溧城际柘塘站西北方，大致呈东南-西北向布置，与南侧规划25号路平行，东侧为鱼塘，靠近规划十四号路，西侧紧邻规划8号路。
3、工程用途：承担段内部分列车的乘务、停放、列车技术检查、洗刷清扫和定期消毒等日常维护保养、运用任务等；负责段内设备机具的维修及调车机车的日常维修及承担物资保障等任务。
4、工程规模：车辆段征地面积21.6公顷，生产用房总建筑面积49972.63m2。
车辆段内单体包括综合楼、运用库、调机工程车库及材料棚、洗车库、物资库、牵引混合变电所、雨水泵房、生产废水处理站、公务车棚、门卫（2个）、公安用房、警犬宿舍等13幢单体建筑，含污水提升泵站2座构筑物。
建设单位：南京地铁建设有限责任公司设计单位：中铁上海设计院集团有限公司勘察单位：中铁上海设计院集团有限公司监理单位：重庆赛迪工程咨询有限公司施工单位：中国土木工程集团有限公司中铁十局工程集团有限公司二、房建工程模板支架设计情况1、物资总库4－10轴交A－G轴区域从一层至屋面为空心层，屋面梁最高处为10.3m，承重屋面梁板支撑架体落在一层楼面-0.05m。
高支模安全监理细则
高支模安全监理细则前言高支模是建筑施工中常用的一种临时支撑结构，用于支撑混凝土模板和钢筋的施工。
然而，由于高支模施工涉及到高空作业和大量物料的运输，存在一定的安全风险。
为了保障工人的安全和施工质量，特制定本高支模安全监理细则，以规范和指导高支模施工过程中的安全工作。
一、施工前准备1. 安全方案编制在施工前，施工单位应根据实际情况编制详细的高支模安全方案，包括支撑结构设计、施工步骤和安全措施等内容，并向监理单位递交。
监理单位应审查并提出意见。
2. 人员培训施工单位应对参与高支模施工的工人进行必要的安全培训，包括高空作业、使用工具和设备的操作等方面的知识和技能培训。
同时，要加强安全教育，提高工人的安全意识。
二、施工过程控制1. 施工现场管理施工单位应按照安全方案要求，在施工现场设置明显的安全警示标志，保持施工区域的整洁，并划定禁止人员靠近的区域。
监理单位要对施工现场进行巡视，及时发现并解决存在的安全问题。
2. 支撑结构安装安装高支模前，施工单位应对支撑结构进行严格检查，确保其完好无损，符合设计要求。
安装过程中，要严格控制支撑杆的数量和长度，避免过度伸展造成安全隐患。
3. 材料运输和搭建高支模材料的搬运和搭建过程中，施工单位应使用合适的起重设备，并确保材料的堆放和运输符合安全规定。
在搭建过程中，要保持结构的稳定，避免倾倒或坍塌。
4. 安全防护措施施工单位应设置适当的安全防护措施，包括安全带、安全网和防护栏等，以保护工人的人身安全。
同时，要定期检查和维护防护设施的可靠性和完整性。
三、安全事故处理1. 事故报告和记录发生高支模安全事故后，施工单位应立即向监理单位和相关部门报告，并按规定填写事故报告和记录表。
监理单位要协助调查事故原因，并及时向上级主管部门通报。
2. 事故处理高支模安全事故的处理应按照相关法律法规和规章制度进行，包括伤员救治、现场保护、责任追究等。
监理单位要参与事故处理工作，提供技术支持和法律咨询。
高支模监理细则

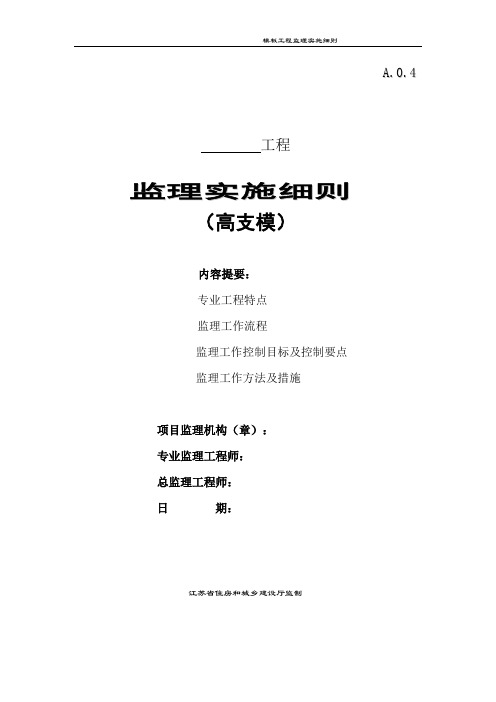

A.0.4工程监理实施细则（高支模）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省住房和城乡建设厅监制目录一、专业工程特点二、编制依据三、监理工作内容和流程四、监理工作控制要点五、监理工作方法及措施模板工程实施细则一、工程概况及特点1.1工程名称：。
1.2工程地点：1.3工程建设相关参建单位：建设单位：勘察单位：设计单位：总包单位：监理单位：质监单位：安监单位：1.4工程设计特点：本工程抗震等级（框架、剪力墙）：塔楼及地下一层为特一级；地下二层为一级；地下三层为二级。
建筑结构安全等级为二级。
建筑耐火等级为一级。
设计使用年限为50年。
1.5专业工程特点：住建部的建质[2009]87号文《危险性较大的分部分项工程安全管理办法》规定：1.5.1危险性较大的分部分项工程中混凝土模板支撑工程：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m²及以上；集中线荷载15kN/m 及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。
1.5.2超过一定规模的危险性较大的分部分项工程中混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m²及以上；集中线荷载20kN/m及以上。
1.5.3超过一定规模的危险性较大的分部分项工程需要专家论证，必须由有资格的评审机构组织不少于5人的专家组进行专项安全论证审查。
论证评审报告由评审机构出具，参于评审的专家签名并加盖评审机构公章。
二、编制依据（1）《工程建设监理规范》（GB/T50319—2013）（2）《混凝土结构工程施工及验收规范》（GB50204-2015）（3）《建筑工程施工质量验收统一标准》（GB50300-2013）（4）《建筑工程大模板技术规程》（JGJ74-2003）（5）《建筑施工模板安全技术规范》（JGJ162-2008）（6）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（7）《建筑施工脚手架安全技术统一标准》（GB51210-2016）（8）《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）（9）本工程监理合同、总包单位施工合同(10)经批准的设计文件（包括经设计确认的工程变更文件等）。
建筑工程高支模监理实施细则

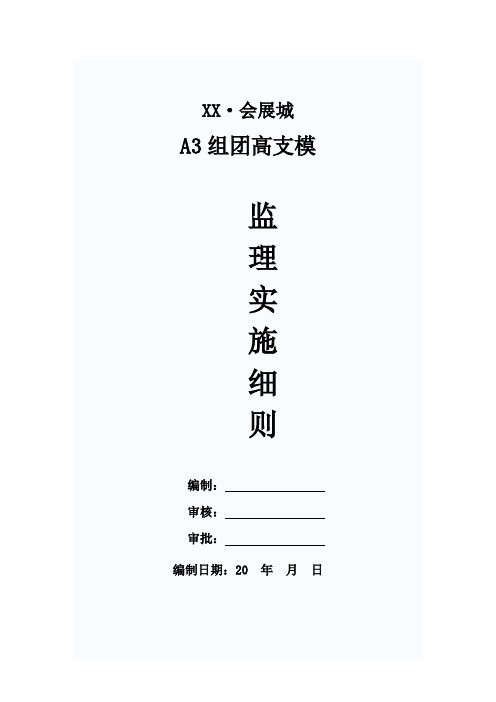

XX·会展城A3组团高支模监理实施细则编制：审核：审批：编制日期：20 年月日目录一、工程概况二、安全监理人员及职责三、高支模监理实施细则编制依据四、高支模安全监理要点一、工程概况本工程高支模搭设高度9.2m，最大搭设跨度为8m，集中在A～D轴交1～26轴负二层商铺位置，属于超过一定规模的危险性较大的分部分项工程，施工单位须组织专项方案专家论证会。
专项方案经论证后，专家组必须提交论证报告。
二、安全监理人员及职责（一）安全监理人员1.总监：2.专业监理工程师：（二）总监的职责（三）专业监理工程师的职责三、监理依据1.《建设工程安全生产管理条例》（国务院令第393号）2.建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）3.《建筑施工模板安全技术规范》(JGJ 162-2008)4.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）5.《建筑施工安全检查标准》（JGJ 59-2011）四、安全监理要点1.专项方案编制和审核、论证（1）高支模是指高度大于8米的模板及其支架系统。
高支模专项方案应有计算书。
计算书应包括施工荷载计算，模板及其支架系统的强度、刚度、稳定性、抗倾覆等方面的验算，支承层承载的验算。
（2）对已重复使用多次的模板、支架材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。
（3）对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗倾覆能力计算确定水平拉杆、剪刀撑的设置。
（4）根据住房和城乡建设部《关于印发<危险性较大的分部分项工程安全管理办法>的通知》（建质（2009）87号），当高大模板工程达到超过一定规模的危险性较大的分部分项工程范围的，须组织5名及以上的专家组对专项方案进行论证，并提供论证报告。
（5）支架立杆基础必须坚固，按设计计算要求严格控制支架沉降量。
立杆的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后必须做板压测试，加设满足承载力要求的垫块支承立杆。
高支模监理细则
B13 丹阳吾悦广场商业工程监理实施细则高支模工程标准化格式文本内容提要：高支模工程概况本工程特点、难点监理工作依据监理组织机构监理工作流程监理工作控制要点及目标值监理工作方法及措施工程监理机构章：专业监理工程师：总监理工程师：日期：江苏省住房和城乡建设厅监制高支模工程监理实施细则1 高支模工程概况工程概况：工程名称：丹阳吾悦广场商业、别墅工程地点：丹阳开发区金陵西路以南,凤凰路以东;建设单位：丹阳新城宏盛房地产发展有限公司设计单位：江苏筑森建筑设计有限公司江苏浩森建筑设计有限公司监理单位：镇江方圆建设监理咨询有限公司施工单位：江苏成章建设集团有限公司商业一标宜兴市建工建筑安装有限责任公司商业二标本工程地下室负二层支架搭设高度；负一层支架搭设高度;地上区域高支模支架搭设高度、,且有跨度超过18m梁;本工程高大支模采用φ48×钢管、可锻铸铁质扣件、40×90木方搭设;高支模部位板厚有300、250、200、140、120、110厚;本高支模工程概况：如有多种支模形式应分别说明本高支模工程概况一览表表2 本工程高支模工程的特点、难点本工程高支模分部工程设计、施工特点、难点：2.1.1模板支撑体系设计楼层框架柱、梁及顶板模板的支撑限位,主要通过搭设钢管满堂排架体系受力；排架形式：采用Φ48钢管搭设排架,立杆采用扣件连接组成排架支撑体系；支撑立杆下垫15mm厚300mm×300mm木模,木模下为混凝土楼面,立杆离地0.2m以内设置纵横向水平拉杆,水平纵横拉杆设置步距1.5m,其中最上层兼做枋木搁置钢管,搁置钢管需加一个扣件抗滑移;在梁底垂直于梁跨方向满布竖向剪刀撑,在竖向剪刀撑部位的顶部,扫地杆处及支架中部再加设一道水平剪刀撑；局部适当调整只允许调小不允许调大大梁底的横杆间距,以便于在大梁底另专设纵向剪刀撑,以增强整个支撑系统的刚度;为保证整个钢管排架支撑系统的稳定,其它未注构造做法,水平拉杆、斜撑、斜道等按规范要求;高支模支撑系统搭设过程中,纵横向的水平拉杆,在过楼层时拉杆要求周边顶撑在梁侧面,形成高支模的竖向限位；高支模外有外脚手当外脚手超出二步不具备连墙拉结时,高支排架与外脚手拉结,形成整体受力,当上层结构施工时,利用结构拉结点做好拉结,同时拆除高支模与外架临时增设的拉结;2.1.2施工特点、难点1、本工程高支模部位面积较大,特别是电影院;2、本工程梁、板跨度较大,最大跨度超过18米;3、本工程梁截面较大;4、本工程支撑高度较高,最高部位为米.本工程高支模分部工程监理质量控制的重点：高支撑模板系统应采用钢支撑作立柱,不得使用竹木作立柱,不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动的钢支撑材料搭设支撑;高支撑模板系统的钢支撑的设计应符合现行国家标准钢结构设计规范;建设工程高支撑模板系统施工前应由施工单位编制专项技术方案;技术方案必须经企业的技术和安全负责人审批、签字并加盖企业技术和安全部门的公章等;3 高支模工程监理工作依据经审查合格的设计文件;本工程施工合同、协议等资料;本工程监理规划;经批准的工程施工组织设计、专项施工方案;本工程适用的高支模工程相关现行法律法规、技术标准规范及图集;高支模工程相关现行法律法规、技术标准规范及图集一览表表其他依据：<危险性较大的分部分项工程安全管理办法>建质200987号,<建设工程高大模板支撑系统的施工监督管理导则>建质2009254号;4 项目监理部组织机构项目监理部组织机构框图：示意,框图中可添加人员姓名图项目监理部组织机构框图5 高支模工程监理工作流程用框图表示高支模工程施工阶段监理程序：示意图高支模工程施工阶段监理程序框图高支模施工专项方案审批监理程序：高支模的专项施工方案必须经施工单位技术和安全负责人审批签字并加盖企业技术和安全部门的公章才能报专家论证,经专家论证后,报监理审核通过后方可实施;高支模搭设阶段的监理工作程序：5.3.1 施工单位应明确高支撑模板系统施工现场安全责任人,负责施工过程的安全管理工作;施工现场安全责任人应在高支模搭设、拆除和混凝土浇筑前向作业人员进行质量、安全、技术交底,并将书面交底记录交监理公司备案;5.3.2高支撑模板系统施工应按经审批的技术方案进行,技术方案未经原审批部门同意,任何人不得修改变更;5.3.3 支模立柱基础必须坚固,按设计计算要求严格控制支架沉降量;支架的压缩变形值或弹性挠度,不得超过相应的结构计算跨度的1/1000;立柱的支承面是泥土地面时,应采取排水措施,并应在平整、夯实后加设满足承载力要求的垫块支承立柱;5.3.4 支模分段或整体搭设安装完毕,经企业技术和安全负责人或其书面委托人主持分段或整体检查合格,报监理公司验收合格后方能进行钢筋安装;5.3.5 高支模系统施工现场应搭设工作梯,作业人员不得从支撑系统爬上爬下;5.3.6.支模搭设、拆除和混凝土浇筑期间,无关人员不得进入支模底下,并由安全员在现场监护;支架预压的监理工作程序：浇筑混凝土的施工监理工作程序：混凝土浇筑时,施工单位应派安全员专职观察模板及其支撑系统的变形情况,发现异常现象时应立即暂停施工,迅速疏散人员,待排除险情并经施工单位安全责任人检查,报监理部同意后方可复工；监理部应指派监理工程师对高支撑模板系统施工技术方案的实施和各安全措施的落实情况进行检查,发现问题应及时发出监理通知,通知施工单位限期整改；施工单位整改完毕后,将整改情况书面报送监理备案;地基处理的监理工作程序：旁站监理土方回填情况,检查回填土的土质是否符合设计要求和相关规范的规定,夯实的机械和回填厚度、夯实遍数是否符合要求,确保回填土密实度达到设计要求;支架拆除的监理工作程序：5.7.1拆除应按一定的顺序进行,一般是“后支的先拆,先支的后拆；先拆非承重部分,后拆承重部分,由上而下；先拆侧向支撑,后拆竖向支撑”;拆除时不要用力过猛,拆下来的材料应整理好及时运走,做到工完场地清;5.7.2模板的拆除对结构混凝土表面、强度要求应符合混凝土结构工程施工规范GB50666-2011表的规定;其他程序或流程：根据工程实际情况增减、调整预应力模板需在预应力张拉完后拆除;6 高支模工程监理工作控制要点及目标值根据施工组织设计文件、施工合同及相关标准的要求,本高支模工程质量目标确定为：合格,确保无安全事故;本高支模工程的检验及主要验收内容如下：高支模工程检验及主要验收内容一览表表本高支模工程监理质量控制点;材料、设备进场检查验收;6.3.1 专业监理工程师对高支模工程所用进场材料和设备检查内容有：钢管,扣件,模板等;6.3.2材料的见证取样：高支模方案设计要求;以下专项施工方案施工单位应编制专项施工方案：①搭设高度5m及以上；②搭设跨度10m及以上；③施工总荷载10kN/m2及以上；④集中线荷载15kN/m及以上；⑤高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程;以下专项施工方案施工单位应组织专家组论证审查：①高度超过 8m及以上;②搭设跨度超过18m及以上;③施工总荷载15kN/m2及以上；④集中线荷载20kN/m及以上;对于设通道、通航的支架应做专门的设计与计算;高支模施工专项方案审查的监理要点;高支模的专项施工方案必须经施工单位技术和安全负责人审批签字并加盖企业技术和安全部门的公章才能报专家论证,经专家论证后,报监理审核通过后方可实施; 同时高支模施工专项方案的编制内容、必须符合住建部〔2009〕87号文的规定;高支模搭设过程的监理工作要点;支模立柱基础必须坚固,按设计计算要求严格控制支架沉降量;支架的压缩变形值或弹性挠度,不得超过相应的结构计算跨度的1/1000;立柱的支承面是泥土地面时,应采取排水措施,并应在平整、夯实后加设满足承载力要求的垫块支承立柱;支模分段或整体搭设安装完毕,经企业技术和安全负责人或其书面委托人主持分段或整体检查合格,报监理公司验收合格后方能进行钢筋安装;高支模系统施工现场应搭设工作梯,作业人员不得从支撑系统爬上爬下;支架预压监理工作要点;支架预压必须按设计的加载和卸载方案实施,并应加强现场的监视和检测;混凝土浇筑的监理工作要点;检查砼的产品合格证及原材料检测报告,砼强度等级是否符合设计要求,检查混凝土的浇筑顺序和浇筑方法、振捣的密实度,浇筑砼时密切检测支顶架的沉降及变形,并按施工方案及时处理;支架的拆除阶段监理要点;拆除应按一定的顺序进行,一般是“后支的先拆,先支的后拆；先拆非承重部分,后拆承重部分,由上而下；先拆侧向支撑,后拆竖向支撑”;拆除时不要用力过猛,拆下来的材料应整理好及时运走,做到工完场地清; 模板的拆除对结构混凝土表面、强度要求应符合混凝土结构工程施工规范GB50666-2011表4.5.2的规定;7 高支模工程监理工作方法及措施审查内容：审查承包单位、分包单位的安全生产保证体系、质量保证体系是否建立、健全；审查承包单位报送的高支模专项施工方案,按要求需专家论证的是否组织论证并按论证意见修改完善,并提出审查意见；审查施工单位报送的进场材料、构配件和设备的报告,审查地基处理后的检验报告、支架搭设后的自查报告、支架预压后的沉降观测报告和高支模拆除的申请报告等；重点要认真审查施工单位方案中的技术方案的可行性,内容的完整性;复核内容：复核承包单位、分包单位资质、安全生产许可证、专职安全员、特种人员作业上岗证；复核专项方案中的荷载计算书；复核地基处理的承载力、标高、平整度、排水等情况；复核支架的位置、间距、支构件的链接质量、扫地杆、支撑等的搭设情况是否符合设计要求；复核模板安装的位置、尺寸、标高等是否符合要求；复核支架预压的堆载顺序、重量、和预压时间、变形等情况是否符合设计要求；复核支架拆模前结构混凝土同条件试块强度试验报告是否达到拆模强度要求等;质量安全问题的处理方法：对未按照经批准的专项施工方案实施,搭设、使用或拆除中出现的质量、安全问题,材料、构配件进场未经监理人员验收或验收不合格,支架搭设完成后未经检查验收而擅自进行预压或混凝土浇筑的监理工程师应及时下达监理工程师通知单、备忘录、停工令等,报告业主,必要时报告政府行政主管部门;监理工程师在日常的巡视检查过程中发现的一些较轻微的质量问题和安全隐患要及时要求施工单位进行现场整改并做好复查;旁站;本工程高支模工程监理旁站内容主要包括：混凝土浇筑前检查砼配比,对商品砼进行验收,检查机械设备、人力、物力,检查砼通道搭设,底部清理、清洗等事项是否到位,并有浇筑令；混凝土浇筑时, 不定期对坍落度进行抽查的控制,砼试块随机制作的控制,砼的数量,最后完成时间,操作是否合理,同时观察模板及其支撑系统的变形情况;发现异常现象时应立即暂停施工,撤离人员及采取加固措施;巡视检查内容：对现场安全警戒情况,施工顺序、方法,搭设质量情况,安全文明施工情况；施工人员安全防护齐备,有无违规违章作业；支架的扫地杆、斜撑、剪刀撑设置、对预压过程中的支架沉降和变形、稳定情况,混凝土浇筑过程中支架的变形、沉降、稳定等进行巡视检查,发现其他及时处理;现场协调方式：组织现场协调会、工地例会、专题会议等;其他监理方法：现场不定时的对支架搭设情况进行检查,发现问题及时指出并要求施工单位进行整改;验收;7.8.1 验收条件;高支模应在施工单位自检合格的基础上按有关程序组织验收;7.8.2 验收程序;高支模支撑系统应在搭设完成后,由施工单位项目负责人组织验收,验收合格后,经施工单位项目负责人及项目总监理工程师签字后,方可进入下道工序施工;7.8.3 验收内容：支架搭设、模板几何尺寸、标高、轴线位置、预应力波纹管埋设、波纹管支托、预应力筋规格、尺寸、型号、锚具埋设等;高支模工程履行监理法定职责的服务;7.9.1 开工前的安全监督管理：开工前的安全监督管理：审查安全生产许可证,特殊工种上岗证、安全生产技术交底、专项施工方案需专家论证的要组织专家论证,经专家论证的专项施工方案等;7.9.2 施工过程中的安全监督管理：巡视检查支架安装的方法、顺序是否满足有关安全操作规程的要求,是否按专家论证的方案施工,作业人员执行安全生产技术的力度和方式方法是否满足安全生产的要求;7.9.3 安全监测：砼浇筑时实行旁站监理,全程对作业人员的安全生产和支架进行监测,发现问题及时处理,确保安全生产无事故;8 表式：按建设行政主管部门规定用表：;施工安全生产管理体系报审表,分包单位资质报审表,施工安全专项方案报审表等;。
高大支模架监理实施细则
高大支模架监理细则编制：审核：高大支模架监理实施细则一、工程概况:工程名称建设地点:建设单位:设计单位:勘察单位:监理单位:施工单位:安全质量监督单位:本工程为杭政储出【2017】10号地块商业商务用房,本工程框架核心筒结构，地下室采用现浇框架结构，建设规模为1#、2#、3#楼高层分别为29层、15层、27层，4#、5#、6#为二层，总建筑面积190061.29平方米，地上总建筑面积为131300.72平方米，地下总建筑面积为58760.57平方米。
地下室二层,地下设地下车库、局部为人防区。
正负0.000为黄海标高6.500米。
本工程抗震设防烈度为 6度, 结构形式为框架结构, 建筑结构的安全等级为二级。
结构年限为 50年,单位建筑耐火等级:上部建筑为一级、地下室为一级。
2、高大支模架建筑概况:(2) 2#楼地下二层，地上十五层，建筑总高度72.47米，高大支模架部位为一层无功能厅层高9.9米，面积为157平方米，轴线位置为2-1/4-2-6/2-A-2-B轴，本区域无超限梁。
(3) 3#楼地下二层，地上二十七层，建筑高度129米，高大支模架部位为一层扩大前室层高9.9米，面积为248平方米。
轴线位置为3-F-3-M/3-4-3-6轴，本区域无超限梁。
;二 . 监理细则编制依据1、《建设工程监理规范》2、《混凝土结构工程施工及验收规范》3、《建筑施工扣件或钢管脚手架安全技术规范》4、浙江省建筑标准《建筑施工扣件式钢管模板支架技术规程》5、《建筑施工模板安全技术规范》6、《浙江省建筑施工承插型插槽式钢管支架安全技术规程》DB33/1117-20157、《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》8、经批准的监理规划9、工程设计图纸及会审记录10、经批准的施工组织设计和经专家认证或审查后的高支模施工方案及模板计算书。
11、《建设工程高大模板支撑系统施工安全监督管理原则》（建质【2009】254号文）三、高大模板施工监理工作流程:四、监理工作方法及措施(一)事前控制1、审查高大模板工程专项施工方案:由于本工程的高大模板工程已达到了建质 87号文规定的,超过一定规模的危险性较大的分部分项工程, 施工专项方案必须通过专家论证,施工单位应按专家组会审意见进行补充完善,经总监理工程师批准后方可实施。
高支模监理细则
B13 丹阳吾悦广场商业工程监理实施细则（高支模工程）（标准化格式文本）内容提要：高支模工程概况本工程特点、难点监理工作依据监理组织机构监理工作流程监理工作控制要点及目标值监理工作方法及措施工程监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省住房和城乡建设厅监制—1 —高支模工程监理实施细则1 高支模工程概况1.1 工程概况：工程名称：丹阳吾悦广场商业、别墅工程地点：丹阳开发区金陵西路以南，凤凰路以东。
建设单位：丹阳新城宏盛房地产发展有限公司设计单位：江苏筑森建筑设计有限公司江苏浩森建筑设计有限公司监理单位：镇江方圆建设监理咨询有限公司施工单位：江苏成章建设集团有限公司（商业一标）宜兴市建工建筑安装有限责任公司（商业二标）本工程地下室负二层支架搭设高度3.90m；负一层支架搭设高度6.00m。
地上区域高支模支架搭设高度9.10m、16.65m，且有跨度超过18m梁。
本工程高大支模采用φ48×2.8钢管、可锻铸铁质扣件、40×90木方搭设。
高支模部位板厚有300、250、200、140、120、110厚。
1.2 本高支模工程概况：（如有多种支模形式应分别说明）本高支模工程概况一览表表1.1—2 —2 本工程高支模工程的特点、难点2.1 本工程高支模分部工程设计、施工特点、难点：2.1.1模板支撑体系设计楼层框架柱、梁及顶板模板的支撑限位，主要通过搭设钢管满堂排架体系受力；排架形式：采用Φ48*2.8钢管搭设排架，立杆采用扣件连接组成排架支撑体系；支撑立杆下垫15mm厚300mm×300mm木模，木模下为混凝土楼面，立杆离地0.2m以内设置纵横向水平拉杆，水平纵横拉杆设置步距1.5m,其中最上层兼做枋木搁置钢管，搁置钢管需加一个扣件抗滑移。
在梁底垂直于梁跨方向满布竖向剪刀撑，在竖向剪刀撑部位的顶部，扫地杆处及支架中部再加设一道水平剪刀撑；局部适当调整（只允许调小不允许调大）大梁底的横杆间距，以便于在大梁底另专设纵向剪刀撑，以增强整个支撑系统的刚度。
高支模安全监理细则
高支模工程安全监理实施细则一、工程概况本工程支模高度9。
5m,既属于危险性较大的分部分项工程。
也属于超过一定规模的危险性较大的分部分项工程,施工单位须组织专项方案专家论证会.专项方案经论证后，专家组必须提交论证报告。
二、安全监理人员及职责（一）安全监理人员1。
总监:夏新金2。
专业监理工程师：罗和平（二）总监的职责（三）专业监理工程师的职责三、监理依据1.《建设工程安全生产管理条例》（国务院令第393号）2.建设部《危险性较大的分部分项工程安全管理办法》（建质[2009］87号)3。
《建筑施工模板安全技术规范》(JGJ 162-2008）4.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2001）5.《建筑施工门式钢管脚手架安全技术规范》(JGJ 128-2000）6.《建筑施工安全检查标准》（JGJ 59-99)四、安全监理要点1.专项方案编制和审核、论证（1）本工程水平支撑系统高度大于8米的模板.高支模专项方案应有计算书.计算书应包括施工荷载计算,模板及其支架系统的强度、刚度、稳定性、抗倾覆等方面的验算,支承层承载的验算。
（2)对已重复使用多次的模板、支架材料，应作必要的强度测试,技术方案应以材料强度实测值作为计算依据。
(3)对于特殊的工程结构,当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗倾覆能力计算确定水平拉杆、剪刀撑的设置。
（4）根据住房和城乡建设部《关于印发〈危险性较大的分部分项工程安全管理办法>的通知》(建质（2009）87号）,当高大模板工程达到超过一定规模的危险性较大的分部分项工程范围的，需组织5名及以上的专家组对专项方案进行论证，并提供论证报告。
(5)支架立杆基础必须坚固，按设计计算要求严格控制支架沉降量。
立杆的支承面是泥土地面时，应采取排水措施,并应在平整、夯实后必须做板压测试,加设满足承载力要求的垫块支承立杆.（6）专项施工方案应当包括以下内容：a.编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
盘扣式脚手架高支模工程监理实施细则解读
盘扣式脚手架高支模工程监理实施细则解读一、引言盘扣式脚手架高支模工程监理是一个重要的环节，它能够保障工程施工质量、提高施工效率和工人的安全。
本文将对盘扣式脚手架高支模工程监理实施细则进行解读，帮助读者更好地了解监理工作的要点和注意事项。
二、监理责任1. 监理人员应具备相应的资质和经验，熟悉盘扣式脚手架高支模工程的相关法律法规和技术标准。
2. 监理人员要全程参与工程施工过程，对施工现场进行全面监督，确保施工符合设计要求和安全规范。
3. 监理人员应及时发现和处理施工中的问题，提出改进建议并跟踪整改情况。
4. 监理人员要与施工单位、设计单位和相关部门进行密切合作，协调解决工程中的各类问题。
三、监理流程1. 施工前监理：监理人员要进行现场勘察和资料审查，确保施工前的准备工作符合要求，并提出相关建议。
2. 施工中监理：监理人员要对工程施工过程进行全程监督，包括材料验收、施工质量检查等环节。
同时，监理人员要及时记录施工进度和质量情况，确保施工按计划进行。
3. 施工后监理：监理人员要进行竣工验收，对工程质量进行评估，并出具监理报告。
如发现质量问题，要要求施工方及时整改和返工。
四、监理要点1. 施工现场安全：监理人员要确保施工现场安全，包括对脚手架结构的稳定性进行检查、对搭建过程进行监督等，确保工人的人身安全。
2. 施工质量把控：监理人员要对脚手架的搭建质量进行检查，包括材料的强度、连接件的使用情况等。
同时，还要对高支模的组装和调整情况进行监督，确保施工质量达到要求。
3. 施工进度控制：监理人员要协调施工方与设计单位，确保施工按照合同约定的进度进行。
4. 资料管理：监理人员要对施工中的各类资料进行归档管理，包括工程设计图纸、施工方案、质量检测报告等。
5. 现场协调：监理人员要及时与相关方进行沟通和协调，解决施工过程中的纠纷和问题。
6. 完工验收：监理人员要对工程进行全面验收，确保工程质量合格，并出具监理报告。
五、总结盘扣式脚手架高支模工程监理工作是保障工程质量和工人安全的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大兴区庞各庄镇PGZ01-12地块 商业金融用地项目
1#酒店超限坡屋顶模板支撑安全 专项施工监理实施细则
编 制 人： 审 核 人：
北京正方建设监理有限责任公司 第三项目监理部 2012年5月10日 目 录 一、简述 ................................................................................................................................. 3 二、编写依据 ........................................................................................................................ 3 三、工程概述 ........................................................................................................................ 3 1、工程简介 ................................................................................................................... 3 2、工程概况 ................................................................................................................... 4 四、高大模板工程的特点 ................................................................................................. 9 五、高大模板施工监理工作流程 .................................................................................. 10 六、高大模板施工监理工作控制要点 ......................................................................... 10 1、搭设前准备工作 .................................................................................................... 10 2、施工控制要点 ......................................................................................................... 11 3、支撑架搭设控制要点 ........................................................................................... 11 4、模板安装的控制要点 ........................................................................................... 13 5、模板拆除的控制要点 ........................................................................................... 14 五、高大模板施工监理工作方法 .................................................................................. 14 1、平行检验.................................................................................................................. 14 2、旁站 .......................................................................................................................... 14 3、巡视 .......................................................................................................................... 15 一、简述 1、为了确保大兴区庞各庄镇PGZ01-12地块商业金融用地项目1#酒店十一、十二层高大模板工程的施工质量及安全，特制定本细则 2、本细则未详尽之处，须按国家或行业及厦门市地方有关规范、规定办理。
二、编写依据 1、已批准的高大模板工程施工方案。 2、《建设工程安全生产管理条例》（国务院令第393号）。 3、建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）。 4、建设部《建筑起重机械安全监督管理规定》（部令第166号）。 5、《建筑施工安全检查标准》（JGJ 59-2011）。 6、《施工现场机械设备检查技术规程》（JGJ 160-2008）。 7、《凝土结构工程施工规范》（GB50666-2011）。 7、其它与高大模板工程施工相关的标准、规范及设计文件等技术资料。
三、工程概述 1、工程简介 序 号 项 目 内 容 1 工程名称 大兴区庞各庄镇PGZ01-12地块商业金融用地项目1#酒店 2 工程地址 北京市大兴区庞各庄 3 建设单位 北京龙熙丽景房地产开发有限公司 4 设计单位 北京中翰国际建筑设计有限公司 5 勘察单位 中国建筑技术集团有限公司 6 监理单位 北京正方建设监理有限责任公司 7 质量监督单位 北京市大兴区建设工程质量监督站 8 施工单位 华北建设集团有限公司 9 竣工工期 2014年10月 10 合同质量目标 合格
2、工程概况 （1）建筑概况 序号 项目 内容 1 建筑功能 酒店
2 建筑面积 总建筑面积： 59860m2
地下建筑面积： 9620m2 地上建筑面积 50240m2
3 建筑层数 地下层数 1层 地上层数 11（12）层
4 建筑层高 地下部分层高 5.2m、6.3m
地上部分层高 首层 5.1m、6.2m 2层 6.1m
设备层 1.9m
标准层 3.5m（局部12.28m）
5 建筑高度 ±0.000 34.000m 室内外高差 0.3m
基底标高 －7.000m 基坑深度 -7.150m
最高檐口高度 49.795m 建筑总高度 53.280m
6 建筑平面 横轴编号 1-A~1-D 纵轴编号 1-1~1-16
横轴距离 22.000m 纵轴距离 138.000m
7 建筑耐火 地下一级、地上二级 （2）结构设计概况 序号 项 目 内 容 1 结构形式 基础结构形式 梁板式筏基 主体结构形式 框剪结构
2 抗震等级 工程设防烈度 8度
抗震等级 二级
3 结构断面尺寸（mm）
十一层柱断面 900×900、1000×1000
十一层梁断面 550×850、300×750、900×900、700×750、300×1100
楼板厚度 160
4 钢筋保护层 柱 30
梁 25
板 15
5 钢筋类别 HPB235 直径6、8 HRB400 直径8、10 HRB400E 直径12～25、32 6 钢筋接头形式 直径＜16搭接；≥16直螺纹套筒连接
7 混凝土强度等级 十一层墙柱 C40
十一层顶板、梁 C35
8 楼梯结构形式 楼梯为钢筋混凝土梁板式结构 （3）本专项施工方案施工部位概况
本方案所针对高支模区域为十一、十二层，因建筑布局需要，局部取消十一层顶板，所在位置为1-C～1-D/1-8～1-9轴区域，面积为282.405㎡，1-8～1-9轴跨度为18.0m，支设高度最高处为12.28m。（如下图） 高支模区域剖面图 屋顶平面图 四、高大模板工程的特点 1、高大模板支撑系统易失稳坍塌，易发生重、特大事故。 为避免高大模板工程支撑系统发生失稳坍塌事故，应督促施工单位在施工前做好下列工作： （1）按照施工图纸内容做好方案，并绘制详细的高大模板支架图、支撑平面图、立面图和剖面图及节点大样施工图。 （2）按照有关规范、标准的要求设置高大模板支撑系统的构造，其内容应包括：立杆设置、木楞设置、立杆间距、纵横向水平杆、剪刀撑及顶托设置，扣件连接方法及荷载有效传递等。 （3）对施工荷载、立杆、立杆地基承载力、支架、模板及其支撑系统的强度、刚度、稳定性、抗倾覆进行详细验算。 （4）针对不同工程结构、施工方法、选用的各类机械设备、施工场地及周围环境等特点制定有针对性高大模板安全技术措施。 （5）制定应急救援预案，内容应包括：各方主体的职责、针对各种突发情况的应急处理方案、浇筑混凝土期间检查模板变形情况制度、异常情况报告制度等。 2、高大模板工程施工属危险性较大的工程，应编制专项施工方案，并经5人以上的专家组进行审查论证，专家组成员需具备以下条件：专家组成员应是有高大模板支撑体系工程经验或施工技术理论的具有高级职称的人员，总人数不少于5人。专家应当对方案的可靠性提出具体论证审查意见。 3、施工单位应根据专家组意见对专项施工方案进行修编，并经施工企业技术负责人、监理单位总监理工程师签字审批后报质监站备案同意后方可实施，施工中原则上不得调整施工方案。因特殊原因确需调整的，应经施工企业技术负责人、监理单位总监理工程师签字同意，并提出是否重新组织专家进行论证审查。
