7号信令教材
华为7号信令教学材料

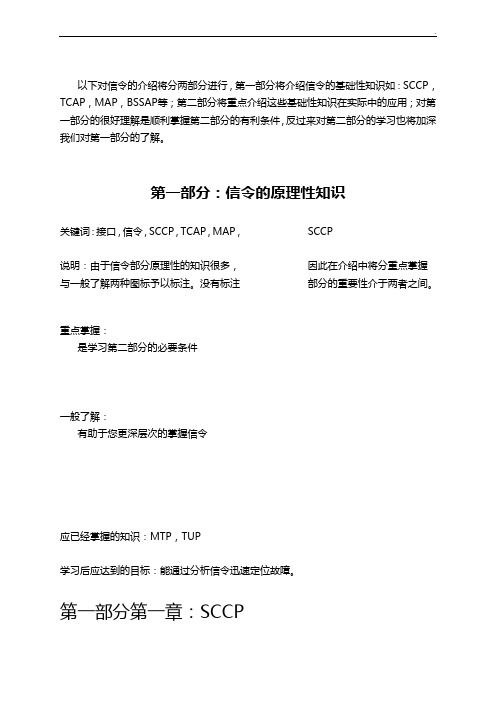

以下对信令的介绍将分两部分进行，第一部分将介绍信令的基础性知识如：SCCP，TCAP，MAP，BSSAP等；第二部分将重点介绍这些基础性知识在实际中的应用；对第一部分的很好理解是顺利掌握第二部分的有利条件，反过来对第二部分的学习也将加深我们对第一部分的了解。
第一部分：信令的原理性知识关键词：接口，信令，SCCP，TCAP，MAP，SCCP说明：由于信令部分原理性的知识很多，因此在介绍中将分重点掌握与一般了解两种图标予以标注。
没有标注部分的重要性介于两者之间。
重点掌握：是学习第二部分的必要条件一般了解：有助于您更深层次的掌握信令应已经掌握的知识：MTP，TUP学习后应达到的目标：能通过分析信令迅速定位故障。
第一部分第一章：SCCP在这一章中我们将讨论A：SCCP在七号信令中的位置B：MTP寻路的局限性C：SCCP的特点和功能D：SCCP的消息和原语E：SCCP的寻址与选路其中A，B是为了引出SCCP做铺垫，C，D是SCCP的具体内容，E是SCCP的实际应用。
第一节，SCCP（信令连接控制部分）在OSI中的位置以OSI七层模型的概念来看一下SCCP的位置：由此可见SCCP是我们后面将要学习的TCAP，MAP，BSSAP的承载，因此他的重要性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？第二节，MTP 寻路的局限性在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备。
MTP是电话通信网理想的信令系统，在电话应用中所有信令消息都和呼叫电路有关，消息的传输路径一般和相关的呼叫连接路径有固定的对应关系。
但是，随着通信新业务的不断发展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中移动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输路径不一定要和呼叫连接路径相同也不要求有某种确定的对应关系。
华为7号信令教材(SCCP、TCAP、MAP等)
以下对信令的介绍将分两部分进行，第一部分将介绍信令的基础性知识如：SCCP，TCAP，MAP，BSSAP等；第二部分将重点介绍这些基础性知识在实际中的应用；对第一部分的很好理解是顺利掌握第二部分的有利条件，反过来对第二部分的学习也将加深我们对第一部分的了解。
第一部分：信令的原理性知识关键词：接口，信令，SCCP，TCAP，MAP，SCCP说明：由于信令部分原理性的知识很多，因此在介绍中将分重点掌握与一般了解两种图标予以标注。
没有标注部分的重要性介于两者之间。
重点掌握：是学习第二部分的必要条件一般了解：有助于您更深层次的掌握信令应已经掌握的知识：MTP，TUP学习后应达到的目标：能通过分析信令迅速定位故障。
第一部分第一章：SCCP在这一章中我们将讨论A：SCCP在七号信令中的位置B：MTP寻路的局限性C：SCCP的特点和功能D：SCCP的消息和原语E：SCCP的寻址与选路其中A，B是为了引出SCCP做铺垫，C，D是SCCP的具体内容，E是SCCP的实际应用。
第一节，SCCP（信令连接控制部分）在OSI中的位置以OSI七层模型的概念来看一下SCCP的位置：性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？第二节，MTP 寻路的局限性在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备。
MTP是电话通信网理想的信令系统，在电话应用中所有信令消息都和呼叫电路有关，消息的传输路径一般和相关的呼叫连接路径有固定的对应关系。
但是，随着通信新业务的不断发展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中移动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输路径不一定要和呼叫连接路径相同也不要求有某种确定的对应关系。
若仍然用MTP和TUP的四级结构传送上述的消息，会带来以下问题：一，MTP是根据DPC和SIO（Service Indicator--业务指示语）来选择路由并确定终端用户的，这一寻址功能具有以下的局限性：a：SPC（信令点编码）不是国际统一编码，它由信令点所在网定义。
七号信令讲义.
信令的基本概要1信令的概念信令：控制交换机动作的信号。
信号：信号是一种统称，而信令是指具有动作含义的操作控制命令。
信令方式: 信令的传送所要遵守的一定的规约和规定。
它包括信令的结构形式，信令系统：信令在多段路由上的传送方式及控制方式。
指完成特定的信令方式时所使用的通信设备的全体。
2信令的分类2.1随路信令和共路信令按照信令的信道技术来分类，信令可以分为：随路信令和公共信道信令。
随路信令：信令和话音在同一条话路中传送的信令方式。
目前我国采用的随路信令称为中国1号信令系统。
两端交换机的信令设备之间没有直接相连的信令通道，信令是通过话路来传送的。
当有呼叫到来时，先在选好的空闲话路中传信令，接续建立后，再在该话路中传话音。
信令是信令通道和用户信息通道合在一起或有固定的一一对应关系图1-1随路信令系统示意图共路信令：两端交换机的信令设备之间有一条直接相连的信令通道，信令的传送是与话路分开的、无关的。
当有呼叫到来时，先在专门的信令链路中传信令，接续建立后，再在选好的空闲话路中传话音。
共路信令，也称公共信道信令，指以时分方式在一条高速数据链路上传送一群话路的信令。
图1-2共路信令系统示意图共路信令是以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。
通常用于局间。
目前我国采用的公共信道信令就是中国7号信令。
7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。
目前得到广泛应用。
2.1线路信令、路由信令和管理信令按功能划分：线路信令是具有监视功能的信令，（用来监视主、被叫的摘、挂机状态及设备忙闲）路由信令是具有选择功能的信令（指主叫所拨的被叫号码，用来选择路由）管理信令是具有操作功能的信令（用于电话网的管理和维护）2.3用户线信令和局间信令按区域划分：用户线信令是用户和交换机之间的信令。
局间信令是交换机和交换机之间的信令。
3信令方式3.1编码方式：多频信令六（六种频率）中取二，可表示15种信令。
SS7培训教材

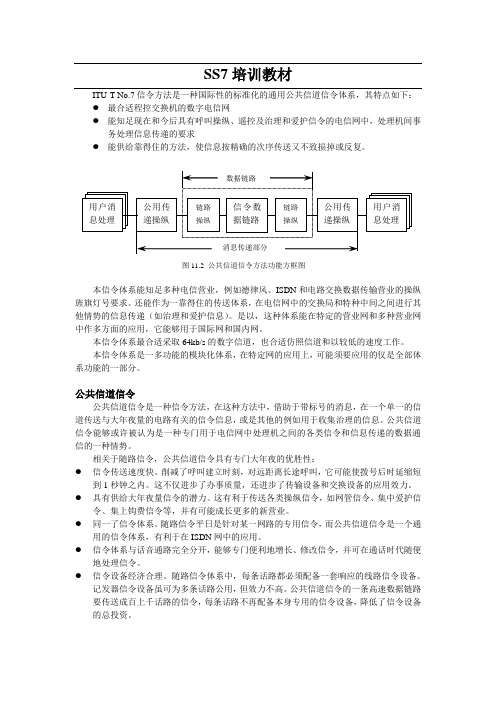

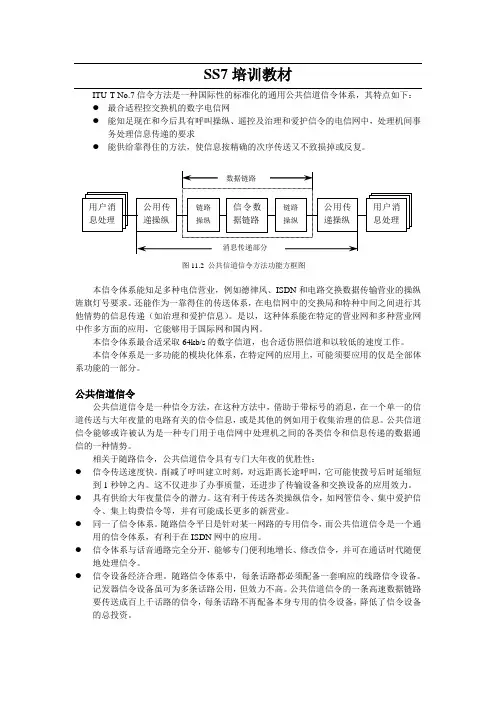

SS7培训教材ITU-T No.7信令方法是一种国际性的标准化的通用公共信道信令体系，其特点如下：●最合适程控交换机的数字电信网●能知足现在和今后具有呼叫操纵、遥控及治理和爱护信令的电信网中，处理机间事务处理信息传递的要求●能供给靠得住的方法，使信息按精确的次序传送又不致损掉或反复。
图11.2 公共信道信令方法功能方框图本信令体系能知足多种电信营业，例如德律风、ISDN和电路交换数据传输营业的操纵旌旗灯号要求。
还能作为一靠得住的传送体系，在电信网中的交换局和特种中间之间进行其他情势的信息传递（如治理和爱护信息）。
是以，这种体系能在特定的营业网和多种营业网中作多方面的应用，它能够用于国际网和国内网。
本信令体系最合适采取64kb/s的数字信道，也合适仿照信道和以较低的速度工作。
本信令体系是一多功能的模块化体系，在特定网的应用上，可能须要应用的仅是全部体系功能的一部分。
公共信道信令公共信道信令是一种信令方法，在这种方法中，借助于带标号的消息，在一个单一的信道传送与大年夜量的电路有关的信令信息，或是其他的例如用于收集治理的信息。
公共信道信令能够或许被认为是一种专门用于电信网中处理机之间的各类信令和信息传递的数据通信的一种情势。
相关于随路信令，公共信道信令具有专门大年夜的优胜性：●信令传送速度快。
削减了呼叫建立时刻，对远距离长途呼叫，它可能使拨号后时延缩短到1秒钟之内。
这不仅进步了办事质量，还进步了传输设备和交换设备的应用效力。
●具有供给大年夜量信令的潜力。
这有利于传送各类操纵信令，如网管信令、集中爱护信令、集上钩费信令等，并有可能成长更多的新营业。
●同一了信令体系。
随路信令平日是针对某一网路的专用信令，而公共信道信令是一个通用的信令体系，有利于在ISDN网中的应用。
●信令体系与话音通路完全分开，能够专门便利地增长、修改信令，并可在通话时代随便地处理信令。
●信令设备经济合理。
随路信令体系中，每条话路都必须配备一套响应的线路信令设备。
7号信令-课件全解
七号信令系统的结构
共路信令网结构 七号信令是一种在独立于电信网的网络上运行的信令, 这个网络叫做共路信令 网或叫七号信令网,它由多个信令点 组成,信令点间一般由64Kbps的数字链路连接。典型的 信 令网包括SSP、SCP和STP三种信令点。 SSP(Service Switching Points)是一种能执行多种七号信令应用服务(用 户呼叫处理 、800号服务、他方付费电话等)的程控数字交 换机的电话局。其中又将只提供使用七号信 令进行用户呼 叫处理的电话局叫做CCSSO(Common Channel Signalling Switching Office s)。一般情况下,只要将现有 的程控数字交换机的软件升级并增加一些硬件,就能执行 CCSS O或SSP的功能。然而这种软件是非常昂贵的,一个 SSP的软件价格达数百万美元。
(
à » Ó §ß Ï Ð Å Á î
EX
EX
Ö ¼ ¾ ä Ð Å Á î
按信令传送通道与用户信息传送通道的关系不 同，信令可分为随路信令方式和共路信令方式。
随路信令方式
共路信令方式
信令按其功能又可分为：
线路信令：是具有监视功能的信令，用来监视主、被叫的 摘、挂机状态及设备忙闲。 路由信令：是具有选择功能的信令，指主叫所拨的被叫号 码，用来选择路由。 管理信令：是具有操作功能的信令，用于电话网的管理和 维护。
7号信令
信令的概念
通讯设备之间任何实际应用信息的传送总是伴随着一些控制 信息的传递,它们按照既定 的通讯协议工作,将应用信息安全、 可靠、高效地传送到目的地。这些信息在计算机网络中 叫做 协议控制信息,而在电信网中叫做信令(Signal)。
七号信令 系统(Signalling System No.7简称七号信令或 SS7)是一种局间的数字共路信令。
华为7号信令教材
以下对信令的介绍将分两部分进行，第一部分将介绍信令的基础性知识如：SCCP，TCAP，MAP，BSSAP等；第二部分将重点介绍这些基础性知识在实际中的应用；对第一部分的很好理解是顺利掌握第二部分的有利条件，反过来对第二部分的学习也将加深我们对第一部分的了解。
第一部分：信令的原理性知识关键词：接口，信令，SCCP，TCAP，MAP，SCCP说明：由于信令部分原理性的知识很多，因此在介绍中将分重点掌握与一般了解两种图标予以标注。
没有标注部分的重要性介于两者之间。
重点掌握：Array是学习第二部分的必要条件一般了解：有助于您更深层次的掌握信令应已经掌握的知识：MTP，TUP学习后应达到的目标：能通过分析信令迅速定位故障。
第一部分第一章：SCCP在这一章中我们将讨论A：SCCP在七号信令中的位置B：MTP寻路的局限性C：SCCP的特点和功能D：SCCP的消息和原语E：SCCP的寻址与选路其中A，B是为了引出SCCP做铺垫，C，D是SCCP的具体内容，E是SCCP的实际应用。
第一节，SCCP（信令连接控制部分）在OSI中的位置以OSI七层模型的概念来看一下SCCP的位置：性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？第二节，MTP 寻路的局限性在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备。
MTP是电话通信网理想的信令系统，在电话应用中所有信令消息都和呼叫电路有关，消息的传输路径一般和相关的呼叫连接路径有固定的对应关系。
但是，随着通信新业务的不断发展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中移动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输路径不一定要和呼叫连接路径相同也不要求有某种确定的对应关系。
若仍然用MTP和TUP的四级结构传送上述的消息，会带来以下问题：一，MTP是根据DPC和SIO（Service Indicator--业务指示语）来选择路由并确定终端用户的，这一寻址功能具有以下的局限性：a：SPC（信令点编码）不是国际统一编码，它由信令点所在网定义。
北京邮电大学7号信令讲义.
CK的产生
发送侧：
信息多项式/生成多项式=商式+余式 CK=余数的反码 生成多项式=X16+X12+X5+1
接收侧：
信息多项式/生成多项式=商式+余式 余式=0001110100001111
差错校正技术
分类
前向纠错 重发纠错 互控 非互控
NO.7信令采用的差错校正技术
线路信号-第16时隙:复帧概念,PCM32时隙 记发器信号-数字多频编码
第五章 NO.7信令的概述
基本特点
模块化 分级结构 数字化 编码丰富 适应性,不同网路 单独组网,兼容性,可维护性 强大的管理功能 安全性-误差控制,备份
NO.7信令的分级结构
功能模型 与七层协议的关系 各级功能概要
记发器信号(同NO.5)
• 多频编码--700HZ~1700HZ 间隔200HZ • 脉冲发送--六中取二
R2信令方式
模拟方式
线路信号--带外单频(3825HZ) 记发器信号
• 多频互控(1380~1980,540~1140,间隔120HZ) • 前向六中取二, 后向六中取二
数字方式
第四章 CCITT建议的几种国际 信令方式
NO.5信令方式
线路信号
• • • • 带内双频 2400HZ，2600HZ 正向拆线和释放监护采用双频组合式 其他采用单频发送 连续互控
记发器信号
• 多频编码--700HZ~1700HZ 间隔200HZ • 脉冲发送--六中取二
记发器信号的发送方式
七号信令原理和信令流程解释PPT课件
SS7体系结构
OMAP 第四级
INAP TCAP
MAP
BSSAP
SCCP
ISUP
第三级 第二级 第一级
MTP3 MTP2 MTP1
.
TUP MTUP
9
SS7信令链路名称
A链路
D链路
B链路
D链路
A链路
LSTP
HSTP
HSTP
LSTP
SP
C链路 SP
C链路
C链路
C链路
F链路
LSTP
HSTP
HSTP
信令点（Signaling Point ─ SP）：装备有No.7信令系统的通信网节点称为信令 点。通常信令点就是通信网中的交换或处理节点，例如交换局、操作维护中心、 网络数据库等，但也可能是只具有信令功能不具备通信业务功能的独立信令点。 在特殊情况下，一个物理节点可以定义为逻辑上分离的两个信令点（也可称为 多个信令协议栈）。例如：国际出入口局既是国内信令网中的一个信令点，又 是国际信令网中的一个信令点，常称为网关点（Gateway）。
移动业务交换中心MSC（Mobile Services Switching Center）：一个程控 交换剂，除完成交换功能外，还负责分配无线资源、用户移动性管理、位 置登记和信道切换程序。
设备识别寄存器EIR（Equipment Identity Register）：一个数据库，负责 管理移动台的设备识别。
.
17
TUP呼叫信令流程（续）
LS
T
LS
M
IAI
IAI
SLB, STB, LOS UNN, SST
SLB, STB, LOS UNN, SST
忙音、空号音
中国7号信令教程
中国7号信令教程第一课为什么要使用SS7信令系统?课程目的•了解传统一号信令系统，呼叫流程及其缺陷•了解SS7信令系统，呼叫流程及其优势•比较两种信令网的差别:o中继利用率方面的差别o信令方式方面的差别o呼叫建立和释放方面的差别1.传统一号信令系统的呼叫流程及其缺陷国内传统的话音中继均采用一号信令来控制接续, 一号信令属随路信令, 信号（主／被叫号码）通过话音通道中的多频模拟信号（MFC）来传送。
以下是一号信令网的呼叫流程：•在一个传统电话系统中，电话用户摘机并拔被叫号码，号码用双音频信号发送到交换局（CO），交换局分析被叫号码。
•交换局分析被叫号码并判断要到达目的局所要占用的出中继，占用该出中继，把被叫和主叫号码送到汇接交换局，汇接交换局又要分析被叫号码，判断要到达目的局所要占用的出中继，然后再把被叫和主叫号码送到下一个汇接局，如此下去，直到到达目的交换局。
•目的交换局向被叫振铃，并通过各交换局向主叫送回铃音。
•被叫电话摘机，目的交换局向上一交换局发出应答信号，上一交换局把通道接通, 并把应答上传，直到呼叫发起局，把整个话音通道接通，主被叫双方进入通话。
•通话中的被叫挂机，被叫端交换局把挂机信号发送到上一交换局，直到主叫交换局，主叫交换局收到挂机信号后生成计费话单。
•主叫挂机，主叫端局向下一汇接局发出拆线信号，并逐级向下传递，各交换局收到拆线信号后把各自的中继释放，所有设备示闲。
传统一号信令网络的缺陷•由于采用双音频（MFC）来传递主被叫号码，每个号码大约要0.25秒时间，呼叫建立慢，中继占用时间长，需要更多的中继才能达到一定的话务量。
•由于在一定的话务量下，需要更多的中继来实现，中继的扩容又直接导至相应设备（如MFC寄发器）需求的增加，所以总的成本会更高。
•呼叫建立慢，用户等待的时间长，用户满意度降低。
•由于采用双音频来传递信息，表达的信息量有限，可开展的业务种类有限。
2. SS7信令系统的呼叫流程及其优势SS7信令属于公共信道信令，其信令系统独立于话音系统，信令消息完全数字化，采用数据包方式发送数据。
7号信令教案.
七号信令第一讲基本概念1、通信网2、信令的概念3、信令的分类4、CAS与CCS5、NO7目前主要应用6、信令方式一、通信网(一通信就是按约定的规则传递信息。
信息包括三大类:声音、文字、图像。
通信网是在任何时间、任何地点、任何用户都能进行传输和交换的系统,是各种交换设备、传输设备、终端设备组成的整体。
电信网是利用电磁手段(有线、无线、微波的通信网。
(二通信网分类1、业务类别:电话网、电报网、数据网、传真网、ISDN网等。
2、传输媒介:有线网(其传输媒介有电线、电缆、光缆等、无线网(包括移动通信、卫星通信等。
3、使用范围:公用网和专用网。
4、公用电话网按区域:本地电话网、国内长途电话网、国际长途电话网。
5、传输信号:数字网、模拟网、数模混合网。
(三通信网五要素网路结构、信令方式、编号方式、计费方式、通信质量1、网路结构指通信网中各交换局间的连接方式及路由方式。
我国的长途电话网采用四级长途+一级本地,将过渡为二级长途+一级本地。
C1逐渐失去作用,C4变成端局。
规划2005年前将C2、C3纳入一个平面内,变成一级结构。
对于本地网,97年494文件中提到:将3级变为2级,用远端模块代替县镇端局。
今后将发展为1级。
今后电话网变为2级(1级长途+1级本地,NO7网不变其3级结构,为NI网用。
2、编号方式指通信网中对每个用户分配一个号码所遵守的原则。
如我国电话网采用等长和不等长相结合的编号原则。
3、计费方式指对用户收费的方式。
如我国收费方式有单次计费、复式计费等。
4、通信质量主要指传输质量。
5、信令方式指通信网中采用的信令系统。
任何通信网都离不开信令系统,它可以指导终端、交换系统及传输系统协同运行,在指定的终端之间建立临时的通信信道,并维护网络本身正常运行。
所以,信令系统是通信网的重要组成部分。
通信网中采用何种信令方式,与交换局采用的控制技术密切相关。
随着交换技术由步进制、纵横制向程控制发展,信令系统也从随路信令向公共信道信令发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以下对信令的介绍将分两部分进行，第一部分将介绍信令的基础性知识如：SCCP，TCAP，MAP，BSSAP等；第二部分将重点介绍这些基础性知识在实际中的应用；对第一部分的很好理解是顺利掌握第二部分的有利条件，反过来对第二部分的学习也将加深我们对第一部分的了解。
第一部分：信令的原理性知识关键词：接口，信令，SCCP，TCAP，MAP，SCCP说明：由于信令部分原理性的知识很多，因此在介绍中将分重点掌握与一般了解两种图标予以标注。
没有标注部分的重要性介于两者之间。
重点掌握：Array是学习第二部分的必要条件一般了解：有助于您更深层次的掌握信令应已经掌握的知识：MTP，TUP学习后应达到的目标：能通过分析信令迅速定位故障。
第一部分第一章：SCCP在这一章中我们将讨论A：SCCP在七号信令中的位置B：MTP寻路的局限性C：SCCP的特点和功能D：SCCP的消息和原语E：SCCP的寻址与选路其中A，B是为了引出SCCP做铺垫，C，D是SCCP的具体内容，E是SCCP的实际应用。
第一节，SCCP（信令连接控制部分）在OSI中的位置以OSI七层模型的概念来看一下SCCP的位置：性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？第二节，MTP 寻路的局限性在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备。
MTP是电话通信网理想的信令系统，在电话应用中所有信令消息都和呼叫电路有关，消息的传输路径一般和相关的呼叫连接路径有固定的对应关系。
但是，随着通信新业务的不断发展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中移动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输路径不一定要和呼叫连接路径相同也不要求有某种确定的对应关系。
若仍然用MTP和TUP的四级结构传送上述的消息，会带来以下问题：一，MTP是根据DPC和SIO（Service Indicator--业务指示语）来选择路由并确定终端用户的，这一寻址功能具有以下的局限性：a：SPC（信令点编码）不是国际统一编码，它由信令点所在网定义。
当GSM中的国际漫游用户向他的HLR进行位置更新时，信令始发点无法知道该国外HLR的DPC，因此不可能通过MTP实现节点至节点的信令直接传输。
b：SIO编码仅为4位，即MTP至多可将消息分配给16个不同的用户部分，这不能适应未来电信业务的发展。
二，目前的电信业务大多只需要传送实时的短消息，以后有可能要在网络节点间传送大量的非实时消息，这就要用到分组交换中的虚电路概念，预先建立连接，进行面向连接的传输。
而MTP只能实现无连接传输。
因此CCITT提出了新的结构分层--SCCP，目的是使它和MTP相结合，提供相当于OSI 结构的网络层功能，实现信令消息在任意两个信令点之间透明的直接传输。
常将SCCP 和MTP合称为NSP（Network Service Part--网络业务部分），将它们传送的用户数据称为NSDU（Network Service Data Unit--网络业务数据单元）在了解了MTP的局限性，也即SCCP的重要性后我们将正式开始SCCP的介绍。
第三节，SCCP的特点和功能在这一节中我们将讨论SCCP的特点和功能，其中特点将从应用方面予以阐述，功能将从网络服务方面予以说明，请注意与MTP的对比。
一，SCCP的应用特点：a，能传送各种与电路无关的信令消息b，具有增强的寻路选址c，除了无连接的服务功能之外，还能提供面向连接的服务功能。
SCCP的用户之一TCAP就是利用它提供的完善的网络层功能实现各种现有的和未来的电路无关消息的远程传送，支持移动通信，智能网，电信管理网络等各项新业务，新功能。
二，网络服务功能对应于SCCP的网络服务，具体有四类协议：0类(class 0)：基本无连接服务；1类(class 1)：有序无连接服务；2类(class 2)：基本面向连接服务；3类(class 3)：流量控制面向连接服务；按是否连接可以归为以下两大类：1，无连接服务类似于分组交换中的数据报传送，它不需要预先建立连接。
以这种方式传送的消息称为单元数据（UDT），之所以称为UDT是因为在无连接方式中，消息只能整体传送，不能拆卸分段传送。
其中0类协议不能保证消息收发顺序一致，1类可以。
2，面向连接服务类似于分组交换中的虚电路传送，它在发送消息前先通过应答的方式在始节点和终节点之间建立一条消息传输路径，这种方式适用于传送大量的成批数据。
这样可以避免大批数据盲目的送入信令网却达不到终节点的无效传输情况。
第四节，SCCP的消息和原语在这一节中我们将讨论SCCP的消息和原语。
首先将从OSI的原语引出SCCP的原语，接着从原语引出消息；在讨论消息时我们将从SCCP消息的类型与消息中的参数两方面予以说明一，原语：在理解SCCP的原语之前我们先来看OSI模型中的原语的概念：在OSI七层模型中（N+1）层称为（N）的用户，由（N）层向其提供服务，（N-1）层称为（N）层的服务提供者，向（N）层提供通信连接。
服务与服务提供者之间要进行一些交互，即在相邻层之间均存在层间接口，而这些层间接口是由服务原语（Service Primitive）来定义的。
OSI规定了四种原语类型：请求（REQUEST）指示（INDICATION）响应（RESPONSE）证实（CONFIRMATION）它们完整的描述了两个对等（N+1）层获得一次服务的全过程，如下图所示：节点A节点B以上过程通过以下5步解释之：i），节点A的用户要和节点B的对等用户B进行通信，首先用户A向它的下面的N层发出“请求”原语，ii），N层协议分析该请求后形成N层协议消息，通过N-1层连接向节点B的N层发送。
iii），节点B的N层收到此消息并分析后，向其用户B发出“指示”原语，告之用户A 请求某种操作或数据。
iv），用户B执行该请求后返回结果，向它下面的N层发出“响应”原语，经N层向节点A发送相应消息。
v），节点A的N层收到此消息后即向其用户A发送“证实”原语。
至此完成一个服务，原语发送的时间顺序为：请求--》指示--》响应--》证实。
（您在观察A，D接口的跟踪消息时就会看到类似于上面的过程）以上阐述的只是原语的四种类型，一个完整的原语应包括原语名--表示提供何种服务原语类型--表示是什么类型的原语原语参数--是协议规定的完成该服务所必需的数据例如：信令消息以单元数据（UDT）的形式通过无连接服务协议传送至目的地，目的地SCCP再将此数据传给其用户时，它的单元数据指示原语就是N-UNITDATA.指示（CDA，CGA，UD）其中N表示网络层即SCCP原语，CDA，CGA，UD为原语参数，分别表示被叫地址，主叫地址和用户数据。
在理解了原语的含义后我们来看SCCP的原语，SCCP至高层和至MTP的业务接口通过原语来描述。
下表列出了SCCP各类业务和管理用到的用户原语及其参数。
其中原语参数的含义如下：SCCP和MTP之间的原语，有用于数据传输的MTP_TRANSFER请求和MTP_TRANSFER指示，及用于子系统与信令点状态管理的MTP_PAUSE指示、MTP_RESUME指示、MTP_STATUS指示。
三，SCCP消息1，原语与消息的关系让我们来看一下原语与消息的关系：SCCP在收到用户发来的原语请求或响应后，就根据原语参数将用户数据连同必要的控制和选路信息封装成SCCP消息，发往远端对等SCCP实体。
由此可见，所谓的SCCP协议就是规定SCCP消息的类型，格式及其在各种不同情况下的收发程序。
为了便于对SCCP消息的理解，下面我们将从消息类型与消息结构两方面予以介绍：2，SCCP消息类型在理解了原语与消息的关系后，让我们来看一下SCCP究竟有那几种消息类型：由于我们已经明白了原语与消息之间的关系，因此我们按照上面16种消息与N--原语的关系并按应用关系将其分为如下四类：i）无连接服务消息包括UDT和UDTS，它们和N--UNITDATA原语配合，完成无连接方式下的数据传送。
ii）连接建立和释放消息包括CR，CC，CREF，RLSD，RLC，它们和N--CONNECT，N--DISCONNECT 原语配合，完成逻辑信令的连接建立和释放。
iii）面向连接数据传送消息包括DT1，DT2，AK，ED，EA，RSR，RSC；其中DT1和DT2与N--DATA 原语配合，完成面向连接方式下的数据传送，DT1消息用于2类协议；DT2消息用于3类协议。
AK，ED，EA，RSR，RSC消息与N--DATA-- ACK，N--EXPEDITED--DATA，N--RESET 原语配合，完成3类协议中的数据接收证实及流量控制功能。
iv）异常处理消息包括ERR，IT；ERR--用于报告检测到的协议协议错误。
IT--在长时间无消息传送时，发出测试信号以恢复或者确认异常，从而做出相应的处理。
3，SCCP消息结构1，SCCP在MSU（消息信令单元）中的位置在介绍SCCP的消息结构和其中的参数前，让我们先来看一下SCCP在MSU中的位置，如下图所示：若某消息信令单元(MSU)的业务指示语SI=0011，则表明此消息为SCCP消息。
SCCP 的消息内容位于消息信令单元MSU的信令信息字段（SIF）中，格式如图所示。
路由标记包括目的地信令点编码DPC、起源点信令点编码OPC、信令链路选择码SLS。
图3.2SCCP的消息格式从以上的SCCP的消息结构中我们看到了很多的参数（消息中参数），但并不是每条每种类型的消息都必需具备全部的参数，下面我们列表说明哪些参数对哪些消息类型是必需的（M）而对于其他消息类型则是可选的（O）或根本就是不需要的：以下将对常用的几个参数（即UDT/UDTS/CR/CC/DT1五种消息类型所带的必选参数）的意义予以说明：i）目的地局部引用号和源端局部引用号是用来标识某一个连接段的内部号码，只用于面向连接服务，其值在连接建立的时候由两端的SCCP独立分配，以后的数据传送时就以此引用号指示传送路径。
参数长度为3个八位位组，全1码保留。
ii）被叫地址和主叫地址标识目的地和始发端的SCCP地址，是可变长参数。
iii）协议类型其1--4比特指示协议类型：4 3 2 10 0 0 0 0类0 0 0 1 1类0 0 1 0 2类0 0 1 1 3类当为2，3类时，5--8比特为备用。
当为0，1类时，5--8比特指示传送失败时是否需要回送：8 7 6 5 0 0 0 0 消息不回送 1 0 0 0 消息回送 其余 备用 iv ）分段/重装参数 只用于DT1消息。
