【CN209666622U】一种钢材冲压标识用工装【专利】
【CN209986054U】一种汽车零件的冲压装置【专利】

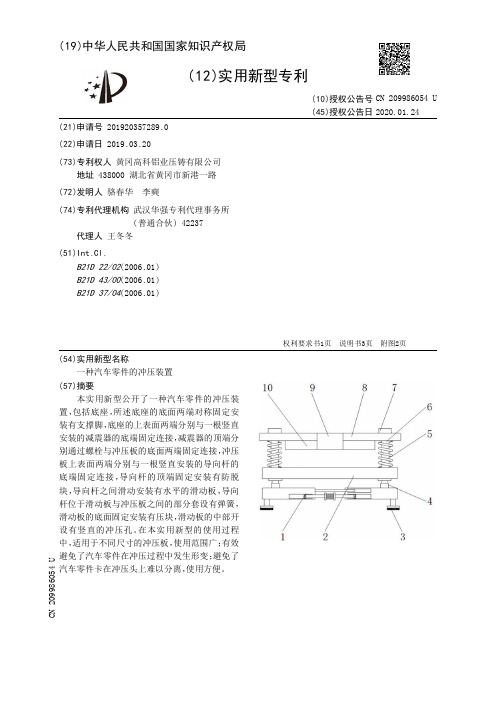

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920357289.0(22)申请日 2019.03.20(73)专利权人 黄冈高科铝业压铸有限公司地址 438000 湖北省黄冈市新港一路(72)发明人 骆春华 李奭 (74)专利代理机构 武汉华强专利代理事务所(普通合伙) 42237代理人 王冬冬(51)Int.Cl.B21D 22/02(2006.01)B21D 43/00(2006.01)B21D 37/04(2006.01)(54)实用新型名称一种汽车零件的冲压装置(57)摘要本实用新型公开了一种汽车零件的冲压装置，包括底座，所述底座的底面两端对称固定安装有支撑脚，底座的上表面两端分别与一根竖直安装的减震器的底端固定连接，减震器的顶端分别通过螺栓与冲压板的底面两端固定连接，冲压板上表面两端分别与一根竖直安装的导向杆的底端固定连接，导向杆的顶端固定安装有防脱块，导向杆之间滑动安装有水平的滑动板，导向杆位于滑动板与冲压板之间的部分套设有弹簧，滑动板的底面固定安装有压块，滑动板的中部开设有竖直的冲压孔。
在本实用新型的使用过程中，适用于不同尺寸的冲压板，使用范围广；有效避免了汽车零件在冲压过程中发生形变；避免了汽车零件卡在冲压头上难以分离，使用方便。
权利要求书1页 说明书3页 附图2页CN 209986054 U 2020.01.24C N 209986054U权 利 要 求 书1/1页CN 209986054 U1.一种汽车零件的冲压装置，包括底座(1)，其特征在于，所述底座(1)的底面两端对称固定安装有支撑脚(3)，底座(1)的上表面两端分别与一根竖直安装的减震器(4)的底端固定连接，减震器(4)的顶端分别通过螺栓与冲压板(2)的底面两端固定连接，冲压板(2)上表面两端分别与一根竖直安装的导向杆(6)的底端固定连接，导向杆(6)的顶端固定安装有防脱块(7)，导向杆(6)之间滑动安装有水平的滑动板(8)，且滑动板(8)沿着竖直方向滑动，导向杆(6)位于滑动板(8)与冲压板(2)之间的部分套设有弹簧(5)，滑动板(8)的底面固定安装有压块(10)，滑动板(8)的中部开设有竖直的冲压孔(9)。
【CN209986834U】一种冲压模具上模板加工用固定装置【专利】

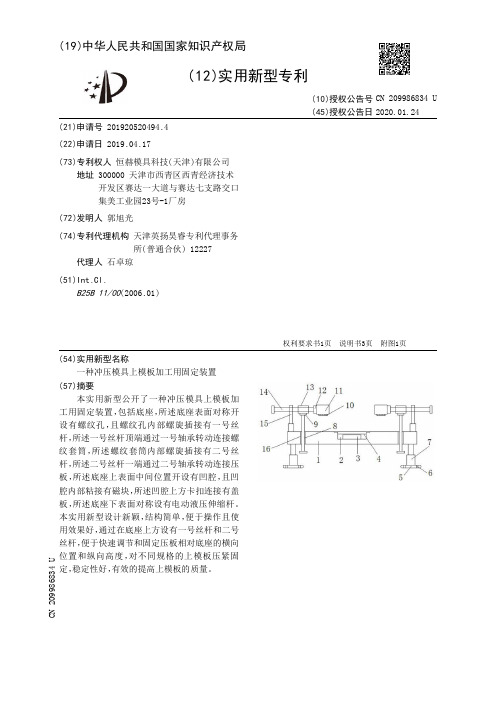

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920520494.4(22)申请日 2019.04.17(73)专利权人 恒赫模具科技(天津)有限公司地址 300000 天津市西青区西青经济技术开发区赛达一大道与赛达七支路交口集美工业园23号-1厂房(72)发明人 郭旭光 (74)专利代理机构 天津英扬昊睿专利代理事务所(普通合伙) 12227代理人 石卓琼(51)Int.Cl.B25B 11/00(2006.01)(54)实用新型名称一种冲压模具上模板加工用固定装置(57)摘要本实用新型公开了一种冲压模具上模板加工用固定装置，包括底座，所述底座表面对称开设有螺纹孔，且螺纹孔内部螺旋插接有一号丝杆，所述一号丝杆顶端通过一号轴承转动连接螺纹套筒，所述螺纹套筒内部螺旋插接有二号丝杆，所述二号丝杆一端通过二号轴承转动连接压板，所述底座上表面中间位置开设有凹腔，且凹腔内部粘接有磁块，所述凹腔上方卡扣连接有盖板，所述底座下表面对称设有电动液压伸缩杆。
本实用新型设计新颖，结构简单，便于操作且使用效果好，通过在底座上方设有一号丝杆和二号丝杆，便于快速调节和固定压板相对底座的横向位置和纵向高度，对不同规格的上模板压紧固定，稳定性好，有效的提高上模板的质量。
权利要求书1页 说明书3页 附图1页CN 209986834 U 2020.01.24C N 209986834U权 利 要 求 书1/1页CN 209986834 U1.一种冲压模具上模板加工用固定装置，包括底座(1)，其特征在于：所述底座(1)表面对称开设有螺纹孔(16)，且螺纹孔(16)内部螺旋插接有一号丝杆(8)，所述一号丝杆(8)顶端通过一号轴承(9)转动连接螺纹套筒(13)，所述螺纹套筒(13)内部螺旋插接有二号丝杆(14)，所述二号丝杆(14)一端通过二号轴承(12)转动连接压板(11)，所述底座(1)上表面中间位置开设有凹腔(2)，且凹腔(2)内部粘接有磁块(3)，所述凹腔(2)上方卡扣连接有盖板(4)，所述底座(1)下表面对称设有电动液压伸缩杆(7)。
【CN209886432U】一种波浪形板材冲压设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348682.3(22)申请日 2019.03.19(73)专利权人 浙江万峰装配式房屋工程有限公司地址 313100 浙江省湖州市长兴县和平镇城南工业功能区浙江众益电源有限公司3号厂房(72)发明人 薛月平 (74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 李莎(51)Int.Cl.B21D 3/02(2006.01)B21D 13/04(2006.01)B21D 43/28(2006.01)(54)实用新型名称一种波浪形板材冲压设备(57)摘要本实用新型公开了一种波浪形板材冲压设备，涉及板材生产技术领域，该波浪形板材冲压设备，包括裁剪装置、压平装置和冲压装置，裁剪装置包括第一固定架，第一固定架的内壁两端均活动连接有第一支撑杆，第一支撑杆的表面固定连接有传动辊轮，传动辊轮的外侧固定连接有剪切环，第一固定架的一端固定连接有齿轮箱，第一固定架的一侧固定连接有支撑架，支撑架的中部固定连接有传送辊轮。
该波浪形板材冲压设备，通过剪切环能够对板材进行裁剪，便于裁剪出不同大小的板材，传动辊轮一方面能够便于板材的放置，另一方面能够方便板材的移动，碾压辊轮能够对板材平面进行压平，使板材平整，挤压辊能够将对压平过后的板材进行冲压，使板材呈波浪形。
权利要求书1页 说明书4页 附图2页CN 209886432 U 2020.01.03C N 209886432U权 利 要 求 书1/1页CN 209886432 U1.一种波浪形板材冲压设备，包括裁剪装置(1)、压平装置(2)和冲压装置(3)，其特征在于：所述裁剪装置(1)包括第一固定架(4)，所述第一固定架(4)的内壁两端均活动连接有第一支撑杆(5)，所述第一支撑杆(5)的表面固定连接有传动辊轮(6)，所述传动辊轮(6)的外侧固定连接有剪切环(7)，所述第一固定架(4)的一端固定连接有齿轮箱(8)，所述第一固定架(4)的一侧固定连接有支撑架(9)，所述支撑架(9)的中部固定连接有传送辊轮(10)；所述压平装置(2)包括第二固定架(11)，所述第二固定架(11)的两侧均通过第二支撑杆(12)固定连接有碾压辊轮(13)，所述第二固定架(11)的中部两侧均固定连接有滑轨(14)，所述第二固定架(11)的中部两端均活动连接有滑动板(15)，所述滑动板(15)的一侧固定连接有限位块(16)，所述限位块(16)的一侧设置有滚筒(17)，所述滚筒(17)与滑动板(15)活动连接，所述滑动板(15)的另一侧中部固定连接有固定块(18)，所述第二固定架(11)的中部两端固定连接有螺纹杆(19)，所述螺纹杆(19)的一端固定连接有转柄(20)；所述冲压装置(3)包括冲压箱(21)，所述冲压箱(21)的内部活动连接有转杆(22)，所述转杆(22)的表面固定连接有挤压辊(23)。
【CN209969372U】一种铁椅模具冲压高效自动填料装置【专利】

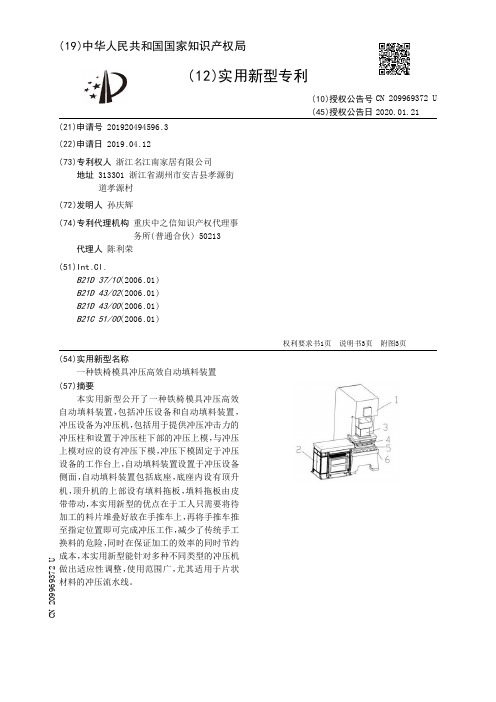

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920494596.3(22)申请日 2019.04.12(73)专利权人 浙江名江南家居有限公司地址 313301 浙江省湖州市安吉县孝源街道孝源村(72)发明人 孙庆辉 (74)专利代理机构 重庆中之信知识产权代理事务所(普通合伙) 50213代理人 陈利荣(51)Int.Cl.B21D 37/10(2006.01)B21D 43/02(2006.01)B21D 43/00(2006.01)B21C 51/00(2006.01)(54)实用新型名称一种铁椅模具冲压高效自动填料装置(57)摘要本实用新型公开了一种铁椅模具冲压高效自动填料装置，包括冲压设备和自动填料装置，冲压设备为冲压机，包括用于提供冲压冲击力的冲压柱和设置于冲压柱下部的冲压上模，与冲压上模对应的设有冲压下模，冲压下模固定于冲压设备的工作台上，自动填料装置设置于冲压设备侧面，自动填料装置包括底座，底座内设有顶升机，顶升机的上部设有填料拖板，填料拖板由皮带带动，本实用新型的优点在于工人只需要将待加工的料片堆叠好放在手推车上，再将手推车推至指定位置即可完成冲压工作，减少了传统手工换料的危险，同时在保证加工的效率的同时节约成本，本实用新型能针对多种不同类型的冲压机做出适应性调整，使用范围广，尤其适用于片状材料的冲压流水线。
权利要求书1页 说明书3页 附图3页CN 209969372 U 2020.01.21C N 209969372U权 利 要 求 书1/1页CN 209969372 U1.一种铁椅模具冲压高效自动填料装置，包括冲压设备（1）和自动填料装置（2），所述冲压设备（1）为一冲压机，包括用于提供冲压冲击力的冲压柱（3）和设置于冲压柱（3）下部的冲压上模（4），与冲压上模（4）对应的设有冲压下模（5），所述冲压下模（5）固定于所述冲压设备（1）的工作台（6）上，其特征在于，所述自动填料装置（2）设置于所述冲压设备（1）侧面，所述自动填料装置（2）包括底座（7），所述底座（7）内设有顶升机（8），所述顶升机（8）的上部设有填料拖板（9），所述填料拖板（9）由皮带（10）带动，所述皮带（10）设置于所述底座（7）的后部，由伺服电机（11）提供动力。
【CN209615286U】一种多口径卷管制造工装【专利】

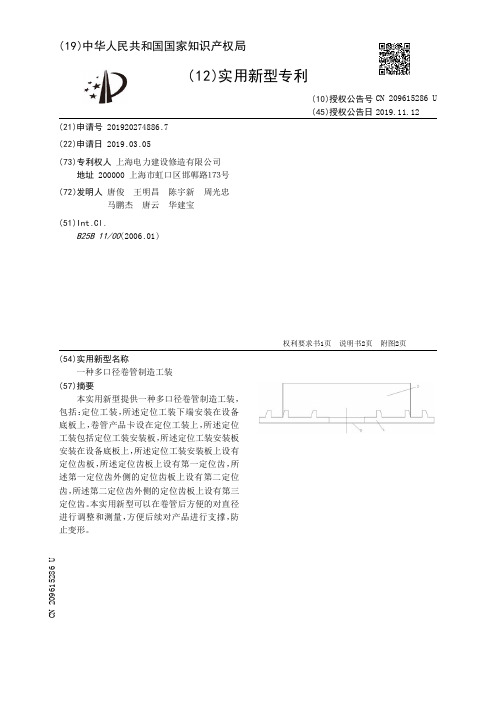

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274886.7(22)申请日 2019.03.05(73)专利权人 上海电力建设修造有限公司地址 200000 上海市虹口区邯郸路１７３号(72)发明人 唐俊 王明昌 陈宇新 周光忠 马鹏杰 唐云 华建宝 (51)Int.Cl.B25B 11/00(2006.01)(54)实用新型名称一种多口径卷管制造工装(57)摘要本实用新型提供一种多口径卷管制造工装，包括：定位工装，所述定位工装下端安装在设备底板上，卷管产品卡设在定位工装上，所述定位工装包括定位工装安装板，所述定位工装安装板安装在设备底板上，所述定位工装安装板上设有定位齿板，所述定位齿板上设有第一定位齿，所述第一定位齿外侧的定位齿板上设有第二定位齿，所述第二定位齿外侧的定位齿板上设有第三定位齿。
本实用新型可以在卷管后方便的对直径进行调整和测量，方便后续对产品进行支撑，防止变形。
权利要求书1页 说明书2页 附图2页CN 209615286 U 2019.11.12C N 209615286U权 利 要 求 书1/1页CN 209615286 U1.一种多口径卷管制造工装，包括：定位工装，其特征在于：所述定位工装下端安装在设备底板上，卷管产品卡设在定位工装上，所述定位工装包括定位工装安装板，所述定位工装安装板安装在设备底板上，所述定位工装安装板上设有定位齿板，所述定位齿板上设有第一定位齿，所述第一定位齿外侧的定位齿板上设有第二定位齿，所述第二定位齿外侧的定位齿板上设有第三定位齿。
2.根据权利要求1所述的一种多口径卷管制造工装，其特征在于：所述第一定位齿、第二定位齿、第三定位齿在定位齿板上呈同心圆分布，第一定位齿之间夹角为10°，第二定位齿之间夹角为10°，第三定位齿之间夹角为10°。
3.根据权利要求1所述的一种多口径卷管制造工装，其特征在于：所述第一定位齿、第二定位齿、第三定位齿外侧设有斜面，第一定位齿、第二定位齿、第三定位齿与定位齿板为一体成型结构。
【CN209531896U】具有限位装置的冲压模具【专利】

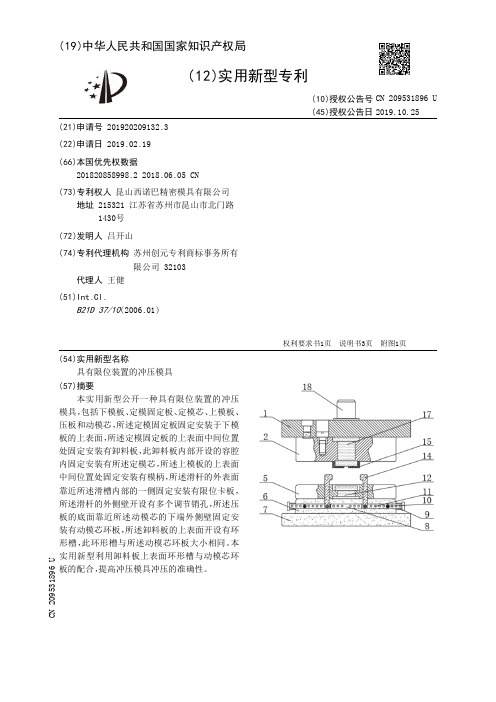

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209132.3(22)申请日 2019.02.19(66)本国优先权数据201820858998.2 2018.06.05 CN(73)专利权人 昆山西诺巴精密模具有限公司地址 215321 江苏省苏州市昆山市北门路1430号(72)发明人 吕开山 (74)专利代理机构 苏州创元专利商标事务所有限公司 32103代理人 王健(51)Int.Cl.B21D 37/10(2006.01)(54)实用新型名称具有限位装置的冲压模具(57)摘要本实用新型公开一种具有限位装置的冲压模具，包括下模板、定模固定板、定模芯、上模板、压板和动模芯，所述定模固定板固定安装于下模板的上表面，所述定模固定板的上表面中间位置处固定安装有卸料板，此卸料板内部开设的容腔内固定安装有所述定模芯，所述上模板的上表面中间位置处固定安装有模柄，所述滑杆的外表面靠近所述滑槽内部的一侧固定安装有限位卡板，所述滑杆的外侧壁开设有多个调节销孔，所述压板的底面靠近所述动模芯的下端外侧壁固定安装有动模芯环板，所述卸料板的上表面开设有环形槽，此环形槽与所述动模芯环板大小相同。
本实用新型利用卸料板上表面环形槽与动模芯环板的配合，提高冲压模具冲压的准确性。
权利要求书1页 说明书3页 附图1页CN 209531896 U 2019.10.25C N 209531896U权 利 要 求 书1/1页CN 209531896 U1.一种具有限位装置的冲压模具，其特征在于：包括下模板（7）、定模固定板（6）、定模芯（12）、上模板（1）、压板（2）和动模芯（17），所述定模固定板（6）固定安装于下模板（7）的上表面，所述定模固定板（6）的上表面中间位置处固定安装有卸料板（5），此卸料板（5）内部开设的容腔内固定安装有所述定模芯（12），所述压板（2）安装于上模板（1）的下表面，此压板（2）内部中间位置处开设的容腔内部固定安装有动模芯（17），所述上模板（1）的上表面中间位置处固定安装有模柄（18）；所述定模固定板（6）的前表面开设有滑槽（8），所述滑槽（8）的内部安装有滑杆（9），所述滑杆（9）的外表面靠近所述滑槽（8）内部的一侧固定安装有限位卡板（14），所述滑杆（9）的外侧壁开设有多个调节销孔（11），所述调节销孔（11）的外侧设置有固定销（10），所述限位卡板（14）外侧壁下方开设的沉头孔内部安装有沉头螺钉（19）；所述压板（2）的底面靠近所述动模芯（17）的下端外侧壁固定安装有动模芯环板（15），所述卸料板（5）的上表面开设有环形槽。
【CN209829958U】一种简易冲压装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920227308.8(22)申请日 2019.02.20(73)专利权人 绍兴文理学院元培学院地址 312000 浙江省绍兴市越城区群贤中路2799号(72)发明人 骆建芬 王琪栋 (74)专利代理机构 杭州杭诚专利事务所有限公司 33109代理人 尉伟敏(51)Int.Cl.B21D 22/02(2006.01)B30B 1/38(2006.01)(54)实用新型名称一种简易冲压装置(57)摘要本实用新型涉及冲压装置领域，尤其涉及一种简易冲压装置。
其包括框架和冲压杆，框架包括上端的顶板和下端的底座，底座上设有固定装置，所述顶板和底座之间设有中限位板，中限位板与框架固定连接，所述顶板下方设有驱动机构，冲压杆上端与驱动机构连接并穿过中限位板，其受中限位板限制并由驱动机构驱动进行上下往复的冲压运动。
本实用新型结构简洁，整体体积较小，可适用于实验室、研究所以及研发部分等场所；能够产生良好的冲压效果；操作简单，仅需对待冲压件进行固定后打开气缸即可。
权利要求书1页 说明书3页 附图3页CN 209829958 U 2019.12.24C N 209829958U权 利 要 求 书1/1页CN 209829958 U1.一种简易冲压装置，包括框架和冲压杆，框架包括上端的顶板和下端的底座，底座上设有固定装置，其特征在于，所述顶板和底座之间设有中限位板，中限位板与框架固定连接，所述顶板下方设有驱动机构，冲压杆上端与驱动机构连接并穿过中限位板，其受中限位板限制并由驱动机构驱动进行上下往复的冲压运动。
2.根据权利要求1所述的一种简易冲压装置，其特征在于，所述驱动机构包括气缸、移动板和行程板，气缸连接移动板，行程板与移动板固定连接，气缸驱动移动板和行程板进行横向往复运动。
3.根据权利要求2所述的一种简易冲压装置，其特征在于，所述行程板下端设有斜坡，冲压杆上端设有与斜坡配合的滚轮，行程板在进行横向往复运动时冲压杆通过滚轮与行程板斜坡的配合实现上下往复的冲压运动。
【CN209613906U】一种医疗用品器械盒生产用冲压辅助装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281272.1(22)申请日 2019.03.06(73)专利权人 河北佳得菲美医疗器械有限公司地址 061000 河北省沧州市青县流河镇南街(72)发明人 王永峰 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.B21D 22/02(2006.01)B21D 43/18(2006.01)B21D 43/20(2006.01)(54)实用新型名称一种医疗用品器械盒生产用冲压辅助装置(57)摘要本实用新型涉及医疗器械生产附属装置的技术领域，特别是涉及一种医疗用品器械盒生产用冲压辅助装置；其可用机械代替人工进行金属片的放置，更为安全效率更高并能自行将冲压完毕的器械盒取出；包括操作台、冲压模具、四组第一液压杆、支撑横板、支撑竖板和移动板，还包括第一步进电机、第一转轴、转盘、第二步进电机、第二转轴、第二液压杆、转杆、吸风机、四组连接杆、连通软管和吸盘，操作台上设置有第一放置槽，第一放置槽内设置有第一滚珠轴承，转盘顶端左部设置有第一模槽，转盘底端右部设置有第二模槽，操作台上设置有第二放置槽，第二放置槽内设置有第二滚珠轴承。
权利要求书1页 说明书5页 附图2页CN 209613906 U 2019.11.12C N 209613906U权 利 要 求 书1/1页CN 209613906 U1.一种医疗用品器械盒生产用冲压辅助装置，包括操作台(1)、冲压模具(2)、四组第一液压杆(3)、支撑横板(4)、支撑竖板(5)和移动板(6)，所述支撑竖板(5)底端与操作台(1)顶端右部连接，所述支撑横板(4)底端右部与支撑竖板(5)顶端连接，所述四组第一液压杆(3)顶端均与支撑横板(4)底端连接，所述四组第一液压杆(3)的底端均与移动板(6)顶端连接，所述冲压模具(2)顶端与移动板(6)底端连接；其特征在于，还包括第一步进电机(7)、第一转轴(8)、转盘(9)、第二步进电机(10)、第二转轴(11)、第二液压杆(12)、转杆(13)、吸风机(14)、四组连接杆(15)、连通软管(16)和吸盘(17)，所述第一步进电机(7)设置于操作台(1)底端右部，所述操作台(1)上设置有第一放置槽，所述第一放置槽内设置有第一滚珠轴承(18)，所述第一步进电机(7)的输出端与第一转轴(8)的底端连接，所述第一转轴(8)的顶端自操作台(1)底端穿过第一滚珠轴承(18)内部自操作台(1)顶端穿出，所述第一转轴(8)的顶端与转盘(9)的顶端中部连接，所述转盘(9)顶端左部设置有第一模槽(19)，所述转盘(9)底端右部设置有第二模槽(20)，所述第二步进电机(10)设置于操作台(1)底端左部，所述操作台(1)上设置有第二放置槽，第二放置槽内设置有第二滚珠轴承(21)，所述第二步进电机(10)的输出端与第二转轴(11)的底端连接，所述第二转轴(11)的顶端自操作台(1)底端穿过第二滚珠轴承(21)内部自操作台(1)顶端穿出，所述第二转轴(11)的顶端与第二液压杆(12)的底端连接，所述第二液压杆(12)的顶端与转杆(13)的底端左部连接，所述吸风机(14)底端与操作台(1)顶端左部连接，所述四组连接杆(15)的底端均与吸盘(17)的顶端连接，所述四组连接杆(15)的顶端均与转杆(13)的底端连接，所述吸风机(14)的输入端与连通软管(16)的输出端连通，所述连通软管(16)的输入端与吸盘(17)的输出端连通。
【CN209763915U】一种冲压件快速检测治具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250968.8(22)申请日 2019.02.28(73)专利权人 苏州冲融金属制品有限公司地址 215000 江苏省苏州市昆山市巴城镇益伸路81号
(72)发明人 曹和平 杨永芬 (74)专利代理机构 苏州简专知识产权代理事务所(普通合伙) 32406代理人 李正方
(51)Int.Cl.G01B 5/00(2006.01)
G01B 5/24(2006.01)
G01B 5/02(2006.01)
(54)实用新型名称一种冲压件快速检测治具(57)摘要本实用新型涉及到冲压产品检测技术领域，尤其涉及一种冲压件快速检测治具。该冲压件快速检测治具的底座的中部固定有两块平行立板，冲压件从两块平行立板之间通过，用于检测冲压件的平行度，销钉限位座上设有销钉，用来对冲压件上的孔进行检测，限宽座的顶端设有限宽槽用于对工件的宽度进行检测，限宽槽的中部设有定位立柱也用于对冲压件中的孔位进行检测，该冲压件快速检测治具能够对相应的冲压件进行快速检测。
权利要求书1页 说明书2页 附图2页
CN 209763915 U2019.12.10
CN 209763915 U1.一种冲压件快速检测治具，包括底座（1），其特征在于，所述底座（1）的中部固定有两块立板（2），两块立板（2）相互平行，两块立板（2）之间的距离为8-10毫米，所述立板（2）一端的底座（1）上固定有销钉限位座（3），所述销钉限位座（3）上设有销钉（4），所述立板（2）另一端的底座（1）上固定有限宽座（5），所述限宽座（5）的顶端设有限宽槽（6），所述限宽槽（6）的中部设有定位立柱（7）。2.根据权利要求1所述的一种冲压件快速检测治具，其特征在于，所述限宽槽（6）的宽度为2.2厘米。
权 利 要 求 书1/1页
2CN 209763915 U
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(51)Int .Cl . B41K 3/36(2006 .01) B41K 3/62(2006 .01)
(10)授权公告号 CN 209666622 U (45)授权公告日 2019.11.22
( 54 )实用新型名称 一种钢材冲压标识用工装
( 57 )摘要 本实 用新型提供了一 种钢材 冲压标 识 用工
附图说明 [0008] 图1为本实用新型的结构示意图。 [0009] 图2为图1加装压紧螺栓后的左视图。 [0010] 图3为图1中字头盒的A-A向剖面图。
具体实施方式 [0011] 以下结合附图，对本实用新型的具体实施方式作进一步说明：
3
CN 209666622 U
说 明 书
2/2 页
[0012] 如图1、图2、图3所示，本实用新型所述钢材冲压标识用工装，包括上胎1、字头盒， 所述上胎1下部设置有卡槽2，所述字头盒的盒体上部通过所设置的与卡槽2相配合的凸起 卡装在卡槽2中 ；所述字头盒的盒体下部设置有放置钢字头的字头凹槽3 ，所述字头凹槽3的 侧壁盒体中设置有螺孔5 ，螺孔5内设置 用于压紧固定钢字头的 压紧螺栓7 ，字头凹槽3的 上 部设置有垫板4，所述字头凹槽3的顶部盒体中设置有若干个向上贯通的卸字孔6，所述卸字 孔6用于当钢字头不易取出时采用直杆顶出。
2 .根据权利要求1所述的钢材冲压标识用工装，其特征是所述字头凹槽的上部设置有 垫板。
2
CN 209666622 U
说 明 书
1/2 页
一种钢材冲压标识用工装
技术领域 [0001] 本实用新型涉及金属加工行业用工装，尤其涉及一种钢材冲压标识用工装。
背景技术 [0002] 在电力杆塔、电力金具在加工完成后，都需按设计要求在构件或金具表面相应的 位置 用钢字头打钢印 ，进行产品标识。原有的手工打印标识已 经因费时 、易出错且一致性差 逐渐被机械冲压标识取代，但现有机械冲压字模或工装存在安装、拆卸不方便，特别是钢字 头在经长时间冲压后因变形不易取出的问题。
4
CN 209666622 U
说 明 书 附 图
1/2 页
图1
5
CN 209666622 U
说 明 书 附 图
2/2 页
图2
图3
6
装 ，包括上胎、字头盒 ，所述上胎下部设置有卡 槽，所述字头盒的盒体上部通过所设置的与卡槽 相配合的凸起卡装在卡槽中 ；所述字头盒的盒体 下部设置有放置钢字头的字头凹槽，所述字头凹 槽的侧壁盒体中设置有螺孔，螺孔内设置用于压 紧固定钢字头的压紧螺栓，所述字头凹槽的顶部 盒体中设置有若干个向上贯通的卸字孔，所述卸 字孔用于当钢字头不易取出时采用直杆顶出。本 实 用新型安装拆 卸方便 ，钢字头位置稳定 ，当需 要更换钢字头时 ，只需将字头盒从上胎上取下， 扭出压紧 螺栓 ，取出 钢字头更换 ；当变形 钢字头 不易取出时 ，可以 用直杆穿进卸字孔顶出钢字 头，从而方便完成钢字头的更换。
权利要求书1页 说明书2页 附图2页
CN 209666622 U 书
1/1 页
1 .一种钢材冲压标识用工装，包括上胎、字头盒，所述上胎下部设置有卡槽，所述字头 盒的盒体上部通过所设置的与卡槽相配合的凸起卡装在卡槽中；其特征是所述字头盒的盒 体下部设置有放置钢字头的 字头凹槽 ，所述字头凹槽的 侧壁盒体中设置有螺孔 ，螺孔内设 置用于压紧固定钢字头的压紧螺栓，所述字头凹槽的顶部盒体中设置有若干个向上贯通的 卸字孔。
