数字电路基础知识习题
数字电路试题及答案
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。
答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。
答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。
答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。
答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。
答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。
2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。
时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。
数字电路试题及答案
数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。
7. 一个4位二进制计数器可以计数的最大数值是________。
8. 一个D触发器的两个主要输入端是________和________。
9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。
10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。
三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。
12. 解释什么是时钟信号，并说明它在数字电路中的作用。
四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。
14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。
答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
数字电路基础习题

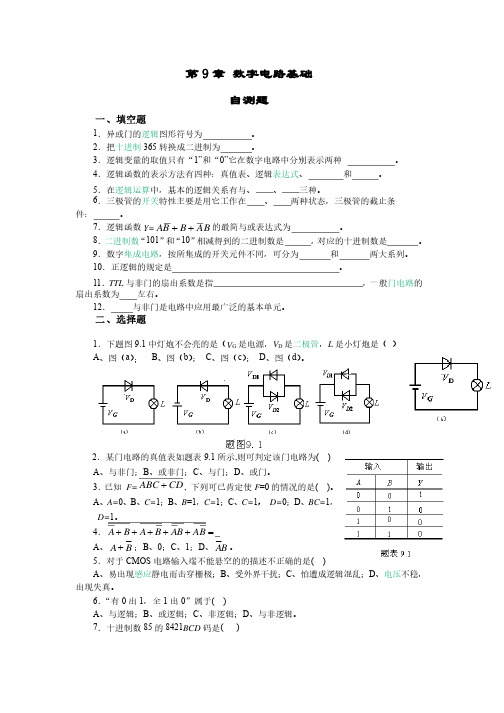

第9章 数字电路基础自测题一、填空题1 。
2365转换成二进制为转换成二进制为 两大系列。
两大系列。
10．正逻辑的规定是．正逻辑的规定是 ．异或门的．异或门的逻辑逻辑图形符号为．把．把十进制十进制 。
3．逻辑变量的取值只有“1”和“0”它在数字电路中分别表示两种它在数字电路中分别表示两种 。
4．逻辑函数的表示方法有四种：真值表、逻辑．逻辑函数的表示方法有四种：真值表、逻辑表达式表达式、 和 。
5．在．在逻辑运算逻辑运算中，基本的逻辑关系有与、中，基本的逻辑关系有与、 、 三种。
三种。
6．三极管的．三极管的开关开关特性主要是用它工作在特性主要是用它工作在 、 两种状态，三极管的截止条件：件： 。
7．逻辑函数Y=B A B B A ++的最简与或表达式为的最简与或表达式为 。
8．二进制数“101”和“10”相减得到的二进制数是相减得到的二进制数是 ，对应的十进制数是对应的十进制数是 。
9．数字．数字集成电路集成电路，按所集成的开关元件不同，可分为，按所集成的开关元件不同，可分为 和 。
11．TTL 与非门的扇出系数是指与非门的扇出系数是指 ，一般一般门电路门电路的扇出系数为扇出系数为 左右。
左右。
12． 与非门是电路中应用最广泛的基本单元。
与非门是电路中应用最广泛的基本单元。
二、选择题1．下题图9.1中灯炮不会亮的是（V G 是电源，V D 是二极管，L 是小灯炮是（是小灯炮是（） A 、图（a ）； B 、图（b ）； C 、图（c ）； D 、图（d ）。
2．某门电路的真值表如题表9.1所示,则可判定该门电路为( ) A 、与非门；B 、或非门；C 、与门；D 、或门。
、或门。
3．已知已知 F=CD ABC +, 下列可已肯定使F =0的情况的是( )。
A 、A=0、B 、C=1；B 、B =1，C=1；C 、C=1， D=0；D 、BC=1， D=1。
4．A B A B AB AB +++++= A 、A B +；B 、0；C 、1；D 、AB 。
数字电子技术基础知识单选题100道(含答案)
数字电子技术基础知识单选题100道(含答案)一、数字逻辑基础1. 以下不属于数字信号特点的是（）。
A. 时间上离散B. 数值上离散C. 抗干扰能力强D. 信号幅度连续答案：D。
数字信号在时间和数值上都是离散的，且抗干扰能力强，而模拟信号幅度是连续的。
2. 十进制数15 对应的二进制数是（）。
A. 1111B. 1101C. 1011D. 1001答案：A。
15=8+4+2+1，对应的二进制为1111。
3. 二进制数1010 对应的十进制数是（）。
A. 8B. 9C. 10D. 11答案：C。
1010=2³+2¹=8+2=10。
4. 8421BCD 码1001 表示的十进制数是（）。
A. 9B. 11C. 13D. 15答案：A。
8421BCD 码中1001 对应9。
5. 逻辑函数的最小项之和表达式是（）。
A. 唯一的B. 不唯一的C. 有时唯一有时不唯一D. 不确定答案：A。
逻辑函数的最小项之和表达式是唯一的。
二、逻辑门电路6. 以下不属于基本逻辑门的是（）。
A. 与门B. 或门C. 非门D. 与非门答案：D。
与非门是由与门和非门组合而成，不属于基本逻辑门。
7. 三输入端与门的输出为0，当且仅当（）。
A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：A。
与门只有当所有输入都为1 时输出才为1，否则输出为0。
8. 三输入端或门的输出为1，当且仅当（）。
A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：D。
或门只要有一个输入为1 时输出就为1。
9. 非门的逻辑功能是（）。
A. 有0 出1，有1 出0B. 全0 出1，全1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。
非门对输入信号取反。
10. 与非门的逻辑功能是（）。
A. 有0 出1，全1 出0B. 全0 出1，有1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。
数字电路试题及答案
数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。
而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。
2. 解释什么是时序逻辑电路，并给出一个例子。
答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。
这种电路通常包含存储元件，如触发器或寄存器。
一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。
第一章数字电路基础习题
4 、将十进制数(44.375)10转换为二进制数 解：采用的方法 — 基数连除、连乘法
原理：将整数部分和小数部分分别进行转换, 转 换后再合并。
整数部分采用基数连除法，先得到的余数为低位， 后得到的余数为高位。
小数部分采用基数连乘法，先得到的整数为高位， 后得到的整数为低位。
2 44
余数
2 22 ……… 0=K0 2 11 ……… 0=K1 2 5 ……… 1=K2 2 2 ……… 1=K3 2 1 ……… 0=K4
(374.26)8= 011 111 100 .010 110
3 、将二进制数111010100.011转换为十六进制数。
解：二进制数与十六进制数的相互转换，按照每 4位二进制数对应于一位十六进制数进行转换。 整数部分不足4位，左补0，小数部分不足4位,右 补0，即：
0001 1101 0100 .0110 ＝ (1D4.6)16
9 、 画出下列函数的逻辑图：
解：可用两个非门、两个与门和一个或门组成， 如下：
10、 写出如图所示逻辑图的函数表达式。
解：可由输入至输出逐步写出逻辑表达式：
L AB BC AC
解：本题主要考查对逻辑代数基本公式、定理的 掌握与熟练程度。
6 、用卡诺图化简下列逻辑函数： 解：本题考查用卡诺图化减逻辑函数的能力。
则：
7 、三个人表决一件事情，结果按“少数服从多数” 的原则决定，试建立该逻辑函数的真值表。
解：本题考查逻辑函数建立的方法与真值表表示 方法。 第一步：设置自变量和因变量。
第二步：状态赋值：对于自变量A、B、C：同意为 逻辑“1”，不同意为逻辑“0”；对于因变量L：事
情通过为逻辑“1”，没通过为逻辑“0”。
第三步：根据题义及上述规定列出函数的真值表。
电子技术理论、数字电路基础知识测试题
电子技术理论、数字电路基础知识测试题一、判断题（49题 98分）二、单选题（35题 105分）1. 与模拟信号相比,数字信号的特点是不连续的，间断的。
[判断题] *对(正确答案)错2. 在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。
[判断题] *对(正确答案)错3. 数字电路是以二值数字逻辑为基础的，其工作信号是离散的数字信号，电路中的电子晶体管工作于放大状态。
[判断题] *对错(正确答案)4. 逻辑函数是数字电路的特点及描述工具，输入、输出量是高、低电平，可以用二元常量(0，1)来表示，输入量和输出量之间的关系是一种逻辑上的因果关系。
[判断题] *对(正确答案)错5. 数字电路主要研究对象是电路的输出与输入之间的逻辑关系，数字电路和模拟电路采用的分析方法一样。
[判断题] *对错(正确答案)6. 以二进制作为基础的数字逻辑电路，可靠性较强。
电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
[判断题] *对(正确答案)错7. 由于数字电路中的器件主要工作在开关状态，因而采用的分析工具主要是逻辑代数，用功能表、真值表、逻辑表达式、波形图等来表达电路的主要功能。
[判断题] *错8. 数字电路的研究方法是逻辑分析和逻辑设计，所需要的工具是普通代数。
[判断题] *对错(正确答案)9. 数字电路稳定性好，不像模拟电路那样易受噪声的干扰。
[判断题] *对(正确答案)错10. 在数字电路中，稳态时三极管一般工作在截止或放大状态。
[判断题] *对错(正确答案)11. TTL门电路输入端悬空时，应视为输入高电平。
[判断题] *错12. 二进制数的进位关系是逢二进一，所以逻辑电路中有1+1=10。
[判断题] *对(正确答案)错13. 在逻辑变量的取值中，只有“1”与“0”两种状态。
[判断题] *对(正确答案)错14. 在逻辑变量的取值中，无法比较1与0的大小。
(完整版)数字电路基础试题及答案
陕西理工学院成教学生考试试卷姓名： 年级： 专业： 科目： 数字电路 学历层次：题号 一 二 三 四 五 总分 得分考试日期 年 月 日 阅卷人一、填空：（２５分）１、（10110）2=( )10=( )16( 28 )10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。
３、有N 个变量组成的最小项有 个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4 RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______. 7、如图所示，Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。
二、化简(20分)１、公式化简（１） Ｙ＝ABC ABC BC BC A ++++（２）Y ABC A B C =+++2、用卡诺图法化简下列逻辑函数（1）Y BCD BC ACD ABD =+++——下 ——————————装 —————————— 订 —————————— 线 ———————————（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d Y =∑+∑三、设下列各触发器初始状态为0，试画出在CP 作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器。
（15分）五、试分析如图电路的逻辑功能,设各触发器的初始状态为0。
(15分)P Q A Q B Q C Q D C T 74LS161 LD CP A B C D Cr Q A 、Q B 、Q C 、Q A 、B 、C 、D ：数P 、T ：计数选通端r C ：异步复位端CP ：时钟控制输入D L ：同步并置数C ：位输出端；《数字电路》试卷参考答案一、填空：1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。
《现代数字电路基础》复习题及试卷（含答案）
《现代数字电路基础》复习题及试卷（含答案）《现代数字电路基础》复习要点⼀、数字电路基础知识掌握：1、不同数制间的相互转换；2、常⽤编码及（8421码、5421码、余3码）；⼆、逻辑代数基础掌握：1、逻辑代数的基本公式和运算规则；2、逻辑函数及其表⽰⽅法；3、最⼩项、最⼤项的定义及性质；4、任意项、约束项、⽆关项的概念。
重点掌握：1、逻辑函数的公式化简法；2、逻辑函数的卡诺图化简法（含⽆关项的卡诺图化简）。
三、组合逻辑电路了解：1、常⽤集成组合逻辑器件(加法器、编码器、数据分配器等)的逻辑功能及其应⽤。
掌握：1、中、⼩规模组合逻辑电路分析（写函数，列真值表，说明逻辑功能）；2、中规模组合逻辑电路设计（⽤指定器件，按规定⽅法（⽐较法、扩展法和降维图法）；3、中规模实验电路的分析、设计。
重点掌握：1、74LS147、74LS283中规模逻辑器件的逻辑功能及应⽤；2、中规模译码器、数据选择器的设计。
⽤指定器件，按规定⽅法（数据选择器重点掌握降维图法）设计逻辑电路；3、中规模实验电路的分析。
重点掌握⽔箱⽔位监测显⽰电路、加减运算电路。
四、集成触发器掌握：1、触发器(R-S、D、J-K、T、T’)的逻辑功能、特性⽅程及逻辑符号；2、异步端的功能和置位条件；3、触发器逻辑功能的相互转换。
重点掌握：边沿触发器(维持阻塞D；J-K触发器)的逻辑功能、特性⽅程及输出时序波形。
重点掌握触发器有异步输⼊端，含有组合逻辑电路。
五、时序逻辑电路掌握：1、⼩规模时序逻辑电路分析（同步和异步）；2、中规模时序逻辑电路分析和设计；3、中规模时序逻辑电路设计[⽤指定器件，按规定⽅法（反馈清零、反馈置数）实现设计]。
重点掌握：1、74LS161、74LS160、74LS194中规模时序逻辑器件的逻辑功能及应⽤；2、利⽤74LS194进⾏扭环计数器的设计，重点掌握单⽚；3、利⽤74LS161、74LS160进⾏任意进制计数器的设计（反馈清零法和反馈置数法）；4、⼩规模同步时序逻辑电路设计⽅法及步骤。
数字电路试题及答案
数字电路试题及答案一、单项选择题（每题2分，共10分）1. 在数字电路中，最基本的逻辑门是：A. 与门B. 或门C. 非门D. 异或门答案：C2. 以下哪个不是数字电路的特点？A. 离散性B. 线性C. 确定性D. 可预测性答案：B3. 一个D触发器的输入端是：A. SB. RC. DD. Q答案：C4. 在TTL逻辑门中，高电平的最小值是：A. 0.8VB. 2.0VC. 3.5VD. 5.0V答案：A5. 以下哪个是组合逻辑电路？A. 计数器B. 寄存器C. 译码器D. 触发器答案：C二、填空题（每题2分，共10分）1. 一个标准的二进制数由______和______组成。
答案：0，12. 一个完整的触发器可以存储______位二进制信息。
答案：13. 一个4位二进制计数器可以计数到______。
答案：154. 一个8x3的译码器可以产生______个输出。
答案：85. 在数字电路中，______是最小的可识别信号单位。
答案：位三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。
答案：数字电路处理的是离散信号，具有确定性，而模拟电路处理的是连续信号，具有不确定性。
2. 解释什么是上升沿触发。
答案：上升沿触发是指在时钟信号的上升沿（从低电平变为高电平）时，触发器会根据输入信号更新其状态。
3. 什么是同步电路和异步电路？答案：同步电路是指电路中的各个部分都由同一个时钟信号控制，而异步电路则没有统一的时钟信号，各个部分可以独立工作。
4. 描述一个典型的数字电路设计流程。
答案：数字电路设计流程通常包括需求分析、逻辑设计、电路设计、仿真测试、PCB布局布线、调试和验证。
四、计算题（每题10分，共20分）1. 给定一个逻辑表达式：Y = AB + A'C，请计算当A=0, B=1, C=0时，Y的值。
答案：Y = 0*1 + 0'*0 = 0 + 1 = 12. 一个4位二进制计数器，初始状态为0000，每次计数加1，求经过5次计数后的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路基础知识
一、多项选择题
1．以下代码中为无权码的为：
A. 8421BCD码
B. 5421BCD码
C. 余三码
D. 格雷码
2．以下代码中为恒权码的为：
A.8421BCD
B. 5421BCD码
C. 余三码
D. 格雷码
3．一位十六进制数可以用（）位二进制数来表示。
A. １
B. ２
C. ４
D. 16
4．十进制数25用8421BCD码表示为：
A.10 101
B.0010 0101
C.100101
D.10101
5．在一个8位的存储单元中，能够存储的最大无符号整数是：
A.（256）10
B.（127）10
C.（FF）16
D.（255）10
6．与十进制数（53.5）10等值的数或代码为：
A.(0101 0011.0101)8421BCD
B.(35.8)16
C.(110101.1)2
D.(65.4)8
7．矩形脉冲信号的参数有：
A.周期
B.占空比
C.脉宽
D.扫描期
8．与八进制数(47.3)8等值的数为：
A. (100111.011)2
B.(27.6)16
C.(27.3 )16
D. (100111.11)2
9．常用的BCD码有：
A.奇偶校验码
B.格雷码
C.8421码
D.余三码
10．与模拟电路相比，数字电路主要的优点有：
A.容易设计
B.通用性强
C.保密性好
D.抗干扰能力强
二、判断题
1. 方波的占空比为0.5。
2. 8421码1001比0001大。
3. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
4．格雷码具有任何相邻码只有一位码元不同的特性。
5．八进制数（18）8比十进制数（18）10小。
6．当传送十进制数5时，在8421奇校验码的校验位上值应为1。
7．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。
8．占空比的公式为：q = t w / T，则周期T越大占空比q越小。
9．十进制数（9）10比十六进制数（9）16小。
10．当8421奇校验码在传送十进制数（8）10时，在校验位上出现了1时，表明在传送过程中出现了错误。
三、填空题
1. 描述脉冲波形的主要参数有( ) 、( )、( )、( )、( )、( )、( )。
2. 数字信号的特点是在( )上和( )上都是断续变化的，其高电平和低电平常用( )和( )来表示。
3. 分析数字电路的主要工具是( )，数字电路又称作( )。
4. 在数字电路中，常用的计数制除十进制外，还有( )、( )、( )。
5. 常用的BCD码有( )、( )、( )、( )等。
常用的可靠性代码有( )、( )等。
6. （10110010.1011）2=( )8=( )16
7. ( 35.4)8 =( )2 =( )10=( )16=( )8421BCD
8. (39.75 )10=( )2=( )8=( )16
9. ( 5E.C)16=( )2=( )8=( )10=( )8421BCD
10. ( 0111 1000)8421BCD =( )2=( )8=( )10=( )16
四、思考题
1. 在数字系统中为什么要采用二进制？
2. 格雷码的特点是什么？为什么说它是可靠性代码？
3. 奇偶校验码的特点是什么？为什么说它是可靠性代码？
第一章数字电路基础知识参考答案
一、选择题
1．CD 2．AB 3．C 4．B 5．CD
6．ABCD 7．ABC 8．AB 9．CD 10．BCD
二、判断题
1.√
2.×
3.√
4.√
5.×
6.√
7.√
8.×
9.×10.√
三、填空题
1. 幅度、周期、频率、脉宽、上升时间、下降时间、占空比
2.时间、幅值、1、0
3.逻辑代数、逻辑电路
4.二进制、八进制、十六进制
5.8421BCD码、2421BCD码、5421BCD码、余三码、格雷码、奇偶校验码
6.262.54 B2.B
7.11101.1 29.5 1D.8 (0010 1001.0101)
8.100111.11 47.6 27.C
9.1011110.11 136.6 94.75 (1001 0100.0111 0101)
10.1001110 116 78 4E
四、思考题
1．因为数字信号有在时间和幅值上离散的特点，它正好可以用二进制的1和0来表示两种不同的状态。
2．格雷码的任意两组相邻代码之间只有一位不同，其余各位都相同，它是一种循环码。
这个特性使它在形成和传输过程中可能引起的错误较少，因此称之为可靠性代码。
3．奇偶校验码可校验二进制信息在传送过程中1的个数为奇数还是偶数，从而发现可能出现的错误。
