信义-阳光控制膜(热反射)
对建筑幕墙节能设计思考
对建筑幕墙节能设计的思考摘要：本文论述建筑节能的设计就是考虑对外围护结构进行隔热保温，提出我国当前建筑幕墙保温性能的现状和提高建筑幕墙保温性能的途径。
关键词：幕墙节能建筑幕墙是建筑外围护结构，其保温性能较为薄弱。
我国建筑能耗已占全总能耗的25%，而建筑幕墙使用能耗约占整个建筑物使用能耗的50%，十分可观。
建筑节能已引起政府和社会的普遍关注。
依据国家《节约能源法》，1999年10月建设已颁发了《民用建筑节能管理暂行规定》，“十五”我国建筑节能的第三阶段再节能30%的工作目标已开始实施，对建筑幕墙保温性能提出了更高要求。
虽然我国在幕墙的节能研究开发的技术引进方面作了大量工作,总体上说幕墙保温性能有较大提高，基本上能满足我国当前建筑节能的需要。
但与先进国家相比，仍有较大差距。
一、当前建筑幕墙保温性能的现状：随着《公共建筑节能设计标准》（gb20189-2005）的贯彻执行，研究开发保温性能好的新型节能幕墙是当前的主攻方向。
我国是一个南北气候差很大，各地经济资源的技术水平发展不平衡的国家，应以研究开发适合我国国情的不同类型的节能幕墙来满足不同需求。
为了满足不同地区和不同档次要求，我国相继开发出各种形式的玻璃、铝板、石材及不锈钢幕墙。
经科研、设计和生产部门的努力，各种形式的具备节能措施的幕墙相继投入使用，从而打破了过去明框幕墙一统天下的局面。
为了提高幕墙的保温性能，幕墙厂家先后引进断热铝型材和低辐射膜（low-e）中空玻璃生产线，生产出档次更高的节能保温幕墙。
而在幕墙外加设遮阳板，以及引进国外比较先进的双层通风幕墙则是当今各设计单位的主要科研课题。
二、提高建筑幕墙保温性能的途径：幕墙是由各种不同材性的材料拼装而成，它的保温性能受型材断面设计、玻璃层数，镀膜与否，两玻之间空气层厚度，断热桥长度、立面设计等多种因素影响，彼此差别很大。
下面从传热系数(k 值)对比幕墙的保温性能：1、隐框玻璃幕墙保温性能优于无断热铝型材的明框玻璃幕墙；2、中空玻璃的保温性能明显优于同类结构的单片玻璃；3、单层铝板幕墙是保温性能最差的一类幕墙；在寒冷的北方必需加设保温棉才能达到设计要求；4、明框幕墙采用铝合金断热型材保温性能明显优于不断热的幕墙，铝合金断热low-e中空玻璃幕墙的保温性能比铝合金断热中空白玻璃幕墙更好。
信义集团推出节能环保AR光伏玻璃
通过控制二氧化硅颗粒的大小和堆积形态， 在超 自玻璃表面获得纳米尺度分布均匀的多孔纳米材料， 使膜层的反射
率 降低到ｌ ％左右 ， 从而提高太阳能透射率， 最终提升太阳能组件 的转 化效率 。因此 ． ， 在为组件厂提供 最佳性能 Ａ Ｒ光
伏玻璃的同时， 也为消费者在节约电能、 减排等方面起至积极的推动作用 ， ０ 从而达到节能环保的良好效果。 （） １采用低铁含量 的玻璃配方， 透过率更高 ， 效提升太 阳能组件 的转换效率 ， 到节 能效 果； 能有 达
综述（ ： 微观结构的形成劣化机理及其影响 ）界面 素Ｉ硅睃 Ｊ １ ．
盐学 ２０， （ ： —９ 报， ４３ １ ７ ７． ０ ２）０
１ 。８ 时， 论足标养还是蒸养， ＬＰ Ｍ的Ｃ一 ０ Ｃ ２ ０ ｄ ＵＩ Ｃ １ 扩散系数 １ ／ＰＪ跨江海隧道功能梯度混凝土管Ｊ的研究 ６ ￣；＇ ］ ｆＦ． ］ ｝ 川ｌ １ ） ℃
ｑ －
； ¨
匕
［１ 陈 惠 苏 ５
，
孙伟 ，ｔ 。 Ｐ水泥基 复台材料集料 与浆 体界面研 究 Ｓｒ ｖ ｏ ．
（）８ 时， ＬＰ Ｍ的 ６ １２ ｄ Ｕ ＩＣ ｈ导电量小于 ３０ ， 般高 ０ 为 Ｃ
性能混凝土的 １ ０ １ ；０ ／ ～／ ９ １ ７ ｄ时， ＬＰ Ｍ的 ６ Ｕ １Ｃ ｈ导电晕小于
帛其抗氯离子渗透性能。
Ｉ ： 八
１ ｕｘ１ ｉ ． ｐｃ ｉ ｆｈ ｎ ｎ—ｉ ｔ ｑａｏ ｔ ｃ 一 ４ ｉ ｙ ｇ ｐｌａｏ ｏ ｔ ｅ ｓｅ ｓｉ ｅｕ ｉ ｏ １ Ｌ ｌ ｎ Ａ ｉｔｎ ｅ ｒ ｌ ｎｅ 一 ｎ ｔｎ ｏ ｎ
ｃｅｅＪ ｅ ｎ ａｄ Ｃ ｎｒｔ ｅｅｒｆ ９ ７ ７ ２ ：９ ０ ｒｔ［ ｍｅ ｔ ｎ ｏ ｃｅ Ｒ ｓａｅ １９ ） ３ ３ ２ １ ． Ｃ ｅ ｉ ， （ ２ 一 ． ， ２
热反射镀膜玻璃(性能 参数 非常难得)
热反射镀膜玻璃热反射镀膜玻璃，又称“阳光控制玻璃”，是在优质浮法玻璃表面用真空磁溅射的方法镀一致多层金属或其化合物组成的薄膜而成。
薄膜的主要功能是按需要的比例控制太阳直接辐射的反射、透过和吸收（即对太阳光中的可见光部分保持较高的透过率；对于太阳光中的红外部分有较高的反射率；对太阳光中紫外部分有很高的吸收率），并产生需要的反射颜色。
产品特性：●有效限制太阳直接辐射的入射量，遮阳效果明显。
●丰富多彩的反射色调和极佳的装饰效果。
●对室内物体和建筑构件具有良好的视线遮蔽功能。
●较理想的可见光透过比和反射比。
●减弱紫外光的透过。
功能：建筑美学的不断发展，对建筑玻璃提出了越来越高的要求。
即要求它具有适当的采光功能和良好的视线遮蔽效果，又要求它具有一定的节能性和色彩缤纷、绚丽的装饰效果。
普通透明玻璃或着色玻璃显然无法满足这些要求。
在烈日如火的夏季，如果采用的是透明玻璃，太阳强烈的热辐射将几乎毫无阻挡地进入室内，室内的生态环境无异于火域。
热反射镀膜玻璃的诞生解决了这一难题。
常用热反射镀膜玻璃性能参数说明：1、以上数据由“Window 4．1”软件计算得出。
2、基片玻璃厚度为6毫米，膜面位于第二面。
3、在选择镀膜玻璃时，除涉及风载荷、门窗尺寸分幅等因素需对基片强化处理外，还必须考虑因玻璃吸热不均匀，引起的热应力裂。
基片强化处理选择原则：绿色一可使用退火基片镀膜，也可选用经钢化、半钢化处理的基片镀膜。
4．以上数据仅供参考，如有变动恕不另行通知，最终产品的参数以南玻针对该产品提供的参数表为准。
说明：1、以上数据由“Window 4.1”软件计算得出。
2、计算值均依据ASHRAE标准条件得出，其中太阳光谱范围：300nm至2500nm：可见光谱范围：380nm至780nm；冬季U值的条件：室外气温为-18℃，室内温度为2l℃；风速为67m/s：无阳光。
2012年二级建造师《建筑工程》知识点：玻璃幕墙

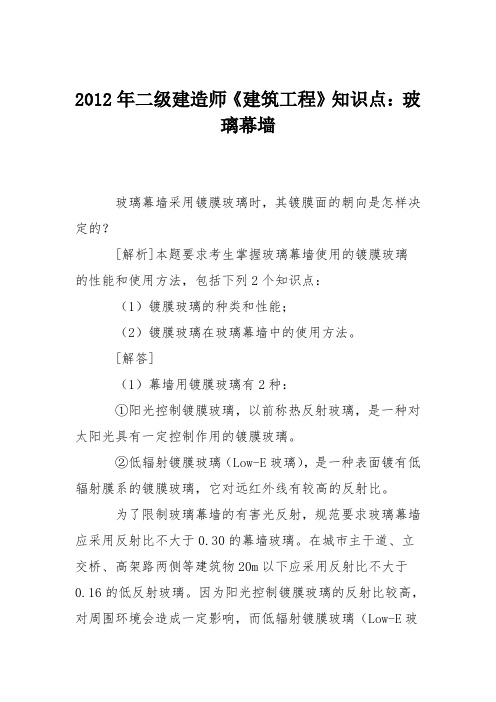

2012年二级建造师《建筑工程》知识点：玻璃幕墙玻璃幕墙采用镀膜玻璃时，其镀膜面的朝向是怎样决定的？[解析]本题要求考生掌握玻璃幕墙使用的镀膜玻璃的性能和使用方法，包括下列2个知识点：（1）镀膜玻璃的种类和性能；（2）镀膜玻璃在玻璃幕墙中的使用方法。
[解答]（1）幕墙用镀膜玻璃有2种：①阳光控制镀膜玻璃，以前称热反射玻璃，是一种对太阳光具有一定控制作用的镀膜玻璃。
②低辐射镀膜玻璃（Low-E玻璃），是一种表面镀有低辐射膜系的镀膜玻璃，它对远红外线有较高的反射比。
为了限制玻璃幕墙的有害光反射，规范要求玻璃幕墙应采用反射比不大于0.30的幕墙玻璃。
在城市主干道、立交桥、高架路两侧等建筑物20m以下应采用反射比不大于0.16的低反射玻璃。
因为阳光控制镀膜玻璃的反射比较高，对周围环境会造成一定影响，而低辐射镀膜玻璃（Low-E玻璃）的反射比相对较低，且具有良好的热工性能，所以近几年已得到大量使用。
（2）镀膜玻璃镀膜层的朝向应如何确定？因为玻璃的镀膜层长期暴露在室外，会对镀层的使用寿命有影响，所以在安装时玻璃朝向应符合设计要求。
除设计另有要求外，不同的玻璃品种应按下列规定安装：①单片阳光控制镀膜玻璃的镀膜面应朝向室内，非镀膜面朝向室外。
②中空玻璃的镀膜面应朝向中空的气体层（第2面或第3面）。
③在线法生产的低辐射镀膜玻璃（Low-E玻璃），玻璃镀膜层牢固度、耐久性较好，可以单片使用，其镀膜玻璃的朝向与单片阳光控制镀膜玻璃相同。
④离线法生产的低辐射镀膜玻璃（Low-E玻璃），玻璃镀膜层牢固度、耐久性差，镀膜层容易氧化，不能单片使用，应加工成中空玻璃使用，其镀膜层应朝向中空气体层，有利于镀膜层的保护。
热反射镀膜玻璃工作原理
热反射镀膜玻璃工作原理
热反射镀膜玻璃是一种特殊的玻璃，它能够减少热量和紫外线
的透射，从而有效地控制室内温度和防止紫外线对人体和室内物品
的损害。
其工作原理主要包括以下几个方面：
首先，热反射镀膜玻璃利用薄膜层的光学特性来实现热反射。
这种薄膜通常由金属或金属化合物制成，通过真空蒸发、溅射等工
艺在玻璃表面形成一层薄膜。
这层薄膜对特定波长的光具有选择性
的反射作用，可以反射大部分的紫外线和红外线，同时保持可见光
的透射率。
其次，热反射镀膜玻璃利用薄膜层的热学特性来实现热反射。
这种薄膜能够减少玻璃对热量的吸收和传导，从而降低室内的热量。
当阳光照射到玻璃表面时，热反射镀膜玻璃能够反射大部分的热量，减少室内的热量积聚，起到降温的作用。
此外，热反射镀膜玻璃还可以通过减少紫外线的透射来保护室
内物品和人体。
紫外线是日光中的一种有害辐射，长期暴露会对人
体皮肤和眼睛造成伤害，同时也会导致室内物品的褪色和老化。
热
反射镀膜玻璃能够有效地减少紫外线的透射，保护室内环境和人体
健康。
总的来说，热反射镀膜玻璃通过其特殊的光学和热学特性，实现了对热量和紫外线的有效控制，从而为室内环境提供了舒适的温度和良好的保护作用。
这种玻璃在建筑、汽车等领域有着广泛的应用前景。
low-e玻璃鉴别
Low-e玻璃鉴别在玻璃的一面用红外灯（浴霸灯）照射，从另一面用手去感受是否有灼热感。
有则不是Low-E，只有轻微热度则是。
Low-E中空玻璃可以阻挡80％的红外线辐射，这是它必须具备的基本性能。
没有红外灯可用高瓦数的白炽灯替代，但需用普通玻璃做对比试验。
其他鉴别方法：(其实通过万能表是测试一下电流就知道了 low-e就是一层金属膜 )1、单片的Low-E好鉴别，只要用万用表测玻璃表面电阻，如果是几十欧姆（与测量笔尖的间距有关），就是Low-E。
2、没有窗框的中空玻璃，比如幕墙玻璃，如果是用的在线Low-E玻璃，可以在玻璃边部未沾上密封胶的地方使用万用表测量。
如是离线Low-E就无法这样测量，因为边部的Low-E 膜已经除去了，此时可观察一下是否有除膜的痕迹。
;3、用打火机火焰看影子的办法不准确，仅仅能在已知是Low-E中空玻璃的情况下，粗略判别膜面的位置。
4 最准确的办法，既能判别是否Low-E中空，又能判别是高质量Low-E还是低质量Low-E 的方法——砸掉玻璃测表面电阻或光谱数据1、建筑隔热玻璃贴膜(怎样识别玻璃LOW-E膜和阳光控制膜 ) 建筑隔热膜以节能为主要目的，附带隔紫外线和安全防爆功能，这种建筑隔热膜类分为热反射膜和低辐射膜。
热反射膜（又称阳光控制膜）贴在玻璃表面使房内能透过一定量的可见光，高红外线反射率IR，低太阳能热量获得系数SHGC，在炎热的夏季能保持室内温度不会升高太多，从而降低室内空调用电费用。
低辐射膜（又称LOW-E膜）能透过一定量的短波太阳辐射能，使太阳辐射热（近红外线）进入室内，同时又能将90%以上的室内物体热源（如暖气设备）辐射的长波红外线（远红外线）反射回室内，因此在寒冷地区采暖建筑中使用可起到保温节能的明显效果。
光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。
按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。
Low玻璃鉴别方法
Low-E玻璃的鉴别方法1、导电测量法Low-E玻璃的热反射作用是膜层自由电子与电磁波作用的结果，所以其表面是导电的。
普通的非镀膜玻璃表面电阻值为无穷大，阳光控制的镀膜玻璃所镀的膜层材料不同，表面电阻值虽会有所下降，但依然很高。
而Low-E玻璃表面的方块电阻值一般会在20欧姆以下。
利用这一特性可以快速鉴别其真伪。
测量玻璃表面的方块电阻值时要使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。
使用普通万用表也可以简单判定，将万用表笔尖放置在玻璃表面，正负笔尖间距1厘米左右，此时如果显示的电阻值在几十欧姆时，即可判定是Low-E玻璃膜面，如果是100欧姆以上则不是。
但此种方法易受笔尖间距和接触压力及接触面积影响，所以应多测几点综合判定。
2、仪器测量法对中空Low-E玻璃，由于膜面在玻璃中间，鉴别比较困难。
虽然这种玻璃比普通中空玻璃的传热系数低很多，但要在现场快速测出玻璃传热系数却并不容易。
目前，在不破坏中空玻璃的前提下，相对简单的办法还是使用Low-E玻璃的导电性原理。
利用电磁线圈或者是电容制造出一个弱电磁场，当镀有导电膜的Low-E玻璃靠近这个电磁场时，会改变磁场的状态，从而影响输出电流或输出电压。
依据这一原理便可以检测出中空玻璃内部是否有Low-E膜，并可以依据变化的大小得知Low-E膜距离是远还是近。
目前市场上技术比较成熟的Low-E膜面测试仪便是基于此原理。
测量时将手持式Low-E测试仪紧贴中空玻璃的表面放置，按下测试按钮，依据指示灯闪亮状态便可以判别是否有low-E膜面。
这种方法快速简单，不用拆解中空玻璃，因而具有良好的推广价值。
但如果中空玻璃面积太小，检测结果易受到边部铝条或窗框的影响，其检测结果也不具有权威性。
3、影像测量法将火柴或光亮物体放在窗玻璃前，观察玻璃里面呈现的4个影像（换句话说，有4束火焰或4个物像），若是Low-E玻璃则有一个影像的颜色不同于其他3个影像，若4个影像的颜色相同，便可确定未装Low-E玻璃。
LOW-E玻璃知识
普通玻璃的表面辐射率（E值）在0.84左右，在线Low-E玻璃的E值 在0.25以下，离线单银Low-E玻璃的E值可以达到0.06,而离线双银LowE玻璃的E值则可达到0.04。这种不到头发丝百分之一厚度的低辐射膜 系对远红外热辐射的反射率很高，能将80%以上的远红外热辐射反射回 去。而普通透明浮法玻璃、吸热玻璃的远红外反射率仅在12%左右，所 以Low-E玻璃具有良好的阻隔热辐射透过的作用。冬季，它对室内暖气 及室内物体散发的热辐射，可以像一面热反射镜一样，将绝大部分辐 射热反射回室内，保证室内热量不向室外散失，从而节约取暖费用。 夏季，它可以阻止室外地面、建筑物发出的热辐射进入室内，节约空 调制冷费用。Low-E玻璃的可见光反射率一般在11% 以下，与普通白玻 相近，低于普通阳光控制镀膜玻璃的可见光反射率，可避免造成反射 光污染。正是由于Low-E玻璃的这些优良特性，堪称绿色、节能、环保 建材。
7.可加工性 在线Low-e玻璃与其他在线镀膜的阳光控制膜玻璃(热反射膜)玻璃 一样，具有良好的可加工性能，例如：生产设备简单，无需大量投资， 钢化加工性能稳定（不易脱膜，甚至可把膜面朝向钢化炉辊道放置）， 不易划伤。可做弯钢化加工；而离线镀膜的Low-e玻璃对加工厂的要求 极高，需要投资大量优良设备，钢化难度较大，清洗用水要求很苛刻， 切割玻璃使用的油也需特制，而且作为中空玻璃合成来说，使用的干燥 剂（分子筛）、铝条、丁基胶（第一道密封胶）、聚硫胶、硅酮胶（第 二道密封胶）的材料质量也必须很高！否则离线镀膜的玻璃会发生氧化、 变色。
如图所示：为波长从0.3μ m到40μ m的太阳辐射和热辐射的强度曲线， A区是紫外线波段；B区是可见光波段，玻璃的可见光透过率越高，室内 的采光效果越好；C区是近红外波段，近红外辐射照射到物体上时，将 会转换成远红外线再次辐射出来；D区是22℃黑体的远红外辐射强度， 暖气、人体、炎热的路面等所发出的热辐射主要集中在此波段上。所以， 对于寒冷气候，我们应该防止室内的热能（D 区远红外波段）向室外泄 露，同时提高可见光（B区）和近红外（C区）的获得量，俗称保温。对 于炎热气候，应将外部的近红外（C区）、远红外（D区）辐射阻挡在室 外，而让可见光透过，俗称隔热。
公共建筑玻璃窗的节能及应用实例
射能， 使太阳辐 射热 （ 近红外 线 ） 进入 室内 ， 时又能将 ９ ％ 同 ０ 以上的室 内物体热源 （ 暖气设备 ） 如 辐射的长波红外线 （ 远红
翎Ｉ 工 ２ 卷 筑施 第 ９
【 收稿 日期 】 ０ ７ ０ — ０ ２ ０ — ４ ３
・
３ ６・ ５
维普资讯
建
筑
施
工
Ｂ ＩＤ Ｎ ０ Ｓ Ｒ Ｃ １ Ｎ Ｕ Ｌ Ｉ ＧＣ Ｎ Ｔ Ｕ Ｔ０
公 共 建 筑 玻 璃 窗 的 节 能及 应 用实 例
Ｅｎ ｒ — Ｖ ｎ ｏｒＷ ｉ ｄｏｗ ｓ ｉ ｕｂｌ ｌ ｎｇ ａ ｅ ｇｙ Ｓａ ｊ ｇ ｆ ｎ ｎ Ｐ ｉ Ｂｕｉ ｃ ｄｉ ｎｄ
标准。
复合体 包括 热反射镀 膜中空玻璃和 低辐射 镀膜 中空 玻
璃。 前者可同时降低传热系数和遮阳系数 ， 后者透光率较好。
２ 建筑玻璃贴膜的种类和功能
建筑玻 璃贴 膜是 由优质的 聚酯 （ Ｅ ） 与金属 镀膜 层 ＰＴ膜 通 过真空 磁射喷涂工艺粘 合压 制而成 ， 能为各种类型 的玻璃 提 供优 良的阳光控 制功能 ， 建筑玻璃贴膜大致分为三大类。
中空玻璃是 由两 片或 以上的玻璃用铝制空心边框框住 ， 用胶 结或焊接 密封 ， 中间形成 自由空 间 ， 充以干燥的 空气 可 或惰性气体 ， 其传热 系数 比单层玻 璃小 ， 保温性能好 ， 但其 遮 阳系数降ｌ ％ｄ ， ＇ Ｆ ，对太阳辐射 的热反射性改善不大 。 ｖ
１３ 镀膜玻璃与 中空玻璃的复合体 ．
２１ 建 筑 隔 热 玻 璃 贴 膜 ．
１ 节能玻璃种类和功能
１１ 镀膜玻璃 ．
镀膜玻璃是在玻璃表面镀一层或多层金属 、 合金或金属 化合物 ， 以改变玻璃的性能。按 特性不同可分为热反射玻璃 ， ｌ 辐射玻璃 。 ｎｖ Ｆ 热 反射 （ 阳光控 制 ） 玻璃 ， 一般 是在玻璃 表面镀 一层 或 多层铬 、 钛或不锈钢等 金属或其化 合物组成的 薄膜 ， 使产品 呈丰富颜色 ， 对可见光 有适 当的透 射率 ， 对近红外线 有较高
光伏减反射膜
光伏减反射膜
一、引言
光伏减反射膜是一种应用于太阳能电池板的薄膜，它可以有效地减少太阳能电池板表面的反射，从而提高太阳能电池板的转换效率。
本文将详细介绍光伏减反射膜的原理、制备方法、性能以及应用等方面。
二、原理
太阳能电池板表面的反射会导致部分光线无法被吸收，从而影响太阳能电池板的转换效率。
光伏减反射膜通过在太阳能电池板表面形成一层具有逐渐变化折射率的薄膜来实现减少反射。
这种薄膜可以通过控制材料沉积速度和温度等条件来实现。
三、制备方法
1. 真空沉积法：将材料放置在真空室中，通过加热使其升华并沉积在太阳能电池板表面。
2. 溅射法：将材料放置在溅射器中，在高压气体或真空环境下进行溅射，使其沉积在太阳能电池板表面。
3. 溶液法：将材料溶解在溶剂中，然后通过旋涂、喷涂等方法将其沉积在太阳能电池板表面。
四、性能
光伏减反射膜的主要性能包括折射率、透过率、耐候性、耐化学腐蚀性等。
其中，折射率和透过率是影响太阳能电池板转换效率的两个关键因素。
一般来说，折射率越低，透过率越高，则太阳能电池板的转换效率越高。
五、应用
光伏减反射膜广泛应用于太阳能电池板领域。
目前市场上常见的太阳能电池板都会采用光伏减反射膜来提高转换效率。
此外，光伏减反射膜还可以应用于其他领域，如显示器、LED照明等。
六、结论
随着对可再生能源需求的不断增长，太阳能电池板作为一种重要的可再生能源发电方式受到了广泛关注。
而光伏减反射膜作为提高太阳能电池板转换效率的关键技术之一，也将在未来得到更广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外室内6XTY120透明银灰213325 4.720.36 5.06 4.440.380.332766XTY130透明银灰302821 4.640.43 4.97 4.340.450.383166XTY140透明灰色402210 4.760.51 5.11 4.500.520.453656XTY150透明灰色502218 5.050.64 5.46 4.870.650.564486XTY165透明灰色651720 5.270.80 5.72 5.150.810.705516XTY120+12A+6C 透明银灰193327 2.440.28 2.47 2.590.290.252006XTY130+12A+6C 透明银灰272824 2.410.35 2.44 2.560.350.302416XTY140+12A+6C 透明灰色352315 2.460.42 2.48 2.610.420.362846XTY150+12A+6C 透明灰色452321 2.560.54 2.60 2.730.540.473626XTY165+12A+6C 透明灰色592023 2.640.69 2.68 2.820.700.604616XTY220绿色绿色172424 4.720.33 5.07 4.450.360.312636XTY230绿色绿色252121 4.640.37 4.97 4.340.400.342836XTY240绿色浅绿331710 4.760.42 5.11 4.500.440.383136XTY250绿色浅绿421617 5.050.49 5.46 4.870.510.443596XTY265绿色浅绿541419 5.280.58 5.73 5.160.590.514146XTY220+12A+6C 绿色绿色162427 2.440.23 2.47 2.590.240.211736XTY230+12A+6C 绿色绿色232123 2.410.28 2.44 2.560.280.241956XTY240+12A+6C 绿色浅绿301715 2.460.32 2.49 2.610.320.272216XTY250+12A+6C 绿色浅绿381821 2.560.38 2.60 2.730.380.332626XTY265+12A+6C 绿色
浅绿
49
16
22
2.64
0.46
2.68
2.82
0.46
0.40
313
说明：
1、表中数据由LNBL实验室提供的Windows5.2计算，依据国际标准ISO9050-2003和国内行业标准JGJ/T 151-2008外部条件:其中太阳光谱范围：300--2500nm；可见
光范围：380-780nm;冬季晚上：室外温度-20℃,室内温度20℃；夏季白天：室外气温30℃，室内气温为25℃；风速2.8m/s；太阳能密度为500w/㎡.2.以上为样板测量计算值。
信义阳光控制镀膜（热反射）玻璃性能参数表
g-值玻璃品种基片颜色反射颜色
可见光(%)
相对增热（W/m2.k）
中国JGJ151美国ASHRAE
透过率
反射率K值（W/m2.k）遮阳系数U值冬（W/m2.k）U值夏（W/m2.k）
遮阳系数。
