反激式开关电源辅助电路设计
反激式开关电源(flyback)环路设计基础
反激式开关电源(flyback)是一种常见的电源结构，广泛应用于电子设备中。
它具有结构简单、成本低廉、效率高等优点，在消费电子、工业控制和通信设备等领域被广泛应用。
本文旨在介绍反激式开关电源环路设计的基础知识，包括工作原理、设计步骤和注意事项。
一、反激式开关电源的工作原理1.1 反激式开关电源的基本结构反激式开关电源由输入滤波器、整流桥、高频变压器、功率开关器件、输出整流滤波器、控制电路等组成。
其中，高频变压器是反激式开关电源的关键部件，通过变压器实现输入电压的隔离和变换，功率开关器件则控制变压器的工作状态，实现电源的调节和稳定输出。
1.2 反激式开关电源的工作原理反激式开关电源通过功率开关器件周期性地将输入电压斩波，将输入电能存储在变压器的磁场中，然后再将其转换为输出电压。
在工作周期的后半段，存储的能量释放到输出负载上，从而实现对输出电压的调节。
通过控制功率开关器件的导通时间和断态时间，可以实现对输出电压的调节和稳定。
二、反激式开关电源环路设计的基础知识2.1 反激式开关电源的设计步骤（1）确定电源的输入输出参数：包括输入电压范围、输出电压、输出电流、负载调整范围等；（2）选择功率开关器件和高频变压器：根据电源的输入输出参数和工作频率选择合适的功率开关器件和高频变压器；（3）设计反激式开关电源的控制电路：根据所选的功率开关器件和高频变压器设计相应的控制电路，包括PWM控制电路、电源启动电路等；（4）设计输入输出滤波器和保护电路：设计输入输出滤波器，保证电源的输入输出稳定和干净，设计过压、过流、过温等保护电路，保证电源的安全稳定工作。
2.2 反激式开关电源环路设计的注意事项（1）磁性元件的设计：高频变压器和输出感应元件的设计是整个反激式开关电源设计的关键，应合理设计磁芯、线圈匝数等参数，保证磁性元件承载功率、效率和体积的平衡；（2）功率开关器件的选择和驱动：应选择合适的功率开关器件，并设计合理的驱动电路，保证功率开关器件的可靠工作和转换效率；（3）控制电路的设计：应根据功率开关器件的工作特性和工作频率设计合适的PWM控制电路和反馈控制电路，保证电源的稳定可调；（4）输入输出滤波器和保护电路的设计：应合理设计输入输出滤波器和保护电路，保证电源的输入输出稳定和安全可靠。
反激式开关电源的电路设计与参数计算_陈建林
反激式开关电源的电路设计与参数计算_陈建林
一、反激式开关电源的电路设计
据报道，反激式开关电源可以提供高效率、小型体积和低成本的解决方案，它在电脑、消费电子产品以及数字电路系统中应用较为广泛。
反激式开关电源是指在典型的AC/DC转换过程中，通过开关电路，从交流电源抽取能量进行直流转换的电路。
下面将详细介绍反激式开关电源的电路设计。
（1）反激式开关电源电路的主要组件
交流输入电路：交流输入电路是反激式开关电源电路的起始模块，它的功能是把电源电压提供给其他组件。
开关功率电路：开关功率电路的最重要的组件是开关元件，它们是把AC输入电压装入到电源系统中的基础，通常可以使用MOSFET、差动管、晶闸管等。
控制电路：控制电路是反激式开关电源电路的关键组件，它的功能是控制开关管的开合以实现输入电压的正常转换。
一般来说，控制电路通过一系列的电路元件，如比较器、占空比调节器、稳压器、脉冲发生器和定时器等实现诸如占空比调节，稳压、启动和保护等功能。
CR6853控制的反激式开关电源设计
电力电子技术实操技能训练CR6853控制的反激式开关电源设计系别专业班级学生姓名指导教师王志强提交日期2012年9月20日一、 反激稳压电源的工作原理1、 设计要求：（1） 输入直流电压为90V～220V； （2） 输出直流电压为12V，功率为30W； （3） 开关频率为65KHz。
2、 CR6853控制的反激式开关电源原理分析：图1 CR6853控制的反激式开关电源原理图（1） 输入滤波电路开关电源的输入滤波器的主要作用是抑制电网中的噪声，使电子设备抗干扰能力大大加强，仅使电源工作频率附近的频率成分顺利通过，衰减高次频率成分。
它还能抑制开关电源所产生的共模干扰和差模干扰进入交流电网，避免干扰其他电气电子设备。
开关电源输入滤波器的结构如图2所示：图2 入滤波器的结构输入滤波器主要是由电容和电感组成。
（2） 整流滤波电路一般情况下的交流电压输入的电源，其整流器大多为桥式整流电路，每半个周期里，有两个整流二极管参与导电。
整流滤波电路如图3所示：图3 整流滤波电路（3） RCD吸收电路MOSEFT关断时，当 超过RCD缓冲电路中的电容两端的电压 时，缓冲二极管导通，尖峰电流被RCD电路吸收时，从而削减尖峰电流。
缓冲电容一定要足够大，才能保证在一个开关周期内电容两端的电压没有显著变化。
但吸收电容太大，也会增加缓冲电路的损耗，必须折中。
图4 RCD 吸收电路（4） 电压反馈控制电路反激电源原副边隔离，电压调节需要采样副边输出电压，经过调节后需要控制原边开关管的门极驱动，因此电压反馈控制涉及到采样隔离和PI 调节。
采用TL431 和TLP521 的控制电路如下：图5 TL431控制电路T L431提供参考电压，并与Rf1，Rf2，Rf4，Cf1构成PI 调节器，Rf3用于增加TL431的偏置电流，使其工作在稳压状态。
TLP521用于隔离模拟信号，在一定范围内可以等效为比例环节。
+-V DCV RO+-图6 TL431控制电路（5） 逆变电路反激式变换器是一种电气隔离的升压/降压变换器，也是最简单的隔离型直流变换器。
反激式开关电源设计详细流程
用SG6849设计反激式开关电源摘要：SG6849芯片是SG(System General)公司生产的开关电源专用集成电路，使用该芯片设计小功率开关电源，可大大减少外围电路，降低成本，电路可靠性高，且可以不带副边反馈。
详细介绍了SG6849芯片的工作原理，并基于此芯片设计了一个5.6W的单端反激式开关电源，给出了实验结果。
关键词：SG6849；反激；副边反馈O 引言开关电源因具有重量轻、体积小、效率高、稳压范围宽等优点，在电视、电声、计算机等许多电子设备中得到了广泛的应用。
为了进一步追求开关电源的小型化和低成本，人们不断研制成功一些新的开关电源集成电路芯片。
台湾SG System General)公司开发的SG6 849，集内部振荡器、比较器、反馈补偿电路于一体，只需较少的外围元器件，就可构成一个电路结构简洁、成本低、性能稳定、制作及调试方便的单端反激式开关电源。
在负载调整率要求不高的情况下，甚至可去掉副边反馈，进一步减少体积，节省成本。
1 SG6849芯片功能介绍1.1 内部结构及管脚功能SG6849芯片是台湾SG(System General)公司2004年底推出的SG684X系列PWM集成电路控制芯片。
该芯片具有如下特点：不带副边反馈的恒压和恒流控制；轻载时工作于省电模式；较低的启动电流和较低的工作电流；65kHz和100kHz的固定频率；较少的外围元件；输出过流保护、过温保护和短路保护。
该芯片采用S0T-26或DlP-8封装形式，内部结构如图1所示。
下面就以DIP-8封装为例，说明各管脚的功能。
脚l(GATE) 门极，用来驱动功率NOSFET。
脚2(VDD) 提供芯片的工作电压，当不带副边反馈时，靠VDD来提供反馈信息，调整输出电压。
脚3、5、6(NC) 悬空。
脚4(SENSE) 过流保护。
该引脚也可用于电流模式的PWM控制。
脚7(FB) 为PWM控制器的内部比较器提供反馈信息，控制占空比；当不带副边反馈的时候，该引脚开路。
反激式开关电源电路设计
反激式开关电源电路设计一、反激式开关电源的基本原理1.输入滤波电路：用于对输入电压进行滤波，消除噪声和干扰。
2.整流电路：将输入交流电压转换为直流电压。
3.开关变压器：通过变压器实现电压的升降。
4.开关管：通过快速开关控制电源的输出。
5.输出滤波电路：对输出电压进行滤波，减小纹波。
二、反激式开关电源的设计步骤1.确定需求：首先需要确定设计要求，包括输出电压和电流、负载稳定性要求、效率要求等。
2.选择开关管和变压器：根据需求选择合适的开关管和变压器，考虑其最大工作电流和功率损耗。
3.转换频率的选择：根据应用的具体要求，选择合适的转换频率。
较高的频率可以减小变压器的尺寸，但也会增加开关管的功耗。
4.控制电路设计：设计开关管的控制电路，包括驱动电路和保护电路，确保开关管的正常工作和保护电路的可靠性。
5.输出滤波电路设计：设计输出滤波电路，用于滤除输出电压中的高频噪声和纹波，提高稳定性和负载能力。
6.开关电路设计：设计开关电路，确保开关管的快速开关和可靠性。
7.其他辅助电路设计：如过温保护电路、过流保护电路等。
8.电路板布局和布线：根据电路设计和要求进行电路板布局和布线，提高电路的可靠性和稳定性。
9.电路仿真和调试：使用仿真软件对设计的电路进行仿真分析，并进行实际的电路调试，确保电路的可靠性和稳定性。
三、反激式开关电源设计的注意事项1.高效率设计：选择合适的元件和电路设计，减小功率损耗，提高电源的整体效率。
2.稳定性设计：考虑负载稳定性的要求，选择合适的控制策略和滤波电路，提高电源的稳定性和负载能力。
3.保护设计：考虑过温、过流、短路等保护功能的设计，保护电源和负载器件的安全。
4.电磁兼容设计：反激式开关电源中产生的高频噪声易对其他电子设备产生干扰，需要采取适当的电磁屏蔽和滤波措施。
5.安全性设计：合理设置安全保护电路和安全措施，确保电源在故障情况下能够及时切断电源，保护用户的安全。
通过以上步骤和注意事项，可以设计出一台高效、稳定、安全的反激式开关电源，满足不同应用领域的需求。
反激式开关电源电路设计

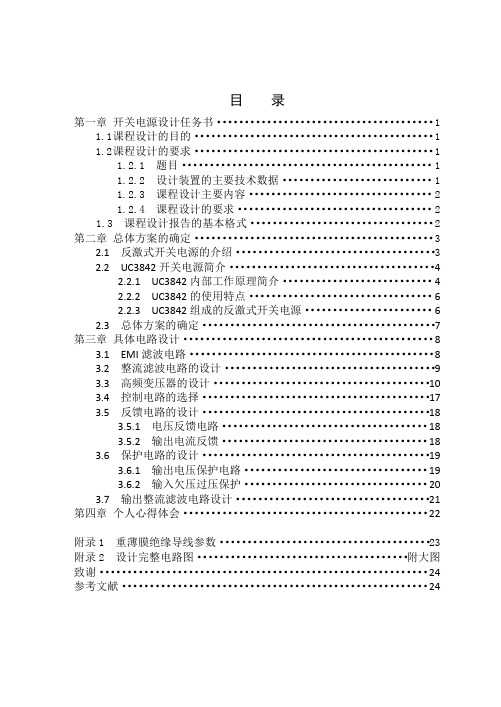

目录第一章开关电源设计任务书 (1)1.1课程设计的目的 (1)1.2课程设计的要求 (1)1.2.1题目 (1)1.2.2设计装置的主要技术数据 (1)1.2.3课程设计主要内容 (2)1.2.4课程设计的要求 (2)1.3 课程设计报告的基本格式 (2)第二章总体方案的确定 (3)2.1 反激式开关电源的介绍 (3)2.2 UC3842开关电源简介 (4)2.2.1 UC3842内部工作原理简介 (4)2.2.2 UC3842的使用特点 (6)2.2.3 UC3842组成的反激式开关电源 (6)2.3 总体方案的确定 (7)第三章具体电路设计 (8)3.1 EMI滤波电路 (8)3.2 整流滤波电路的设计 (9)3.3 高频变压器的设计 (10)3.4 控制电路的选择 (17)3.5 反馈电路的设计 (18)3.5.1 电压反馈电路 (18)3.5.2 输出电流反馈 (18)3.6 保护电路的设计 (19)3.6.1 输出电压保护电路 (19)3.6.2 输入欠压过压保护 (20)3.7 输出整流滤波电路设计 (21)第四章个人心得体会 (22)附录1 重薄膜绝缘导线参数 (23)附录2 设计完整电路图......................................附大图致谢.. (24)参考文献 (24)第一章开关电源设计任务书1.1 课程设计的目的通过开关电源技术的课程设计达到以下几个目的：1、培养学生文献检索的能力，特别是如何利用Internet检索需要的文献资料。
2、培养学生综合分析问题、发现问题，特别是解决问题的能力。
3、培养学生运用知识的能力和工程设计的能力。
4、培养学生运用仿真工具的能力。
5、提高学生课程设计报告撰写水平。
1.2课程设计的要求1.2.1题目题目：反激式开关电源电路设计注意事项：①学生也可以选择规定题目方向外的其他开关电源电路设计。
②通过图书馆和Internet广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。
反激式开关电源电路设计
反激式开关电源电路设计首先，反激式开关电源的基本原理是利用开关管来开闭电源电流，从而实现电流的快速切换。
这样可以有效地提高电源的转换效率。
设计反激式开关电源的步骤如下：1.确定输出电压和电流要求：首先需要确定电源的输出电压和电流要求，这对于选取合适的电源电路和元器件非常重要。
2.确定输入电压范围：根据使用环境和应用需求，确定电源的输入电压范围。
通常情况下，反激式开关电源的输入电压范围为100V至240V。
3.选择开关管和变压器：选择合适的开关管和变压器是设计过程中的关键步骤。
开关管需要具有高效率和可靠性，变压器需要满足电源的输入输出要求。
4.设计开关电路：设计开关电路是反激式开关电源设计的核心部分。
开关电路的设计需要根据输入输出电压和电流的要求，选择合适的电感和电容元件，以及适当的反馈电路。
5.设计保护电路：设计反激式开关电源的过程中，需要考虑各种保护电路，以确保电源的安全和稳定性。
常见的保护电路包括过温保护、过压保护、过流保护等。
6.PCB布局和元件选型：进行PCB布局和元件选型是设计的最后一步。
在PCB布局中，需要考虑电源电路的稳定性和EMC（电磁兼容）的问题。
在元件选型过程中，需要考虑电压和电流的要求，以及元件的可靠性和成本。
设计完成后，需要对反激式开关电源进行测试和验证。
测试过程可以包括输入输出电压波形、效率和稳定性等方面的测试。
总之，反激式开关电源的设计需要考虑多个因素，包括输出电压和电流要求、输入电压范围、开关管和变压器的选择、开关电路和保护电路的设计、PCB布局和元件选型等。
只有综合考虑这些因素，并进行有效的测试和验证，才能设计出稳定、高效的反激式开关电源。
一款多路输出单端反激式开关电源的电路设计方案
多路输出电源对于电源应用者来讲，一般都希望其所选择的新巨电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。
仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。
为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。
从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。
从控制理论可知，只有Vp无论输入、输出如何变动(包括电压变动，负载变动等)，在闭环的反馈控制作用下都能保证相当高的精度(一般优于0.5%)，也就是说Vp在很大程度上只取决于基准电压和采样比例。
对Vaux1，Vaux2而言，其精度主要依赖以下几个方面：1)T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np32)辅助电路的负载情况。
3)主电路的负载情况注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。
图1在以上3点中，作为一个具体的开关电源变换器，主变压器匝比已经设定，所以影响辅助电路输出电压精度最大的因素为主电路和辅电路的负载情况。
在开关电源产品中，有专门的技术指标说明和规范电源的这一特性，即就是交叉负载调整率。
为了更好地讲述这一问题，先将交叉负载调整率的测量和计算方法讲述如下。
电源变换器多路输出交叉负载调整率测量与计算步骤1)测试仪表及设备连接。
2)调节被测电源变换器的输入电压为标称值，合上开关S1、S2…Sn，调节被测电源变换器各路输出电流为额定值，测量第j路的输出电压Uj，用同样的方法测量其它各路输出电压。
3)调节第j路以外的各路输出负载电流为最小值，测量第j路的输出电压ULj。
4)按式(1)计算第j路的交叉负载调整率SIL。
SIL=×100%(1)式中：ΔUj为当其它各路负载电流为最小值时，Uj与该路输出电压ULj之差的绝对值；Uj为各路输出电流为额定值时，第j路的输出电压。
反激式开关电源的设计思路(附带设计图)
反激式开关电源的设计思路开关电源的思路：要实现输出的稳定的电压，先获取输出端的电压，然后反馈给输出端调控输出功率(电压低则增大输出功率，反之则减小)，终达到一个动态平衡，稳定电压是一个不断反馈的结果。
一、整体概括
下图是一个反激式开关电源的原理图。
输入电压范围在AC100V~144V，输出DC12V的电压。
二、瞬变滤波电路解析
市电接入开关电源之后，首先进入瞬变滤波电路(Transient Filtering)，也就是我们常说的EMI电路。
下图描述的是本次举例说明的瞬变滤波电路的电路图。
各个器件说明：
F1-->保险管：当电流过大时，断开保险管，保护电路。
CNR1-->压敏电阻：抑制市电瞬变中的尖峰。
R31、R32-->普通贴片电阻：给这部分滤波放电，使用多个电阻的原因是分散各个电阻承受的功率。
C1-->X电容：对差模干扰起滤波作用。
T2-->共模电感：衰减共模电流。
R2-->热敏电阻：在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的
浪涌电流。
当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。
三、整流部分
各个器件说明：
BD1->整流桥
L1、EC1、EC2->π型LC滤波电路，主要起的就是滤波，使输出的电流更平滑。
四、开关电源主体部分
开关电源的主题部分如下图：五、输出端滤波电路
下图是输出端滤波电路：。
反激式开关电源设计
反激式开关电源设计反激式开关电源（Flyback Switching Power Supply）是一种常见的开关电源拓扑结构，广泛应用于各种电子设备中。
它具有体积小、效率高、成本低以及输出功率可调等优点，是现代电子产品中常见的电源设计方案之一反激式开关电源的基本工作原理如下：输入电压通过输入滤波电容进行滤波处理后，经过输入电阻和整流二极管进入变压器的一侧，经过一定的变换比转化为高压脉冲，在一段时间内使得磁场存储能量。
然后，纳秒级的开关管被打开，导通磁漏感能量在负载中释放，给负载提供电能。
在变压器中，输出输出电压通过输出二极管、滤波电容等元件经过滤波处理后，提供给负载。
同时，负载电流的反馈信息通过反馈电路控制控制器，实现对输出电压的稳定调节。
1.输入电压范围：反激式开关电源应能适应不同输入电压，以保证电源的稳定输出。
2.输出电压范围：根据具体应用需求确定输出电压范围，可通过反馈电路和调节元件进行调节。
3.输出功率：根据负载的需求确定输出功率大小，确保负载能够正常工作。
4.效率：反激式开关电源的效率较高，设计时应尽量选择低损耗的元件和合适的电路结构，以提高整个系统的效率。
5.稳定性：设计时需要考虑输出电压的稳定性，可通过反馈控制和滤波电路等手段实现。
6.保护功能：考虑到电源在使用过程中可能遇到的过载、过压过流等问题，设计中应加入相应的保护电路，以保护电源和负载安全。
在具体的反激式开关电源设计过程中，需要按照以下步骤进行：1.根据负载的需求确定输入和输出电压，并计算所需的输出功率。
2.选取适合的开关管和变压器，根据输入和输出电压比计算变压器的变换比。
3.根据变换比确定合适的工作频率和占空比。
该步骤可通过电路仿真软件进行验证。
4.设计反馈控制回路，以控制输出电压的稳定性。
可选择基于电压模式或者电流模式进行控制。
5.根据设计参数选择合适的滤波电容和输出二极管等元件，以保证输出电压质量。
6.添加必要的保护电路，如过载保护、过压保护等，以保护电源和负载安全。
