旋涡流量计的特点概述

旋涡流量计的特点概述
旋涡流量计的特点概述

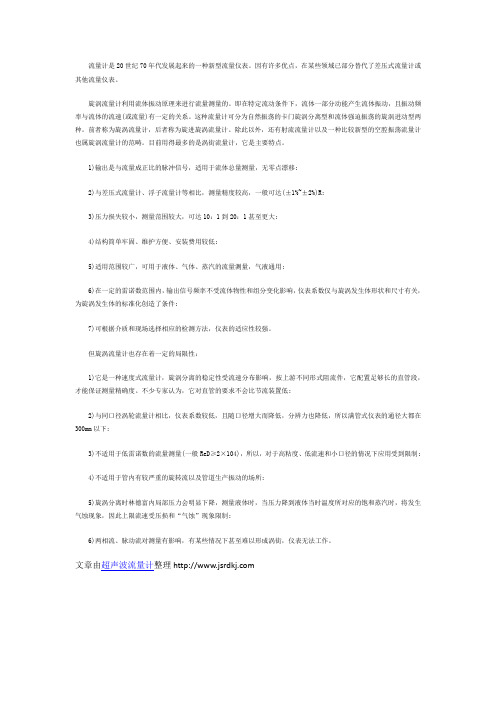

流量计是20世纪70年代发展起来的一种新型流量仪表。因有许多优点,在某些领域已部分替代了差压式流量计或其他流量仪表。

旋涡流量计利用流体振动原理来进行流量测量的。即在特定流动条件下,流体一部分动能产生流体振动,且振动频率与流体的流速(或流量)有一定的关系。这种流量计可分为自然振荡的卡门旋涡分离型和流体强迫振荡的旋涡进动型两种。前者称为旋涡流量计,后者称为旋进旋涡流量计。除此以外,还有射流流量计以及一种比较新型的空腔振荡流量计也属旋涡流量计的范畴。目前用得最多的是涡街流量计,它是主要特点。

1)输出是与流量成正比的脉冲信号,适用于流体总量测量,无零点漂移;

2)与差压式流量计、浮子流量计等相比,测量精度较高,一般可达(±1%~±2%)R;

3)压力损失较小,测量范围较大,可达10:1到20:1甚至更大;

4)结构简单牢固、维护方便、安装费用较低;

5)适用范围较广,可用于液体、气体、蒸汽的流量测量,气液通用;

6)在一定的雷诺数范围内,输出信号频率不受流体物性和组分变化影响,仪表系数仅与旋涡发生体形状和尺寸有关,为旋涡发生体的标准化创造了条件;

7)可根据介质和现场选择相应的检测方法,仪表的适应性较强。

但旋涡流量计也存在着一定的局限性:

1)它是一种速度式流量计,旋涡分离的稳定性受流速分布影响,按上游不同形式阻流件,它配置足够长的直管段,才能保证测量精确度。不少专家认为,它对直管的要求不会比节流装置低;

2)与同口径涡轮流量计相比,仪表系数较低,且随口径增大而降低,分辨力也降低,所以满管式仪表的通径大都在300mm 以下;

3)不适用于低雷诺数的流量测量(一般ReD≥2×104),所以,对于高粘度、低流速和小口径的情况下应用受到限制;

4)不适用于管内有较严重的旋转流以及管道生产振动的场所;

5)旋涡分离时林德富内局部压力会明显下降,测量液体时,当压力降到液体当时温度所对应的饱和蒸汽时,将发生气蚀现象,因此上限流速受压损和“气蚀”现象限制;

6)两相流、脉动流对测量有影响,有某些情况下甚至难以形成涡街,仪表无法工作。

涡轮流量计整理https://www.360docs.net/doc/bf18980902.html,
