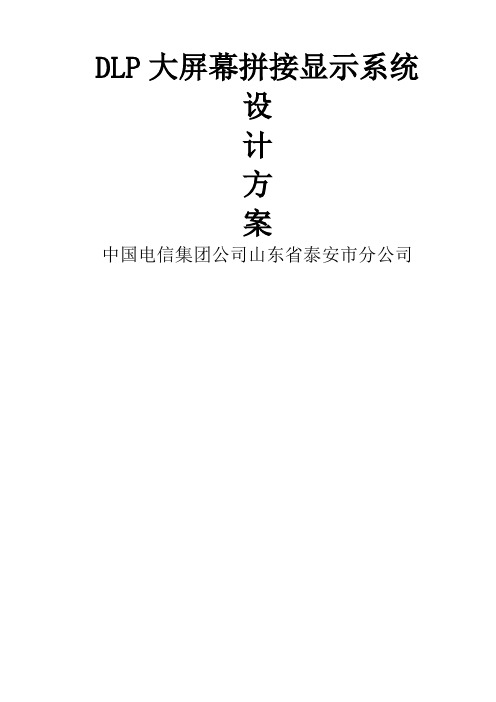

DLP大屏幕拼接显示墙系统设计方案

DLP大屏幕拼接显示墙系统设计方案DLP大屏幕拼接显示墙系统设计方案目录第一部分DLP大屏幕拼接显示系统11系统概述11.1需求分析11.2设备选择标准21.3设计思路32系统组成43系统功能54系统显示模式75主要设备性能和指标105.1Visionpro®C-DGS60X2+显示单元105.2Digicom®1000＋多屏处理器系统125.3VWAS大屏幕控制管理系统软件145.4信号切换矩阵和RGB接口175.4.1RGB矩阵器切换器175.4.2视频矩阵切换器185.4.3RGB接口19第二部分DLP大屏幕PGMII中央控制系统积累的近2000项工程设计和实施经验，为您提供整套安全可靠的DLP大屏幕显示系统。

并且，VTRON具备完全自主的功能定制开发能力来满足您多样化的需求。

整个DLP大屏幕显示系统由4套60”的VisionproC-DGS60X2+投影单元、1套Digicom1004+多屏处理器以及VWAS控制管理软件等组成。

整套系统采用最新一代的DLP数字光处理技术，所有设备均采用模块化的设计，对显示信号的直通接入冗余显示方案，以及分布式信号处理技术，最大程度的提升了整体DLP大屏幕显示系统的可靠性和安全性，并具备良好的显示信号数量的扩展能力。

显示单元组成的显示墙体和工业控制结构的处理器均通过了权威部门的安全认证，不会对环境和其他设备造成任何的安全影响。

Visionpro®显示单元组成的墙体可以显示来自处理器的输出信号，也可以显示直通输入信号的能力，本系统可以提供4路RGB信号，4路视频信号的直通输入能力，并且可以通过选件板扩充直通输入信号数量的扩展能力。

采用美国TI公司开发的最新的DMD芯片技术，以及VTRON 独有的专利GUCS复合屏幕，使整个屏幕拼接后光洁平整，不变形，防反光，无论在亮度、对比度、清晰度方面，都代表了世界最高水平。

Digicom®1004+多屏处理器可以提供4个Visionpro®显示单元的输出驱动能力。

本多屏处理器采用开放式模块化结构，可以将所有图像通道输出的画面拼合成为一个高分辨率无缝单一逻辑屏。

活动视频信号、RGB信号和来自网络的计算机画面等，各类图/文信息均可在此高分辨率逻辑桌面上以开窗口的方式在任意位置，以任意大小显示。

通过Video输入接口板和RGB接口板，可以灵活配置显示墙的输入信号数量。

通过千兆网络接口，支持多个Ethernet网络连接，使用VTRON自主研发的VLinkExpress网络显示软件，轻松将多个网络计算机的信号在大屏幕显示墙上进行显示，超高分辨率图形的全屏显示。

通过X-Window显示方式，可以实现跨操作系统平台的显示。

本套大屏幕显示系统能够显示Windows、Linux和UNIX等主流操作系统计算机的RGB信号，支持分辨率可以从640×480到1600×1200，总数量为4路模拟RGB或数字RGB信号，可以通过RGB选件板扩展输入RGB信号的数量。

本系统还能够支持全制式复合视频信号，如PAL/NTSC/SECAM/1080p/1080i/720p等各种制式，总数量为4路复合视频信号，可以通过视频选件板扩展输入视频信号的数量。

支持多路VLinkExpress的网络显示信号。

通过VWAS控制软件对所有显示信号和显示模式进行各种灵活控制，可以进行单屏显示、跨屏显示、分区显示和整屏显示，支持多用户操作和管理，可以在大屏幕任意位置显示Digicom1004+处理器的各种输入信号，包括视频信号、RGB信号和网络信号，并且可以进行无级缩放和窗口叠加操作；也可以个根据用户的需要设定不同的显示区域，并在显示区域内指定显示各种信号；同时可以在大屏幕虚拟显示界面中预览和同步显示输入到大屏幕系统的各种信号画面。

通过VWAS控制软件，可以预先设定多组显示模式和显示预案，随时提供调用。

另外，外部视频输入信号可以通过视频矩阵进行输入输出的切换控制，外部RGB输入信号可以通过RGB换矩阵进行输入输出的切换控制。

VWAS可以对包括各种信号源、矩阵、摄像机云台及镜头控制器、多功能设备等外围设备进行统一管理和联动，所有的操作都可以通过VWAS控制软件通过人性化的图形界面进行统一控制。

4系统显示模式DLP大屏幕显示系统可以完成各种显示模式，用以显示用户的各种输入信号。

具体模式可根据用户需要进行制定。

1）全屏显示，高分辨率应用全墙在Digicom®1004+多屏处理器的驱动下形成一个超高分辨率的统一显示平台，既可以全墙显示超高分辨率的大型完整的网络图形GIS、GPS，也可以在兄弟单位和上级领导来参观学习时方便快捷的实现显示标语、欢迎词或高分辨率的演示图片，各种信号以窗口形式显示，并可以在全墙范围内任意缩放、跨屏漫游。

2×2全墙分辨率为：（1024×2）Í（768×2）=2048×1536图4-1全屏显示模式图4-2全墙高分辨图片显示模式2）多路视频信号显示支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物投影仪等各类视频信号源均可接入Visionpro®显示单元或者Digicom®多屏处理器，信号经处理后以窗口的形式在投影显示墙上任意位置任意移动、无级缩放、跨屏或者重叠等。

图4-3视频信号显示3）RGB信号显示独立的RGB信号可以通过Visionpro®显示单元内置的图像处理器或者Digicom®多屏处理器采集处理后以窗口的形式在投影显示墙上快速显示；并且显示窗口可以任意缩放、跨屏移动、叠加或全屏显示等。

VTRON独有的快速RGB显示技术是VTRON专门针对RGB 信号显示而研发的先进技术，通过此技术使RGB信号可以快速实时显示，并且做到显示速度不受显示窗口大小的影响，属业界内领先的专利显示技术。

图4-4RGB信号显示4）网络信号的显示本系统中采用了VTRON独有自主研发的网络抓屏技术——网络直通车（VlinkExpress），使网络信号的显示达到实时。

通过网络方式连接，可以同时显示多个网络电脑信号图像，信号显示更加灵活方便，网络上的电脑图像可在大屏幕上任意位置、任意比例快速显示；各种计算机工作站数量没有限制，今后的扩容只需将要上墙显示的计算机联入网络即可。

网络图像可以与视频和RGB窗口同时显示在拼接墙上，并且网络信号图像显示的数量与视频和RGB显示数量无关。

通过VSE虚屏软件，2×2拼接显示墙系统支持用户网上工作站运行最高分辨率为（1024×2）Í（768×2）=2048×1536的高分辨率显示应用。

用户的各种应用系统均可通过网络传输的虚屏方式，把该应用的高分辨率图像输出显示在大屏幕上。

图4-5网络信号显示5）各类信号混合显示视频信号、RGB信号、处理器应用、网络计算机信号均可同时在大屏幕上以各自方式显示，互不干扰。

或者把大屏幕根据应用系统的需要，进行分区域显示，并分区域控制。

用户可以根据需要，把各种信号的显示和位置存储为模式，在用户需要的时候直接切换，即可即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对大屏幕显示系统的自动化管理。

图4-6混合信号显示以上几种显示模式图只是实际应用中的几种类型，在实际使用中可以根据用户的需求设计相应的显示模式。

5主要设备性能和指标5.1Visionpro®C-DGS60X2+显示单元显示单元作为整个大屏幕系统成像的核心部分，其最终显示效果和功能决定了整个大屏幕系统的成败，为此结合本项目的应用特点和整个空间布局，采用了VTRON公司的Visionpro®C-DGS60X2+显示单元，该显示单元采用了1次反射封闭式箱体结构，主要由VCL－X2＋投影机芯、显示单元箱体、GUCS屏幕、显示单元底座及配套连接电缆等组成。

同时整个显示单元具备将处理器和直通接口输入信号显示的能力，通过DLP™处理技术，用光学的原理在屏幕上进行投影成像。

投影单元的分辨率为1024×768，显示单元能够同时显示多屏处理器信号、1路独立计算机信号、1路全制式复合视频信号。

图5-1显示单元示意图Visionpro®C2系列显示单元具有以下特点：1）性能优异的投影机芯2）数字色彩调整电路3）极致色彩™(BrilliantColor™)技术4）“画面锐利清晰”ISV视频处理技术5）高增益、超高对比度、不反光、不变形的专利屏幕技术（GUCS）6）一体化箱体设计7）六轴精密调整机架专利技术等等VTRONVisionpro®C-DGS60X2+显示单元的标准配置的主要技术指标：总体显示模式单片，0.7〞DMDTM12°LVDS分辨率1024×768投影机芯亮度900ANSI流明对比度比值1700:1显示色深12bit亮度均匀性从中心到边缘达95%以上屏幕类型及增益GUCS多层复合屏幕，增益3.7±0.5视角水平：＞=160°垂直：＞=80°拼接缝隙小于0.5mm输入模拟RGB端子1通道，BNC×5(RGBHV)信号图像0.7Vp-p/75Ω同步TTL（标准+/-）数字RGB端子2通道，DVI格式信号TMDS（1个DVI—I，1个DVI-D）视频端子3通道，BNC信号1路高清视频信号，可复用为1路S-Video，或者2路复合视频输入接口输出数字RGB端子1通道，DVI格式信号TMDS（DVI-D）扫描频率水平15~120KHz 垂直24~120Hz点时钟25~200MHz控制信号RS232CD-Sub-9PinMaleRS-485D-Sub-9PinFemaleD-Sub-9PinMal e显示器件寿命大于100,000小时光源类型超高压水银灯泡100W/120W寿命平均大于10000/6000小时电源电源电压AC100-240V（自适应）电源频率50/60Hz功耗240W工作条件温度0°Cto40°C湿度20%to80%不冷凝平均无故障时间（MTBF）大于30,000小时重量97kg尺寸A×B×C×H（mm）1220×915×750×1235图5-2显示单元外观示意图5.2Digicom®1000＋多屏处理器系统Digicom1000+多屏处理器是VTRON公司针对小规模多屏拼接系统应用市场，全新推出的经济适用型专业多屏图像处理器。

该系列产品适用于各行各业的监控中心、指挥中心、调度中心、运维中心、数据中心、会议室……等各种环境。
