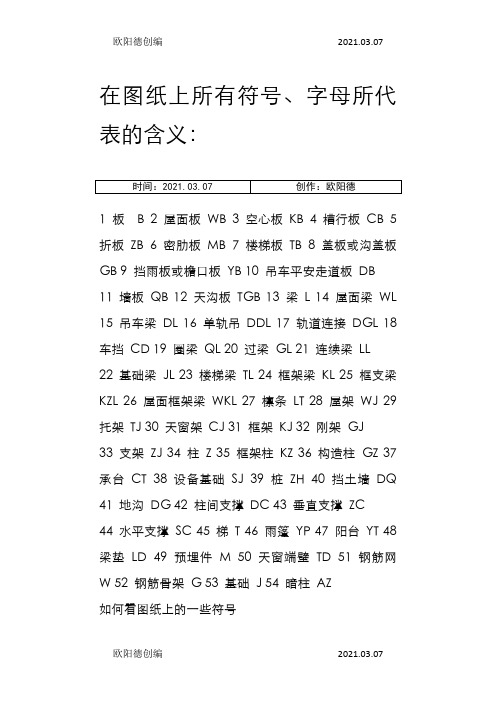

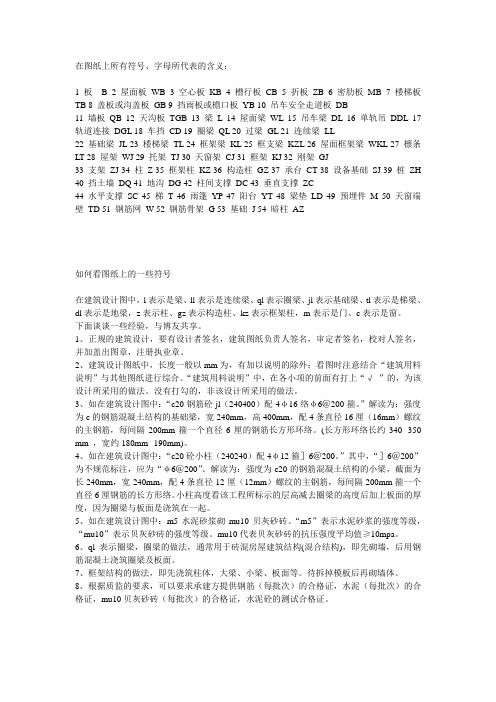

建筑图纸上的符号字母所代表的意思

图纸上字母代表含义 板 B ， 屋面板 WB，空心板 KB，槽行板 CB，折板 ZB 密肋板 MB，楼梯板 TB，盖板或沟盖板 GB，挡雨板或檐口板 YB吊车安全走道板 DB，墙板 QB，天沟板 TGB 梁 L ，屋面梁 WL，吊车梁 DL，单轨吊 DDL，轨道连接 DGL 车挡 CD，圈梁 QL，过梁 GL，连续梁 LL，基础梁 JL，楼梯梁 TL 框架梁 KL，框支梁 KZL，屋面框架梁 WKL 檩条 LT，屋架 WJ，托架 TJ，天窗架 CJ，框架 KJ，刚架 GJ 支架 ZJ 柱 Z，框架柱 KZ，构造柱 GZ，承台 CT，设备基础 SJ，桩 ZH 挡土墙 DQ，地沟 DG，柱间支撑 DC，垂直支撑 ZC 水平支撑 SC，梯 T ， 雨篷 YP ， 阳台 YT ， 梁垫 LD 预埋件 M ， 天窗端壁 TD ， 钢筋网 W ，钢筋骨架 G 基础 J ，暗柱 AZ 如何看图纸上的一些符号 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。 下面谈谈一些经验，与博友共享。 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。 建筑图纸家 建筑图纸符号 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 ： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、 梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、 梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、 梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、 标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。 -0.100 表示梁上皮标高。 钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。 正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉) 通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋 贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。 支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。 至于端支座负筋，中间支座负筋就是两端的和中间的 盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋 现在板中差不多都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不同也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。 主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。 “腹筋” 作用：梁的抗扭 它在设计上属构造配筋，即力学上不用设计计算具体力的大小，按国家设计规范的构造要求查得此数据。当梁高大到一定要求时，就得加设腰筋，按多少、加多大规格按构造要求规范查得。 1、 什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部分），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了； 2、 为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上常常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋 3、 依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固 4、 箍筋肢数区分（单肢箍、双肢箍、四肢箍等） 5、 箍筋的作用主要是用来满足斜截面抗剪强度，并联结受力主筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使构件（梁或者柱）内各种钢筋构成钢筋骨架的钢筋。常见的箍筋有单肢箍筋（又叫拉钩）、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、异形箍筋、圆形箍筋和螺旋箍筋（常用于桩）等。 6、 在钢筋工程中，以梁断面钢筋为例，箍筋的每一个立边叫作一个肢，一个立边的箍筋称为单肢箍，闭合矩形的箍筋因为有两个立边，称为双肢箍，由两个双肢箍筋组合而成的一组箍筋称为四肢箍，除此而外，还有用3个双肢箍组成的六肢箍等等。 7、 一个成方形的箍筋就是叫双肢箍！ 8、 两个成方形的箍筋并立使用就叫四肢箍！
