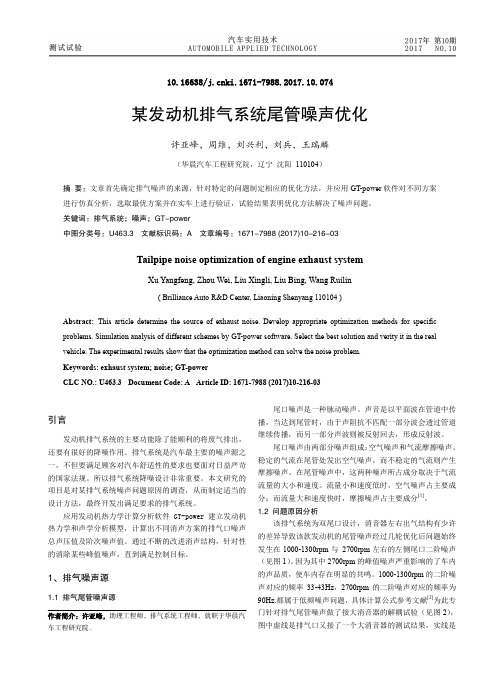

10.16638/ki.1671-7988.2017.10.074某发动机排气系统尾管噪声优化许亚峰，周维，刘兴利，刘兵，王瑞麟（华晨汽车工程研究院，辽宁沈阳110104）摘要：文章首先确定排气噪声的来源，针对特定的问题制定相应的优化方法，并应用GT-power软件对不同方案进行仿真分析，选取最优方案并在实车上进行验证，试验结果表明优化方法解决了噪声问题。

关键词：排气系统；噪声；GT-power中图分类号：U463.3 文献标识码：A 文章编号：1671-7988 (2017)10-216-03Tailpipe noise optimization of engine exhaust systemXu Yangfeng, Zhou Wei, Liu Xingli, Liu Bing, Wang Ruilin( Brilliance Auto R&D Center, Liaoning Shenyang 110104 )Abstract:This article determine the source of exhaust noise. Develop appropriate optimization methods for specific problems. Simulation analysis of different schemes by GT-power software. Select the best solution and verity it in the real vehicle. The experimental results show that the optimization method can solve the noise problem.Keywords: exhaust system; noise; GT-powerCLC NO.: U463.3 Document Code: A Article ID: 1671-7988 (2017)10-216-03引言发动机排气系统的主要功能除了能顺利的将废气排出，还要有很好的降噪作用。

GT-POWER在排气消声器中的优化设计

GT-POWER在排气消声器中的优化设计黄进【摘要】以某款排气消声器优化设计为例,介绍了如何运用GT-POWER进行噪声优化的过程.在优化初期,可先测试出未达标频率段,并通过GT-POWER模拟分析消声器的传递损失,对比未达标频率段与消声器的传递损失,即可针对性地修改消声器内部结构,最后通过实车测试,验证排气噪声是否达标.【期刊名称】《农业装备与车辆工程》【年(卷),期】2013(051)001【总页数】3页(P30-32)【关键词】排气消声器;噪声优化;GT-POWER【作者】黄进【作者单位】230022安徽省合肥市安徽江淮汽车股份有限公司【正文语种】中文【中图分类】U464.134+.40 引言排气噪声为汽车五大噪声源之一，随着客户对车内噪声的关注以及噪声控制法规的日益严格,消声器的设计要求也逐渐提高。

一款设计合理的消声器对提升整车NVH 品质意义重大。

本文依据对某轿车消声器的优化设计，先通过试验测试排气噪声未达标频谱段，结合GTPOWER对消声器的传递损失模拟分析[1]，对比频谱及传递损失，找到消声器传递损失较小的频谱段，针对性地提出对消声器内部结构调整方案，最后通过实车验证其是否达标。

1 原消声器测试及数据分析以某轿车消声器为例，发现该车怠速时，主观感觉有明显“突突”的排气噪声，总声级较高，超过60dB(A)限值，且试验测得该消声器在III挡全油门下的噪声都高于目标控制线，且声品质差。

通过分析其怠速频谱（图1），可以看出其怠速状态排气噪声在400Hz以下时，波峰较多，且峰值较大，因此，其怠速噪声声压较大，且音质较差。

图1 怠速噪声频谱Fig.1 Noise frequency spectrum of the idle speed通过其III挡全油门加速噪声数据绘制其声压彩色图及阶次图（图2～4），可以看出加速噪声主要由2阶及4阶噪声组成，且以4阶为主。

并且在4200r／min时，有一较大的波峰，频率为280Hz。
