透镜及应用限时练
初中物理--透镜及其应用课时训练

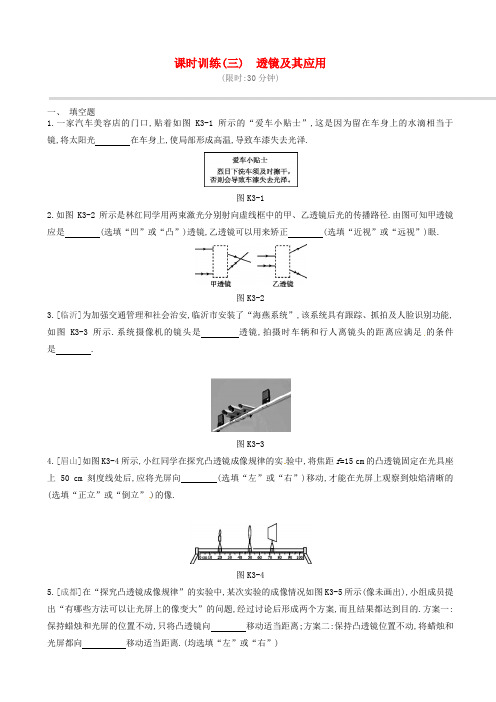

课时训练(三) 透镜及其应用(限时:30分钟)一、填空题1.一家汽车美容店的门口,贴着如图K3-1所示的“爱车小贴士”,这是因为留在车身上的水滴相当于镜,将太阳光在车身上,使局部形成高温,导致车漆失去光泽.图K3-12.如图K3-2所示是林红同学用两束激光分别射向虚线框中的甲、乙透镜后光的传播路径.由图可知甲透镜应是(选填“凹”或“凸”)透镜,乙透镜可以用来矫正(选填“近视”或“远视”)眼.图K3-23.[临沂]为加强交通管理和社会治安,临沂市安装了“海燕系统”,该系统具有跟踪、抓拍及人脸识别功能,如图K3-3所示.系统摄像机的镜头是透镜,拍摄时车辆和行人离镜头的距离应满足的条件是.图K3-34.[眉山]如图K3-4所示,小红同学在探究凸透镜成像规律的实验中,将焦距f=15 cm的凸透镜固定在光具座上50 cm刻度线处后,应将光屏向(选填“左”或“右”)移动,才能在光屏上观察到烛焰清晰的(选填“正立”或“倒立”)的像.图K3-45.[成都]在“探究凸透镜成像规律”的实验中,某次实验的成像情况如图K3-5所示(像未画出),小组成员提出“有哪些方法可以让光屏上的像变大”的问题,经过讨论后形成两个方案,而且结果都达到目的.方案一:保持蜡烛和光屏的位置不动,只将凸透镜向移动适当距离;方案二:保持凸透镜位置不动,将蜡烛和光屏都向移动适当距离.(均选填“左”或“右”)图K3-56.常用体温计的刻度部分为三棱柱体,横截面呈圆弧形,这样就可看清体温计的水银柱,以便于读数,这是因为圆弧形玻璃的作用相当于,使我们看到水银柱放大后的像.7.为了丰富广大农村群众的文化生活,各地文化部门每年都会开展露天电影下乡放映活动.准备放映时,画面超出了整个屏幕,放映员应将放映机(选填“远离”或“靠近”)屏幕,同时要(选填“增大”或“减小”)镜头与胶片间的距离.8.[攀枝花]眼球的结构类似于(选填“照相机”“幻灯机”或“放大镜”),把来自外界物体的光会聚在视网膜上形成物体(选填“倒立”或“正立”)的像.小明同学由于不注意用眼卫生,形成了近视眼,应当戴透镜进行矫正.二、选择题9.如图K3-6所示,将透镜置于太阳光下,在另一侧的纸上会形成光斑,说明( )图K3-6A.该光斑是由光的反射形成的B.该光斑一定在透镜的焦点上C.此类透镜可以制作近视镜片D.此类透镜对光有会聚作用10.[烟台]在“探究凸透镜成像的规律”的实验中,所用凸透镜焦距为10 cm,当蜡烛从如图K3-7所示的A位置逐渐移到B位置的过程中,像距及其像的变化情况是 ( )A.像距增大,像变大B.像距减小,像变大C.像距减小,像变小D.像距增大,像变小图K3-7图K3-811.[恩施州]如图K3-8所示,小强在做凸透镜成像实验时,他得到以下结论,你认为正确的是( )A.蜡烛置于c点时,在光屏上能成一个放大的像B.蜡烛置于b点时,在光屏上能成一个倒立、缩小的像C.蜡烛从a点向b点移动,光屏上的像逐渐变大D.蜡烛从b点向左移动,光屏上的像逐渐变大12.[临沂]在探究凸透镜成像规律的实验中,蜡烛、凸透镜和光屏的位置如图K3-9所示,烛焰在光屏上恰好成一清晰、等大的实像,下列说法正确的是( )图K3-9A.该凸透镜的焦距是20 cmB.将蜡烛移动到20 cm刻度线处,移动光屏可得到倒立、放大的实像C.将蜡烛移动到35 cm刻度线处,为使烛焰在光屏上成一清晰的像,应向右移动光屏D.将蜡烛移动到45 cm刻度线处,为使烛焰在光屏上成一清晰的像,应向右移动光屏13.如图K3-10所示是蜡烛通过凸透镜在光屏上的成像情况,以下器材利用这一成像原理的是( )A.放大镜B.电影放映机C.照相机D.投影仪图K3-10图K3-1114.[枣庄]近年来流行一种“自拍神器”给旅行者自拍带来方便,如图K3-11所示,与直接拿手机自拍相比,利用“自拍神器”可以( )A.增大像距B.增大像的大小C.缩短景物到镜头距离D.增大取景范围15.物理课上,林红同学手拿凸透镜并伸直手臂,通过凸透镜去观察在远处投影屏幕上显示出的字母“F”,观察到的结果是( )A B C D图K3-1216.[遂宁]小洋同学在做“探究凸透镜成像规律”实验时,烛焰在如图K3-13位置能在光屏上成清晰的像.下列说法正确的是( )图K3-13A.所成的像是虚像B.照相机就是利用这一成像原理制成的C.所成的像是倒立、放大的实像D.要使光屏上烛焰的像变大,可将蜡烛远离凸透镜17.[长沙]现代生活,智能手机给人们带来了许多便利,但长时间盯着手机屏幕,容易导致视力下降.下列关于近视眼及其矫正的原理图正确的是( )图3-14A.甲乙B.甲丁C.丙乙D.丙丁三、作图题18.[郴州]请画出入射光线通过透镜后的折射光线.图K3-1519.[玉林]在图K3-16中画出与入射光线对应的折射光线.图K3-16四、实验探究题20.在做“探究凸透镜成像规律”的实验时,(1)林红将凸透镜正对太阳光,在透镜的另一侧移动光屏,在距透镜10 cm处,屏上呈现出最小、最亮的光斑,则此凸透镜焦距约是cm.(2)林红在做实验时,发现烛焰在光屏上的像如图K3-17所示,若要使烛焰在光屏中心成像,只调节光屏,应将光屏向(选填“上”或“下”)调节.图K3-17(3)若将烛焰移至距凸透镜15 cm处,移动光屏,使烛焰在屏上得到倒立、清晰的实像, (选填“照相机”“幻灯机”或“放大镜”)就是应用这一原理制成的.(4)若将蜡烛远离透镜,光屏应向(选填“靠近”“远离”或“不移动”)透镜的方向移动,屏上才可以出现清晰的像.我们可以从不同角度看到光屏上的像,是因为发生了(选填“镜面反射”或“漫反射”).(5)若已在光屏上成清晰的像,此时用遮光布遮住凸透镜的下半部分,则所成的烛焰的像为(选填“不完整的像”“亮度相同的完整的像”或“亮度稍暗的完整的像”).21.林红同学用两副眼镜进行“视力的矫正”探究活动.图K3-18[进行实验] ①将A眼镜放在蜡烛与凸透镜之间,光屏上原来清晰的像变得模糊了,只将光屏远离透镜移动时,又能在光屏上看到烛焰清晰的像;②将B眼镜放在蜡烛与凸透镜之间,光屏上原来清晰的像也变得模糊了,只将光屏靠近透镜移动时,又可以在光屏上看到烛焰清晰的像.[实验分析](1)眼球中的视网膜相当于实验中的;实验中的凸透镜相当于眼球中的.(2)分析实验现象可知:A、B两个眼镜中, 是凸透镜, 是凹透镜.(均选填“A”或“B”)(3)在①和②中,属于近视眼矫正原理的是,属于远视眼矫正原理的是.22.[实验名称]探究凸透镜成像的规律.[设计与进行实验](1)如图K3-19甲所示,从左到右分别放置蜡烛、凸透镜和光屏.图K3-19(2)实验装置正确安装并调节后,小天同学某次实验情景如图甲所示.此时他在光屏上看到了烛焰清晰的像,像的性质是倒立、(选填“缩小”“等大”或“放大”)的实像,生活中的就是利用这一原理制成的.如果此时撤去光屏,人眼在原来光屏的位置(选填“能”或“不能”)直接看到蜡烛的实像.[分析与论证] (1)保持凸透镜的位置不变,小天将蜡烛向左移动了 5 cm,为了在光屏上得到一个清晰的像,小天应将光屏向(选填“左”或“右”)移动.(2)在整理器材时,小天偶然在凸透镜上看到了身后景物正立、缩小的像,它的成像原因是光的(选填“直线传播”“反射”或“折射”).[实验拓展] (1)保持蜡烛和凸透镜的位置不变,把光屏向右移一小段距离后,要想在光屏上再次得到清晰的像,可在蜡烛与凸透镜之间放一个(选填“近视眼镜”或“远视眼镜”).(2)实验时,燃烧的蜡烛在不断缩短,使光屏上的像不断向上移动,为了使烛焰的像能成在光屏中央,在不更换实验器材的情况下,请写出一种可行的方法.(3)小天将两支点燃的蜡烛、凸透镜和光屏分别置于图乙所示的位置时,光屏上C、D两处会得到清晰的烛焰的像.用一厚纸板挡住A处的烛焰,在光屏上(选填“C”或“D”)处仍能得到一个清晰的像.参考答案1.凸透会聚[解析] 在阳光下水滴相当于凸透镜,能把太阳光会聚于车身,使得局部高温,从而伤害汽车的外表.2.凸近视3.凸u>2f4.右倒立5.左右[解析] 由题图可知,此时烛焰在光屏上成倒立、缩小的实像.方案一:根据光路是可逆的,将凸透镜向左移一定距离,可在光屏上成倒立、放大的实像.相当于将蜡烛和光屏互换位置.方案二:缩小物距,像距增大,像将变大,即保持凸透镜位置不动,将蜡烛和光屏都向右移动.6.放大镜虚7.靠近增大[解析] 投影仪是根据物距处于一倍焦距到二倍焦距之间时,成倒立、放大的实像的原理制成的.画面超出了整个屏幕,说明画面大了,应增大物距,减小像距,即将放映机靠近屏幕,同时增大镜头与胶片间的距离.8.照相机倒立凹[解析] 眼睛相当于照相机,使远处物体在视网膜上成倒立的实像;近视眼的晶状体对光线的会聚能力变强,从而使物体的像成在了视网膜的前面,需要戴凹透镜进行矫正.9.D10.A11.C12.C13.C[解析] 由题图可知,此时u>2f且f<v<2f,因此成倒立、缩小的实像;照相机是根据这个原理制成的.14.D[解析] “自拍神器”拍照利用了凸透镜成实像的性质.凸透镜成实像时,物距变大,像和像距就都变小.利用“自拍神器”拍照与直接拿手机自拍相比,物距变大,像和像距都变小,这样做可以增大取景范围.故选D.15.B [解析] 伸直手臂观察投影大屏幕上显示出的字母“F”,物体在凸透镜的二倍焦距以外,成倒立、缩小的实像,这里的“倒立”,不仅上下颠倒,而且左右颠倒,所以B正确.16.C17.A [解析] 题图甲中,远处物体的像成在视网膜之前,是近视眼的成像原理;图丙中,近处物体的像成在视网膜之后,是远视眼的成像原理;近视眼要戴凹透镜进行矫正,图乙中戴的是凹透镜,图丁中戴的是凸透镜.故选A.18.如图所示[解析] 平行于主光轴的光线经凸透镜折射后折射光线通过焦点,过光心的光线其传播方向不变.19.如图所示20.(1)10(2)上(3)幻灯机(4)靠近漫反射(5)亮度稍暗的完整的像[解析] (1)凸透镜正对太阳光时,光线平行于主光轴,光线经凸透镜折射后会聚在主光轴上一点,这点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距是10 cm.(2)光屏上承接烛焰的像偏高,要想让像成在光屏的中央,应当将凸透镜向下调节,或将光屏向上移动.(3)若将烛焰移至距凸透镜15 cm处,即此时f<u<2f,移动光屏,使烛焰在光屏上得到倒立、放大清晰的实像,幻灯机就是应用这一原理制成的.(4)当烛焰逐渐远离凸透镜时,此时物距增大,仍要在光屏上得到清晰的像,则像距要减小,即光屏应向靠近透镜的方向移动,所得到的像将变小;我们可以从不同角度看到光屏上的像,是因为发生了漫反射.(5)遮住凸透镜的下半部分,烛焰上任一点发出的光射向凸透镜的上半部分,经凸透镜折射后,照样能会聚成完整像,像的大小不发生变化,但因折射光线减少,会聚成的像会变暗.21.[实验分析] (1)光屏晶状体(2)B A (3)①②[解析] (2)当A眼镜放在蜡烛和凸透镜之间时,要想得到清晰的物体的像,就必须将光屏远离凸透镜;这和近视眼的矫正情况类似,近视眼的晶状体折光能力强,物体的像成在视网膜的前面,因此用凹透镜矫正后,可以有效地发散光线,使物体的像成在视网膜上.(3)当B眼镜放在蜡烛和凸透镜之间时,要想得到清晰的物体的像,必须将光屏靠近凸透镜;这与远视眼的矫正情况类似,远视眼的晶状体折光能力弱,物体的像成在了视网膜的后面,所以用凸透镜矫正后,可有效地会聚光线,使物体的像成在视网膜上.22.[设计与进行实验] (2)放大幻灯机能[分析与论证] (1)左(2)反射[实验拓展] (1)近视眼镜(2)把光屏上移(3)C。
【物理】物理透镜及其应用练习题及答案含解析

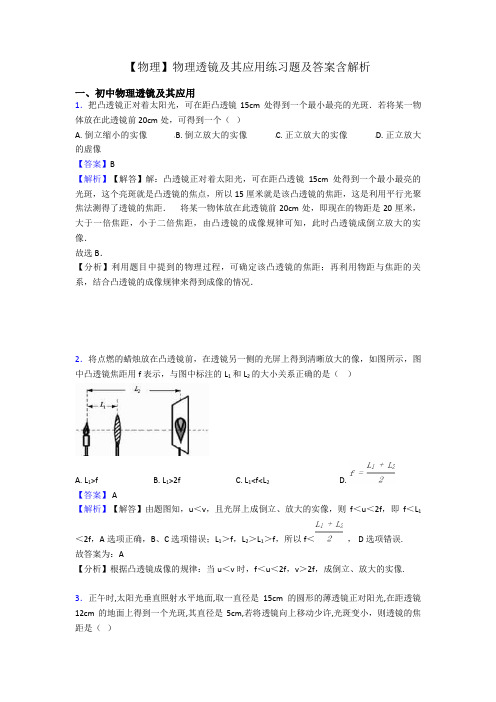

【物理】物理透镜及其应用练习题及答案含解析一、初中物理透镜及其应用1．把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A. 倒立缩小的实像B. 倒立放大的实像C. 正立放大的实像D. 正立放大的虚像【答案】B【解析】【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距．将某一物体放在此透镜前20cm处，即现在的物距是20厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像．故选B．【分析】利用题目中提到的物理过程，可确定该凸透镜的焦距；再利用物距与焦距的关系，结合凸透镜的成像规律来得到成像的情况．2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A. L1>fB. L1>2fC. L1<f<L2D.【答案】 A【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜， D选项错误.故答案为：A【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像.3．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（）A. 6cmB. 12cmC. 18cmD. 24cm【答案】 C【解析】【解答】在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑。
将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑。
透镜及其应用练习题
透镜及其应用练习题 透镜及其应用练习题 透镜是一种光学元件，具有广泛的应用领域。它可以将光线聚焦或发散，用于照相机、望远镜、显微镜等光学仪器中。本文将通过一些练习题来加深对透镜及其应用的理解。 练习题一：透镜的分类 透镜按照形状可以分为凸透镜和凹透镜。凸透镜中央比较厚，边缘比较薄，可以将光线聚焦在一点上，称为正透镜；凹透镜中央比较薄，边缘比较厚，可以使光线发散，称为负透镜。 练习题二：透镜的焦距 透镜的焦距是指透镜将平行光线聚焦或发散的距离。对于凸透镜而言，焦距为正值；对于凹透镜而言，焦距为负值。焦距的单位是米。 练习题三：透镜的成像规律 透镜的成像规律可以通过以下公式表示： 1/f = 1/v - 1/u 其中，f表示焦距，v表示像距，u表示物距。当物体位于透镜的一侧时，物距为正；当物体位于透镜的另一侧时，物距为负。同样，当像位于透镜的一侧时，像距为正；当像位于透镜的另一侧时，像距为负。 练习题四：透镜的放大率 透镜的放大率是指透镜成像的物体与实际物体的大小比值。对于凸透镜而言，放大率为正；对于凹透镜而言，放大率为负。放大率的计算公式为： 放大率 = 像高/物高 = v/u 练习题五：透镜的应用 透镜在日常生活中有着广泛的应用。其中，最常见的应用是在眼镜中。近视眼患者需要凸透镜来矫正视力，远视眼患者需要凹透镜来矫正视力。透镜还广泛应用于相机、望远镜、显微镜等光学仪器中，用于放大和观察远处的物体或微小的细节。 练习题六：透镜的散光 透镜的散光是指透镜在成像过程中由于形状不规则而产生的光线散射现象。散光可以通过配戴适当的眼镜来矫正。凸透镜可以矫正散光的近视，凹透镜可以矫正散光的远视。 练习题七：透镜的折射 透镜在光线通过时会发生折射现象。折射是光线从一种介质传播到另一种介质时，由于介质的折射率不同而发生的偏折现象。透镜的折射可以通过斯涅尔定律来计算，即n1*sinθ1 = n2*sinθ2，其中n1和n2分别是两种介质的折射率，θ1和θ2分别是光线在两种介质中的入射角和折射角。 练习题八：透镜的色差 透镜的色差是指透镜在将光线聚焦时由于不同波长的光线折射率不同而产生的色散现象。色差可以通过使用多个透镜来补偿或使用特殊材料制造的透镜来减少。 通过以上练习题，我们可以更深入地了解透镜及其应用。透镜作为一种光学元件，不仅在科学研究中发挥着重要的作用，也在日常生活中为我们提供了便利。对于理解透镜的原理和应用，做好练习题是非常有帮助的。希望读者通过这些练习题能够更好地掌握透镜的知识。
透镜及其应用练习题含答案及解析
透镜及其应用练习题含答案及解析一、初中物理透镜及其应用1．把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A. 倒立缩小的实像B. 倒立放大的实像C. 正立放大的实像D. 正立放大的虚像【答案】B【解析】【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距．将某一物体放在此透镜前20cm处，即现在的物距是20厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像．故选B．【分析】利用题目中提到的物理过程，可确定该凸透镜的焦距；再利用物距与焦距的关系，结合凸透镜的成像规律来得到成像的情况．2．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（）A. 6cmB. 12cmC. 18cmD. 24cm【答案】 C【解析】【解答】在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑。
将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑。
光斑的直径是透镜直径的，说明太阳光经凸透镜形成的光斑是焦距，即焦距是 12cm＝18cm.故答案为：C.【分析】凸透镜对光线有会聚的作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.3．如图是媛媛同学在做完¨探究凸透镜成像规律”的实验后，将观察到的实验现象通过画图记录的物、像大致关系的四幅简图，其中不正确的是（）A. B. C. D.【答案】 D【解析】【解答】解：根据凸透镜成像规律：当物距u＜f时，成正立、放大的虚像，像与物同侧，A不符合题意；当物距2f＞u＞f时，成倒立、放大的实像，此时像距v＞2f，则像距大于物距u，B不符合题意；当物距等于像距，即u=v=2f时，成倒立、等大的实像，C不符合题意；当物距u＞2f时，成倒立、缩小的实像，由图可知，D符合题意；故答案为：D。
物理透镜及其应用答题技巧及练习题(含答案)及解析
物理透镜及其应用答题技巧及练习题(含答案)及解析一、初中物理透镜及其应用1．晨光初中对学生进行“珍爱生命，远离毒品”的法制教育时放映幻灯片，发现屏幕上的像小了点，应怎样调节（）A. 放映机离屏幕远一些胶片离镜头远一些B. 放映机离屏幕远一些胶片离镜头近一些C. 放映机离屏幕近一些胶片离镜头远一些D. 放映机离屏幕近一些胶片离镜头近一些【答案】 B【解析】【解答】解：根据凸透镜成像的规律知，像变大，则像距变大，物距变小，应使投影仪远离屏幕，并把镜头与幻灯片的距离调小一些。
故答案为：B。
【分析】根据凸透镜成像的规律分析解答：物近像远像变大.2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A. L1>fB. L1>2fC. L1<f<L2D.【答案】 A【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜， D选项错误.故答案为：A【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像. 3．如图所示是被课本反射的光经小洪同学眼睛的晶状体折射的情况，则该同学是（）A. 近视眼，需要用凹透镜矫正B. 近视眼，需要用凸透镜矫正C. 远视眼，需要用凹透镜矫正D. 远视眼，需要用凸透镜矫正【答案】 D【解析】【解答】由图可知，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，说明该同学患的是远视眼，远视眼看近处的物体，像成在视网膜的后方，用凸透镜矫正，光线会聚能力增强，使成像靠前落在视网膜上，能看清物体。
故答案为： D。
【分析】近视眼看不清远处的景物，需要配戴凹透镜；远视眼看不清近处的景物，需要配戴凸透镜（凸透镜对光线有会聚作用，凹透镜对光线有发散作用）.4．用照相机对如图的小猫咪拍照，则图中，能正确表示底片上所成像的是（）A. B. C. D.【答案】B【解析】【解答】照相机是利用凸透镜成像原理制成的，当物体在凸透镜的二倍焦距之外时，成倒立、缩小的实像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理 第1页（共4页） 初三物理 第2页（共4页）
1
透镜及应用1
班级 姓名 小组 分数
一、选择题（11小题，每小题5分，共55分）
1.图中的4个透镜，属于凹透镜的有（ ）
A.1个 B.2个 C.3个 D.4个
2.香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各
异，最容易在阳光下引发火灾的是（ ）
3.图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
A.a B.b C.c D.a、b、c、d
4.夏天的早晨，树叶上常常会有一些露珠，透过露珠看树叶，叶脉会变大，而且更清晰，这是因
为露珠相当于一个“放大镜”，这种情形下，叶脉应位于“放大镜”的（ ）
A.焦距以内 B.一倍焦距和二倍焦距之间
C.二倍焦距处 D.二倍焦距以外
5.在探究凸透镜成像规律实验中，当烛焰位于距凸透镜一倍焦距之内时，人眼观察到烛焰成像的
情形是图中的（ ）
6.如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可以判断出小明视力存在
的问题以及所戴眼镜的镜片类型是（ ）
A.远视眼 凸透镜 B.近视眼 凹透镜
C.远视眼 凹透镜 D.近视眼 凸透镜
7.在探究凸透镜成像规律的实验中，小聪选用了焦距为10 cm的凸透镜。
他将凸透镜固定在光具座上50 cm刻度线处，将点燃的蜡烛放置在光
具座上35 cm刻度线处，当光屏移动到如图所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像。
如果将蜡烛从图中位置移动，关于该实验下列说法正确的是（ ）
A.蜡烛向左移动2 cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
B.蜡烛向右移动10 cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
C.蜡烛向右移动2 cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
D.蜡烛移到20 cm刻度线处，光屏应移动到70 cm
刻度线处才能呈现烛焰清晰的像
8.购物支付已进入“刷脸”时代，如图，消费者结账时只需面对摄像头(相当于一个凸透镜)，经
系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易．下列有关说法正确的是( )
A．光经过摄像头成像利用的是光的反射 B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外 D．“刷脸”时，面部经摄像头成正立缩小的实像
9.将蜡烛放在离凸透镜30cm的地方，在离物体45cm的光屏上可以得到烛焰的清晰的像，则（ ）
A.凸透镜的焦距是90cm,像是放大的 B.凸透镜的焦距是18cm,像是放大的
C.凸透镜的焦距是10cm,像是放大的 D.凸透镜的焦距是10cm,像是缩小的
10.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透
镜的距离之间关系的图像，如图所示，下列判断正确的是（ ）
A.该凸透镜的焦距是10 cm
B.当物体到光屏的距离恒为40 cm时，移动凸透镜，可以在光屏上成
两次像
C.当u＝25 cm时成放大的像
D.把物体从距凸透镜15 cm处移动到25 cm处的过程中，像逐渐变大
11.一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像．那
么该透镜的焦距可能是（ ）
A.3cm B.cm C.7cm D.9cm
12.如图所示，烛焰位于凸透镜的主光轴上，凸透镜位置固定．当烛焰位于A点时，它的像在B
点；当烛焰位于B点时，它的像在C点．则凸透镜位于（ ）
A.C的左侧 B.AB之间 C.BC之间 D.A的右侧
二、填空题(每空1分，共16分)
12.在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶，这是由于下雨时瓶内灌了雨水后，相
当于—个________(选填“凸透镜”或“凹透镜”)，太阳出来后，它对光线有________作用，可
能会引起森林火灾．
初三物理 第1页（共4页） 初三物理 第2页（共4页）
2
13.如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，
改变透镜与纸间的距离，直到纸上出现一个最小最亮的光斑。这表明凸透镜对
光线有 作用，光斑到凸透镜的距离就是凸透镜的 。
14.人的眼球相当于一架照相机，看到的物体在视网膜上成倒立、________的实
像．眼睛近视的人可以通过戴________透镜制成的眼镜进行矫正．
15.人进入老年后，眼睛睫状体对晶状体的调节能力减弱，太远、太近的物体都看不清楚．近视远
视一体眼镜(双光镜)可以解决这个问题，戴上这种眼镜，透过下半部分可以看清书上文字，透过
上半部分镜片可以看清远处景物．由此可知，近视远视一体眼镜下半部分是 透镜，上半部
分镜片对光具有 (选填“会聚”或“发散”)作用．.
16.在电影院偷拍是制作盗版电影惯用的方法。为此，科学家发明了一种反盗版电影的装置，将装
置安装在银幕后面，其发出的红外线通过银幕上的小孔射向观众席上的偷拍摄像机，在感光底片
上成倒立、__________的__________像，从而形成干扰亮点。此装置的使用___________（选填“不
会”或“会”）影响观众的观看。
17.视力正常的小明把凸透镜贴近眼睛，观察远处的房屋，眼前“模糊”了，
此时来自远处房至的光会聚在视网膜的______（选填“前”或“后”）方．当
他伸直手臂时，如图所示，通过凸透镜观察到房屋清晰的______（选填“实”
或“虚”）像，像的位置在凸透镜的______（选填“左”或“右”）侧．
18.为了研究眼的成像原理，小科自主研制了如图所示的实
验装置．用水透镜模拟眼的晶状体，通过注水或抽水可改变
水透镜凸度大小．光屏和水透镜固定在光具座如图所示的位
置．点燃蜡烛后，调节水透镜凸度，直至光屏上成一个清晰
倒立、________(选填“放大”“等大”或“缩小”)的实
像．若将点燃的蜡烛向左移动一小段距离，要使光屏上重新
得到清晰的像，应对水透镜________(选填“注水”或“抽水”)．
四、作图与实验探究（每空2分，共28分）
19.（6分）如图所示，请作出经透镜折射后的光线．
20.（10分）在“探究凸透镜成像的规律”的实验中，如图所示，小明用高为4cm的发光体(由发
光二极管组成)作为物体，把凸透镜固定在光具座50 cm刻度线处不动．表是小明记录的凸透镜成
实像时的部分实验数据(数据记录时取整数)：
(1)分析表中数据可知，实验中所用凸透镜的焦距为__ __cm.
(2)在第3次实验时，将光屏移到光具座__ __cm刻度线处，光屏上会出现清晰的像．此时，如
果小明不小心用手指尖触碰到了凸透镜，光屏上__ __(选填“会”或“不会”)出现手指尖的像．
(3)根据实验数据推测，当把物体放在光具座“0”刻度线处时，物体通过凸透镜所成实像的高度
__ __(选填“大于”“小于”或“等于”)2 cm.
(4)小明完成实验后，又找来一个装有水的圆柱形玻璃瓶，把一支铅笔放在玻璃瓶的一侧，透过瓶
和水可以看到那支笔，如图乙所示．将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中，铅笔
所成像的__ __(选填“长短”“粗细”或“笔尖朝向”)一直不会有明显的变化．
21.（12分）在《探究凸透镜成像规律》的实验中：
(1)如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝
________cm；实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在________高度上．
(2)实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的倒立、________
的实像，生活中利用这个规律制成的光学仪器是________．
(3)实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向________方移动(选填
“上”或“下”)．
(4)如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移
动适当距离后光屏上再次呈现清晰的像，则该眼镜是________(选填“近视”或“远视”)眼镜．
实验次数 物距/cm 像距/cm 像高/cm
1 30 15 2
2 20 4
3 15 8
