铝合金化学成分分析样品的加工
4047铝合金化学成分

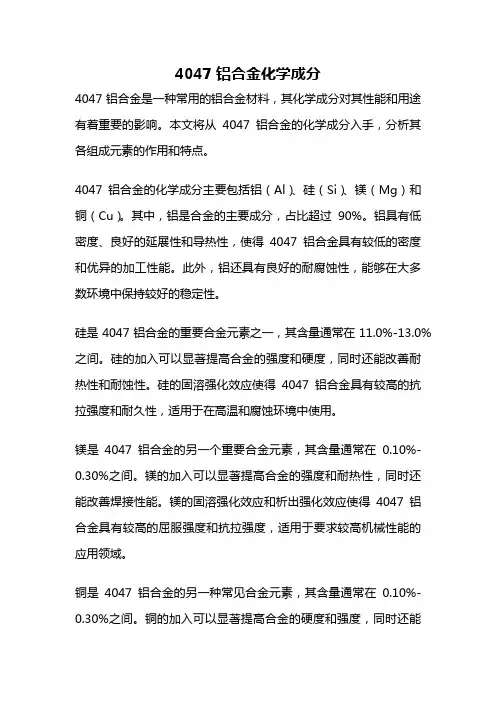

4047铝合金化学成分4047铝合金是一种常用的铝合金材料，其化学成分对其性能和用途有着重要的影响。
本文将从4047铝合金的化学成分入手，分析其各组成元素的作用和特点。
4047铝合金的化学成分主要包括铝（Al）、硅（Si）、镁（Mg）和铜（Cu）。
其中，铝是合金的主要成分，占比超过90%。
铝具有低密度、良好的延展性和导热性，使得4047铝合金具有较低的密度和优异的加工性能。
此外，铝还具有良好的耐腐蚀性，能够在大多数环境中保持较好的稳定性。
硅是4047铝合金的重要合金元素之一，其含量通常在11.0%-13.0%之间。
硅的加入可以显著提高合金的强度和硬度，同时还能改善耐热性和耐蚀性。
硅的固溶强化效应使得4047铝合金具有较高的抗拉强度和耐久性，适用于在高温和腐蚀环境中使用。
镁是4047铝合金的另一个重要合金元素，其含量通常在0.10%-0.30%之间。
镁的加入可以显著提高合金的强度和耐热性，同时还能改善焊接性能。
镁的固溶强化效应和析出强化效应使得4047铝合金具有较高的屈服强度和抗拉强度，适用于要求较高机械性能的应用领域。
铜是4047铝合金的另一种常见合金元素，其含量通常在0.10%-0.30%之间。
铜的加入可以显著提高合金的硬度和强度，同时还能改善耐腐蚀性。
铜的固溶强化效应和析出强化效应使得4047铝合金具有较高的硬度和耐久性，适用于要求较高强度和耐久性的应用领域。
除了上述主要的成分外，4047铝合金中还可能含有少量的其他元素，如锰（Mn）、锌（Zn）、钛（Ti）等。
这些元素的加入可以对合金的性能和特点产生一定影响，如提高耐蚀性、改善热处理响应等。
4047铝合金的化学成分对其性能和用途有着重要的影响。
铝、硅、镁和铜是4047铝合金的主要成分，通过合理调配和控制其含量，可以获得具有优异机械性能、良好耐蚀性和较高加工性能的合金材料。
在实际应用中，需要根据具体要求和环境条件选择合适的化学成分和加工工艺，以满足不同领域的需求。
7075_铝合金机加工表面阳极氧化黑线成因分析
0前言7075铝合金是一种高强度铝合金，它由Al、Cu、Mg、Zn及Cr等元素组成。
该合金加工性能良好，可以采用铣削、冲压、拉伸、锻造、焊接等加工工艺。
该合金材料被广泛应用于航空航天、汽车、电子、机械等领域[1-3]。
阳极氧化是一种电化学反应，它的基本原理是金属表面的氧化过程。
在阳极氧化过程中，金属表面受到电解质的作用，氧化物在金属表面形成一层薄膜，这层薄膜可以保护金属表面不受空气中的氧化剂的侵蚀[4]。
阳极氧化技术可以有效改善金属表面的耐腐蚀性和耐磨性，以提高金属的使用寿命[5]。
然而，阳极氧化技术也存在一些缺点，如处理后的金属表面易出现粗糙、黑线、划伤、毛刺等缺陷，耐腐蚀性和耐磨性可能不够等，因此对铝合金阳极氧化性能的研究极为重要[5]。
有研究表明，6×××系和7×××系铝合金近表面存在连续、链式分布的第二相（含Fe相、含Si、Mn夹杂物颗粒），易形成耐腐蚀差异区，导致第二相周围的Al 优先溶解，在基体上出现沿第二相分布的线性凹坑，形成肉眼可见的黑线条纹缺陷[6-8]。
铝合金在后续加工中产生的划伤、油污等表面缺陷也会在阳极氧化过程中产生黑线[7]。
通过控制熔铸过程中Fe元素、硅剂添加量，加强精炼、过滤、除杂手段的控制，保障铝熔体质量和均质效果可有效减少黑线出现的概率[9-10]。
李飞庆[8]等通过增大铸锭氧化皮切削厚度，优化模具设计增加挤压过程的死区，来减少第二相偏聚和挤压过程中表面受到的擦伤，提高型材的表面质量，进而提升阳极氧化的表面光洁度。
丁小理[11]等发现阳极氧化过程中挤压型材表面的凸起毛刺脱落容易产生黑斑，而未脱落的毛刺还容易产生白线缺陷。
本文分析的零件用于飞机航空座椅，由7075铝合金挤压扁排经机加工和表面阳极氧化制成。
由于大批零件氧化表面存在黑线，无法正常装机使用，造成了非常大的经济损失。
本文通过对7075铝合金零件机加工表面氧化黑线区域和正常区域的显微组织进行对比分析，查明氧化黑线出现的原因，同时提出减轻氧化黑线问题的工艺改进方案。
各国压铸铝合金的化学成份及要求
ENAC-
51200
国内外主要压铸 AI 合金化学成分表
合金 系列
国别 合金牌号
Si
WB/%
Cu
Mg
中国 YL102
日本
AI-Si 系
美国
俄罗斯
ADC1 413 AJ12
德国 AlSil2
中国 YL104
日本 ADC3
系 美国 360
俄罗斯 AJl4
德国 AlSil0Mg
中国 YL112 YL113
仪德科仪 耗材部
谭经理 全国统一热线：400-099-6508
找最合适的压铸铝合金光谱标样只要你提供要求，我们就全心全意为您提供优质服务！
因为我们专注光谱标样十年，成就上千家用户单位的信赖；
专业提供全球优质知名厂家标准样品：
专业提供全球优质标准样品：、英国 BAS、美国 BS、法国 CITF、德国 BAM、、美国 IARM、等！适用于：，热电 ARL 直读光谱仪，德国 OBLF 直读光谱仪，德国布鲁克直读 光谱仪，岛津直读光谱仪，牛津直读光谱仪等各大品牌直读光谱分析仪！
日本 ADC10
系 美国
380
200 130 1 70
Fe Al
标准规范
GB/T15115-94
余量
GB/T15115-94 余量
GB/T15115-94 余量
俄罗斯 AJl6
德国 AlSi8Cu3
中国 YL302
GB/T15115-94
系 日本 ADC5
<
<
美国 518
<
<
余量
德国 AlMg9
<
<
ADC12Z
以下 以下 以下 以下 以下 以下
adc14铝合金成分报告

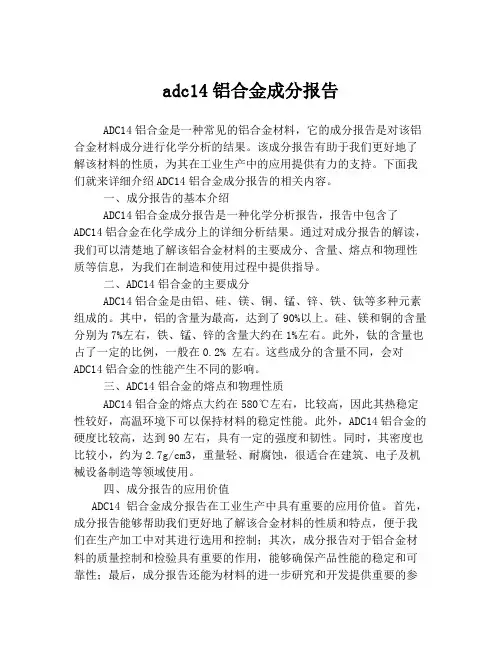

adc14铝合金成分报告ADC14铝合金是一种常见的铝合金材料，它的成分报告是对该铝合金材料成分进行化学分析的结果。
该成分报告有助于我们更好地了解该材料的性质，为其在工业生产中的应用提供有力的支持。
下面我们就来详细介绍ADC14铝合金成分报告的相关内容。
一、成分报告的基本介绍ADC14铝合金成分报告是一种化学分析报告，报告中包含了ADC14铝合金在化学成分上的详细分析结果。
通过对成分报告的解读，我们可以清楚地了解该铝合金材料的主要成分、含量、熔点和物理性质等信息，为我们在制造和使用过程中提供指导。
二、ADC14铝合金的主要成分ADC14铝合金是由铝、硅、镁、铜、锰、锌、铁、钛等多种元素组成的。
其中，铝的含量为最高，达到了90%以上。
硅、镁和铜的含量分别为7%左右，铁、锰、锌的含量大约在1%左右。
此外，钛的含量也占了一定的比例，一般在0.2% 左右。
这些成分的含量不同，会对ADC14铝合金的性能产生不同的影响。
三、ADC14铝合金的熔点和物理性质ADC14铝合金的熔点大约在580℃左右，比较高，因此其热稳定性较好，高温环境下可以保持材料的稳定性能。
此外，ADC14铝合金的硬度比较高，达到90左右，具有一定的强度和韧性。
同时，其密度也比较小，约为2.7g/cm3，重量轻、耐腐蚀，很适合在建筑、电子及机械设备制造等领域使用。
四、成分报告的应用价值ADC14铝合金成分报告在工业生产中具有重要的应用价值。
首先，成分报告能够帮助我们更好地了解该合金材料的性质和特点，便于我们在生产加工中对其进行选用和控制；其次，成分报告对于铝合金材料的质量控制和检验具有重要的作用，能够确保产品性能的稳定和可靠性；最后，成分报告还能为材料的进一步研究和开发提供重要的参考依据。
总之，ADC14铝合金成分报告的详细分析结果能够为我们深入了解该合金材料的性质和特点提供重要的支持和帮助，具有重要的理论和实践意义。
在实际生产和应用中，我们应该充分利用成分报告这一工具，对铝合金材料进行精细化的控制和管理，提升产品的质量和降低生产成本，从而在市场竞争中取得优势。
6061 7075材料成分
6061 7075材料成分一、铝合金60616061铝合金是一种常见的铝合金材料，其成分和性能特点在工业应用中备受关注。
下面是关于6061铝合金的成分分析：1. 化学成分6061铝合金的化学成分主要包括铝、硅、镁、铁、铜等元素。
其中，铝是主要成分，含量约为98%以上。
硅的含量约为0.5%-1.2%，是铝合金中第二大元素。
镁的含量约为0.3%-0.8%，能够提高合金的强度和抗腐蚀性能。
铁和铜的含量相对较少，分别约为0.3%和0.1%左右。
2. 物理性能6061铝合金的密度约为2.7克/立方厘米，弹性模量约为70GPa，泊松比约为0.33。
其抗拉强度和屈服强度分别约为275MPa和220MPa，延伸率约为8%。
此外，6061铝合金具有良好的耐腐蚀性能，能够适应多种环境下的使用要求。
二、铝合金70757075铝合金是一种高强度、高硬度的铝合金材料，具有优异的力学性能和加工性能。
下面是关于7075铝合金的成分分析：1. 化学成分7075铝合金的化学成分主要包括铝、锌、镁、铜、铁等元素。
其中，铝是主要成分，含量约为95%以上。
锌的含量约为4%-4.8%，能够提高合金的强度和硬度。
镁的含量约为2%-3%，能够提高合金的抗腐蚀性能和力学性能。
铜和铁的含量相对较少，分别约为1.2%和0.4%左右。
2. 物理性能7075铝合金的密度约为2.8克/立方厘米，弹性模量约为71GPa，泊松比约为0.33。
其抗拉强度和屈服强度分别约为415MPa和350MPa，延伸率约为8%。
此外，7075铝合金具有良好的抗疲劳性能和耐腐蚀性能，适用于制造高强度、高硬度的结构件和零部件。
综上所述，6061和7075铝合金具有不同的成分和物理性能特点。
在工业应用中，可以根据实际需求选择合适的铝合金材料以满足不同的使用要求。
铝合金标样制备

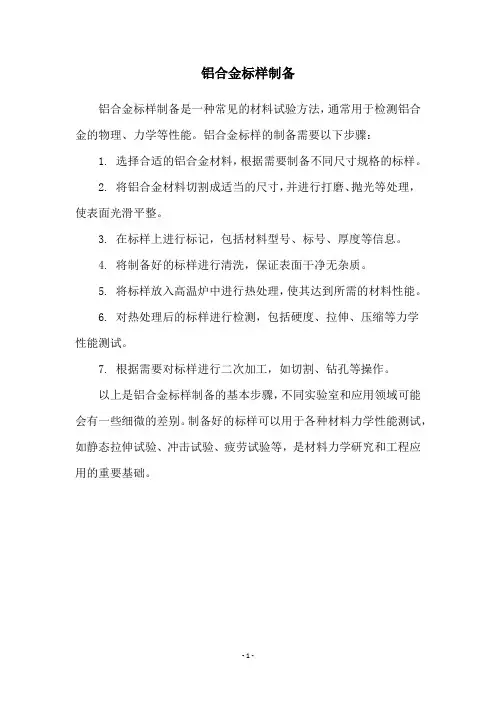

铝合金标样制备
铝合金标样制备是一种常见的材料试验方法，通常用于检测铝合金的物理、力学等性能。
铝合金标样的制备需要以下步骤：
1. 选择合适的铝合金材料，根据需要制备不同尺寸规格的标样。
2. 将铝合金材料切割成适当的尺寸，并进行打磨、抛光等处理，使表面光滑平整。
3. 在标样上进行标记，包括材料型号、标号、厚度等信息。
4. 将制备好的标样进行清洗，保证表面干净无杂质。
5. 将标样放入高温炉中进行热处理，使其达到所需的材料性能。
6. 对热处理后的标样进行检测，包括硬度、拉伸、压缩等力学
性能测试。
7. 根据需要对标样进行二次加工，如切割、钻孔等操作。
以上是铝合金标样制备的基本步骤，不同实验室和应用领域可能会有一些细微的差别。
制备好的标样可以用于各种材料力学性能测试，如静态拉伸试验、冲击试验、疲劳试验等，是材料力学研究和工程应用的重要基础。
- 1 -。
铝合金光谱分析报告
铝合金光谱分析报告概述本报告旨在对铝合金进行光谱分析，以探究其化学成分和性能特征。
铝合金因其优异的力学性能和良好的耐腐蚀性而被广泛应用于航空航天、汽车制造和建筑等领域。
通过光谱分析，我们可以了解铝合金的成分和结构，为其应用提供科学依据。
实验方法为了进行铝合金的光谱分析，我们采用了以下实验方法：1.样品准备：选择一块铝合金样品，将其表面清洁干净以去除任何可能的污染物。
2.光谱仪器：本实验使用X射线衍射仪（XRD）和能谱仪进行光谱分析。
XRD能够提供样品的晶体结构信息，而能谱仪则可以分析样品中元素的组成。
3.X射线衍射分析：将样品放置在X射线衍射仪中，通过照射样品并记录衍射图案，可以得出铝合金的晶体结构信息。
通过比对标准库，可以确定铝合金的相组成。
4.能谱分析：将样品放置在能谱仪中，通过射入高能电子束来激发样品中的原子发射X射线。
能谱仪会记录这些X射线的能量和强度，从而分析出样品中元素的组成。
实验结果与讨论铝合金样品的光谱分析结果如下：X射线衍射分析结果根据X射线衍射图案的分析，我们确定了铝合金的晶体结构为面心立方晶系。
进一步比对标准库，我们得出该铝合金的相组成为铝基固溶体和少量的析出相。
能谱分析结果能谱分析结果显示，铝合金中主要含有以下元素：•铝（Al）•硅（Si）•镁（Mg）•锰（Mn）•铜（Cu）其中，铝是主要的基体元素，其他元素为合金元素。
这些合金元素的加入可以显著改善铝合金的力学性能和耐腐蚀性。
结论通过光谱分析，我们对铝合金的成分和结构有了更深入的了解。
该铝合金的晶体结构为面心立方晶系，主要由铝基固溶体和少量的析出相组成。
在合金成分方面，除了铝之外，还含有硅、镁、锰和铜等元素。
这些元素的加入赋予了铝合金优异的力学性能和耐腐蚀性，使其在各个工业领域具有广泛的应用前景。
参考文献[1] Smith, R. L. (2005). Aluminum alloy materials and processing. ASM International.[2] Davis, J. R. (1999). Aluminum and aluminum alloys. ASM International.[3] Nie, J. F., & StJohn, D. H. (Eds.). (2011). Aluminum alloys: contemporary research and applications. Butterworth-Heinemann.。
制备铝合金实验报告
一、实验目的1. 掌握铝合金熔炼的基本原理和工艺流程。
2. 学习铝合金的铸锭和固溶处理方法。
3. 了解铝合金的化学成分对性能的影响。
4. 通过实验，提高金属材料的制备和加工能力。
二、实验原理铝合金是一种重要的轻质金属材料，具有优良的力学性能、耐腐蚀性能和加工性能。
本实验通过熔炼、铸锭和固溶处理等工艺，制备出符合一定规格和性能要求的铝合金。
三、实验材料与设备1. 实验材料：纯铝、铜、镁等合金元素。
2. 实验设备：电阻炉、熔炼坩埚、铸锭模具、冷却水槽、加热器、温度计、搅拌器、分析天平、X射线衍射仪等。
四、实验步骤1. 熔炼1.1 称取一定量的纯铝和合金元素，按照一定比例混合。
1.2 将混合好的合金放入熔炼坩埚中，置于电阻炉中。
1.3 加热至合金熔化，期间不断搅拌，使合金充分混合。
1.4 控制熔炼温度在合金液相线以上50～100℃，以防止氧化和吸氢。
2. 铸锭2.1 将熔化的合金缓慢倒入铸锭模具中。
2.2 将模具放入冷却水槽中，使合金冷却并凝固成铸锭。
2.3 冷却过程中，控制铸锭温度，避免出现裂纹和缩孔。
3. 固溶处理3.1 将铸锭加热至固溶处理温度，保持一定时间，使合金元素充分溶解。
3.2 将处理后的铸锭缓慢冷却，形成过饱和固溶体。
4. 性能测试4.1 对制备的铝合金进行力学性能测试，包括拉伸强度、屈服强度、延伸率等。
4.2 对铝合金进行耐腐蚀性能测试，如盐雾试验、中性盐雾试验等。
4.3 利用X射线衍射仪对铝合金的相组成进行分析。
五、实验结果与分析1. 力学性能通过实验，制备的铝合金具有良好的力学性能，如拉伸强度达到240MPa，屈服强度达到200MPa，延伸率达到20%。
2. 耐腐蚀性能实验结果表明，制备的铝合金具有良好的耐腐蚀性能，在中性盐雾试验中，腐蚀速率小于0.1mm/a。
3. 相组成通过X射线衍射分析，制备的铝合金主要由固溶体和少量析出相组成，符合设计要求。
六、实验总结1. 本实验成功制备出符合规格和性能要求的铝合金，验证了铝合金熔炼、铸锭和固溶处理工艺的可行性。
铝及铝合金及其成分检测方法介绍
铝及铝合金及其成分检测方法介绍
9×××系：该系是备用合金
2.铝合金材料系列牌号的检测
2.1 检测的必要性
由于铝合金的分类不同，所以各种系列铝合金有其特定用途。
然而大部分铝合金的产品，仅从外观是无法判断是否为合适牌号，可导致铝材的混用和错用情况发生，对生活和生产造成不必要的麻烦。
2.2 检测的标准方法
目前国标规定的铝合金检测（仪器分析）标准方法，如下：
①GB/T 20975.25-2008 铝及铝合金化学分析方法第25部分:电感耦合等离子体原子发射光谱法
②GB/T 20975.26-2013 铝及铝合金化学分析方法第26部分：碳含量的测定红外吸收法
③GB/T 7999-2007 铝及铝合金光电直读光谱仪分析
④SN/T 1112-2002 铝锭中化学成分的测定电感耦合等离子体原子发射光谱（ICP - AES）法
目前判断铝合金牌号的标准，如下：
①GB/T 3190-2008 变形铝及铝合金化学成分
②GB/T 1173-2013 铸造铝合金
③GB/T 15115-2009 压铸铝合金
④ASTM B179-2014 所有铸造工艺铸件用铝合金锭和溶融铝合金的规格
⑤ASTM B209M-2014 铝及铝合金薄板和中厚板的技术规范(米制)
结束语
通过以上标准规定的标准方法可以准确测定铝合金的各种合金元素和杂质元素的含量。
由测定结果可以：对比两种（或两种以上）铝合金是否为同种铝合金；判断铝合金是否为指定的牌号（包括国标和美标牌号）；推荐未知牌号的铝合金合适的牌号（按需要可推荐国标和美标牌号）。
6063铝合金成分标准(一)
6063铝合金成分标准(一)6063铝合金成分标准引言6063铝合金是一种常用的工程材料，常被用于制造建筑和汽车零部件。
为了保证其质量和性能的稳定性，必须制定明确的成分标准。
本文将介绍6063铝合金的成分标准。
成分要求6063铝合金的成分要求可以从以下几个方面进行考虑：1.主要元素–铝（Al）：应在合金中占主导地位，其含量应不低于%。
–硅（Si）：合金中的主要合金元素，硅的含量应保持在%之间。
2.追加元素–铜（Cu）：其含量不应超过%。
–锰（Mn）：合金中的追加元素，其含量应保持在%之间。
–镁（Mg）：合金中的追加元素，其含量应不超过%。
–铬（Cr）：其含量不应超过%。
–锌（Zn）：其含量不应超过%。
–钛（Ti）：其含量不应超过%。
–其他元素：其他追加元素的含量总和不应超过%。
成分控制方法为了确保合金成分符合标准，制定了相关的成分控制方法。
以下是一些常见的控制方法：1.光谱分析–通过光谱分析仪器对合金样品进行测试，计算出各元素的含量比例。
–利用光谱分析仪器的数据，及时调整合金熔炼的配方和工艺参数。
2.化学分析–使用化学分析方法，通过化学反应和测量，确定合金样品中各元素的含量。
–化学分析可用于实验室环境下的样品分析。
3.电子束分析–通过电子束分析仪器对合金样品进行测试，获得元素的浓度分布图像。
–电子束分析可以非常精确地确定合金成分的均匀性和浓度。
结论6063铝合金成分标准是保障产品质量和性能的基础要求。
通过严格控制合金中各元素的含量，可以确保产品达到设计要求，并提高其可靠性和耐用性。
合金制造商和相关行业应遵循成分标准，采取合适的成分控制方法，不断优化生产工艺，提升产品质量，满足市场需求。
注：文章仅供参考，具体以相关标准和法规为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金化学成分分析样品的加工
摘要：铝合金化学成分控制是在熔铸工序中进行的，涉及熔炼和分析两个环节。
工序能力与技术要求是否匹配，可以通过计算工序能力指数进行量化评价。
如果工序能力不足，通过大数据采集，计算Ca值和Cp值，分析确定问题点和提升空间，从熔炼和分析两个途径分别采取措施减小Ca值和标准偏差，从而达到提高Cpk值，实现熔铸工序化学成分精准控制的目的。
关键词：铝合金；化学成分；分析样品；加工
1铝合金化学成分分析样品的加工
1.1直读光谱样品的加工
直读光谱样品占化学成分样品的比例达到90%以上，是铝合金样品加工的核心业务之一。
直读光谱样品主要分为两种类型，一种是熔铸生产过程样品，另一种是铸锭、挤压、热轧和冷轧的成品样品。
熔铸生产过程样品大致取样过程是，使用预热过的取样勺伸入熔炼炉、保温炉以及流槽中，将铝液倒入预热好的取样模，用水快速冷却，铝液凝固形成类似蘑菇状的样品，因此也叫“蘑菇样”。
“蘑菇样”的加工过程为，将样品柄装夹到卧式车床的爪盘中，用专用扳手拧紧，启动车床，进刀量一般设置为0.6mm，共分3刀车样。
第一刀进刀速度要慢些，不可操之过急，否则可能会造成卡顿。
第二刀可适当加快些。
为了保证最终样品表面的光滑平整，第三刀采用自动进刀的方式，并在运行过程中喷无水乙醇对加工表面进行冷却、润滑，加工后的表面应有细小刀痕。
加工前后使用数显卡尺测量试样厚度，车掉的厚度应为样品原始厚度的14%～22%。
加工后的样品表面应无氧化、无污渍、无细孔、夹渣、无激发斑点、无其他外来物、无污染。
加工好后不允许用手触碰其表面，避免体液对Na 元素产生干扰，使检测结果偏高。
车床应按时保养，车刀保持锋利。
对于1XXX、3XXX、6XXX软合金，应缓慢进刀，加大润滑冷却，避免产生过重的刀痕。
成品样品是指取自铝合金挤压型材、热轧板、冷轧板等产品的样品。
加工过
程比“蘑菇样品”更复杂。
第一步是使用锯床将大样本切割成小样本。
样品尺寸
应为5cm×5cm。
当然，它也可以根据样品本身的形状加工成其他尺寸，以确保它
可以放置在直读光谱仪的检测位置。
第二步是将锯切机加工的毛坯样品放在铣床上，加工厚度约为0.8mm。
这一步是最关键的。
如果铣床的水平度不够，加工后
的样品表面不够光滑，导致样品表面与直读光谱仪的激发台配合不良，激发时漏气，影响测试结果。
因此，应定期检查铣床的水平度，也应使用励磁表验证加工
样品的水平度。
软合金经铣床加工后易产生毛刺，交检验员前用刮刀清除。
测试前，样品需要用无水乙醇清洗测试表面，特别是如果铸锭样品本身含有大量油污，应确保测试表面清洁。
锯床和铣床可同时加工多个样品。
在处理过程中，样品制
备人员应佩戴防噪音耳塞。
需要强调的是，试样铣削过程中会有大量锋利的铝屑
飞出，因此铣床应采取保护措施防止铝屑飞出，试样制备人员应佩戴护目镜。
1.2 ICP光谱样品的处理
铝合金化学成分的ICP光谱分析是一种仲裁方法。
ICP光谱分析需要将块状
样品加工成碎屑样品，加工设备主要包括锯床、铣床和钻床。
不同的样品类型采
用不同的样品处理方法。
使用钻床、铣床加工前，应清理设备周围，避免加工过程中混入其他铝屑造
成污染。
在加工过程中，用干净的纸抓住铝屑，尽量减少铝屑飞出。
加工铝屑的
宽度不应大于1mm。
放入自封袋中，做好样品标识。
1.3固体氢样品的处理
铝合金中氢含量的测定有两种方法。
一是熔铸生产过程中铝液中氢含量的在
线检测，二是固态铝中氢含量的离线检测。
前者不需要对样品进行处理，可通过
在线氢检测器探头伸入铝液中直接检测。
后者需要对样品进行处理，要求较高。
其粗加工过程分为粗加工和精加工两部分。
粗加工工艺如下：用锯床将铝合金板
加工成15mm×15mm×200mm的矩形坯料，转移到数控车床上，加工成直径约12mm
的圆棒。
样品完全冷却后，可以转移到小型车床上进行精加工。
使用圆柱刀将样
品加工成直径约为9mm的圆棒。
使用切割刀切割样品，每个部分的长度约为20mm，
以确保端面切割平整。
切割时，使用干净的A4纸夹住样品，以防止样品掉落并在其表面造成划痕。
每个样品至少应处理5个平行样品。
在加工过程中应注意，进给速度不应过快，尤其是在加工软合金时。
进给过快会使铝合金粘在刀具上，导致试样表面粗糙，影响检测结果。
氢含量检测容易受到外部因素的影响。
设备应在精加工前进行清洁。
加工过程中应避免污染。
不应添加冷却水和乳液等冷却介质。
用于修整的刀必须足够坚硬和锋利。
应使用干净的纸切割样品，以避免直接接触样品表面。
2提高准确度的途径
2.1提高抽样代表性
材料合金化和化学成分调整是在熔炼和铸造过程中完成的，后续加工过程不能改变。
因此，我们探讨了如何在铝合金熔炼和铸造过程中准确控制化学成分。
化学成分分析包括两次炉前取样和成品取样。
应取一个或两个样品代表整个熔体。
因此，该工艺对取样环节要求很高，但在实际生产中普遍没有得到足够的重视。
影响取样代表性的因素主要有：合金元素的加入顺序、加入温度、熔体搅拌方式、次数和时间、熔体静置时间、在熔体炉中的停留时间、取样温度、取样位置和深度，工厂需要制定明确的技术要求和操作规范，并密切监控实施情况。
2.2提高分析精度
（1）样本更具代表性。
光谱分析收集曲面上的一个点，数据应代表整个样本。
取样模具和工具设计的合理性、预焙、取样转移时间、样品冷却方法、样品处理厚度等因素可能会影响光谱分析数据的代表性。
如果代表性不好或不稳定，则需要从上述影响因素中找出原因并加以改进。
（2）工作曲线应避免或纠正三要素的影响。
应选择化学成分与样品相似的标准样品绘制的工作曲线进行分析。
如果有三要素的影响，应进行干扰校正，否则会造成较大的分析误差。
（3）炉前和成品实验室之间不得存在系统误差。
通过大数据分析、交叉检查、基准测试和第三方检测，可以实时监控和纠正分析结果。
（4）控制样品的选择应适当。
对于不同的合金样品，应选择化学成分和含量尽可能接近的对照样品进行类型标
准化。
选择不当会导致较大的分析错误。
3安全注意事项
（1）操作人员上岗前必须经过设备安全操作培训。
操作设备前，必须穿戴
劳动防护用品。
严禁穿宽松的衣服、戴手套和不戴帽子的长发设备。
（2）操作
加工设备时，一人应独立操作一台设备，不得多人同时操作一台设备。
（3）在
机床操作过程中，操作人员不得擅自离开，使设备无人看管。
（4）在运行设备
程序之前，确认所有操作门和两侧门均已关闭，并检查安全屏蔽是否完整。
（5）去除铝屑时，应使用专用工具，注意不要被铝屑划伤。
（6）当机床因报警而停
机时，应首先清除报警信息，将刀具安全移出加工位置，确定报警故障消除后，
恢复加工。
（7）请勿在钻机表面放置其他物品。
停机更换钻头、夹具，装卸工件。
主轴锥孔内不得安装有毛刺和不干净的锥柄。
应使用楔形铁装卸钻头。
严禁
用锤子敲击。
（8）在紧急情况下，应迅速按下“紧急停止开关”，只有在紧急
情况消除后才能恢复正常运行。
（9）维护电气设备时，必须先切断电源，并悬
挂维护标志。
结论
按时维护保养机加工设备，确保设备功能正常，尤其要随时留意铣床的水平度，水平度不好，加工出来的样品表面不平，对直读光谱分析有很大影响。
化学
分析取样要有代表性，样品加工过程中要避免来自设备油污、冷却介质、其他样
品的污染。
铝合金样品加工过程中会存在铝屑划伤、噪音伤害、机械伤害等，应
做好相应的防护措施，严格个人劳保穿戴。
参考文献：
[1]覃金珠,陆科呈,兰标景,等.铝合金剥落腐蚀试验标准内容差异分析[J].
轻工科技,2019,35(1):115-116.
[2]杨甄鑫,廖抒华.轻质合金在汽车轻量化中的应用[J].汽车零部
件,2021(1):107-113.
[3]孔祥鑫,凌倩晴,冯强.超高层建筑施工中铝合金模板应用研究[J].工程建设与设计,2020(24):149-150.
[4]崔伦仪.铝合金在船舶和海洋工程中的运用[J].船舶物资与市
场,2021,29(5):81-82.。
