微波感应模块 传感器规格书
SS0002微波人体感应模块
1
管脚描述
序号 符号
1
GND
2
VIN
功能描述 信号回路地 输入电压，4~15V
序号 3 4
符号 LED+ LED-
SS0002
功能描述 接 LED 正极 接 LED 负极
管脚功能说明
1、GND 模拟地。
2、VIN 模块电源输入，4~15V。
3、CDS 触发控制信号，小于 0.7V，输出一直是低电平，大于 0.7V，正常工作。 CDS 脚外接光敏电阻，可以在白天关闭模块检测功能。
-
12
-
V
-
-
0.1
V
-
1
-
A
130
180
-
°
5
6
8
M
-
6
-
M
-
3
-
M
-
1
-
M
20
30
mW
重复触发
典型微波模块应用连线图
1、中小功率感应球泡灯（带光敏电阻）
注意：电源可采用隔离、非隔离的恒流或恒压电路，只需保证输出电压的波动范围在额定值内。输 出电源波动不要大于20%，以免误触发。如果需要黑夜工作，可以将CDS端通过光敏电阻连接到地。
与红外产品比较：微波开关感应距离更远，角 度广，无死区，能穿透玻璃和薄木板，根据功率不 同可以穿透不同厚度的墙壁，不受环境、温度、灰 尘等影响，在 37 度情况下，感应距离不会缩短。微 波雷达开关抗干扰能力强，几乎不受风、热等外界 环境因素的干扰。
默认设置为连续触发模式。 默认设置延时为 2 秒，可以改成 30 秒 默认设置为全天工作。
PCB 外形图
典型应用
主流微波雷达人体红外感应LD602芯片规格书
主流微波雷达人体红外感应LD602芯片规格书一、概括LD602是一款专为热释电红外传感器信号放大及处理输出的数模混合专用芯片，内部集成了运算放大器、双门限电压比较器、参考电压源、延时时间定时器和封锁时间定时器及状态控制器等，专用于防盗报警系统、人体门控制装置、照明控制开关等场合。
LD602电源工作电压为+3V～+6V，采用CMOS工艺数模混合相结合的集成电路，8个引脚数封装设计，降低了外围电路元件数和整体成本,节省了PCB板空间。
二、应用场合■红外报警器/语音迎宾器■红外感应灯■自动门控控制■自动灯光照明系统■微波雷达感应开关■森林防火报警器三、主要特点●静态功耗小，3V工作电源时功耗小于45uA,5V工作电源时功耗小于75uA，非常适合电池供电系统应用,QQ:298391364●高输入阻抗运算放大器，可与多种传感器匹配，进行信号处理，可作为微波人体感应处理芯片●双向鉴幅器，可有效抑制干扰●内置参考电压，供内部比较器和运放的参考电压●内设延时时间定时器和封锁时间定时器，改变振荡器频率即可设定定时延时时间●8脚红外热释电专用芯片，外围电路简单，成本低●外围元器件少，只需配置第一级运放的增益和振荡器的RC器件即能可靠工作●工作电压+3V~+6V●封装形式SOP8●包装方式管装四、引脚定义五、引脚说明引脚号引脚名功能描述1OUT1内部第一级运放的输出端2IN1内部第一级运放的输入端3VC 触发禁止端当该脚VC电压<0.2Vdd时，禁止触发,即输出信号OUT一直保持低电平当该脚VC电压>0.2Vdd时，允许触发,即输出状态跟随输入信号触发4A 可重复触发和不可重复触发控制端当A=“1”时，允许重复触发当A=“0”时，不可重复触发5GND芯片地6OUT2控制信号输出端，高电平有效输出7CT 振荡器控制端，该脚需对地外接一个振荡电容和对Vdd外接一个上拉电阻8VIN电源输入端，范围3V~6V六、经典常用电路红外感应应用电路微波人体感应方案其中Q2为微波三极管，天线为板载微波天线。
ENSA-MS1 微波传感器开关说明书
ENSA-MS1MICROWAVE MOTION ACTIVATEDSWITCHINSTRUCTION MANUALThanks for choosing the ENSA-MS1 Microwave Sensor!This product is an automated energy saving switch; it is based around a 5.8Ghz microwave motion sensor, light sensor and control electronics. The sensor will switch on the load when it detects movement inside the detection field and stay on until apreset time has elapsed. The sensor will only switch the load onwhen the measured LUX level is below a set threshold. As this sensor is microwave based ithas a wide detection range and unlike PIR sensors it may detect occupants through doors, glass windows or thin walls.For installation only by a qualified Electrician – NOT IP RATED FOR OUTDOOR USESPECIFICATIONS:AC Input Voltage: 220-240V/AC Detection Range: 360°/180°AC Input Frequency: 50Hz D etection Distance: 2, 5, 8m (selectable) Ambient Light: 5, 30, 150, 2000 lux (selectable)HF System: 5.8GHz CW radar, ISM bandTime Delay: 5s, 30s, 90s, 3min, 5min, Transmission Power: <0.2mW10min (selectable) Installing Height: 1.5-3.5mRated Load: 500W Power Consumption: approx. 0.9W200W Detection Motion Speed: 0.6-1.5m/sFEATURES:Built in light sensor which can be set to detect between 5 lux (“0 0 1” position) and 2000 lux (“0 0 0” position)Adjustable microwave sensitivity can be set to detect movement in a 2m to 8m radius. Time delay before load switch off is adjustable between five seconds and ten minutes. Time delay before switch off is automatically reset when the sensor detects movement, evenif the load is still on. This means that intermittent movement will keep the load on. LUX sensing is disabled while the load is on – this stops switched lights from triggering thelux sensor and turning themselves off.Radio Frequency Emission: The RF output of this microwave sensor is less than0.2mW - this equates to 1/5000thof thetransmission power of a mobile phone or leakage output of a microwave oven.INSTALLATION:Ensure all AC power is switched off.Fix the base of the sensor in the desired position withscrews through the holes at the side of the sensor. Connect the power and the load to sensor as per theconnection diagram below.Double check connections before switching on AC powerand testing the device.CONNECTION DIAGRAM:TESTING THE INSTALLATION:Setting the “SENS” DIP switches: Set the firstswitch to the “1” position and the second switch to the “0” position. (8 meters sensitivity)Setting the “TIME” DIP switches: Set switch oneand two to the “0” position and the third switch to the “1” position. (5 second timeout)Setting the “LUX” DIP switches : Set all switchesto the “0” position. (2000lux light sensitivity)When power is connected, the load will turn on before the sensor times out and switches off. Once off, the load will switch back on when the sensor detects movement. If the sensor detects movement while the load is on, the on timer will be reset and the load stay on.Please note when testing in daylight, ensure that the “LUX” DIP switches are set to 2000lux (0 0 0), otherwise the sensor will not turn on the load.Once the installation has been tested and is working, you may customise the SENS, TIME and LUX switches to suit your application.INSTALLATION NOTES ：Only for installation by a qualified Electrician.Only install the product on a static object that does not sway or vibrate. Objects placed in front of the sensor may affect the sensing range.Avoid installation near metal or glass surfaces as this will affect detection range. For your safety, never open the plastic case.Please install a 6A switch or circuit breaker in line with the switched load to prevent sensordamage due to overloading. TROUBLESHOOTING: The load does not turn on:a. Check the input power to the sensor. Ensure that the supplied voltage is between 220-240VAC.b. Check to see if the indicator light is turned on after triggering – if it is, check the wiring to the load.c. If the indicator light does not turn on after trigger, try increasing the value of the “LUX” dip switches.The motion detection sensitivity is poor:a. Ensure that there are no objects between the sensor and the location to be sensed, as this could reduce the range.b. Ensure that there are no other devices using the 5.8Ghz band in close proximity to the detector (e.g. Wireless LAN, CCTV transmission equipment, etc)c. Ensure that the installation height is 1.5-3.5M.The sensor does not turn off the load:a. Check the “TIME” dip switches to ensure that the correct time has been selected.b. Ensure that there are no other devices using the 5.8Ghz band in close proximity to the detector (e.g. Wireless LAN, CCTV transmission equipment, etc).c. Ensure that the power drawn by the load is less than 500W for a resistive load and 200W for an inductive load.。
10908010000微波感应器BC-360A(V02)

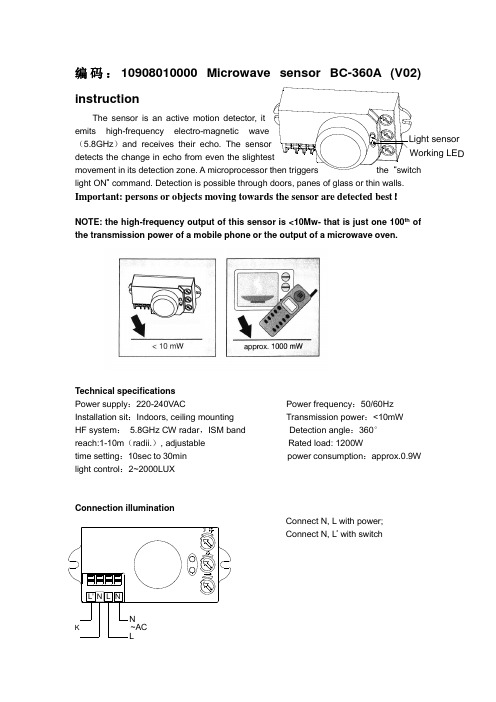

编码：10908010000 Microwave sensor BC-360A (V02) instructionThe sensor is an active motion detector, itemits high-frequency electro-magnetic wave （5.8GHz ）and receives their echo. The sensor detects the change in echo from even the slightestmovement in its detection zone. A microprocessor then triggers the “switch light ON ” command. Detection is possible through doors, panes of glass or thin walls. Important: persons or objects moving towards the sensor are detected best ！NOTE: the high-frequency output of this sensor is <10Mw- that is just one 100th of the transmission power of a mobile phone or the output of a microwave oven.Technical specificationsPower supply ：220-240VAC Power frequency ：50/60HzInstallation sit ：Indoors, ceiling mounting Transmission power ：<10mW HF system ： 5.8GHz CW radar ，ISM band Detection angle ：360°reach:1-10m （radii.）, adjustable Rated load: 1200Wtime setting ：10sec to 30min power consumption ：approx.0.9W light control ：2~2000LUXConnection illumination Connect N, L with power;Connect N, L ’ with switchLig ht s ens or Wo rkin g L ED N L N L'N L~AC KReach setting (sensitivity)Reach is the term used to describe the radius of the circular detection zoneproduced on the ground. After mounting the sensor light at a height of 2.5m,turn the reach control completely in anti-clockwise direction to selectminimum reach (approx.1 m radius), and turn the reach control completely1-10m radiiin a clockwise direction to select the maximum reach (approx.10m radius). The LED indicator will flash when the reach control is rotated．It flashes 1 to 10 times, representing 1m to 10m for the radius of the detection zone.NOTE: The above detection distance is measured using a person who is between 1.6m~1.7m tall with an average build, moving at a speed of 1.0~1.5m/sec. if any of these variables are changed, the detection distance will also resultantly change. Time setting达到设定(敏感度)达到一个术语是用来描述半径的圆检测区域产生在地上。
RCWL0516微波雷达传感器（基于传感器管理组件）
RCWL0516微波雷达传感器（基于传感器管理组件）传感器简介RCWL0516传感器是⼀款采⽤多普勒雷达技术、专门检测物体移动的微波感应模块。
该模块具有灵敏度⾼、感应距离远、可靠性强、感应⾓度⼤、供电范围⼴等特点。
⼴泛应⽤于各种⼈体感应照明和防盗报警等场合。
RCWL_0516.c1/**2 * @file RCWL_0516.c3 * @brief4 * @version 0.15 * @date 2019-06-286 *7 * @copyright Copyright (c) 2019 Chipintelli Technology Co., Ltd.8 *9*/10/*-----------------------------------------------------------------------------11 include12-----------------------------------------------------------------------------*/13 #include "ci110x_gpio.h"14 #include "ci110x_scu.h"15 #include "ci110x_uart.h"16 #include "ci_misc.h"17 #include "ci_sensor.h"1819/*-----------------------------------------------------------------------------20 define21-----------------------------------------------------------------------------*/22#define RCWL_GPIO_GROUP (GPIO0)/*!< GPIO组 */23#define RCWL_GPIO_PIN (gpio_pin_2)/*!< GPIO pin脚 */24#define RCWL_GPIO_PAD (UART1_RX_PAD)/*!< GPIO对应PAD */25#define RCWL_GPIO_IRQ (GPIO0_IRQn)/*!< GPIO中断 */2627/*-----------------------------------------------------------------------------28 extern29-----------------------------------------------------------------------------*/3031/*-----------------------------------------------------------------------------32 struct / enum / union33-----------------------------------------------------------------------------*/3435/*-----------------------------------------------------------------------------36 global37-----------------------------------------------------------------------------*/3839/*-----------------------------------------------------------------------------40 declare41-----------------------------------------------------------------------------*/4243/*-----------------------------------------------------------------------------44 function45-----------------------------------------------------------------------------*/46/**47 * @brief 初始化 rcwl-051648 *49 * @param irq_callback 中断回调50 * @retval RETURN_OK51 * @retval RETURN_ERR52*/53 int32_t rcwl0516_open(void)54 {55 NVIC_EnableIRQ(RCWL_GPIO_IRQ);56 Scu_SetIOReuse(RCWL_GPIO_PAD,FIRST_FUNCTION);57 Scu_SetDeviceGate((unsigned int)RCWL_GPIO_GROUP,ENABLE);58 Scu_Setdevice_Reset((unsigned int)RCWL_GPIO_GROUP);59 Scu_Setdevice_ResetRelease((unsigned int)RCWL_GPIO_GROUP);60 gpio_irq_trigger_config(RCWL_GPIO_GROUP,RCWL_GPIO_PIN,up_edges_trigger);61return RETURN_OK;62 }6364/**65 * @brief 中断回调函数66 *67*/68void rcwl0516_callback(void)69 {70 sensor_irq_inform(SENSOR_TYPE_MICROWAVE);71 }7273/**74 * @brief rcwl-0516 ops75 *76*/77 sensor_ops_t rcwl0516_ops =78 {79 rcwl0516_open,80 };8182/*-----------------------------------------------------------------------------83 end of the file84-----------------------------------------------------------------------------*/ RCWL_0516.h1/**2 * @file RCWL0516.h3 * @brief RCWL0516传感器的头⽂件4 * @version 0.15 * @date 2019-07-026 *7 * @copyright Copyright (c) 2019 Chipintelli Technology Co., Ltd.8 *9*/1011 #ifndef __RCWL0516_H__12#define __RCWL0516_H__1314/**15 * @ingroup third_device_driver16 * @defgroup RCWL051617 * @brief RCWL0516传感器驱动18 * @{19*/2021 #ifdef __cplusplus22extern"C" {23#endif2425/*-----------------------------------------------------------------------------26 include27-----------------------------------------------------------------------------*/2829/*-----------------------------------------------------------------------------30 define31-----------------------------------------------------------------------------*/3233/*-----------------------------------------------------------------------------34 extern35-----------------------------------------------------------------------------*/36extern sensor_ops_t rcwl0516_ops;3738/*-----------------------------------------------------------------------------39 struct / enum / union40-----------------------------------------------------------------------------*/4142/*-----------------------------------------------------------------------------43 global44-----------------------------------------------------------------------------*/4546/*-----------------------------------------------------------------------------47 function declare48-----------------------------------------------------------------------------*/4950 #ifdef __cplusplus51 }52#endif5354/**55 * @}56*/5758#endif5960/*-----------------------------------------------------------------------------61 end of the file62-----------------------------------------------------------------------------*/。
24V 微波多普勒雷达感应器 CONDOR -XL 使用说明书
CONDOR /-XL1技术参数描述C H I N E S E工业门运动和存在检测感应器1. 按钮2. 红外3. 雷达天线角度旋钮4. 雷达5. 感应器角度调整6. 支架10 m微波多普勒雷达* 外部电源必须在指定电压范围内，最大15W，并确保与初级电压的双重绝缘。
** 测试条件： 30°时, 检测区域 9, 安装高度: Condor 5 m, Condor XL: 3.5 m *** 用红外光点查找器测的区域略大于实际的检测区域主动红外CONDOR: 正常和高安装高度（3.5-6m）CONDOR XL: 底安装高度 (2 - 3.5 m)如把感应器用于其他用途，感应器制造商将不承担因此带来的各种后果。
如因不正确的安装和设置导致感应器异常，感应器制造商将不承担责任。
彩色设计说明书，请保存好备用。
本用户指南是一份信息性文件，不能被看作是对结果的承诺。
2*不要靠近氖光灯和运动的物体.不要遮挡传感器.避免剧烈震动.避免感应器温度剧烈变化.墙面安装天花板安装支架尺寸安装注意事项尺寸 (mm)安全说明如果感应器被未经授权的人士拆开维修，厂家将不负责任.只有接受过专业训练的人员方可安装调试感应器。
LED 灯灭设置参数建议安装完毕后，设置密码以锁定感应器.安装完毕后测试好产品性能以达到最佳效果.*在冷藏室中（<0o），红外功能会受到冷凝，结霜，雾气等影响。
雷达功能正常。
设备不得用于指定用途外的其他途径。
门系统制造商要负责实施风险评估，且传感器安装和门系统需符合国家和国际法规以及门类安全性的标准。
安装者必须阅读、理解并遵循本手册中给出的说明。
安装不当会导致传感器操作不当。
传感器制造商不对因不正确使用、安装或不当调整传感器而造成的伤害或损坏负责。
3遥控器的使用方法设置一个或多个参数查询参数值恢复出厂设置设置密码删除密码如果不知道密码,对感应器断电并重新上电,1分钟内不需要密码就可以设置参数.建议两只感应器安装位置很近时设置密码.解锁后,红色LED慢闪,可以用遥控器设置参数 .如果按了解锁键后红色LED 快闪 ,需要输入4位密码.如果不知道密码,则对感应器断电后重新上电,1分钟内不需要密码就可以设置参数 .绿灯闪烁次数代表参数值.121COM NO NCGN BN 12-24 VAC-DC2WH YE GYPK VT BK COMNCNO15°30°45°把感应器固定在支架上,并紧固取出支架,钻两个安装孔, 固定支架.根据门机对NO或NC的需求选择接线.接线调整感应器角度得到需要的红外检测区域.上述检测区域的参数测试条件： (安装高度: 5 m, 检测区域面积: 9).红外面积 = 发射光点由红外光点查找器测得. 受外部条件影响，实际检测区域面积略小.紧固传感器不推荐电源天花板墙壁牢固地安装传感器。
小尺寸微波雷达感应模块
小尺寸微波雷达感应模块是一种高度集成的传感器设备，它采用了多普勒雷达的原理，可以探测到运动物体并输出相应的控制信号。
这种模块通常具有超小的尺寸，如14.5mm*14mm，并且采用了小型化平面天线的设计，使得它在保证传感器性能的同时大大减小了整体尺寸，满足了产品对空间结构的极致要求。
小尺寸微波雷达感应模块的主要参数包括工作频率、工作电压、功耗、正向感应距离等。
其中，工作频率通常在5.8GHz左右，属于ISM频段，这意味着该模块可以在全球范围内使用而无需申请许可证。
工作电压和功耗则根据具体型号而有所不同，但通常都比较低，这有利于节省能源和延长使用寿命。
正向感应距离则是指模块能够探测到的最大距离，一般在几米到十几米之间。
小尺寸微波雷达感应模块的应用非常广泛，主要应用于智慧照明、智慧安防、智慧家电、智能家居等领域。
例如，在智慧照明中，该模块可以用于实现人来灯亮、人走灯灭的功能，从而有效地节省能源。
在智慧安防中，该模块可以用于探测入侵者的运动轨迹，从而触发报警系统。
在智慧家电和智能家居中，该模块可以用于实现各种自动化控制功能，如智能窗帘、智能空调等。
总之，小尺寸微波雷达感应模块是一种高度集成、性能优良、应用广泛的传感器设备，它为实现智能化、自动化的生活方式提供了有力的支持。
微波感应开关原理图
微波感应模块●感应器发射频率：5.8GHz●感应原理：多普勒雷达●感应范围：大于5米(圆形大于3米)微波具有穿透性，并非距离越远越好，距离越远误动作越多，根据大量实验证明，正常家用3到5米效果最好。
●工作电压：额定电压DC7-15V●触发输出：触发输出5V(Max10mA)，不触发输出0V●发射功率：<2mW●待机电流：<5mA●PCB规格：38MM*19MM（圆形直径20MM）●模块规格：长38MM*宽19MM*厚3MM(圆形直径20MM*厚7.5MM)●工作延时：默认约是30秒左右VCC和GND接电源，OUT接电源的开关器件适用灯具：T8LED灯管、吸顶灯、筒灯、泛光灯、庭院灯、球泡灯适用范围：感应灯饰，楼道，走廊，车库，阳台，院子场合，作为节能开关或者是报警装置用。
概述：本产品为多普勒雷达技术的自动感应控制产品，灵敏度高，感应距离远，可靠性强，感应角度大，供电电压范围广等特点。
广泛应用于各种人体感应照明的场合，防盗报警场合。
功能特点：本微波感应采用先进技术采用平面天线发射及接受微波。
微波感应采用开关为主动式传感器，感应器发射高频电磁波（5.8GHz）并接收他们的回波。
此感应器探测回波内的变化甚至是探测范围内微小的移动，然后微处理器触发,执行指令。
信号通过门、玻璃板及薄的墙壁都有可能被探测到，注意：人或物体横向感应器移动时的探测效果最好！本产品抗干扰能力强，几乎不受风，热等外籍环境因素的干扰，不会随使用时间的延长而缩短感应距离。
很好地避免了红外人体感应的缺点，真正实现了可靠的移动感应器。
注意事项：1、严禁带电作业，以免动作失误，接错，烧坏电路或触电；2、安装是避免金属挡住微波方向，金属可以吸收微波，会影响效果。
3：最好安装远离磁场的地方以免有误动作。
4：最好安装远离有导体移动（像风扇什么的）的地方以免有误动作。
5：供电电压是7-15V超过可能造成永久性损坏电压过低可能造成感应误动作或不动作。
微波雷达人体存在传感器使用说明书
微波雷达人体存在传感器使用说明书适用产品系列/型号：LH-BD-DC，LH-BD-AC历史版本修订日期修订记录版本号修订人2022/07/27说明书发布V1.0李世涛目录1.产品介绍 (4)2.应用场景 (6)3.规格参数 (6)4.产品尺寸 (8)5.传感器遥控设置参数 (8)5.1.遥控器面板说明 (8)5.2.功能键补充说明 (9)5.3.操作事例 (11)6.电气接线与安装说明 (12)6.1.产品接线端子定义 (12)6.2.安装位置说明 (12)6.3.安装流程 (13)7.传感器部分特性说明 (14)8.产品维护保养与注意事项 (17)9.售后服务 (18)9.1.售后服务承诺 (18)9.2.免责声明 (18)9.3.联系方式 (19)用户须知使用前请详细阅读本说明书，并保存以供参考。
请遵守本说明书操作规程及注意事项。
在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知生产厂家及经销商，并保留包装物，以便寄回处理。
当仪器发生故障，请勿自行修理，请直接联系生产厂家的维修部门。
1.产品介绍微波雷达人体存在传感器向检测区域发射5.8GHz的FMCW及CW无线电波，并接收区域内的所有运动、微弱运动的目标反射的无线电波，由传感器的微波电路转换为差频电信号，然后根据线性调频连续波目标调制原理，经高性能数字信号识别算法处理，分析区域内是否有微动目标和运动目标。
站着不动、蹲着不动、坐着不动等静止的人体，由于呼吸会引起胸腔及身体其他部位的微弱起伏运动，传感器能以极高灵敏度可靠的检测这类微弱运动，从而感知区域内是否有人或无人存在。
传感器“检测人体存在”的原理步骤如下：(1)检测微动距离变化：连续发射并接收反射电磁波，根据收发电磁波时间差乘以光速，计算出人体目标的微动距离；(2)微动距离规律：根据人体微动距离，计算出人体“时间-微动距离”规律（呼吸活动引起的身体起伏规律）；(3)人员检测：根据“时间-微动距离”规律，分析出有无人体微动或者呼吸存在。
传感器规格书
无须使用电源的传感器——新一代WG系列韦根传感器产品说明●韦根传感器有什么特点✧韦根传感器工作时不需要使用电源，能直接将磁信号转换成电信号。
✧双磁极触发工作方式，触发磁场极性变化一周，韦根传感器同步输出一对正负电脉冲。
✧新一代韦根传感器磁场触发灵敏度更高，无杂波，不丢失信号。
触发磁感应强度为2mT（1mT=10Gs）时，韦根输出幅值即可达到1V，8mT时，输出幅值可超过4V。
✧输出信号幅值与磁场的变化速度无关，可实现“零速”传感。
✧输出信号可利用电话线、同轴线进行远传，适合于局域网络管理。
✧无触点，耐腐蚀，防潮湿，使用寿命大于20亿次。
●韦根传感器有什么用途✧主要作为计数采样传感器，用于微功耗智能型流量仪表领域，如各类智能型水表、热量表、煤气表、油表等等。
✧也可以作为电子开关，用于智能玩具、门禁等自动控制。
●韦根传感器是如何工作的✧韦根传感器是由一根经特殊加工的磁双稳态功能合金丝和缠绕其外的感应线圈组成的。
它的工作原理是：在交变磁场中，当平行于敏感丝的某极性磁场（例如N极）达到触发磁感应强度时，敏感丝中的磁畴受到激励会发生运动，磁化方向瞬间转向同一方向，同时在敏感丝周围空间磁场也发生瞬间变化，由此在感应线圈中感生出一个电脉冲。
此后若该磁场减弱，敏感丝磁化方向将保持稳定不变，感应线圈也无电脉冲输出；但当相反极性（S极）磁场增强到触发磁感应强度时，敏感丝磁化方向又瞬间发生反向翻转，并在感应线圈中感生出一个方向相反的电脉冲。
如此反复，韦根传感器便将交变磁场的磁信号转换成正负电信号。
由于韦根传感器工作时不需要外加电源，因此它又被称为零电（功）耗传感器。
✧本公司开发的WG514韦根模块是将韦根传感器与信号整形电路集成在一起，组成一种新的功能模块，其工作原理与韦根传感器相同。
不同点在于整形电路要用电池供电（3.6～5V），输出信号不是一对正负尖脉冲，而是一对接近于矩形的高低电平脉冲，因而使用更方便。
请参见整形电路和输出波形一节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SPECIFICATIONFORAPPROVAL
产品承认书
Model:SSH-Z2
CustomerApproval客户承认Approve确认Review审查Preparation
制订
深圳赛豪微波雷达传感器(SSH-Z2)D10规格书
一、型号
1、D10（外形尺寸18X25MM
）
雷达感应传感器
PIN1：Vcc电源端，电源电压直流6V-20V。（3.3V可以订做，5K
起订）
PIN2：Gnd接地端；
PIN3
：Out信号输出端，高低电平。
二、参数
1、电源电压：6V，20VDC；
2、工作电流：2--5mA
2、发射功率：≦2mW；
4
、输出信号：低频模拟信号（微伏级）；
5、探测角度：360°左右（球面）；
6、探测距离：5
米（左右）；
7、工作频率：2.4--3.2GHz
三、微波雷达感应传感器的功能与特点:
1、智能感应：当有人进入本产品的探测范围，微波传感器输出端Vout
输出微伏级
模拟信号给到底层控制板。
2
、灵敏度高，感应范围广。在感应区域内基本无死角，可以穿透塑料、PC、玻璃等。
3、不受环境温度、湿度、噪声等影响。
4
、结构简单，稳定性好，寿命长！
5、可以直接替代人体释热红外感应管、红外传感器和透镜。
深圳赛豪科技有限公司
微波雷达传感器应用图
