压力传感器特性及应用设计方案实验

压力传感器分类与简介

将压力转换为电信号输出的传感器。通常把压力测量仪表中的电测式仪表称为压力传感器。压力传感器一般由弹性敏感元件和位移敏感元件（或应变计）组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件（见位移传感器）或应变计（见电阻应变计、半导体应变计）转换为与压力成一定关系的电信号。有时把这两种元件的功能集于一体，如压阻式传感器中的固态压力传感器。压力是生产过程和航天、航空、国防工业中的重要过程参数，不仅需要对它进行快速动态测量，而且还要将测量结果作数字化显示和记录。大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需要将压力参数远距离传送（见遥测），并要求把压力和其他参数，如温度、流量、粘度等一起转换为数字信号送入计算机。因此压力传感器是极受重视和发展迅速的一种传感器。压力传感器的发展趋势是进一步提高动态响应速度、精度和可靠性以及实现数字化和智能化等。常用压力传感器有电容式压力传感器、变磁阻式压力传感器（见变磁阻式传感器、差动变压器式压力传感器）、霍耳式压力传感器、光纤式压力传感器（见光纤传感器）、谐振式压力传感器等。 传感器的基本知识 一、传感器的定义 国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 二、传感器的分类 目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种： １、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器 ２、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。 ３、按传感器输出信号的性质分类，可分为：输出为开关量（“１”和"０”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。 关于传感器的分类： 1.按被测物理量分：如：力，压力，位移，温度，角度传感器等； 2.按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等； 3.按照传感器转换能量的方式分： （1）能量转换型：如：压电式、热电偶、光电式传感器等； （2）能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等； 4.按照传感器工作机理分： （1）结构型：如：电感式、电容式传感器等； （2）物性型：如：压电式、光电式、各种半导体式传感器等； 5.按照传感器输出信号的形式分： （1）模拟式：传感器输出为模拟电压量； （2）数字式：传感器输出为数字量，如：编码器式传感器。 三、传感器的静态特性 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方

(完整版)四种压力传感器的基本工作原理及特点

(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:

式中; R—材料电阻2

3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]

光纤压力传感器实验

光纤压力传感器实验 一、实验目的 1、了解并掌握传导型光纤压力传感器工作原理及其应用 二、实验内容 l、传导型光纤压力传感光学系统组装调试实验； 2、发光二极管驱动及探测器接收实验； 3、传导型光纤压力传感器测压力原理实验。 三、实验仪器 1、光纤压力传感器实验仪1台 2、气压计1个 3、气压源l套 4、光纤1根 5、2#迭插头对若干 6、电源线1根 四、实验原理 通常按光纤在传感器中所起的作用不同，将光纤传感器分成功能型(或 称为传感型)和非功能型(传光型、结构型)两大类。功能型光纤传感器使 用单模光纤，它在传感器中不仅起传导光的作用，而且又是传感器的敏感元件。但这类传感器的制造上技术难度较大，结构比较复杂，且调试困难。 非功能型光纤传感器中，光纤本身只起传光作用，并不是传感器的敏感元件。它是利用在光纤端面或在两根光纤中间放置光学材料、机械式或光学式的敏感元件感受被测物理量的变化，使透射光或反射光强度随之发生变化。所以这种传感器也叫传输回路型光纤传感器。它的工作原理是：光纤把测量对象辐射的光信号或测量对象反射、散射的光信号直接传导到光电元件上，实现对被测物理量的检测。为了得到较大的受光量和传输光的功率，这种传感器所使用的光纤主要是孔径大的阶跃型多模光纤。光纤传感器的特点是结构简单、可靠，技术上容易实现，便于推广应用，但灵敏度较低，测量精度也不高。 本实验仪所用到的光纤压力传感器属于非功能型光纤传感器。 本实验仪重点研究传导型光纤压力传感器的工作原理及其应用电路设计。在传导型光纤压力传感器中，光纤本身作为信号的传输线，利用压力一电一光一光一电的转换来实现压力的测量。主要应用在恶劣环境中，用光纤代替普通电缆传送信号，可以大大提高压力测量系统的抗干扰能力，提高测量精度。 相关参数： l、光源 高亮度白光LED，直径5mm

压力传感器

给煤机称重传感器原理和使用知识 2011-8-23 20:11:00 来源： 称重传感器按转换原理分为电磁力式、光电式、液压式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类传感器，以电阻应变式使用最广。在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。本文介绍称重传感器的工作原理和使用注意事项等知识。 电阻应变式称重传感器是基于这样一个原理：弹性体(弹性元件，敏感梁)在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片(转换元件)也随同产生变形，电阻应变片变形后，它的阻值将发生变化(增大或减小)，再经相应的测量电路把这一电阻变化转换为电信号(电压或电流)，从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述称重传感器工作原理。 称重传感器原理图 一、传感器电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρL/S(Ω) (2—1) 当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式(2--1)求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有： ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 (2—2) 用式(2--1)去除式(2--2)得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S (2—3) 另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r (2—4) 从材料力学我们知道 Δr/r = -μΔL/L (2—5)

压力传感器的灵敏度产品

一、传感器的定义 国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 二、传感器的分类 目前对传感器尚无一个统一的分类方法，但比较常用的有如下三种： １、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器２、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。 ３、按传感器输出信号的性质分类，可分为：输出为开关量(“１”和"０”或“开”和“关”)的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。 关于传感器的分类： 1.按被测物理量分：如：力，压力，位移，温度，角度传感器等； 2.按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等； 3.按照传感器转换能量的方式分： (1)能量转换型：如：压电式、热电偶、光电式传感器等； (2)能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等； 4.按照传感器工作机理分： 结构型：如：电感式、电容式传感器等； (2)物性型：如：压电式、光电式、各种半导体式传感器等； 5.按照传感器输出信号的形式分： (1)模拟式：传感器输出为模拟电压量； (2)数字式：传感器输出为数字量，如：编码器式传感器。 三、传感器的静态特性

压力传感器原理及应用-称重技术

压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电 信号作输出,给显示仪表显示压力值,或供控制和报警使用。 压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感 器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。 一、压阻式压力传感器 固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片 受压时，膜片的变形将使扩散电阻的阻值发生变化。 压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍 压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此 应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩 散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。 半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最 突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大 即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽， 从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结 合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存 在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。 扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。 利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本 型式。 硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥 再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发 生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。

压力传感器的特性试验

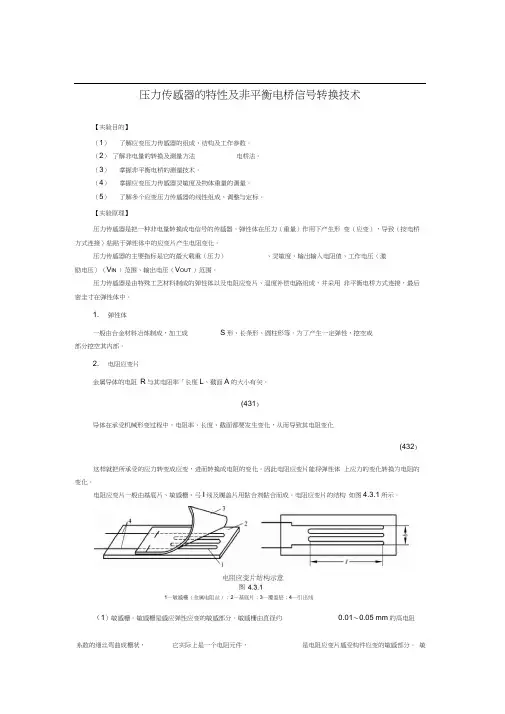

压力传感器的特性及非平衡电桥信号转换技术 【实验目的】 （1）了解应变压力传感器的组成、结构及工作参数。 （2）了解非电量的转换及测量方法 —— 电桥法。 （3）掌握非平衡电桥的测量技术。 （4）掌握应变压力传感器灵敏度及物体重量的测量。 （5）了解多个应变压力传感器的线性组成、调整与定标。 【实验原理】 压力传感器是把一种非电量转换成电信号的传感器。弹性体在压力（重量）作用下产生形变（应变），导致（按电桥方式连接）粘贴于弹性体中的应变片产生电阻变化。 压力传感器的主要指标是它的最大载重（压力）、灵敏度、输出输入电阻值、工作电压（激励电压）（V IN ）范围、输出电压（V OUT ）范围。 压力传感器是由特殊工艺材料制成的弹性体以及电阻应变片、温度补偿电路组成，并采用非平衡电桥方式连接，最后密封在弹性体中。 1. 弹性体 一般由合金材料冶炼制成，加工成S 形、长条形、圆柱形等。为了产生一定弹性，挖空或部分挖空其内部。 2. 电阻应变片 金属导体的电阻R 与其电阻率ρ、长度L 、截面A 的大小有关。 L R A ρ= （4.3.1） 导体在承受机械形变过程中，电阻率、长度、截面都要发生变化，从而导致其电阻变化。 R L A R L A ρρ????=+- （4.3.2） 这样就把所承受的应力转变成应变，进而转换成电阻的变化。因此电阻应变片能将弹性体上应力的变化转换为电阻的变化。 电阻应变片一般由基底片、敏感栅、引线及履盖片用黏合剂黏合而成。电阻应变片的结构如图4.3.1所示。 电阻应变片结构示意 图4.3.1 1—敏感栅（金属电阻丝）；2—基底片；3—覆盖层；4—引出线 （1）敏感栅。敏感栅是感应弹性应变的敏感部分。敏感栅由直径约0.01～0.05 mm 的高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分。敏

压力传感器工作原理

电阻应变式压力传感器工作原理细解 201１—10-14 １5：37元器件交易网 字号： 中心议题: 电阻应变式压力传感器工作原理 微压力传感器接口电路设计 微压力传感器接口系统得软件设计 微压力传感器接口电路测试与结果分析 解决方案： 电桥放大电路设计 AD7715接口电路设计 单片机接口电路设计 本文采用惠斯通电桥滤出微压力传感器输出得模拟变量，然后用IＮA11８放大器将此信号放大,用7７15A/D 进行模数转换，将转换完成得数字量经单片机处理,最后由LCD 将其显示，采用LM３34 做得精密5 V 恒流源为电桥电路供电,完成了微压力传感器接口电路设计,既能保证检测得实时性，也能提高测量精度。 微压力传感器信号就是控制器得前端，它在测试或控制系统中处于首位，对微压力传感器获取得信号能否进行准确地提取、处理就是衡量一个系统可靠性得关键因素.后续接口电路主要指信号调节与转换电路,即能把传感元件输出得电信号转换为便于显示、记录、处理与控制得有用电信号得电路。由于用集成电路工艺制造出得压力传感器往往存在:零点输出与零点温漂，灵敏度温漂,输出信号非线性,输出信号幅值低或不标准化等问题。本文得研究工作，主要集中在以下几个方面： (1）介绍微压力传感器接口电路总体方案设计、系统得组成与工作原理。

（2）系统得硬件设计，介绍主要硬件得选型及接口电路,包括Ａ/D 转换电路、单片机接口电路、1602显示电路。 (3）对系统采用得软件设计进行研究，并简要阐述主要流程图,包括主程序、A/Ｄ转换程序、16０2显示程序。 1 电阻应变式压力传感器工作原理 电阻应变式压力传感器就是由电阻应变片组成得测量电路与弹性敏感元件组合起来得传感器。当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面得电阻应变片也会产生应变，表现为电阻值得变化。这样弹性体得变形转化为电阻应变片阻值得变化。把4 个电阻应变片按照桥路方式连接,两输入端施加一定得电压值，两输出端输出得共模电压随着桥路上电阻阻值得变化增加或者减小。一般这种变化得对应关系具有近似线性得关系。找到压力变化与输出共模电压变化得对应关系,就可以通过测量共模电压得到压力值。 当有压力时各桥臂得电阻状态都将改变，电桥得电压输出会有变化. 式中：Uｏ为输出电压，Ui 为输入电压。 当输入电压一定且ΔＲi 〈

压力传感器的分类及应用原理

压力传感器的分类及应用原理 教程来源：网络作者：未知点击：28 更新时间：2009-2-16 10:11:30 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 金属电阻应变片的内部结构 如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 电阻应变片的工作原理 金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m） 我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情2、陶瓷压力传感器原理及应用 抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。 陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。 3、扩散硅压力传感器原理及应用 工作原理 被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一

扩散硅压阻式压力传感器的压力测量实验

实验十一 扩散硅压阻式压力传感器的压力测量实验 一、实验目的: 了解扩散硅压阻式压力传感器测量压力的原理与方法。 二、实验仪器 压力传感器模块、温度传感器模块、数显单元、直流稳压源+5V 、±１5Ｖ。 三、实验原理 在具有压阻效应的半导体材料上用扩散或离子注入法,摩托罗拉公司设计出X 形硅压力传感器如下图所示：在单晶硅膜片表面形成4个阻值相等的电阻条。并将它们连接成惠斯通电桥，电桥电源端和输出端引出,用制造集成电路的方法封装起来，制成扩散硅压阻式压力传感器。 扩散硅压力传感器的工作原理：在X 形硅压力传感器的一个方向上加偏置电压形成电流 i ，当敏感芯片没有外加压力作用，内部电桥处于平衡状态，当有剪切力作用时,在垂直电流方向将会产生电场变化i E ??=ρ，该电场的变化引起电位变化，则在端可得到被与电流 垂直方向的两测压力引起的输出电压Uo 。 i d E d U O ???=?=ρ （11-1) 式中ｄ为元件两端距离。 实验接线图如图11－２所示,MPX1０有4个引出脚,１脚接地、2脚为U ｏ＋、3脚接+5Ｖ电源、4脚为Uo-；当P1>Ｐ２时，输出为正;Ｐ1

压力传感器对电压的要求

一般普通压力传感器的输出为模拟信号，近距离满量程输出电压可达100 - 150mV ，输出电流为0- 0101mA. 远距离输出信号电压便会衰减，应采用电流信号输出。经压力变送器将电流放大后可以输出20mA 以下的电流信号。这样，价格就成倍增加。 另外，只有经过A/ D 和V/ F 变换后才能得到数字信号和频率信号。 恒流源和恒压源都是通常传感器采用的两种激励源。两种激励方法是有区别的，其作用不同。 恒流源激励有利于热灵敏度漂移的补偿作用。 因为桥臂电阻器的温度系数为正，而灵敏度温度系数为负。恒流源激励时的输出信号电压的温度系数是两者的代数和。而恒压激励不能直接提供灵敏度温度补偿效果。但用恒压源激励时可在桥外串接热敏电阻或二极管以补偿热灵敏度漂移。用恒流源激励时，这种灵敏度补偿方法便不起作用。可见，恒压源激励和恒流源激励相互之间不能随意互换。 一般精度测量时用恒流源激励。恒压源激励时，测量的精度取决于恒压源稳压器件的精度。 另外，又可将压力传感器的激励电源分为正比激励和固定激励。前者是将压力传器电桥直接接到电源上，当电源改变时，压力传感器的灵敏度和零点都随之发生变化。后者内部有一个参照电压，压力传感器电桥由参照电压供电激励。参考电压是恒定的，与电源电压无关。只要电源电压在一指定电压范围内变化，参照电压不变。因而传感器的输出不变，不受电源电压的影响。 压力传感器可以用电池供电，但更普遍的是采用直流稳压电源技术。电池供电时噪声小，但随电池使用，供电电压逐渐降低，特别是当传感器用正比激励时，灵敏度便逐渐减小。这就会造成读数不准。因此要采用补偿办法（例如压力传感器和A/ D 变换器共用一个电池供电），或者使用低功耗、小电流的压力传感器，长寿命电池，或者测量压力时接上电源，测量完毕后，将电池关闭节省电能。换上新电池后，压力传感器需要重新校准标定。这是因为不同牌号的电池其电动势、内阻都存在一定的差异。压力传感器的电桥激励电压的变化会造成灵敏度的改变。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。https://www.360docs.net/doc/0b19301733.html,/

压力传感器静态特性与动态特性的对比有什么不同

传感器有很多特性，所谓特性也就是传感器所独有的性质，压力传感器作为传感器中最普遍的一种传感器也有很多特性，压力传感器的特性一般可分为静态特性和动态特性。 压力传感器的静态特性是指对静态的输入信号，压力传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即压力传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征压力传感器静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞等。 所谓动态特性，是指压力传感器在输入变化时，它的输出的特性。在实际工作中，压力传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为压力传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以压力传感器的动态特性也常用阶跃响应和频率响应来表示。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.360docs.net/doc/0b19301733.html,/

【人力资源】实验4-18用压力传感器和温度传感器资料

第五章 热学实验 热学实验是大学物理实验中的重要内容。在理想热学实验中，应遵循两条基本原则：其一是保持系统为孤立系统；其二是测量一个系统的状态参量时，应保证系统处于平衡态。我们的实验内容设计了对空气的比热容比进行测定。 §5.1空气比热容比的测定 气体的定压比热容与定容比热容之比称为气体的绝热指数，它是一个重要的热力学常数，在热力学方程中经常用到，本实验用新型扩散硅压力传感器测空气的压强，用电流型集成温度传感器测空气的温度变化，从而得到空气的绝热指数；要求观察热力学现象，掌握测量空气绝热指数的一种方法，并了解压力传感器和电流型集成温度传感器的使用方法及特性。 【预习重点】 1．了解理想气体物态方程，知道理想气体的等温及绝热过程特征和过程方程。 2．预习定压比热容与定容比热容的定义，进而明确二者之比即绝热指数的定义。 3．认真预习实验原理及测量公式。 【实验目的】 1．用绝热膨胀法测定空气的比热容比。 2．观测热力学过程中状态变化及基本物理规律。 3．了解压力传感器和电流型集成温度传感器的使用方法及特性。 【实验原理】 理想气体的压强P 、体积V 和温度T 在准静态绝热过程中，遵守绝热过程方程：PV γ 等于恒量，其中γ是气体的定压比热容P C 和定容比热容V C 之比，通常称γ=V P C C /为该气体的比热容比（亦称绝热指数）。 如图5.1.1所示，我们以贮气瓶内空气（近似为理想气体）作为研究的热学系统，试进行如下实验过程。

（1）首先打开放气阀A ，贮气瓶与大气相通，再关闭A ，瓶内充满与周围空气同温（设为0T ）同压（设为0P ）的气体。 （2）打开充气阀B ，用充气球向瓶内打气，充入一定量的气体，然后关闭充气阀B 。此时瓶内空气被压缩，压强增大，温度升高。等待内部气体温度稳定，即达到与周围温度平衡，此时的气体处于状态I （1P ,1V ,0T ）。 （3）迅速打开放气阀A ，使瓶内气体与大气相通，当瓶内压强降至0P 时，立刻关闭放气阀A ，将有体积为ΔV 的气体喷泻出贮气瓶。由于放气过程较快，瓶内保留的气体来不及与外界进行热交换，可以认为是一个绝热膨胀的过程。在此过程后瓶中的气体由状态I （1P ,1V ,0T ）转变为状态II （0P ,2V ,1T ）。2V 为贮气瓶容积，1V 为保留在瓶中这部分气体在状态I （1P ,0T ）时的体积。 （4）由于瓶内气体温度1T 低于室温0T ，所以瓶内气体慢慢从外界吸热，直至达到室温 0T 为止，此时瓶内气体压强也随之增大为2P 。则稳定后的气体状态为III （2P ,2V ,0T ）。从 状态II →状态III 的过程可以看作是一个等容吸热的过程。由状态I →II →III 的过程如图5.1.2所示。 图5.1.1 试验装置简图 图5.1.2 气体状态变化及P-V

实验九.进气管绝对压力传感器检修

实验九：进气管绝对压力传感器检测 一、实验目的和要求： 1.掌握进气管绝对压力传感器的结构及工作原理。 2.掌握进气管绝对压力传感器的检测方法。 二、实验设备及器材 丰田8A电喷发动机故障实验台1台、数字万用表几块、手动真空泵 三、实验内容及步骤 本次实验的内容主要是检测进气管绝对压力传感器。 在汽油机上，进气管绝对压力传感器是用来测量进气管内气体的绝对压力，并将信号送入ECU，作为燃油喷射控制和点火控制的主控制信号。进气管绝对压力传感器按照检测原理分为压敏电阻式、电容式、膜盒式、表面弹性波式等，但目前应用最广泛的是压敏电阻式和电容式。这里主讲述压敏电阻式进气管绝对压力传感器的检测方法，与ECU的连接电路如图1所示。 图1 压敏电阻式进气管绝对压力传感器电路 ECU通过Vcc端子给传感器提供标准的5V参考电压，传感器信号经PIM端子输送给ECU，E2为搭铁端子。 检测步骤如下： 1.电源电压检测： 点火开关置于“OFF”位置，拆开线束插接器。然后将点火开关置于“ON”位置（不起动发动机），在线束侧用万用表电压当测量线束插接器电源端子Vcc 和搭铁端子E2之间的电压，其电压值应为4.5～5.5V。如有异常，应检查进气管绝对压力传感器与ECU 之间的线路是否导通。若断路，应更换或修理线束。 2.输出信号电压检测： 将点火开关置于“ON”位置（不起动发动机），拆下连接进气歧管绝对压力传感器与进气歧管的真空软管，然后用真空泵向进气歧管绝对压力传感器内施加真空，同时在ECU侧用万用表电压挡测量端子PIM与E2之间的传感器输出信号电压，将测量的数据填入表1中。 表1 输出信号电压测量记录表

压力传感器生产厂家

压力传感器将压力转换成电输出信号，如电压、电流、频率，同时，允许传感器按比例对压力施加的力。压力传感器通常用于压力测量，从泄漏检测空气质量监测。有许多行业所依赖的压力传感器，包括：暖通空调（压缩机、过滤器监测、能源管理）；机器人（工厂自动化设备）；发电厂（管道蒸汽压力）；交通运输（断裂、压缩机、电梯、空调）；非公路车辆（称重系统和液压反馈）；天然气设备（压缩机、点胶设备）。市面上有众多压力传感器厂家，无论是价格和质量都有一定差别，航伽科技提醒您：一定要选择口碑好、技术先进且售后服务完善的压力传感器厂家，只有这样才能更好的满足您的需求，如果想要深度了解压力传感器可以直接拨打屏幕上的电话或者在线与我们技术专家沟通。 压力传感器工作原理 压力传感器有五种常见的类型，以下是五种常见压力传感器的工作原理介绍： 1、压电式压力传感器：压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。 2、陶瓷压力传感器：陶瓷压力传感器基于压阻效应，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mv/v等，可以和应变式传感器相兼容。 3、扩散硅压力传感器：扩散硅压力传感器工作原理也是基于压阻效应，利用压阻效应原理，被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。

压力传感器(大学物理)

一、实验目的 1. 了解应变压力传感器的组成、结构及工作参数。 2. 了解非电量的转换及测量方法——电桥法。 3. 掌握非平衡电桥的测量技术。 4. 掌握应变压力传感器灵敏度及物体重量的测量。 5. 了解多个应变压力传感器的线性组成、调整与定标。 二、实验原理 压力传感器是把一种非电量转换成电信号的传感器。弹性体在压力(重量)作用下产生形变(应变)，导致(按电桥方式联接)粘贴于弹性体中的应变片，产生电阻变化的过程。 压力传感器的主要指标是它的最大载重(压力)、灵敏度、输出输入电阻值、工作电压(激励电压)(VIN)、输出电压(VOUT)范围。 压力传感器是由特殊工艺材料制成的弹性体、电阻应变片、温度补偿电路组成；并采用非平衡电桥方式联接，最后密封在弹性体中。 弹性体： 一般由合金材料冶炼制成，加工成S 型、长条形、圆柱型等。为了产生一定弹性，挖空或部分挖空其内部。 电阻应变片： 金属导体的电阻R 与其电阻率ρ、长度L 、截面A 的大小有关。 A L R ρ = （1） 导体在承受机械形变过程中，电阻率、长度、截面都要发生变化，从而导致其电阻变化。 A A L L R R ?- ?+ ?=?ρ ρ （2） 这样就把所承爱的应力转变成应变，进而转换成电阻的变化。因此电阻应变片能将弹性体上应力的变化转换为电阻的变化。 电阻应变片的结构：电阻应变片一般由基底片、敏感栅、引线及履盖片用粘合剂粘合而成。 电阻应变片的结构如图1所示： 1－敏感栅(金属电阻丝) 2－基底片 3－覆盖层 4－引出线 图1 电阻丝应变片结构示意图 敏感栅：是感应弹性应变的敏感部分。敏感栅由直径约0.01～0.05毫米高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分．敏感栅用粘合剂固定在基底片上。b ×l 称为应变片的使用面积（应变片工作宽度，应变片标距（工作基长）l ），应变片的规格一般以使用面积和电阻值来表示，如3×10平方毫米，350欧姆。 基底片：基底将构件上的应变准确地传递到敏感栅上去．因此基底必须做得很薄，一般为0.03～0.06毫米，使它能与试件及敏感栅牢固地粘结在一起，另外它还具有良好的绝缘性、抗潮性和耐热性．基底材料有纸、胶膜和玻璃纤维布等。 引出线的作用是将敏感栅电阻元件与测量电路相连接，一般由0.1-0.2毫米低阻镀锡钢丝制成，并与敏感栅两输出端相焊接，覆盖片起保护作用．

压阻式压力传感器的压力测量实验

实验二压阻式压力传感器的压力测量实验 一、实验目的： 了解扩散硅压阻式压力传感器测量压力的原理和方法。 二、基本原理： 扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。 图一压阻式压力传感器压力测量实验 三、需用器件与单元： 主机箱、压阻式压力传感器、压力传感器实验模板、引压胶管。 四、实验步骤： 1、将压力传感器安装在实验模板的支架上，根据图二连接管路和电路（主机箱内的气源部分，压缩泵、贮气箱、流量计已接好）。引压胶管一端插入主机箱面板上气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连。压力传感器引线为4芯线： 1端接地线，2端为U0＋，3端接＋4V电源， 4端为Uo－，接线见图9-2。

2、实验模板上R W2用于调节放大器零位，R W1 调节放大器增益。按图9-2将实 验模板的放大器输出V02接到主机箱(电压表)的Vin插孔，将主机箱中的显示选 择开关拨到2V档，合上主机箱电源开关，R W1 旋到满度的1／3位置(即逆时针旋 到底再顺时针旋2圈)，仔细调节R W2 使主机箱电压表显示为零。 3、输入气压，压力上升到4Kpa左右时调节调节Rw2（低限调节），，使电压表显示为相应的0.4V左右。再仔细地反复调节旋钮使压力上升到19Kpa左右时调节差动放大器的增益电位器Rw1（高限调节），使电压表相应显示1.9V左右。 4、再使压力慢慢下降到4Kpa，调节差动放大器的调零电位器，使电压表显示为相应的0.400V。再仔细地反复调节汽源使压力上升到19Kpa时调节差动放大器的增益电位器，使电压表相应显示1.900V。 5、重复步骤4过程，直到认为已足够精度时仔细地逐步调节流量计旋钮，使压力在4－19KPa之间变化，每上升3KPa气压分别读取电压表读数，将数值列于表1。 作业： 1、画出实验曲线，并计算本系统的灵敏度和非线性误差。实验完毕，关闭所有电源。

压力传感器-调研报告

一、压力传感器芯体 1、概述 陶瓷压力传感器：抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。 2、技术参数 综合误差：包括线性度、迟滞性和重复性。 温度漂移：温度漂移指的是因温度变化所导致的输出电压变化，以ppm／oC为单位来表示。温度漂移可用多种方法(斜坡、蝶形电路或逻辑框)来确定，但最常用的 方法是逻辑框法，计算公式如下： TC|ppm/oC|=((Vmax-Vmin)*10^6)/((Tmax-Tmin)*Vnom) 由温度变化所引起的半导体器件参数的变化是产生零点漂移现象的主要原 因，因此也称零点漂移为温度漂移，简称温漂。 灵敏度： 稳定性：稳定性是指“测量仪器保持其计量特性随时间恒定的能力”。 3、各厂商产品 、公司名称：上海全宇机电科技发展有限公司 公司简介：全宇公司系中美合资企业，引进美国先进产品设计、生产经验和自动化设备，专业生产经营压力传感器、变送器，温度传感器、变送器，配套仪表和工业自动控制系统等，早期代理德国E+H产品，在以压力传感器为主导产品的经营生产中不断坚持技术创新，提高效率和产品品质。 陶瓷压力传感器网址链接： 产品介绍： QYP18c是全温度补偿型，保证在使用温度范围内，温度漂移最大不超过±% FS /°

QYP18c-500 - 50125/ QYP18c-1000 - 100200/ QYP18c-2000 - 200400/ 综合精度(线性+ 迟滞性) < ±% FS [端点线性度] 重复性< ±% FS 电气规格: ·最大激励电压30 Vdc ·桥路阻抗11 KW ±30% ·零点偏移￡ ±mV/V ·抗绝缘性> 2 KV ·零点长期稳定性@ 20 °C ±% FSO, typ. (无时间累积性) 环境规格: ·直接接触液体材料Alumina Al2 O3 –96% ·使用温度- 40 up to + 135°C ·储藏温度- 50 up to + 150°C ·温度漂移(零位&灵敏度) ￡ ±% FS / °C [范围2 ~ 100 bar] ￡ ±% FS / °C [范围200 bar] ·相对湿度(1) 0 - 100% ·传感器重量< 7 g 、公司名称：深圳市新世联科技有限公司 公司简介：深圳市新世联科技有限公司(Apollo Electronics),是主要面向OEM厂商服务的传感器产品销售和传感器技术支持的公司。 Apollo是以传感仪表和自动控制技术、光电技术、网络与信息技术为主要发展方向的高科技公司，于2000年创立于香港，目前Apollo及其关联公司和业务发展遍及全球各地。 在传感和控制产品领域，它为全球驰名的厂商提供中国地区产品销售和技术支持服务，也是目前中国及香港地区较大规模和增长迅速的专业的传感和控制产品供应商。 它已具备10年以上传感和控制产品经验，专业技术背景的销售人员提供客户强大的技术支持，它可提供的传感与控制元件产品覆盖面极为广泛，它已成为业界最为优秀的整体传感产品方案配套商。 陶瓷压力传感器网址链接： 产品介绍： 技术参数 供电电压：5～30VDC 桥臂电阻：11K±20% 量程范围：1bar～600bar bar 响应时间：<1mS 综合误差（包括：线性，迟滞， ～FS% 重复性） 零点输出：0±mV/V 满量程输出：～mV/V 温度特性：（温补范围：0～70℃）±%FS/℃稳定性：<%FSO/年 工作温度：-40～125℃
