螺丝机控制器手持版说明书V汇总
QZ-NC0903 (手持版)三轴智能点胶机控制系统说明书
三轴智能点胶机控制系统QZ-NC0903（手持版）V7.8说明书佛山市品旭自动化设备有限公司地址：广东省佛山市顺德区容桂街道昌宝东路天富来8期11座401电话：136****1912目录1.产品介绍 (4)1.1产品概述 (4)1.2功能简介 (4)1.3功能特性 (4)1.4产品列表 (5)2.接线说明图 (6)2.1控制器连接线引脚定义 (6)2.2控制器接线说明 (7)2.3系统连接示意图 (8)2.4转接板接线说明 (9)2.5转接板接线示意图 (10)2.6安装尺寸 (11)3.按键说明 (12)3.1手持盒按键图 (12)3.2手持盒按键说明 (12)4.手持盒操作说明 (14)4.1开机画面介绍 (14)4.2主菜单功能介绍 (17)4.3新增功能操作 (20)4.4插入指令操作 (29)4.5删除指令操作 (29)4.6复制指令操作 (29)4.7阵列复制操作 (29)4.8偏移操作 (30)4.9批量修改 (30)4.10自动圆角 (31)4.11类型批量修改 (31)4.12系统 (31)4.13执行方式操作 (33)4.14复位方式操作 (33)4.15产量设定 (34)4.16默认参数 (34)4.17拉丝工艺 (35)4.18停机位置 (35)4.19空移速度 (36)4.20定滴功能 (36)4.21对针操作 (37)4.22MARK点对针操作 (37)4.23拨码开关说明 (37)5.注意事项 (38)5.1装机事项 (38)5.2常见问题说明与故障排除 (38)1.产品介绍1.1产品概述QZ-NC0903是由本公司专业数控团队为点胶机行业量身定做的低成本、高浓缩、高集成度的智能点胶机控制系统。
1.2功能简介1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
2、具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、跑道、矩形、涂布、自动圆角、不规则三维样条曲线等图形元素；丰富的手工教导功能及图形预览功能。
东芝手持伺服控制器说明书
东芝手持伺服控制器说明书篇一：标题:东芝手持伺服控制器说明书正文:本说明书提供了有关东芝手持伺服控制器的详细信息,包括其功能、使用方法、常见问题解答等内容。
一、功能手持伺服控制器是一种手持式运动控制系统,可以用于各种运动控制应用,例如机器人、自动化生产线、工业自动化等。
其主要特点包括:1. 高性能:手持伺服控制器采用高性能芯片和传感器,实现高速运动控制和精确位置控制。
2. 灵活性:手持伺服控制器可以根据需要进行定制化设计,满足各种应用需求。
3. 多功能:手持伺服控制器具有多种功能,例如运动控制、位置控制、速度控制、传感器检测等,可以实现多种运动模式和位置模式。
4. 稳定性:手持伺服控制器具有良好的稳定性和可靠性,能够应对各种复杂的应用场景。
二、使用方法1. 安装:将手持伺服控制器安装在需要控制的运动设备上,并连接相应的输入输出接口。
2. 配置:根据应用需求进行相关配置,例如设置运动参数、设置位置参数等。
3. 操作:通过手持伺服控制器的显示屏或控制按钮进行各种操作,例如启动运动控制、停止运动控制、调整运动参数等。
4. 监控:通过手持伺服控制器的显示屏或传感器进行实时监控,了解运动状态和设备位置。
三、常见问题解答1. 手持伺服控制器如何使用?手持伺服控制器可以通过安装和配置完成使用。
根据应用需求,连接输入输出接口,启动运动控制或位置控制即可。
2. 手持伺服控制器有哪些功能?手持伺服控制器具有多种功能,例如运动控制、位置控制、速度控制、传感器检测等,可以实现多种运动模式和位置模式。
3. 手持伺服控制器的稳定性如何?手持伺服控制器具有良好的稳定性和可靠性,能够应对各种复杂的应用场景。
4. 手持伺服控制器的维护有哪些方法?手持伺服控制器的维护可以通过定期保养和定期检查来完成。
建议在使用过程中按照说明书的说明进行维护。
篇二：标题:东芝手持伺服控制器说明书正文:手持伺服控制器是一种高度智能化的伺服控制系统,可以广泛应用于各种自动化领域。
HZL30 单机单极螺杆主机控制器 使用手册说明书
HZL30 单机单极螺杆主机控制器 适用汉钟LB 系列螺杆压缩机HZL30单极螺杆并联机组主机控制器用户手册(V3.1)主要功能及技术指标主要功能如下：☞压力显示和控制：使用系统低压压力控制整个机组。
☞分线圈启动：通过两个继电器控制，实现分线圈启动，分线圈间隔固定0.5s。
☞冷凝风机控制：使用系统高压压力控制，将冷凝风机控制在设定的压力范围之内。
☞高低压力告警：高压压力过高或低压压力过低告警。
☞油路循环及告警：油冷却控制、油压控制及油温控制。
☞回油阀控制：通过压缩机运行间歇开启电磁阀。
☞液喷射控制：根据排气温度控制，当排气温度过高则开启喷液电磁阀。
☞排气温度过高告警：排气温度超过设定值告警。
☞外部告警功能：外部开关量告警信号输入，四种告警模式可设。
☞并联从机接口：通过外部串口通讯连接从机，可实现三并联机组的联动运行。
☞相序告警：三相电相序错误告警。
☞2路RS485接口：用于远程监控及上位机触摸屏操作。
主要技术指标：压力显示范围：低压：-0.8 - 7.0 bar 高压：0.0 - 30.0 bar压力设定范围：低压：-0.8 - 7.0 bar 高压：0.0 - 30.0 bar压力传感器类型：电流型4～20mA温度显示范围：-50 - 150℃温度设定范围：-45 –145℃温度传感器类型：NTC R25=5kΩ，B（25/50）= 3470K电源电压：DC 24V/ 250mA使用环境：温度-10℃ - 50℃，湿度≤85％，无凝露海拔低于2000米，不适宜在含有酸、碱的场合使用禁止在易燃易爆环境下使用输出负载能力：2A/250VAC执行标准： Q/320585 XYK 01使用前注意：请在使用前详细阅读说明书，将有利于对机组调试和使用取得最佳的节能及良好的运行状态。
任何不良的操作都有可能导致机组损坏及控制器的损坏，请在接线前仔细对照本说明书的接线图及使用方法。
传感器使用一段时间后如发现计量偏差，除了调节修正功能外，同时建议更换传感器。

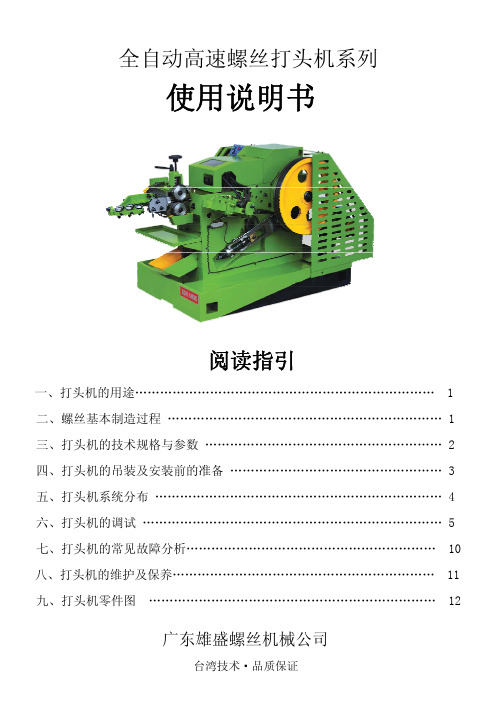

全自动高速螺丝打头机说明书
二、普通螺丝基本制造过程：
粗线
拉丝
打头
搓牙
热处理
电镀（着色）
工序简介及所需设备：
1.将粗线拉至所需的线径。（线材拉丝机） 2.在打头机上调试、生产、螺丝头部成形。（螺丝打头机） 3.在搓丝机上辗牙，螺丝整体成形。（螺丝搓丝机） 4.将螺丝半成品放入热处理炉中，按照标准处理。（热处理炉具） 5.按要求发黑、镀锌等工艺。（镀锌设备） 6.包装出厂。（包装设备）
1
包装
雄盛机械·源自台湾
三、打头机的技术规格与参数
HM12 系列打头机生产技术参数表
机型
HM12-3 HM12-4
可制外径 （mm） 可制长度 （mm） 每分钟产 能（pcs） 主机台冲 程 (mm) 精冲冲程
(mm) 主模尺寸 （mm） 剪模尺寸
(mm) 一、二冲模 尺寸(mm) 剪刀尺寸
(mm) 主电机
5~50 70~90 3~10
93 20 Φ35*80 Φ19*35 Φ31*70 9*32*80 2.2（6 级） 1500 2.3*0.97*1.1 Φ16*500
HM12-6W Φ3~Φ6
5~50 70~90 3~10
93 10 Φ42*80 Φ22*35 Φ36*78 12*38*80 5.5（6 级） 2300 3.2*1.15*1.2 Φ18*200
*温馨提示*
1.机器电源必须安全接地。 2.每天工作前对机器作一次详细检查，看各部位油路到是否正常，看各部位紧固是否松脱。 3.机器调整或工作时，不可伸手入机器内。 4.请勿拆皮带轮护罩工作。 5.请勿在失油状态下工作，机器高速运转，润滑最重要。 6.机器工作中有异响，应立即停机检查。
吹气式螺丝机操作说明书
吹气式螺丝机操作说明额定电压：AC 220V，50/60HZ 最大电流：6A 工作气压：0.6Mpa – 0.7Mpa 备注：电源线请可靠接地一．吹气式锁螺丝机机台参数：惠州市鑫芯电子有限公司------自动化事业部本机台专为自动锁螺丝设计制造，使用可编程序控制器 PLC 和 HMI 触摸屏做主控核心，提供 了强大的系统稳定性和可定制维护性。
操作简便的直接控制界面，调试人员不需要具备任何专业 知识。
可根据客户产品需求（如尺寸，产品存储数，产品锁付量等），提供相适应的机台。
调试 人员对产品进行调试后，操作工人只需进行定时加螺丝，放上产品，按启动按钮，取下产品，即 可完成生产。
三．吹气式锁螺丝机开机画面二．吹气式锁螺丝机机台功能简述：惠州市鑫芯电子有限公司------自动化事业部四、螺丝机菜单页面手动画面：进入分解动作手动控制页面下拉菜单 2.各轴手动调试：分解动作手动控制 3. 轴回原点：每次开机或异常停止后，在进行自动运行前需要进行一次对三轴原点坐标确认寻 找动作。
1.惠州市鑫芯电子有限公司------自动化事业部五．螺丝坐标参数设定自动界面：自动启停、生产统计与清除。
控制系统单轴提供 8 颗螺丝容量，可以根据需要进行定制设定 2.螺丝数量：此产品锁付螺丝颗数 3.左放位为左 Y 轴坐标点设置；中放位为横移轴座标点。
1.惠州市鑫芯电子有限公司------自动化事业部4.取料位、待机位：设置对应轴自动运行时暂停位。
5.右放位为右 Y 轴坐标点。
中放位为横移轴座标点。
上下轴：设置 Z 轴人坐标点。
7. 取料位：设置 Z 应轴自动运行时取螺丝位置。
8.待机位：设置对应轴自动运行时安全高度。
6.惠州市鑫芯电子有限公司------自动化事业部六.螺丝供给器工作状态灯工作气压表气压调节 手动送料控 电源开关螺丝输送管 信号接口线1.进气管工作状态灯：出现故障时会闪烁不停，并有蜂鸣器报警声，此时先检查螺丝是否须要添加；再者检查是 否卡螺丝，如有卡螺丝，将卡住螺丝清除，按“送料”消除报警。
思进螺丝机 SJBF-83S 电气操作说明书
多工位螺丝成型机电气控制系统使用说明书安装、使用产品前，请阅读南京诺灵斯电气有限公司思进螺丝机SJBF-83S电气操作说明书前言目录一、二、三、四、1、2、3、4、5、6、五、注意事项主要技术参数电气安装电器操作说明控制箱操作程序指示面板计数器使用说明电流表使用说明转速表使用说明附：电路图一、注意事项1、必须熟读本说明书，了解说明书的内容后方可操作设备，否则会有设备及人身事故隐患；2、用户连接电源线及电机线时必须注意按技术要求选用导线并要与接线端子直接紧固；3、设备必须在有可靠接地后才能通电，零线与保护接地线不能混接；4、只有电气专业人员才可开门通电工作，正常生产时柜门必须关闭，以防有害物质浸入；5、热继电器出厂时已经设定，不能超标设定，否则不能起保护作用而烧毁电动机；6、调换的电器元器件规格应符合图纸要求，否则容易损坏设备；7、机床及其模具检修、以及人的身体任何部位进入模腔前，机床必须停机，以防出现人身安全事故！二、主要技术参数1、电源参数：总容量：≥27KVA额定电压：AC380V±10%频率：50Hz ±5%额定电流：≥ 50A2、环境要求工作环境温度：5-40℃工作环境湿度：＜85%RH（不结露）海拔高度：≤1000m工作环境：无腐蚀性、可燃性气体，无大量导电性尘埃（灰尘）3、防护等级：IP54三、电气安装1、该电气柜安装在机床的正面，置于高出地面100mm的水泥平台上，按柜内四个安装孔配四个膨胀螺丝进行固定。
2、该机采用三相五线制供电（L1,L2,L3,N,PE），进线请采用10mm²以上动力线。
机床的电机线按线号接入电气柜内，另将三根连接电缆的航空插头插上，（一只为61芯，一只为53芯，一只为10 芯，不可错位）。
这样就完成了该机器的接线工作。
注意：可靠接地。
3、本电气柜上装有开门断电装置。
四、电气操作说明1、控制箱：：当机器检出不正常状况停车时，会闪烁不停。
MAM860螺杆式空压机控制器
螺杆空压机微电脑控制器MAM860用户手册特点：●LCD中英文显示.●远程/机旁选择控制.●联动/独立选择运行.●对电机具有起停控制.●对空压机进行防逆转保护.●对温度进行检测与控制保护.●对电压进行检测与保护●RS-485通讯功能，支持MODBUS RTU协议。
●对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能.●高度集成，高可靠性，高性价比.目录一、基本操作.............................................................. 错误!未定义书签。
1、按键说明........................................................... 错误!未定义书签。
2、指示灯说明......................................................... 错误!未定义书签。
3、状态显示与操作..................................................... 错误!未定义书签。
4、运行参数、菜单..................................................... 错误!未定义书签。
3、用户参数查看及修改................................................. 错误!未定义书签。
4、用户参数表及功能................................................... 错误!未定义书签。
5、厂家参数查看及修改................................................. 错误!未定义书签。
6、厂家参数表及功能................................................... 错误!未定义书签。
正力精工螺杆空压机控制器操作说明
螺杆空压机控制器操作说明V1.0上海宏赛自动化电气有限公司2006-6-24目录一、基本操作面板 (2)二、按键介绍 (2)三、指示灯介绍 (3)四、按键流程介绍 (6)五．外部开关量和模拟量的输入输出特点说明 (8)六、空压机操作使用介绍 (9)6．1 开机和主页面 (9)6．2 空压机查询页面 (11)6．2．1 状态查询页面 (11)6．2．2 电机查询页面 (12)6．2．3 时间查询页面 (13)6．3 空压机系统页面 (14)6．3．1 维护页面 (15)6．3．2 控制页面 (18)6．3．3 报警页面 (21)6．4 空压机参数设置页面 (22)6．4．1 控制参数设置 (23)6．4．2.时间参数设置 (24)6．4．3 维护参数设置 (25)6．5 空压机功能页面 (26)七、空压机工作、报警和故障状态 (27)7．1 工作状态 (27)7．2 轻故障报警 (27)7．3 重故障停机 (28)八、联控功能 (29)8．1 主机联控 (29)8．1．1 简介 (29)8．1．2 操作方法 (29)8．1．3 空压机联控参数地址表 (30)8．2 自行联控 (35)8．2．1 概述 (35)8．2．2.参数说明 (36)8．2．3 操作说明 (36)8．3 中控 (37)一、基本操作面板二、按键介绍启动―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。
当此键有效时，上方指示灯常亮。
停止 ――停止运行空压机，当此键有效时，上方指示灯常亮。
功能键F1―― 此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
功能键F2 ―― 此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“系统”，按下此键后会进入系统包含的下级菜单。
功能键F3 ―― 此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
最新五轴焊锡机控制器-手持版说明书V6.6
最新五轴焊锡机控制器-手持版说明书V6.6五轴智能焊锡机控制系统QZ-SMC1305（手持盒版）V6.6说明书苏州琼宇电子科技有限公司目录1.产品介绍 (2)1.1产品概述 (2)1.2功能简介 (3)1.3功能特性 (3)1.4产品列表 (4)2.接线说明图 (5)2.1控制系统按线示意图 (5)2.2安装尺寸 (6)3.按键说明 (7)3.1手持盒按键图………........…………………………………………………3.2手持盒按键说明 (8)4.手持盒操作说明 (10)4.1开机画面介绍 (10)4.2主菜单功能介绍 (12)4.3新增功能操作 (16)4.4删除指令操作 (19)4.5复制指令操作 (19)4.6阵列复制操作 (19)4.7偏移操作 (20)4.8批量修改.......………………………………………………………4.9类型批量修改………………………………………………… (20)4.10插入指令.......…………………………………………… (21)4.11系统 (21)4.12执行方式操作 (22)4.13复位方式操作 (23)4.14产量设定.......…………………………………………… (23)4.15默认参数.......…………………………………………… (24)4.16停机位置.......…………………………………………… (25)4.17焊接工艺.......…………………………………………… (25)4.18清洗功能.......…………………………………………… (25)4.19空移速度.......…………………………………………… (26)4.20对位操作.......…………………………………………… (26)4.21M A R K点对位操作........……………………………………………...........................................2 6 5.注意事项 (27)5.1装机事项 (27)5.2常见问题说明与故障排除 (37)1.产品介绍1.1产品概述QZ-SMC1305是由本公司专业数控团队为焊锡机行业量身定做的低成本、高浓缩、高集成度的智能焊锡机控制系统。
并联螺杆机控制器 使用说明书
并联螺杆机控制器使用说明书欢迎使用金贝制冷并联螺杆机控制器。
本并联螺杆机控制系统是由金贝制冷开发，成本低、控制可靠、功能齐全，可提供远程操控及远程技术支持，适用于各种市面上各种档次的并联螺杆制冷机的控制。
本公司产品具有人性化的操作界面，有着高品质的硬件架构，呈现给您的是高效、低耗、稳定、耐久的产品。
同时恳请您在使用过程中给我们提供宝贵意见，使我们的产品在实践中不断提升，更好的回馈用户。
一、安全使用危险！★只有专业人员才可以对控制器进行安装、配线及操作、维护。
★控制器上电前，要定正确接线；★ 控制器上电后，严禁用手触摸控制器带电端子。
★指定电源为控制器供电，切勿与其它电器共用同一电源，以免导致负荷过大的危险。
★务必保证控制器可靠接地并经常检查接地是否牢固，接地不当可能导致触电的意外。
★实施配线或维护前，务必关闭电源。
★切断电源后的短时间内，不要进行维修操作，切勿触摸内部电路及器件。
警告！★控制器通电前，必须确认控制器输入电源电压等级正确。
★不要将螺丝刀、螺丝等金属物掉入控制器内。
★ 不要将控制器安装在阳光照射的地方，不要堵塞控制器的散热孔。
★ 弱电线路应与强电线路相互分开，以避免可能引起的干扰。
★切勿拉扯、扭曲电源线、通讯线以免产生严重故障。
注意！★在对控制器进行操作之前，请您仔细阅读本手册。
★妥善保管好该使用说明书，以便相关人员随时取阅。
★该控制器是依据工厂应用环境而设计的工业产品。
它设计的规范可以保证它能够在的大多数工业环境中稳定工作。
它可能不能应用于某些特定的室外环境，如果您需要在室外的特定场合使用时，请务必向你的供应商咨询！★控制器的存放、安装应避开强振动、强腐蚀、高粉尘、高温、高湿的环境。
★应定期检查控制器输入输出接线是否正确及设备其它电线是否老化。
★切勿使用锋利物来按触摸屏控制器，或在触摸屏上施加过大压力，以免损坏触摸屏。
★用户如有任何修理的需要，请与厂家联系，切勿自行修理。
提示：危险！会引起人身伤亡和财产损失的不正确操作与安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺丝机控制器-手持版说明书V.汇总————————————————————————————————作者: ————————————————————————————————日期:双Y轴智能螺丝机控制系统QZ－LS0３（手持盒版）V６．4说明书东莞市领航自动化有限公司目录1.产品介绍.．....................................................................................................．．3 1.1产品概述....． (3)1.2功能简介 (3)1.3功能特性 (3)１.4产品列表．． (4)2.接线说明图.．． (5)２.１控制器接线引脚定义．...．..…………………………………………………………………………………．５2.2 控制器接线说明……. ....．.………………………………………………………………………………….６2.3系统连接示意图..........． (7)2.４转接板接线说明...．. (8)2.5 转接板接线示意图.………………………………………………………………………………．……….９2.６安装尺寸....．.．．.. (10)３．按键说明．.．.． (11)３.1手持盒按键图...........．....．.............................................................................................1１3.2手持盒按键说明......．.．．．．．..............................................................................................１1 4.手持盒操作说明.．....．.. (13)4．1开机画面介绍..........．..．..．．. (13)4.2主菜单功能介绍．.........．....．.． (15)4.3新增功能操作.........．.．...．.. (19)4．４插入指令操作..............．.．..........................................................................................．20 4．５删除指令操作............．．. (20)4.6复制指令操作……….....．．.……………………………………………………………………………….２0４.7阵列复制操作.........．.....．. (2)４.8偏移操作．...................................................................................................................２1 4.９批量修改.．.．. (22)４.10系统．.......．．. (22)4.11执行方式操作...............．........................................................................................２４4.12复位方式操作..........．. (2)４４．1３产量设定．．..．.．……………………………………………………………………………………………….２５4.１４取料参数．....．.………………………………………………………………………………………………．25４.1５配置选项......．……………………………………………………………………………………………….2 6 4.16空移速度.....．.……………………………………………………………………………………………….2 6 4．１7对针操作.．．.．.．………………………………………………………………………………………………．2 6 ５.注意事项...．．.．..……………………………………………………………………………………2７5.1装机事项．......………………………………………………………………………………………………．2７5.２常见问题说明与故障排除..． (27)1.产品介绍1.1产品概述QＺ-LS03是由本公司专业数控团队为螺丝机行业量身定做的低成本、高浓缩、高集成度的智能螺丝机控制系统。
１．2功能简介1、手持盒采用3２0＊240高分辨率彩屏、全中文操作界面,易学易用。
2、具有自动吹螺丝和自动取螺丝两种工作模式;３、支持DＸＦ文件导入,实现直接导入螺丝位的坐标数据，省去繁锁的手工教导,方便准确。
4、具有区域阵列复制，平移运算,批量编辑,单步运行,Ｉ/O输入输出等功能。
５、系统具有自动执行功能、自动复位、产量设定、加工时间计时器等功能。
6、动作参数编辑完毕,通过串口将动作参数下载到控制器中,即可脱机独立运行。
也可将动作参数保存到手持盒的SＤ卡中,方便调用；并能进行设备间的图形拷贝及保存。
7、手持盒配备２G的ＳD卡，可存储数千个加工文件,每个文件可支持2000个螺丝位,使用时调出即可。
1．3功能特性１．３.1控制器硬件特性电机轴数：３轴（XYZ)脉冲频率:20０KIO口数量:8路专用输入(XYZ原点、启动/暂停、暂停、复位/急停按钮),４路通用输出I／O（NPN集电极开路输出,驱动电流1A）为真空启动信号、电批启动信号、电批复位信号、报警输出;2路通用输入I/O （低电平有效）为真空检测信号、扭力检测信号IO输入类型:光耦隔离输入。
存储容量:１6M接口方式：ＤＢ4４接口工作电压：24V DC,工作温度：70℃储存温度:-４０℃－70℃工作湿度：40％-80％储存湿度：0%-95%1.3.2 手持盒硬件特性接口方式：配备USB接口和串口，USB口用于连接电脑，此功能暂时保留。
串口用来连接手持盒。
存储方式:配置2G ＳD卡。
显示配置:分辨率３20*２40,2．8寸彩色液晶屏。
1．4产品列表配件名称类型数量简介手持盒必配 1 操作示教盒控制器必配 1 运动控制器数据线必配１连接线接线板必配 1 接线板98,310029,175,6386,374,3φ53.按键说明3．１手持盒按键图0.CLR EnterRun ResetF1PauseYYXXZZ R RF2F3F4Move3．2手持盒按键说明按键外观图形名称功能功能键不同的画面显示不同的操作键。
Enter确认键 对数据，修改参数，保存等确定按键。
YYXXZZR RMove方向键XYZR 方向键可控制４轴的前后左右升降旋转等运动 。
〈MOVE 〉定位键:用于设备手动找点和对针操作。
.数字和字母键字母，数字和点输入。
“#”切换输入法。
Run启动／下载键下载动作指令到控制器中，启动机器运行。
Pause暂停键暂停当前机器运行。
Reset复位键指设备复位到原点。
F1多功能键不同画面不同功能。
F2多功能键 不同画面不同功能。
F3多功能键 不同画面不同功能。
F4多功能键 不同画面不同功能。
CLR清除键清除修改的错误参数,数值。
清除文件和指令。
产量清０。
警告 操作本手持盒时，必须在断电的情况下插拔串口线，以免烧坏控制器和手持盒。
连接！4.手持盒操作说明4．1 开机画面介绍上电后手持盒自动跳转自开机画面-当前工作画面，如下图所示：螺丝机系统加工时间 00:00:00加工文件工作状态工作方式加工数量设定产量工作速度菜单编辑X Y Z123停机自动1000200050 %0.000 mm 0.000 mm 0.000 mm移动F1:模 拟F2:点动真空F3:点动电批F4:取料参数加工文件：指加工文件名；工作状态:指机器的当前工作状态;分为“停机、暂停、运行”三种状态;工作方式：指机器的运行方式;分为“手动运行、自动循环运行”两种模式；加工数量:指机器运行已完成的产量;当加工数量=设定产量时,表示机器已完成加工数量，并停机； 设定产量：指机器运行预设产量；工作速度:指设备运行过程的速度。
