地铁车站抗震设计分析摘要：地铁地下结构是城市重要的公共基础设施，对城市生命和经济具有重大意义，因此对地铁地下结构进行抗震设计是非常必要的。
本文以某标准两层车站为计算模型，采用反应位移法和时程分析法两种方法进行地铁车站结构地震反应计算，并结合相关规范对计算结果进行了分析讨论，为类似工程及地下结构抗震研究具有一定的参考意义。
引言随着城市化的不断发展，为解决交通拥挤及效率问题，我国各大城市地铁建设迅猛发展。
地铁工程是城市重要的社会公共基础设施，其结构复杂且一旦损坏难以修复，会造成重大的经济损失。
而地铁等地下结构在地震中遭受重大震害的情况已有先例，如1985年墨西哥Ms8.1级地震造成的地铁隧道和车站结构破坏、1995年日本阪神Ms7.2级地震引起神户市大开地铁车站的严重破坏[1-3]，因此对地下结构进行抗震分析是十分必要的。
众多学者对地铁等地下结构的抗震理论及规范进行了研究。
刘晶波等[4]阐述了地下结构抗震分析的五个关键问题，包括动力分析模型、结构-地基系统动力相互作用问题分析方法、地铁地下结构地震破坏模式和抗震性能评估方法、抗震构造措施,和地铁区间隧道穿越地震断层的设计方案及工程措施。
侯莉娜等[5]将《城市轨道交通结构抗震设计规范》和地上民用建筑抗震设计规范进行了对比分析，指出地铁地下结构可遵循“两水准、两阶段”的设计思路及地下结构抗震设计地震动参数应与其设计基准期一致等。
陈国兴等[6]对地下结构震害、动力离心机和振动台模型试验，以及工程师在地下结构抗震分析中可能用到的有效设计与分析方法等方面涉及的重要问题进行了简要和全面的回顾。
本文结合某标准两层车站的工程实例，阐述地铁地下结构抗震反应分析方法，并对计算结果进行分析，为城市地下结构抗震评估提供一定参考。
1.车站抗震反应分析概况1.1工程概况车站结构型式为地下两层两跨箱型框架结构，明挖法施工，标准段宽为20.1m，基坑开挖深度约为17m。
标准段剖面图如图1所示。
midas gts NX分析工况
利用施工阶段分析可以模拟岩土的施工过程。施工阶段分析由多个施工阶段构成，可以 按各阶段激活或钝化荷载、边界条件或单元，这种荷载、边界或单元的变化适用于任一阶 段。在GTS NX中，可以使用如下多种分析功能进行施工阶段分析。 应力－边坡分析 施工阶段过程中的应力分析及边坡稳定分析。 渗流分析 按施工阶段的稳定流及瞬态流分析。 应力－渗流－边坡耦合分析 施工过程中进行渗流-应力耦合及边坡稳定分析。 固结分析 对施工阶段中堆土及环境变化的固结分析。 完全应力－渗流耦合分析 考虑非稳定渗流的完全应力- 渗流耦合分析。
file://C:\Users\002702\AppData\Local\Temp\~hhB27D.htm
2015/2/13
w
页码，2/33(W)
新建
概要 创建执行分析的“分析工况”。设置各分析方法的使用的分析条件（网格组、边界条 件、荷载条件等）的阶段。特别是施工阶段分析的情况，可以采用5种不同的方法分析并且可 设定分析要用的数据。而且，可调整详细的分析选项及输出结果选项，并且可通过设置多个 施工阶段组对一个模型进行反复分析。
w
页码，1/33(W)
பைடு நூலகம்
分析工况
岩土分析可以通过与一般的结构分析的比较来解释。结构分析强调在结构上起作用的不 确定性荷载的权重。因此，可对通过系统性地组合各种结果获取的最大构件力执行构件设 计。与此相反，在岩土分析中，与荷载相比更重视的是施工阶段及材料自身的不确定性，掌 握岩土内部的物理性状态是非常重要的。因此，在岩土分析中，建模过程中会采用实体单 元，使之最大限度地反映岩土的形状和施工状况。应尽可能地考虑材料的各种非线性、各向 异性及原场地应力状态，来反映真实的现场状态。 岩土分析的程序可用于模拟实际现场条件，判断设计或施工条件是否可行。在岩土分析 中，涵盖的分析领域从一般性的静力分析，到渗流分析、应力-渗流耦合分析、固结分析、施 工阶段分析、动力分析、边坡稳定分析等。 提供的岩土分析功能如下。在这部分简要地概述了分析方法和对分析选项进行说明。详 细的分析信息须参考理论分析手册第五章。 1. 静力分析（Static Analysis） （1）线性静力分析 （2）非线性静力分析（非线弹性或弹-塑性分析） 2. 3. 施工阶段分析（Construction Stage Analysis） 渗流分析（Seepage Analysis） （1）稳定流分析（Steady State） （2）瞬态流分析（Transient） 4. 应力-渗流耦合分析（Coupled Seepage-Stress Analysis） （1）渗流-应力连续分析（Seepage-Stress Sequential Analysis） （2）固结分析（Consolidation Analysis） （3）完全应力-渗流耦合分析（Fully-coupled Seepage-Stress Analysis） 5. 动力分析（Dynamic Analysis） （1）特征值分析（EigenValue Analysis） （2）反应谱分析（Response Spectrum Analysis） （3）线性时程分析（振型叠加法）（Linear Time History（Modal）） （4）线性时程分析（直接积分法）（Linear Time History（Direct）） （5）非线性时程分析（Nonlinear Time History Analysis） （6）二维等效线性分析（2D Equivalent Linear Analysis） 6. 边坡稳定分析（Slope Stability Analysis） （1）边坡稳定分析（SRM）（Strength Reduction Method） （2）边坡稳定分析（SAM）（Stress Analysis Method） （3）非线性时程分析 + SRM（Dynamic-Slope Coupled Analysis）

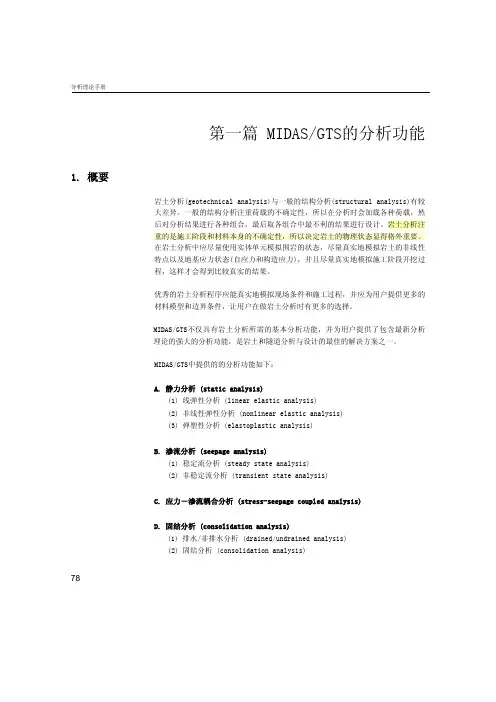

1MIDASGTS的分析功能
