水电站思考题要点
水电站思考题 一、管道部分 1．水电站有哪些类型（以取得水头方式划分）？各适用于什么条件？ 按取得水头分为坝式，混合式，引水式三种典型布置（还有抽水蓄能，潮汐式等等）。 1、坝式水电站适用于建在河流中上游得高山峡谷中，集中的落差为中，高水头。包括（1）坝后式厂房：适用于水头较高的电站，厂房设置在坝后，厂房本身不起挡水作用。（2）坝内式厂房：当河面狭窄无法布置厂房时，将厂房设置在混凝土重力坝或重力拱坝的坝体空腹内。（3）河床式厂房：水头较小，厂房与坝并排建在河道中，厂房承受水压力而成为挡水建筑物的一部分。河床式水电站常一般见于河流中下游，水头较低，流量大，适用于水头低，流量大的河流。 2、引水式利用引水道集中河道落式，引水道分有压引水道和无压引水道，引水道的坡度一般很平缓。引水式水电站适用于流量小，坡降大的河流中下游或跨流域开发方案。 3、混合式水头由坝和引水道共同集中。坝上游落差由坝集中，下游落差由引水道集中。适用于上游有有优良坝址，适宜建库，而紧接水库以下河道突然变陡或河道有较大的转弯 2．电站一般由哪些建筑物组成？各种建筑物的作用如何？ （一）枢纽建筑物：挡水建筑物、泄水建筑物、过坝建筑物、发电建筑物等。 （1）挡水建筑物：用以拦截河流、集中落差，形成水库，如各种坝、闸等。 （2）泄水建筑物：用以宣泄洪水，或放水供下游使用，或放水以降低水库水位，如溢流坝、溢洪道、泄洪隧洞、放空底孔。 （3）过坝建筑物： 用以将船、物资、水生物过坝，如船闸、升船机、过木、过鱼建筑物等。 （二）发电建筑物： 进水口、引水道、调压室、压力管道、主厂房、副厂房、主变压器、开关站、尾水道等。 （1）水电站进水建筑物：按发电要求将水引入引水道，分有压和无压进水口。 （2）水电站引水及尾水建筑物：将水引入水轮机，常见的建筑物为渠道、隧洞、管道等。 （3）水电站平水建筑物：用以平稳水电站负荷变化在引水或尾水建筑物中造成的流量及压力变化，如调压室、压力前池等。 （4）发电、变电和配电建筑物：包括水电站厂房、变压器场、高压开关站。 （书上平111页有不同分类） 3．进水口有哪几种类型？各适用于什么条件？ 水电站进水口分有压进水口、无压进水口二大类。 有压进水口：设在水库死水位以下，引进深层水为主，后接有压隧洞或压力管道，进水口处于有压流状态。 无压进水口：进水口处水流为具有与大气接触的自由水面的明流，引进表层水为主，后接无压引水道。 抽水蓄能进出水口：有压进水口的特例，既是进水口，又是出水口。 4．有压进水口有哪几种类型？各适用于什么条件？ 按照结构特点，有压进水口可分为以下四种： ① 洞式进水口：进口段和闸门竖井均从山体中开凿而成,充分利用了岩体的作用，节省了混凝土工程量，造价低，应用广泛。适用于隧洞进水口的地质条件较好，便于对外交通，地形坡度适中，易于开挖平洞和竖井的情况。 ② 墙式进水口：适用于进口段和闸门段均布置在山体之外，形成一个紧靠在山岩上的墙式建筑物。进口处地质条件较好，或岸坡陡峻。。 ③ 塔式进水口：将进口段、闸门段、上部框架组成塔式结构，耸立在水库中，通过工作桥与岸边相连。适用于进口处地质条件较差或岸坡坡度平缓。 ④ 坝式进水口：进水口结构依附在坝体上，进口段与闸门段合二为一，并与坝内压力钢管衔接。适用于混凝土坝的坝式水电站 5．根据对进水口要求，如何选择确定进水口位置与高程？ 水电站有压式进水口的位置：应尽量使入流平顺、对称，不发生回流和漩涡，不出现淤积，不汇聚污物，泄洪时仍然正常进水。进水口后接引水隧洞，还应与洞线布置协调一致，选择地形，地质及水流条件都适宜的位置。 高程：有压式进水口的高程，顶部高程应低于最低水位，并具有一定的埋深S=CVd1/2其中d为闸门口高度。底部高程应高于设计淤积高程，当有冲沙设备时，应根据排沙情况而定。大型电站还应满足分期发电、环保（分层取水）要求 6．在靠近进水口工作闸门的下游必须设置通气孔，它的作用是什么？ 作用：设在事故闸门之后，引水道充水时用以排气，引水道放空时用以补气，以防出现有害的真空。 7．水电站进水口工作闸门和检修闸门的作用是什么？它们在运行上有什么要求？ 工作闸门（事故闸门）作用：紧急情况下切断水流，以防事故扩大，不起调节流量的作用。运行要求：动水中快速关闭，静水中开启。 检修闸门作用：设在工作闸门上游侧，检修事故闸门和其门槽时用以堵水。运行要求：在静水中开启和关闭。 特殊情况下进口仅设检修门，而在调压室设事故闸门。 8．有压进水口包括哪些设备？其作用是什么？ 有压进水口包括以下几种设备： 1、拦污栅：防止漂目、树枝、树叶、杂草、垃圾、浮冰等漂浮物随水流带入进水口， 同时不让这些漂浮物堵塞进水口，影响进水能力。 2、工作闸门：当机组或引水道内发生事故时，紧急关闭闸门切断水流，以防事故扩大。运行要求：动水中快速关闭，静水中开启。 3、检修闸门作用：设在工作闸门上游侧，检修事故闸门和其门槽时用以堵水。运行要求：在静水中开启和关闭。 4、冲水阀：作用：在开启闸门前向引水道充水，平衡闸门前后水压，以便静水开启闸门。充水阀位置：旁通管、平板闸门上设小门。 5、通气孔：作用：设在事故闸门之后，引水道充水时用以排气，引水道放空时用以补气，以防出现有害的真空。 6、启闭设备：工作闸门每孔一套启闭设备（一般为油压启闭机）； 检修闸门可用移动式门机。 9．压力前池的作用？组成？在进行压力前池布置时，需特别引起注意的是什么问题？ 压力前池的作用：①分配水量：正常运行时把流量平顺的分配给各压力管道。②平稳水压：荷载突然变化时或事故时，能起反射水击波的作用，（与调压室同）。③防污、防沙、防冰：保护管道、水轮机。④电站停机时，渲泄多余水量，保证下游用水。 组成：①池身及扩散段：渠道末端加宽、加深的过渡段以满足进水口布置需要。 ②压力管道进水口：其构成与有压进水口同，常采用挡水墙式。 ③泄水建筑物：溢流堰等，在严寒地区可用来排冰。 ④排污、排沙、排冰设备： 压力前池布置时需要注意的问题： 1、前池整体布置时，应使水流平顺，水头损失最小，以提高水电站的出力和电能。 2、前池应尽可能靠近厂房，以缩短压力管道的长度 3、前池应建在地基的挖方中，选择压力前池的位置应特别注意地基稳定与渗漏条件。（简单的说就是水头损失要小，渗漏问题，挖方中稳定问题） 布置要求：①安全：地质条件好、地基稳定、一定要置于挖方中。（由于紧靠陡坡，渗径短，易于失稳、沉陷、滑坡）②经济：尽量靠近厂房（缩短压力管道），开挖工程量少。③水流平顺：以减小水头损失。 ④便于施工、运行、检修。
10．压力水管的类型及其适用条件是什么？ 类型：按布置方式分：露天式（明管），地下式（地下埋管），坝内管。按材料分：钢管、钢筋混凝土管、钢衬钢筋混凝土管。 适用条件： 1、露天式明钢管由钢材卷制而成,其强度很高,可以承受较大的内水压力,适用于中高水头电站。多为引水式地面厂房采用。 一般在其上设置镇墩、支墩、加劲环、伸缩节、阀门、进人孔、通气阀等。 2、地下埋管布置在岩体中,钢管与围岩之间用混凝土回填。多为引水式地面厂房或地下厂房采用。地下埋管可以是钢筋混凝土管或钢衬混凝土管。 3、坝内管布置在坝体内部或坝上、下游面,多为坝后式或坝内式厂房采用。 4、钢管具有强度高、防渗性能好等许多优点，常用于大中型水电站。 5、钢筋混凝土管具有造价低、可节约钢材、能承受较大外压和经久耐用等优点，通常用于内压不高的中小型水电站。 6、钢衬钢筋混凝土管是在钢筋混凝土管内衬以钢板构成。在内水压力作用下钢衬与外包钢筋混凝土联合受力，从而可以减小钢衬的厚度，该管适用于大HD值的情况。 11．水电站压力水管的供水方式主要有哪几种方式？它们优缺点和适用条件如何？ 供水方式常有这样三种类型 ：1、单元供水2、集中供水3、分组供水 单元供水 优点：结构简单，运行灵活，可靠性好。 缺点：钢材用量大，经济性较差。 适用条件：管道较短，单机流量大，比如坝身管。 集中供水 优点：钢材用量最省，经济性较好。 缺点：运行灵活性和可靠性较差，需设结构复杂的分岔管。 适用条件：管道较长，流量较小的情况，比如引水式电站。 分组供水 优缺点：介与单元供水和集中供水之间。 适用条件：管道较长，机组台数多和流量较大的情况，比如引水式电站。 12．地面明钢管的支墩型式有哪几种类型？ 1、作用：支撑钢管，承受管重和水重的法向分力，相当于梁的滚动支座 2、支墩按其支座与管身相对位移的特征分： （1）、滑动式支座（无支承环、有支承环）；鞍形滑动式支座：将钢管直接支承在一个鞍形的混
凝土支座上，包角为90o-120o。其结构简单，但管身受力不均匀，摩擦力大，适用于直径小于1m的钢管。 有支承环的滑动支墩：钢管通过支承环放置在支墩上，改善了管壁的受力不均匀现象，适用于直径小于2的钢管。 （2）、滚动式支座；特点是在支承环与支承面之间设置圆柱形辊轴，摩擦系数小，常用于垂直荷载较小而管径大于２米的钢管 (3)、摇摆式支座。摆动式支墩的特点是在支承环和支承面之间设一个可以摆动的短柱，其下端与支承板铰接，上端以圆弧面与支承环的上托板接触，钢管变形时，短柱前后摆动，摩擦力很小，用于管径大于２米的钢管。 13．地面明钢管上镇墩的作用是什么？镇墩的型式有哪几类？ 1、作用：将钢管固定在山坡上，主要承受因管道转弯而产生的轴向不平衡力，不允许管道在镇墩处发生任何位移。镇墩是依靠自重来维持稳定。 2、类型：镇墩依靠本身重量固定钢管，一般用混凝土浇制，按钢管在镇墩上的固定方式，分为封闭式和开敞式两种形式 （1）封闭式：将弯管段整个埋在混凝土中，固定管道较好，结构简单，镇墩处管道受力均匀。 （2）开敞式：将弯管段用锚环锚在管道下部的混凝土墩上，镇墩处管道受力不均匀，但易于管道检修。 14．为什么压力水管上要设伸缩节？设在什么位置？为什么？ 为了清除因温度作用和地基变形而引起钢管结构内产生的附加应力，在压力钢管的直线段上常设置伸缩节。由于伸缩节的存在，钢管可轴向伸缩，消除大部分温度应力，且可适应少量不均匀沉陷。 15．地面明钢管承受的最主要荷载是什么？它主要引起什么应力？ 地面明钢管承受的最主要的荷载是内水压力，它主要引起：在管壁中产生环向拉应力，在水管内表面产生径向应力。 16．地面明钢管设计时应选择哪几个控制断面？用图表示各控制断面的位置？受力特点？ 应选择3个控制断面：1、跨中1-1断面 2、支承环2-2断面 3、支承环3-3断面。
水电站排水系统
排水量小，不集中且很难用计算方法确定；在厂房内分布广，位置低， 不能靠自流排至下游。因此，水电站都设有集中贮存漏水的集水井或 排水廊道，利用管、沟将它们收集起来，然后用设备排至下游。
2、检修排水
当检查、维修机组或厂房水工建筑物的水下部分时，必须将水轮机蜗 壳、尾水管和压力钢管内的积水排除。检修排水的特征是排水量大， 高程低，只能采用排水设备排除。为了加快机组检修，排水时间要短。
9-5 水电站常用的消防设施有哪些？消防供水主要用于哪 些部位的供水？ 9-6 结合图9-8简述水泵单元供水系统的原理。 9-7 水电站主要消防对象有哪些？发电机消防要注意什么 问题？ 9-8 渗漏、检修排水方式有哪两种？各采用什么型式水泵 ？ 9-9 渗漏排水和检修排水的特点各是什么？ 9-10结合图9-17简述水电站排水系统的原理。
9.3.1 排水系统的作用与组成
一. 排水系统的作用
排水系统的作用是排除生产废水、检修积水和生活污水，避免厂房内 部积水和潮湿,保证水电站设备的正常运行和检修。
二. 排水系统的组成 1、渗漏排水
①漏水 ②生产排水 ③厂房水工建筑物的渗水，低洼处积水和地面排水。 ④厂房下部生活用水的排水。 渗漏排水的特点
ቤተ መጻሕፍቲ ባይዱ
9.3.2 排水方式
一. 渗漏水排水方式 （1）集水井排水 （2）廊道排水 二. 检修排水方式 1、直接排水 2、廊道排水
复习思考题 9-1 水电站供水有哪三大类？其各有何作用？技术供水的 对象有哪些？ 9-2 供水设备对技术供水的基本要求是什么？机组轴承冷 却器进口对水压，水温、水质有何要求？供水设备对水的 硬度和PH值有何要求？ 9-3 技术供水水源有哪三种？上游取水位置有哪几种？钢 管取水口如何布置？ 9-4 技术供水方式有哪几种？各适用于哪些水头范围？设 备配置方式有哪几种？
工程水文学与水利计算复习思考题201711
《工程水文学与水利计算》复习思考题三、名词解释某一平原流域如图所示，其面积为 100 km 2。
流域内及附近分布有5个 雨量站，各站多年平均降雨量分别 为P ]=400 mm , P 2=480 mm , P 3=460 mm , P =420 mm , P =440 mm ,问 该流域的多年平均降雨量P 是多 少？4.已知设计年径流量Q p =11m 3/s ,代表枯水年的年径流量年内分配如表1,试确定设计年径流 量的年内分配。
表1 典型年年径流年内分配答案: 解：分配倍数 k =Qp/Q = 11/10= 1.1然后用分配系数分别乘以典型年各月的径流量得到设计年对应月径流量，见表2。
表2 设计年径流年内分配解：(1)先计算年径流总量W ： T 时段内通过流域出口断面的径流体积 年径流总量应计算出一年时间的秒数T ,有T =365x24x60x60=3.1536x 107s径流总量 W =QT =9.0x3.1536x107s = 2.84x108m 3 (2)计算径流模数乂：单位流域面积内的平均流量M = Q / F = 9.0/600 = 0.015m 3 / s .km 2(3)计算径流深R ：径流总量按全流域计的平均水深R = W / F = 2.84 x 108 /(600 *1000000) = 0.473m = 473mm(4)计算径流系数a ：某一时段内的径流深与毛降水量的比值月份10 11 12 月平均流 量(1113/5.0 4.0 5.0 9.0 11.0 18.0 24.0 17.0 9.0 7.06.0 5.0年平■均10.0月份10 11 12 月平均流 量5.4 4.4 5.5 9.9 12.1 19.8 26.4 18.7 9.97.7 6.6 5.5 年平■均5.已知流域面积F =600km 2,多年平均流量Q =9.0m 3/s ,多年平均降水量P =700.0mm 。

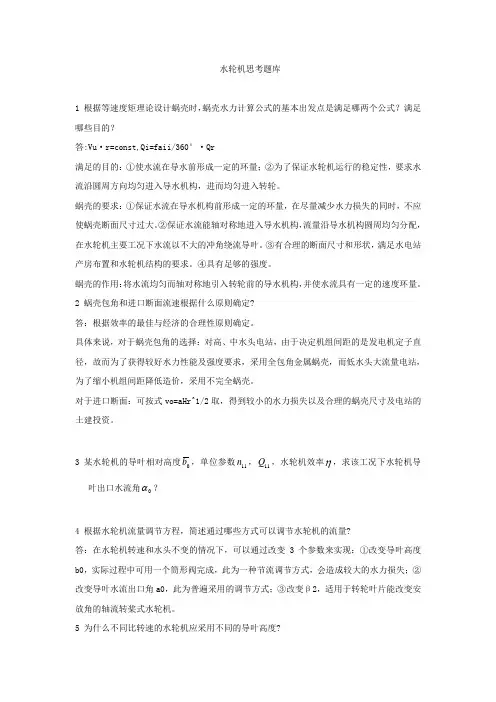

水轮机思考题库 动机院
水轮机思考题库1 根据等速度矩理论设计蜗壳时，蜗壳水力计算公式的基本出发点是满足哪两个公式？满足哪些目的？答:Vu ·r=const,Qi=faii/360°·Qr满足的目的：①使水流在导水前形成一定的环量；②为了保证水轮机运行的稳定性，要求水流沿圆周方向均匀进入导水机构，进而均匀进入转轮。
蜗壳的要求：①保证水流在导水机构前形成一定的环量，在尽量减少水力损失的同时，不应使蜗壳断面尺寸过大。
②保证水流能轴对称地进入导水机构，流量沿导水机构圆周均匀分配，在水轮机主要工况下水流以不大的冲角绕流导叶。
③有合理的断面尺寸和形状，满足水电站产房布置和水轮机结构的要求。
④具有足够的强度。
蜗壳的作用：将水流均匀而轴对称地引入转轮前的导水机构，并使水流具有一定的速度环量。
2 蜗壳包角和进口断面流速根据什么原则确定?答：根据效率的最佳与经济的合理性原则确定。
具体来说，对于蜗壳包角的选择：对高、中水头电站，由于决定机组间距的是发电机定子直径，故而为了获得较好水力性能及强度要求，采用全包角金属蜗壳，而低水头大流量电站，为了缩小机组间距降低造价，采用不完全蜗壳。
对于进口断面：可按式vo=aHr^1/2取，得到较小的水力损失以及合理的蜗壳尺寸及电站的土建投资。
3 某水轮机的导叶相对高度0b ，单位参数11n ，11Q ，水轮机效率η，求该工况下水轮机导叶出口水流角0α？4 根据水轮机流量调节方程，简述通过哪些方式可以调节水轮机的流量?答：在水轮机转速和水头不变的情况下，可以通过改变3个参数来实现：①改变导叶高度b0，实际过程中可用一个筒形阀完成，此为一种节流调节方式，会造成较大的水力损失；②改变导叶水流出口角a0，此为普遍采用的调节方式；③改变β2，适用于转轮叶片能改变安放角的轴流转桨式水轮机。
5 为什么不同比转速的水轮机应采用不同的导叶高度?答：有比转速ns 公式知，不同比转速的水轮机，由流量不同，故所需的转轮过水剖面面积也不同，既有不同的导叶高度。
高职水电站复习试卷论述
第三章水电站压力管道一、判断题1．选取的钢管直径越小越好。
( )2．钢管末端必须设置阀门。
( )3．快速闸阀和事故阀下游侧必须设置通气孔或通气阀。
( )4．伸缩节一般设置在镇墩的下游侧。
( )5．明钢管只在转弯处设置镇墩。
( )6．对同一电站来说，选用地下埋管的造价一般高于明钢管。
( )7．坝后式电站多采用坝内钢管，供水方式一般为单元供水。
( )8．明钢管上加劲环的刚度越小，则环旁管壁的应力就越大。
( )9．地下埋管的破坏事故多数由外压失稳造成。
( )10．镇墩的作用是防止水管发生滑移。
( )11．通气孔一般应设在工作闸门的上游侧。
( )12．明钢管强度校核中，支承环断面的允许应力与跨中相同。
( )二、填空题1．压力管道的供水方式有、、三种，其中地下埋管多采用方式。
2．对地面压力钢管，当温度变化时，由于在和处产生摩擦力而引起管壁轴向力。
3．水电站压力管道的闸门布置在管道的端，而阀门布置在管道的端，一般在钢管的设置排水管。
4．支墩的常见类型有、、三种。
5．钢管的转弯半径不易小于倍管径，明钢管底部至少高出地表面m。
6．岔管的典型布置型式有、、三种。
7．地下埋管的灌浆分为、、三种。
8．坝式压力管道有、、三种型式。
三、思考题1．压力水管的供水方式有几种？各有什么优缺点？其适用条件是什么？2．镇墩、支墩、伸缩节的作用是什么？3．作用在明钢管上的荷载有哪几类？各产生什么应力？计算应力时应选取哪几个断面？4．明钢管的抗外压稳定的概念。
失稳的原因及防止措施是什么？5．简述压力钢管的设计步骤。
6．岔管的工作特点？常见的岔管有哪几种类型？各适用于什么条件？7．镇墩和支墩的作用有何不同？二者分别设置在地面压力钢管的什么部位？8．支墩有哪几种类型？各有何特点？适用什么情况？9. 伸缩节的作用和类型？其要求是什么？10．地下埋管的施工程序各有何要求？11．地下埋管外压稳定的影响因素？如何防止其外压失稳？12．混凝土坝式压力管道有哪几种型式？各适用于什么情况？13．混凝土坝内埋管在坝剖面上有哪几种布置型式？各适用于什么情况？14．如何选择压力管道的线路？15. HD的含义是什么，其大小说明了什么？第四章水电站的水击及调节保证计算一、判断题1．导叶的关闭时间Ts愈大，水击压力愈大，机组转速升率愈。
水电站运行辅助设备
1、辅助设备的概念 2、水电站的辅助设备 3、辅助设备的作用
水电站运行-辅助设备
辅助设备的概念
【映电总厂发电部】
辅助设备是相对于主设备而言的，为主 设备的控制提供能源和安全保证的，不 直接参与能量的转换和传输的设备。
问：电流互感器、电压互感器、保护屏 是不是辅助设备？
水电站运行-辅助设备
水电站运行-辅助设备
【映电总厂发电部】
油系统的用油种类及作用
油系统用油种类有两大类 1、润滑油 2、绝缘绝缘油
主要介绍润滑油系统中的透平油
绝缘油分为变压器油和开关油两大 类，其作用是：绝缘、散热、消弧。
水电站运行-辅助设备
【映电总厂发电部】
油系统的用油种类
润滑油分为：透平油、润滑脂、压缩机油；
6、油化验室 用于油的化验，如化验仪器、设备、药 物。
水电站运行-辅助设备
透平油用油设备
【映电总厂发电部】
1、机组轴承 2、调速系统 3、球阀操作用油系统 4、液压操作阀 5、尾水闸门操作系统
水电站运行-辅助设备
压油装置
【映电总厂发电部】
压油装置的作用：连续产生压力油，以供给调 速系统操作操作导水机构用油。
【映电总厂发电部】
辅助设备－水系统
1、水电站供水系统的几个方面 2、各项供水系统的作用 3、供水系统的组成及要求 4、技术供水系统在水温、水质、水压不
能满足要求时的后果
5、技术供水系统的取水方式和供水方式 6、排水对象及排水方式
水电站运行-辅助设备
【映电总厂发电部】
水电站供水系统的几个方面
机械油：一般有HJ－10、HJ－20、HJ－30等 三种，供机床、水泵轴承和起重机等润滑用；
机械油的作用：润滑； 压缩机油：空压气机润化用油； 润滑脂：一般有钙基、钠基、钙钠基（锂基）
水电站总结终极版
1．水轮机的主要特征水头有最大水头，设计水头，最小水头。
2.有压引水式水电站由有压进水口，有压引水道，调压室，压力管道和厂房等几部分组成；而无压引水式水电站由无压进水口，无压引水道，压力前池，压力管道和厂房，等组成。
3.水轮机的最优工况是指最优工况为水轮机在一定的水头段下效率最高时的工况。
4.水电站的引水渠道称为动力渠道，分自动调节渠道和非自动调节渠道。
5.进水口的事故闸门要求在动水中关闭(1~2min）静水中开启。
6.混流式水轮机运转特性曲线包括等效率曲线、出力限制线、等吸出高度线。
7．调压室的基本结构型式包括简单圆筒式，阻抗式，双室式，溢流式，差动式，气垫式或半气垫式共六种。
8.反击式水轮机的主要类型按水头由高到低排列有：混流式，斜流式，轴流式，贯流式；冲击式水轮机的主要类型有：水斗式，斜击式，双击式。
二、名词解释1.水轮机蜗壳包角：蜗壳在座环外援包围的角度称为蜗壳的包角2.模型综合特性曲线：通过模型试验成果绘制的综合特性曲线，系以n1°为纵坐标，单位流量Q1°为横坐标。
3.河床式水电站厂房：4.调压室：以满足机组调节保证的建筑物。
5.河床式厂房：当水电站水头较低，河道较宽，单机容量较大时，将厂房修建在河床中直接挡水，主厂房与进水口连接成整体建筑物，在河床中起壅水作用。
6.相似水轮机：忽略一些次要因素并且满足几何相似、运动相似、动力相似两台水轮机。
7.导水机构：导水机构是由许多流线型的导叶和其转动机构组成的用于导水的设备。
三、问答题1.解释水轮机型号：HL220-LJ-250 , 2CJ20-W-120/210答：混流式水轮机，比转速为220，立轴金属蜗壳，转轮直径为250cm。
转轮型号为20的水斗式水轮机，一根轴上装有2个转轮，卧轴，转轮直径为120cm，每个转轮具有2个喷嘴，射流直径为10cm.2.有压进水口的类型、各自特征及适用条件？答：隧洞式进水口，特征：进水口布置在水库岸边的山体中，岩体中开挖，开挖竖井布置阀门、启闭机，结构简单，安全可靠。
发电厂工程复习思考题2016.06
《发电厂工程》复习思考题一、单项选择题子，这种现象称为热游离。
熔断器的保护特性曲线熔体熔断时间与通过电流的关系曲线,称为熔断器的安秒特性曲线，又称保护特性曲线。
枢纽变电站位于电力系统的枢纽点，电压等级一般为330kV及以上,联系多个电源，出线回路多,变电容量大。
全站停电后将造成大面积停电或系统瓦解，对电力系统运行的稳定性和可靠性起重要作用。
一次设备直接参与电能生产、输送和分配的电气设备。
四、绘图题绘图题答案试画出两个电源，四条引出线的单母线分段接线的电气主接线图，并总结这种接线形式的特点.图见P.92，图5-2特点:(1)当母线发生故障时，仅故障母线段停止工作，另一段母线仍继续工作. （2）两段母线可以看成两个独立电源，提高了供电可靠性。
（3）当一段母线故障或检修时，必须断开接在该段母线上的所有支路。
(4）任一支路断路器检修时，该支路必须停止工作。
试画出有两个电源、四条引出线的单母线带旁路母线接线的电气主接线图，并写出线路断路器1QF检修后，恢复线路L1送电的基本操作步骤。
(1）投入旁路断路器向旁路母线充电. （2）若旁路母线充电良好,则投入该回路的旁路隔离开关，实现旁路与正常工作回路并联运行。
(3）跳开需检修断路器及其两侧隔离开关,便可检修。
试画出两个电源、6条引出线的3/2断路器接线的电气主接线图试画出内桥及外桥接线的接线图，并分别说明它们的特点和适用范围。
答案:内桥：线路操作方便；正常运行时变压器操作复杂；桥回路故障或检修时,全厂分裂为两部分，使两个单元之间失去联系.适用于两回线路且线路较长、故障可能性较大，而变压器不需要经常切换运行方式的发电厂和变电站中。
外桥：变压器操作方便；线路投入与切除时操作复杂；桥回路故障或检修时，全厂分裂为两部分，使两个单元之间失去联系.适用于两回线路且线路较短、故障可能性较小和变压器需要经常切换运行方式，并且线路有穿越功率通过的发电厂和变电站中。
试选择10。
5kV 配电装置汇流母线。
水利工程：水电站考试题(三)
水利工程：水电站考试题（三）1、问答题清扫二次回路应注意什么？正确答案：（1）人员不得进入高压分间或防护栅内，同时与带电部分之间的距离要符合规定，作业地点附近有高压设备时，要在作业地点周围设围栅和相应的标示牌。
（（江南博哥）2）所有互感器的二次回路均要有可靠的保护接地。
（3）直流回路不得接地或短路。
（4）根据作业要求需进行断路器的分合闸试验时，必须经值班人员同意方可操作，作业完毕时，要报告值班员。
2、问答题简述处理事故的一般步骤？正确答案：1）根据光字牌和语音告警提示，正确分析判断事故的性质和事故范围。
并即时作出纪录。
掉牌信号继电器不准即时复归，要等待事故纪录好并处理好后再经值长命令复归；2）迅速限制事故的发展，解除对人身和设备安全的威胁。
准确判断，防止扩大事故。
并考虑该事故后果对整个电站及有关系统运行方式改变的影响；3）保证和恢复厂用电正常运转；4）保证非事故系统或设备的继续正常运转。
使与事故设备迅速可靠隔离；5）尽早恢复对停电用户的正常供电；6）及时准确向调度部门和上级主管汇报并听取指示；7）根据光字牌信号或语音提示或计算机屏幕显示，判定事故范围，值班人员到现场，遵守安全规程，对事故设备进行全面检查；8）如果需要检修专责人员即时来现场处理，值长应先通知有关检修专责人员来现场，并同时汇报生产主管；9）事故现场检修处理时，及时做好安全措施；10）查明事故原因会同有关专责人员做出正确判断。
3、填空题立式水轮机的安装高程是指（）高程，卧式水轮机的安装高程是指（）。
正确答案：导叶高度中心面、水轮机主轴中心线所在水平面高程4、问答题非同期并网的危害是什么？正确答案：发电机不满足并列条件的并列称为非同期；发电机非同期并列合闸瞬间，发电机和连接的设备将承受倍额定电流作用下产生的电动力和发热量，会造成发电机定子绕组变形、扭曲，绝缘崩裂，绕组接头熔化等，严重时会使发电机损坏和烧毁。
5、问答题经常发生的触电形式有几种？哪种触电给人造成的危险最大？正确答案：经常发生的触电形式有单相触电，两相触电，跨步电压触电和接触电压触电，还有雷击触电，最危险的触电是两相触电。
工厂供电课后参考答案
2Hale Waihona Puke 3什么叫最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？
2-4 什么叫计算负荷？为什么计算负荷通常采用半小时最大负荷？正确确定计算负荷有 何意义？ 答:计算负荷是指导体中通过一个等效负荷时,导体的最高温升正好和通过实际的变动负荷 时产生的最高温升相等,该等效负荷就称为计算负荷. 导体通过电流达到稳定温升的时间大约为(3~4)t,t 为发热时间常数.对中小截面的导 体.其 t 约为 10min 左右,故截流倒替约经 30min 后达到稳定温升值.但是,由于较大截面的 导体发热时间常数往往大于 10min,30min 还不能达到稳定温升.由此可见,计算负荷 Pc 实际
第一章 习题
第二章 思考题
2-1 电力负荷按重要程度分哪几级？各级负荷对供电电源有什么要求？ 答：电力负荷按对供电可靠性可分为三类，一级负荷，二级负荷和三级负荷。 对供电的要求：一级负荷要求最严，应由两个独立电源供电，当一个电源发生故障时， 另一电源应不同时受到损坏，在一级负荷中的特别重要负荷，除上述两个独立电源外，还必 须增设应急电源。为保证对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。二级 负荷要求比一级负荷低，应由两回线路供电，供电变压器亦应有两台，从而做到当电力变压 器发生故障或电力线路发生常见故障时， 不致中断供电或中断后能迅速恢复。 三级负荷要求 最低，没有特殊要求，一般有单回路电力线路供电。 2-2 工厂用电设备按工作制分哪几类？什么叫负荷持续率？它表征哪类设备的工作特性？
1-5、我国规定的工频是多少？对其频率偏差有何要求？
1-6 衡量电能质量的两个基本参数是什么？电压质量包括哪些方面的要求？ 答：频率偏差、电压偏差。 电压质量是以电压偏离额定电压的幅度（电压偏差） 、电压波动与闪变和电压波形来衡 量。 1-7 用电设备 的额定电压为什么规定等于电网（线路）额定电压？为什么现在同一 10KV 电网的高压开关，额定电压有 10KV 和 12KV 两种规格？ 答：就是用电设备使用的规定电压条件。在此条件下用电设备能安全可靠运行。用电设备由 于线路运行时要产生电压降， 所以线路上各点的电压都略有不同。 但是批量生产的用电设备， 其额定电压不可能按使用处线路的实际电压来制造， 而只能够按线路的首端与末端的平均电 压即电网的额定电压来制造 。因此用电设备的额定电压规定与同级电网的额定电压相同。 根据线路长短来决定变压器二次侧的电压等级， 相应的高压开关， 如果是近距离输电就 用 10kv,如果是远距离输电就用 12KV。 1-8 发电机的额定电压为什么规定要高于同级电网的 5%？ 答：通常认为用电设备一般允许电压偏移±5％，即沿线的电压降一般为 10％，这就要求线 路始端电压为额定值的 105％，以使其末端电压不低于额定值的 95%。发电机接于电力线路 始端，因此，发电机电压一般比电力网额定电压高 5％ 。 1-9 电力变压器的额定一次电压，为什么规定有的要高于相应的电网额定电压 5%，有的又 可等于相应电网的额定电压？而其额定二次电压，为什么规定有的要高于相应电网额定电 压的 10%，有的 又可只高于相应电网额定电压的 5%？ 答：电力变压器的一次电压，按与发电机连接还是与电网连接其电压规定不同。发电机电压 一般比电力网额定电压高 5％，而且发电机至该变压器间的连线压降较小，为使变压器一次 绕组电压与发电机额定电压相配合，可以采用高出电力网额定电压 5％的电压作为该变压器 一次绕组的额定电压。不与发电机相连的变压器，其一次绕组可以当做受电器看待，因而其 额定电压取与受电器的额定电压即电力网额定电压相等 。 变压器二次绕组的额定电压， 是指变压器空载情况下的额定电压。 当变压器带负载运行 时，其一,二次绕组均有电压降，二次绕组的端电压将低于其额定电压，如按变压器满载时 一、 二次绕组压降为 5％考虑， 为使满载时二次绕组端电压仍高出电力网额定电压 5％,则必 须选变压器二次绕组的额定电压比电力网额定电压高出 10％。 当电力网用电设备端由变压器供电时， 线路很短其线路压降很小， 也可采用高出电力网
水电站值班员技能竞赛论述题1-82
腹有诗书气自华论述题1.论述油浸变压器瓦斯保护的基本工作原理？ 2.事故停机中导叶剪断销剪断，制动是否允许立即撤出制动，为什么？ 3.电力系统装设继电保护装置的意义？ 4.论述电力系统采用自动重合闸的意义？ 5.从有利维护的角度出发论述推广使用阀控式密封铅酸蓄电池的意义？ 6.论述水轮发电机组抗空蚀的重要性？ 7.论述发电机定子电压高于或低于额定值对发电机安全运行的影响？ 8.可逆事水轮机与常规水轮机在水力性能上主要有哪些区别？ 9. 某厂水轮机叶片裂纹，经处理消缺后，尚须一段时间保温。
该厂采用导线在叶片上绕成线圈，并通入交流电方法保温。
请用涡流原理加以说明。
10. 论述水轮发电机出口短路对发电机的危害？11. 论述发电机失磁对电力系统和发电机本身有的影响？12. 论述频率降低对发电机运行的影响？13. 论述直流系统绝缘监察的必要性？14. 为什么同步发电机的三相绕组，一般都接成Y 而不接成△？15. 发电机负序电流产生的主要原因是什么？有哪些危害？16. 论述两台变压器并列运行的条件？17. 消弧线圈的作用是什么？有几种补偿方式？那种方式好？为什么？18. 论述电力系统准同期并列的条件？19. 线路停、送电，其操作顺序有哪些规定？为什么？20. 论述继电保护装置对自动重合闸连续重合次数的要求？21. 论述电流互感器的二次侧问什么不许开路？22. 论述电压互感器在运行中二次侧为什么不许短路？23. 什么事水轮发电机组的自调节作用？它的存在有何好处？24. 电力系统振荡时，对继电保护装置有哪些影响？25. 水轮机的损失有哪些？分别简述之。
26. 水电站压油槽中透平油和压缩空气的比例为多少？为什么？27. 论述水轮机调速器参数中，p e 与p b 的区别？28. 论述水轮机调速器是如何设置缓冲参数的？29. 论述大容量水轮发电机为什么可以取消转子风扇？30. 论述微机调速器的结构和硬件组成与模拟式电气调节器相比的主要优点是什么？31. 试分析发电机功率因数的高低对机组有何影响？32. 论述励磁变压器中性点为什么不能接地？33. 论述水轮发电机组调相运行中給气压水的作用过程？34. 试从安全角度分析油断路器油位不正常有何危害？35. 论述调速器系统的动态试验的意义？36. 简述备用电源自动投入装置的基本方式并说明备用电源自动投入装置一般应满足那些要求？37.为什么发电机假同期试验不能代替核相？38.计算机监控系统为什么需要网络和网络协议？39.胸外按压正确操作要点是什么？40.安全生产的三要素是什么？它们之间的关系是什么？41.论述电力安全生产违章的分类？42.什么情况下会闭锁线路断路器重合闸信号？43.论述一步电动机的启动方式选择？44.论述微机型直流绝缘监察装置有何优点？45.论述高频保护中采用远方启动发信的意义？46.论述水轮发电机的冷却方式？47.分析电力系统产生电压偏移的原因，电压偏移过大危害及调压措施有哪些？48.论述水电扎计算机监控系统应具备的功能？49.试阐述预防发电机负序电流的措施有哪些？50.试分析水轮发电机组转速和出力周期性摆动的原因？51.什么事水轮发电机的进相运行？进相运行应考虑哪些问题？52.为什么两台并列运行分级绝缘的变压器在大接地系统中，零序电流电压保护要先跳中性点不接地变压器，后跳中性点接地变压器？53.论述机组运行中水车自动回路电源消失后果？54.发电机主变压器新投运或大修后投运前为什么要冲击试验？55.论述同步发电机为何要冷却？56.论述为什么要升高电压进行远距离输电？57.论述为什么现代中大型电机交流绕组一般都采用双层绕组？58.论述水轮机顶盖上为什么要装置真空破坏阀？59.发电机的定子铁芯为什么不用整块硅钢做成，而要用硅钢片叠装而成？60.论述电网电能损耗中的理论线损的组成和特点。
