【CN209834185U】一种便于使用的助焊剂出料槽【专利】
【CN209658220U】一种多晶硅片用制绒槽【专利】

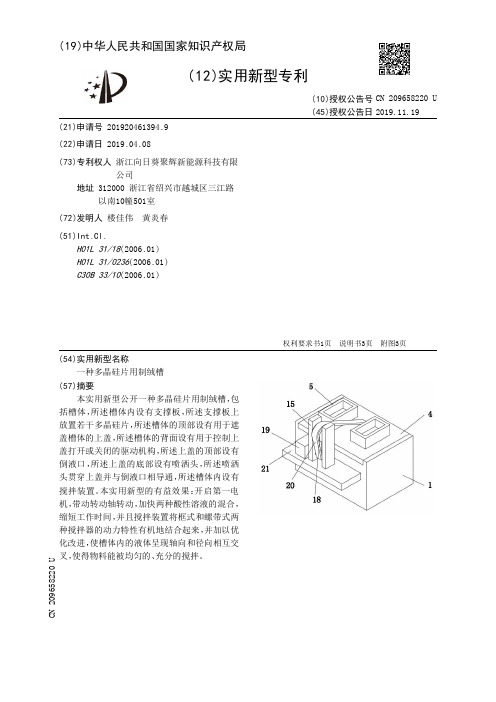

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920461394.9(22)申请日 2019.04.08(73)专利权人 浙江向日葵聚辉新能源科技有限公司地址 312000 浙江省绍兴市越城区三江路以南10幢501室(72)发明人 楼佳伟 黄炎春 (51)Int.Cl.H01L 31/18(2006.01)H01L 31/0236(2006.01)C30B 33/10(2006.01)(54)实用新型名称一种多晶硅片用制绒槽(57)摘要本实用新型公开一种多晶硅片用制绒槽，包括槽体，所述槽体内设有支撑板，所述支撑板上放置若干多晶硅片，所述槽体的顶部设有用于遮盖槽体的上盖，所述槽体的背面设有用于控制上盖打开或关闭的驱动机构，所述上盖的顶部设有倒液口，所述上盖的底部设有喷洒头，所述喷洒头贯穿上盖并与倒液口相导通，所述槽体内设有搅拌装置。
本实用新型的有益效果：开启第一电机，带动转动轴转动，加快两种酸性溶液的混合，缩短工作时间，并且搅拌装置将框式和螺带式两种搅拌器的动力特性有机地结合起来，并加以优化改进，使槽体内的液体呈现轴向和径向相互交叉，使得物料能被均匀的、充分的搅拌。
权利要求书1页 说明书3页 附图3页CN 209658220 U 2019.11.19C N 209658220U权 利 要 求 书1/1页CN 209658220 U1.一种多晶硅片用制绒槽，包括槽体(1)，其特征在于：所述槽体(1)内设有支撑板(2)，所述支撑板(2)上放置若干多晶硅片(3)，所述槽体(1)的顶部设有用于遮盖槽体(1)的上盖(4)，所述槽体(1)的背面设有用于控制上盖(4)打开或关闭的驱动机构，所述上盖(4)的顶部设有倒液口(5)，所述上盖(4)的底部设有喷洒头(6)，所述喷洒头(6)贯穿上盖(4)并与倒液口(5)相导通，所述槽体(1)内设有搅拌装置，所述搅拌装置包括第一电机(8)，所述第一电机(8)位于槽体(1)的一侧，所述第一电机(8)的输出端连接有转动轴(9)，所述转动轴(9)贯穿槽体(1)的一侧并与槽体(1)的另一侧转动连接，所述转动轴(9)上设有若干连接套(16)，所述连接套(16)的两侧均设有若干竖向叶片(11)，所述竖向叶片(11)上固定连接有螺旋式搅拌桨(10)，同侧的所述竖向叶片(11)上固定连接有横向叶片(12)。
【CN209834829U】一种IC芯片自动搬运设备【专利】

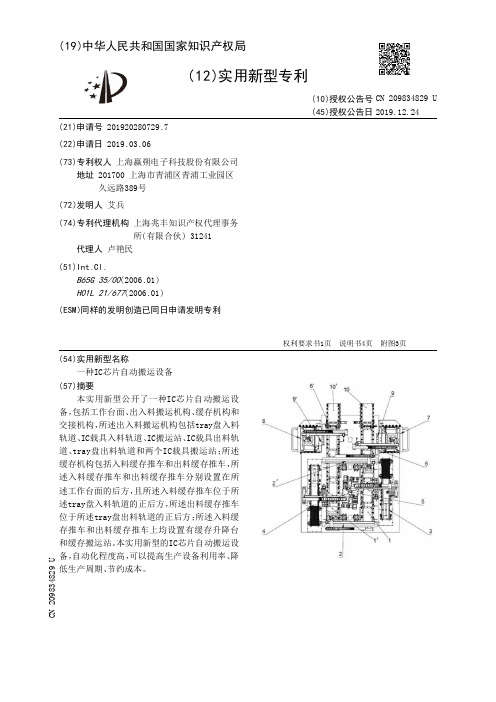

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920280729.7(22)申请日 2019.03.06(73)专利权人 上海赢朔电子科技股份有限公司地址 201700 上海市青浦区青浦工业园区久远路389号(72)发明人 艾兵 (74)专利代理机构 上海兆丰知识产权代理事务所(有限合伙) 31241代理人 卢艳民(51)Int.Cl.B65G 35/00(2006.01)H01L 21/677(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种IC芯片自动搬运设备(57)摘要本实用新型公开了一种IC芯片自动搬运设备，包括工作台面、出入料搬运机构、缓存机构和交接机构，所述出入料搬运机构包括tray盘入料轨道、IC载具入料轨道、IC搬运站、IC载具出料轨道、tray盘出料轨道和两个IC载具搬运站；所述缓存机构包括入料缓存推车和出料缓存推车，所述入料缓存推车和出料缓存推车分别设置在所述工作台面的后方，且所述入料缓存推车位于所述tray盘入料轨道的正后方，所述出料缓存推车位于所述tray盘出料轨道的正后方；所述入料缓存推车和出料缓存推车上均设置有缓存升降台和缓存搬运站。
本实用新型的IC芯片自动搬运设备，自动化程度高，可以提高生产设备利用率、降低生产周期、节约成本。
权利要求书1页 说明书4页 附图3页CN 209834829 U 2019.12.24C N 209834829U权 利 要 求 书1/1页CN 209834829 U1.一种IC芯片自动搬运设备，其特征在于，包括工作台面、出入料搬运机构、缓存机构和交接机构，其中：所述出入料搬运机构包括tray盘入料轨道、IC载具入料轨道、IC搬运站、IC载具出料轨道、tray盘出料轨道和两个IC载具搬运站；所述tray盘入料轨道、IC载具入料轨道、IC载具出料轨道和tray盘出料轨道从右至左依次设置在所述工作台面上，且所述tray盘入料轨道和IC载具入料轨道均由后朝前运动，所述IC载具出料轨道和tray盘出料轨道均由前朝后运动；所述IC搬运站设置在所述IC载具入料轨道和IC载具出料轨道之间的中部，所述两个IC 载具搬运站一一对应地设置在所述IC载具入料轨道和IC载具出料轨道之间的前后侧；所述缓存机构包括入料缓存推车和出料缓存推车，所述入料缓存推车和出料缓存推车分别设置在所述工作台面的后方，且所述入料缓存推车位于所述tray盘入料轨道的正后方，所述出料缓存推车位于所述tray盘出料轨道的正后方；所述入料缓存推车和出料缓存推车上均设置有缓存升降台和缓存搬运站；所述交接机构包括入料交接轨道和出料交接轨道，所述入料交接轨道和出料交接轨道一一对应地与所述IC载具入料轨道的后端和IC载具出料轨道的后端相连；所述IC搬运站、两个IC载具搬运站和缓存搬运站分别包括横向设置的单轴驱动器；所述IC搬运站的单轴驱动器上设置有音圈电机和与其相连的吸嘴；所述IC载具搬运站的单轴驱动器上设置有马达和与其相连的夹爪；所述缓存搬运站的单轴驱动器上设置有马达。
【CN209739834U】一种能够自动补料的补料罐【专利】

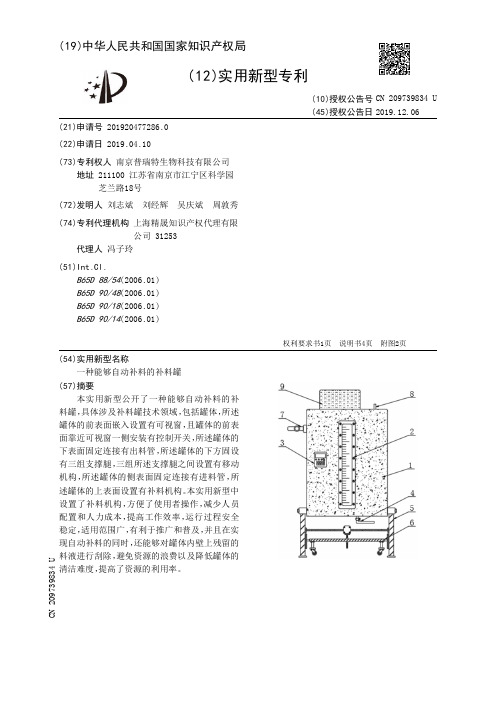

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920477286.0(22)申请日 2019.04.10(73)专利权人 南京普瑞特生物科技有限公司地址 211100 江苏省南京市江宁区科学园芝兰路18号(72)发明人 刘志斌 刘经辉 吴庆斌 周敦秀 (74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 冯子玲(51)Int.Cl.B65D 88/54(2006.01)B65D 90/48(2006.01)B65D 90/18(2006.01)B65D 90/14(2006.01)(54)实用新型名称一种能够自动补料的补料罐(57)摘要本实用新型公开了一种能够自动补料的补料罐，具体涉及补料罐技术领域，包括罐体，所述罐体的前表面嵌入设置有可视窗，且罐体的前表面靠近可视窗一侧安装有控制开关，所述罐体的下表面固定连接有出料管，所述罐体的下方固设有三组支撑腿，三组所述支撑腿之间设置有移动机构，所述罐体的侧表面固定连接有进料管，所述罐体的上表面设置有补料机构。
本实用新型中设置了补料机构，方便了使用者操作，减少人员配置和人力成本，提高工作效率，运行过程安全稳定，适用范围广，有利于推广和普及，并且在实现自动补料的同时，还能够对罐体内壁上残留的料液进行刮除，避免资源的浪费以及降低罐体的清洁难度，提高了资源的利用率。
权利要求书1页 说明书4页 附图2页CN 209739834 U 2019.12.06C N 209739834U权 利 要 求 书1/1页CN 209739834 U1.一种能够自动补料的补料罐，包括罐体(1)，其特征在于：所述罐体(1)的前表面嵌入设置有可视窗(2)，且罐体(1)的前表面靠近可视窗(2)一侧安装有控制开关(3)，所述罐体(1)的下表面固定连接有出料管(4)，所述罐体(1)的下方固设有三组支撑腿(5)，三组所述支撑腿(5)之间设置有移动机构(6)，所述罐体(1)的侧表面固定连接有进料管(7)，所述罐体(1)的上表面设置有补料机构(9)，且罐体(1)的上表面靠近补料机构(9)一侧嵌入设置有气压平衡管(8)，所述罐体(1)的内部固定安装有两根限位杆(25)；所述补料机构(9)包括有保护罩(18)，所述保护罩(18)内部安装有第二正反电机(19)，所述第二正反电机(19)的驱动端固设有第一齿轮(20)，且第二正反电机(19)的一侧沿竖直方向上安装有转动杆(22)，所述转动杆(22)的外部套接有挤压板(23)，所述挤压板(23)的外表面环绕设置有密封圈(24)。
【CN209986381U】一种电路板焊接用辅助装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374102.8(22)申请日 2019.03.23(73)专利权人 苏州安川泰科技有限公司地址 215000 江苏省苏州市苏州工业园区金田路1号东景工业坊27幢(72)发明人 王卫强 (74)专利代理机构 苏州国卓知识产权代理有限公司 32331代理人 刘静宇(51)Int.Cl.B23K 3/08(2006.01)B23K 37/04(2006.01)(54)实用新型名称一种电路板焊接用辅助装置(57)摘要本实用新型公开了一种电路板焊接用辅助装置，包括壳体、第一夹板、限位片、压板和放置仓，所述壳体内部顶部的中间位置处安装有放置仓，且壳体的顶部安装有压板，所述压板的两端皆安装有限位片，且限位片的内部皆设置有限位孔，所述壳体两端正对限位孔位置处皆设置有安装槽，所述安装槽的内部皆安装有限位弹簧。
本实用新型安装有固定弹簧、第一夹板、第二夹板组成的固定机构，固定弹簧的弹性作用使得第一夹板与第二夹板之间的距离能够调节，使第一夹板与第二夹板之间能够放置不同大小的电路板，从而使得装置能够适合不同规格的电路板使用，装置的适用性较强，有利于装置的推广。
权利要求书1页 说明书3页 附图2页CN 209986381 U 2020.01.24C N 209986381U权 利 要 求 书1/1页CN 209986381 U1.一种电路板焊接用辅助装置，包括壳体(1)、第一夹板(2)、限位片(7)、压板(8)和放置仓(11)，其特征在于：所述壳体(1)内部顶部的中间位置处安装有放置仓(11)，且壳体(1)的顶部安装有压板(8)，所述压板(8)的两端皆安装有限位片(7)，且限位片(7)的内部皆设置有限位孔(17)，所述壳体(1)两端正对限位孔(17)位置处皆设置有安装槽(6)，所述安装槽(6)的内部皆安装有限位弹簧(16)，且限位弹簧(16)远离壳体(1)的一端皆安装有与限位孔(17)相互配合的卡块(5)，所述放置仓(11)内部一端的中间位置处安装有固定弹簧(4)，且放置仓(11)内部远离固定弹簧(4)的一端安装有第二夹板(15)，所述固定弹簧(4)靠近第二夹板(15)的一端安装有第一夹板(2)，且第一夹板(2)靠近第二夹板(15)一端的底部设置有第一夹槽(3)，所述壳体(1)内部的两侧皆设置有滑槽(10)，所述滑槽(10)皆通过滑块安装有连接块(20)，所述连接块(20)皆与第一夹板(2)连接。
【CN209533470U】一种硅胶自动出料机【专利】
权利要求书1页 说明书3页 附图2页
CN 209 利 要 求 书
1/1 页
1 .一种硅胶自动出料机，其特征在于，包括机台、裁切装置、针筒装置、定位装置、支架 和驱动装置；所述支架固定设置机台上表面；所述驱动装置安装在支架顶部；所述定位装置 设有2个，一个固定安装在机架上表面，另一个安装在支架上，且两个定位装置同轴设置；所 述针筒装置位于机台与支架之间；所述裁切装置固定安装在机台上。
括机台、裁切装置、针筒装置、定位装置、支架和 驱 动装置 ；所述支架固定设置机台上表面 ；所述 驱 动装置安装在支架顶部 ；所述定位装置设有2 个 ，一个固定安装在机架上表面 ，另一个安装在 支架上 ，且两个定位装置同 轴设置 ；所述针筒装 置位于机台与支架之间 ；所述裁切装置固定安装 在机台上。本实用新型结构简单，使用方便，方便 硅胶原料向 下挤出 ，避免硅胶原料出现返料 ，同 时采用自动裁切保证出来的硅胶太小形态一致， 提高硅胶的品质，进而提高产品的质量。

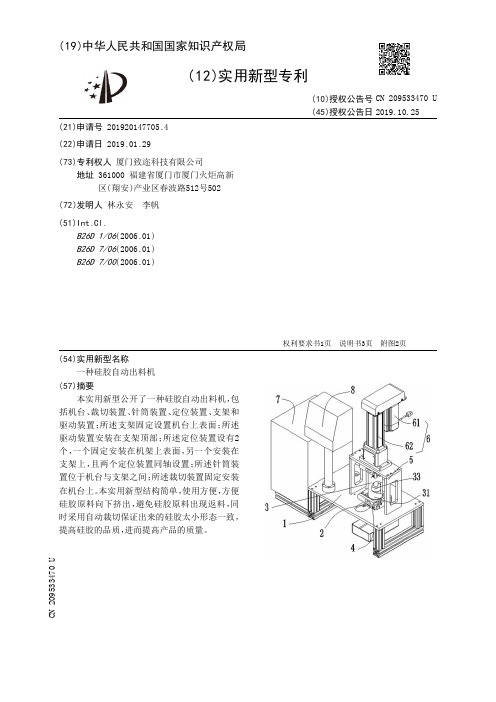

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920147705 .4
(22)申请日 2019 .01 .29
(73)专利权人 厦门致迩科技有限公司 地址 361000 福建省厦门市厦门火炬高新 区( 翔安 )产业区春波路512号502
(72)发明人 林永安 李帆
7 .根据权利要求1所述的一种硅胶自动出料机，其特征在于，所述驱动装置包括伺服驱 动电机和电缸；所述电缸一端与服驱动电机的输出转子构成转动连接，另一端与活塞连接。
2
CN 209533470 U
说 明 书
1/3 页
一种硅胶自动出料机
技术领域 [0001] 本实用新型涉及裁切装置领域，更具体的说，涉及一种硅胶自动出料机。
【CN209834930U】一种材料自动传送装置【专利】

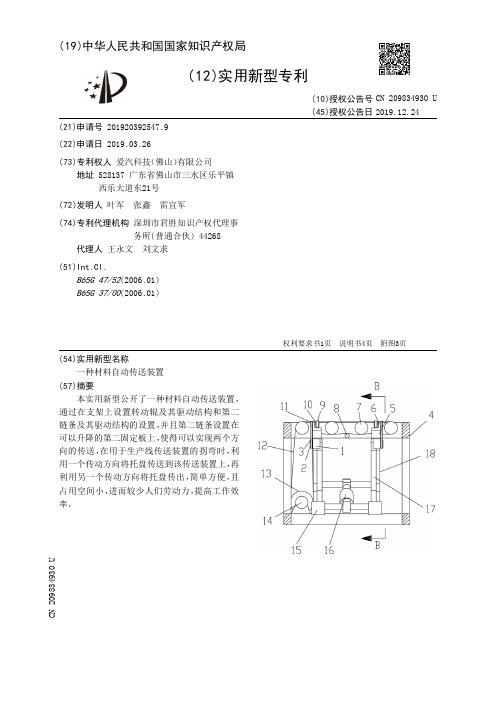

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920392547.9(22)申请日 2019.03.26(73)专利权人 爱汽科技（佛山）有限公司地址 528137 广东省佛山市三水区乐平镇西乐大道东21号(72)发明人 叶军 张鑫 雷宜军 (74)专利代理机构 深圳市君胜知识产权代理事务所(普通合伙) 44268代理人 王永文 刘文求(51)Int.Cl.B65G 47/52(2006.01)B65G 37/00(2006.01)(54)实用新型名称一种材料自动传送装置(57)摘要本实用新型公开了一种材料自动传送装置，通过在支架上设置转动辊及其驱动结构和第二链条及其驱动结构的设置，并且第二链条设置在可以升降的第二固定板上，使得可以实现两个方向的传送，在用于生产线传送装置的拐弯时，利用一个传动方向将托盘传送到该传送装置上，再利用另一个传动方向将托盘传出，简单方便，且占用空间小，进而较少人们劳动力，提高工作效率。
权利要求书1页 说明书4页 附图3页CN 209834930 U 2019.12.24C N 209834930U权 利 要 求 书1/1页CN 209834930 U1.一种材料自动传送装置，其特征在于，包括支架，支架的上端转动连接有多根转动辊，且转动辊一端固定连接有第一齿轮，第一齿轮上啮合有第一链条，第一链条的另一端啮合连接有第一副齿轮，第一副齿轮的中心连接有第一电机，第一电机固定在支架下端； 所述转动辊与转动辊之间且平行于转动辊设有安装板，安装板上沿其长度方向均匀设有多个第二齿轮，第二齿轮啮合连接有第二链条，其中一个第二齿轮上还设有第三齿轮，第三齿轮啮合连接有第三链条，第三链条的另一端啮合连接有第三副齿轮，第三副齿轮的中心连接有第二电机，安装板下方固定有第一固定板，第二电机固定在第一固定板的中部； 第一固定板的一端铰接有第一连杆，另一端可滑动铰接有第二连杆，且第一连杆与第二连杆交叉设置且在交叉处转动连接，第一连杆与第二连杆均连接有第二固定板，且第一连杆下端可滑动连接在第二固定板的一端，第二连杆铰接在第二固定板的另一端，第二固定板固定在支架的下端； 第二固定板的中部交接有气缸，气缸的活塞杆端铰接在第一连杆的下端。
【CN209834314U】一种市场营销辅助对比装置【专利】
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920639912.1
(22)申请日 2019.05.07
(73)专利权人 吉安市华荣电子材料科技有限公
司
地址 343000 江西省吉安市吉安县高新区
西区朝阳路与规划路交叉口
(72)发明人 杜春喜
(51)Int.Cl.
B65B 63/00
(2006.01)
B65B 37/00
(2006.01)
(54)实用新型名称
一种便于使用的助焊剂出料槽
(57)摘要
本实用新型公开了一种便于使用的助焊剂
出料槽，包括箱体和引导板，箱体的内部后端设
置有传送带，且传送带的内部前后两端均设置有
传动辊，同时传送带的上侧左右两端均设置有活
动板，活动板的上表面左右两端均通过限位柱和
限位槽与箱体相互连接，且活动板的上表面中部
固定有控制管，控制管的内部通过控制槽和控制
柱与箱体相互连接，传送带的右侧设置有翻板，
引导板设置在翻板的下侧，引导板的下表面中部
通过连接块与连接板转动连接，连接板的下端通
过连接轴与转盘转动连接，引导板的左右两端均
通过连接柱与套管相互连接。该便于使用的助焊
剂出料槽，便于对助焊剂进行引导分散出料，同
时便于对助焊剂的流量进行调节。
权利要求书1页 说明书4页 附图2页
CN 209834185 U
2019.12.24
C
N
2
0
9
8
3
4
1
8
5
U
1.一种便于使用的助焊剂出料槽，包括箱体（1）和引导板（15），其特征在于：所述箱体
（1）的内部后端设置有传送带（2），且传送带（2）的内部前后两端均设置有传动辊（3），同时
传送带（2）的上侧左右两端均设置有活动板（4），所述活动板（4）的上表面左右两端均通过
限位柱（5）和限位槽（6）与箱体（1）相互连接，且活动板（4）的上表面中部固定有控制管（7），
所述控制管（7）的内部通过控制槽（8）和控制柱（9）与箱体（1）相互连接，且控制管（7）的外
围设置有活动槽（10），所述传送带（2）的右侧设置有翻板（11），且翻板（11）的左端通过转轴
（12）与箱体（1）相互连接，同时翻板（11）的右端下表面通过固定槽（13）与固定杆（14）相互
连接，所述引导板（15）设置在翻板（11）的下侧，且引导板（15）的上表面开设有置物槽（16），
同时引导板（15）的下端通过支撑轴（17）和预留槽（18）与支撑管（19）相互连接，所述引导板
（15）的下表面中部通过连接块（20）与连接板（22）转动连接，且连接块（20）的左右两侧均设
置有凹槽（21），所述连接板（22）的下端通过连接轴（23）与转盘（24）转动连接，且转盘（24）
的左右两端均通过支撑台（25）与箱体（1）相互连接，同时转盘（24）的右端连接有电机（26），
所述引导板（15）的左右两端均通过连接柱（27）与套管（28）相互连接，且套管（28）的内部通
过均通过通孔（29）与立柱（30）相互连接，所述立柱（30）通过容纳槽（31）与箱体（1）相互连
接，且立柱（30）的下端外围包裹有支撑弹簧（32）。
2.根据权利要求1所述的一种便于使用的助焊剂出料槽，其特征在于：所述传送带（2）
的内表面和传动辊（3）的外表面均呈锯齿状结构，且二者啮合连接。
3.根据权利要求1所述的一种便于使用的助焊剂出料槽，其特征在于：所述活动板（4）
通过限位柱（5）和限位槽（6）与箱体（1）构成滑动机构，且活动板（4）关于传送带（2）的垂直
轴线对称分布有两个。
4.根据权利要求1所述的一种便于使用的助焊剂出料槽，其特征在于：所述控制槽（8）
的内表面和控制柱（9）的外表面均呈螺纹状结构，且二者螺纹连接，同时控制柱（9）左右两
端的螺纹方向相反。
5.根据权利要求1所述的一种便于使用的助焊剂出料槽，其特征在于：所述引导板（15）
的上表面纵向均匀分布有置物槽（16），且引导板（15）与箱体（1）的内部底端的夹角呈锐角。
6.根据权利要求1所述的一种便于使用的助焊剂出料槽，其特征在于：所述支撑轴（17）
通过预留槽（18）与支撑管（19）构成伸缩机构，且支撑轴（17）的长度等于转盘（24）的直径长
度。
7.根据权利要求1所述的一种便于使用的助焊剂出料槽，其特征在于：所述套管（28）通
过通孔（29）和支撑弹簧（32）与立柱（30）构成升降机构，且支撑弹簧（32）的初始长度等于立
柱（30）的长度。
权 利 要 求 书
1/1页
2
CN 209834185 U
