《数字电路》译码器和数据选择器实验
译码器和数据选择器
实验四译码器及其应用一、实验目的1.掌握中规模集成译码器的逻辑功能和使用方法2.熟悉数码管的使用二、实验原理译码器是一个多输入、多输出的组合逻辑电路。
它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。
译码器可分为通用译码器和显示译码器两类。
前者又分为变量译码器和代码变换译码器。
1.变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线－4线、3线－8线和4线－16线译码器。
若有n个输入变量，则有2n个不同的组合状态，就有2n个输出端供其使用。
而每一个输出所代表的函数对应于n个输入变量的最小项。
以3线－8线译码器74LS138为例进行分析，图4－1(a)、(b)分别为其逻辑图及引脚排列。
其中A2、A1、A0为地址输入端，0Y～7Y为译码输出端，S1、2S、3S 为使能端。
(a) (b)图4－1 3－8线译码器74LS138逻辑图及引脚排列表4－1为74LS138功能表当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。
当S1＝0，2S＋3S＝X时，或S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。
表4－1二进制译码器实际上也是负脉冲输出的脉冲分配器。
若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器(又称多路分配器)，如图4－2所示。
若在S 1输入端输入数据信息，2S ＝3S ＝0，地址码所对应的输出是S 1数据信息的反码；若从2S 端输入数据信息，令S1＝1、3S ＝0，地址码所对应的输出就是2S 端数据信息的原码。
若数据信息是时钟脉冲，则数据分配器便成为时钟脉冲分配器。
根据输入地址的不同组合译出唯一地址，故可用作地址译码器。
接成多路分配器，可将一个信号源的数据信息传输到不同的地点。
二进制译码器还能方便地实现逻辑函数，如图4－3所示，实现的逻辑函数是 Z ＝C B A C B A C B A ++＋ABC图4－2 作数据分配器 图4－3 实现逻辑函数利用使能端能方便地将两个3/8译码器组合成一个4/16译码器，如图4－4所示。

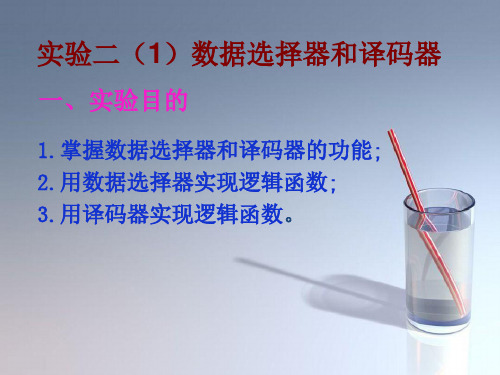

课件：实验二(1)数据选择器和译码器
一、实验目的
1.掌握数据选择器和译码器的功能; 2.用数据选择器实现逻辑函数; 3.用译码器实现逻辑函数。
二、设计任务与要求
1.基本内容 设计一个表决电路。设A为主裁判，B，C，
D为副裁判。只有在主裁判同意的前提下， 三名副裁判中多数同意，比赛成绩才被承认， 否则，比赛成绩不予承认（1为同意，0为不 同意）。 （1）要求用4选1数据选择器(74ls153) 实现。（2）用一片3线-8线译码器 (74LS138)和与非门实现。
74LS138
G2A G2B G1
1 0 000 0 1 1 1 1 1 1 1 1 0 001 1 0 1 1 1 1 1 1 1 0 010 1 1 0 1 1 1 1 1
1 2 3 456 7 8 A B C 使 能 端 Y7 地
1 0 011 1 1 1 0 1 1 1 1 1 0 100 1 1 1 1 0 1 1 1 1 0 101 1 1 1 1 1 0 1 1
*
*
C1
*
*
C2
*
*
*0
* C0
* C1
*
C2
C3 C3
2). 74LS138
输入端 允许 选择
输 出 端 (低有效）
数据输出
G1 G2 C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
Vcc Y0 Y1Y2 Y3 Y4Y5Y6 X 1 X X X 1 1 1 1 1 1 1 1 16 15 14 13 12 11 10 9 0 X X X X 1 1 1 1 1 1 1 1
五、实验报告要求
1. 实验目的。 2. 简述实验原理。 3. 写出设计的实验原理图并标明引脚。 4. 对实验结果进行分析。 5. 思考题。
数字电子逻辑译码器和数据选择器.pdf
五、实验报告要求
1、画出实验电路，把观察到的波形 画在坐标纸上，并标上对应的地址 码。 2、写出 4线-16 线译码器的真值表， 对实验结果进行分析、说明。
预习：实验四、数据选择器及 其应用
实验内容
1、测试数据选择器 74LS151 的逻辑功能。 2、用数据选择器 74LS151 设计三输入多数表决 电路。 3、用数据选择器 74LS151 实现逻辑函数 :
Y
A B C DE F G
13 12 11 10 9 15 14
OA OB OC OD DA DB DC DD 7126
OE
F O
G O
~EL ~BI ~LT
54 3
U2
45 11BD
VDD
5V
数码管的外形及符号
注意：
在实际使用数码管时，每个笔画 段上必须串联一个限流电阻。因 数码管的每段都是由发光二极管 构成，其正向压降通常为 2 ～
2.5V ，点亮电流在 5 ～10mA 之 间，因此限流电阻一般取几百欧 姆。
2、 74LS138 译码器逻辑功能测试
74LS138功能表
3、用 74LS138构成时序脉冲分配器
时序脉冲分配电路连接方法
实验波形图
注意：
CP脉冲从函数信号发生器输出，输出信 号为 TTL信号，用信号源上 SYNC输出端。 信号频率用 A路单频调节，幅度为固定值 5V。 用数字示波器双踪显示，在相应的地址 码上观察并记录输入、输出波形，画在 坐标纸上，注意其相位关系。
实验三 译码器及应用
一、实验目的
掌握译码器逻辑功能和 使用方法 熟悉数码管的使用
二、实验原理
1、译码器的分类： （1）、变量译码器 —二进制译码器
译码器和数据选择器逻辑功能测试和设计
译码器和数据选择器逻辑功能 测试和设计
－－《数字电子技术实验》 主讲教师：张长江 单位名称：浙江师范大学 电子邮箱：zcj74922@
10
五、实验内容
表3 双2-4线译码器逻辑功能
G H L
L L L
B X L
L H H
A X L
H L H
Y0
Y1
Y2
Y3
11
五、实验内容
4、译码器转换
（1）将双2-4线译码器转换为3-8线译码器。 （2）利用双2-4线译码器实现两输入异或并自行设计、测试和 填写验证功能表。（选做）
（2）找到实验箱脉冲信号源中两个不同频率的信号，接 到数据选择器任意两个输入端，将选择端置位，使输出端 可分别观察到这两个不同频率的信号； （3）分析实验结果并总结数据选择器作用并画出波形。 （4）利用双4选1数据选择器74LS153实现实验2的射击 游戏获奖电路，对照表2验证所设计电路是否符合要求。
1）画出转换电路图； 2）在实验箱上接线并验证设计是否正确； 3）设计并填表写该3-8线译码器功能表。 （注意：B是高位、A是低位。）
12
五、实验内容
5、数据选择器的测试及应用 （1）将双4选1数据选择器 74LS153中的一个选择器的输 入输出按照芯片的管脚示意图 连线，测试其功能并填写表4； （注意：B是高位，A是低 位。）
一、实验目的
1. 熟悉集成数据选择器、译码器的逻辑功能测 试和设计方法； 2. 学会用集成数据选择器、译码器进行逻辑设 计。
实验四译码器和数据选择器 ppt课件
输入
A
B
C
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
1
输出 F 0 0 0 1 0 1 1 1
选择器数据输入端
D0=0 D1=C D2=C D3=1
实验四译码器和数据选择器
4.1 利用74LS138实现一位全加器
➢ 列出全加器真值表，并写出逻辑表达式； ➢ 用74LS138和74LS20实现全加器，画出逻辑电路图，
74LS153
1 E A1 1 D3 1 D2 1 D1 1 D0 1Q GND 12345678
E’ A1 A0 Q 1 ×× 0 0 0 0 D0 0 0 1 D1 0 1 0 D2 0 1 1 D3
实验四译码器和数据选择器
• 译码器的每个输出对应一个最小项，变量译码器的输出给出 了全部最小项。只要给出逻辑函数的最小项标准式，无需对 函数化简，利用译码器及与非门可直接实现逻辑函数。
c. 显示译码器：用来驱动辉光数码管、液晶数码管等，如 七段显示译码器。
实验四译码器和数据选择器
实验四译码器和数据选择器
• 数据选择器又叫“多路开关”。数据选择器在地址码（或叫选择 控制）电位的控制下，从几个数据输入中选择一个并将其送到一 个公共的输出端，数据选择器的功能类似一个多掷开关。
16 15 14 13 12 11 10 9 VCC 2 E A0 2D3 2 D2 2 D1 2 D0 2Q
实验四译码器和数据选择器
实验四译码器和数据选择器
➢熟悉集成译码器和数据选择器。 ➢了解集成译码器和数据选择器应用。
实验四译码器和数据选择器
• 74LS153（1片） • 74LS138（1片） • 74LS00（1片） • 74LS20（1片）
实验3 编码器、译码器和数据选择器应用
× × × L H H H H H L H H H H H H
3.2
74LS138逻辑功能测试 逻辑功能测试
输 G1 G2 A G2 B 入 C B A Y0 Y1 Y2 输 Y3 Y4 出 Y5 Y6 Y7
× × L H H H H H H H H
H × × L L L L L L L L
× H × L L L L L L L L
g
f a
a
b
f e
g
b c
d e d c
300O
p p
输
入 D × × 0 0 0 0 0 1 × 1 1 C × × 0 0 0 1 1 0 × 0 1 B × × 0 0 1 0 1 0 × 1 1 A × × 0 1 1 1 1 1 × 0 1
输 出
CA
EL ×
BI × 0 1 1 1 1 1 1 1 1 1
输 出
CA
× 8 消隐 0 1 3 5 7 9 9 消隐 消隐
5 4 3 7 1 2 6
~EL ~BI ~LT BCD/7SEG DA OA 13 DB OB 12 DC OC 11 DD OD OE OF OG 10 9 15 14
×
A B C D E FG
0 0 0 0 0 0 1 0 0
4511BD_5V
× H × × × × L H H H
× H × × × L H H H L
× × × H H H L H H L H H H H
H H L L L L H H H H
H H L L H H L L H H
H H L H L H L H L H
H H L L L L L L L L
H L H H H H H H H H
山东交通学院译码器和数据选择器实验报告
实验十译码器和数据选择器一、实验目的1、熟悉集成译码器。
2、了解集成译码器应用。
二、实验原理译码器是将给定代码译成相应状态的电路。
双2-4线集成变量译码器74LS139如图10-1所示。
每个2-4线译码器有两个输入端（A、B）和四个输出端（Y0、Y1、Y2、Y3）。
两个输入端可以输入四种数码，即00、01、10、11，对应的四种输出状态是0111、1011、1101、1110。
G为使能端，当G=0时，译码器能正常工作，当G=1时，不能工作，输出端全部为高电平（即“1”）。
数据选择器有多个输入，一个输出。
其功能类似单刀多掷开关，故又称多路开关（MUX）。
在控制端的作用下可从多路并行数据中选择一路送输出端。
双4选1数据选择器74LS153如图10-2所示。
以其中的一个数据选择器为例，C0、C1、C2、C3为输入端，可同时输入四种不同的数据（信号），Y为被选中的数据的输出端，G为使能端（低电平时工作），A、B为选择控制端。
设四个输入端的输入信号分别为C0、C1、C2、C3则其功能如表10-1所示。
三、实验仪器及材料1、双踪示波器2、器件74LS139 双2—4线译码器 1片74LS153 双4选1数据器 1片74LS00 二输入端四与非门 1片四、实验预习要求1、复习有关译码器和数据选择器的原理。
2、根据实验任务，画出所需的实验线路及记录表格。
五、实验内容及步骤1、译码器功能测试将74LS139译码器按图10-1，接线，按表10-2输入电平分别置位，填写输出状态表图10-1 74LS139译码器表10-22、译码器转换将双2—4线译码器转换为3—8线译码器。
（1）画出转换电路图。
（2）在实验仪上接线并验证设计是否正确。
（3）设计并填写该3—8线译码器功能表，画出输入、输出波形。
3、数据选择器的测试及应用将双4选1数据选择器74LS153参照图10-2接线，测试其功能并填写功能表。
（1）将选择端1（G）、2（B）、14（A）脚接逻辑电平开关；（2）将实验仪脉冲信号源中固定连续脉冲4个不同频率的信号接到数据选择器4个输入端：3（250KHz）、4（100KHz）、5（10KHz）、6（1KHz）；将选择端置位，使输出端7（1Y）接示波器，可分别观察到4种不同频率脉冲信号。
数据选择器和译码器实验报告
竭诚为您提供优质文档/双击可除数据选择器和译码器实验报告篇一：实验二译码器与数据选择器的功能测试及应用(实验报告)实验2译码器与数据选择器的功能测试及应用一.实验目的与要求（5分）1.掌握中规模集成译码器与数据选择器的逻辑功能和使用方法；2.学习用集成译码器与数据选择器构成组合逻辑电路的方法。
三、实验原理与内容（20分）1.译码器（1）译码与译码器的概念译码是编码的反过程，是将给定的二进制代码翻译成编码时赋予的原意，实现译码功能的电路称为译码器。
（2）译码器分类译码器分为通用译码器（包括二进制、二─十进制译码器）与显示译码器（包括TTL共阴显示译码器、TTL共阳显示译码器等）两大类。
（3）利用译码器实现组合逻辑函数二进制、二─十进制译码器的输出端的逻辑式是以输入变量最小项(取反)的形式，故这种译码器也叫最小项译码器，利用最小项译码器可以实现简单的组合逻辑电路。
2.数据选择器（1)数据选择器概念与功能数据选择器可以实现从多路数据传输中选择任何一路信号输出，选择的控制由地址码决定。
数据选择器可以完成很多的逻辑功能，例如函数发生器、并串转换器、波形产生器等。
（2）用数据选择器实现组合逻辑函数选择器输出为标准与或式，含地址变量的全部最小项。
例如四选一数据选择器输出如下：Y=A1A0D3+A1A0D2+A1A0D1+A1A0D0而任何组合逻辑函数都可以表示成为以上的表示形式，故可用数据选择器实现。
四．实验步骤与记录（30分）1.译码器74Ls139功能测试测试译码器74Ls139中任意一组2-4线译码器的功能，其中译码器的输入端s、A1、A0接拨码开关输出口，输出Y0~Y3接发光管。
改变拨码开关开关的状态，观察输出，写出Y0~Y3的输出。
实验电路图如下：（请同学们完善，要求用铅笔做图)2.用译码器实现逻辑函数F=Abc+Abc。
用拨码开关开关输入信号A、b、c，发光二极管观察输出F。
实验电路图如下：（请同学们完善，要求用铅笔做图)3.用8选1数据选择器74Ls151实现函数F=Abc+Abc+Abc+Abc，用拨码开关开关输入信号A、b、c，发光二极管观察输出F。
3 实验三数据选择器和译码器
实验三、数据选择器和译码器
一、实验目的
1、熟悉数据选择器的逻辑功能。
2、掌握译码器的逻辑功能。
二、实验所用仪器和芯片
1、双4选1数据选择器74LS153 1片
2、双2-4线译码器74LS139 1片
3、TEC-5实验系统 1台
4、示波器 1台
三、实验内容
1、测试74LS153中一个4选1数据选择器的逻辑功能。
4个数据输入引脚C0-C3分别接实验台上的500KHz、50KHz、5KHz、电平开关。
变化数据选择引脚A、B和使能引脚G的电平，产生8种不同的组合。
观测每种组合下，数据选择器的输出波形。
2、测试74LS139中一个2-4译码器的逻辑功能。
4个译码输出引脚Y0-Y3接电平指示灯。
改变引脚G、B、A的电平，产生8种组合。
观测并记录指示灯的显示状态。
*3、测试74LS139中2-4译码器的输出作为数码管（右边5个之一）的输入。
改变引脚G、B、A的电平，观察并记录数码管的显示。
四、实验报告要求
1、画出实验接线图。
2、根据实验结果写出74LS139的真值表。
3、根据实验结果写出74LS153的真值表。
4、分析74LS139和74LS153中引脚G的功能。
*5、根据实验结果写出引脚G、B、A的电平变化时，数码管的显示规律。
实验4 数据选择器和译码器
二.实验原理
用数据选择器实现全加器逻辑电路图：
指示灯 指示灯
数据开关 数据开关
数据开关
2018/11/27
7
二.实验原理
2.译码器
1）基本功能：将二进制代码译成对应的输出信号。
例：3—8线译码器74LS138 S A , S B , SC 是三个使能端， S A高电平有效， A2 , A1 , A0是三个选择 S B , S C 低电平有效，
使能输入 选择输入
数 据
输 入
2018/11/27
3
二.实验原理
74LS153逻辑符号及功能表
选通 选择输入 A1 A0 × 0 1 × × × × × × D0 × × × 0 1 × × × × 数据输入 D1 × × × × × 0 1 × × D2 × × × × × × × 0 1 D3 输出
例：用74LS138 和与非门设计一个全加器
设计思路： ①写出全加器的真值表
②有真值表写出全加器的逻辑表达式 ③观察本位和Si和进位Ci分别由哪几个最小项之和组 成，与译码器输出相对应 ④根据上面的结果接线
2018/11/27
10
二.实验原理
全加器的逻辑表达式： 译码器输出代码
Si Ai Bi Ci 1 Ai Bi C i 1 Ai Bi C i 1 AiBi Ci 1
0
1 1 1
1
0 0 1
1
0 1 0
0
1 0 0
1
0 1 1
Y A1 A0 D0 A1 A0 D1 A1 A0 D2 A1 A0 D3
1
1
1
1
1
③ 将上式与4选数据选择器的输出表达式相比较，可令数据选择器的输入 A1 = Ai，A0 = Bi，1D0 = 1D3 = Ci―1，1D1 = 1D2 = Ci-1，2D0 = 0， 2D1 = 2D2 = Ci―1，2D3 = 1，则1Y = Si，2Y = Ci。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数字电路》译码器和数据选择器实验
一、实验目的
1、熟悉集成译码器。
2、了解集成译码器应用。
二、实验原理
译码器是将给定代码译成相应状态的电路。
双2-4线集成变量译码器74LS139如图10-1所示。
每个2-4线译码器有两个输入端（A、B）和四个输出端（Y
、
Y 1、Y
2
、Y
3
）。
两个输入端可以输入四种数码，即00、01、10、11，对应的四种输
出状态是0111、1011、1101、1110。
G为使能端，当G=0时，译码器能正常工作，当G=1时，不能工作，输出端全部为高电平（即“1”）。
数据选择器有多个输入，一个输出。
其功能类似单刀多掷开关，故又称多路开关（MUX）。
在控制端的作用下可从多路并行数据中选择一路送输出端。
双4选1数据选择器74LS153如图10-2所示。
以其中的一个数据选择器为例，
C 0、C
1
、C
2
、C
3
为输入端，可同时输入四种不同的数据（信号），Y为被选中的数
据的输出端，G为使能端（低电平时工作），A、B为选择控制端。
设四个输入端
的输入信号分别为C
0、C
1
、C
2
、C
3
则其功能如表10-1所示。
表10-1 74LS153功能表
三、实验仪器及材料
1、双踪示波器
2、器件
74LS139 双2—4线译码器 1片
74LS153 双4选1数据器 1片
74LS00 二输入端四与非门 1片
四、实验预习要求
1、复习有关译码器和数据选择器的原理。
2、根据实验任务，画出所需的实验线路及记录表格。
五、实验内容及步骤
1、译码器功能测试
将74LS139译码器按图10-1，接线，按表10-2输入电平分别置位，填写输出状态表
图10-1 74LS139译码器表10-2
2、译码器转换
将双2—4线译码器转换为3—8线译码器。
（1）画出转换电路图。
（2）在实验仪上接线并验证设计是否正确。
（3）设计并填写该3—8线译码器功能表，画出输入、输出波形。
3、数据选择器的测试及应用
将双4选1数据选择器74LS153参照图10-2接线，测试其功能并填写功能表。
（1）将选择端1（G）、2（B）、14（A）脚接逻辑电平开关；
（2）将实验仪脉冲信号源中固定连续脉冲4个不同频率的信号接到数据选择器4个输入端：3（250KHz）、4（100KHz）、5（10KHz）、6（1KHz）；将选择
端置位，使输出端7（1Y）接示波器，可分别观察到4种不同频率脉冲信号。
（3）分析上述实验结果并总结数据选择器作用。
图10-2 表10-3
六、实验报告
1、画出实验要求的波形图。
2、画出实验内容2、3的接线图。
3、总结译码器和数据选择器的使用体会。
