电子电路设计中的常见设计方法与技巧

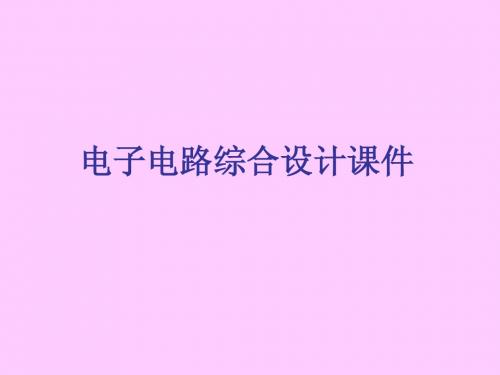

电子电路综合设计课件
电子电路抗干扰技术简介 一、基本概念
⒈ 噪声
⒉ 干扰
除有用信号以外的电子信号的总称。
外部噪声和无用信号在接受中造成的骚扰 干扰信号可在不损害信息的前提下与有用 ①噪声很难消除 ；②采取必要措施
⒊ 电磁兼容 信号共存。
⒋ 抗干扰技术内涵
使干扰减小到最低限度。
二、噪声对电路作用的形态
⒈串模噪声
U
Un
RL Us Us Un RL
Us
t O
a)实际电路
b）等效电路
c)串模噪声波形
2
3
⒉共模噪声
A
Un Us RL Us
A
RL
U A Us
B
B
R Un Un
B t O
a）实际电路
b）等效电路
c）共模噪声波形
三、抗干扰三要素
电路受干扰的程度 G—— 噪声发声源的强度 C—— 噪声源通过某种途径传到受干扰处的耦合因数 I—— 受干扰电路的抗干扰性能
①满足系统功能和性能指标要求。 ②电路简单。 ③电磁兼容性好。 ④可靠性高。 ⑤系统集成度高。 ⑥调试简单方便。 ⑦生产工艺简单。 ⑧操作简便 ⑨性价比高。
⒉电子系统的设计方法
①自顶向下的设计方法 ②自低向上的设计方法 ③自顶向下为主、自低 向上为辅的设计方法。
返 回 修 改
要求的 技术指标
系统级
整个系统是一模数混合电路。
二、划分系统模块
⒈由于电压值调整要求低至零且保护限流值可调，所以不能 用集成三端稳压器。 ⒉由于调压范围较大，为保证调整管的功耗不超过允许功耗， 所以稳压电路除常规环节外应有初调环节。
综合设计题目二 温度报警器
某养殖场为监测室温，需安装一台温度报警器，要求 当温度达到30℃时，分别由扬声器和发光二极管发出声、光 报警信号。请设计该报警器，设计内容包含稳要电源。
滤波电路设计去除噪声和干扰的方法与技巧
滤波电路设计去除噪声和干扰的方法与技巧在电子器件和电路设计中，噪声和干扰是普遍存在的问题，它们给数据传输和信号处理带来了不利的影响。
为了解决这一问题，滤波电路被广泛应用于各种电子设备中，以去除噪声和干扰。
本文将介绍滤波电路设计中去除噪声和干扰的一些常用方法与技巧。
一、低通滤波器低通滤波器是一种能够通过只允许低频信号通过而去除高频信号的滤波器。
在滤波电路设计中，低通滤波器常常用来去除高频噪声和干扰。
其中，常用的低通滤波器包括RC低通滤波器和二阶巴特沃斯低通滤波器等。
1. RC低通滤波器RC低通滤波器是最简单的一种低通滤波器，它由一个电阻和一个电容组成。
在设计RC低通滤波器时，可以通过调整电阻和电容的数值来滤除不同频率的噪声和干扰。
一般情况下，较大的电阻和电容值会使得滤波器的截止频率较低，从而去除更高频的噪声和干扰。
2. 二阶巴特沃斯低通滤波器二阶巴特沃斯低通滤波器是一种常用的滤波器设计，它能够提供更陡峭的滚降斜率和更好的抑制高频噪声和干扰的能力。
在设计二阶巴特沃斯低通滤波器时，可以根据需要选择合适的电容和电感数值，并通过合理的电路布局和滤波器阻抗匹配来提高滤波效果。
二、高通滤波器高通滤波器是一种能够通过只允许高频信号通过而去除低频信号的滤波器。
在滤波电路设计中，高通滤波器常常用来去除低频噪声和干扰。
常见的高通滤波器有RC高通滤波器和二阶巴特沃斯高通滤波器等。
1. RC高通滤波器RC高通滤波器与RC低通滤波器相似，只是传输的频率范围相反。
在RC高通滤波器中，较小的电阻和电容值会使得滤波器的截止频率较高，从而去除更低频的噪声和干扰。
因此，在滤波电路设计时，可以根据需要选择合适的数值以满足去除低频噪声和干扰的要求。
2. 二阶巴特沃斯高通滤波器与二阶巴特沃斯低通滤波器类似，二阶巴特沃斯高通滤波器也能够提供更陡峭的滚降斜率和更好的抑制低频噪声和干扰的能力。
通过合理的设计和电路参数的选择，二阶巴特沃斯高通滤波器能够满足更高要求的高频信号滤波。
高频电路设计布线技巧,您需要知道这十项规则
高频电路设计布线技巧，您需要知道这十项规则如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ，而且工作在这个频率之上的电路已经占到了整个电子系统一定的份量（比如说1/3），通常就称为高频电路。
高频电路设计是一个非常复杂的设计过程，其布线对整个设计至关重要！【第一招】多层板布线高频电路往往集成度较高，布线密度大，采用多层板既是布线所必须，也是降低干扰的有效手段。
在PCB Layout阶段，合理的选择一定层数的印制板尺寸，能充分利用中间层来设置屏蔽，更好地实现就近接地，并有效地降低寄生电感和缩短信号的传输长度，同时还能大幅度地降低信号的交叉干扰等，所有这些方法都对高频电路的可靠性有利。
有资料显示，同种材料时，四层板要比双面板的噪声低20dB。
但是，同时也存在一个问题，PCB 半层数越高，制造工艺越复杂，单位成本也就越高，这就要求我们在进行PCB Layout时，除了选择合适的层数的PCB板，还需要进行合理的元器件布局规划，并采用正确的布线规则来完成设计。
【第二招】高速电子器件管脚间的引线弯折越少越好高频电路布线的引线最好采用全直线，需要转折，可用45度折线或者圆弧转折，这种要求在低频电路中仅仅用于提高铜箔的固着强度，而在高频电路中，满足这一要求却可以减少高频信号对外的发射和相互间的耦合。
【第三招】高频电路器件管脚间的引线越短越好信号的辐射强度是和信号线的走线长度成正比的，高频的信号引线越长，它就越容易耦合到靠近它的元器件上去，所以对于诸如信号的时钟、晶振、DDR的数据、LVDS线、USB 线、HDMI线等高频信号线都是要求尽可能的走线越短越好。
【第四招】高频电路器件管脚间的引线层间交替越少越好所谓引线的层间交替越少越好是指元件连接过程中所用的过孔（Via）越少越好。
据侧，一个过孔可带来约0.5pF的分布电容，减少过孔数能显著提高速度和减少数据出错的可能性。
【第五招】注意信号线近距离平行走线引入的串扰高频电路布线要注意信号线近距离平行走线所引入的串扰，串扰是指没有直接连接的信号线之间的耦合现象。
sto电路设计
STO电路设计1. 概述STO（Signal Transfer Optimization）电路设计是一种优化信号传输的电路设计方法，旨在提高电路的性能和可靠性。
在现代电子设备中，信号传输是非常重要的，因此STO电路设计在电子领域中得到了广泛的应用。
STO电路设计主要关注以下几个方面：•信号传输的速度和稳定性•电路的功耗和噪声•电路的布局和布线•电路的抗干扰能力本文将详细介绍STO电路设计的一些基本原理和方法。
2. STO电路设计的基本原理STO电路设计的基本原理是通过优化信号传输路径和电路结构，最大程度地减少信号传输中的功耗和噪声，并提高信号传输的速度和稳定性。
以下是一些常用的STO电路设计原理：2.1 信号传输路径优化在设计电路时，需要考虑信号传输路径的长度和布局。
较长的信号传输路径会导致信号传输的延迟和损耗增加，因此需要尽量缩短信号传输路径，并采用合适的布局方式来降低信号传输的噪声。
2.2 电路结构优化电路结构的优化主要包括选择合适的电子元件和组件，以及设计合理的电路拓扑结构。
合适的电子元件和组件可以提高电路的性能和可靠性，而合理的电路拓扑结构可以降低信号传输的功耗和噪声。
2.3 信号传输速度优化信号传输速度的优化是STO电路设计的重要目标之一。
通过选择合适的信号传输方式（如并行传输或串行传输）、合理设计电路布线和优化信号传输路径，可以提高信号传输的速度。
2.4 电路抗干扰能力优化电路的抗干扰能力是指电路对外界干扰的抵抗能力。
在STO电路设计中，需要考虑电路的抗干扰能力，采取一些措施来降低电路对干扰的敏感性，如增加屏蔽层、减少信号线的长度等。
3. STO电路设计的方法STO电路设计的方法包括以下几个方面：3.1 仿真和优化在进行STO电路设计之前，可以通过仿真软件进行电路的仿真和优化。
通过仿真可以快速评估电路的性能和可靠性，并找到一些改进的方向。
在优化过程中，可以根据仿真结果对电路进行调整和改进。
ic设计中面积优化的方法与技巧
ic设计中面积优化的方法与技巧IC设计中面积优化的方法与技巧在集成电路（IC）设计中，面积优化是一项关键任务。
随着电子器件的不断发展，要求在有限的空间内集成更多的功能和性能。
因此，设计工程师需要采用各种方法和技巧来最大程度地减小芯片的面积，以实现更高的性能和更低的成本。
本文将介绍一些常用的面积优化方法与技巧。
1. 线宽与间距优化在IC设计中，通过优化线宽和间距的选择，可以显著减小芯片的面积。
通常情况下，线宽和间距越小，芯片的面积就越小。
然而，线宽和间距过小可能导致电路的可靠性和性能问题。
因此，在进行优化时，需要权衡面积和性能之间的关系。
2. 布局优化布局优化是另一个重要的面积优化技巧。
通过合理的布局设计，可以最大程度地利用芯片的空间，减小电路的面积。
例如，将相关的电路模块放置在靠近一起的位置，可以减少电路之间的连线长度，从而减小面积。
此外，布局优化还包括通过合理的组织和排列电路元件，减少芯片中的空白区域。
3. 逻辑优化逻辑优化是通过改进电路的逻辑结构来减小芯片的面积。
通过优化逻辑门的数量和类型，可以减少电路的复杂度，从而减小面积。
例如，通过合并多个逻辑门或使用更简单的逻辑结构，可以减少芯片中的逻辑门数量，从而减小面积。
4. 数据压缩与编码数据压缩与编码是一种常用的面积优化方法。
通过使用压缩和编码算法，可以将数据在芯片上的存储和传输中进行压缩，从而减小存储器和通信电路的面积。
例如，使用哈夫曼编码可以显著减小数据存储器的面积。
5. 多功能电路设计多功能电路设计是一种将多个功能集成在一个电路中的面积优化方法。
通过将多个功能模块集成在一个电路中，可以减小电路的数量和面积。
这种方法通常用于具有相似功能的电路模块，例如数字信号处理器（DSP）。
6. 低功耗设计低功耗设计也可以间接减小芯片的面积。
低功耗设计通常包括采用低功耗电路结构和算法，以及优化电源管理和时钟管理策略。
通过减小电路的功耗，可以减小芯片的散热需求，从而减小散热器和散热风扇的面积。
电子电路设计制作常用调试方法与步骤
• 7•本文分析电子电路设计制作中的常用调试方法和调试步骤。
目前电子电路在实际设计过程中需要工作人员对调试环节给予一定的重视，电子电路设计中合理的调试能够为设计质量的提升起到辅助作用。
只有电子电路设计内部具有正确的调试步骤才可以促使电子电路设计满足预期需求。
近几年我国社会经济的发展和进步使社会对于电子电路设计的要求不断提升，为了使电子电路设计满足当下社会需求，就需要采取正确的调试方法，提升电子电路设计质量。
在电子电路设计调试过程中，工作人员应该按照标准调试步骤操作，避免由于调试方法错误降低调试质量，影响电子电路设计制作。
1 电子电路设计制作中调试方法及工具介绍1.1 电子电路设计制作中调试方法电子电路设计作为电子工业中较为重要的专业之一，需要工作人员在使用电子技术的时候对电子电路设计进行合理的规划，使其能够有效安排各个电路安装过程，促使理论与实践相结合。
在这种情况下，工作人员会使其主观想象转变为客观，这时就实现了合理的电路设计过程，将其想象转变为现实。
也正是因为这一转变使工作人员发现电子技术在日常生活中存在的无限可能。
基于理论实践，工作人员可以对其展开理论设计验证，进一步完善理论设计内容，对其不断优化，更好的完善相关系统指标。
电子电路的调试主要是为了满足前期计划目标，因此这时可以在满足目标的情况下对其展开合理的分析、判断、测量，保证此系列操作的完整性。
电子电路设计内部调试可以使工作人员及时找出系统内部存在的问题，便于其采取合理的技术对其不断完善。
电子电路设计调试属于电子设备内部的关键环节，可以在接受调试后使装置达到最佳效果，符合预设目标。
辽宁经济职业技术学院 英 玉电子电路设计制作常用调试方法与步骤1.2 电子电路设计制作中调试工具介绍目前工作人员在开展电路调试的过程中需要选择正确的调试工具，其中主要分为万用表，示波器，信号发生器。
首先，工作人员在开展电子电路设计调试的时候可以使用万用表测量交流、直流电流，电阻，电容，半导体，二极管，三极管数据参数，并合理判断引脚。
电子电路设计中的时序优化方法
电子电路设计中的时序优化方法时序优化在电子电路设计中扮演着至关重要的角色，它能够提高电路的性能和可靠性。
时序指的是电子电路中的信号在各个元件间传输的时间关系。
本文将探讨几种常见的时序优化方法，以帮助读者更好地理解和应用于电子电路设计。
一、时序优化的重要性时序优化是电子电路设计中一个重要的步骤，它可以帮助设计师充分利用硬件资源，提高电路的性能和可靠性。
在大多数电路中，信号的传输时间对整个系统的工作频率和性能有直接影响。
因此，通过时序优化可以使电路在满足设计需求的前提下提高性能，从而实现更高的工作频率和更低的延迟。
二、时序优化的方法1. 硬件资源的合理选择在电子电路设计中，选择合适的硬件资源可以显著影响时序性能。
例如，使用较快的逻辑门、高速缓存以及快速的存储器可以降低信号传输的延迟。
此外，还可以考虑使用专用集成电路（ASIC）或现场可编程门阵列（FPGA）等特定硬件，以满足更严格的时序要求。
2. 时钟频率的优化时钟频率是电子电路中至关重要的参数，它直接决定了信号在电路中传输的速度。
通过优化时钟频率，可以减少信号传输的延迟和冲突。
一种常见的优化方法是通过合理划分时钟域，降低时钟干扰和噪声。
此外，采用高速时钟、减少时钟分频因子等方式也能有效提高电路性能。
3. 前后端优化策略在电子电路设计中，前端和后端的协同优化可以提高整个设计的时序性能。
前端设计包括逻辑综合和优化，后端设计则包括布局布线等步骤。
通过优化逻辑综合和布局布线，可以减少冒险、缩短信号传输路径、降低信号延迟等。
通过采用先进的自动布局布线工具，可以更好地满足时序约束，并提高电路的性能。
4. 时序分析与约束时序分析和约束是时序优化的关键步骤。
通过对电路进行静态时序分析，可以发现潜在的冒险、时钟不稳定和时序违规等问题。
应用合适的时序约束可以确保电路设计满足性能需求。
时序约束应包括信号延迟、时钟时间约束、最大频率等。
通过精确的时序分析和约束，可以帮助设计师发现和解决时序问题，从而达到时序优化的目的。
电路电磁兼容性设计如何设计抗干扰和抗辐射电路
电路电磁兼容性设计如何设计抗干扰和抗辐射电路电磁兼容性（Electromagnetic Compatibility, EMC）是指电子设备在相互干扰和和外界电磁环境下能够正常工作的能力。
在电子产品的设计中，抗干扰和抗辐射电路的设计是确保电子设备在各种电磁环境下能够稳定运行的重要因素。
本文将讨论电路电磁兼容性设计中如何设计抗干扰和抗辐射电路。
一、抗干扰电路设计抗干扰电路设计是为了减少电子设备对外界电磁噪声的敏感度，防止其发生故障或误操作。
以下是几种常见的抗干扰电路设计方法：1. 电源线滤波器：通过在电源输入端添加滤波电路，能够滤除掉电源线上的高频噪声，减小对电子设备的影响。
2. 地线设计：良好的接地设计可以有效地抑制干扰信号的传播，例如通过增加接地电感和接地电容，形成低阻抗的接地路径。
3. 屏蔽设计：在电路板的设计中，使用屏蔽罩或金属层来遮蔽电子设备内部的干扰源，从而降低对周围环境的干扰。
4. 布线设计：合理的布线可以减少信号间的串扰，例如将高频信号线和低频信号线分开布置，避免相互干扰。
5. 过压保护设计：在电路中添加适当的过压保护电路，可以避免由于外界电磁干扰引起的过压情况，保护电子设备的正常工作。
二、抗辐射电路设计抗辐射电路设计是为了减少电子设备对外界电磁辐射的敏感度，防止其自身辐射对其他设备和系统造成干扰。
以下是几种常见的抗辐射电路设计方法：1. 圆孔规则：根据电磁波波长和孔洞尺寸之间的关系，设计合理大小的圆孔，使其具有较好的屏蔽性能。
2. 接地设计：良好的接地设计可以有效地将电磁辐射信号导入地面，减小辐射功率。
3. 电磁辐射滤波器：通过添加辐射滤波器，限制高频电流在电路中的传播，减少辐射发射。
4. 屏蔽设计：在电路板设计中增加屏蔽层或屏蔽导线，使电磁辐射局限在设备内部，减少对外界的辐射。
5. 地面平面分割：通过将地面平面划分为小的分区，降低不同分区之间电荷的流动速度，减小辐射功率。
三、电路模拟与仿真为了更好地评估电路的电磁兼容性性能，可以使用电磁仿真软件对电路进行模拟和仿真。
电路中的电流放大与调制方法
电路中的电流放大与调制方法电流放大是电子电路设计中的一项重要内容，它能够有效地提高电路的输出功率和信号质量。
同时，电流调制也有助于改变电路中的信号特性，使其适应不同的应用需求。
在本文中，将介绍电路中的电流放大与调制方法，帮助读者更好地理解和应用这些技术。
一、电流放大方法1. 直流放大器直流放大器是最基本的电流放大装置。
它通常由一个放大器管和适当的偏置电路组成。
当输入信号为直流电流时，放大器会根据控制电压的变化来放大电流的幅值。
直流放大器广泛应用于自动控制系统、传感器和测量仪器等领域。
2. 交流放大器交流放大器主要用于放大交流信号，将小幅度的输入信号放大到输出电流较大的程度。
其中，常见的交流放大器包括共射放大器、共集放大器和共基放大器等。
这些放大器可以通过调整电路参数来实现不同的放大倍数和频率特性，以满足不同的应用需求。
3. 功率放大器功率放大器是一种专门用于放大高功率信号的装置。
它通常由多个放大器管组成，能够提供较大的输出功率。
功率放大器广泛应用于音响系统、无线通信和雷达系统等高功率输出的场合。
二、电流调制方法1. 脉冲调制脉冲调制是一种常见的电流调制方法，常用的脉冲调制技术包括脉冲宽度调制(PWM)和脉冲位置调制(PPM)等。
脉冲调制通过调整脉冲的宽度或位置来改变输出电流的特性，以满足特定的应用要求。
2. 幅度调制幅度调制是一种通过调整信号的幅度来改变输出电流的方法。
常见的幅度调制技术包括调幅(AM)和均衡调幅(ASK)等。
幅度调制在无线通信和广播等领域中被广泛应用，能够提高信号的传输质量和覆盖范围。
3. 频率调制频率调制是一种通过调整信号的频率来改变输出电流的方法。
常见的频率调制技术包括频率调制(FM)和频率移位键控(FSK)等。
频率调制广泛应用于调频广播、卫星通信和音频处理等方面。
总结：电路中的电流放大与调制方法是电子电路设计中的重要内容。
通过合理选择和应用不同的放大器和调制器，可以实现电路信号的放大和调整，提高信号的质量和适应性。
电子技术单元电路的设计方法研究
第二种就是单元 电路的级联设计方法 。 在将 各个分单元的 电路设计好后， 就要设计他们之间的级联 图了， 一些涉及 的是模
一些 是数字 电路 的联 系， 更多的是两 者结合的 技术严格， 为了将电子 电路设计 的水平不断的进行提高， 我们 电 拟 电路 的联 系， 综合 电路 ， 这些 电路总体是要提高电路 的放 大倍数和提高其负 子工程 师就要对单元 电路进行设计的研 究， 通过这些来增加单 载 能力， 因此 ， 我们设计 时要综合考虑对 电路进行匹配设计。 在 元 电 路 的经 验 。 耦 合信 号的设计 中， 要考虑不 同耦合种类 的相 互影响， 对 电路
３ 单元 电路 的设 计 步骤 和方法
３ ． １单元电路的设计步骤
进行 最优设计。 对于 电路 中的时序配合， 要总体 的先 对系 统进
在传 统的电路设计时， 一般的步骤有三 步。 单元 电路在设 计上也一样 ， 都是明确设计任务、 计算单元 电路的参数 以及画出 最后的单元电路 图。 在单元 电路设计前， 一定要 明确设计的目的和任 务。 主要考 虑的是设计出的单元电路的性能， 在单元电路设计时， 我们要将 电压、 电阻、电流设计 为最佳 的状态 ， 以使设计出的单元电路 的 性能达到最好， 当然， 在设计时， 还要考虑到设计 出的电路体积 要小， 成本要低， 结构要简单， 方便使用和维护、 在计算单元电路参数 时， 我们 一定要运用我们电子工程师
尤为重要 。 下面主要讲三种实际生产中常用的设计方法 。
第一种就是线性的集成运放组成 的稳压电源 的设计方法， 在稳流 网络， 稳压电源 中的电压变 压器只有通过 输入 电压 才能
２ 电子技 术 和单元 电路 的概 念
所谓 的电子技术 ， 就是在我们解决实 际的电路 问题 时，电 路工程 师根据电子 学的原理 ， 将 电子的某种特 性设计在一个实 际的电子器件上的一门新兴 的技 术。电子技 术主要分为电子信 电子模拟技术 ， 但是 最近几年又新发展 出一 门数 字电子技术，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子电路设计中的常见设计方法与技巧
电子电路设计是电子工程领域的核心内容之一，它关乎着各种电子设备的性能和稳定性。
在电子电路设计中，有许多常见的设计方法和技巧可以帮助工程师在设计过程中更加高效和准确地完成任务。
本文将介绍一些常见的设计方法和技巧，并详细列出步骤，帮助读者了解和掌握这些技能。
一、常见的电子电路设计方法：
1. 分析法：通过对电路的特性进行分析，找出每个元件的作用和特点，进而设计出满足要求的电路。
步骤：
①确定电路的输入和输出要求；
②进行电路拓扑结构的分析；
③设计基本电路模块；
④组合基本电路模块；
⑤分析电路工作状态；
⑥优化电路参数。
2. 仿真法：利用电子设计自动化（EDA）软件对电路进行仿真分析，根据分析结果进行电路设计。
步骤：
①选择仿真软件和合适的电路模型；
②绘制电路原理图；
③设置仿真参数；
④进行仿真分析；
⑤对仿真结果进行评估和优化；
⑥根据仿真结果进行电路设计。
3. 实验法：通过实验验证电路设计的正确性和性能指标，对电路进行调整和改进。
步骤：
①搭建实验平台；
②进行实验设计，包括输入信号的设置和采样；
③进行实验测量和数据采集；
④对实验数据进行分析和验证；
⑤根据实验结果进行电路优化。
二、常见的电子电路设计技巧：
1. 参考电路使用：利用已有的可靠设计作为参考，进行电路原理图和布局设计。
2. 分频技术：通过频率分频电路，将高频信号转换成低频信号，以便更好地处
理和控制。
3. 反馈技术：利用反馈电路稳定放大器的工作状态，增加系统稳定性和性能。
4. 滤波技术：通过电容和电感等元件组成滤波器，对电路输入信号进行滤波，
滤除噪声和杂波。
5. 隔离技术：对于输入和输出具有不同电位的电路，使用隔离电路进行信号传递，确保信号的稳定和安全性。
6. 选择性放大技术：通过使用不同放大倍数的放大器，对特定频率范围的信号进行放大，提高系统的选择性和灵敏度。
7. 保护和稳定技术：在电路设计中加入过压、过流、过热等保护电路，以防止电路出现故障。
三、总结：
电子电路设计是一门综合性的学科，需要掌握很多基本原理和技巧。
本文介绍了常见的电子电路设计方法和技巧，并列出了详细步骤，希望能够帮助读者更好地了解和掌握这些技能。
在实际的电子电路设计过程中，不同的方法和技巧可以相互结合和借鉴，根据具体的设计要求选择合适的方法，在实践中不断积累经验，提高设计的效率和质量。
