《汽车电路分析》期末考试试卷及参考答案
《汽车电子电工技术基础》期末试卷3套含答案
《汽车电子技术基础》期末试卷A姓名：班级：成绩：一、填空题（每题3分，共12题，共33 分）1.用国家统一规定的图形符号画成的电路模型图称为，它只反映电路中电气方面相互联系的实际情况，便于对电路进行和。
2.在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是、、。
3.在直流电路的分析、计算中，基尔霍夫电流第一定律又称定律，它的数学表达式为。
假若注入节点A的电流为5A和－6A，则流出节点的电= A 。
流I出4.电路中常用的四个主要的物理量分别是、、、。
它们的代表符号分别是、、和。
5.在实际应用中，按电路结构的不同分为电路和电路。
凡是能运用电阻串联或电阻并联的特点进行简化，然后运用求解的电路为；否则，就是复杂电路。
6.描述磁场的四个主要物理量是：、、和；它们的代表符号分别是、、和；7.电磁力F的大小与导体中的大小成正比，与导体在磁场中的有效及导体所在位置的磁感应强度B成正比，其表达式为，单位为。
8.凡大小和方向随时间做周期性变化的电流、电压和电动势、和，统称交流电。
而随时间按正弦规律变化的交流电称为。
9.、和是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。
10.已知一正弦交流电压为u=2202sin(314t+45°)V，该电压最大值为V，角频率为rad/s，初相位为、频率是Hz，周期是s。
11.我国生产和生活所用交流电（即市电）电压为V，其有效值为V,最大值为V，工作频率f＝___Hz，周期为T＝___s，角速度ω＝_ __rad/s，在1s内电流的方向变化是____次。
二、判断下列说法的正确与错误（正确的打√，错误的打×，每小题1分，共20 分）12.电路处于开路状态时，电路中既没有电流，也没有电压。
（）13.理想的电压源和理想的电流源是不能进行等效变换的。
（）14.对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，且方向相同。
《汽车电路分析》期末考试试卷及答案
A 卷《汽车电路分析》第1页，共4页期末考试试卷《汽车电路分析》课程（A ）卷 适用0711001、0711002、0711003、0741001班 考试一．选择题（每小题2分，共20分）1．符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2，导线的主色是( )。
A ．红色B ．白色C ．黑色D ．黄色2．为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车辆上使用的保护装置的是( )。
A ．熔断器B ．易熔线C ．保险丝D ．断路器3．在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含义是( )。
A ．与蓄电池正极相连，始终有电的的接线柱B ．与蓄电池负极搭铁相连的接线柱C ．可以通过一个特定开关打铁的接线柱D ．在点火开关正常接通时才与蓄电池正极相同的接线柱4.下列哪个性能不属于半导体的特征( )。
A ．杂敏性B ．热敏性C ．电敏性D ．光敏性5.导线的截面面积主要取决于( )。
A ．用电设备的工作电流B ．用电设备的内阻C ．用电设备的电压D ．用电设备的功率班 级：________________ 姓 名：__________________ 学 号：______________-----------------------------------------------------------------------------密 封 线--------------------------------------------------------------------------三．简答题（每小题8分，共40分）1.集成电路特点。
2.东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个分系统。
3.熔断器熔丝烧断的常见原因有什么？4．以奥迪A6为例，全自动空调系统中有哪些传感器？5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？四．解答题（每小题15分，共30分）1．简述怠速步进电动机式怠速控制的一般控制程序。
汽车电工考试题及答案
汽车电工考试题及答案一、单项选择题（每题2分，共20分）1. 汽车电路中，电流的流动方向是：A. 从正极到负极B. 从负极到正极C. 从电池到发电机D. 从发电机到电池答案：A2. 汽车启动机的工作原理是：A. 电磁感应B. 电磁转换C. 电磁制动D. 电磁起动答案：D3. 汽车发电机的励磁方式是：A. 他励B. 自励C. 并励D. 串励答案：B4. 汽车蓄电池的电解液主要成分是：A. 硫酸B. 盐酸C. 氢氧化钠D. 氢氧化钾答案：A5. 汽车点火系统中，点火线圈的作用是：A. 产生高压电B. 产生低压电C. 储存电能D. 转换电能答案：A6. 汽车照明电路中，远光灯和近光灯的连接方式是：A. 并联B. 串联C. 混联D. 独立答案：A7. 汽车空调系统中，压缩机的作用是：A. 压缩制冷剂B. 压缩空气C. 压缩水D. 压缩油答案：A8. 汽车电控燃油喷射系统中，喷油器的作用是：A. 喷油B. 喷水C. 喷气D. 喷烟答案：A9. 汽车安全气囊系统的主要传感器是：A. 速度传感器B. 加速度传感器C. 压力传感器D. 温度传感器答案：B10. 汽车ABS系统中，ABS泵的作用是：A. 调节刹车力度B. 调节刹车距离C. 调节刹车速度D. 调节刹车温度答案：A二、多项选择题（每题3分，共15分）1. 汽车电路中，以下哪些属于保护装置？A. 保险丝B. 继电器C. 熔断器D. 断路器答案：A, C2. 汽车发电机调节器的作用包括：A. 调节电压B. 调节电流C. 保护发电机D. 保护蓄电池答案：A, C3. 汽车蓄电池的主要参数包括：A. 电压B. 容量C. 内阻D. 寿命答案：A, B4. 汽车点火系统中，以下哪些属于主要部件？A. 点火线圈B. 分电器C. 火花塞D. 点火开关答案：A, B, C5. 汽车空调系统中，以下哪些属于主要部件？A. 压缩机B. 冷凝器C. 蒸发器D. 膨胀阀答案：A, B, C, D三、判断题（每题2分，共10分）1. 汽车电路中的接地点必须牢固可靠。
电路分析期末考试试卷及参考答案(推荐文档).doc
电路分析期末考试试卷及参考答案装订线考试科目：电路分析试卷类别： A 卷考试时间：120 分钟________________系级班姓名学号毛题号一二三总分分数得分评卷人一．选择题：本大题共10 个小题，每小题 2 分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。
内1、图 1 所示电路中，已知电流I 3 A ，则 a、 b 两端的电压 U =___________。
A ）－ 10V B） 10V C） 50V D ）－ 20V2、图 2 所示电路中，已知元件 A 放出功率 10W ，则电流I =___________ 。
请B ） 2A C）－1A D ） 5AA ） 1Aa 10Ω＋I －I勿 AU 20V－ b ＋＋－10V图 1 图 2答3、电路如图 3 所示， 10Ω电阻吸收的功率为 ___________。
A ） 1WB ） 0. 9W C） 10W D ） 3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。
t 0 时开关闭合，则换路瞬间的电感电流 i L (0 ) 为 __________。
题B ） 0.5A C） cos2t A D ） 2 cos2t AA ） 1A- 1 -2Ω＋1Ai s S12V 10Ω2H＋2Ω－9V t=0i L－图 3 图 45、一个 2A 的电流源对初始储能为0 的 0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________ 。
A ） 50JB ） 500J C） 100J D ） 0J6、某电路的阻抗为Z 10 j 5 ，则该电路的导纳Y 的实部为 __________ 。
A ） 0.2SB ） 0.08S C） 0.04S D） 0.1S7、若 RLC 串联电路的谐振频率为 f 0 1000Hz ，则当频率为 900Hz 的正弦电压源激励时，该电路呈 __________。

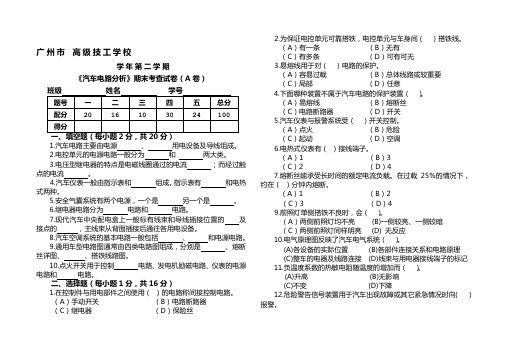

汽车电路分析-试题-A
广州市高级技工学校学年第二学期《汽车电路分析》期末考查试卷（A卷）1.汽车电路主要由电源、用电设备及导线组成。
2.电控单元的电源电路一般分为和两大类。
3.电压型继电器的特点是电磁线圈通过的电流；而经过触点的电流。
4.汽车仪表一般由指示表和组成。
指示表有和电热式两种。
5.安全气囊系统有两个电源，一个是另一个是。
6.继电器电路分为电路和电路。
7.现代汽车中央配电盒上一般标有线束和导线插接位置的及接点的，主线束从背面插接后通往各用电设备。
8.汽车空调系统的基本电路一般包括、和电源电路。
9.通用车型电路图通常由四类电路图组成，分别是、熔断丝详图、、搭铁线路图。
10.点火开关用于控制电路、发电机励磁电路、仪表的电源电路和电路。
二、选择题（每小题1分，共16分）1.在控制件与用电部件之间使用（）的电路称间接控制电路。
（A）手动开关（B）电路断路器（C）继电器（D）保险丝2.为保证电控单元可靠搭铁，电控单元与车身间（）搭铁线。
（A）有一条（B）无有（C）有多条（D）可有可无3.易熔线用于对（）电路的保护。
（A）容易过载（B）总体线路或较重要（C）局部（D）任意4.下面哪种装置不属于汽车电路的保护装置（）。
（A）易熔线（B）熔断丝（C）电路断路器（D）开关5.汽车仪表与报警系统受（）开关控制。
（A）点火（B）危险（C）起动（D）空调6.电热式仪表有（）接线端子。
（A）1 （B）3（C）2 （D）47.熔断丝能承受长时间的额定电流负载。
在过载25％的情况下，约在（）分钟内熔断。
（A）1 （B）2（C）3 （D）49.前照灯单侧搭铁不良时，会（）。
（A）两侧前照灯均不亮(B)一侧较亮、一侧较暗（C）两侧前照灯同样明亮(D) 无反应10.电气原理图反映了汽车电气系统（）。
(A)各设备的实际位置(B)各部件连接关系和电路原理(C)整车的电器及线路连接(D)线束与用电器接线端子的标记11.负温度系数的热敏电阻随温度的增加而（）。
汽车电路分析测验考试题
1．汽车电路主要由、、、用电设备及组成。
（电源、电路保护装置、控制器件、导线）2．汽车电路的特点是、、、并联连接、负极搭铁、、。
（低压、直流、单线制、设有电路保护装置、汽车线路有颜色和编号特征）。
3．汽车上的控制器件主要有各种、、和电子控制器件等。
（手动开关、压力开关、、温控开关）4．汽车开关按操作方式可分为、、压力式、翘板式及等形式。
（旋转式、推拉式、组合式）5．汽车电路图是用国家标准规定的线路符号，对汽车电器的、工作原理、及所作的图解说明，也包括图例及简单的结构示意（构造组成、工作过程、安装要求）6．根据汽车电路图的不同用途，可绘制出不同形式的电路，主要有、敷线图、和。
（原理框图、线束图、电路原理图）7．图形符号分为、和明细符号3 种。
（基本符号、一般符号）8．充电指示灯监测电路有三种工作方式，分别是：控制方式、控制方式、控制方式。
（发电机中点电压继电器、发电机端电压继电器、发电机端电压直接）9．启动系控制电路一般分控制式、控制式和控制式三种。
（无启动继电器、单继电器、组合继电器）10．汽车照明系统由、照明灯具、等组成。
其作用主要是夜间道路照明、、、仪表与夜间检修等。
车外照明灯有：、雾灯、等；车内照明灯有：、仪表灯、等；工作灯有：、、外接工作灯插座等。
（电源、控制装置、车厢内部照明、车辆宽度标示、前照灯、牌照灯、顶灯、阅读灯、发动机罩灯、行李箱灯、）11．选择导线最小截面积至少不得小于平方毫米，主要为满足的要求。
（0.5、强度）12.双色导线的标注一般第一个字母为色，第二字母为色。
（主、辅）13.常见的电子电路图有、、印板图和等。
（原理图、方框图、装配图）14.电子电路图主要由、、、结点四大部分组成。
（元件符号、连线、注释、）二、单项选择题1 ．那些元件不是汽车电路连接的对象是（C）。
A ．电瓶B ．空气流量传感器C ．燃油压力调节器2 ．对于4环电阻最后一环代表的是( B )A.电阻的阻值B.电阻误差C.数字后面添加的“0”3 ．用指针式万用表R×1K档测量硅二极管红表笔接二极管的正极，黑表笔接二极管的负极，其指针应指在什么位置（A）。
汽车电路图A答案.doc
《汽车电路图识读与故障检修》期末试卷（A）开卷班级: ____________ 姓名：______________ 成绩：_____________一、填空（每空1分，共25分）1、汽车电路图根据功用不同可分为电源电路、接地电路和控制电路。
2、继电器通常可分为常开继电器、常闭继电器和常开、常闭混合型继电器。
3、相对于间接控制电路，直接控制电路中不使用继电器、控制器件和用电器串联。
4、汽车电路图是利用图形符号和文字符号，表示汽车电路组成、连接关系和工作原理,而不考虑其实际安装位置的一种简图。
5、汽车电路图的文字符号“BT”表示温度传感器。
6、汽车电路的电源系统电路一般分为蓄电池电路和发电机电路。
7、空气流量计是测量通过住门的空气流量的传感器。
8、电子油门为一体式结构，其具有两个功能：油门位置信号和最小油门开关, 使电控中心获得油门控制信号。
9、空气悬架需要空气压缩机等为系统提供动力,而油气悬架由液压缸等提供动力。
10、启动系统控制电路一般分为无继电器控制式、单继电器控制式、组合继电器控制式。
11、电路常见故障有断路、短路、搭铁以及接线松脫、潮湿及腐蚀等导致的接触不良或绝缘不良等。
二、名词解释（每题5分，共25分）1、电气线路图。
电气线路图就是传统的汽车电路表示方法，它把电器部件在汽车上的实际位置用导线从电源、开关、熔丝至电器部件一一连接起来，并将线束中同路的导线尽量画在一起。
2、电子控制单元（ECU）电控单元（ECU）是发动机电子控制系统的核心。
它完成发动机各种参数的采集和喷油量、喷油定时的控制，决定整个电控系统的功能。
3、节气门节气门：用来控制空气进入引擎的一道可控阀门，进入进气管后和汽油混合（不同车, 设计混合部位不同），成为可燃混合气体，参与燃烧做功。
4、继电器继电器是一种电控制器件。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
朱明zhubob-汽车电路分析试题B
学年第二学期《汽车电路分析》期末考试B卷一、填空题（每题2分，共20分）1.发动机电子控制系统的是电控单元。
2.电子控制系统主要由各种、电控单元(ECU)和各种组成。
3.富康轿车采用的TU5JPK发动机系统图。
4.曲轴位臵传感器上有接线端子分别与发动机电控单元ECU 。
5.进气温度传感器上有接线端子，分别与发动机电控单元ECU的端子连通。
6.氧传感器上有接线。
7.怠速控制阀上有三个接线端子，分别端子通主继电器与蓄电池连通；端子与发动机电控单元ECU连通。
8.喷油器上有两个接线端子，分别通过与蓄电池连通；与发动机连通。
9.当温度选择开关处于左半区时，温度门通向加热器的风道，出来的空气是未经加热的空气，称之为区。
10.温度选择开关可在左右两半区连续调节，可停在任意位臵，温度门有确定的位臵。
二、判断题（每题1分，共10分）1.电控单元采集各种传感器的信号，经过运算后输出信号控制。
( )2.SRS气囊系统奔驰汽车SRS气囊系统采用红色插接器。
( )3.SRS气囊系统设计有防止气囊误爆机构等保险机构，用以保证气囊系统可靠工作。
( )4.当电控单元监测到碰撞传感器的电阻为无穷大时，自诊断电路便控制SBS指示灯闪亮报警，同时将故障编成代码储存在存储器中。
( )5. SRS电控单元与电源只有一路的连接电路。
( )6.SRS内部的保护传感器闭合后，电源经熔断丝接至安全气囊，一定要左、右碰撞传感器都闭合，则安全气囊电路被接通，安全气囊被引爆。
( )7.空调控制板上设有三个控制开关，分别是风机开关、空调方式选择开关和温度选择开关。
( )8.风机为一直流电机，其转速的改变是通过调整压缩机电路的电阻值来实现的。
( )9.空调方式选择开关用于确定空调系统的功能，驾驶员通过拨动开关可要求空调是制冷、取暖、通风还是除霜。
( )10.自动变速器电路图由电源电路、传感器电路和执行器电路等组成。
( )三、选择题（每题2分，共20分）1 SRS气囊系统采用的插接器绝大多数都为( )插接器。
汽车电路图解析考核试卷
D.电流调节
10.以下哪些部件可能用于汽车传感器系统？()
A.速度传感器
B.轮胎压力传感器
C.氧传感器
D.空气流量传感器
11.汽车音响系统可能包含以下哪些部件？()
A.扬声器
B.功率放大器
C. CD播放器
D.无线电接收器
12.以下哪些部件是汽车空调系统的组成部分？()
A.压缩机
B.冷凝器
16.以下哪些部件与汽车转向系统有关？()
A.方向盘
B.转向机
C.助力泵
D.轮胎
17.汽车电路中的继电器可能用于以下哪些场合？()
A.低电压控制高电压
B.低电流控制高电流
C.隔离电路
D.所有以上选项
18.以下哪些部件是汽车传感器的一部分？()
A.温度传感器
B.位置传感器
C.压力传感器
D.所有以上选项
C.导线
D.蓄电池
2.在汽车电路图中，以下哪个符号代表发电机？()A.B. NhomakorabeaC.
D.
3.以下哪种颜色通常表示汽车电路图中的搭铁线？()
A.红色
B.黑色
C.绿色
D.蓝色
4.以下哪个部件不属于汽车照明系统？()
A.前大灯
B.尾灯
C.收音机
D.雾灯
5.在汽车电路图中，以下哪个符号表示开关？()
A.
B.
C.
D.
A.前大灯
B.尾灯
C.阅读灯
D.轮毂灯
7.汽车安全系统可能包含以下哪些部件？()
A.安全气囊
B.防抱死刹车系统
C.电子稳定程序
D.灯光控制系统
8.以下哪些部件是汽车燃油系统的组成部分？()
汽车电工电子基础及电路分析期末复习资料
试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。
2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。
3．三极管的直流分析主要有两种方法：图解法和解析法。
4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。
若测的是压力，这种变换是由压力传感器完成的。
5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。
6．汽车交流发电机是一个三相同步交流发电机。
发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。
7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。
一般是由双极型晶体三极管或MOS管构成的。
8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。
9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。
10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。
12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。
13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。
14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。
15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。
16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。
17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。
18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A 卷《汽车电路分析》第1页，共4页
期末考试试卷
《汽车电路分析》课程（A ）卷 闭卷 考试
一．选择题（每小题2分，共20分）
1．符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2，导线的主色是( )。
A ．红色
B ．白色
C ．黑色
D ．黄色
2．为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车
辆上使用的保护装置的是( )。
A ．熔断器
B ．易熔线
C ．保险丝
D ．断路器
3．在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含义是( )。
A ．与蓄电池正极相连，始终有电的的接线柱
B ．与蓄电池负极搭铁相连的接线柱
C ．可以通过一个特定开关打铁的接线柱
D ．在点火开关正常接通时才与蓄电池正极相同的接线柱
4.下列哪个性能不属于半导体的特征( )。
A ．杂敏性
B ．热敏性
C ．电敏性
D ．光敏性
5.导线的截面面积主要取决于( )。
A ．用电设备的工作电流
B ．用电设备的内阻
C ．用电设备的电压
D ．用电设备的功率
三．简答题（每小题8分，共40分）
1.集成电路特点。
2.东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个
分系统。
3.熔断器熔丝烧断的常见原因有什么？
4．以奥迪A6为例，全自动空调系统中有哪些传感器？
5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？
四．解答题（每小题15分，共30分）
1．简述怠速步进电动机式怠速控制的一般控制程序。
2．简述捷达轿车防盗系统的工作原理。
参考答案：
一．1．C 2.C 3.B 4.C 5.A 6.D 7.B 8.B 9.B 10.A
二．1．电压驱动，电流驱动2．A/D转换器，微处理器
3．常开继电器，常闭继电器，常开常闭混合型继电器
4．翼片式和卡门旋涡式，热线式和热膜式5．汽缸数
三． 1.集成电路特点。
(1)体积小，重量轻；(2)可靠性高，寿命长；(3速度高，功耗低；(4)成本低。
2. 东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个分系统。
东风EQ1091型汽车电气总线路原理图，应从上到下、从左到右进行识读。
整车电路应分为电源、启动、点火、仪表、暖风、照明和信号6个分系统。
3.熔断器熔丝烧断的常见原因有什么？
(1)线路或负载短路(2)熔丝自身断裂（不是由于过热烧断）
(3)充电电压过高(4)熔丝端部腐蚀，影响导电和散热。
(5)电路过载（并联负载过多）。
(6)熔断器规格不合要求
4. 以奥迪A6为例，全自动空调系统中有哪些传感器？
(1)日照传感器；(2)外部温度传感器；(3)新鲜空气进气温度传感器；(4)脚坑出风口温度传感器；(5)左出风口温度传感器；
(6)右出风口温度传感器。
5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？
（1）由于取消了高压线，能量损失更少，电压降和漏电损失几乎完全消除，因而效率更高；（2）由于能分别、独立控制各缸的点火提前角，有利于控制汽缸燃烧情况；（3）火花塞的放电频率可以减半，延长了火花塞的使用寿命。
四．1．首先，微机根据节气门开关信号、车速信号判断发动机处于怠速状态；然后微机根据发动机水温传感器、空调器、动力转向及自动变速器等负荷情况，按照存储器的参考数据，确定相应的目标转速，驱动步进电动机。
2．（1）当把带有送码器的钥匙插入装备有接受和发射天线的锁腔时，送码器在天线所发射的电磁场中获得能量。
（2）送码器的信息由载波频率获得，防盗器的控制单元通过调整发射天线的电流来调节电磁场的负荷，从而向送码器传递数据，提出质询。
（3）送码器通过内部预置的算法计算出应答值。
（4）调整电磁场的负荷，向防盗控制单元传送应答值，使送码器和防盗器控制单元之间进行相互识别。
在上述过程中，如果带送码器的钥匙也防盗器控制单元能够相互识别，防盗器的控制单元再与发动机控制单元进行通信，解除防盗功能，发动机能被启动工作，否则发动机将无法工作，在没有发动机控制单元的化油器发动机轿车上，则是用通过启动机和点火控制器来起到防盗作用。
A 卷《汽车电路分析》第3页，共4页 A 卷《汽车电路分析》第4页，共4页。
