汽车电路分析-试题A
新能源汽车整车电路分析期末考试试卷
新能源汽车整车电路分析期末考试试卷1继电器的作用叙述不正确的是 [单选题] *A、小电流控制大电流B、保护开关触点C、进行远程控制D、加快开关时间(正确答案)2、一般轿车后窗玻璃采用的除霜方式是： [单选题] *A将暖风机热风吹至后风窗玻璃B采用独立使暖风装置并将热风吹至风窗玻璃C电热丝加热(正确答案)D以上都不对3、下列用电设备用并联方式连接的是 [单选题] *A 蓄电池和电流表B转向灯和闪光器C前照灯和制动灯(正确答案)D水温传感器和水温表4、大众公司汽车电路图中节点标记“31”的含义是 [单选题] *A蓄电池正极供电线B接地线(正确答案)C点火供电线D起动供电线5、交流发电机“B”接线柱的含义是 [单选题] *A磁场接线柱B中性接线柱C输出接线柱(正确答案)D起动接线柱6电喇叭配用继电器的目的是 [单选题] *A为了是喇叭能通过较大的电流B为了使喇叭的声音更响C为了提高喇叭触电的开闭频率D为了保护按钮触点(正确答案)7我国汽车用低压导线的颜色代号“P”代表 [单选题] *A黑色B棕色C粉红色(正确答案)D淡蓝色8在控制件与用电部件之间使用（）的电路称间接控制电路 [单选题] * A手动开关B电路断路器C继电器(正确答案)D保险丝9为了保证电控单元可靠搭铁，电控单元与车身间（）搭铁线 [单选题] * A有一条B没有C有多条(正确答案)D可有可无10负温度系数的热敏电阻随温度的增加而电阻（） [单选题] * A升高B没影响C不变D下降(正确答案)11汽车仪表与报警系统受（）开关控制 [单选题] *A点火(正确答案)B危险C起动D空调12电路接通时电流低于正常值表明是什么类型的问题 [单选题] * A断路B短路C线路电阻过大(正确答案)D熔丝熔断13导线的截面面积主要取决于 [单选题] *A用电设备的工作电流(正确答案)B用电设备的内阻C导线的机械强度D导线的材料14汽车倒车开关一般安装在（） [单选题] *A发动机上B离合器上C转向柱上D变速器上(正确答案)15每个电动后视镜的镜片后面都有四个电动机来实现后视镜的调整（） [单选题] *对(正确答案)错答案：错16发电机的电压调节一般是通过控制励磁电压的大小来实现的 [单选题] *对(正确答案)错答案：对17转向灯为汽车转弯路面照明 [单选题] *对(正确答案)错答案：错18对于工作电流很小的用电设备，选用导线截面积时还应保证有足够的机械强度[单选题] *对(正确答案)错答案：对19只有点火开关处于ON的位置时，危险警报灯才能工作 [单选题] *对(正确答案)错答案：错20插接器是汽车电路中线速的中继站，所有的插接器均采用了闭锁装置 [单选题] *对(正确答案)错答案：对21单线制是指从电源到用电设备只用一根导线连接 [单选题] *对(正确答案)错答案：对22所有汽车用电设备与电源串接在电路中 [单选题] *对(正确答案)错答案：错23高压导线一般绝缘包层很薄，但线芯截面积很大 [单选题] *对(正确答案)错答案：错24继电器的85和86都是触点接线柱标记。

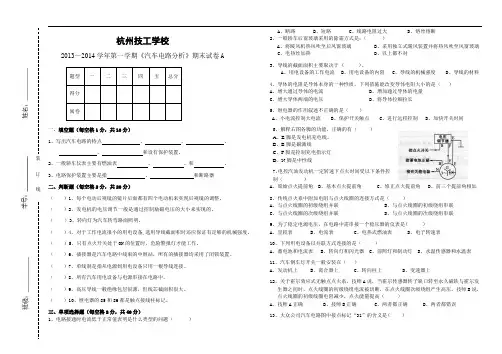

《汽车电路分析》期末试卷a
一、填空题（每空格1分，共10分）1、写出汽车电路的特点 、 、 、 、 和设有保护装置。
2、一般轿车仪表主要有燃油表 、 、和 。
3、电路保护装置主要是指 、 和断路器 二、判断题（每空格2分，共20分）（ ）1、每个电动后视镜的镜片后面都有四个电动机来实现后视镜的调整。
（ ）2、发电机的电压调节一般是通过控制励磁电压的大小来实现的。
（ ）3、转向灯为汽车转弯路面照明。
（ ）4、对于工作电流很小的用电设备,选用导线截面积时还应保证有足够的机械强度。
（ ）5、只有点火开关处于ON 的位置时，危险警报灯才能工作。
（ ）6、插接器是汽车电路中线束的中继站，所有的插接器均采用了闭锁装置。
（ ）7、单线制是指从电源到用电设备只用一根导线连接。
（ ）8、所有汽车用电设备与电源串接在电路中。
（ ）9、高压导线一般绝缘包层很薄，但线芯截面积很大。
（ ）10、继电器的85和86都是触点接线柱标记。
三、单项选择题（每空格2分，共40分）1、电路接通时电流低于正常值表明是什么类型的问题（ ）A 、断路B 、短路C 、线路电阻过大D 、熔丝熔断 2、一般轿车后窗玻璃采用的除霜方式是：（ ） A 、将暖风机热风吹至后风窗玻璃 B 、采用独立式暖风装置并将热风吹至风窗玻璃 C 、电热丝加热 D 、以上都不对3、导线的截面面积主要取决于 ( )。
A 、用电设备的工作电流B 、用电设备的内阻C 、导线的机械强度D 、导线的材料 4、导体的电阻是导体本身的一种性质，下列措施能改变导体电阻大小的是（ ） A 、增大通过导体的电流 B 、增加通过导体的电量 C 、增大导体两端的电压 D 、将导体拉细拉长5、继电器的作用叙述不正确的是（ ）A 、小电流控制大电流B 、保护开关触点C 、进行远程控制D 、加快开关时间 6、解释右图各脚的功能，正确的有（ ） A 、E 脚是发电机充电线。
B 、B 脚是磁激线C 、F 脚是控制充电指示灯D 、N 脚是中性线7、电控汽油发动机一定转速下点火时间受以下条件控制（ ）A 、原始点火提前角B 、基本点火提前角C 、修正点火提前角D 、前三个提前角相加 8、传统点火系中附加电阻与点火线圈的连接方式是（ ）A 、与点火线圈的初级绕组并联B 、与点火线圈的初级绕组串联C 、与点火线圈的次级绕组并联D 、与点火线圈的次级绕组串联 9、为了稳定电源电压，在电路中需串接一个稳压器的仪表是( )A 、里程表B 、电流表C 、电热式燃油表D 、电子转速表10、下列用电设备以并联方式连接的是（ ）A 、蓄电池和电流表B 、转向灯和闪光器C 、前照灯和制动灯D 、水温传感器和水温表 11、汽车倒车灯开关一般安装在（ ）A 、发动机上B 、离合器上C 、转向柱上D 、变速器上12、关于霍尔效应式无触点点火系，技师A 说，当霍尔传感器转子缺口转至永久磁铁与霍尔发生器之间时，点火线圈的初级绕组电流被切断，在点火线圈次级绕组产生高压。
汽车电路分析考试题
1．汽车电路主要由、、、用电设备及组成。
（电源、电路保护装置、控制器件、导线）2．汽车电路的特点是、、、并联连接、负极搭铁、、。
（低压、直流、单线制、设有电路保护装置、汽车线路有颜色和编号特征）。
3．汽车上的控制器件主要有各种、、和电子控制器件等。
（手动开关、压力开关、、温控开关）4．汽车开关按操作方式可分为、、压力式、翘板式及等形式。
（旋转式、推拉式、组合式）5．汽车电路图是用国家标准规定的线路符号，对汽车电器的、工作原理、及所作的图解说明，也包括图例及简单的结构示意（构造组成、工作过程、安装要求）6．根据汽车电路图的不同用途，可绘制出不同形式的电路，主要有、敷线图、和。
（原理框图、线束图、电路原理图）7．图形符号分为、和明细符号3 种。
（基本符号、一般符号）8．充电指示灯监测电路有三种工作方式，分别是：控制方式、控制方式、控制方式。
（发电机中点电压继电器、发电机端电压继电器、发电机端电压直接）9．启动系控制电路一般分控制式、控制式和控制式三种。
（无启动继电器、单继电器、组合继电器）10．汽车照明系统由、照明灯具、等组成。
其作用主要是夜间道路照明、、、仪表与夜间检修等。
车外照明灯有：、雾灯、等；车内照明灯有：、仪表灯、等；工作灯有：、、外接工作灯插座等。
（电源、控制装置、车厢内部照明、车辆宽度标示、前照灯、牌照灯、顶灯、阅读灯、发动机罩灯、行李箱灯、）11．选择导线最小截面积至少不得小于平方毫米，主要为满足的要求。
（0.5、强度）12.双色导线的标注一般第一个字母为色，第二字母为色。
（主、辅）13.常见的电子电路图有、、印板图和等。
（原理图、方框图、装配图）14.电子电路图主要由、、、结点四大部分组成。
（元件符号、连线、注释、）二、单项选择题1 ．那些元件不是汽车电路连接的对象是（C）。
A ．电瓶B ．空气流量传感器C ．燃油压力调节器2 ．对于4环电阻最后一环代表的是( B )A.电阻的阻值B.电阻误差C.数字后面添加的“0”3 ．用指针式万用表R×1K档测量硅二极管红表笔接二极管的正极，黑表笔接二极管的负极，其指针应指在什么位置（A）。
汽车电路分析智慧树知到答案章节测试2023年山东劳动职业技术学院

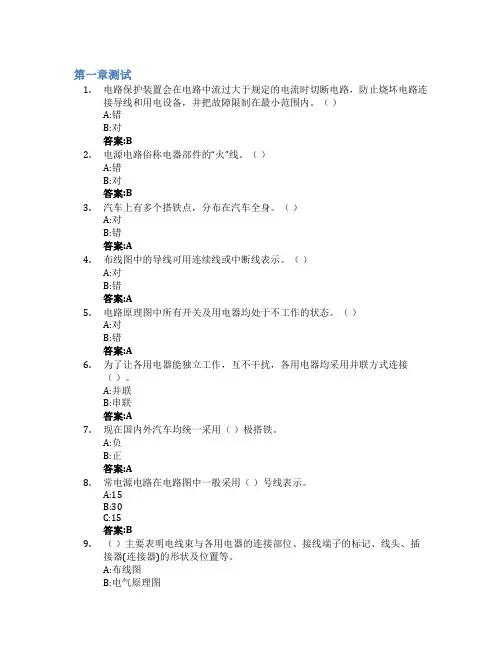

第一章测试1.电路保护装置会在电路中流过大于规定的电流时切断电路，防止烧坏电路连接导线和用电设备，并把故障限制在最小范围内。
（）A:错B:对答案:B2.电源电路俗称电器部件的“火”线。
（）A:错B:对答案:B3.汽车上有多个搭铁点，分布在汽车全身。
（）A:对B:错答案:A4.布线图中的导线可用连续线或中断线表示。
（）A:对B:错答案:A5.电路原理图中所有开关及用电器均处于不工作的状态。
（）A:对B:错答案:A6.为了让各用电器能独立工作，互不干扰，各用电器均采用并联方式连接（）。
A:并联B:串联答案:A7.现在国内外汽车均统一采用（）极搭铁。
A:负B:正答案:A8.常电源电路在电路图中一般采用（）号线表示。
A:15B:30C:15答案:B9.（）主要表明电线束与各用电器的连接部位、接线端子的标记、线头、插接器(连接器)的形状及位置等。
A:布线图B:电气原理图C:电器连接简图D:线束图答案:D10.按全车各独立电气系统划分，图中既有电气设备图形符号，又有电气设备外形特征图形的是（）。
A:电气原理图B:布线图C:电器连接简图D:线束图答案:C第二章测试1.普通低压导线采用单股铜质线芯结构，这是由于铜质多股线芯能够反复弯曲而不易拆断。
（）A:对B:错答案:B2.线束在拐弯处或有发生相对移动的部件不应拉得太紧。
（）A:对B:错答案:A3.继电器实际上是用较小的电流去控制较大电流的一种“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。
（）A:错B:对答案:A4.更换熔断丝时，一定要与原规格相同;不要随意使用比原规定容量大的熔断丝。
（）A:对B:错答案:A5.符号的意义由其形式决定，可根据需要进行缩小或放大。
（）A:对B:错答案:A6.汽车上各种电器设备所用的连接导线选择的原则是长时间工作的电器设备可选用实际载流量（）的导线。
短时间工作的用电设备可选用实际载流量60%一100%的导线。
A:40%B:60%答案:B7.额定电仔细思考并作答：丝，流过的电流超过（）时，保险丝会在60s内熔断。
电路分析_1_试题卷
山东工商学院2020学年第一学期电路分析课程试题 A卷（考试时间：120分钟，满分100分）特别提醒：1、所有答案均须填写在答题纸上，写在试题纸上无效。
2、每份答卷上均须准确填写函授站、专业、年级、学号、姓名、课程名称。
一单选题 (共20题，总分值40分 )1. 已知某RL串联电路的等效复阻抗为，若，则电阻的值及电路的频率为（）（2 分）A. ，；B. ，；C. ，；D. ，。
2. 关于回路电流方程的通式，下列叙述中，（）是错误的。
（2 分）A. 自电阻是回路本身的电阻之和，恒为正；B. 互电阻是回路之间支路的电阻之和，根据回路电流在公共支路的方向有正、负之分；C. 方程右边的为回路中沿回路电流流向的电压源的电压降的代数和；D. 回路电流自动满足KCL。
3. 已知RLC串联电路上的电阻电压，电感电压，电容电压，则该串联电路的端电压为（）。
（2 分）A. 13VB. 7VC. 5VD. 1V4. 已知一个的理想电流源与一个的电阻相串联，则这个串联电路的等效电路可用（）表示。
（2 分）A. 的理想电压源B. 的理想电流源C. 的理想电压源与的电阻相并联的电路D. 的理想电压源与的电阻相并联的电路5. 对于具有n个结点、b条支路的电路，可列出_________________个独立的KCL方程，可列出_________________个独立的KVL方程。
下列叙述正确的是（）。
（2 分）A. b n+1，n 1B. n1，b n+1C. b n1，n 1D. n1，b n16. 若、两电容并联，则其等效电容为（）。
（2 分）A.B.C.D.7. 已知一个的理想电流源与一个的电阻相并联，则这个并联电路的等效电路可用（）表示。
（2 分）A. 的理想电流源B. 的理想电压源C. 的理想电压源与的电阻相串联的电路D. 的理想电压源与的电阻相串联的电路8. 已知在非关联参考方向下，某个元件的端电压为5V，流过该元件的电流为2mA，则该元件功率状态为（）。
电路分析试题

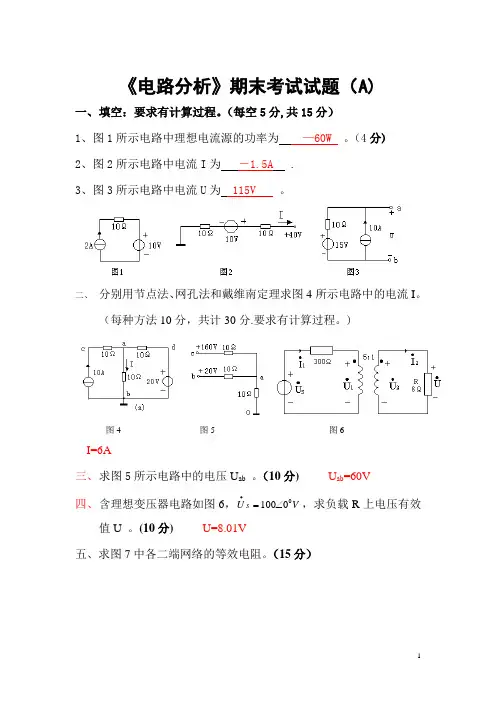

《电路分析》期末考试试题（A)一、 填空：要求有计算过程。
（每空5分,共15分）1、图1所示电路中理想电流源的功率为 —60W 。
（4分)2、图2所示电路中电流I 为 －1.5A .3、图3所示电路中电流U 为 115V 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
（每种方法10分，共计30分.要求有计算过程。
)图4 图5 图6I=6A三、 求图5所示电路中的电压U ab 。
（10分) U ab =60V四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) U=8.01V五、求图7中各二端网络的等效电阻。
（15分）图7(a)36Ω；(b）12Ω；(c）－6Ω。
(每题5分，共15分）六、电路如图8所示,开关K闭合前电路已稳定，用三要素法求K闭合后的u c（t)。
（10分)解：uc(0+）=5V （2分)uc（∞）=10V （2分)τ=RC=10s （2分）uc(t）=10—5e—0.1t V （4分)七、（5+5=10分）电路如图9所示.已知:U=8V,Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3—j1Ω。
（1）求输入阻抗Zi； (2）求•I.解：（1)Zi=2Ω;（2) I1=4∠0A1图8 图9《电路分析》期末考试试题(B)一、选择题（单选)：（20分）1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为（ C ）。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系,下列各式正确的有(D）.A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为（A ) .A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、 L eq=L1L2—M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( C）A、电阻性质B、电感性质C、电容性质二、填空:（每空2分，共14分)1、图1。
汽车电路图解析考核试卷
D.电流调节
10.以下哪些部件可能用于汽车传感器系统？()
A.速度传感器
B.轮胎压力传感器
C.氧传感器
D.空气流量传感器
11.汽车音响系统可能包含以下哪些部件？()
A.扬声器
B.功率放大器
C. CD播放器
D.无线电接收器
12.以下哪些部件是汽车空调系统的组成部分？()
A.压缩机
B.冷凝器
16.以下哪些部件与汽车转向系统有关？()
A.方向盘
B.转向机
C.助力泵
D.轮胎
17.汽车电路中的继电器可能用于以下哪些场合？()
A.低电压控制高电压
B.低电流控制高电流
C.隔离电路
D.所有以上选项
18.以下哪些部件是汽车传感器的一部分？()
A.温度传感器
B.位置传感器
C.压力传感器
D.所有以上选项
C.导线
D.蓄电池
2.在汽车电路图中，以下哪个符号代表发电机？()A.B. NhomakorabeaC.
D.
3.以下哪种颜色通常表示汽车电路图中的搭铁线？()
A.红色
B.黑色
C.绿色
D.蓝色
4.以下哪个部件不属于汽车照明系统？()
A.前大灯
B.尾灯
C.收音机
D.雾灯
5.在汽车电路图中，以下哪个符号表示开关？()
A.
B.
C.
D.
A.前大灯
B.尾灯
C.阅读灯
D.轮毂灯
7.汽车安全系统可能包含以下哪些部件？()
A.安全气囊
B.防抱死刹车系统
C.电子稳定程序
D.灯光控制系统
8.以下哪些部件是汽车燃油系统的组成部分？()
《汽车电路识图》期末试卷A及答案
《汽车电路识图》期末试卷A一、单项选择题（20分）1.大众电路图中30号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器2.大众电路图中X号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器3.大众电路图中S6表示（）A 保险丝及位置 B. 保险丝及电流大小 C .用电器 D.开关4.通用电路图双向箭头表示（）。
A 数据线 B.输出信号 C .输入信号 D.网关5.起动系统一定包括（）A.起动机点火开关起动继电器B.起动机点火开关C .起动机起动继电器 D.起动机起动按钮模块6.大众轿车汽油机电子控制系统所采用的传感器能识别发动机缸上止点位置的是（）A.节气门位置传感器B.转速传感器 C .霍尔传感器 D空气流量传感器7.汽车上装有两个电源，是指蓄电池和（）A 起动机 B. 发动机 C .发电机 D.干电池8.汽车电路特点：低压、直流、（）A 单线、负极搭铁、用电器并联 B. 单线、正极搭铁、用电器串联C .单线、负极搭铁、用电器串联 D.双线、负极搭铁、用电器并联9.汽车电路主要由（）、控制装置、用电设备及导线组成。
A.电源、电源保护装置B.电源、开关C.发电机、保险丝D.发电机、蓄电池、断路器10.汽车电路根据各自的功能不同，可分为（）A.直接控制电路与间接控制电路B.电源电路、搭铁电路及控制电路C.电源电路、搭铁电路D.电源电路、控制电路二、判断题（30分)1.目前汽车电源电压有12V和24V两种。
（）2.常见执行器有电磁阀、继电器、电动机、灯、蜂鸣器和蓄电池等。
（）3.普通低压导线一般为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型（聚氯乙烯绝缘包层）和QFR型（聚氯乙烯丁腈复合绝缘包层）两种。
（）4.屏蔽网，其作用是将导线与外界的磁场隔离，避免导线受外界磁场影响而产生干扰。
（）15.丰田电路图三角形表示搭铁位置。
（）16.大众电路图中A8表示中央集线盒A区域第8个针脚。
