汽车胎压监测系统的工作原理
奥迪胎压监测原理
奥迪胎压监测原理车辆的胎压监测系统（TPMS）是一种能够监测汽车胎压的电子设备，它可以及时发现胎压异常，并通过警示灯或声音提醒驾驶员。
奥迪作为一家知名的汽车制造商，其车辆也配备了先进的胎压监测系统。
那么，奥迪胎压监测系统的原理是怎样的呢？奥迪胎压监测系统主要包括传感器模块、接收模块和显示模块。
传感器模块安装在每个车轮的胎压传感器中，它能够感知胎压的变化，并将数据传输给接收模块。
接收模块接收传感器模块发送的数据，并进行处理分析，一旦发现胎压异常，就会通过显示模块进行警示。
在奥迪胎压监测系统中，传感器模块起着至关重要的作用。
它通常由压力传感器、温度传感器、无线发送器和电池组成。
压力传感器能够实时感知胎压的变化，而温度传感器则可以监测胎温的变化，这对于胎压监测来说同样十分重要。
传感器模块内的无线发送器能够将采集到的数据通过无线信号发送给接收模块，实现了传感器模块和接收模块之间的数据传输。
此外，传感器模块内还配备了电池，为整个系统的正常运行提供了电源支持。
接收模块是奥迪胎压监测系统的核心部件之一。
它通常由微处理器、无线接收器、警示装置和电源组成。
当传感器模块发送胎压数据到接收模块时，微处理器会对数据进行处理分析，一旦发现胎压异常，就会通过警示装置进行警示。
这样，驾驶员就能及时发现胎压异常，并采取相应的措施，确保行车安全。
显示模块是奥迪胎压监测系统的直接输出部件。
一旦接收模块发现胎压异常，就会通过显示模块进行警示。
通常情况下，显示模块会通过仪表盘上的指示灯或者显示屏进行警示，提醒驾驶员检查胎压并进行调整。
这样，驾驶员就能及时了解到车辆的胎压情况，确保行车安全。
总的来说，奥迪胎压监测系统通过传感器模块、接收模块和显示模块实现了对车辆胎压的实时监测和警示。
这一系统的设计能够有效提高驾驶员对车辆胎压情况的了解，及时发现胎压异常，确保行车安全。
希望本文对您了解奥迪胎压监测系统的原理有所帮助。
汽车胎压监测系统结构原理及故障诊断
汽车胎压监测系统结构原理及故障诊断随着汽车的普及，人们对汽车安全和舒适性的要求越来越高，汽车胎压监测系统（TPMS）作为一项重要的安全装备，得到了广泛应用。
本文将介绍汽车胎压监测系统的结构原理和故障诊断方法。
一、汽车胎压监测系统的结构原理汽车胎压监测系统由传感器、接收模块、处理器和显示器组成，具体结构如下图所示。
1. 传感器传感器是汽车胎压监测系统的核心部件，主要负责测量汽车胎压和温度，并将数据传输给接收模块。
一般情况下，每个轮子上都会装有一个传感器，这些传感器可以采用压电式或容量式传感器。
2. 接收模块接收模块是汽车胎压监测系统的另一个重要组成部分，主要负责接收传感器发送的数据，并将数据传输给处理器。
一些高端车型使用无线传感器，可以无需接线，直接将数据传输给接收模块。
3. 处理器处理器是控制汽车胎压监测系统运作的中央部件，主要进行数据处理和诊断分析，如胎压异常警报、胎压故障提示等功能都是由处理器实现的。
4. 显示器显示器是汽车胎压监测系统的用户接口，主要用于向车辆驾驶员报告胎压和温度等信息。
一些高端车型的汽车胎压监测系统甚至可以通过显示器进行胎压调整和保存胎压数据的功能。
二、汽车胎压监测系统的故障诊断汽车胎压监测系统可能出现的故障包括传感器故障、接收模块故障、处理器故障和显示器故障等。
针对不同的故障，我们可以采用不同的方法进行诊断和修复。
1. 传感器故障传感器故障是最常见的一种故障，如果一组传感器出现故障，系统将无法正常工作。
传感器故障可能是由于电池耗尽、温度变化、胎压变化或戳破胎等原因引起的。
在发现传感器故障时，应及时更换受损传感器。
2. 接收模块故障接收模块故障可能是由于电源问题或接线问题引起的。
如果接收模块故障，系统将无法正常接收传感器的数据。
建议在发现接收模块故障时请专业技术人员进行维修或更换。
3. 处理器故障处理器故障可能是由于电源问题或软件问题引起的。
如果处理器故障，系统将无法正常进行数据处理。
胎压监测 内置 原理
胎压监测内置原理
胎压监测系统（TPMS）是一种现代汽车安全系统，它可以监
测车辆轮胎的压力，并即时向驾驶员报告任何异常情况。
除了外部安装的传感器外，现在市面上也有内置式的TPMS系统。
内置式TPMS系统的原理与外部安装式类似，但传感器被安
装在车辆的轮毂内部，通常与轮胎的气室相连。
这样一来，传感器可以直接测量轮胎内的气压，并将数据传输到车辆的电子控制单元（ECU）。
每个传感器都可以监测特定轮胎的气压，并将读数发送给ECU。
ECU会将这些数据与预设的标准进行比较，如厂商设
定的轮胎压力范围。
如果轮胎压力低于或高于设定的范围，系统将发出警报，以提醒驾驶员有可能存在的潜在问题。
内置式TPMS系统具有多个优点。
首先，由于传感器安装在
轮毂内部，它们不容易受到外界影响，如恶劣天气或路况。
因此，可靠性和精确度更高，准确监测轮胎压力的变化。
其次，内置式TPMS系统的安装和调试较为简便。
一旦安装
完毕，系统将自动进行校准和自动检测，无需额外的设置或操作。
不过，内置式TPMS系统也有一些限制。
首先，由于传感器
安装在轮毂内部，如果需要更换轮胎或进行轮胎维修，可能需要额外的操作成本。
其次，系统的价格相对较高，且修理费用也较高。
总体来说，内置式TPMS系统是一种高效和便捷的方式来监测轮胎压力，并确保驾驶安全。
它既可以帮助驾驶员预防潜在的事故风险，又可以提高车辆的燃油效率和轮胎使用寿命。
因此，该系统在现代汽车市场上得到了广泛的应用和认可。
内置胎压监测的原理
内置胎压监测的原理内置胎压监测系统（TPMS）是一种通过传感器监测车辆轮胎内部空气压力的设备，旨在提高行车安全和减少轮胎损坏。
它由传感器、电子控制单元（ECU）和显示器组成，可以实时监测每个轮胎的胎压，并在胎压异常时发出警报。
胎压监测系统的主要原理是通过传感器测量轮胎内的空气压力，并将这些数据传输到ECU中进行处理和分析。
传感器通常位于轮胎内部，与轮胎气嘴相连。
它可以测量轮胎内部的空气压力，并将这些数据传输到ECU进行处理。
传感器通常由压力传感器和温度传感器组成。
压力传感器可以测量轮胎内部的空气压力，并将结果转换为电信号发送给ECU。
温度传感器可以测量轮胎内部的温度，并将结果与空气压力数据一起发送给ECU。
这些数据对于ECU来说非常重要，因为胎压与温度息息相关。
ECU是TPMS的中央控制单元，负责接收和处理来自传感器的数据。
它可以根据事先设定的胎压范围来判断当前的胎压是否在安全范围内。
如果胎压异常（过高或过低），ECU会根据事先设定的参数来触发警报，并通过显示器向驾驶员发出警告。
内置胎压监测系统还可以根据车辆的行驶状态来进行胎压监测。
例如，当车辆处于高速行驶或进行紧急刹车时，胎压监测系统可以即时检测胎压的变化，并通过ECU向驾驶员发出警报，以防止潜在的危险。
此外，胎压监测系统还可以通过无线通信与车辆的其他系统进行集成。
例如，它可以与车载导航系统进行连接，以便在导航屏幕上显示胎压状态。
这样，驾驶员可以方便地获取胎压信息，并在需要时进行相应的调整。
内置胎压监测系统的原理非常简单，但是它对于行车安全和轮胎保养非常重要。
通过实时监测和警报，驾驶员可以及时采取措施来纠正胎压异常，避免因胎压不当而引发的事故。
此外，它还可以延长轮胎的使用寿命，提高燃油经济性，减少轮胎磨损和故障。
因此，内置胎压监测系统是现代车辆安全技术中不可或缺的一部分。

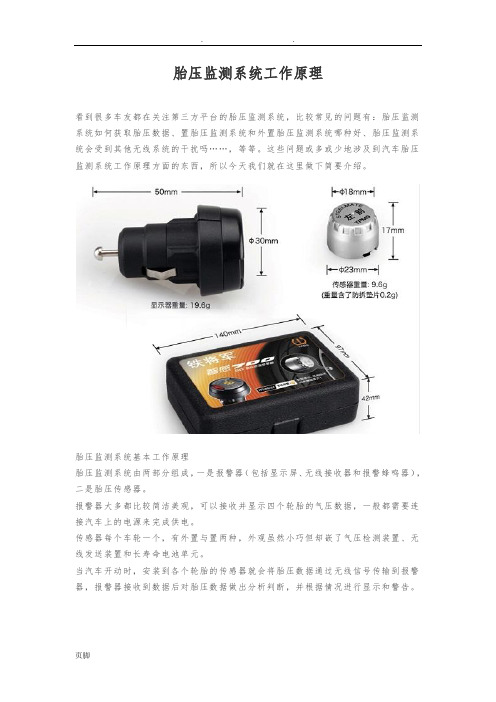

胎压监测系统工作原理
胎压监测系统工作原理看到很多车友都在关注第三方平台的胎压监测系统，比较常见的问题有：胎压监测系统如何获取胎压数据、置胎压监测系统和外置胎压监测系统哪种好、胎压监测系统会受到其他无线系统的干扰吗……，等等。
这些问题或多或少地涉及到汽车胎压监测系统工作原理方面的东西，所以今天我们就在这里做下简要介绍。
胎压监测系统基本工作原理胎压监测系统由两部分组成，一是报警器（包括显示屏、无线接收器和报警蜂鸣器），二是胎压传感器。
报警器大多都比较简洁美观，可以接收并显示四个轮胎的气压数据，一般都需要连接汽车上的电源来完成供电。
传感器每个车轮一个，有外置与置两种，外观虽然小巧但却嵌了气压检测装置、无线发送装置和长寿命电池单元。
当汽车开动时，安装到各个轮胎的传感器就会将胎压数据通过无线信号传输到报警器，报警器接收到数据后对胎压数据做出分析判断，并根据情况进行显示和警告。
外置胎压监测系统与置胎压监测系统有何不同胎压监测系统的原理看上并不复杂，但在实际工作工程中却会遭遇诸多难题。
置与外置两种类型如何选择的问题，就足以让我们纠结一番。
外置式胎压监测系统与置式胎压监测的报警器部分区别不大，二者之间主要的区别在于压力传感器的安装方式。
外置式胎压监测系统的传感器通常会像一枚气嘴帽一样被“拧”到轮胎气嘴上面，这样的安装方式最大的优点是安装简便，缺点是裸露在外的传感器容易受到灰尘、雨雪等外部因素的干扰。
而置式胎压监测系统则正好相反：置式胎压监测系统的压力传感器需要装到轮胎部，必须要到可以拆装轮胎的修理店进行操作，可能还需要换掉原有的气嘴，操作完毕后最好再做个四轮定位。
置式的安装过程虽然复杂很多，但一旦安装完成后就会一劳永逸。
胎压监测系统会与其他无线信号系统相互干扰吗1.如果安装了不合格的电器设备（例如没有磁环装置的导航仪）就可能会发生干扰情况，当发生干扰时往往会造成胎压监测数据传输延时。
不过还好，在实际使用过程中这样的问题并不多见。
我们看到的爆胎事故，大多数是由于轮胎外伤造成。
汽车胎压监测系统控制原理
汽车胎压监测系统控制原理1. 背景介绍汽车胎压监测系统（TPMS）是一种用于监测汽车轮胎气压的装置。
它能够实时监测轮胎的胎压，一旦发现轮胎气压异常，系统会发出警报。
TPMS的主要目的是提高行车安全、减少事故风险，并延长轮胎寿命。
2. 基本原理汽车胎压监测系统控制原理主要包括传感器、接收器和控制单元三个部分。
2.1 传感器传感器是TPMS最重要的组成部分，它负责测量轮胎的实时气压，并将数据传输给接收器。
常见的传感器类型有直接式和间接式两种。
2.1.1 直接式传感器直接式传感器直接安装在每个车轮上，通常由一个压力传感器和一个无线发送模块组成。
当轮胎气压下降时，压力传感器会检测到变化并通过无线发送模块将数据发送到接收器。
2.1.2 间接式传感器间接式传感器则通过监测轮胎周围的转速来间接推断轮胎气压。
当轮胎气压下降时，轮胎的直径会减小，从而导致车轮的转速增加。
间接式传感器通过车辆的ABS系统来监测这种转速变化，并将数据传输给接收器。
2.2 接收器接收器是TPMS系统中负责接收传感器发送的数据并进行处理的部分。
它通常安装在车辆座舱内，可以是一个独立的显示屏或与车辆信息娱乐系统集成。
接收器主要功能包括数据解码、警报判断和显示。
它会解码传感器发送的数据，并根据预设的阈值判断轮胎气压是否异常。
一旦发现异常，接收器会触发警报，通知驾驶员注意。
2.3 控制单元控制单元是TPMS系统中负责控制和管理整个系统的部分。
它通常由一台微处理器组成，负责协调传感器和接收器之间的通信，并对系统进行参数设置和故障诊断。
控制单元主要功能包括： - 接收并处理传感器发送的数据； - 设置警报阈值； - 控制警报的触发和关闭； - 监测系统的运行状态，如电池电量、传感器故障等。
3. 工作流程汽车胎压监测系统的工作流程如下：1.传感器测量轮胎气压，并将数据发送给接收器。
2.接收器接收并解码传感器发送的数据。
3.接收器根据预设的阈值判断轮胎气压是否异常。
大众胎压监测原理
大众胎压监测原理
大众胎压监测系统是一种通过传感器监测车辆轮胎压力的技术。
该系统使用传感器安装在每个车轮上，它们可以实时测量胎压，并将数据传输到车辆的电子控制单元（ECU）中。
传感器通过轮胎内部的电池供电，并使用无线通信技术将胎压信息发送给ECU。
ECU接收到数据后，会根据事先设定的阈
值来检查胎压是否正常。
如果检测到胎压异常（例如低于或高于预设值），ECU将通过仪表盘上的警告灯或显示屏通知驾
驶员。
该系统的原理是利用了轮胎内部气压与外部大气压的差异。
当轮胎气压降低时，传感器会检测到压力减小的信号并传输给ECU。
而当轮胎气压增加时，传感器则会检测到压力增加的信号。
胎压监测系统的好处是可以帮助驾驶员及早发现胎压异常，避免因胎压不足或过高而导致的安全隐患。
此外，合适的胎压可以提高燃油经济性、延长轮胎寿命并提升驾驶舒适度。
总之，大众胎压监测系统通过安装传感器并监测轮胎压力，实现了对轮胎胎压的实时监测和提醒驾驶员胎压异常的功能。
这种技术可以提高驾驶安全性和车辆性能。
间接胎压监测工作原理
间接胎压监测工作原理
轮胎压力监测系统（TPMS），又称轮胎压力监测系统，简称 TPMS。
该系统是一种自动的、非接触式的汽车轮胎监测系统，可在汽车行驶过程中对轮胎压力进行实时监测，一旦发现轮胎漏气或压力异常，将自动报警。
该系统利用安装在每一个轮胎内的压力传感器来获取车辆的轮速、胎压和温度等信息。
如果直接式 TPMS主要由传感器、无线收发器和电子控制器三部分组成，其中传感器是直接接收轮速传感器或压力传感器的信号，并将其转换为电信号，然后将电信号传送给电子控制器。
电子控制器接收到信号后进行分析、处理，然后将信号传递给无线收发器，再把接收到的信号传给显示器。
轮胎压力监测系统是以间接式 TPMS为基础的一种汽车安全控制系统，它是在直接式 TPMS的基础上增加了轮胎压力监测系统。
当轮胎出现异常时，该系统可以通过对轮胎压力进行检测来实现报警。
目前市场上销售的 TPMS主要是间接式 TPMS。
间接式 TPMS使用无线技术传输数据到车辆的中央计算机，再由计算机显示轮胎压力。
—— 1 —1 —。
轮胎胎压监测原理
轮胎胎压监测原理
轮胎胎压监测技术是一种用于检测轮胎胎压状态的系统，其原理通常基于传感器和监测装置的使用。
传感器被安装在车辆的轮胎中，负责收集胎压数据并将其传输给监测装置。
传感器通常由压力传感器和无线传输模块组成。
压力传感器用于测量轮胎内部的胎压，并将压力值转换为电信号。
无线传输模块负责将传感器采集到的数据通过无线信号发送给监测装置。
监测装置通常安装在车辆的仪表盘或者座位区域，用于接收传感器发送的数据并进行处理。
一旦接收到数据，监测装置会将压力值转换为可视化的胎压信息，并在驾驶员的仪表盘上显示。
一些监测装置还具备警报功能，可以在轮胎胎压异常时提醒驾驶员进行检修或充气操作。
轮胎胎压监测系统的原理是基于胎压变化对汽车行驶性能和安全性的影响。
当轮胎胎压过低或过高时，会导致轮胎与道路的接触面积变化，从而影响车辆的操控稳定性、制动性能和燃油经济性。
因此，通过实时监测胎压状态，驾驶员可以及时采取措施，确保轮胎胎压处于合理范围内，提高行车安全性和车辆性能。
总之，轮胎胎压监测系统通过传感器和监测装置的配合工作，实现对轮胎胎压状态的实时监测和显示，为驾驶员提供行车安全的保障。
汽车常用传感器之胎压监测传感器
汽车常用传感器之胎压监测传感器随着汽车行业的不断发展和进步，汽车的安全性能也变得越来越重要。
而在所有的安全设备中，胎压监测系统（TPMS）被认为是一项重要的技术发展。
胎压监测传感器是TPMS 系统中的核心部分，它能够实时监测车辆轮胎的胎压情况，为行车提供重要的安全保障。
本文将详细介绍胎压监测传感器的工作原理、类型和应用。
一、工作原理胎压监测传感器是一种用于检测汽车轮胎胎压的装置，它能够实时监测轮胎的胎压情况，并将数据传输给车辆的中控系统。
传感器通常安装在每个车轮的轮辋内部，通过感应技术来实时监测轮胎的胎压情况。
一旦轮胎的胎压发生异常，传感器会向车辆的中控系统发出警报，提醒驾驶员注意车辆的行驶安全。
胎压监测传感器通常采用两种不同的工作原理：直接式和间接式。
直接式传感器是通过检测轮胎的胎压来确定胎压情况的，它通常安装在轮胎的气嘴处，并能够直接监测轮胎的胎压数据。
而间接式传感器则是通过监测车轮的转速来推算出轮胎的胎压情况，它通常安装在车辆的ABS系统内部。
不同的工作原理决定了传感器的安装位置和工作方式，但它们的基本功能都是一样的，即实时监测轮胎的胎压情况，为车辆提供安全保障。
二、类型根据传感器的通信方式，胎压监测传感器还可以分为有线式和无线式两种类型。
有线式传感器是指传感器与车辆的中控系统之间通过有线连接进行数据传输，这种传感器通常比较稳定可靠，但安装比较麻烦，并且不太适合一些特殊车型。
而无线式传感器则是通过无线信号与车辆的中控系统进行数据传输，安装简单方便，适用范围广泛，但稳定性和可靠性相对较差。
三、应用胎压监测传感器作为汽车安全系统的重要部分，已经在许多车型中得到了广泛的应用。
根据相关法规的要求，一些国家已经开始要求新车必须配备胎压监测系统。
而对于一些旧车型来说，也可以通过后装配的方式来安装胎压监测系统，以提升车辆的安全性能。
胎压监测传感器还能够提高车辆的整体安全性能和驾驶舒适性。
通过实时监测轮胎的胎压情况，驾驶员可以及时调整轮胎的胎压，确保轮胎正常使用，提升车辆的行驶稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车胎压监测系统的工作原理汽车胎压监测系统是现代汽车安全性能的重要组成部分。
它可以实时监测车辆胎压状态，及时发现异常并提醒驾驶员采取相应的措施。
本文将详细介绍汽车胎压监测系统的工作原理，从而加深对于这一技术的理解。
一、传感器感知胎压信息
汽车胎压监测系统通常由传感器和监测器两个部分组成。
传感器被安装在车轮上，主要用于感知胎压信息。
传感器可以实时地检测胎压值，并将数据传输到监测器进行处理和显示。
每个轮胎都配备一个传感器，以确保对整车各个轮胎胎压状态的准确监测。
二、传输胎压数据到监测器
传感器通过无线信号的方式将感知到的胎压数据传输到监测器。
在传输过程中，传感器会将胎压数据进行编码和调制，以确保传输的准确性和稳定性。
监测器接收到传感器发送的信号后，对数据进行解码和处理，以便后续操作使用。
三、胎压信息处理与显示
监测器接收到传感器发送的数据后，会对数据进行处理和分析。
它可以计算并比较实际胎压与预设胎压的差异，并判断胎压是否低于安全标准。
如果胎压异常，监测器会发出警示信号，提醒驾驶员检查胎压并采取必要的措施。
四、系统工作原理的优势
汽车胎压监测系统的工作原理具有以下优势：
1. 提升驾驶安全性：胎压异常（如胎压过低）可能导致轮胎爆胎，
从而增加车辆发生事故的风险。
通过及时监测胎压状况，驾驶员可以
准确了解轮胎的状态，及时采取补救措施，确保行车安全。
2. 降低燃油消耗：胎压不足会增加轮胎与路面的摩擦力，导致汽车
行驶阻力增加，进而导致燃油消耗的增加。
胎压监测系统可以帮助驾
驶员及时调整胎压，保持在合理范围内，降低燃油消耗。
3. 延长轮胎使用寿命：胎压过高或过低都会直接影响轮胎的使用寿命。
胎压监测系统可以避免过高或过低的胎压情况，保持轮胎在最佳
运行状态下工作，延长轮胎的使用寿命。
4. 提升驾驶舒适度：胎压不平衡会导致车辆行驶时出现抖动、不稳
定等问题，影响驾驶舒适性。
胎压监测系统可以及时发现和提醒胎压
不平衡的情况，保持车辆行驶的平稳性和舒适性。
综上所述，汽车胎压监测系统通过传感器感知胎压信息、传输数据
到监测器、处理与显示胎压信息等步骤，可以提升驾驶安全性、降低
燃油消耗、延长轮胎使用寿命，同时提升驾驶舒适度。
这一技术的应
用将为驾驶者提供更全面的车辆状态信息，提高行车安全性和舒适性，对于现代汽车的安全性能有着重要的意义。
