高精度折射静校正软件的应用
综合全局寻优静校正方法技术手册

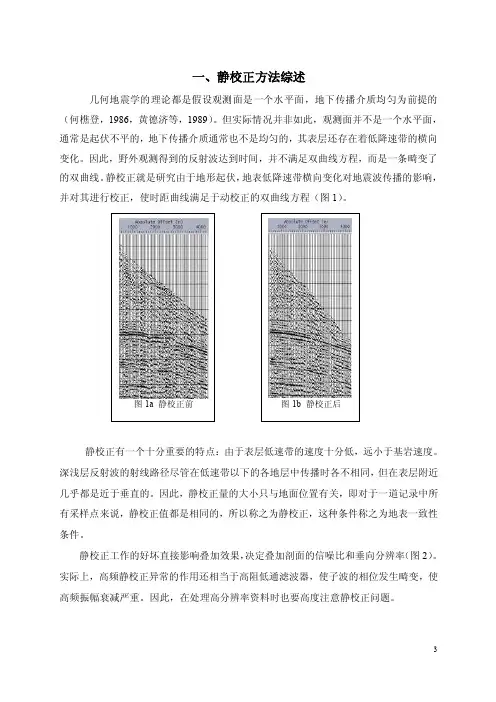

一、静校正方法综述几何地震学的理论都是假设观测面是一个水平面，地下传播介质均匀为前提的（何樵登，1986，黄德济等，1989）。
但实际情况并非如此，观测面并不是一个水平面，通常是起伏不平的，地下传播介质通常也不是均匀的，其表层还存在着低降速带的横向变化。
因此，野外观测得到的反射波达到时间，并不满足双曲线方程，而是一条畸变了的双曲线。
静校正就是研究由于地形起伏，地表低降速带横向变化对地震波传播的影响，并对其进行校正，使时距曲线满足于动校正的双曲线方程（图1）。
图1a 静校正前图1b 静校正后静校正有一个十分重要的特点：由于表层低速带的速度十分低，远小于基岩速度。
深浅层反射波的射线路径尽管在低速带以下的各地层中传播时各不相同，但在表层附近几乎都是近于垂直的。
因此，静校正量的大小只与地面位置有关，即对于一道记录中所有采样点来说，静校正值都是相同的，所以称之为静校正，这种条件称之为地表一致性条件。
静校正工作的好坏直接影响叠加效果，决定叠加剖面的信噪比和垂向分辨率（图2）。
实际上，高频静校正异常的作用还相当于高阻低通滤波器，使子波的相位发生畸变，使高频振幅衰减严重。
因此，在处理高分辨率资料时也要高度注意静校正问题。
静校正工作不仅影响叠加效果，而且还影响叠加速度分析的质量（图3）。
图2a 未作静校正的叠加图图2b 作静校正的叠加图美国著名地球物理学家CH.迪克斯教授生前曾说：“解决好静校正就等于解决了地震勘探中几乎一半的问题”。
我国李庆忠院士也总结说：“静校正是处理好地震资料的敲门砖”。
正因如此，自从多次覆盖勘探技术出现开始，世界各国的专家学者对静校正方法进行了大量的研究工作，发展了不同的静校正方法。
静校正方法可分为野外一次静校正，折射波静校正，反射波剩余静校正三种方法。
利用野外直接观测的数据进行整理计算的静校正叫做野外一次静校正，其方法是根据地面高程数据，井口时间以及根据微测井，小折射数据而获得的低降速带厚度、速度等资料将所有炮点和检波点都校正到基准面上，从而去掉表层因素的影响。
绿山(MESA)中文操作手册
Green Mountain（绿山）地震资料采集系列服务软件操作手册中国石化华东石油局第六物探大队2004年1月Green Mountain（绿山）地震资料采集系列服务软件操作手册手册编写：肖泽阳王军锋审核：刘厚裕刘红军项目负责：肖泽阳总工程师：杨振升单位负责：唐成鸽承担单位：华东石油局第六物探大队编写时间：2004年1月目录1 软件功能介绍 (2)1.1 MESA系列软件 (2)1.2 Millennium静校正软件包 (4)2 MESA 6.0软件 (7)2.1快速使用指南 (7)2.2 其它功能介绍 (18)3 MESA GRIP 2.1软件 (25)3.1 视窗介绍 (25)3.2 操作程序介绍 (25)4 MILLENNIUM系列软件 (33)4.1 GeoScribe II5.3模块 (33)4.2 BIO V5.3模块 (35)4.3 Branch V5.3模块 (36)4.4 Picker V5.3模块 (37)4.5 Fathom Analysis V5.3模块 (42)4.6 Fathom Modeling V5.3模块 (44)4.7 成果输出 (46)前言Green Mountain系列软件由美国绿山地球物理公司(GMG)研制，为地震勘探工作提供了较全面的功能模块，主要提供地震勘探设计、计划、咨询、地球物理服务、技术和手段。
产品主要包括三大系列：⑴ Millennium系列软件,由 GeoScribeⅡ(2D/3D观测系统定义和质量控制)、BIO （地震道格式转换）、Picker（折射初至拾取或自动初至拾取）、Branch（折射界面定义及控制）、Fathanal（折射界面速度分析及延迟时间求取）、Fathom (2D/3D初至拾取和折射静校正求解)、fathmodl&G2（静校正值输出）构成。
⑵ MESA系列软件，由MESA Core(观测系统设计及质量控制)，Advisor(设计辅助分析), GeoCost(观测系统选择及成本分析)，GMG-image(背景图象格式转换)及Grip(三维模型构造，射线追踪和CRP分析)组成。

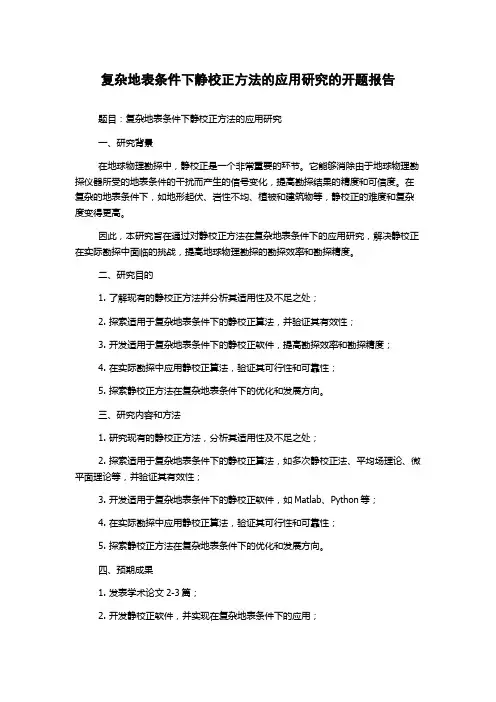

复杂地表条件下静校正方法的应用研究的开题报告
