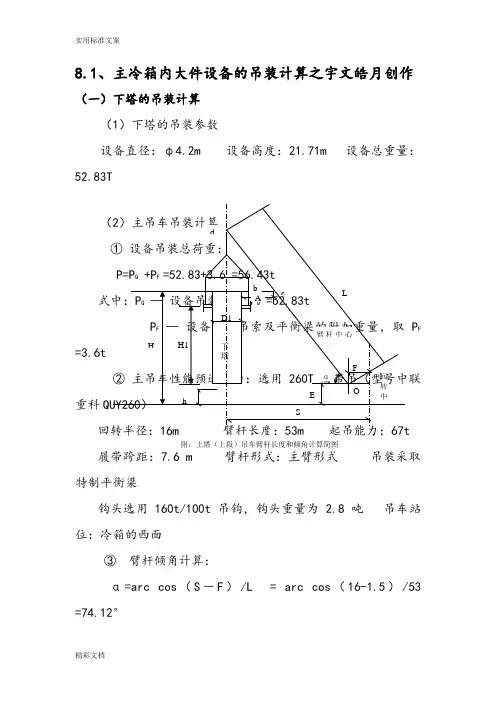

8.1、主冷箱内大件设备的吊装计算（一）下塔的吊装计算（1）下塔的吊装参数设备直径：φ4.2m 设备高度：21.71m 设备总重量：52.83T（2）主吊车吊装计算 ① 设备吊装总荷重： P=P Q +P F =52.83+3.6 =56.43t 式中：P Q — 设备吊装自重 P Q =52.83tP F — 设备吊装吊索及平衡梁的附加重量，取P F =3.6t ② 主吊车性能预选用为：选用260T 履带吊（型号中联重科QUY260）回转半径：16m 臂杆长度：53m 起吊能力：67t 履带跨距：7.6 m 臂杆形式：主臂形式吊装采用特制平衡梁钩头选用160t/100t 吊钩，钩头重量为2.8吨吊车站位：冷箱的西面 ③ 臂杆倾角计算：α=arc cos （S －F ）/L = arc cos （16-1.5）/53 =74.12°HAD1hb c F OEα回转中心臂杆中心LdS附：上塔（上段）吊车臂杆长度和倾角计算简图H1下塔式中：S — 吊车回转半径：选S=16mF — 臂杆底铰至回转中心的距离，F=1.5m L — 吊车臂杆长度，选L=53m ④ 净空距离A 的计算： A=Lcos α－（H －E ）ctg α－D/2=53cos74.12°－(36.5-2) ctg74.12°－5/2=2.1m式中：H — 设备吊装时距臂杆最近的最高点b 至地面的高度，选H=36.5mE — 臂杆底铰至地面的高度，E=2m D — 设备直径：D=4.2m ，取D=5 m以上计算说明所选的吊车性能能满足吊装需求 ⑤ 主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=56.43/67=84.22% 经过校核，选用的主吊车能够满足吊装要求。

（3）溜尾吊车的吊装计算① 受力计算 F=② 溜尾吊车的选择（9-1）×52.8321.71-1-1=21.44tQ26M1.0m 1m9mQG21.71mF 附：下塔溜尾吊车受力计算简图辅助吊车选用为：75T汽车吊臂杆长度：12m；回转半径：7m；起吊能力：36t；吊装安全校核：因为21.44t〈36t，所以75T汽车吊能够满足吊装要求。

起重吊装简易计算公式(一)

起重吊装简易计算公式(一)
起重吊装简易计算公式
1. 垂直吊装公式
•计算物体的重力：
–重力（N）= 质量（kg） x 重力加速度（m/s^2）
–例：一块重1000 kg的物体在地球上的重力：
•重力 = 1000 kg x m/s^2 = 9800 N
•计算起重机选配：
–起重机吨位（T）= 重力（N）/ 1000
–例：需要起吊重力为9800 N的物体，选择起重机吨位：•吨位 = 9800 N / 1000 = T (即10 T)
2. 水平吊装公式
•计算侧向力（只针对固定角度）：
–侧向力（N）= 重力（N） x tan(角度）
–例：物体重力为9800 N，角度为30度时的侧向力：
•侧向力 = 9800 N x tan(30度) = 9800 N x = N
•计算水平力（只针对固定角度）：
–水平力（N）= 重力（N） x sin(角度）
–例：物体重力为9800 N，角度为30度时的水平力：
•水平力 = 9800 N x sin(30度) = 9800 N x = 4900 N
3. 吊杆长度计算（尺规公式）
•计算吊杆长度（只针对水平吊装）：
–吊杆长度（m）= 半径长度（m） x 正弦(角度）
–例：半径长度为5米，角度为60度时的吊杆长度：
•吊杆长度 = 5m x sin(60度) =
结论
以上列举了起重吊装中的一些常用的简易计算公式，包括垂直吊装和水平吊装的计算公式以及吊杆长度的计算公式。

这些公式能够帮助工程师和操作人员进行起重吊装的初步计算和选择，以确保吊装过程的安全和可靠性。

吊车吊装计算

吊车吊装计算公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]、主冷箱内大件设备的吊装计算（一）下塔的吊装计算（1）下塔的吊装参数设备直径：φ 设备高度：设备总重量：（2）主吊车吊装计算 ① 设备吊装总荷重： P=P Q +P F =+ =式中：P Q — 设备吊装自重 P Q =P F — 设备吊装吊索及平衡梁的附加重量，取P F = ② 主吊车性能预选用为：选用260T 履带吊（型号中联重科QUY260）回转半径：16m 臂杆长度：53m 起吊能力：67t附：上塔（上段）吊车臂杆长度履带跨距： m 臂杆形式：主臂形式吊装采用特制平衡梁钩头选用160t/100t吊钩，钩头重量为吨吊车站位：冷箱的西面③臂杆倾角计算：α=arc cos（S－F）/L = arc cos（）/53 =°式中：S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=L —吊车臂杆长度，选L=53m④净空距离A的计算：A=Lcosα－（H－E）ctgα－D/2=°－°－5/2=式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=E —臂杆底铰至地面的高度，E=2mD —设备直径：D=，取D=5 m以上计算说明所选的吊车性能能满足吊装需求⑤主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=67=%经过校核，选用的主吊车能够满足吊装要求。

（3）溜尾吊车的吊装计算①受力计算F=（9-1）×=②溜尾吊车的选择辅助吊车选用为：75T汽车吊臂杆长度：12m；回转半径：7m；起吊能力：36t；吊装安全校核：因为〈36t，所以75T汽车吊能够满足吊装要求。

（二）、上塔（上段）的吊装计算（1）上塔上段的吊装参数设备直径：φ设备高度：设备重：安装高度：45米附：吊装臂杆长度和倾角计算简图（2）主吊车吊装计算①设备吊装总荷重：P=PQ +PF=+=式中：PQ —设备吊装自重 PQ=PF —设备吊装吊索及平衡梁的附加重量，取PF=②主吊车性能预选用为：选用260T履带吊（型号中联重科QUY260）回转半径：16m 主臂杆长度：59m 副臂杆长度：27m 起吊能力：55t履带跨距： m 臂杆形式：主臂＋塔式副臂，主臂角度不变85度，钩头选用160t/100t吊钩，钩头重量为吨副臂起落吊装采用特制平衡梁, 主吊车站位于冷箱的西面③主臂角度不变85度，副臂杆倾角计算：C=16-F-59coc85°=°=γ =β-（90°-α）=arcSin(C/27)-(90°-85°)= arcSin27)-5°= °式中：γ—副臂杆倾角，为副臂中心线与主臂中心线夹角S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=主臂杆长度：59m 副臂杆长度：27mα—为主臂角度不变85度④净空距离A的计算：A=C-［H-(59*Sinα+E)］tanβ－D/2=－［74-(59*Sin85°+2)］－4/2 =式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=74mE —臂杆底铰至地面的高度，E=2 mD —设备直径D=, 取D=4 m以上计算说明所选的吊车性能能满足吊装需求。

履带吊双机抬吊受力分配计算

履带吊双机抬吊受力分配计算
履带吊双机抬吊受力分配计算需要考虑以下因素：
1. 吊重：首先确定要吊起的重量，这个重量将会通过钢索传递到吊机上。

2. 吊机间距：确定履带吊机的间距，即两台履带吊机之间的水平距离。

3. 吊索角度：确定吊索与水平面的夹角，该角度越小，吊索受力越大。

4. 吊索长度：确定吊索的长度，该长度将影响吊重受力分配。

计算步骤如下：
1. 计算每台履带吊机承载重量：将要吊起的总重量均匀分配到每台履带吊机上。

假设总重量为W，吊机数为N，则每台吊机承载重量为W/N。

2. 计算吊索角度对吊重的影响：根据吊索角度和吊索长度，计算吊索对吊重的力分量。

假设吊索角度为θ，吊索长度为L，总重量为W，则吊索对吊重的力分量为W*sin(θ)。

3. 计算每台履带吊机的受力：将吊机承载重量和吊索对吊重的力分量相加，得到每台履带吊机的受力。

假设每台吊机承载重量为P，吊索对吊重的力分量为F，则每台履带吊机的受力为
P+F。

4. 计算受力分配比例：根据每台履带吊机的受力和总受力之比，计算受力分配比例。

假设每台履带吊机的受力为P1、P2，总受力为Ft，则受力分配比例为P1/Ft和P2/Ft。

需要注意的是，以上计算仅为理论计算，在实际情况中还需要考虑吊机的性能参数、工作环境等因素，以保证吊机的安全运行。

起吊重量计算

吊车的选择
汽车吊理论吨位乘以3，再除以要吊的重量能得出距离，除以距离能得出重量，但是吊车的实际能力达不到计算出来的结果，还要把主臂的重量和吊钩的重量算上。

所需要吊装物体的重量为11t，吊装时安装的管道中心距离吊车的中心为8m。

需要选择什么型号的吊车计算如下：
A、25t吊车的最大起重吨位计算
25t×3=75
75/8=9.375t
9.35t×75％=7.03t
采用25t吊车，工作幅度8m，最大起重吨位为7t。

DN250的管道重量计算，管道壁厚为12mm，每节长度为11mm；故每根管道重量为0.849T。

25t吊车：7.03t＞0.849 t；
所以选择采用25t吊车完成此次管道吊装工作。

吊车吊装计算

8.1、主冷箱内大件设备的吊装计算之宇文皓月创作（一）下塔的吊装计算（1）下塔的吊装参数设备直径：φ4.2m 设备高度：21.71m 设备总重量：52.83TP F =3.6t重科16m 臂杆长度：53m 起吊能力：附：上塔（上段）吊车臂杆长度和倾角计算简图履带跨距：7.6 m 臂杆形式：主臂形式吊装采取特制平衡梁钩头选用160t/100t吊钩，钩头重量为 2.8吨吊车站位：冷箱的西面③臂杆倾角计算：α=arc cos（S－F）/L = arc cos（16-1.5）/53 =74.12°式中：S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=1.5mL —吊车臂杆长度，选L=53m④净空距离A的计算：A=Lcosα－（H－E）ctgα－D/2=53cos74.12°－(36.5-2) ctg74.12°－5/2=2.1m式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=36.5mE —臂杆底铰至地面的高度，E=2mD —设备直径：D=4.2m，取D=5 m以上计算说明所选的吊车性能能满足吊装需求⑤主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=56.43/67=84.22%经过校核，选用的主吊车能够满足吊装要求。

（3）溜尾吊车的吊装计算算的选择辅助吊车选用为：75T汽车吊臂杆长度：12m；回转半径：7m；起吊能力：36t；吊装平安校核：因为21.44t〈36t，所以75T汽车吊能够满足吊装要求。

（二）、上塔（上段）的吊装计算（1）上塔上段的吊装参数设备直径：φ3.6m 设备高度：11.02m 设备重：17.35T 装置高度：45米附：吊装臂杆长度和倾角计算简图（2）主吊车吊装计算①设备吊装总荷重：P=P Q +P F=17.35+3.6=20.95t式中：P Q—设备吊装自重 P Q =17.35tP F—设备吊装吊索及平衡梁的附加重量，取P F =3.6t②主吊车性能预选用为：选用260T履带吊（型号中联重科QUY260）回转半径：16m 主臂杆长度：59m 副臂杆长度：27m 起吊能力：55t履带跨距：7.6 m 臂杆形式：主臂＋塔式副臂，主臂角度不变85度，钩头选用160t/100t吊钩，钩头重量为2.8吨副臂起落吊装采取特制平衡梁, 主吊车站位于冷箱的西面③主臂角度不变85度，副臂杆倾角计算：C=16-F-59coc85°=16-1.5-59coc85°=9.34mγ =β-（90°-α）=arcSin(C/27)-(90°-85°)= arcSin(9.34/27)-5°= 15.24°式中：γ—副臂杆倾角，为副臂中心线与主臂中心线夹角S —吊车回转半径：选S=16mF —臂杆底铰至回转中心的距离，F=1.5m主臂杆长度：59m 副臂杆长度：27mα—为主臂角度不变85度④净空距离A的计算：A=C-［H-(59*Sinα+E)］tanβ－D/2=9.34－［74-(59*Sin85°+2)］tan20.24－4/2 =2.46m式中：H —设备吊装时距臂杆最近的最高点b至地面的高度，选H=74mE —臂杆底铰至地面的高度，E=2 mD —设备直径D=3.6m, 取D=4 m以上计算说明所选的吊车性能能满足吊装需求。
