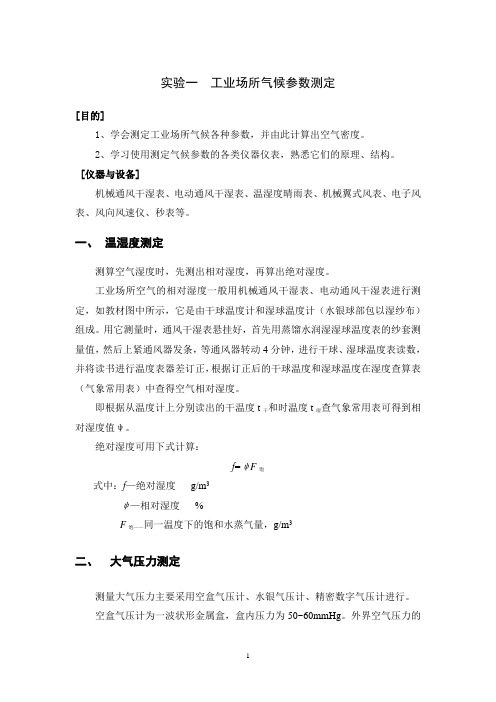

实验一工业场所气候参数测定[目的]1、学会测定工业场所气候各种参数，并由此计算出空气密度。
2、学习使用测定气候参数的各类仪器仪表，熟悉它们的原理、结构。
[仪器与设备]机械通风干湿表、电动通风干湿表、温湿度晴雨表、机械翼式风表、电子风表、风向风速仪、秒表等。
一、温湿度测定测算空气湿度时，先测出相对湿度，再算出绝对湿度。
工业场所空气的相对湿度一般用机械通风干湿表、电动通风干湿表进行测定，如教材图中所示，它是由干球温度计和湿球温度计（水银球部包以湿纱布）组成。
用它测量时，通风干湿表悬挂好，首先用蒸馏水润湿湿球温度表的纱套测量值，然后上紧通风器发条，等通风器转动4分钟，进行干球、湿球温度表读数，并将读书进行温度表器差订正，根据订正后的干球温度和湿球温度在湿度查算表（气象常用表）中查得空气相对湿度。
即根据从温度计上分别读出的干温度t干和时温度t湿查气象常用表可得到相对湿度值ψ。
绝对湿度可用下式计算：f=ψF饱式中：f—绝对湿度g/m3ψ—相对湿度%F饱——同一温度下的饱和水蒸气量，g/m3二、大气压力测定测量大气压力主要采用空盒气压计、水银气压计、精密数字气压计进行。
空盒气压计为一波状形金属盒，盒内压力为50~60mmHg。
外界空气压力的变化可使金属盒伸缩，通过弹簧杠杆装置带着指针移动，指针下装有刻度盘，可从刻度盘上读出大气压力（mmHg ），测量时，将仪器水平的放置在测量地点。
停留10~20分钟后读数，此仪器的测量范围时600~800mmHg ，值得说明的是，空盒气压计出厂时都附有一个检定证，它给出了三种读数订正值，即刻度订正、温度订正以及补充订正，实验时，应注意它的应用。
三、 密度计算精确计算公式：tP P b +-=15.273)379.0(003484.0ϕρ式中：ρ—空气密度 Kg/m 3P —测点空气的绝对静压，Pa ；t —测点处空气的干温度，℃；ϕ—t 、t w （湿温度）时空气的相对湿度，%；P b —空气在t 温度下的饱和水蒸气压力，Pa 。
空气温度检测作业指导书

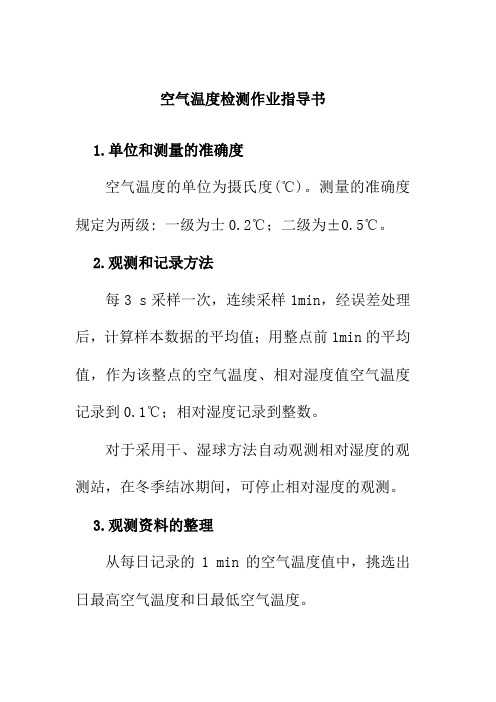

空气温度检测作业指导书
1.单位和测量的准确度
空气温度的单位为摄氏度(℃)。
测量的准确度规定为两级: 一级为士0.2℃；二级为±0.5℃。
2.观测和记录方法
每3 s采样一次，连续采样1min，经误差处理后，计算样本数据的平均值；用整点前1min的平均值，作为该整点的空气温度、相对湿度值空气温度记录到0.1℃；相对湿度记录到整数。
对于采用干、湿球方法自动观测相对湿度的观测站，在冬季结冰期间，可停止相对湿度的观测。
3.观测资料的整理
从每日记录的1 min的空气温度值中，挑选出日最高空气温度和日最低空气温度。
风道温度湿度压力及流速测定
风道温度、湿度、压力及流速测定一、实验目的(一)掌握使用测压管、微压计和流量计测量风道压力和流量的方法，了解使用仪表的工作原理、基本构造和正确的使用方法。
(二)对用不同方法测出的流量进行比较，试说明其差异的原因。
二、测量方法(一)压力测量风道压力测量一般是采用接触方法进行，这种方法是由测压孔、测压管和测压仪表组成。
被测点的压力经过测压孔、测压管传到测压仪表上，由测压仪表指示或记录压力值。
1．为了测量风道的静压，可在风道壁上垂直开设测压孔，如图1—1所示。
测压孔的轴线应和壁面垂直，为防止被气流中杂物堵塞，测压孔径可取1—3mm，孔的周边要平滑无毛刺，导压管内径约为(2-2.5)d。
为了提高测试准确度，风道同一裁面壁上的静压油孔要均匀分布，通常取3—4个，并互相接通。
2．测压管皮托管是测量风道压力最常用的一种测压管，它是由总压管和静压管组合而成。
管头部通孔测全压，管外周小孔测静压，两者之差为动压。
因此，皮托管也称为风速管。
3．测压仪表通风系统测量压力常用的仪表有(1)U型管压力计、单管压力计；(2)倾斜式压力计；(3)补偿式压力计。
补偿式压力计测量准确度较高，也可用来校验上述两种压力计。
(二)流量测量风道中流量的测量，目前常用的方法有流速法和节流压差法。
1．流速法这种方法只需测出风道截面流体的平均速度v，就可以计算流量Q，它等于Q＝F v； m3／s (1—1)式中F——风道截面积，m2。
(1)平均动压法这种方法用皮托管测量风道截面各点的动压，其测点可按下述方法布置，测定静压时，测量截面壁上分布四点静压孔接头连接到一个共同的环中并与压力计相连，所测得的静压为该截面上静压的平均值（环的有效截面应不小于任一静压控截面积的四倍）；测定动压时，动压管的直管必须垂直管壁，动压管的弯管嘴应面对气流方向且与风管轴线平行，其平行度偏差不大于5°，采用等面积分环法布置测点，如表1和图1 所示。
表1 圆形管道等面积环数及测点的确定参数量值 管径D(m) D<1.0 圆环数 1~2 测点数4~8 测点编号1/5# 2/6# 3/7# 4/8# r （以D 计） 0.0670.250 0.7500.933则平均动压221⎪⎪⎭⎫⎝⎛+++=n P P P P n d ααα Pa (1—2) 平均流速等于dP v ρ2=m/s (1—3)式中 ρ—空气密度，kg ／m 3。
室内新风量检测作业指引
室内新风量检测作业指南1编制目的根据《民用建筑工程室内环境污染控制规范》GB50325-2010要求，民用建筑工程验收时，对采用中央空调的工程，应进行室内新风量的检测，特制定本作业指南。
2适用范围适用于集中式空调系统、半集中式空调系统室内新风量检测。
应优先采用CO2示踪气体法检测新风量，对集中式空调系统，抽检的房间面积三500m2时，可采用风管法检测新风量。
如能确定进入室内的空气全部为新风时，优先采用CO2示踪气体法检测新风量；如送入室内的空气是新风与回风混合后的空气，则应采用风速、风量法检测出总送风量后，根据实测新回风比计算出新风量。
3术语3.1集中式空调系统：是指系统所有空气处理设备集中设置在一个空调机房内的中央空调系统。
3.2半集中式空调系统：是指系统除设集中空调机房外，还设有分散在空调房间的空气处理装置的中央空调系统。
第一法CO示踪气体法24检测依据《公共场所室内新风量测定方法》 GB/T 18204.18-20005原理采用CO2示踪气体浓度衰减法。
在待测室内通入适量CO2示踪气体，由于室内、外空气交换，CO2示踪气体的浓度呈指数衰减，根据浓度随着时间的变化的值，计算出室内的新风量，再根据室内设计人数，计算出人均新风量结果。
6仪器和材料6.1轻便型CO气体浓度测定仪，最低检出限Nlppm,可连续自动测读。
26.2摇摆电扇。
6.3CO2示踪气体。
7测定步骤7.1室内空气总量的测定7.1.1用尺测量并计算出室内容积V (m3)。
7.1.2室内应无家具等物品，用尺测量并计算出室内梁、柱等凸出物的总体积V2 (m3)。
7.1.3计算室内空气容积，见式7.1。
V = V—V(7.1)12式中：V-------- 室内空气容积，m3；V ------- 室内容积，m3；1V2 ------ 室内物品容积，m37.2检测点的设置室内CO2浓度检测点数应按表7.2设置，当房间内有2个及以上检测点时，应采用对角线、斜线、梅花状均衡布点。
(完整word版)环境空气采样作业指导书
一环境空气采样作业指导书1.1采样工作流程1.1.1监测项目调查现场监测人员认真了解监测对象的生产设备、工艺流程,清楚主要污染源、主要污染物及其排放规律，查看环保措施落实和环保设施运行情况。
监控生产负荷，调查现场环境(气象、水温、污染源）有关参数和周边环境敏感点，检查监测点位符合性及安全性，搜集与编制监测报告有关的各种技术资料并做好相关记录。
1.1.2实验室采样前准备现场监测人员领取采样容器、滤膜，准备现场监测和采样所用的仪器设备、器具、样品标签、现场固定剂等，并完成设备的运行检查。
1.2.1采样前准备的仪器设备和辅助材料包括：采样器、风速风向仪、气温气压计、GPS；吸收瓶（内装配制好的吸收液，装箱，含空白、平行)、滤膜（含空白和备用膜)、镊子、凡士林、剪刀、手套、封口膜、电池、原始记录单、交接单、样品标签和笔等相关仪器物品。
1。
2。
2仪器设备的运行检查在领用时，要检查并填写仪器的使用记录，尤其检查采样流量是否需要校准，并对采样器进行气密性检查。
1.1.3现场采样前准备1复核现场工况，是否适宜进行采样。
2观测现场风速风向，局地流场、大气稳定度等气候条件，确定监测点位。
3按要求连接采样系统1.1.4气态污染物将气样捕集装置串联到采样系统中，核对样品编号，并将采样流量调至所需的采样流量，开始采样.记录采样流量、开始采样时间、气样温度、压力等参数.气样温度和压力可分别用温度计和气压表进行同步现场测量。
1.1.5颗粒物采样1打开采样头顶盖，取出滤膜夹,用清洁干布擦掉采样头内滤膜夹及滤膜支持网表面上的灰尘，将采样滤膜毛面向上，平放在滤膜支持网上.同时核查滤膜编号，放上滤膜夹，安好采样头顶盖。
启动采样器进行采样。
记录采样流量、开始采样时间、温度和压力等参数。
2采样结束后，取下滤膜夹，用镊子轻轻夹住滤膜边缘，取下样品滤膜,并检查在采样过程中滤膜是否由破损现象，或滤膜上尘的边缘轮廓不清晰的现象。
若有，则该样品膜作废,需重新采样。
2019年风速仪作业指导书word版本 (10页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==风速仪作业指导书篇一：ZRQF-F30J型热球风速仪作业指导书1. 目的规范ZRQF-F30J型热球风速仪操作规程的操作规程，正确使用仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2. 适用范围适用于ZRQF-F30J型热球风速仪的操作。
3. 职责3.1 操作人员：严格按本操作规程使用仪器，确保本设备的安全，正常运行，作好使用登记；定期参与仪器的期间核查，做好记录。
3.2 管理人员：负责监督仪器操作是否符合规程，对设备进行日常管理和定期维护，作好记录；当设备出现无法排除的故障时，应作好记录，并及时向检测室负责人汇报，联系维修；定期参与仪器的期间核查，做好记录。
3.3 检测室负责人：监督设备的安全正常运行，配合质控科组织的每年设备校准/检定工作；监督设备的期间核查。
4. 操作步骤该热球风速计为即测即显型仪表，显示屏及时跟踪、显示被测风速的变化，数值1秒刷新一次；并且检测电池的电压，如果电池的电压不足，液晶屏左上角的电池电量标识将不停的闪烁，提醒用户及时更换电池。
该机按键共有4个，分别为Φ/B、H、▲、▼键。
Φ/B键为开关机/背光键，用来开/关机器。
在即测即显方式下按H键后，显示的风速值将保持不变；在保持状态下，按一下H键可重新回到风速测量的即测即显模式。
▲、▼键用来选择显示相应的风速的换算值。
5. 使用注意事项风速测量的单位（m/s、Km/hr）。
当用户选择好一种测量单位后，测量值会5.1 在风速测量中，必须使探头上的敏感元件对准来风方向。
5.2 仪表自出厂之日起，一年内如因制造不良而工作不正常，制造厂负责免费更换或修理其损坏的零部件（敏感元件损坏除外）。
5.3 为保证仪表测量的准确性，用户应每年在计量部门认可的专用设备上进行校准。
如当地不具备条件也可由本厂代为进行。
空气站作业指导书
环境空气质量自动监测系统日常运行维护1．运维工作一般要求（1）保持站房内部环境清洁，布置整齐，各仪器设备干净清洁，设备标识清楚。
（2）检查供电、电话及网络通讯的情况，保证系统的正常运行。
（3）保证空调正常工作，仪器运行温度保持在25℃左右，站房内温度日波动范围小于3℃，相对湿度保持在80%以下。
（4）指派专人维护，设备固定牢固，门窗关闭良好，人走关门，非工作人员未经许可不得入内。
（5）定期检查消防和安全设施。
（6）每次维护后做好系统运行维护记录。
（7）进行维护时，应规范操作，注意安全，防止意外发生。
2．每日工作内容每天上午和下午两次远程查看站点数据并形成记录，分析监测数据，对站点运行情况进行远程诊断和运行管理，内容包括：（1）判断系统数据采集与传输情况。
（2）根据电源电压、站房温度、湿度数据判断站房内部情况。
（3）发现监测数据有持续异常值时，在每日6 时～23 时出现的故障，应在4h 内解决，其他时间出现的故障，应在第2 天12 时前解决（通信线路、电力线路故障除外，但应及时与相关部门联系积极解决）。
（4）根据仪器参数信息判断仪器运行情况。
（5）根据故障报警信号判断现场状况。
（6）每日检查数据是否及时上传至城市站、省站和总站并正常发布，发现掉线应及时恢复。
（7）对二氧化硫、一氧化碳、臭氧、氮氧化物分析仪进行零点检查，如果漂移超过国家相关规范要求，需要进行校准。
（8）每天通过空气质量联网监测管理平台完成对前一日各监测点位原始小时值的审核，并向省、市监测中心（站）提交小时值审核结果和根据小时值生成的各点位日均值。
数据审核报送工作应于每日下午14 时前完成，当天因网络故障等原因未能完成数据审核报送的，可顺延一日审核报送，最多顺延二日（如6 日产生的数据，应于7 日14 时前完成审核，最迟在9 日14时前完成审核）。
届时仍未完成数据审核与报送的城市，将不能通过城市端软件报送3 日以前的审核数据。
对于未能按时在规定时间内完成审核的数据，须于数据产生一周内，以正式文件形式报送书面审核结果及未能按时完成审核的原因。
气象与环境保护作业指导书
气象与环境保护作业指导书第一章气象基础知识 (2)1.1 气象要素及其观测 (2)1.1.1 气温 (2)1.1.2 湿度 (3)1.1.3 气压 (3)1.1.4 风向和风速 (3)1.1.5 降水量 (3)1.2 气候系统与气候变化 (3)1.2.1 气候系统 (3)1.2.2 气候变化 (3)1.3 气象灾害与防范 (3)1.3.1 台风防范 (4)1.3.2 暴雨防范 (4)1.3.3 洪水防范 (4)1.3.4 干旱防范 (4)1.3.5 冰雹防范 (4)1.3.6 霜冻防范 (4)第二章环境保护概述 (4)2.1 环境保护的定义与重要性 (4)2.2 环境保护法律法规 (5)2.3 环境保护战略与政策 (5)第三章大气污染与气象 (6)3.1 大气污染物的来源与分类 (6)3.2 大气污染物的扩散与传输 (6)3.3 气象因素对大气污染的影响 (6)第四章水污染与气象 (7)4.1 水污染的类型与危害 (7)4.2 水污染的气象因素分析 (8)4.3 水环境保护与气象 (8)第五章土壤污染与气象 (8)5.1 土壤污染的来源与类型 (8)5.2 土壤污染的气象因素分析 (9)5.3 土壤环境保护与气象 (9)第六章噪声污染与气象 (10)6.1 噪声污染的来源与危害 (10)6.1.1 噪声污染的来源 (10)6.1.2 噪声污染的危害 (10)6.2 噪声污染的气象因素分析 (10)6.2.1 气象因素对噪声传播的影响 (11)6.2.2 气象因素对噪声污染的空间分布影响 (11)6.3 噪声污染的控制与气象 (11)6.3.1 噪声污染控制的气象因素考虑 (11)6.3.2 气象因素在噪声污染控制中的应用 (11)第七章生态保护与气象 (12)7.1 生态系统的概念与功能 (12)7.2 生态保护的重要性 (12)7.3 气象因素对生态保护的影响 (12)第八章气象灾害与环境保护 (13)8.1 气象灾害的类型与特点 (13)8.1.1 气象灾害的类型 (13)8.1.2 气象灾害的特点 (13)8.2 气象灾害对环境保护的影响 (13)8.2.1 水资源影响 (13)8.2.2 土地资源影响 (14)8.2.3 生物多样性影响 (14)8.2.4 环境污染影响 (14)8.3 气象灾害应对与环境保护 (14)8.3.1 预防和预警 (14)8.3.2 应急处置 (14)8.3.3 恢复重建 (14)8.3.4 生态保护 (14)8.3.5 国际合作 (14)第九章气象监测与环境保护 (14)9.1 气象监测技术的发展 (14)9.2 气象监测在环境保护中的应用 (15)9.3 气象监测与环境保护的协同作用 (15)第十章环境保护与可持续发展 (15)10.1 可持续发展的概念与原则 (15)10.1.1 概念 (15)10.1.2 原则 (16)10.2 环境保护与可持续发展的关系 (16)10.3 气象因素在可持续发展中的作用 (16)第一章气象基础知识1.1 气象要素及其观测气象要素是描述大气状态和变化的基本参数，主要包括气温、湿度、气压、风向、风速、降水量等。
环境空气自动监测系统检测作业指导书.
环境空气自动监测系统检测作业指导书2011-11-03 15:51:151概述环境空气质量自动监测系统由监测子站、中心计算机室、质量保证实验室和系统支持实验室等组成，一般分析单元能自动监测环境空气中的氮氧化物、二氧等参数。
其监测仪器一般分为点式监测仪器和开放化硫、臭氧、一氧化碳和PM10光程监测仪器。
本作业指导书用于对氮氧化物、二氧化硫、臭氧、一氧化碳和可吸入颗粒物等参数监测仪器、采样装置等监测子站进行测试。
PM102编制依据GB 3095-1996 环境空气质量标准HJ/T 193-2005 环境空气质量自动监测技术规范HJ/T 194-2005 环境空气质量手工监测技术规范HJ 479-2009 环境空气氮氧化物（一氧化氮和二氧化氮）的测定盐酸萘乙二胺分光光度法HJ 483-2009 环境空气二氧化硫的测定四氯汞盐吸收-副玫瑰苯胺分光光度法HJ 482-2009 环境空气二氧化硫的测定甲醛吸收-副玫瑰苯胺分光光度法GB/T 15437-1995 环境空气臭氧的测定靛蓝二磺酸钠分光光度法GB/T 15438-1995 环境空气臭氧的测定紫外光度法GB 9801-88 空气质量一氧化碳的测定非分散红外法GB 6921-86 大气飘尘浓度测定方法GB/T 15432-1995 环境空气总悬浮颗粒物的测定重量法GB/T 15263-94 环境空气总烃的测定气相色谱法《空气和废气监测分析方法》（第四版）3技术要求和性能指标环境空气自动监测系统应满足以下表3-1、表3-2和表3-3中各项技术性能指标的要求。
3.1 外观要求3.1.1 应有制造计量器具CMC标志（进口产品应取得我国质量监督检验检疫部门出具的计量器具型式批准证书）和产品铭牌，铭牌上应标有仪器名称、型号、生产单位、出厂编号、制造日期等。
3.1.2 仪器表面无明显碰、划伤，外观整齐、清洁，零部件表面不得锈蚀。
3.1.3 仪器各紧固件应连接牢固、可靠；各调节器件应功能正常，操作灵活方便。
作业指导书-风量测试
1. 使用仪器:风速计.型号:2. 测试要求：1) 温度：空气温度20±5℃ ； 2) 试验室要求：✧ 16inch 以下的风扇：长-4500mm ，宽-4500mm,高-3000mm ； ✧ 16inch 以上的风扇：长-6000mm ，宽-4500mm,高-3000mm ； ✧ 室验室误差允许±15mm 。
3) 风扇与转速仪放置要求：图一图二✧ 16inch 以下风扇扇叶中心与地面高度为1200mm ，16inch 以上风扇为1500mm; ✧ 16inch 以下风扇扇叶中心与前墙距离应不小于1800mm ，16inch 以上风扇应不小于6000mm;✧ 被测风扇扇叶中心与左右两侧墙面的距离不小于1800mm ； ✧ 被测风扇扇叶中心与后侧墙面的距离不小于1200mm ；✧ 当被测风扇为壁扇时，要安装在一块平板上，平板尺寸至少为1000*1000mm （图一示）；✧ 试验时，在电风扇送风的一边，除了允许放置风速表及其搁架外，不允许有其它任何物品的存在；批准: 审核: 作成:✧实验过程中，试验人员可以在电风扇进风的一边停留，仅在操作风速表及读数时才可进入风扇送风的一边，完后，应尽快返回；✧实验过程中，风速表的叶平面与被试电风扇的扇叶平面应平行，其之间的距离应为被试电风扇扇叶直径的3倍；✧电风扇的送风方向与风速计的进风面应保持平行，最大不能超过20度（图二示）。
3．测试方法1)电风扇在额定电压及频率下高速动转10min，将风速仪置于扇叶轴线20mm处的左边，测试时间1min，将读值记录在《风量测试表》中；2)再以每40mm的增量沿着水平直线逐点向左移动，直到所测得的风速值低于0.4m/s为至，所有数值记入《风量测试表》；3)使用同样方法测取右侧的风速值，记入《风量测试表》；4)注意每点的测试时间都不得少于1min；5)任何圆环的平均风速应该是该圆环平均半径上左右两个风速值的平均值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气温度、相对湿度、风速、新风量、大气压测定方法作业指导书
本方法规定了室内空气温度、相对湿度、风速、新风量、大气压的测定方法。
适用于工作场所、居室等室内环境气象条件的测定方法。
规范性引用文件包括GB/T .1-2013公共场所卫生检验方法第1部分：物理因素、GB/T.13-2000公共场所空气温度测定方法、GB/T.14-2000公共场所空气湿度测定方法、GB/T.15-2000公共场所风速测定方法、GB/T.16-2000公共场所气压测定方法。
对于空气温度的测定，可以采用数显式温度计法。
使用PN结热敏电阻、热电偶、铂电阻等作为温度传感器，通过传感器自身随温度变化产生电信号经放大、A/D变换后，由显示器直接显示空气温度。
使用TES-1360A数字温湿度计进行测量，测点的布置数量和位置需根据室内面积大小进行规划，测点距离地面高度1m~1.5m，距墙壁不小于0.5m，室内空气温
度测点还应距离热源不小于0.5m。
计算结果时，一个区域的
测定结果以该区域内各测点测量值的算数平均值给出。
相对湿度的测定可以采用干湿球法。
使用DHM-2通风干
湿球温度计进行测量，测量精度为±3%。
在-10℃～45℃条件下，湿度测量范围10%～100%RH。
测定步骤包括将两支完全
相同的水银温度计都装入金属套管中，套装顶部装有一个用发条或电驱动的风扇，风扇启动后抽吸空气均匀地通过套管，使球部处于≥2.5m/s的气流中（电动可达3m/s），测定干湿球温
度计的温度，然后根据干湿球温度计的温差，计算出空气的相对湿度。
6.2.2 QDF-6热球式风速仪的测量范围为～30m/s，工作环
境条件下测量时误差＜±3%（满量程）。
6.2.3 TES-1360A数字温湿度计的最小分辨率为0.1℃，测
量精度为±0.5℃，适用温度范围为-20℃～60℃。
6.3测点要求
6.3.1 检测点应位于气流平稳的直管段，避开弯头和断面
急剧变化的部位。
6.3.2 对于圆形风管，将其分成适当数量的等面积同心环，测点选在各环面积中心线与垂线的两条直径线的交点上，测点
数量见表1.对于直径小于0.3m、流速分布比较均匀的风管，可取风管中心一点作为测点。
对于气流分布对称和比较均匀的分管，可只取一个方向的测点进行检测。
6.3.3 对于矩形风管，将其断面分成适当数量的等面积矩形（最好为正方形），各矩形中心即为测点。
测点数量见表2.
6.4测量步骤
6.4.1 首先测量风管检测断面面积（S），然后按照表1或表2分环/分块确定检测点。
6.4.2 皮托管法测定新风量的步骤如下：
连接好3012H自动烟尘测试仪，检查其是否正常，连接是否漏气。
将3012H自动烟尘测试仪烟枪插入风管内，在各测点上使烟枪全压测孔对着气流方向，偏差不超过10o，测量出各点动压值（Pd）。
重复测量一次，取算术平均值。
同时3012H
自动烟尘测试仪可显示新风温度（t）。
调查机械通风服务区域内设计人流量和实际最大人流量。
6.4.3 风速计法测定新风量的步骤如下：
按照QDF-6热球式风速仪使用说明书调整仪器；
将风速仪放入新风管内测量各测点风速，以全部测点风速算术平均值作为平均风速；
将TES-1360A数字温湿度计插入风管中心点处，封闭测
孔待温度稳定后读数，测量出新风温度（t）。
调查机械通风服务区域内设计人流量和实际最大人流量。
6.5结果计算
6.5.1 皮托管法测量新风量的计算公式为：
Q = n * S * Kp * (t + 273.15) / Pd * P
其中，Q为新风量，单位为立方米每人小时（m3/（人·h））；n为一个机械通风系统内新风管的数量；S为新
风管测量断面面积，单位为平方米（m2）；Kp为皮托管系数；t为新风温度，单位为摄氏度（℃）；Pd为新风动压值，单位
为帕（Pa）；P为服务区人数，取设计人流量与实际最大人流
量2个数中的高值，单位为人。
6.5.2 风速计法测量新风量的计算公式为：
Q = n * S * v * (t + 273.15) / 3600 * P
其中，Q为新风量，单位为立方米每人小时（m3/（人·h））；n为一个机械通风系统内新风管的数量；S为新
风管测量断面面积，单位为平方米（m2）；v为平均风速，单位为米每秒（m/s）；t为新风温度，单位为摄氏度（℃）；P
为服务区人数，取设计人流量与实际最大人流量2个数中的高值，单位为人。
换气次数的计算公式为：A=Q×P/V。
其中，Q表示新风量，单位为立方米每人小时；P表示服务区人数，取设计人流
量与实际最大人流量两个数中的高值；V表示室内空气体积，单位为立方米。
通过这个公式可以计算出需要进行多少次换气。
大气压可以通过空盒气压表法进行测量。
这种方法利用金属空盒随气压高低的变化而压缩或膨胀的特性进行测量。
仪器由感应、传递和指示三部分组成，通过传递放大并将伸张运动传给指针，从而直接指示气压值。
常用的仪器是DYM3空盒
压力计，具有灵敏度0.5hPa和精度±2hPa。
在进行测定之前，需要对仪器进行期间核查和使用前校准。
测定步骤包括打开气压表盒后盖，先读附温，准确到0.1℃，
轻敲盒面，待指针摆动静止后读数。
读数时视线需垂直刻度面，读数指针尖端所示的数值应准确到0.1hPa。
大气压力的计算公式为：P=P1+P2+P3.其中，P表示大气
压力，单位为帕；P1表示刻度修正值，单位为帕；P2表示温
度修正值，单位为帕；P3表示补充修正值，由检定证书中给出，单位为帕。
通过这个公式可以计算出大气压力的值。
需要记录测定结果的表格，可以包括测定时间、测定地点、测定人员、测定仪器、大气压力值等信息。
