后交叉韧带胫骨止点撕脱骨折ppt课件
合集下载
后交叉韧带损伤(PCL)重建术的护理查房 ppt课件
复查结果 （12/3） 正常
1.87mmol/L 正常
临床意义
感染、术后的应 激反应 提示电解质紊乱
MRI：右膝后交叉韧带断裂并右胫骨内侧
平台骨髓水肿，右膝关节囊腔积液
PPT课件
•30
片子
术前
PPT课件
术后 •31
中医辨证
后拉赫曼试验
PPT课件
•17
体格检查（三）
PPT课件
•18
体格检查（四）
胫 骨 外 旋
试 验
在屈膝30°时外旋角增加，屈膝90°时外旋角减少，提示单 纯后外侧角损伤；在屈膝30°和90°时外旋角均增加，提示 后交叉韧带和后外侧角均受损伤。
PPT课件
•19
影像学
正常PCL
PPT课件
损伤的PCL
•20
PPT课件
•9
损伤机制（一）
屈膝位胫骨上 小腿上段突然后移 端暴力作用
PCL损伤
继 续 后 移
股骨、胫骨及 髌骨骨折脱位
可合并
后关节囊撕裂
胥少汀，葛宝丰，徐印坎.实用骨科学[M].4．北京∶人民军医出版社，2012∶1041
PPT课件
•10
损伤机制（二）
股骨髁附着部
膝过伸暴力 导致
PCL损伤 暴力继续 ACL损伤
因“伤后右侧额顶部疼痛约3天”于2017年 01月29日由急诊以“右侧额顶部软组织损伤” 收入外三科。于2017年02月08日转我科继续 治疗。 • 中医诊断：伤筋病 -气滞血瘀 • 西医诊断：
1、右膝后交叉韧带断裂 2、右侧额顶部软组织损伤 3、全身多处软组织损伤
PPT课件
•24
中医入院评估
• 既往史：
2010年在柳州市人民医院诊断为垂体 病变，行伽马刀治疗。否认输血、中毒。
后交叉韧带重建术-PPT
PCL重建术
1、PCL解剖、损伤机制与重建适应症
损伤机制
PCL概况
PCL起自：髁间凹部位的股 骨内髁（7-12点/12-5点）， 38 mm
PCL止点：胫骨近端后侧面、 胫骨内外髁后缘当中凹陷处， 距离胫骨后方的关节面约 1CM
损伤机制:一般由于过度伸膝 或者屈膝时前方的暴力引起
很少产生不稳定症状,但会有 上下楼梯、上下坡及下蹲时 乏力
PCL股骨隧道内口中心点位于1：30 （右膝）或者10：30（左膝）的位置 距——把髁间凹当成一个隧道，PCL 股骨隧道中心点距离该隧道前口-软骨 缘约10MM
PCL 重建技术
股骨隧道内口的定位(点-距)
股骨隧道内口:
• 位于距髁间凹顶部软骨12MM； • 距远侧最近软骨缘7-8MM处
PCL 重建技术
陈旧性损伤患者已膝关节慢 性疼痛为主诉
PCL概况
PCL（在髁间凹内侧呈倒水滴状）可分为两束：AL（前 外束：屈膝紧张），PM（后内束），强度比ACL高
PCL愈合
PCL近侧部分是为关节内结构 远侧部分为关节外结构 靠近股骨的1/3被滑膜从四周包绕 中、远1/3的前远侧面（腹侧）被滑
膜覆盖，近、后侧面则与后纵隔连接， 无滑膜覆盖 PCL的营养主要来自后纵隔及关节囊 的血供 PCL中、远1/3实质部断裂后有相当强 的自愈能力 对于急性PCL部分损伤和中、远部断 裂可保守治疗。
尽可能地靠下 - acute graft angle
abrasion
graft failure ↑
PCL 重建技术 手 术 技 术 － 胫骨隧道准备
钻取隧道
钻入导针时应使用限位器，并将导针夹在激光标记处 使用Acufex PCL Elevator/Wire Catcher 钻头大小根据移植物的直径决定。
1、PCL解剖、损伤机制与重建适应症
损伤机制
PCL概况
PCL起自：髁间凹部位的股 骨内髁（7-12点/12-5点）， 38 mm
PCL止点：胫骨近端后侧面、 胫骨内外髁后缘当中凹陷处， 距离胫骨后方的关节面约 1CM
损伤机制:一般由于过度伸膝 或者屈膝时前方的暴力引起
很少产生不稳定症状,但会有 上下楼梯、上下坡及下蹲时 乏力
PCL股骨隧道内口中心点位于1：30 （右膝）或者10：30（左膝）的位置 距——把髁间凹当成一个隧道，PCL 股骨隧道中心点距离该隧道前口-软骨 缘约10MM
PCL 重建技术
股骨隧道内口的定位(点-距)
股骨隧道内口:
• 位于距髁间凹顶部软骨12MM； • 距远侧最近软骨缘7-8MM处
PCL 重建技术
陈旧性损伤患者已膝关节慢 性疼痛为主诉
PCL概况
PCL（在髁间凹内侧呈倒水滴状）可分为两束：AL（前 外束：屈膝紧张），PM（后内束），强度比ACL高
PCL愈合
PCL近侧部分是为关节内结构 远侧部分为关节外结构 靠近股骨的1/3被滑膜从四周包绕 中、远1/3的前远侧面（腹侧）被滑
膜覆盖，近、后侧面则与后纵隔连接， 无滑膜覆盖 PCL的营养主要来自后纵隔及关节囊 的血供 PCL中、远1/3实质部断裂后有相当强 的自愈能力 对于急性PCL部分损伤和中、远部断 裂可保守治疗。
尽可能地靠下 - acute graft angle
abrasion
graft failure ↑
PCL 重建技术 手 术 技 术 － 胫骨隧道准备
钻取隧道
钻入导针时应使用限位器，并将导针夹在激光标记处 使用Acufex PCL Elevator/Wire Catcher 钻头大小根据移植物的直径决定。
交叉韧带PPT课件
交叉韧带ppt课件
目录
• 交叉韧带简介 • 交叉韧带损伤的原因与症状 • 交叉韧带损伤的治疗方法 • 交叉韧带损伤的预防措施 • 交叉韧带损伤的案例分析
01
交叉韧带简介
交叉韧带的定义
交叉韧带
是膝关节内的重要稳定结构，连 接股骨与胫骨，主要作用是限制 胫骨相对于股骨的前后移动和旋 转运动。
交叉韧带的组成
了解患者的受伤情况、疼痛程度以及 关节功能受限情况，结合其他检查结 果进行综合诊断。
03
交叉韧带损伤的治疗方法
非手术治疗
01
02
03
物理疗法
如超声波、电刺激等，有 助于促进韧带修复和缓解 疼痛。
药物治疗
口服或外用药物，如非甾 体类抗炎药、膏药等，用 于消炎止痛。
支具或石膏固定
对于轻度损伤，使用支具 或石膏固定可帮助韧带愈 合。
总结词 详细描述 原因分析 处理方式
高难度舞蹈动作导致的损伤
舞蹈演员在进行高难度舞蹈动作时，如前空翻、后空翻或跳跃 落地时，可能发生交叉韧带损伤。
舞蹈动作中的高难度技巧对膝关节产生较大的冲击和扭转力， 增加了交叉韧带损伤的风险。
需根据损伤程度选择保守治疗或手术治疗，术后需进行长期的 康复训练。
THANKS
05
交叉韧带损伤的案例分析
案例一：足球运动员的交叉韧带损伤
总结词
高强度运动中的突然扭伤
详细描述
足球运动员在进行激烈对抗时，常因突然 的扭伤导致交叉韧带损伤，这通常发生在 膝关节。
原因分析
处理方式
足球运动中的快速变向、急停和碰撞都增 加了膝关节受到意外扭伤的风险。
通常需要手术治疗，术后康复时间长，恢 复难度大。
案例二：跑步爱好者的交叉韧带损伤
目录
• 交叉韧带简介 • 交叉韧带损伤的原因与症状 • 交叉韧带损伤的治疗方法 • 交叉韧带损伤的预防措施 • 交叉韧带损伤的案例分析
01
交叉韧带简介
交叉韧带的定义
交叉韧带
是膝关节内的重要稳定结构，连 接股骨与胫骨，主要作用是限制 胫骨相对于股骨的前后移动和旋 转运动。
交叉韧带的组成
了解患者的受伤情况、疼痛程度以及 关节功能受限情况，结合其他检查结 果进行综合诊断。
03
交叉韧带损伤的治疗方法
非手术治疗
01
02
03
物理疗法
如超声波、电刺激等，有 助于促进韧带修复和缓解 疼痛。
药物治疗
口服或外用药物，如非甾 体类抗炎药、膏药等，用 于消炎止痛。
支具或石膏固定
对于轻度损伤，使用支具 或石膏固定可帮助韧带愈 合。
总结词 详细描述 原因分析 处理方式
高难度舞蹈动作导致的损伤
舞蹈演员在进行高难度舞蹈动作时，如前空翻、后空翻或跳跃 落地时，可能发生交叉韧带损伤。
舞蹈动作中的高难度技巧对膝关节产生较大的冲击和扭转力， 增加了交叉韧带损伤的风险。
需根据损伤程度选择保守治疗或手术治疗，术后需进行长期的 康复训练。
THANKS
05
交叉韧带损伤的案例分析
案例一：足球运动员的交叉韧带损伤
总结词
高强度运动中的突然扭伤
详细描述
足球运动员在进行激烈对抗时，常因突然 的扭伤导致交叉韧带损伤，这通常发生在 膝关节。
原因分析
处理方式
足球运动中的快速变向、急停和碰撞都增 加了膝关节受到意外扭伤的风险。
通常需要手术治疗，术后康复时间长，恢 复难度大。
案例二：跑步爱好者的交叉韧带损伤

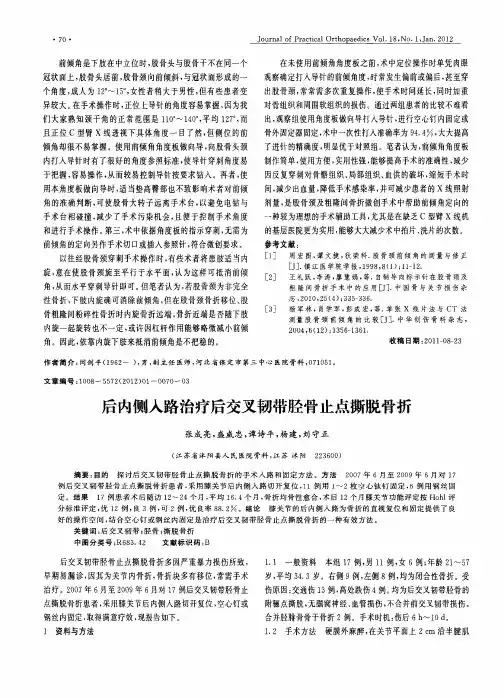

后内侧入路治疗后交叉韧带胫骨止点撕脱骨折
１３ 术后处理 只要内固定可靠， ． 术后即可行膝关节的主被
干扰少， 术后切口愈合不良发生率低。 在向深层解剖时不需要 解剖神经和血管， 将腓肠肌内侧头向外侧牵拉即可达到手术 操作界面， 解剖层次清晰， 显露充分。 不需要干扰胭窝动静脉， 使出血量明显减少， 避免了血管损伤等并发症， 术后出现静脉 炎及栓塞的可能性大为降低。 切口小、 创伤小、 疼痛轻、 固定牢 靠， 使得术后早期功能锻炼成为可能， 术后膝关节功能恢复快
分 标 准评 定 ， １ 优 ２例 ， ３例 ， ２例 ， 良率 ８ ． 。结 论 膝关 节 的 后 内侧 人 路 为骨 折 的 直视 复 位 和 固定 提供 了 良 良 可 优 ８２
好 的 操作 空 间 ， 合 空 心钉 或 钢 丝 内 固定 是 治疗 后 交 叉韧 带 胫 骨 止点 撕 脱 骨折 的一 种有 效 方 法 。 结 关 键 词 ： 交叉 韧 带 ； 骨 ； 脱 骨折 后 胫 撕
测量 股 骨 颈 前 倾 角 的 比 较 ［ ］ Ｊ ．中华 创 伤 骨 科 杂 志 ，
２ ０ ６ １ ）： ３ ６ １ ６ ． ０ ４， （ ２ １ ５ — ３ １
收 稿 日期 ： ０ １０ — ３ ２ １ －８２
作者简介 ： 闰剑 平 （９ ２ ） 男 ， 主任 医师 ， １６－ ， 副 河北 省保 定 市 第 三 中心 医院 骨科 ，７ ０ １ ０１５ 。
实 用 骨科 杂 志
第 １ 卷 ， １ ，０ ２ １ ８ 第 期 ２１ 年 月
外侧缘向下做切口， 至关节线水平弧向外侧， 沿胫骨内后髁内 缘向下至关节平面下 ６ ｍ。切开皮肤、 ｃ 皮下组织， 向两侧筋膜 下游离皮瓣， 注意保护隐神经和大隐静脉， 向外牵开腓肠肌内 侧头， 向内牵开半腱肌腱 ， 显露胭动静脉的内侧返支、 半膜肌 在后关节囊上的附着， 结扎内侧返动静脉， 切开关节囊可显露 后交叉韧带的胫骨附骊点。观察骨折块的大小、 碎裂程度， 若 主要骨折块直径大于等于０５ ｌ， ． ｃ 用空心钉固定， ｎ 复位后置人 导针， 透视示骨折复位满意， 沿导针方向钻孔， 直径 ４ ０ ｍ ． ｍ 螺丝钉带垫片沿导针旋入骨折对端固定 ， 拔出导针。 若主要骨 折块直径小于 ０５ ｍ， ． 用钢丝固定。 ｃ 以直径 １５ ． ｍｍ克氏针自 胫骨结节内侧向骨折断面钻两个相距 １０ｃ 的平行骨孔， ． ｍ 钢
干扰少， 术后切口愈合不良发生率低。 在向深层解剖时不需要 解剖神经和血管， 将腓肠肌内侧头向外侧牵拉即可达到手术 操作界面， 解剖层次清晰， 显露充分。 不需要干扰胭窝动静脉， 使出血量明显减少， 避免了血管损伤等并发症， 术后出现静脉 炎及栓塞的可能性大为降低。 切口小、 创伤小、 疼痛轻、 固定牢 靠， 使得术后早期功能锻炼成为可能， 术后膝关节功能恢复快
分 标 准评 定 ， １ 优 ２例 ， ３例 ， ２例 ， 良率 ８ ． 。结 论 膝关 节 的 后 内侧 人 路 为骨 折 的 直视 复 位 和 固定 提供 了 良 良 可 优 ８２
好 的 操作 空 间 ， 合 空 心钉 或 钢 丝 内 固定 是 治疗 后 交 叉韧 带 胫 骨 止点 撕 脱 骨折 的一 种有 效 方 法 。 结 关 键 词 ： 交叉 韧 带 ； 骨 ； 脱 骨折 后 胫 撕
测量 股 骨 颈 前 倾 角 的 比 较 ［ ］ Ｊ ．中华 创 伤 骨 科 杂 志 ，
２ ０ ６ １ ）： ３ ６ １ ６ ． ０ ４， （ ２ １ ５ — ３ １
收 稿 日期 ： ０ １０ — ３ ２ １ －８２
作者简介 ： 闰剑 平 （９ ２ ） 男 ， 主任 医师 ， １６－ ， 副 河北 省保 定 市 第 三 中心 医院 骨科 ，７ ０ １ ０１５ 。
实 用 骨科 杂 志
第 １ 卷 ， １ ，０ ２ １ ８ 第 期 ２１ 年 月
外侧缘向下做切口， 至关节线水平弧向外侧， 沿胫骨内后髁内 缘向下至关节平面下 ６ ｍ。切开皮肤、 ｃ 皮下组织， 向两侧筋膜 下游离皮瓣， 注意保护隐神经和大隐静脉， 向外牵开腓肠肌内 侧头， 向内牵开半腱肌腱 ， 显露胭动静脉的内侧返支、 半膜肌 在后关节囊上的附着， 结扎内侧返动静脉， 切开关节囊可显露 后交叉韧带的胫骨附骊点。观察骨折块的大小、 碎裂程度， 若 主要骨折块直径大于等于０５ ｌ， ． ｃ 用空心钉固定， ｎ 复位后置人 导针， 透视示骨折复位满意， 沿导针方向钻孔， 直径 ４ ０ ｍ ． ｍ 螺丝钉带垫片沿导针旋入骨折对端固定 ， 拔出导针。 若主要骨 折块直径小于 ０５ ｍ， ． 用钢丝固定。 ｃ 以直径 １５ ． ｍｍ克氏针自 胫骨结节内侧向骨折断面钻两个相距 １０ｃ 的平行骨孔， ． ｍ 钢
后交叉韧带损伤PPT课件
PCL功能
• 限制胫骨后移 • 限制胫骨过伸 • 限制胫骨内旋
PCL生物力学－抗后移
PCL损伤机制
• 挡板损伤 • 膝关节过伸损伤 • 膝关节过屈损伤
PCL损伤的临床表现
• 疼痛 最常见症状 髌后痛 内侧间室痛 • 不稳 可能无症状 下楼梯时可能出现不稳
症状 • 半月板撕裂 外侧半月板纵向撕裂常见 • 关节退变 可能是不可避免的
相信）
后抽屉试验
▼
胫骨外旋试验
PCL损伤的检查－仪器KT2000
PCL损伤的检查－应力位X-Ray
MRI
PCL损伤的分级
• 后抽屉试验（屈曲90 度）
• Ⅰ度 台阶减少（0－ 5mm）
• Ⅱ度 台阶消失（5－ 10mm）
• Ⅲ度 台阶后移 （>10mm）
PCL损伤的量化
• 应力位X-Ray • KT2000 • 临床物理检查 －后抽屉试验？
A
BC
D
• 后方移位 <5mm 5-10mm 10-15 mm >15mm
• 后方移位外旋无
• 内翻
无 可能有 有 有
• 诊断 单独损伤 单独 复合 复合
• 治疗
保守治疗 手术（症状）手术 手术
Hanrner AAOS, 1993
单纯PCL损伤的保守治疗
• 1－6周 24小时后方胫骨支持支具固定 俯卧位被动活动<70度 股四头肌等长收缩
ACL
永远不要首先重建ACL
固定的后方半脱位
• 如果存在固定的后方 半脱位，膝关节后方 结构受到拉长，建议 应用胫骨后方支持支 具，纠正固定的后方 半脱位后手术
PCL损伤手术指征
• 后抽屉试验>10mm但无症状 • 每3－6月随诊一次，随诊3年 • 可考虑关节镜检查，观察软骨、半月板和

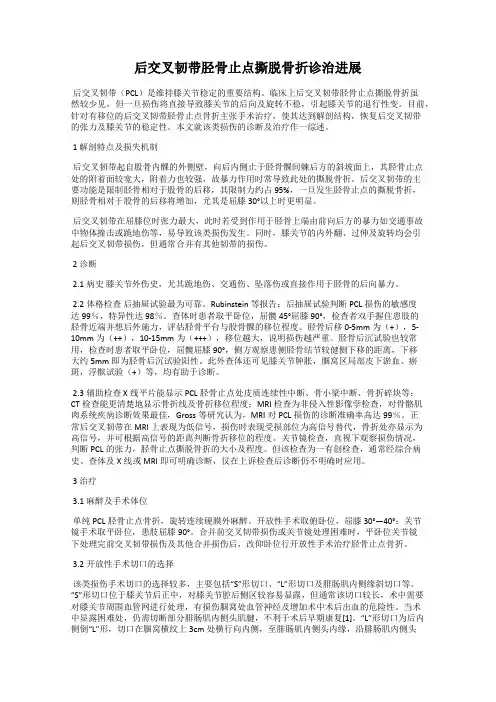

后交叉韧带胫骨止点撕脱骨折诊治进展
后交叉韧带胫骨止点撕脱骨折诊治进展后交叉韧带（PCL）是维持膝关节稳定的重要结构。
临床上后交叉韧带胫骨止点撕脱骨折虽然较少见，但一旦损伤将直接导致膝关节的后向及旋转不稳，引起膝关节的退行性变。
目前，针对有移位的后交叉韧带胫骨止点骨折主张手术治疗，使其达到解剖结构，恢复后交叉韧带的张力及膝关节的稳定性。
本文就该类损伤的诊断及治疗作一综述。
1 解剖特点及损失机制后交叉韧带起自股骨内髁的外侧壁，向后内侧止于胫骨髁间棘后方的斜坡面上，其胫骨止点处的附着面较宽大，附着力也较强，故暴力作用时常导致此处的撕脱骨折。
后交叉韧带的主要功能是限制胫骨相对于股骨的后移，其限制力约占95%，一旦发生胫骨止点的撕脱骨折，则胫骨相对于股骨的后移将增加，尤其是屈膝30°以上时更明显。
后交叉韧带在屈膝位时张力最大，此时若受到作用于胫骨上端由前向后方的暴力如交通事故中物体撞击或跪地伤等，易导致该类损伤发生。
同时，膝关节的内外翻、过伸及旋转均会引起后交叉韧带损伤，但通常合并有其他韧带的损伤。
2 诊断2.1病史膝关节外伤史，尤其跪地伤、交通伤、坠落伤或直接作用于胫骨的后向暴力。
2.2体格检查后抽屉试验最为可靠。
Rubinstein等报告：后抽屉试验判断PCL损伤的敏感度达99％，特异性达98％。
查体时患者取平卧位，屈髋45°屈膝90°，检查者双手握住患肢的胫骨近端并想后外施力，评估胫骨平台与股骨髁的移位程度。
胫骨后移0-5mm为（+），5-10mm为（++），10-15mm为（+++），移位越大，说明损伤越严重。
胫骨后沉试验也较常用，检查时患者取平卧位，屈髋屈膝90°，侧方观察患侧胫骨结节较健侧下移的距离，下移大约5mm即为胫骨后沉试验阳性。
此外查体还可见膝关节肿胀，腘窝区局部皮下淤血、瘀斑，浮髌试验（+）等，均有助于诊断。
2.3辅助检查 X线平片能显示PCL胫骨止点处皮质连续性中断、骨小梁中断、骨折碎块等；CT检查能更清楚地显示骨折线及骨折移位程度；MRI检查为非侵入性影像学检查，对骨骼肌肉系统疾病诊断效果最佳，Gross等研究认为，MRI对PCL损伤的诊断准确率高达99％。
前交叉韧带胫骨止点撕脱性骨折PPT课件
关节镜下应用缝合锚钉固定治疗 前交叉韧带胫骨止点撕脱性骨折
2019/11/6
关节外科
1
临床资料
2007年1月至2009年12月 12例患者，其中男8例，女4例 按Meyers-McKeever分型：Ⅱ型8例,Ⅲ型
17例,Ⅳ型5例 12例患者均获得随访,时间10个月~3年,平
均20个月
诊断
能见度是指是否所有的断裂边缘可以看到,即 可以得到充分的断裂划定
CT有较大优势
2019/11/6
15
分型
Meyers-McKeever分型：
I 型 ：撕脱的骨块轻度移位，即 在前缘有轻度翘起
II 型：撕脱骨块移位较大，前 1/3~1/2 部自平台翘起分离， 侧位像可见一鸟嘴样折块
III 型：撕脱骨块完全自平台分离， 骨块发生移位但有与正常相似的 排列
IV 型 ：骨块粉碎并有旋转成角 (国内)
Meyers MH, McKeever FM. Fracture of the intercondylar eminence of the tibia. J Bone Joint Surg Am 1970;52:1677-1684.
2019/11/6
7
具体步骤
2019/11/6
8
术后复查
2019/11/6
9
2019/11/6
10
结果
所有患者骨折均愈合，术后恢复良好，无 膝关节不稳及膝关节僵硬症状
10例新鲜骨折病例获得6个月以上随访，术 后Lysholm评分平均96.4分
2例陈旧骨折病例, 术后Lysholm评分平均 89.8分
2019/11/6
2
影像学
2019/11/6
2019/11/6
关节外科
1
临床资料
2007年1月至2009年12月 12例患者，其中男8例，女4例 按Meyers-McKeever分型：Ⅱ型8例,Ⅲ型
17例,Ⅳ型5例 12例患者均获得随访,时间10个月~3年,平
均20个月
诊断
能见度是指是否所有的断裂边缘可以看到,即 可以得到充分的断裂划定
CT有较大优势
2019/11/6
15
分型
Meyers-McKeever分型：
I 型 ：撕脱的骨块轻度移位，即 在前缘有轻度翘起
II 型：撕脱骨块移位较大，前 1/3~1/2 部自平台翘起分离， 侧位像可见一鸟嘴样折块
III 型：撕脱骨块完全自平台分离， 骨块发生移位但有与正常相似的 排列
IV 型 ：骨块粉碎并有旋转成角 (国内)
Meyers MH, McKeever FM. Fracture of the intercondylar eminence of the tibia. J Bone Joint Surg Am 1970;52:1677-1684.
2019/11/6
7
具体步骤
2019/11/6
8
术后复查
2019/11/6
9
2019/11/6
10
结果
所有患者骨折均愈合，术后恢复良好，无 膝关节不稳及膝关节僵硬症状
10例新鲜骨折病例获得6个月以上随访，术 后Lysholm评分平均96.4分
2例陈旧骨折病例, 术后Lysholm评分平均 89.8分
2019/11/6
2
影像学
2019/11/6
完全性后交叉韧带撕裂-病例分析 ppt课件
ppt课件
18
答案解析
C. 股骨前髁和胫骨后侧平台水肿常见 于前交叉韧带损伤模式，在相对股 骨的胫骨前移之后。后交叉韧带撕 裂常常伴随胫骨前上和股骨后下髁 的骨挫伤和水肿。
膝关节MR横断位压脂像显示股骨内侧髁后ppt方课件高信号（箭头），提示骨挫伤。
19
膝关节MR矢状位压脂像显示一个完整的前交叉韧带（箭头） 半月板MR冠状位压脂像显示完整的半月板（箭头）
E. 单纯的膝外翻应力主要挤压内侧副韧带复合体。但是，作用于膝部的与旋 转应力结合的严重的外翻或内翻应力可以导致副韧带与交叉韧带都损伤。
ppt课件
24
诊断： 完全性后交叉韧带撕裂
鉴别诊断： • 部分性后交叉韧带撕裂 • 后交叉韧带撕脱 • 前交叉韧带撕裂
案例要点： • 后交叉韧带主要是防止相对股骨的胫骨后移。 • 后交叉韧带撕裂最常发生于屈膝位时胫骨近端前侧的撞击或者过伸损伤。 • 后交叉韧带撕裂最好在MR矢状位寻找；矢状位T2像则不能观察到后交叉韧
带纤维低信号带；在上下径中，后交叉韧带的模糊高信号影测量超过7mm， 或者全部纤维局部完全性中断。
ppt课件
25
讨论
后交叉韧带防止相对股骨的胫骨后移，它的厚度和强度是前交叉韧带的两倍。后交 叉韧带也与前交叉韧带和副韧带协同限制膝关节的旋转运动。
正常的后交叉韧带是一个完整的带状物，起于股骨内侧髁，止于胫骨后侧。它可见 于MR矢状位中线附近，两到三个连续的层面。在矢状位图像后交叉韧带的垂直段 厚度测量应当小于等于6mm。在伸展位，后交叉韧带是松弛的且向后下的。MR冠 状位显示后交叉韧带邻近股骨内侧髁的外侧面，向下、外、后弯曲至胫骨。MR横 断位像有助于判断后交叉韧带的胫骨止点。
B. 副韧带撕裂据报道在后交叉韧带撕裂患者中，有20-30%发生于内侧和大约10%发生于外侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
诊疗计划：
• 给予制动、消肿治疗，完善相关检查； • 行右膝关节后交叉韧带胫骨止点撕脱骨折切开复位内固定术；
.
切开设计：
半膜肌与腓 肠肌内侧头
间隙
2020/4/26
.
术后复查影像：
2020/4/26
.
术后切口外观照：
2020/4/26
.
概述:
•起止点：股骨髁间窝的内髁壁--------
胫骨平台髁间窝后下方约1cm处；
2020/4/26
.
总结：
• 1.了解受伤机制，完善检查，排除有无合并损伤； • 2.选择熟悉的治疗方式； • 3.可靠的固定； • 4.后期功能康复锻炼；
2020/4/26
.
谢 谢！
.
•切开复位内固定：传统S切口
倒L切口 腘窝正中切口 内侧纵行小切口
2020/4/26
.
术后康复锻炼：
•1.术后佩戴支具固定于伸直位，防止膝关节后侧挛缩； •2.股四头肌和踝泵锻炼： •3.术后2周开始膝关节屈伸练习，佩戴支具部分负重活动，术 后8周开始完全负重拆除支具。 •具体的康复过程应结合病情、术中情况、术式及内固定物的不 同具体调整。
•主要功能：限制胫骨的后移；
活动；
膝关节过伸、旋转及膝关节侧方
•特点：PCL较ACL粗壮；
附着点；
胫骨附着点面积大，受力牵拉明显大于股骨
.
损伤机制：
• 胫前伤 • 过伸伤 • 过屈伤 • 屈曲内外翻伤
• 高能量-----PCL实质断裂（合并损伤） • 低能量-----PCL止点撕脱骨折
2020/4/26
.
分型：
• Meyers 和 McKeever 分型Ⅲ型： • Ⅰ型：无移位性骨折-----保守治疗； • Ⅱ型：呈合页状，一侧相连---保守or手术； • Ⅲ型：为完全移位性骨折------手术 • Ⅳ型：为分层骨折，完全移位并翻转----手术；
2020/4/26
.
手术方法：
•关节镜：扎实的理论功底和熟练关节镜操作技术；
后交叉韧带胫骨止点撕脱骨折
西安大兴医院骨科 姚永锋
.
病历资料：
• 患者：刘某 ：40岁
性别：男
年龄
• 1天前骑自行车时不慎摔倒，右膝下撞击硬物，伤 后即感右膝肿胀、疼痛、行走负重困难。伤后行右膝关节X线及 MRI提示：右侧胫骨髁间棘骨折，遂入住院治疗。
• 专科情况： 右膝关节稍肿胀，右膝下可见少量皮肤擦伤，局部 无明显压痛及叩击痛，右膝关节内外翻试验阴性，抽屉试验阴 性，右小腿无肿胀，右足趾血运、感觉、运动正常。
.
影像资料1：
2020/4/26
.
影像资料2：
2020/4/26
.
影像资料3：
2020/4/26
.
入院诊断：
•右膝关节后交叉韧带胫骨止点撕脱骨折
• 给予制动、消肿治疗，完善相关检查； • 行右膝关节后交叉韧带胫骨止点撕脱骨折切开复位内固定术；
.
切开设计：
半膜肌与腓 肠肌内侧头
间隙
2020/4/26
.
术后复查影像：
2020/4/26
.
术后切口外观照：
2020/4/26
.
概述:
•起止点：股骨髁间窝的内髁壁--------
胫骨平台髁间窝后下方约1cm处；
2020/4/26
.
总结：
• 1.了解受伤机制，完善检查，排除有无合并损伤； • 2.选择熟悉的治疗方式； • 3.可靠的固定； • 4.后期功能康复锻炼；
2020/4/26
.
谢 谢！
.
•切开复位内固定：传统S切口
倒L切口 腘窝正中切口 内侧纵行小切口
2020/4/26
.
术后康复锻炼：
•1.术后佩戴支具固定于伸直位，防止膝关节后侧挛缩； •2.股四头肌和踝泵锻炼： •3.术后2周开始膝关节屈伸练习，佩戴支具部分负重活动，术 后8周开始完全负重拆除支具。 •具体的康复过程应结合病情、术中情况、术式及内固定物的不 同具体调整。
•主要功能：限制胫骨的后移；
活动；
膝关节过伸、旋转及膝关节侧方
•特点：PCL较ACL粗壮；
附着点；
胫骨附着点面积大，受力牵拉明显大于股骨
.
损伤机制：
• 胫前伤 • 过伸伤 • 过屈伤 • 屈曲内外翻伤
• 高能量-----PCL实质断裂（合并损伤） • 低能量-----PCL止点撕脱骨折
2020/4/26
.
分型：
• Meyers 和 McKeever 分型Ⅲ型： • Ⅰ型：无移位性骨折-----保守治疗； • Ⅱ型：呈合页状，一侧相连---保守or手术； • Ⅲ型：为完全移位性骨折------手术 • Ⅳ型：为分层骨折，完全移位并翻转----手术；
2020/4/26
.
手术方法：
•关节镜：扎实的理论功底和熟练关节镜操作技术；
后交叉韧带胫骨止点撕脱骨折
西安大兴医院骨科 姚永锋
.
病历资料：
• 患者：刘某 ：40岁
性别：男
年龄
• 1天前骑自行车时不慎摔倒，右膝下撞击硬物，伤 后即感右膝肿胀、疼痛、行走负重困难。伤后行右膝关节X线及 MRI提示：右侧胫骨髁间棘骨折，遂入住院治疗。
• 专科情况： 右膝关节稍肿胀，右膝下可见少量皮肤擦伤，局部 无明显压痛及叩击痛，右膝关节内外翻试验阴性，抽屉试验阴 性，右小腿无肿胀，右足趾血运、感觉、运动正常。
.
影像资料1：
2020/4/26
.
影像资料2：
2020/4/26
.
影像资料3：
2020/4/26
.
入院诊断：
•右膝关节后交叉韧带胫骨止点撕脱骨折
