沈阳市2019-2020学年八年级物理上册：4.3“科学探究：平面镜成像”知识过关练习题C卷
人教版物理八年级上册：4.3 平面镜成像 同步练习(附答案)
第3节平面镜成像第1课时平面镜成像特点一、知识梳理：1．平面镜成像的特点特点：(1)像与物体大小；(2)像与物体到镜面的距离；(3)像与物体的连线与镜面；(4)平面镜成的像是_ 像．2．平面镜成像的原理原理：__．二、练习1．小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A 和B，点燃玻璃板前的蜡烛A，进行观察，如图所示．在此实验中：(1)小红选择玻璃板代替平面镜进行实验的目的是_ _．(2)所用刻度尺的作用是测量像与物_．(3)选取两段完全相同的蜡烛是为了比较像与物的关系．(4)移去后面的蜡烛B，并在所在位置上放一光屏．则光屏上(填“能”或“不能”)接收到蜡烛烛焰的像，说明平面镜所成的像是(填“实”或“虚”)像．(5)小红将蜡烛A逐渐远离玻璃板时，它的像的大小(填“变大”“变小”或“不变”)．2．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛．有关本实验的说法错误的是( )A．玻璃板应该与桌面垂直B．实验宜在较暗的环境中进行C．眼睛应从B一侧观察成像情况D．蜡烛燃烧较长时间后像物不再重合3．小丽面向穿衣镜，站在镜前60 cm处，镜中的像与她相距( )A．30 cm B．60 cm C．90 cm D．120 cm4．在《资治通鉴》中记载“人以铜为镜，可以正衣冠；以古为镜，可以见兴替”．表明我们的祖先就会用磨光的铜面做镜面，观察自己的像．人在铜镜中所成的像是( )A．缩小的实像B．等大的实像C．放大的虚像D．等大的虚像5．小丽非常注重自己的衣着整洁，每天上学出门前都要通过镜子检查一下，当她走近平面镜时，她在平面镜中的像的大小_ (填“变大”“变小”或“不变”)；她在平面镜中的像离她的距离_ (填“变大”“变小”或“不变”)．6．对平面镜成的像，下面说法正确的是( )A．平面镜成的像是真实光线会聚而成的B．平面镜的像是反射光线反向延长线的交点聚集而成的C看到平面镜中的像时射入眼睛中的光线是从虚像发出的D．平面镜中的像之所以叫虚像是因为它摸不着7．如图所示，请画出物体AB在平面镜中的像．8．如图为玩具鸟在平面镜中的成像示意图．下列能改变像的位置的是( )A．竖直上移玩具鸟B．竖直下移平面镜C．人向平面镜靠近D．像与镜之间放一木板9．如图，照镜子时人的位置保持不变，如果不小心镜子裂开成两半，并分别向上、下两侧平移一段距离，则人通过上、下两半面镜子( )A．不能成像了B．只能各成一半的像C．都成完整的像，且像在相同位置D．都成完整的像，且像在不同位置10.如图所示，王芳同学身高1.6 m，站在平面镜前2 m处，她的像到镜面的距离为m，像高为____m；若她向平面镜前进0.5 m，则她和镜中像之间距离为____m；若将一块和镜面一样大的木板放在镜子后面1 m处，这时她_ __(填“仍能”或“不能”)在镜中看到自己的像．11．(齐齐哈尔中考改编)小娇上学出门前照一下镜子正衣冠，她在平面镜中的像的左右与她是__ (填“相反”或“一样”)的；当她从距平面镜2 m处以1 m/s的速度向平面镜靠近时，她在平面镜中的像相对于她的速度是_ m/s.12．请在图中根据平面镜成像特点作出平面镜的位置．13．为了探究平面镜成像特点，小明准备了图甲所示的实验器材：(1)实验时，小明应选_ (填字母)作为平面镜，这样选择的目的是便于__．(2)为了比较像与物的大小关系，小明应选(填字母)两支蜡烛．(3)实验时镜面与桌面必须．(4)实验中小明把光屏放在烛焰所成的像的位置上，他在光屏上并没有看到烛焰的像，说明平面镜所成的像是____像．(5)实验结束后，小明无意间从平面镜中看到墙上的挂钟的像如图乙所示，这时的实际时间是_ ．14．如图所示，两个平面镜L1和L2平行竖直放置，两镜相距s，物体A在两镜之间，A在L1中的像是A1，A 在L2中的像是A2.已知A1、A2相距s1，当物体A在两镜之间移动时，A在两镜里成的像的距离s1的变化情况是( )A．变小B．不变C．变大D．不能确定15．“小荷才露尖尖角，早有蜻蜓立上头．”现有一蜻蜓立于距水面0.6 m处的荷尖上．池中水深2 m，则蜻蜓在水中的像距离水面( )A．2 m B．1.4 m C．0.6 m D．2.6 m第2课时平面镜的应用球面镜一、知识梳理：1．平面镜的应用应用：(1)_ _．如梳妆镜．(2)改变光的_ ．如早期军事上的潜望镜．2．球面镜分类：_ _和凸面镜．对光线的作用：凹面镜对光线有作用；凸面镜对光线有_作用．二、练习1．舞蹈演员在排练时，总是要对着竖直放置的平面镜，纠正自己的动作．当图中的舞蹈演员面对竖直放置的平面镜时，她看到自己在平面镜中的像应该是下列图中的( )2．进入卖水果的商店，你会看到正对大门的整面墙上都镶有平面镜，这样做主要是为了( ) A．让房间更明亮B．增大房间的空间感C．使平面镜中的“水果”更美观D．方便人们选购水果3．小明要制作如图所示的简易潜望镜，他需要下列器材中的( )A．球面镜B．凹面镜C．平面镜D．凸面镜4．家用小轿车的前挡风玻璃相当于镜，一般都是(填“竖直”或“倾斜”)安装的，这是为了使车内景物所成_ (填“实像”或“虚像”)的位置在轿车前面的_ _(填“正前方”或“正上方”)．5如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．6．手电筒后面的反光镜是( )A．平面镜B．凹面镜C．凸面镜D．角反射器7．如图所示，光学器件在生活中有很多应用：图A中在比较危险的盘山公路拐弯处的反光镜使用的是____镜，能扩大驾驶员的视野；图B为采集奥运圣火的画面，圣火采集器是一个镜．8．以下不是利用平面镜来改变光路的是( )A．战士在战壕里所用的潜望镜B．把阳光反射到井下达到照明目的的平面镜C．古代妇女用来梳妆打扮的铜镜D．医生用来观察患者口腔内情况的小平面镜9．在正常情况下，人的眼睛离书本的距离为25 cm时，看得清楚，不容易疲劳．如图所示，小明的父亲在刮胡子时，眼睛距离镜子的最佳距离为( )A．25 cm B．50 cmC．12.5 cm D．因为像的大小不变，所以平面镜到眼的距离远近都一样10．在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看不到镜中自己脚上的新鞋．小明做以下动作，能够让他看到镜中自己脚上的一只鞋或者两只鞋的是( )A．站在原地下蹲B．保持直立靠近“试鞋镜”C．站在原地竖直向上提起一只脚D．保持直立远离“试鞋镜”11．汽车已进入普通家庭，小明通过对汽车的观察发现：汽车的后视镜(如图)是_ (填“平面”“凹面”或“凸面”)镜．小明从汽车的后视镜里看见驾驶员的眼睛，此时驾驶员通过后视镜(填“一定”“不一定”或“一定不”)能看见小明．12．如图所示，为古籍《淮南万毕术》中记载的现象：“取大镜高悬，置水盆于其下，则见四邻…”．这是利用光的来观察周围景物，且类似于_的装置．13．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像．如图所示，此时视力表在镜中的像与被测者相距m，这样做的好处是_ ．14．如图，小明站在地铁站台，透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验．实验步骤如下，请完成相关内容．(1)小明相对于玻璃屏蔽门前后移动直到观察到_ ；(2)记录_ _；(3)量出的距离．除记录工具外，小明要完成上述实验必需使用的仪器是．量得的距离就是玻璃屏蔽门到广告牌之间的距离d，其物理依据是．15．如图乙所示是小安同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则所观察到的像是( )16．如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像竖直向下运动，则镜面与地面的夹角应该等于．17．小明身高为1.5 m，站立在平面镜前2 m处．若他以0.1 m/s的速度远离平面镜，2 s后，他的像到他的距离和像的大小变化是( )A．1.5 m，像变大B．2 m，像变小C．3.6 m，像不变D．4.4 m，像不变参考答案：第3节平面镜成像第1课时平面镜成像特点一、知识梳理：1．平面镜成像的特点特点：(1)像与物体大小__相等__；(2)像与物体到镜面的距离__相等__；(3)像与物体的连线与镜面__垂直__；(4)平面镜成的像是__虚__像．2．平面镜成像的原理原理：__光的反射__．二、练习1．(1)__便于确定像的位置__．(2)__到平面镜的距离__．(3)__大小__．(4)__不能_，__虚__．(5)_不变__．2．C3．D4．D5．__不变_；__变小__．6．B7．解：8．A9．C10.__2_，__1.6_；__3__；__仍能__．11．__相反__；__2__.12．解：13．(1)__F__，__确定像的位置__．(2)__BC__．(3)__垂直__．(4)__虚__．(5)__10：35__．14．B15．C第2课时平面镜的应用球面镜一、知识梳理：1．平面镜的应用应用：(1)__用来成像__．如梳妆镜．(2)改变光的__传播方向__．如早期军事上的潜望镜．2．球面镜分类：__凹面镜__和凸面镜．对光线的作用：凹面镜对光线有__会聚__作用；凸面镜对光线有__发散__作用．二、练习1．B2．B3．C4．__平面__，__倾斜__，__虚像__ __正上方__．5．解：6．B7．__凸面_，__凹面__．8．C9．C10．A11．_凸面__．__一定__．12．__反射__，__潜望镜__．13．__5.6_，__节约空间__．14．(1)__自己的像落在广告牌上__；(2)_自己站的位置__；(3)__自己站的位置到玻璃屏蔽门__．__刻度尺__．__像到镜面的距离等于物到镜面的距离__．15．B16．__45°__．17．D。
【精品】2019八年级物理上册 4.3“平面镜成像”质量检测练习题(无答案)(新版)新人教版
4.3“平面镜成像”质量检测练习题一、选择题）1.在探究“平面镜成像的特点”实验中，看到点燃的蜡烛通过有厚度的玻璃板成两个像，其中距离观察者较远的像是来自于蜡烛的入射光经过玻璃板A. 一次反射、一次折射形成的B. 两次反射、两次折射形成的C. 两次反射、一次折射形成的D. 一次反射、两次折射形成的2.一个运动员穿的衣服的后面贴着“108”号，在他背对平面镜时，则他在镜中像的衣服上的号码为（）A. 180B. 108C. 801D. 8103.下列有关光的说法正确的是（）A. 当人靠近平面镜时，“镜中人”变得越来越大B. 城市中的光污染是由于光发生了漫反射的缘故C. 手影和小孔成像都是由于光沿直线传播形成的D. 清晨，我们看到的地平线下的“太阳”，是由于光沿直线传播形成的4.光的世界丰富多彩，光学器件在我们的生活中有广泛的应用。
下列说法正确的是（）A. 借助放大镜看地图，地图到放大镜的距离应大于一倍焦距B. 阳光通过凸透镜可以点燃纸屑，这是由于凸透镜对光线有会聚作用C. 照相时，被照相者应站在距镜头一倍焦距和二倍焦距之间D. 人在照镜子时，总是靠近去看，因为此时平面镜所成的像变大5.下列有关光现象的描述不正确的是（）A. 日食、月食的形成是由于光的直线传播B. 太阳光是由多种色光组成的C. “水中月”比天空的月亮离我们更近D. 海市蜃楼是光的折射6.下列说法中正确的是（）A. 凸透镜只对平行光有会聚作用B. 反射光线与入射光线不在同一平面内C. 一束太阳光可以通过三棱镜分解为不同的色光D. 人离平面镜越远，人在平面镜中所成的像就越小7.在平面镜成像特点的实验中，在竖起的玻璃板前后各放一支蜡烛，对着玻璃板既可看到前面蜡烛在玻璃板后所成的像；同时又可看到放在玻璃板后的“蜡烛”．下列说法中正确的是（）A. 两者都是光的反射形成的像B. 两者都是光的折射形成的像C. 前者是光的反射形成的像，后者是光的折射形成的像D. 前者是光的折射形成的像，后者是光的反射形成的像8.如图所示，眼睛处在平面镜前的E点处，眼睛不能看到的是（）A. A点的像B. B点的像 C. C点的像 D. D点的像9.下列光现象中光的传播特点不同的是（）A. 手影B. 日食C. 倒影D. 影子剧10.下列有关光学元件的应用，说法正确的是（）A.照相机的镜头使凹透镜B.潜望镜是利用平面镜制作的C.近视眼需要用凸透镜矫正D.显微镜的物镜和放大镜成像的性质相同11.关于光现象，下列说法正确的是（）A. 光年是一种时间单位 B. 光从空气射入水中后传播速度会变大C. 人离平面镜越远，所成的像就越小D. 可见光和紫外线都能在真空中传播12.关于平面镜成像，下列说法正确的是（）A. 平面镜所成的像是虚像 B. 所成像的大小与平面镜的大小有关C. 平面镜成像原理是光的折射D. 人向镜面靠近0.2cm，像将远离镜面0.2cm13.如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（）A. 0.1mB. 0.2mC. 0.3mD. 0.5m14.月亮距地面km，月亮在2m深水池中的像距水面的距离是（）A. 0mB. 2mC. kmD. 无法判断15.如图所示，猴子看见月亮在井中，就要去捞，结果什么也没捞到．关于水中月亮离水面的远近，以下说法中正确的是（） A.月亮就在水的表面上 B.井有多深，月亮就有多深 C.和天上月亮到水面的距离相等 D.和猴子的眼睛到水面的距离·相等二、填空题16.如右图所示，是从平面镜中看到的一只台钟钟面上的指针位置，已知镜面与钟面相平行，则实际时间应是________。
2019八年级物理上册 4.3 平面镜成像练习(无答案)(新版)新人教版

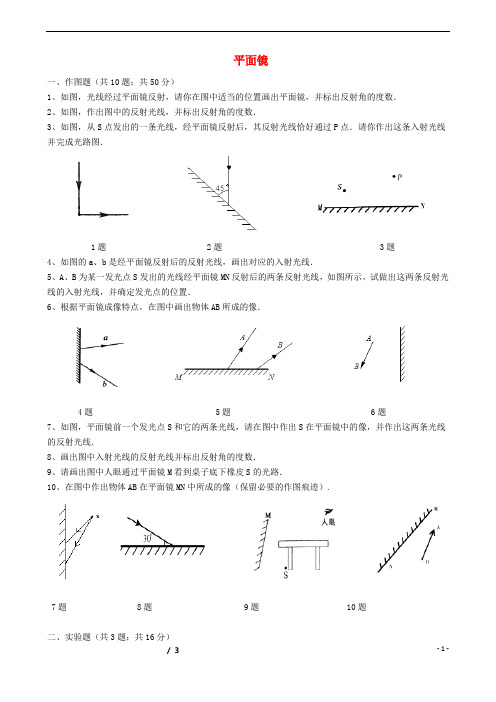

平面镜一、作图题（共10题；共50分）1、如图，光线经过平面镜反射，请你在图中适当的位置画出平面镜，并标出反射角的度数．2、如图，作出图中的反射光线，并标出反射角的度数．3、如图，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．1题 2题 3题4、如图的a、b是经平面镜反射后的反射光线，画出对应的入射光线．5、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．6、根据平面镜成像特点，在图中画出物体AB所成的像．4题 5题 6题7、如图，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．8、画出图中入射光线的反射光线并标出反射角的度数．9、请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．10、在图中作出物体AB在平面镜MN中所成的像（保留必要的作图痕迹）.7题 8题 9题 10题二、实验题（共3题；共16分）11、小丽同学在做“探究平面镜成像特点”的实验时，将一块玻璃板竖直立在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示．在此实验中：(1)小丽选择玻璃板代替平面镜进行实验的目的是________．(2)蜡烛A的像是由于光射到玻璃表面发生________（填“反射”或“折射”）形成的．(3)小丽将蜡烛A逐渐向玻璃板靠近时，蜡烛A的像将逐渐向________（填“靠近”或“远离”）玻璃板的方向移动，像的大小将________（填“变大”“变小”或“不变”）．(4)当玻璃板后面的蜡烛B与蜡烛A的像完全重合时，小丽移去蜡烛B，并在蜡烛B所在位置放一光屏，则光屏上________（填“能”或“不能”）承接到蜡烛A的像，此现象说明平面镜所成的是________（填“实”或“虚”）像．12、如图所示是“探究平面镜成像特点”的情景：透明玻璃板竖直放在水平桌面上，两支相同的蜡烛A、B 竖立在玻璃板两侧，请根据实验回答下列问题：(1)为了便于观察实验应选在________（选填“较亮”或“较暗“）的环境中进行；(2)选取两支相同的蜡烛是为了比较像与物的________关系；(3)实验中，测得蜡烛A到玻璃板的距离为5cm，移动蜡烛B，使它与蜡烛A的像完全重合，此时蜡烛B到玻璃板的距离为________cm．(4)实验中若移开蜡烛B，用白纸做光屏放在像的位置，不透过玻璃板，直接观察白纸，看不到蜡烛A的像，说明平面镜成的是________（选填“虛像”或“实像”）(5)实验中，小红发现玻璃板后出现两个蜡烛A的像，其原因是她选用的玻璃板________（选填“太厚”或“太薄”）13、下面是小红进行“探究平面镜成像特点”的活动过程：(1)组装仪器时，如图所示，要使玻璃板与水平桌面的白纸相互________（选填“平行”或“垂直”）；(2)在实验中，小红看到两个不重合的蜡烛A的像，为了消除这个影响，下列做法可行的是（选填序号）；A、换用较薄的玻璃板B、换用较厚的玻璃板C、调整观察蜡烛A的像的角度(3)消除影响后，移动蜡烛A逐渐靠近玻璃板，观察到它的像的大小________（选填“变大”、“不变”或“变小”）；(4)实验中，移去在蜡烛A成像位置处的蜡烛B，在其原来位置放一光屏，发现光屏上不能承接到蜡烛A的像，说明平面镜所成的像是________（选填“实”或“虚”）像．。
2020八年级物理上册 4.3 平面镜成像练习(无答案)(新版)新人教版

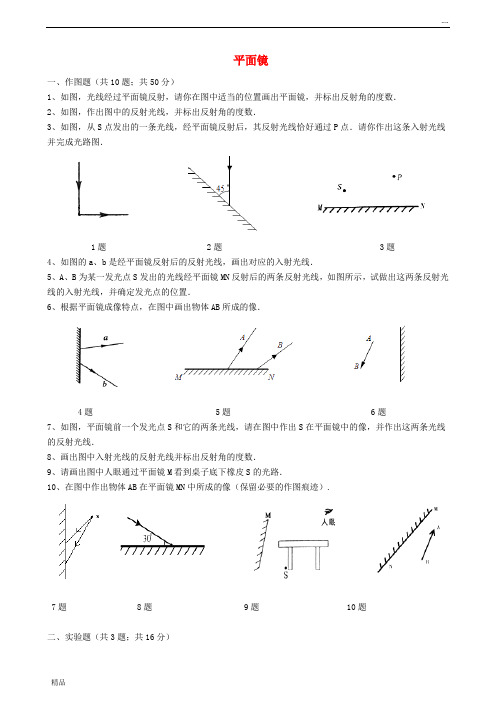

平面镜一、作图题（共10题；共50分）1、如图，光线经过平面镜反射，请你在图中适当的位置画出平面镜，并标出反射角的度数．2、如图，作出图中的反射光线，并标出反射角的度数．3、如图，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．1题 2题 3题4、如图的a、b是经平面镜反射后的反射光线，画出对应的入射光线．5、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．6、根据平面镜成像特点，在图中画出物体AB所成的像．4题 5题 6题7、如图，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．8、画出图中入射光线的反射光线并标出反射角的度数．9、请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．10、在图中作出物体AB在平面镜MN中所成的像（保留必要的作图痕迹）.7题 8题 9题 10题二、实验题（共3题；共16分）11、小丽同学在做“探究平面镜成像特点”的实验时，将一块玻璃板竖直立在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示．在此实验中：(1)小丽选择玻璃板代替平面镜进行实验的目的是________．(2)蜡烛A的像是由于光射到玻璃表面发生________（填“反射”或“折射”）形成的．(3)小丽将蜡烛A逐渐向玻璃板靠近时，蜡烛A的像将逐渐向________（填“靠近”或“远离”）玻璃板的方向移动，像的大小将________（填“变大”“变小”或“不变”）．(4)当玻璃板后面的蜡烛B与蜡烛A的像完全重合时，小丽移去蜡烛B，并在蜡烛B所在位置放一光屏，则光屏上________（填“能”或“不能”）承接到蜡烛A的像，此现象说明平面镜所成的是________（填“实”或“虚”）像．12、如图所示是“探究平面镜成像特点”的情景：透明玻璃板竖直放在水平桌面上，两支相同的蜡烛A、B 竖立在玻璃板两侧，请根据实验回答下列问题：(1)为了便于观察实验应选在________（选填“较亮”或“较暗“）的环境中进行；(2)选取两支相同的蜡烛是为了比较像与物的________关系；(3)实验中，测得蜡烛A到玻璃板的距离为5cm，移动蜡烛B，使它与蜡烛A的像完全重合，此时蜡烛B到玻璃板的距离为________cm．(4)实验中若移开蜡烛B，用白纸做光屏放在像的位置，不透过玻璃板，直接观察白纸，看不到蜡烛A的像，说明平面镜成的是________（选填“虛像”或“实像”）(5)实验中，小红发现玻璃板后出现两个蜡烛A的像，其原因是她选用的玻璃板________（选填“太厚”或“太薄”）13、下面是小红进行“探究平面镜成像特点”的活动过程：(1)组装仪器时，如图所示，要使玻璃板与水平桌面的白纸相互________（选填“平行”或“垂直”）；(2)在实验中，小红看到两个不重合的蜡烛A的像，为了消除这个影响，下列做法可行的是（选填序号）；A、换用较薄的玻璃板B、换用较厚的玻璃板C、调整观察蜡烛A的像的角度(3)消除影响后，移动蜡烛A逐渐靠近玻璃板，观察到它的像的大小________（选填“变大”、“不变”或“变小”）；(4)实验中，移去在蜡烛A成像位置处的蜡烛B，在其原来位置放一光屏，发现光屏上不能承接到蜡烛A的像，说明平面镜所成的像是________（选填“实”或“虚”）像．。
2019-2020学年度八年级物理上册 4.3 平面镜成像练习 (新版)新人教版
4.3 平面镜成像学校：___________姓名：___________班级：___________一．选择题（共15小题）1．（2019•蓝田县一模）图中给出“L”形物体在平面镜中成像的情况，其中正确的是（）A． B． C． D．2．（2019•合肥一模）如图所示，镜前竖直插两根大头针a和b，观察a和b的像重叠在一起的情形，其眼睛应放在（）A．通过a、b的直线上B．通过a、b像的直线上C．通过a垂直于镜面的直线上 D．通过b垂直于镜面的直线上3．（2019•兰山区模拟）一个挂钟正对着平面镜，在镜子里看到挂钟指示的时间是10时45分，如图，则挂钟实际指示的时间应是（）A．10时45分B．7时15分C．7时45分D．1时15分4．（2019•临沂模拟）汽车夜间行驶，一般车内不开灯，这是因为（）A．要节约用电B．假如车内开灯，司机前面的玻璃会产生车内物体的像，妨碍司机行车安全C．车内开灯形成漫反射，光线刺眼，影响司机视线D．车内开灯，光射到车外的后视镜上，反射到司机眼中，影响司机行车安全5．（2019秋•上杭县期中）小汽车前的挡风玻璃并不是竖直安装，其主要原因是（）A．为了美观B．可以有效减小外界噪声干扰C．扩大视野D．使车内物体通过挡风玻璃所成的像不在车正前方6．（2019•绵阳）在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看不到镜中自己脚上的新鞋。
小明做一下动作，能够让他看到镜中自己脚上的一只鞋或者两只鞋的是（）A．站在原地下蹲B．保持直立靠近“试鞋镜”C．站在原地竖直向上提起一只脚D．保持直立远离“试鞋镜”7．（2019•菏泽）下列关于平面镜成像的说法，正确的是（）A．平面镜成像是光的折射现象B．平面镜所成的像是实像C．平面镜所成的像是虚像D．人越靠近平面镜，人在平面镜中的像就越大8．（2019•台州）如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛。
人教版八年级物理上册4.3“平面镜成像”过关检测练习题无答案新版
4.3“平面镜成像”过关检测练习题一、选择题1.下图为处于湖上的一座桥，桥的最高处距湖面2m，若能在湖水中看到桥完整的倒影，则湖水的深度为（）A. 大于2mB. 2mC. 小于2mD. 以上答案均可2.小明用如图所示的装置探究光的反射规律，平面镜M水平放置．把一可沿ON折叠的白硬纸板竖直放置在平面镜上，则（）A. 当入射光垂直射向镜面时，入射角为90°B. 反射光线、入射光线位于法线的同侧C. 入射角增大时，反射角也增大，且反射光线远离法线D. 以法线ON为轴，将硬纸板的B面向后旋转，这时在B面上仍能看到反射光3.小明站在平面镜前3m处时能看到自己在镜中的像，当他向平面镜靠近1m后，则小明在平面镜中的像（）A.离镜面1m，像的大小不变B.离镜面1m，像变大C.离镜面2m，像的大小不变D.离镜面2m，像变大4.下列现象，能用光的反射现象解释的是（）A. 世博轴上的阳光谷B. 日食的形成C. 太阳光透过棱D. 一束束阳光5.今年“六•一”儿童节，“心得乐”面对面爱心捐助活动在我市城南公园举行，杨杨收到了爱心人士捐赠的新衣服。
当杨杨穿着新衣服走近穿衣镜时，他在穿衣镜中的像将（）A. 逐渐变大B. 逐渐变小C. 大小不变 D. 远离穿衣镜6.关于平面镜成像，下列说法不正确的是（）A. 平面镜成的像是虚像B. 平面镜成像原理是光的反射C. 物体越靠近平面镜，像越大 D. 像与物体关于平面镜对称7.关于平面镜成像的特点及其实验探究，下列说法正确的是（）A. 使用光屏是为了验证平面镜所成像的虚实B. 将蜡烛靠近玻璃板的同时像将远离玻璃板C. 做多次实验获得多组数据是为了减小误差D. 平面镜成像的大小与物体到平面镜的距离有关8.生活处处有物理．以下是小夏对几处生活情景的分析，正确的是A. 投入水中的石块没有漂浮在水面上，说明下沉的物体并不受浮力B. 人远离平面镜常常感到像变小，说明平面镜成像大小与物距有关C. 冬天用热水袋暖手，手感到温暖，说明热传递可以改变物体内能D. 教室内的一个开关可以同时控制八盏灯，说明这八盏灯是串联的9.物体在平面镜中像的大小取决于（）A. 物体本身的大小B. 平面镜放置的高低 C. 平面镜的大小 D. 物体到平面镜的距离10.一个人站在平面镜前，当他走近镜面时，则（）A. 他的像变大，像与人的距离变小 B. 他的像变大，像与人的距离变大C. 他的像大小不变，像与人的距离变大 D. 他的像大小不变，像与人的距离变小11.如图所示，下列成语与其物理知识相符的是（）A. 凿壁偷光﹣﹣光的折射B. 井底之蛙﹣﹣光的反射C. 猴子捞月﹣﹣光的折射D. 杯弓蛇影﹣﹣光的反射12.如图是潜望镜的示意图，观察者通过该潜望镜看到的物体的像的情况是（）A.成倒立等大的虚像B.成倒立等大的实像C.成正立等大的虚像D.成倒立缩小的虚像13.如图，物体AB在平面镜前，所成的像为A′B′．若在镜后PQ处放一块不透明的塑料，则像A′B′将会（）A. 不变B. 变暗C. 只剩一半D. 消失14.下列关于光现象的说法正确的是（）A. 发生漫反射时，每条光线的反射角都等于入射角B. 岸边的树木在水中的“倒影”，是光的折射形成的C. 观察到厚玻璃板下面的字比实际位置高，是光的反射形成的D. 人走近平面镜时，人在镜中所成的像会变大15.（2015•盘锦）关于平面镜成像下列说法正确的是（）A. 平面镜所成像的大小与平面镜的大小有关B. 平面镜所成的像是虚像C. 平面镜所成的像是由光的折射形成的 D. 人向平面镜靠近0.2m，像将远离平面镜0.2m二、填空题16.2009年7月22日上午，五百年一遇的罕见日全食在天空上演，我国长江流域12个省区市能见日全食，发生日全食时，太阳、地球、月球应处在同一直线上,地球应在图中所示的________（A/B）。
2019-2020年教科版初中物理八年级上册第四章 在光的世界里3 科学探究：平面镜成像习题精选二
2019-2020年教科版初中物理八年级上册第四章在光的世界里3 科学探究：平面镜成像习题精选二第1题【单选题】有一个点光源S，放在平面镜MN前，若镜MN不动，光源S以2m/s的速度沿与镜面成45°角的方向向右做匀速直线运动，如图所示，则光源S在镜中的像S′将( )A、以速度4m/s沿SO直线方向向右平移B、以速度2m/s沿垂直于SO方向向上平移C、以速度2m/s沿垂直于SO方向向下平移D、以速度4m/s沿SO直线方向向左平移【答案】：【解析】：第2题【单选题】如图，在观察平面镜成像的实验中，下列叙述错误的是( )A、烛焰在平面镜中成的像是虚像B、若把点燃的蜡烛移近玻璃板，它的像变大C、若把蜡烛的位置和它的像的位置用直线连起来，则连线与镜面垂直D、当点燃的蜡烛远离玻璃板时，它的像也远离玻璃板【答案】：【解析】：第3题【单选题】纪屹同学用棋子和如图所示的装置探究平面镜成像问题。
① 他将一个棋子A作为物体放在平面镜前5cm处，看到这个棋子在平面镜中成的像。
用大小不同的棋子放在棋子A像的位置，发现只有当把与棋子A大小相同的B棋子放在棋子A像的位置时，棋子B 与棋子A的像完全重合。
②他将棋子A放在平面镜前10cm处，看到这个棋子在平面镜中成的像。
用大小不同的棋子放在棋子A像的位置，发现仍然是只有当把与棋子A大小相同的B棋子放在棋子A像的位置时，棋子B与棋子A的像完全重合。
③仿照步骤②再做四次实验。
均发现棋子B与棋子A的像完全重合。
由此可知，小明探究的问题是( )A、像的大小与物体大小的关系B、像的大小与物距的关系C、像距与物距的关系D、像距与物体大小的关系【答案】：【解析】：第4题【单选题】小型汽车驾驶室的挡风玻璃都采用倾斜安装，其主要原因是( )A、为了造型美观B、使玻璃不易震碎C、排除像的干扰D、为了减小噪声【答案】：【解析】：第5题【单选题】如图所示为平面镜所成的一块手表的像，则手表所指的时间是( )A、4：45B、5：45C、7：15D、3：35【答案】：【解析】：第6题【填空题】小丽站在穿衣镜前2 m的地方照镜子，则镜中的像与小丽之间的距离是______；如图10所示，保持蜡烛、凸透镜的位置不变，调节光屏到图示位置时，光屏上得到了清晰的像．利用这个成像规律可以制成______．【答案】：【解析】：第7题【填空题】2009年我国出现500年一遇天文日全食奇观。
八年级物理上册4.3平面镜成像练习(附模拟试卷含答案)
平面镜成像知识点一平面镜成像的特点1.一个同学站在竖直放置的大平面镜前1.5 m,他在镜中的像高1.6 m,当他沿垂直镜面的方向后退 1 m 后,他在镜中的像大小不变(填“变大”“变小”或“不变”),镜中的像与他之间的距离是5 m。
2.某同学站在平面镜前,在他远离平面镜的过程中,下列说法正确的是(D )A.镜中的像逐渐变小B.镜中的像与平面镜的距离逐渐变小C.镜中的像逐渐变大D.镜中的像与平面镜的距离逐渐变大3.(2018湖南益阳中考)如图能正确表示小丑在平面镜中成像的是(D )知识点二平面镜成虚像4.当你照镜子的时候,可在镜子里看到另外一个“你”,镜子里的这个“你”就是你的像,由于进入你眼睛的光线并非真正来自平面镜后的“你”,所以把这个“你”叫做虚像。
5.如图所示,物体S在平面镜前,所成的像为S'。
若在镜后AB处放一块不透明的塑料,则像S'将会(A ) A.不变 B.变暗C.只剩一半D.消失知识点三平面镜的应用6.(2018湖北随州中考)人从平面镜内看到台钟钟面上的指针位置如图所示,则实际时间是(B )A.6:00B.5:45C.6:15D.6:307.(2018广西贵港中考)检查视力的时候,视力表放在被测者头部的后上方,被测者识别对面墙上镜子里的像,如图所示,视力表在镜中的像与被测者相距5 m,若视力表全长为0.8 m,则视力表在镜中的像的长度为0.8 m。
8.有一个点光源S,放在平面镜MN前,若镜MN不动,光源S以2 m/s的速度沿与镜面成45°的方向向右做匀速直线运动,如图所示,则光源S在镜中的像S'将(C )A.以速度4 m/s沿SO直线方向向右平移B.以速度2 m/s沿垂直于SO方向向上平移C.以速度2 m/s沿垂直于SO方向向下平移D.以速度4 m/s沿SO直线方向向左平移考点一探究平面镜成像特点9.(2018江苏镇江中考)如图所示,将平面镜和铅笔竖直放置在水平桌面上,下列说法正确的是(D )A.铅笔水平向右移动时,它的像将变小B.平面镜竖直向上移动时,铅笔的像也将向上移动C.若改用一块较小的平面镜,铅笔的像将变小D.若铅笔按图示箭头方向转过45°,铅笔将与它的像垂直考点二平面镜成像作图10. (2018内蒙古通辽中考)根据平面镜成像的特点,在图中画出物体AB在平面镜MM'中的像A'B'。
2020-2021学年人教版八年级物理上册《4.3平面镜成像》随堂过关练习题
2020-2021学年人教版八年级物理上册《4.3平面镜成像》随堂过关练习题时量：40分钟，满分：80分一、单选题（每个2分；共28分）1.人照镜子的时候总是要走近平面镜看自己的像，其原因是走近平面镜时（）A. 平面镜所成的像变大，像离人的距离不变B. 平面镜所成的像大小不变，像离人的距离不变C. 平面镜所成的像大小不变，像离人的距离变小D. 平面镜所成的像变大，像离人的距离变小2.关于平面镜成像，下列说法中不正确的是（）A. 像和物体总是等大的B. 像和物体到平面镜的距离总是相等的C. 所成的像是实像D. 所成的像是由于光的反射形成的3.要让一支铅笔跟它在平面镜中的像在一条直线上，它跟平面镜的夹角应是（）A. 10°B. 30°C. 45°D. 90°4.下列有关光现象的说法中正确的是（）A. 手影是由于光的反射形成的B. 凸透镜只能成实像C. 平面镜成正立等大的虚像D. 近视眼应配戴凸透镜来矫正视力5.如图所示，在观察平面镜成像的实验中，下列叙述正确的是（）A. 棋子在平面镜中成的是实像B. 棋子在平面镜中成的像比实物大C. 棋子与它的像关于镜面对称D. 棋子移近平面镜时，像会远离平面镜6.关于平面镜成像，下列说法不正确的是（）A. 平面镜成的像是虚像B. 平面镜成像原理是光的反射C. 物体越靠近平面镜，像越大D. 像与物体关于平面镜对称7.如图所示为一时钟在平面镜中所成的像，那么此刻的实际时间是（）A. 11点20分B. 2点35分C. 3点55分D. 12点40分8.下列各例中，属于防止平面镜成像的是（）A. 舞蹈演员利用平面镜观察和矫正自己的姿势B. 家庭装修中，常利用平面镜来扩大视野空间C. 夜间行驶时，车内的灯必须关闭D. 牙医借助平面镜看清牙齿的背面9.一面镜子竖直悬挂在墙壁上，人眼睛的位置如图所示，现在甲乙丙三个物体放在镜子面前，则人眼能通过镜子看到像的物体有（）A. 只有甲B. 只有乙C. 甲和乙D. 乙和丙10.小轿车前的挡风玻璃不竖直安装的主要原因是（）A. 避免噪音B. 尽可能避免因平面镜成像造成不安全因素C. 为了造型美观D. 防止挡风玻璃震碎11.测量视力时，利用平面镜成像特点可以节省空间．如图所示，让被测者面对着镜子背对视力表，此人看到视力表的像离他的距离是（）A. 3mB. 4mC. 5mD. 6m12.如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（）A. 不成像B. 仍成像，但像下移距离与平面镜下移距离相同C. 仍成像，但像下移距离是平面镜下移距离的两倍D. 仍成像，且像还在原来位置13.某同学在观看平静的湖水里游动的鱼，同时他还看到湖面上映出了岸旁的大楼，他看到的鱼和大楼应当是（）A. 大楼是像，鱼是实物B. 大楼是虚像，鱼是实像C. 大楼和鱼都是虚像D. 大楼和鱼都是实像14.小赵同学手拿时钟站在平面镜前，如图所示是平面镜中的像，则（）A. 小赵同学离平面镜越远，像越小B. 小赵同学离平面镜越远，像越大C. 时钟指示的时间是3点整D. 时钟指示的时间是9点整二、填空题（每空1分；共21分）15.如图所示，在练功房中，演员利用平面镜来帮助矫正姿势，假设某演员的身高为1.71m，她离镜面的距离为0.5m，则站立时她在镜中的像高为________ m，像与她相距________m，若演员远离镜面一些，镜中像的大小将________(选填不变、变大、变小)16.身高1.8 m的学生站在穿衣镜前离镜0.5 m，他在镜中像的高度是________m，像到镜面的距离是________m，当他后退0.5 m后，人和像的距离是________m，像的大小________.（填“变大”“变小”或“不变”）17.检查视力时，人与视力表之间的距离应为5 m，现因屋子太小而使用了一个平面镜，视力表到平面镜的距离为3 m，那么，人到镜子的距离应为________m。
2019-2020最新人教版八年级物理上册：4、3平面镜成像分考点训练word版
【解法点拨】凸面镜可以成缩小的像，因此有扩大视野的作用；凹面镜对光有会聚作用，将点光源放在凹面镜的焦点上，光将被反射为平行光，所以可以利用凹面镜得到平行光。
知识点4 平面镜的成像作用
例4 某发光点s所发出的两条光线经平面镜反射后形成的光线如图4-3-9所示，请完成光路图并确定发光点的位置。
图4-3-9
解析：本题有两种作图方法：一种是根据光的反射定律，先分别作出两条反射光线的法线，然后根据反射角等于入射角作出入射光线，两条入射光线的交点即为发光点，如图4-3-10甲所示。另一种是先反向延长反射光线，两条反射光线的反向延长线的交点即为虚像点S'，然后根据平面镜成像的特点，过点S'作平面镜的垂线（像与物体连线与镜面垂直），取S点到镜面的距离等于S'点到镜面的距离（像与物到镜面的距离相等），S发光点，如图4-3-10乙所示。
图4-3-5
解析：根据平面镜成像的特点可知，物体在平面镜中成的是正立、等大的虚像，像与物关于镜面对称，左右相反，故小明通过平面镜看到字母的像是BF；又因为像与物到镜面的距离相等，则像与物之间的距离为物体到镜面距离的2倍，故字母的像与字母间的距离为4 m×2 = 8 m。
答案：② 8
【解法点拨】平面镜所成的像与物关于镜面对称，对称的含义是：①像与物体大小相等；②像到镜面的距离等于物体到镜面的距离；③像与物体的左右是相反的。
知识点2 虚像
例2 探究平面镜成像特点的实验情况如图4-3-7所示，烛焰在平面镜中所成的像是________像（填“实”或“虚”），放在“烛焰”上的手指_______被烧痛（填“会”或“不会”)。
图4-3-7
解析：平面镜所成的像是虚像，不是实际光线会聚而成的，而是由实际光线的反向延长线会聚而成的，所以放在“烛焰”上的手指不会被烧痛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 12 页 沈阳市2019-2020学年八年级物理上册：4.3“科学探究：平面镜成像”知识过关练习题C卷
姓名:________ 班级:________ 成绩:________ 一、单选题 1 . 我们经常提到的像：①小孔成像；②平面镜成像； ③放大镜成像；④投影仪屏幕上的像；⑤汽车后视镜中的像。其中（ ）。
A．属于实像的是①②③ B．属于虚像的是②③④ C．由于反射成的像是②⑤ D．由于折射成的像是①③④ 2 . 如图的平面镜成像特点的说法中，不正确的是（ ）
A．物体A与像B的大小相等 B．物体A与像B的连线垂直于平面镜 C．物体A成的像B是实像 D．物体A与像B到镜面距离相等 3 . 如图所示的光现象中，由于光的折射形成的是（ ）
A．对着镜子画脸谱 第 2 页 共 12 页
B．日食 C．露珠下的叶脉更明显 D．凸面镜 4 . 科技的发展促进了人类文明的进步，但化石能源的大量使用也带来了诸如雾霾、温室效应等环境问领．下列做法或说法不符合环保要求的是
A．外出尽量步行、骑自行车或乘公交车，低碳出行 B．生活中要节约粮食、节约用水、避免用电器待机耗电 C．在农田里大量焚烧秸秆、树枝等农林废弃物，以获得某些营养物质 D．实时对企业的排气进行监测，从源头上控制、减少大气排放污染源 5 . 如图所示的四种现象或应用中，能用光的折射知识进行解释的是
A．插入水中的手指 B．手影游戏
C．潜望镜 第 3 页 共 12 页
D．自行车尾灯 6 . 判断下图，平面镜成像正确的图是（ ）
A． B． C． D． 7 . 如图所示现象中，由于光的反射形成的是（ ）
A． B． C． D． 8 . 关于光现象，下列说法正确的是（ ） A．影子是由于光的直线传播形成的 B．验钞机利用红外线辨别钞票的真伪 C．漫反射不遵守光的反射定律 D．五星红旗是红色的，因为它能吸收红光，反射其它色光 9 . 下列关于光现象的描述正确的是（ ） A．人距离平面镜越远，人在平面镜中成的像越小 B．近视眼患者需要佩戴用凸透镜做的合适度数的眼镜进行矫正 C．汉江大桥在水中的倒影是光的反射现象 D．在湖边散步时会看到“鱼在云中游”，看到的“鱼”和“云”，都是光的折射形成的虚像 10 . 下列现象中，可以用光的直线传播解释的是（ ） A．阳光照射浓密的树叶，在地面上出现光斑 B．在不同角度能看清黑板上的字 C．在平面镜中看到自己的像 第 4 页 共 12 页
D．用放大镜看报纸上的字 11 . 如图所示的重庆网红图片，相关描述正确的是（ ）
A．洪崖洞在平静江水中的倒影是等大的虚像 B．看到穿楼而过的轻轨列车是平面镜成的像 C．璀璨梦幻的光柱是光的折射形成的 D．手机拍摄索道的照片利用了小孔成像的原理 12 . 下面列举的四个光现象中，属于光的折射现象的是
A．屏幕上的手影 B．山在水中的倒影
C．花瓶在平面镜中的像 D．铅笔好像在水面处折断
13 . 人从远处走近一直立的穿衣镜，他在镜中像的大小将（ ） A．逐渐变大 B．逐渐变小 C．不变 D．都有可能，取决于镜子大小 14 . 为了避免汽车在高速行驶时，驾驶员低头观看仪表信息造成事故，人们发明了如图甲所示的抬头显示器(简称HUD)，如图乙所示是HUD利用平面镜成像的原理示意图。将水平显示器上的重要行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法 第 5 页 共 12 页
不正确的是 A．挡风玻璃上所成的像是虚像 B．挡风玻璃上所成的像是由于光的反射形成的 C．司机在挡风玻璃上看到的数字6,在显示器屏幕上应该是9 D．司机前面的挡风玻璃与水平面的夹角应为45° 15 . 在水平桌面上立一块平面镜，让一个小球沿桌面朝着镜面方向滚动，若从镜中看到小球的像是竖直向上运动的，那么平面镜与桌面的夹角（指有小球一侧的角）应为（ ）
A．45°; B．60°; C．90°; D．135° 二、填空题 16 . 如图所示，一只白鹭正平行于水面飞行，若以白鹭为参照物，它在水中的倒影是_____的（均选填“运动”或“静止”），如果白鹭到水面的距离是1.5m，则倒影到水面的距离为_____m，看到白鹭的倒影是_____（选填“实”
或“虚”）像． 17 . 一只海鸥在平静的水面上方飞过，它在水中的“倒影”是______ (选填“实”或“虚”)像，当海鸥距离水面2 m时，它的“倒影”距离水面_________m。
18 . 如图所示，平面镜前立有一旗杆，将平面镜远离旗杆，旗杆的像的大小_____（选填“变大”“变小”或“不变”）；举行升旗仪式时，旗子沿旗杆匀速上升，此时旗子的像相对旗子_____（选填“静止”或“运动”）。
19 . 一只小鸟在离湖面10米的上空飞行，若湖深为5米，则小鸟在湖里所成的像与它的距离是________m， 第 6 页 共 12 页
它在湖里所成的像是由光的_______（填“反射”或“折射”）形成的_______（填“实”或“虚”）像。 20 . 芜湖“城市名片"——十里江湾，如诗如画。在滨江公园的亲水平台上观赏浩荡的长江，美景尽收眼底（如图所示）。古老的中江塔、鳞次栉比的现代高楼倒映在江面上清晰可见，这是由于光的_________形成了_________（选填“实"或“虚"）像。
三、实验题 21 . 在做探究平面镜成像的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和 A．点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
（1）用玻璃板代替平面镜，主要目的是_____； （2）所用刻度尺的作用是便于比较像与物_____关系； （3）选取两段完全相同的蜡烛是为了比较像与物的_____关系； （4）移去后面的蜡烛B，并在所在位置上放一光屏，则光屏上_____接收到蜡烛烛焰的像。（选填“能”或“不能”）
（5）要得出平面镜成像特点，还应进行的操作是：保持_____的位置不变，改变_____，再做多次实验。 22 . 在进行光学实验的探究过程中： 第 7 页 共 12 页
（1）小明同学用如图1所示的装置，研究光的反射规律，其中有一个可折转的光屏，这个光屏在实验中除了能呈现光外，另一个重要作用是：__________________________
（2）如图2所示，分解太阳光的实验中，三棱镜的作用是______________．若在白屏上贴一张红纸，_______（能/不能）得到“太阳光是由多种色光组成的”这一结论．
（3）在《探究平面镜成像规律》的活动中： ①小华观察到如图（a）所示的现象，其中B是跳棋子A在“平面镜”中的像，C是一张平铺在水平桌面上、绘有相同方格的纸，OO′是方格纸的中线．由此现象得出的下列实验结论中，说法不可靠的是：_________
A．像的大小与物体不相同 B．像到平面镜的距离与物体到平面镜的距离相等 C．像与物的连线与平面镜垂直 D．像与物分别在平面镜的两侧 ②小明将一枚跳棋子放在平面镜前某一位置后，镜面、物和像的位置如图（b）所示，产生这一现象的原因是：_______________．补救的措施是：按图中箭头_______（甲/乙）的方向适当转动镜面．
23 . 利用如图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合：
(1)现有厚度分别为2mm和5mm两块玻璃板，这了提高实验的精度，最好选用___________玻璃板； 第 8 页 共 12 页
(2)实验中发现，把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是___________像；
(3)如图乙所示，是小明某次测量蜡烛A到平面镜的距离L为___________cm；如果把蜡烛A靠近玻璃板，它所成像的大小将___________；（选填“变大”、“变小”或“不变”）
(4)若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的___________（选填“①”或“②”）处。
24 . 为了探究光反射时的规律，同学们进行如图所示的实验。 (1)为了完成实验，需要的测量工具是_____。 (2)把一个平面镜放在水平桌面上，再把一张纸板ENF_____地立在平面镜上，纸板上的直线ON垂直于镜面。 (3)如图甲所示，使一束光贴着纸板射到O点，经平面镜反射后，沿另一方向射出。图中∠r是_____(填“入射”或“反射”)角。
(4)当入射角增大时，反射光线_____(填“靠近”或“远离”)平面镜。 (5)下表是实验中记录的数据： 次数 1 2 3 4 5 6 ∠i 20° 30° 40° 50° 60° 70° ∠r 20° 30° 40° 50° 60° 70°
分析实验数据可知：反射角_____入射角。 (6)如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说明：反射光线、入射光线和法线_____。
