四川省德阳市物理高考经典100题实验题含答案
四川省德阳市2019-2020学年高考物理经典试题

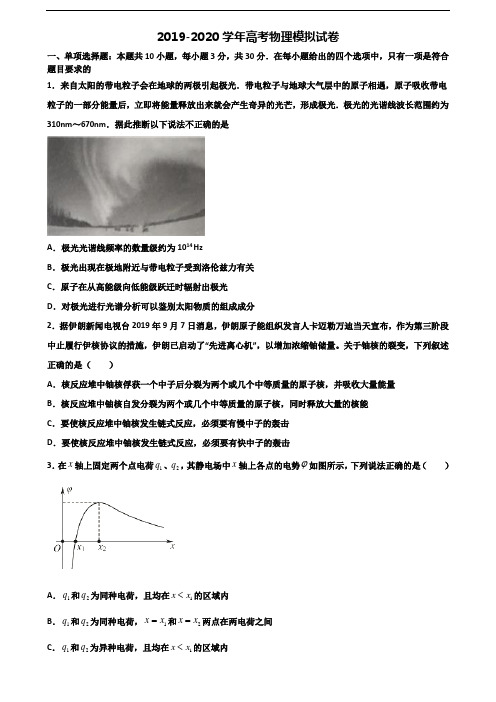

2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．来自太阳的带电粒子会在地球的两极引起极光．带电粒子与地球大气层中的原子相遇，原子吸收带电粒子的一部分能量后，立即将能量释放出来就会产生奇异的光芒，形成极光．极光的光谐线波长范围约为310nm ～670nm ．据此推断以下说法不正确的是A ．极光光谐线频率的数量级约为1014 HzB ．极光出现在极地附近与带电粒子受到洛伦兹力有关C ．原子在从高能级向低能级跃迁时辐射出极光D ．对极光进行光谱分析可以鉴别太阳物质的组成成分2．据伊朗新闻电视台2019年9月7日消息，伊朗原子能组织发言人卡迈勒万迪当天宣布，作为第三阶段中止履行伊核协议的措施，伊朗已启动了“先进离心机”，以增加浓缩铀储量。
关于铀核的裂变，下列叙述正确的是（ ）A ．核反应堆中铀核俘获一个中子后分裂为两个或几个中等质量的原子核，并吸收大量能量B ．核反应堆中铀核自发分裂为两个或几个中等质量的原子核，同时释放大量的核能C ．要使核反应堆中铀核发生链式反应，必须要有慢中子的轰击D ．要使核反应堆中铀核发生链式反应，必须要有快中子的轰击 3．在x 轴上固定两个点电荷1q 、2q ，其静电场中x 轴上各点的电势ϕ如图所示，下列说法正确的是（ ）A ．1q 和2q 为同种电荷，且均在1x x <的区域内B ．1q 和2q 为同种电荷，1x x =和2x x =两点在两电荷之间C ．1q 和2q 为异种电荷，且均在1x x <的区域内D ．1q 和2q 为异种电荷，且均在2x x >的区域内4．在某种科学益智玩具中，小明找到了一个小型发电机，其结构示意图如图1、2所示。
图1中，线圈的匝数为n ，ab 长度为L 1，bc 长度为L 2，电阻为r ；图2是此装置的正视图，切割处磁场的磁感应强度大小恒为B ，有理想边界的两个扇形磁场区夹角都是90°。

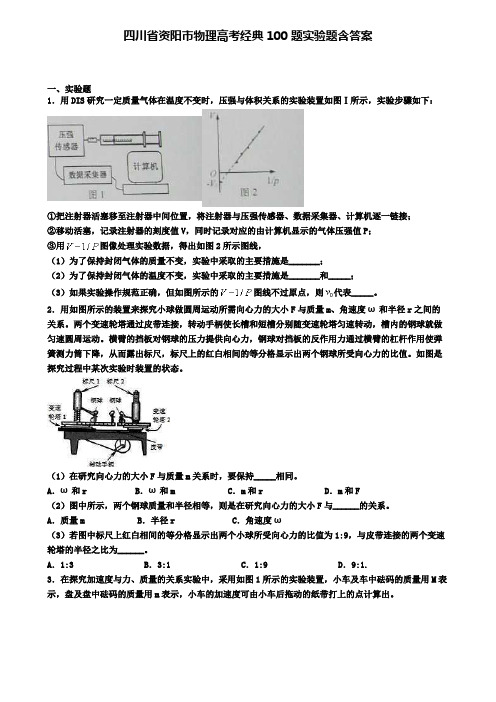

四川省资阳市物理高考经典100题实验题含答案
四川省资阳市物理高考经典100题实验题含答案一、实验题1．用DIS研究一定质量气体在温度不变时，压强与体积关系的实验装置如图Ⅰ所示，实验步骤如下：①把注射器活塞移至注射器中间位置，将注射器与压强传感器、数据采集器、计算机逐一链接；②移动活塞，记录注射器的刻度值V，同时记录对应的由计算机显示的气体压强值P；③用图像处理实验数据，得出如图2所示图线，（1）为了保持封闭气体的质量不变，实验中采取的主要措施是_______；（2）为了保持封闭气体的温度不变，实验中采取的主要措施是_______和_____；（3）如果实验操作规范正确，但如图所示的图线不过原点，则代表_____。
2．用如图所示的装置来探究小球做圆周运动所需向心力的大小F与质量m、角速度ω和半径r之间的关系。
两个变速轮塔通过皮带连接，转动手柄使长槽和短槽分别随变速轮塔匀速转动，槽内的钢球就做匀速圆周运动。
横臂的挡板对钢球的压力提供向心力，钢球对挡板的反作用力通过横臂的杠杆作用使弹簧测力筒下降，从而露出标尺，标尺上的红白相间的等分格显示出两个钢球所受向心力的比值。
如图是探究过程中某次实验时装置的状态。
（1）在研究向心力的大小F与质量m关系时，要保持_____相同。
A．ω和r B．ω和m C．m和r D．m和F（2）图中所示，两个钢球质量和半径相等，则是在研究向心力的大小F与______的关系。
A．质量m B．半径r C．角速度ω（3）若图中标尺上红白相间的等分格显示出两个小球所受向心力的比值为1:9，与皮带连接的两个变速轮塔的半径之比为______。
A．1:3 B．3:1 C．1:9 D．9:1.3．在探究加速度与力、质量的关系实验中，采用如图1所示的实验装置，小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带打上的点计算出。
（1）当M与m的大小关系：___________满足时，才可以认为绳对小车的拉力大小等于盘及盘中砝码的重力。

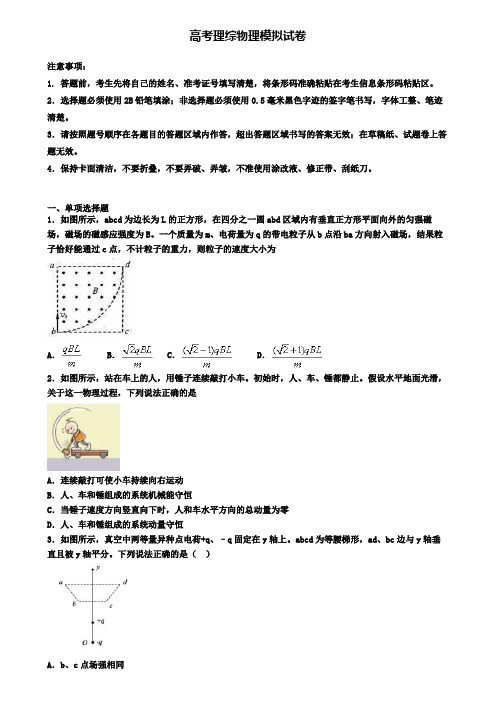

《试卷合集5份》四川省德阳市2020理综物理高考经典模拟试题
高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题1．如图所示，abcd为边长为L的正方形，在四分之一圆abd区域内有垂直正方形平面向外的匀强磁场，磁场的磁感应强度为B。
一个质量为m、电荷量为q的带电粒子从b点沿ba方向射入磁场，结果粒子恰好能通过c点，不计粒子的重力，则粒子的速度大小为A．B．C．D．2．如图所示，站在车上的人，用锤子连续敲打小车。
初始时，人、车、锤都静止。
假设水平地面光滑，关于这一物理过程，下列说法正确的是A．连续敲打可使小车持续向右运动B．人、车和锤组成的系统机械能守恒C．当锤子速度方向竖直向下时，人和车水平方向的总动量为零D．人、车和锤组成的系统动量守恒3．如图所示，真空中两等量异种点电荷+q、–q固定在y轴上。
abcd为等腰梯形，ad、bc边与y轴垂直且被y轴平分。
下列说法正确的是（）A．b、c点场强相同B．a点电势高于d点电势C．将质子从a点移动到c点，电场力做负功D．将电子从d点移动到b点，电势能增加4．一无限大接地导体板MN前面放有一点电荷+Q，它们在周围产生的电场可看作是在没有导体板MN存在的情况下，由点电荷+Q与其像电荷–Q共同激发产生的。
像电荷–Q的位置就是把导体板当作平面镜时，电荷+Q在此镜中的像点位置。
如图所示，已知+Q所在位置P点到金属板MN的距离为L，a为OP的中点，abcd是边长为L的正方形，其中ab边平行于MN。
则A．a点的电场强度大小为E=B．a点的电场强度大小大于b点的电场强度大小，a点的电势高于b点的电势C．b点的电场强度和c点的电场强度相同D．一正点电荷从a点经b、c运动到d点的过程中电势能的变化量为零5．如图所示，让一束光AO沿着半圆形玻璃砖的半径射到它的平直边上，在这个玻璃与空气的界面上会发生反射和折射。
(含5套模拟卷)四川省德阳市2021届新高考物理模拟试题(1)含解析
D．ab之间任意一点的电场强度均小于bc之间任意一点的场强，带电粒子在ab之间电场力做功小于bc之间电场力做的功，粒子在a、b间的动能改变量小于在b、c间的动能改变量，故D错误。
A．可能同时抛出
B．落在C点的速度方向可能相同
C．落在C点的速度大小一定不同
D．落在C点时重力的瞬时功率一定不同
【答案】D
【解析】
【详解】
A．平抛运动的时间由竖直高度决定，根据：
可知两小球抛出高度不同，落地时间不同，不可能同时抛出，A错误；
B．平抛运动的末速度方向的反向延长线必过水平位移的中点，两小球平抛的水平位移相同，竖直位移不同，所以在C点的末速度方向不同，B错误；
D．粒子在a、b间的动能改变量一定等于在b、c间的动能改变量
【答案】A
【解析】
【分析】
【详解】
A．由图可知，轨迹向下弯曲，带电粒子所受的电场力方向向下，则带电粒子受到了排斥力作用；从a到d过程中，电场力做负功，可知电势能增大，故A正确；
B．由于不知道粒子带正电还是带负电，因此无法确定电场的方向，无法判断电势的高低，故B错误；
C、粒子在运动过程中，受到沿x轴正方向的电场力先减小后增大，根据动能定理可知 图像的斜率先变小再变大，在 位置的斜率为零，故C错误；
D、由于粒子带负电，根据电势能 可知， 变化规律与 变化规律相反，故D错误；
图线正确的是选B。
2．两根相互平行的水平放置长直导线分别通有方向相同的电流I1和I2，且I1>I2；有一电流元IL与两导线均平行，且处于两导线的对称面上，导线某一横截面所在平面如图所示，则下列说法正确的是（ ）
2020届四川省德阳市高考物理二诊试卷(含答案详解)
2020届四川省德阳市高考物理二诊试卷一、单选题（本大题共5小题，共30.0分）1.中国大科学装置“东方超环”(EAST)近期实现1亿摄氏度等离子体运行等多项重大突破。
由于其内部核反应原理与太阳类似，因此“东方超环”也被称为“人造太阳”“人造太阳”采用的核反应方程可能是()A. 92238U→90234Tℎ+24HeB. 13H+12H→24He+01nC. 92235U+01n→54140Xe+3894Sr+201nD. 24He+1327Al→1530P+01n2.图象法可以形象直观地描述物体的运动情况．对于下面两质点运动的位移—时间图象和速度—时间图象，分析结果正确的是()A. 由图甲可知，质点做曲线运动，且速度逐渐增大B. 由图甲可知，质点在前10s内的平均速度的大小为4m/sC. 由图乙可知，质点在第4s内加速度的方向与物体运动的方向相反D. 由图乙可知，质点在运动过程中，加速度的最大值为15m/s23.2011年9月29日我国发射的首个目标飞行器“天宫一号”的平均轨道高度约为370km；2016年9月15日我国又成功发射了“天宫二号”空间实验室，它的平均轨道高度约为393km。
如果“天宫一号”和“天宫二号”在轨道上的运动都可视为匀速圆周运动，则“天宫一号”运行的()A. 速率较小B. 周期较小C. 角速度较小D. 加速度较小4.如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一阻值为R的定值电阻，阻值为r的金属棒ab垂直导轨放置，其他部分电阻不计.整个装置处在磁感应强度为B 的匀强磁场中，磁场方向垂直导轨平面向上．t=0时对棒施一平行于导轨的外力F，棒由静止开始沿导轨向上运动，通过R的感应电流I随时间t的变化关系如图乙所示．下列关于穿过回路abPM的磁通量Φ、金属棒ab的加速度a、金属棒受到的外力F、通过棒的电荷量q随时间变化的图象中，可能正确的是()A. B.C. D.5.如图所示，小球从距地面高度为2R的斜面上P点无初速度释放，分别滑上甲、乙、丙、丁四个圆轨道、轨道和地面连接处有一段小圆弧，轨道，甲为半径为1.2R的半圆轨道，乙为半径为2R的14丙为半径为R的半圆轨道，丁为高为l.5R的斜面、斜面和地面连接处有一段小圆弧，所有接触面均光滑，则滑上四个轨道后运动到的最高点能和P等高的是()A. 甲B. 乙C. 乙和丙D. 甲、乙、丙、丁二、多选题（本大题共4小题，共23.0分）6.如图所示，正方形单匝线框abcd边长为L，每边电阻均为r，在磁感应强度为B的匀强磁场中绕cd轴以角速度ω转动，c、d两点与外电路相连，外电路电阻也为r，导线电阻忽略不计，则下列说法中正确的是()A. 从图示位置开始计时，线框感应电动势的瞬时值表达式为e=BωL2cosωtB. S断开时，电压表读数为√28BωL2C. 初始S闭合，现将S断开，电压表读数不变D. S闭合时，线框从图示位置转过π2过程中流过电流表的电荷量为BL27r7.如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态。
高中物理-专题十第2课时 电学实验
第2课时电学实验专题复习定位解决问题本专题主要复习电学实验的基本原理和方法，并借助基本实验分析拓展创新实验。
高考重点主要考查电表改装、多用电表原理和使用；“电阻测量类”实验；测量电源的电动势和内阻；电学拓展创新实验等。
题型难度考查的是电学实验的基本原理和方法，经常和传感器结合在一起，考查电路的控制，难度一般较大。
高考题型1电表改装多用电表原理和使用【例1】(2021·四川绵阳市第二次诊断)将一微安表先改装成量程1 mA的电流表，再改装成量程5 V的电压表，并与标准电压表对比校准。
图1甲是改装后电压表与标准电压表对比校准的电路图，虚线框中是改装后电压表电路，V0是量程6 V 的标准电压表。
已知微安表满偏电流为250 μA，标记的内阻为600 Ω，电阻箱R1、R2调节范围为0～9 999.99 Ω。
图1(1)微安表改装。
图甲中电阻箱的阻值分别调节到R1＝________ Ω，R2＝________ Ω。
(2)实物连线。
选用合适的器材，按照图甲正确连接电路。
(3)对比校准。
正确连接电路后，闭合开关，调节滑动变阻器，当标准电压表的示数如图乙所示时，微安表(改装后电压表)的示数如图丙所示，由此可以推测出改装电压表量程的真实值________5 V(选填“大于”或“小于”)。
(4)重新调整。
通过检测发现：电阻箱R1、R2阻值是准确的，而微安表标记的内阻不准确，这是改装电压表量程的真实值不是5 V的原因。
再通过调节电阻箱R1、R2的阻值，使改装电压表量程的真实值为5 V，以下调节方案可行的有________(填序号)。
A.保持R1不变，将R2增大到合适值B.保持R1不变，将R2减小到合适值C.保持R2不变，将R1增大到合适值D.保持R2不变，将R1减小到合适值答案(1)200 4 850(3)小于(4)AD解析(1)微安表并联电阻改装为1 mA的电流表，有I g R g＝(I－I g)R1，即250×10－6×600＝(1×10－3－250×10－6)R1，解得R1＝200 Ω，改装后的电流表满偏电流为1 mA，内阻为R A＝R1R gR1＋R g＝150 Ω，再改装为5 V的电压表，串联电阻R2，有U＝I(R A＋R2)，即5＝1×10－3(150＋R2)，解得R2＝4 850 Ω。
四川省德阳市2021届新高考第四次质量检测物理试题含解析
四川省德阳市2021届新高考第四次质量检测物理试题一、单项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．下列说法中正确的是（）A．布朗运动是指液体分子的无规则运动B．物体对外做功，其内能一定减小C．两分子间距离减小，分子间的引力和斥力都增大D．用打气筒往自行车轮胎内打气时需要用力，说明气体分子间存在斥力【答案】C【解析】【分析】【详解】A．布朗运动是固体颗粒的运动，间接反映了液体分子的无规则运动，故A错误；B．改变内能的方式有做功和热传递，只知道物体对外做功，而不知道热传递的情况，无法确定其内能变化，故B错误；C．分子间的引力和斥力都随分子间距离的增大而减小，随分子间距离的减小而增大，但总是斥力变化得较快，故C正确；D．用打气筒往自行车轮胎内打气时需要用力，是因为气体压强增大的缘故，并不能说明气体分子间存在斥力，而且气体分子间的分子力几乎可以忽略不计，故D错误。
故选C。
2．如图所示，一个圆盘绕过圆心O且与盘面垂直的竖直轴匀速转动角速度为ω，盘面上有一质量为m的物块随圆盘一起做匀速圆周运动，已知物块到转轴的距离为r，下列说法正确的是（）A．物块受重力、弹力、向心力作用，合力大小为mω2rB．物块受重力、弹力、摩擦力、向心力作用，合力大小为mω2rC．物块受重力、弹力、摩擦力作用，合力大小为mω2rD．物块只受重力、弹力作用，合力大小为零【答案】C【解析】【详解】对物体进行受力分析可知物体受重力、圆盘对它的支持力及摩擦力作用。
物体所受的合力等于摩擦力，合力提供向心力。
根据牛顿第二定律有：2F f m r ω==合选项ABD 错误，C 正确。
故选C 。
3．如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔。
质量为m 的小球套在圆环上。
一根细线的下端系着小球，上端穿过小孔用手拉住。
现拉动细线，使小球沿圆环缓慢上移，在移动过程中手对线的拉力F 和轨道对小球的弹力F N 的大小变化情况是( )A ．F 不变，F N 增大B ．F 减小，F N 不变C ．F 不变，F N 减小D ．F 增大，F N 减小【答案】B【解析】【详解】 小球沿圆环缓慢上移可看作处于平衡状态，对小球进行受力分析，作出受力示意图如图由图可知△OAB ∽△GFA 即：N F G F R RAB ==，当A 点上移时，半径不变，AB 长度减小，故F 减小，F N 不变，ACD 错误B 正确。
四川省德阳市2021届新高考第三次大联考物理试卷含解析
四川省德阳市2021届新高考第三次大联考物理试卷一、单项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．如图所示，a 、b 两个小球用一根不可伸长的细线连接，细线绕过固定光滑水平细杆CD ，与光滑水平细杆口接触，C 、D 在同一水平线上。
D 到小球b 的距离是L ，在D 的正下方也固定有一光滑水平细杆DE 。
D 、E 间距为2L ，小球a 放在水平地面上，细线水平拉直，由静止释放b ，当细线与水平细杆E 接触的一瞬间，小球a 对地面的压力恰好为0，不计小球大小，则下列说法正确的是A ．细线与水平细杆E 接触的一瞬间，小球b 加速度大小不变B ．细线与水平细杆E 接触的一瞬间，小球b 速度发生变化C ．小球a 与小球b 质量比为5：1D ．将D 、E 细杆向左平移相同的一小段距离再固定，由静止释放小球b ，线与E 相碰的一瞬间，小球a 会离开地面。
【答案】C【解析】【详解】AB ．细线与水平细杆接触瞬间，小球的速度不会突变，但是由与小球做圆周运动半径变小，由2υa r =可知，其加速度变大，故A 、B 错误；C ．当细线与水平细杆E 接触的一瞬间，对小球a 可知，细线中的拉力为a T m g =对小球b ，由牛顿第二定律可得22b b υT m g m L -=由机械能守恒可得212b b m gL m υ= 解得5a b m m =故C 正确；D ．将D 、E 细杆向左平移相同的一小段距离x ，则2()2b b υT m g m L x ''-=+ ()212b b m g L x m υ+=解得 ()452b b b m g L x T m g m g T L x+'=+<=+ 故小球a 不会离开地面，故D 错误；故选C 。
2．双星系统由两颗相距较近的恒星组成，每颗恒星的半径都远小于两颗星球之间的距离，而且双星系统一般远离其他天体。
(试卷合集4份)2023届四川省德阳市新高考物理经典试题
2019-2020学年高考物理模拟试卷 一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的
1．如图所示，在直角坐标系xOy平面内存在一正点电荷Q，坐标轴上有A、B、C三点，OA=OB=BC=a，
其中A点和B点的电势相等，O点和C点的电势相等，静电力常量为k，则下列说法正确的是（ ）
A．点电荷Q位于O点 B．O点电势比A点电势高 C．C点的电场强度大小为22kQa D．将某一正试探电荷从A点沿直线移动到C点，电势能一直减小 2．因为地球的自转，同一物体在不同的纬度重力不同，一质量为m的物体在北极时的重力与其在赤道时
的重力的差为F. 将地球看做质量分布均匀的球体，半径为R. 则地球的自转周期是
A．2mRF B．mRF
C．mRF D．12mRF 3．某同学质量为60kg，在军事训练中要求他从岸上以大小为2m/s的速度跳到一条向他缓缓漂来的小船
上，然后去执行任务，小船的质量是140kg，原来的速度大小是0.5m/s，该同学上船后又跑了几步，最终停在船上（船未与岸相撞），不计水的阻力，则（ ） A．该同学和小船最终静止在水面上 B．该过程同学的动量变化量大小为105kg·m/s C．船最终的速度是0.95m/s D．船的动量变化量大小为70kg·m/s 4．一质点沿x轴正方向做直线运动，通过坐标原点时开始计时，其xt－t的图象如图所示，则
A．质点做匀速直线运动，速度为0.5 m/s B．质点做匀加速直线运动，加速度为0.5 m/s2 C．质点在1 s末速度为1.5 m/s D．质点在第1 s内的平均速度0.75 m/s 5．某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示.用此电源和电阻R1、
R2组成电路.R1、R2可以同时接入电路，也可以单独接入电路.为使电源输出功率最大，可采用的接法是( )
A．将R1单独接到电源两端 B．将R1、R2并联后接到电源两端 C．将R1、R2串联后接到电源两端 D．将R2单独接到电源两端 6．如图所示，在竖直向下的匀强磁场中有两根水平放置的平行粗糙金属导轨CD、EF，导轨上放有一金属
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川省德阳市物理高考经典100题实验题含答案一、实验题1．某研究性学习小组利用气垫导轨验证机械能守恒定律，实验装置如图甲所示。
在气垫导轨上相隔一定距离的两处安装两个光电传感器A、B，滑块P上固定一遮光条，若光线被遮光条遮挡，光电传感器会输出一定电压，两光电传感器与计算机相连滑块在细线的牵引下向左加速运动，遮光条经过光电传感器A、B时，通过计算机可以得到如图乙所示的电压U随时间t变化的图象。
(1)实验前，接通气源，将滑块(不挂钩码)置于气垫导轨上，轻推滑块，当图乙中的△t1___________△t2 (选填>m“=”或“<”)时，说明气垫导轨已经水平。
(2)用螺旋测微器测遮光条宽度d测量结果如图丙所示，则d=___________mm。
(3)滑块P用细线跨过气垫导轨左端的定滑轮与质量为m的钩码Q相连，将滑块P由图甲所示位置释放，通过计算机得到的图象如图乙所示若△t1、△t2和d已知，重力加速度为g，要验证滑块和钩码组成的系统机械能是否守恒，还应测出两光电门间距离L和___________(写出物理量的名称及符号)。
(4)若上述物理量间满足关系式___________，则表明在上述过程中，滑块和钩码组成的系统机械能守恒。
2．一列沿负x方向传播的简谐横波，在t＝0时刻的波形如图所示，质点振动的振幅为10cm。
P、Q两点的坐标分别为（﹣1，0）和（﹣9，0），已知t＝0.7s时，P点第二次出现波峰。
（1）从t＝0时刻起，经过多长时间Q点第一次出现波峰？（2）当Q点第一次出现波峰时，P点通过的路程为多少？3．在“探究加速度与力、质量的关系”实验中，某同学使用了如图所示的装置，计时器打点频率为50Hz。
（1）该同学要探究小车的加速度a和质量M的关系，应该保持______ 不变；若该同学要探究加速度a 和拉力F的关系，应该保持______不变。
（2）该同学通过数据的处理作出了a-F图象，如图所示，则①图中的直线不过原点的原因是______________。
②图中的力F理论上指______，而实验中却用______表示。
（选填字母符号）A．砂和砂桶的重力B．绳对小车的拉力③此图中直线发生弯曲的原因是____________________________________。
4．如图甲所示，在“探究功与速度变化的关系”的实验中，主要过程如下：A．设法让橡皮筋对小车做的功分别为W、2W、3W、……；B．分析纸带，求出橡皮筋做功使小车获得的速度v1、v2、v3、……；C．作出W-v图象；D．分析W- v图象。
如果W-v图象是一条直线，表明W∝v；如果不是直线，可考虑是否存在W∝v2、W∝v3、W∝等关系。
(1)实验中得到的一条如图乙所示的纸带，求小车获得的速度应选______________（选填“AB”或“CD”）段来计算。
(2)关于该实验，下列说法正确的有_______________A．通过增加橡皮筋的条数可以使橡皮筋对小车做的功成整数倍增加B．通过改变小车质量可以改变橡皮筋对小车做的功C．每次实验中，橡皮筋拉伸的长度必需保持一致D．先接通电源，再让小车在橡皮筋的作用下弹出(3)在该实验中，打点计时器正常工作，纸带足够长，点迹清晰的纸带上并没有出现一段等间距的点，造成这种情况的原因可能是___________。
（写出一条即可）5．某课外小组在参观工厂时，看到一丢弃不用的电池，同学们想用物理上学到的知识来测定这个电池的电动势和内电阻．已知这个电池的电动势约为11V～13V，内电阻小于3Ω，由于直流电压表量程只有3V，需要将这只电压表通过连接一固定电阻(用电阻箱代替)，改装为量程为15V的电压表，然后再用伏安法测电源的电动势和内电阻，以下是他们的实验操作过程：①把电压表量程扩大，实验电路如图甲所示，实验步骤如下，完成填空．第一步：按电路图连接实物第二步：把滑动变阻器滑动片移到最右端，把电阻箱阻值调到零第三步：闭合电键，把滑动变阻器滑动片调到适当位置，使电压表读数为3V第四步：把电阻箱阻值调到适当值，使电压表读数为_____________V第五步：不再改变电阻箱阻值，保持电压表和电阻箱串联，撤去其它线路，即得量程为15V的电压表②实验可供选择的器材有：A．电压表(量程为3V，内阻约2kΩ)B．电流表(量程为3A，内阻约0.1Ω)C．电阻箱(阻值范围0~9999Ω)D．电阻箱(阻值范围0～999Ω)E．滑动变阻器(阻值为0～20Ω，额定电流2A)F．滑动变阻器(阻值为0～20kΩ，额定电流0.2A)电阻箱应选____________，滑动变阻器应选_____________．③用该扩大了量程的电压表(电压表的表盘没变)，测电源电动势E和内电阻r，实验电路如图乙所示，得到多组电压U和电流I的值，并作出U—I图线如图丙所示，可知电池的电动势为_______________V，内电阻为___________Ω．6．图中所示器材，为某同学测绘额定电压为2.5 V的小灯泡的I－U特性曲线的实验器材。
(1)根据实验原理，用笔画线代替导线，将图中的实验电路图连接完整_____。
(2)开关S闭合之前，图中滑动变阻器的滑片应该置于________。
(选填“A端”、“B端”或“AB中间”)7．在研究电学问题时我们经常把电流表当成理想电流表，但实际上电流表是有内阻的，现设计如图甲所示的电路测量电流表G1的内阻r1。
可供选择的器材如下：①待测电流表G1：量程为0～10mA，内阻约为300Ω②电流表G2：量程为0～30mA，内阻约为20Ω③定值电阻R1：阻值为150Ω④定值电阻R2：阻值为300Ω⑤滑动变阻器R4：阻值范围为0～20Ω⑥干电池组E 1：电动势约为3V，内阻很小⑦干电池组E 2：电动势约为9V，内阻忽略不计⑧开关S及导线若干（1）定值电阻R0应选_________，干电池组应选_________。
（在空格内填写序号）（2）图甲中已经给出了电路图的一部分，请在虚线框中把电路图补充完整___。
（3）实验步骤如下：①按电路图连接电路（为确保电路安全，先将滑动变阻器滑片P调到左端）②闭合开关S，移动滑片P至某一位置，记录G1和G2的读数，分别记为I1和I2；③多次移动滑动滑片P，记录各次G1和G2的读数I1和I2；④以I1为横坐标，I2为纵坐标，作出相应图线，如图乙所示。
⑤根据I1－I2图线的斜率k及定值电阻R0，得到待测电流表G1的内阻表达式为r1=_________。
（用k、R0表示）8．某同学利用如图所示的装置验证力的平行四边形定则。
在竖直木板上贴有白纸，固定两个光滑的滑轮A和B，将三根细线的一头打一个结，结点O，另一头分别挂上不同数量的钩码，每个钩码的质量相等，当系统达到平衡时，根据钩码个数读出三根细线的拉力F1、F2和F3。
(1)下列钩码个数，能使实验完成的是___________。
A．钩码的个数N1=3，N2=4，N3=8 B．钩码的个数N1=N2=N3=4C．钩码的个数N1=N2=2，N3=4 D．钩码的个数N1=N2=3，N3=5(2)在拆下钩码和细线前，需要做的步骤是___________。
A．标记结点O的位置B．量出OA、OB、OC三段细线的长度C．记录OA、OB、OC三根细线的方向D．用天平测出钩码的质量(3)在作图时，你认为图中_____________(选填“甲”或“乙”)可能是正确的。
9．某实验小组应用如图所示装置“探究加速度与物体受力的关系”，已知小车的质量为m2，所挂砝码质量为m1，打点计时器所接的交流电的频率为50Hz，动滑轮轻质。
实验步骤如下：A．按图所示安装好实验装置，其中与定滑轮及弹簧测力计相连的细线竖直；B．调节长木板的倾角，轻推小车后，使小车能沿长木板向下匀速运动；C．挂上钩码，接通电源后，再放开小车，打出一条纸带，由纸带求出小车的加速度；D．改变钩码的数量，重复步骤C，求得小车在不同合力作用下的加速度。
根据以上实验过程，回答以下问题：（1）对于上述实验，下列说法正确的是_________。
A．钩码的质量应远小于小车的质量 B．实验过程中钩码处于超重状态C．与小车相连的轻绳与长木板一定要平行 D．弹簧测力计的读数应为钩码重力的一半（2）实验中打出的其中一条纸带如图所示，由该纸带可求得小车的加速度a=______（结果保留两位有效数字）（3）由本实验得到的数据作出小车的加速度a与弹簧测力计的示数F的关系图象，与本实验相符合的是_____________。
A． B． C．D．（4）实验时，某同学遗漏了平衡摩擦力这一步骤，若轨道水平，他测量得到的图象如图2，设图中直线的斜率为k，在纵轴上的截距为b，则小车与木板间的动摩擦因数 =____.10．在探究“单摆的周期与摆长的关系”的实验中．（1）下列措施中必要的或做法正确的是______A．为了便于计时观察，单摆的摆角应尽量大些B．摆线不能太短C．摆球为密度较大的实心金属小球D．测量周期时，单摆全振动的次数应适当多些，可减少测量误差E．实验中应换用不同质量的小球，以便于多测几组数据（2）该同学利用该实验中所测得的数据测当地重力加速度，测量5种不同摆长与单摆的振动周期的对应情况，并将记录的结果描绘在如图所示的坐标系中．a．画出该同学记录的T2－L图线___；b．图线的斜率为k，则用斜率k求重力加速度的表达式为g＝____________。
11．如图1所示的电路可用来研究电磁感应现象及判定感应电流的方向（1）在图1中用实线代替导线把它们连成实验电路（2）将线圈A插入线圈B中，合上开关S，能使线圈B中感应电流的磁场方向与线圈A中原磁场方向相同的实验操作是______A．插入铁芯F B．拔出线圈AC．使变阻器阻值R变小 D．断开开关S（3）已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成图示电路，当条形磁铁按如图2所示所示的方向运动时，电流表偏转的方向向______（填“左”或“右”）（4）如图3所示是一演示实验的电路图。
图中L是一带铁芯的线圈，A是一灯泡。
起初，开关处于闭合状态，电路是接通的。
现将开关断开，则在开关断开的瞬间，a、b两点电势相比，φa______φb（填“＞”或“＜”）；这个实验是用来演示______现象的。
12．理想实验有时更能深刻地反映自然规律。
伽利略设想了一个理想实验，其中有一个是经验事实，其余是推论。
①减小第二个斜面的倾角，小球在这斜面上仍然要达到原来的高度②两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面③如果没有摩擦，小球将上升到原来释放时的高度④继续减小第二个斜面的倾角，最后使它成水平面，小球要沿水平面作持续的匀速运动请将上述理想实验的设想步骤按照正确的顺序排列（只要写序号即可）在上述的设想步骤中，有的属于可靠的事实，有的则是理想化的推论。
