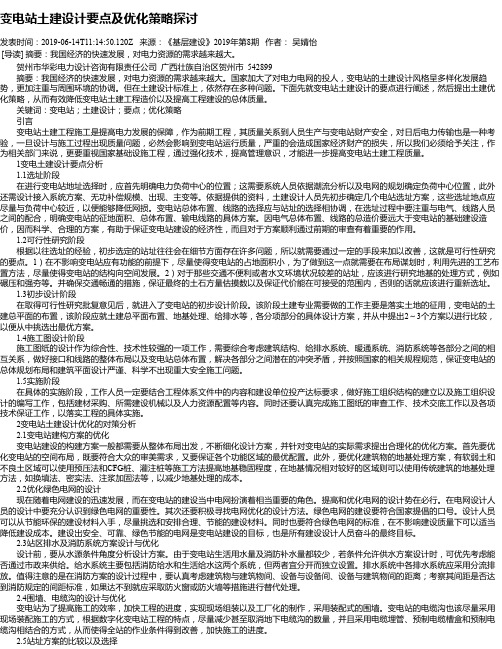

变电站土建设计要点及优化策略探讨

变电站土建设计要点及优化策略探讨发表时间：2019-06-14T11:14:50.120Z 来源：《基层建设》2019年第8期作者：吴婧怡[导读] 摘要：我国经济的快速发展，对电力资源的需求越来越大。

贺州市华彩电力设计咨询有限责任公司广西壮族自治区贺州市 542899摘要：我国经济的快速发展，对电力资源的需求越来越大。

国家加大了对电力电网的投人，变电站的土建设计风格呈多样化发展趋势，更加注重与周围环境的协调。

但在土建设计标准上，依然存在多种问题。

下面先就变电站土建设计的要点进行阐述，然后提出土建优化策略，从而有效降低变电站土建工程造价以及提高工程建设的总体质量。

关键词：变电站；土建设计；要点；优化策略引言变电站土建工程施工是提高电力发展的保障，作为前期工程，其质量关系到人员生产与变电站财产安全，对日后电力传输也是一种考验，一旦设计与施工过程出现质量问题，必然会影响到变电站运行质量，严重的会造成国家经济财产的损失，所以我们必须给予关注，作为相关部门来说，更要重视国家基础设施工程，通过强化技术，提高管理意识，才能进一步提高变电站土建工程质量。

1变电土建设计要点分析1.1选址阶段在进行变电站地址选择时，应首先明确电力负荷中心的位置；这需要系统人员依据潮流分析以及电网的规划确定负荷中心位置，此外还需设计接入系统方案、无功补偿规模、出现、主变等。

依据提供的资料，土建设计人员先初步确定几个电站选址方案，这些选址地点应尽量与负荷中心较近，以便能够降低网损。

变电站总体布置、线路的选择应与站址的选择相协调，在选址过程中要注重与电气、线路人员之间的配合，明确变电站的征地面积、总体布置、输电线路的具体方案。

因电气总体布置、线路的总造价要远大于变电站的基础建设造价，因而科学、合理的方案，有助于保证变电站建设的经济性，而且对于方案顺利通过前期的审查有着重要的作用。

1.2可行性研究阶段根据以往选址的经验，初步选定的站址往往会在细节方面存在许多问题，所以就需要通过一定的手段来加以改善，这就是可行性研究的要点。

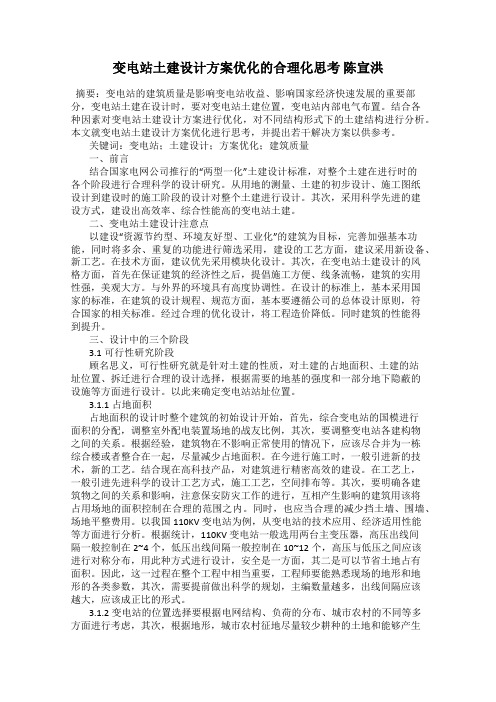

变电站土建设计方案优化的合理化思考陈宣洪

变电站土建设计方案优化的合理化思考陈宣洪摘要：变电站的建筑质量是影响变电站收益、影响国家经济快速发展的重要部分，变电站土建在设计时，要对变电站土建位置，变电站内部电气布置。

结合各种因素对变电站土建设计方案进行优化，对不同结构形式下的土建结构进行分析。

本文就变电站土建设计方案优化进行思考，并提出若干解决方案以供参考。

关键词：变电站；土建设计；方案优化；建筑质量一、前言结合国家电网公司推行的“两型一化”土建设计标准，对整个土建在进行时的各个阶段进行合理科学的设计研究。

从用地的测量、土建的初步设计、施工图纸设计到建设时的施工阶段的设计对整个土建进行设计。

其次，采用科学先进的建设方式，建设出高效率、综合性能高的变电站土建。

二、变电站土建设计注意点以建设“资源节约型、环境友好型、工业化”的建筑为目标，完善加强基本功能，同时将多余、重复的功能进行筛选采用，建设的工艺方面，建议采用新设备、新工艺。

在技术方面，建议优先采用模块化设计。

其次，在变电站土建设计的风格方面，首先在保证建筑的经济性之后，提倡施工方便、线条流畅，建筑的实用性强，美观大方。

与外界的环境具有高度协调性。

在设计的标准上，基本采用国家的标准，在建筑的设计规程、规范方面，基本要遵循公司的总体设计原则，符合国家的相关标准。

经过合理的优化设计，将工程造价降低。

同时建筑的性能得到提升。

三、设计中的三个阶段3.1可行性研究阶段顾名思义，可行性研究就是针对土建的性质，对土建的占地面积、土建的站址位置、拆迁进行合理的设计选择，根据需要的地基的强度和一部分地下隐蔽的设施等方面进行设计。

以此来确定变电站站址位置。

3.1.1占地面积占地面积的设计时整个建筑的初始设计开始，首先，综合变电站的国模进行面积的分配，调整室外配电装置场地的战友比例，其次，要调整变电站各建构物之间的关系。

根据经验，建筑物在不影响正常使用的情况下，应该尽合并为一栋综合楼或者整合在一起，尽量减少占地面积。

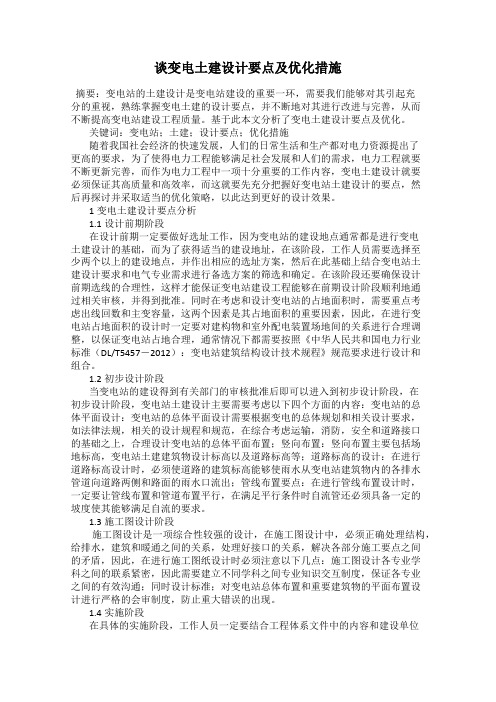

谈变电土建设计要点及优化措施

谈变电土建设计要点及优化措施摘要：变电站的土建设计是变电站建设的重要一环，需要我们能够对其引起充分的重视，熟练掌握变电土建的设计要点，并不断地对其进行改进与完善，从而不断提高变电站建设工程质量。

基于此本文分析了变电土建设计要点及优化。

关键词：变电站；土建；设计要点；优化措施随着我国社会经济的快速发展，人们的日常生活和生产都对电力资源提出了更高的要求，为了使得电力工程能够满足社会发展和人们的需求，电力工程就要不断更新完善，而作为电力工程中一项十分重要的工作内容，变电土建设计就要必须保证其高质量和高效率，而这就要先充分把握好变电站土建设计的要点，然后再探讨并采取适当的优化策略，以此达到更好的设计效果。

1变电土建设计要点分析1.1设计前期阶段在设计前期一定要做好选址工作，因为变电站的建设地点通常都是进行变电土建设计的基础，而为了获得适当的建设地址，在该阶段，工作人员需要选择至少两个以上的建设地点，并作出相应的选址方案，然后在此基础上结合变电站土建设计要求和电气专业需求进行备选方案的筛选和确定。

在该阶段还要确保设计前期选线的合理性，这样才能保证变电站建设工程能够在前期设计阶段顺利地通过相关审核，并得到批准。

同时在考虑和设计变电站的占地面积时，需要重点考虑出线回数和主变容量，这两个因素是其占地面积的重要因素，因此，在进行变电站占地面积的设计时一定要对建构物和室外配电装置场地间的关系进行合理调整，以保证变电站占地合理，通常情况下都需要按照《中华人民共和国电力行业标准（DL/T5457－2012）：变电站建筑结构设计技术规程》规范要求进行设计和组合。

1.2初步设计阶段当变电站的建设得到有关部门的审核批准后即可以进入到初步设计阶段，在初步设计阶段，变电站土建设计主要需要考虑以下四个方面的内容：变电站的总体平面设计：变电站的总体平面设计需要根据变电的总体规划和相关设计要求，如法律法规，相关的设计规程和规范，在综合考虑运输，消防，安全和道路接口的基础之上，合理设计变电站的总体平面布置；竖向布置：竖向布置主要包括场地标高，变电站土建建筑物设计标高以及道路标高等；道路标高的设计：在进行道路标高设计时，必须使道路的建筑标高能够使雨水从变电站建筑物内的各排水管道向道路两侧和路面的雨水口流出；管线布置要点：在进行管线布置设计时，一定要让管线布置和管道布置平行，在满足平行条件时自流管还必须具备一定的坡度使其能够满足自流的要求。

变电站土建设计要点及优化策略

土建设计的范围
变电站土建设计主要包括变电站的建筑设计、结构设计、给排水设计、电气设计等，涉及到的专业领域包括建筑学、结构工程、给排水工程、电气工程等。
土建设计与变电站工程的关联
土建设计与变电站功能实现的关联
01
土建设计是变电站功能实现的基础，良好的土建设计能够为变
电站的稳定运行提供保障。
土建设计与变电站安全性的关联
设计考虑
在特殊环境下建设变电站，需要考虑诸多因素，如地质条件、气候条件、生态环境等。应采用相应的设计措施，如加强基础建设、增加防灾设施等，确保变电站的安全性和稳定性。
03
变电站土建设计优化策略
优化总平面布置
总结词
合理规划、减少用地、提高效率。
详细描述
根据变电站的实际情况，对总平面进行合理的布置和规划，使得各设备能够合理有序的摆放，减少用地，同时提高工作效率。
保障电力供应的关键环节
变电站的稳定运行对于保障电力供应的连续性和稳定性至关重要。
优化资源配置的重要手段
通过变电站的建设，可以优化电力资源的配置，提高能源利用效率，降低能源消耗。
土建设计的概念与范围
土建设计的概念
土建设计是指对建筑物、构筑物、地下设施等的基础工程设计，包括建筑设计、结构设计、给排水设计、电气设计等。
山区地理环境
该变电站位于山区，地形复杂，需要考虑地质条件、气象因素、交通状况等因素，同时要确保变
电站的安全和稳定运行。
建筑物选址
该变电站需要考虑到山区的特殊地理环境，合理选择建筑物地址，避开地质灾害和其他不利因素，同时要确保建筑物的结构安全
和环保节能等因素。
输电线路路径规划
该变电站需要合理规划输电线路的路径，考虑到山区地形复杂、植被茂盛等因素，需要选择合适的杆塔类型和材料，同时要确保

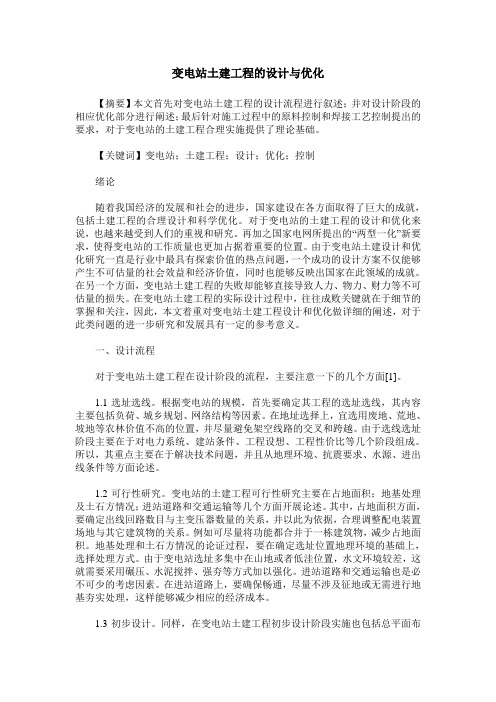

变电站土建工程的设计与优化

变电站土建工程的设计与优化【摘要】本文首先对变电站土建工程的设计流程进行叙述；并对设计阶段的相应优化部分进行阐述；最后针对施工过程中的原料控制和焊接工艺控制提出的要求，对于变电站的土建工程合理实施提供了理论基础。

【关键词】变电站；土建工程；设计；优化；控制绪论随着我国经济的发展和社会的进步，国家建设在各方面取得了巨大的成就，包括土建工程的合理设计和科学优化。

对于变电站的土建工程的设计和优化来说，也越来越受到人们的重视和研究。

再加之国家电网所提出的“两型一化”新要求，使得变电站的工作质量也更加占据着重要的位置。

由于变电站土建设计和优化研究一直是行业中最具有探索价值的热点问题，一个成功的设计方案不仅能够产生不可估量的社会效益和经济价值，同时也能够反映出国家在此领域的成就。

在另一个方面，变电站土建工程的失败却能够直接导致人力、物力、财力等不可估量的损失。

在变电站土建工程的实际设计过程中，往往成败关键就在于细节的掌握和关注，因此，本文着重对变电站土建工程设计和优化做详细的阐述，对于此类问题的进一步研究和发展具有一定的参考意义。

一、设计流程对于变电站土建工程在设计阶段的流程，主要注意一下的几个方面[1]。

1.1选址选线。

根据变电站的规模，首先要确定其工程的选址选线，其内容主要包括负荷、城乡规划、网络结构等因素。

在地址选择上，宜选用废地、荒地、坡地等农林价值不高的位置，并尽量避免架空线路的交叉和跨越。

由于选线选址阶段主要在于对电力系统、建站条件、工程设想、工程性价比等几个阶段组成。

所以，其重点主要在于解决技术问题，并且从地理环境、抗震要求、水源、进出线条件等方面论述。

1.2可行性研究。

变电站的土建工程可行性研究主要在占地面积；地基处理及土石方情况；进站道路和交通运输等几个方面开展论述。

其中，占地面积方面，要确定出线回路数目与主变压器数量的关系，并以此为依据，合理调整配电装置场地与其它建筑物的关系。

例如可尽量将功能都合并于一栋建筑物，减少占地面积。

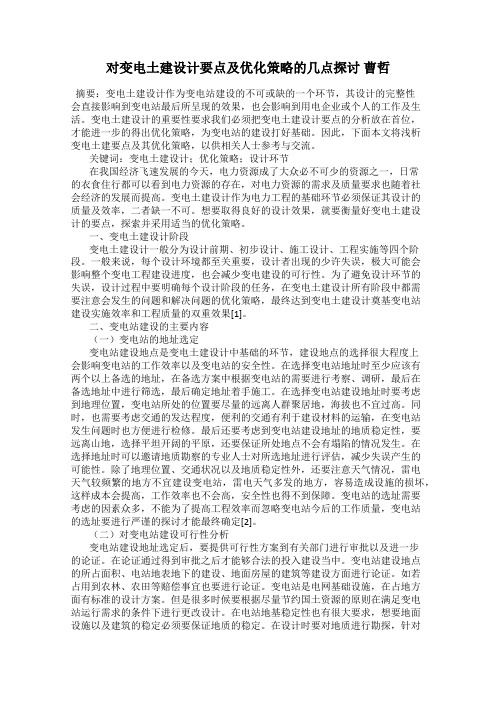

对变电土建设计要点及优化策略的几点探讨曹哲

对变电土建设计要点及优化策略的几点探讨曹哲摘要：变电土建设计作为变电站建设的不可或缺的一个环节，其设计的完整性会直接影响到变电站最后所呈现的效果，也会影响到用电企业或个人的工作及生活。变电土建设计的重要性要求我们必须把变电土建设计要点的分析放在首位，才能进一步的得出优化策略，为变电站的建设打好基础。因此，下面本文将浅析变电土建要点及其优化策略，以供相关人士参考与交流。关键词：变电土建设计；优化策略；设计环节在我国经济飞速发展的今天，电力资源成了大众必不可少的资源之一，日常的衣食住行都可以看到电力资源的存在，对电力资源的需求及质量要求也随着社会经济的发展而提高。变电土建设计作为电力工程的基础环节必须保证其设计的质量及效率，二者缺一不可。想要取得良好的设计效果，就要衡量好变电土建设计的要点，探索并采用适当的优化策略。一、变电土建设计阶段变电土建设计一般分为设计前期、初步设计、施工设计、工程实施等四个阶段。一般来说，每个设计环境都至关重要，设计者出现的少许失误，极大可能会影响整个变电工程建设进度，也会减少变电建设的可行性。为了避免设计环节的失误，设计过程中要明确每个设计阶段的任务，在变电土建设计所有阶段中都需要注意会发生的问题和解决问题的优化策略，最终达到变电土建设计奠基变电站建设实施效率和工程质量的双重效果[1]。二、变电站建设的主要内容（一）变电站的地址选定变电站建设地点是变电土建设计中基础的环节，建设地点的选择很大程度上会影响变电站的工作效率以及变电站的安全性。在选择变电站地址时至少应该有两个以上备选的地址，在备选方案中根据变电站的需要进行考察、调研，最后在备选地址中进行筛选，最后确定地址着手施工。在选择变电站建设地址时要考虑到地理位置，变电站所处的位置要尽量的远离人群聚居地，海拔也不宜过高。同时，也需要考虑交通的发达程度，便利的交通有利于建设材料的运输，在变电站发生问题时也方便进行检修。最后还要考虑到变电站建设地址的地质稳定性，要远离山地，选择平坦开阔的平原，还要保证所处地点不会有塌陷的情况发生。在选择地址时可以邀请地质勘察的专业人士对所选地址进行评估，减少失误产生的可能性。除了地理位置、交通状况以及地质稳定性外，还要注意天气情况，雷电天气较频繁的地方不宜建设变电站，雷电天气多发的地方，容易造成设施的损坏，这样成本会提高，工作效率也不会高，安全性也得不到保障。变电站的选址需要考虑的因素众多，不能为了提高工程效率而忽略变电站今后的工作质量，变电站的选址要进行严谨的探讨才能最终确定[2]。（二）对变电站建设可行性分析变电站建设地址选定后，要提供可行性方案到有关部门进行审批以及进一步的论证。在论证通过得到审批之后才能够合法的投入建设当中。变电站建设地点的所占面积、电站地表地下的建设、地面房屋的建筑等建设方面进行论证。如若占用到农林、农田等赔偿事宜也要进行论证。变电站是电网基础设施，在占地方面有标准的设计方案。但是很多时候要根据尽量节约国土资源的原则在满足变电站运行需求的条件下进行更改设计。在电站地基稳定性也有很大要求，想要地面设施以及建筑的稳定必须要保证地质的稳定。在设计时要对地质进行勘探，针对地质灾害是否会发生进行安全论证，有针对性的做出防护设计。（三）变电站建设的初步设计变电站的审批下来之后就到了初步设计环节，设计主要包括平面、结构、基础选型排水系统等的设计。变电站平面的布置设计主要是指电站与道路的连接点以及与居民区安全距离，电站所处坡度及转弯半径等方面的设计。合理设计电站的建筑，严格遵守电力工程的相关规定和国家要求的规章标准，并注意在设计过程中尽量减少变电站的占地面积，以此节省经济预算。就建筑设计而言，要尽量减少建筑面积和预算成本，电站结构的设计必须严格遵守国家建筑规范要求[3]。（四）变电站总体建筑设计图纸在对变电土建的建筑面积、建筑原型及平面形态进行全方位的考察后综合进行审核，审核之后会给出一些合理化建议，下一步就可以对变电站的整个土建施工设计出图纸。变电站的建筑设计图纸要按照国家的现行规章标准进行设计，设计图纸时，审核意见要作为主要参考依据。从局部展开设计，然后将局部拼接合成整体的设计图纸，变电土建的设计图纸不能一蹴而就，要多方考虑整合。设计过程中要确保资料、数据的准确性，只有准确的数据才能确保后续变电土建工作的展开。三、关于变电土建的优化策略（一）电站建构方案优化策略变电站建构方案中，其中主要包括地基处理方案、建筑平立面设计及水工、采暖等。地基与基础设计方案时，如果环境地质条件较好，可以用天然的方式对基础设计方案进行处理。如果电站选址环境存在淤泥较为严重的情况，需要使用水泥搅拌预压技术进行处理。在变电站建筑结构设计方面，目前我国大多数变电站都是以钢筋混凝土框架结构进行设计的，这种建筑设计能够有效的提升变电站的抗压能力。在建筑平立面设计方面，除了需要保障我们的设计能够满足不同功能相关电气规范的需求，同时还需要在即满足基础需求之后也能兼顾设计的美观性[4]。（二）变电站电缆沟的优化策略电站电缆沟设计方面，可以通过电缆埋管同电缆沟相结合的方式进行设计，并在此基础上尽可能的减少地下电缆沟的数量。同时，也需要对变电站的施工环境以及施工条件进行适当的改善，以此来提升施工效率及质量。另外，如果现场施工条件允许，我们也可以通过数字化工程的应用开展现场组装建筑工作。（三）屋外构支架的设计与优化变电站屋外结构支架的结构选型和布置方式要根据电气主接线方式进行选择，为了达到减少纵向尺寸和节约占地面积的目的，可以采用联合构架模式，有的间隔可以采用两个间隔一跨，构架纵向中部可以设置单端支撑运用LCC全寿命比较分析法对屋外结构支架的材料进行科学的比较分析，选出与变电站使用周期相符合的建筑材料，从而达到降低成本的目的。（四）变电站围墙的设计与优化变电站的围墙高度及厚度一定要可以保障变电站内设施的安全以及正常运作，高度不宜低于2.3米，同时也要计算好范围，控制好同变压器之间的距离。围墙是电站最外围的建筑，其作用不可忽视，建成之后要经常检查，防止会有小动物进入电站。变电站的进出口也应该设有门卫，保证电站的安全。（五）关于暖通系统的设计与优化变电站内的卫生间，可以设置智能环保卫生间暖通系统，设置节能型排风系统和节能变频空调，使变电站建筑的全年总能耗大大降低。变电站场地内按时检查井、雨水口、排水暗管，以自然排水为主，节约水资源。（六）绿色发展的优化策略国家政策推行绿色发展，电网的建设也紧跟国家脚步，推行绿色电网的建设。在电网的建设中尽可能多的选用节能环保的建筑材料，并且要避免浪费。在建筑材料选材时也要考虑成本的预算，在规划内建设出安全有效率，绿色有质量的变电站。四、结束语变电土建设计在变电站建设中至关重要，要引起足够的重视。优化策略要在全面分析变电土建设计要点的基础之上进行探讨，为实际的土建设计和变电站建设提供充分有效的依据。以保证变电站的健康发展，安全稳定的运行。参考文献 [1]谢朝朋.变电安装与土建工程的预埋预留施工配合[J].通讯世界,2017(22):128-129. [2]张鹏刚.输变电工程中土建工程与安装工程的联系[J].科技创新导报,2017,14(33):63+65. [3]李文昌.输变电工程中土建工程与安装工程的联系[J].城市建设理论研究(电子版),2017(26):141. [4]吴玲.变电安装与土建工程的预埋件安装工艺[J].科技创新导报,2017,14(23):47-48. 作者简介曹哲（1988-），男，汉族，硕士研究生，工程师，主要从事土建专业工作。

浅谈变电站土建设计要点及优化策略

浅谈变电站土建设计要点及优化策略摘要：伴随着国民经济的快速发展，变电站的土建工程关系到变电站的整体运行状态，而设计阶段决定了整个工程的质量，合理的设计，能够有效的节省施工成本，缩短施工工期，提高施工效率。

国家加大了对电网的投入，变电站的土建设计风格呈多样化发展趋势，更加注重与周围环境的协调。

但在土建设计标准上，依然存在多种问题。

文主要研究变电站土建设计常见问题，针对出现的问题提出相应的解决策略，为我国在变电站土建设计控制方面的进一步开展提供可行性思路。

关键词：变电站；土建设计；问题；对策引言变电站土建设计是整个工程的重要环节，关系到变电站的正常供电，继而影响正常的经济运行和老百姓日常生活。

因此对变电站土建设计中常遇到的问题进行研究并且提出相应的应对措施是非常重要的。

一、变电站土建设计要点分析变电站土建设计是一项较为复杂系统的工作，在实际的土建设计过程中，出现各种问题是不可避免的。

总体来讲，变电站土建设计需要注重的问题主要体现在以下几个方面：1、选址问题变电站内电器设备电压高，电流大，电路系统交织，一旦发生洪涝、特大暴雨、冰冻、雷电等不确定的自然灾害时，电气设备极易损坏，发生短路后，极易引起火灾或者爆炸。

所以在变电站的土建设计中，应做好变电站的选址工作，力求布局合理。

选址应需注意：①尽量选择经济效益低的土地，节约用地；②综合考虑交通运输条件；③尽量避开铁路、公路等交通线路，与城市建设规划、周边环境相一致。

对于山区等特殊地形地貌的变电站，其总体规划应考虑地形、山体稳定、边坡开挖、洪水及内涝的影响。

2、设计可行性研究设计阶段根据长期的选址经验，初步选定的站址往往在细节方面存在一定问题，是需要通过一定手段加以改善的，这就是可行性研究的要点。

①在不影响变电站预定功能的前提下，使变电站的占地面积尽可能小。

要做到这一点，需要在布局谋划时，利用先进的工艺布置方法，使变电站结构尽量向空间发展（如采用独栋综合楼模式）。

变电站土建设计要点及优化措施研究

变电站土建设计要点及优化措施研究摘要随着经济的发展，变电站的应用范围越来越广，电力投资的增长为变电站土木工程多样化提供了新的机遇。

在变电站建设过程中，变电站设计必须展示设备和工业产品的独特特性，以及符合项目设计准则和国家总体设计规范的相关设计，变电站的建设风格应与自然环境相同，应注意与自然环境的协调。

基于此，本文讨论了变电站建设项目和变电站土木工程优化的主要内容。

关键词变电站；土建设计要点；优化措施引言变电站建设质量作为电力系统的关键组成部分，直接影响供电系统的电能质量。

土建工程是变电站建设中最重要的设施之一，优化它们的设计直接影响着社会经济的发展和人们日常生活的稳定。

因此，为了更好地促进社会的稳定快速发展，有必要重点优化变电站的民用建设，提高变电站建设质量，促进变电站更稳定的运行。

一、变电站土建设计要点（1）变电站建设准备阶段第一，选址。

考虑到变电站的特殊性，在选择变电站建设地点时应特别注意，而在变电站负荷中心的具体位置上，必须明确区分城市负荷分布、网络结构和变电站位置。

在综合考虑和规划设计分析的基础上，力求用最小的砖块建成变电站。

同时，在变电站建设中，必须考虑变电站的设计要素。

变电站选址是变电站准备设计阶段的重要环节，影响着整体土木工程建设。

变电站选址时应考虑施工现场的气候特征、地质条件、地形结构等，对场地进行彻底的深入研究，充分考虑未来的发展计划。

首先，在兴建变电站前，必须先研究其位置，了解变电站周围的交通状况、地理位置及周边环境，变电站的建设影响交通或城市。

是否方便规划，影响周围的工作和生活。

其次，在选择变电站选址时，必须对变电站选址的地质条件和土地结构有明确的认识，这主要是因为在变电站建设中，要保证供电稳定，减少对人们日常工作和生活的干扰。

如果选址时区域地质情况不明，变电站上可能存在裂缝或坍塌隐患，会影响变电站的正常运行。

第二，可行性研究。

所谓可行性研究，是假设变电站选址须经上级部门选定和批准，然后制定了变电站建设的详细方案，进行详细规划。

变电站土建设计要点及优化措施探讨

变电站土建设计要点及优化措施探讨发表时间：2020-09-09T15:31:10.320Z 来源：《基层建设》2020年第13期作者：李芹[导读] 摘要：最近几年，现代化建设的发展迅速，变电站项目的建设能有效缓解我国电力能源短缺问题，提高人们的生活质量，解决电力供应紧张的不足，使我国社会经济的发展更加稳定。

山东滨州东力电气有限责任公司 256600摘要：最近几年，现代化建设的发展迅速，变电站项目的建设能有效缓解我国电力能源短缺问题，提高人们的生活质量，解决电力供应紧张的不足，使我国社会经济的发展更加稳定。

但是由于工程技术质量的限制，导致变电站土建项目在设计和建设过程中存在一定的不合理性，影响了变电站工程项目的建设质量，甚至是变电站的正常运行。

因此，需要加强对变电站土建设计工作的重视，保证变电站的工程质量，使变电站建设达到预期效果。

关键词：变电站；土建设计要点；优化措施探讨引言随着我国经济发展持续向好，对电力资源的需求急剧提升。

为了满足各行业的用电需求，我国加大了电力基础设施的投入力度，变电站工程在数量与规模上均获得了显著提高。

变电站工程土建部分的设计将会持续影响变电站的使用，作为设计人员，要了解土建设计的关键环节，并要根据实际情况对土建设计实施科学合理的优化，进一步提升变电站土建设计工作水平与质量。

1变电站土建设计过程中存在的问题1.1选址方面存在的问题根据我国变电站工程项目的相关要求和建设标准，需要在变电站选址的过程中重视对土地资源的合理利用。

但是，从当前变电站选址情况看，很多变电站项目的选址并不能满足相关规范的要求，例如，变电站站址未靠近负荷中心，且未能与当地工矿企业和城乡规划相互协调；输电路径走向、电缆敷设等不科学，影响了投产运行的安全性和可靠性。

其次，变电站在使用过程中未节约用地，导致耕地和经济效益高的土地被占用，影响后续经济建设和持续发展。

根据相关规定，变电站站址选择需结合适宜的地形、地貌以及地质条件，避开塌陷区滑坡、断层山区风口以及易发生落石滚石的场所。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

探讨变电所土建各阶段优化设计
【摘要】本篇文章主要针对变电站土建设计工作中各个不同阶段所涉及到
的相关优化设计进行了全面详细的探讨，进而重点对于空间利用、结构安全、防
火防噪等方面的问题提供了具体的解决对策以及建议。

【关键词】变电站；土建工程；阶段
电力工业实际上是我国经济体系发展过程中的支柱性产业，并且也是整个社
会工业生产、国家发展、经济建设的必须，电力工程所呈现出的质量，直接影响
到了我国各个方面。就现阶段来说，我国的变电站工程建设量在不断的增多，但
是其中的土建设计作为一个基础性的工程，其设计工程也就显得极为重要。下文
主要针对变电所土建工作各个阶段中的优化设计工作进行了全面详细的探讨。

1.变电站土建设计各阶段的设计
1.1可行性研究阶段及要点
可行性研究工作在实际执行过程中的重点，实际上必须要从占地面积、站址
位置、拆迁、地基、地下隐蔽设备等几个方面来进行深度的考虑，进而使得站址
本身的位置得以确定。

设计优化所涉及到的要点：在进行选址的过程中，就需要对于最终的负荷中
心位置进行确定。负荷中心需要通过系统人员来严格按照电网潮流、规划等方面
的分析依据之后，加以提供，同时相应的系统人员本身，还必须要提出无功补偿
规模、出线、主变、接入系统等方面的设计优化方案。依据相关的系统资料来说，
土建工作人员本身可以利用资料收集、现场考察的措施，来对于候选站址进行确
定。所选择的站址应当要尽可能的与负荷中心靠拢，并且最大限度的减少电网损
失的状况。同时，还必须要针对每一个候选站址执行相应的综合分析措施，所需
要考虑到的相关因素主要有以下几个方面：

1.1.1站址所在地是否违反城建的相关规划
要特别注意的是，该站址位置本身是否已经被直接纳入到了农田保护区域
内，除了要通过相应的国土部门来针对土地利用执行规划、调整以外，任何其他
情况都不能够对于基本农田进行占用。并且还必须要针对规划部门进行资料收
集，确保能对于当前站址的情况进行深入了解，最大限度的防止出现城建规划冲
突可能性。尤其是要避免占用铁路、公路的现象。

1.1.2土地征用、交通运输、水文地质等是否可行
为了能够使得环境友好型、资源节约型的电网能够得以建立，变电站本身在
实际进行选址的过程中，就务必要尽可能的减少用地，最大限度的利用劣质地、
荒地，不占用或者说极少占用具有较高经济价值的土地，除此之外，还要避开一
些矿产位置以及不良的地质构造。比如地震断裂带这类地质，站址就必须要与其
保持1km以上的距离。由于变电所站址选择过程中，通常都是较远的郊区、山
区，那么就还需要考虑到周边的道路宽度、转弯半径、坡度等参数，是否能够满
足后期阶段的大型设备运输需求。

1.1.3注意变电站对周边环境的影响
密切注意站址周边的环境，确认是否存在着通信设备、军事设备、导航台、
旅游景点、陵园等等。如果说存在着这结构方面的环境因素，那么就必须要获得
准许协议或者是经过了相关部门的批准之后，才能够执行建站工作。

从上述几个方面进行考虑，可以确定合理的站址位置。
1.2初步设计阶段及要点
初步阶段设计优化工作在执行的过程中，就必须要对于站址本身位置直接从
总平面、竖向等环节来做好相应的布置工作，进而做好挡土墙、边坡、土方量挖
填、建筑、基础、道路、上下水等环节的相关方案，进行了全面详细的比对之后，
再为其提供相应的处理方案，最终确定建站所需面积，通常至少需要两个及以上
的方案来执行最为合理。

1.2.1总平面布置
主要从进出线、道路接口、排水接口、安全距离、消防、运输方面进行优化。
根据规范、规程对已确定规模的各建构筑物合理布置，尽量合并共用设施，减少
道路占地面积，尽量向空中发展，使平面布置更加紧凑，节约用地。

1.2.2竖向布置
无论平坡式还是阶梯式布置，必须尽量利用原有地形，使场地平整挖填方较
小，减少不必要的开挖量，同时从环保角度考虑，也可减少对生态自然和植被影
响。根据站址位置地形高差大小，确定采用阶梯式或平坡式布置，降低平整场地
和基础费用，设计中土方平整应考虑基坑开挖土石方、边坡、挡土墙及主变压器
油坑、构支架基础、电缆沟、排水沟（管）等开挖量。

1.2.3挡土墙和边坡
挖填方量变化微小的条件下，挡土墙高度越小越好，高度低于6.0m挡土墙
是比较经济节约，高度超过8.0m，一般采用钢筋混凝土悬臂式或衡重式挡土墙。
经过平面和竖向优化后，再根据不同地质条件和用途选择不同的断面形式。

1.2.4建筑结构
根据变电站设计规模确定建筑面积，尽量在满足使用功能要求时，减少不必
要的附属面积。根据现有规范，多层建筑层高超过3.6m，砖混结构已不满足抗
震要求。

1.3施工图设计阶段及要点
这一阶段主要是对初步设计审查确定的方案，按现行的规范及规程或国家标
准，设备的订货尺寸，进行施工图设计。一般按照先局部后整体调整，调整原则
不得超过初步设计确定原则。所有尺寸确定无误后，对初步设计估算的各建构筑
物结构尺寸进行详细计算和经济比较，应按照因地制宜，就地取材原则，采用先
进的技术工艺和合理的断面，选用地方的材料，减少不必要运输费用。

1.4竣工图设计阶段及要点
竣工图设计阶段，是以设计单位施工图为基础，并依据由设计、施工、监理、
调试、建设单位审核签认的“设计变更通知单”、“工程联系单”、设计更改的有关
文件以及现场施工验收记录和调试记录等资料编制竣工图。竣工图内容应与施工
图设计、设计变更、施工验收记录、调试记录等相符合，应真实反映工程竣工验
收时的实际情况。

2.结束语
综上所述，我国变电工程在发展的过程中，对于变电站土建工程的防噪、防
火。外观绿化、空间利用等方面的设计提出了更加严苛的条件和要求。而变电站
本身实际有着安全性、功能等方面的要求，还必须要能够满足城市的管理、规划
需求。那么在实际执行土建设计工作的过程中，就应当要尽可能的减少可能会对
于周边环境所造成的影响，最大限度的降低工程所呈现出的造价，并且提升变电
站的综合性利用效率。 [科]

【参考文献】
[1]DL/T5056—2007，变电站总布置设计技术规程[S].
[2]鲁国刚，任洛卿，丁杰等.变电站自动化技术的发展综述，PLC&FA，
[J].2011，25（24）.

[3]张正建.三菱电机高压开关设备的新进展，上海电力[J].2012，（2）.
