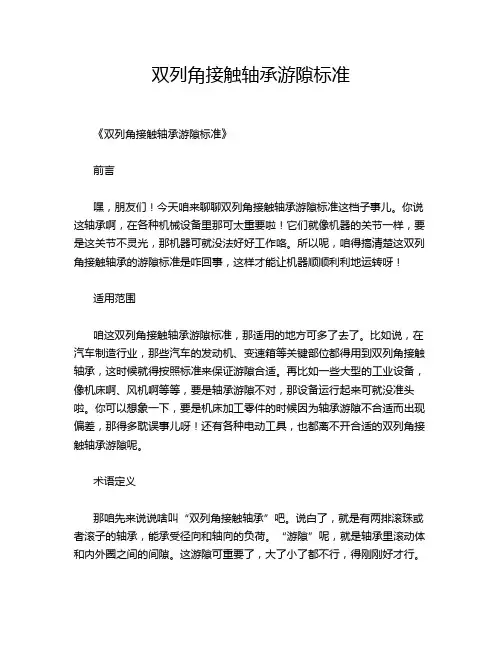

双列角接触轴承游隙标准
双列角接触轴承游隙标准《双列角接触轴承游隙标准》前言嘿，朋友们！今天咱来聊聊双列角接触轴承游隙标准这档子事儿。
你说这轴承啊，在各种机械设备里那可太重要啦！它们就像机器的关节一样，要是这关节不灵光，那机器可就没法好好工作咯。
所以呢，咱得搞清楚这双列角接触轴承的游隙标准是咋回事，这样才能让机器顺顺利利地运转呀！适用范围咱这双列角接触轴承游隙标准，那适用的地方可多了去了。
比如说，在汽车制造行业，那些汽车的发动机、变速箱等关键部位都得用到双列角接触轴承，这时候就得按照标准来保证游隙合适。
再比如一些大型的工业设备，像机床啊、风机啊等等，要是轴承游隙不对，那设备运行起来可就没准头啦。
你可以想象一下，要是机床加工零件的时候因为轴承游隙不合适而出现偏差，那得多耽误事儿呀！还有各种电动工具，也都离不开合适的双列角接触轴承游隙呢。
术语定义那咱先来说说啥叫“双列角接触轴承”吧。
说白了，就是有两排滚珠或者滚子的轴承，能承受径向和轴向的负荷。
“游隙”呢，就是轴承里滚动体和内外圈之间的间隙。
这游隙可重要了，大了小了都不行，得刚刚好才行。
1. 游隙的分类- 初始游隙：这就是轴承在没安装、没受力的时候的游隙。
- 工作游隙：当轴承安装到设备上，开始工作了，这时候的游隙就是工作游隙啦。
- 配合游隙：它和轴承安装时与轴和孔的配合有关。
2. 游隙的影响因素- 温度：温度变化会让轴承热胀冷缩，从而影响游隙。
- 转速：转速高了，游隙也得相应调整。
- 负荷：负荷大的时候，游隙可能会变小。
3. 游隙的标准数值- 不同型号的双列角接触轴承有不同的标准游隙范围。
比如说，某型号的轴承初始游隙可能在 0.01 毫米到 0.03 毫米之间。
- 这些标准数值都是经过大量实验和实际应用得出来的，咱得严格按照标准来。
4. 游隙的检查方法- 可以用专门的游隙测量仪来测量。
- 也可以通过感觉和经验来大致判断一下。
5. 常见问题与解决办法- 游隙过小：可能会导致轴承发热、磨损加剧。
深沟球轴承游隙标准
深沟球轴承游隙标准深沟球轴承是一种常见的轴承类型，其具有结构简单、使用方便、承载能力大等优点，在机械设备中得到广泛应用。
而深沟球轴承的游隙对其性能和使用寿命具有重要影响，因此有必要对深沟球轴承的游隙标准进行了解和掌握。
深沟球轴承的游隙标准是指在轴承内外圈与滚动体之间的间隙，它直接影响着轴承的转动灵活性和承载能力。
游隙过大会导致轴承在使用过程中产生过大的摩擦和振动，从而影响设备的运行稳定性和寿命；而游隙过小则会影响润滑效果，加速轴承的磨损和损坏。
因此，合理的游隙标准对轴承的正常运行至关重要。
根据国际标准，深沟球轴承的游隙分为C2、C0、C3、C4和C5五个等级。
其中，C2级的游隙最小，适用于高速旋转和高精度设备；C4级的游隙最大，适用于高温或者高振动环境下的设备。
选择合适的游隙等级需要根据实际使用环境和要求来确定，以确保轴承的正常运行和使用寿命。
除了国际标准外，国内也有相关的标准规定，如GB/T 4604-93《滚动轴承径向游隙》和GB/T 4605-93《滚动轴承轴向游隙》等。
这些标准对于深沟球轴承的游隙范围、测量方法、检验规则等都有详细的规定，为生产和使用提供了重要的参考依据。
在实际应用中，为了确保深沟球轴承的游隙符合标准要求，需要进行严格的检测和测量。
常用的测量方法包括游隙测量仪、游隙测量环等，通过这些设备可以准确地测量出轴承的游隙值，并进行相应的调整和控制。
此外，还需要注意轴承的安装和使用过程中，避免因为操作不当或者外力作用导致游隙的改变，从而影响轴承的正常运行。
总的来说，深沟球轴承的游隙标准是保证轴承正常运行和使用寿命的重要因素。
了解游隙标准的意义和相关规定，选择合适的游隙等级，并严格控制游隙的测量和调整，对于提高设备的运行稳定性和延长轴承的使用寿命具有重要意义。
希望本文能够为大家对深沟球轴承游隙标准有所了解和帮助。
轴承游隙标准
轴承游隙标准轴承内部游隙（初始间隙）是指轴承安装在轴或壳体上之前的内部间隙量。
如下图所示，当内圈或外圈中的一个固定，另一个可以自由移动时，位移可以在轴向或径向发生，该位移量（径向或轴向）称为内部间隙，根据方向，称为径向游隙或轴向游隙。
当测量轴承的内部间隙时，向滚道施加轻微的测量负载，以便可以准确测量内部间隙，然而，此时，轴承在测量载荷下发生轻微弹性变形，间隙测量值（测量间隙）略大于真实间隙，必须补偿真实轴承间隙与弹性变形导致的增加量之间的差异，这些补偿值如下表所示。
一、游隙选择。
运行条件下轴承的内部间隙（有效间隙）通常小于安装和运行前相同轴承的初始间隙，这是由包括轴承配合、内外环之间的温差等因素造成的。
由于轴承的工作间隙会影响轴承寿命、发热、振动、噪声等，因此在选择最合适的轴承游隙时必须慎之又慎。
初始间隙和工作（有效）间隙之间的内部间隙差（过盈配合引起的间隙减少量，或由于内外环之间的温差引起的间隙变化）可以通过公式δff=δ-(δf+δ)计算，其中：δff代表有效内部间隙，单位毫米；δ代表轴承内部间隙，单位毫米；δf代表因干涉而减少的间隙量，单位毫米；δ代表内外环温差引起的间隙减少量，单位毫米。
当轴承以过盈配合安装在轴和壳体上时，内圈将膨胀，外圈将收缩，从而减少轴承的内部间隙，膨胀或收缩量取决于轴承的形状、轴或壳体的形状、各个零件的尺寸以及所用材料的类型。
差分的范围约为有效干扰的70%-90%，可以通过公式δf=(0.70~0.90)·Δdeff计算，其中：δf代表因干涉而减少的间隙量，单位毫米；Δdeff代表有效干扰，单位毫米。
在操作过程中，通常外圈比内圈或旋转部件的温度低5到10C，然而，如果壳体的冷却效果大，则轴连接到热源，或加热物质通过空心轴传导，内外圈之间的温差可能更大，因此，由于内外圈的胀差，内部间隙量进一步减少，可以通过公式δ=α·Δ·D计算，其中：δ代表由于热差而减少的间隙量，单位毫米；α代表轴承钢线膨胀系数12.5x10/°C；Δ代表内外环温差，单位°C；D代表外圈滚道直径，单位毫米。
轴向游隙标准
轴向游隙标准
一、轴向游隙定义
轴向游隙是指轴承在承受载荷时，由于内外圈相对运动而产生的沿轴线方向的间隙。
这个间隙的大小对轴承的运转性能也有重要影响，如旋转精度、稳定性等。
二、轴向游隙测量方法
轴向游隙的测量通常采用千分尺或测厚仪进行。
一般将轴承安装到测试设备上，然后施加一定的轴向载荷，通过测量载荷作用下内圈和外圈的相对位移来计算轴向游隙。
三、轴向游隙测量点设置
轴向游隙的测量点应选取在轴承的外圈和内圈上，通常在沿轴线方向上选取三个以上的测量点，以便更准确地反映轴承的实际运转情况。
四、轴向游隙测量环境要求
轴向游隙的测量应在干燥、无尘、无振动的环境中进行，以避免外界因素对测量结果的影响。
此外，测试设备应具有良好的刚性和稳定性，以避免测试过程中出现误差。
五、轴向游隙合格判定准则
根据轴承型号和使用要求的不同，轴向游隙的合格判定准则也会有所不同。
一般而言，应参照轴承制造商提供的技术手册或相关标准进行判断。
通常情况下，合格的轴向游隙应在制造商规定的最小值和最大值之间。
轴承游隙到底有多重要？该如何选择！
轴承游隙到底有多重要？该如何选择！视频资料，建议WiFi观看什么是轴承游隙？简单来说，轴承游隙就是单个轴承内部、或者⼏个轴承组成的系统内部的间隙（或⼲涉）。
游隙可分为轴向游隙和径向游隙，这取决于轴承类型及测量⽅法。
为什么要调整轴承游隙？打个⽐⽅，煮饭的时候⽔过多或过少，都会影响⽶饭的⼝感。
同理，轴承游隙过⼤或过⼩，轴承的⼯作寿命乃⾄整个设备运⾏的稳定性都会降低。
轴承结构及其轴承游隙的那点事！（附轴承游隙表格）适⽤不同调整⽅法的轴承种类游隙调整的⽅法由轴承类型决定，⼀般可以分为游隙不可调轴承和可调轴承。
游隙不可调轴承是指轴承出⼚后，轴承的游隙就确定了，我们熟知的深沟球轴承、调⼼轴承、圆柱轴承都属于这⼀类。
▲圆柱滚⼦轴承▲调⼼滚⼦轴承▲深沟球轴承游隙可调轴承是指可以移动轴承滚道的相对轴向位置来获得所需要的游隙，属于这类的有圆锥轴承和⾓接触球轴承及⼀些⽌推轴承。
▲圆锥滚⼦轴承▲⾓接触轴承轴承游隙调整分类对于不可调轴承的游隙，⾏业有相应的标准值（CN, C3，C4等等），也可以定制特定的游隙范围。
当轴、轴承座尺⼨已知，相应的内、外圈配合量就确定了，安装后的游隙就不能改变。
由于在设计阶段配合量是⼀个范围，最后的游隙也存在⼀个范围，在对游隙精度有要求的应⽤就不适⽤。
可调轴承很好的解决了这个问题，通过改变滚道的相对轴向位置，我们可以得到⼀个确定的游隙值。
如下图，当移动内圈的位置，我们⼤致可以得到正、负两种游隙。
影响轴承游隙的因素最佳⼯作游隙的选择是由应⽤⼯况（载荷、速度、设计参数）和期望得到的⼯作状态（最⼤寿命、最好的刚度、低的热量产⽣、维护的便利等等）决定的。
然⽽，在⼤多数应⽤中，我们⽆法直接调整⼯作游隙，这就需要我们根据对应⽤的分析和经验，计算出相应的安装后游隙值。
轴承游隙标准查询C3——向⼼轴承径向游隙，⽐标准游隙⼤；MC3——⼩型、微型球轴承径向游隙标准游隙。
详细如下：C1——向⼼轴承径向游隙，⽐C2游隙⼩。
c3轴承的游隙范围
c3轴承的游隙范围摘要：一、轴承游隙的定义与作用1.轴承游隙的定义2.轴承游隙的作用二、c3轴承的游隙范围1.c3轴承的游隙分类2.c3轴承游隙范围的具体数值三、游隙范围选择的影响因素1.轴承的工作条件2.轴承的安装与拆卸四、游隙范围选择的方法1.根据轴承工作条件选择2.根据轴承安装与拆卸要求选择五、总结正文：轴承游隙是指轴承内部轴向或径向的间隙。
游隙对于轴承的运转性能、寿命和噪音有着重要的影响。
c3轴承是深沟球轴承中的一种，具有较高的承载能力和较好的高速性能。
本文将详细介绍c3轴承的游隙范围及其选择方法。
一、轴承游隙的定义与作用轴承游隙是指轴承内部轴向或径向的间隙。
它的大小对轴承的运转性能、寿命和噪音有着重要的影响。
适当的游隙可以提高轴承的润滑效果，减小摩擦和磨损，延长轴承的使用寿命。
1.轴承游隙的定义轴承游隙是指轴承内部轴向或径向的间隙。
通常情况下，游隙是指在轴承内外圈之间，处于最大载荷时的径向间隙。
2.轴承游隙的作用适当的游隙可以提高轴承的润滑效果，减小摩擦和磨损，延长轴承的使用寿命。
此外，游隙还可以吸收轴与轴承之间的热膨胀差异，降低轴与轴承之间的应力集中，提高轴承的刚性。
二、c3轴承的游隙范围c3轴承是深沟球轴承中的一种，具有较高的承载能力和较好的高速性能。
c3轴承的游隙范围通常按照国际标准进行分类。
1.c3轴承的游隙分类c3轴承的游隙分为基本游隙、工作游隙和间隙。
基本游隙是指轴承在无载荷条件下的径向游隙；工作游隙是指轴承在最大载荷条件下的径向游隙；间隙是指轴承在最小载荷条件下的径向游隙。
2.c3轴承游隙范围的具体数值根据国际标准，c3轴承的游隙范围为：基本游隙为1.5-3.5 μm，工作游隙为0-2 μm，间隙为3-5 μm。
需要注意的是，这些数值仅供参考，实际应用中需要根据具体的使用条件进行调整。
三、游隙范围选择的影响因素选择合适的游隙范围对于轴承的性能和使用寿命至关重要。
选择游隙范围时需要考虑以下因素：1.轴承的工作条件轴承的工作条件包括载荷、速度、温度等因素。
fag轴承游隙标准
FAG（Federal Agricultural Germplasm Bank）轴承游隙标准是根据德国INA （Internationale Nachrichten- und Analysegesellschaft für Automobil- und Motorentechnik mbH）公司的规定进行测量的。
游隙是指轴承内外圈之间的实际距离与理论距离之间的差值。
游隙的测量有助于确保轴承在运行过程中的稳定性和性能。
以下是FAG轴承游隙标准的一般规定：
1. 径向游隙：径向游隙是指轴承内圈与外圈之间的径向距离。
根据轴承类型和应用场景，FAG轴承的径向游隙标准可能在0.01毫米至0.1毫米之间变化。
一般来说，径向游隙越大，轴承的灵活性越高。
2. 轴向游隙：轴向游隙是指轴承内圈与外圈之间的轴向距离。
FAG轴承的轴向游隙标准通常根据轴承类型和应用场景进行调整。
轴向游隙过大可能导致轴承在运行过程中产生振动和噪音。
3. 角度游隙：角度游隙是指轴承内圈与外圈之间的相对角度。
FAG轴承的角度游隙标准通常在0至5度之间。
怎样选择轴承游隙
轴承知识一、轴承分类：轴承的类型有几种分法，依据结构分\依据受力分\依据用途分\依据精度分等。
总体来说，普通机械用普通精度的轴承，有特殊要求的机械要综合考虑轴承的选择，满足工作性能要求是第一位的，其次要考虑使用寿命\价格\维修等。
1、3个参考尺寸：内径，外径、厚度；2、类型：普通精度型、精密型、超精密型；3、用途：普通、高速、耐热、防尘、载重等。
二、游离间隙：游隙是滚动轴承能否正常工作的一个重要因素，分为轴向游隙和径向游隙。
选择适当的游隙，可使载荷在轴承滚动体之间合理分布，可限制轴（或外壳）的轴向和径向位移，保证轴的旋转精度，能使轴承在规定的温度下正常工作，减少振动和噪声，有利于提高轴承的寿命。
因此，在选择轴承游隙时，应考虑以下几个方面：1、轴承与轴和外壳孔为过盈配合时导致轴承游隙减小；2、对轴承使用性能的要求（旋转精度、摩擦力矩、振动、噪声）；3、轴承的工作条件，如载荷、温度、转速等；4、轴承工作时，内外套圈的温度差导致轴承游隙减小；1/ 45、国家标准规定的游隙值分为三组：有基本组（0组）、小游隙辅助组（C1、C2组）和大游隙辅助组（C3、C4、C5组）。
选择时，在正常工作条件下，宜优先选用基本组，便于使轴承得到合适的工作游隙。
当基本组不能满足使用要求时，则应选用辅助组游隙。
大游隙辅助组适用于轴承与轴和外壳孔采用过盈配合、轴承内外圈温差较大，深沟球轴承需要承受较大轴向负荷或需改善调心性能，以及要求提高极限转速和降低轴承摩擦力矩等场合；小游隙辅助组适用于要求较高的旋转精度、需严格控制外壳孔的轴向位移，以及需减少振动和噪声的场合。
6、因轴和外壳材料的膨胀系数不同，导致轴承游隙减小或增大。
7、根据使用经验，深沟球轴承最适宜的工作游隙接近于零；滚子轴承应保持有少量的工作游隙，在要求支撑钢性良好的部件中，轴承允许有一定数值的预紧力。
这里特别指出，所谓工作游隙，是指轴承在实际运转条件下的游隙；还有一种游隙叫原始游隙，是指轴承未安装前的游隙（原始游隙大于安装游隙）。
轴承游隙和精度等级
轴承游隙和精度等级游隙：所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
游隙大小是出厂前就设定好的。
径向内部游隙代号：以NSK为例C2 ＜CN ＜C3 ＜C4 ＜C5 CN（有的工厂称之为C0)是标准游隙，大于标准游隙的称之为大游隙，小于标准游隙的称之为小游隙。
CM游隙：电机专用游隙,游隙值在CN和C3之间，范围量比较小。
不同精度的轴承可以有不同的游隙。
例如：代号P63是精度代号P6和游隙代号C3组合在一起的称谓。
轴承游隙的大小，对轴承疲劳寿命、振动、噪音、温升和机械运转精度等影响很大，选择轴承，既要决定轴承的结构尺寸，又要选择轴承的游隙。
旋转精度较高时，应选用较高的公差等级和较小的游隙；转速较高时，应选用较高的公差等级和较大的游隙；测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
精度：是指轴承尺寸精度和旋转精度，即制造时的各方面尺寸、形位及外表面光洁度的级数，轴承的精度等级主要根据轴对支撑的旋转精度要求来确定的。
轴承的精度对游隙的精确度有一定的影响，对游隙的大小没有影响。
0级：在旋转精度大于10μm的一般轴承系中，应用十分广泛。
如普通机床的变速机构、进给机构、汽车、拖拉机的变速机构，普通电机、水泵及农业机械等一般通用机械的旋转机构中。
6、5级：在旋转精度在5-10μm或转速较高的精密轴承系中，如普通车床所用轴承（前支撑用5级，后支撑用6级）较精密的仪器、仪表以及精密仪器、仪表，和精密的旋转机构。
轴承游隙标准详解
轴承游隙标准详解/C1--游隙符合标准规定的1组，游隙小于2组。
/C2--游隙符合标准规定的2组，游隙小于0组。
/C0--游隙符合标准规定的0组，代号中省略，不表示。
/C3--游隙符合标准规定的3组，游隙大于0组。
/C4--游隙符合标准规定的4组，游隙大于3组。
/C5--游隙符合标准规定的5组，游隙大于4组。
当游隙代号与轴承公差级代号P4，P5或P6结合时，游隙代号C可省去。
例：P6+C2=P62滚动轴承的径向游隙系指一个套圈固定不动，而另一个套圈在垂直于轴承轴线方向，由一个极端位置移动到另一个极端位置的移动量。
轴承游隙的选择正确与否，对机械运转精度、轴承寿命、摩擦阻力、温升、振动与噪声等都有很大的影响。
如对向心轴承游隙的选择过小时，则会使承受负荷的滚动体个数增多，接触应力减小，运转较平稳，但是，摩擦阻力会增大，温升也会提高。
反之，则接触应力增大，振动大，而摩擦阻力减小，温升低。
因此，根据轴承使用条件，选择最合适的游隙值，具有十分重要的意义。
选事实上轴承游隙时，必须充分考虑下列几种主要因素：（1）轴承与轴和外壳孔配合的松紧会导致轴承游隙值的变化。
一般轴承安装后会使游隙值缩小；（2）轴承在机构运转过程中，由于轴与外壳的散热条件的不同，使内圈和外圈之间产生温度差，从而会导致游隙值的缩小；（3）由于轴与外壳材料因膨胀系数不同，会导致游隙值的缩小或增大。
通常向心轴承选择最适宜的工作游隙值就是轴承游隙标准中所规定的基本组游隙值。
基本组游隙值适用于一般工作条件，应该优先选用。
对于在特殊条件下工作的向心轴承不能采用基本组游隙时，可选用辅助组游隙值。
如深沟球轴承的第3、4、5组游隙值，适用于轴承与轴和外壳孔采用比正常配合更紧的过盈配合或轴承内圈与外圈工作温差较大的机械部件中。
在轴中心与外壳孔中心线倾斜度较大，和为了增加其承受轴向负荷能力，提高轴承极限转速，以及降低轴承摩擦阻力等工况条件下，亦可采用第3、4、5组游隙值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承游隙分类作用及其标准值
一、游隙的分类及作用
轴承的游隙是指在无载荷的情况下，轴承内外环间所能移动的最大距离，作径向移动者称为径向游隙(ur),作轴向移动者称为轴向游隙(ua)。
它们分别表示一个套圈固定时，另一套圈沿径向或轴向由一个极限位置到另一个极限位置的移动量。
轴承的径向游隙又分为原始游隙、安装游隙和工作游隙。
通常，轴承的原始径向游隙大于轴承工作时的游隙。
游隙是轴承的一个重要技术参数,它直接影响到轴承的载荷分布、振动、噪声、摩擦、使用寿命和机械的运动精度等技术性能。
严格来说，轴承的额定动载荷是随游隙的大小而变化的。
产品样本中所列的额定载荷(C和Co)是工作游隙为零时的载荷数值。
游隙过大，会引起轴承内部承载区域减小，滚动接触面应力增大，轴承的运动精度下降，振动和噪声增大，轴承的使用寿命缩短；如游隙过小，会引起发热升温，甚至会导致轴承在运转中发生“咬死”的现象。
因此，根据轴承的类型及工作条件选择不同同等级的轴承游隙是很重要的。
二、游隙的标准值及推荐值
轴承游隙等级代号的表示方法，在世界各主要轴承制造厂商及轴承标准中大体是一致的，如下表所示。
轴承游隙标准中所推荐的各种等级的游隙值均在轴承安装以前，处于无载荷状态下的初始游隙（即游隙的测量值）。
当测量轴承游隙值时，由于受测量载荷的影响，轴承的测量值会略大于初始游隙值，因此，在测量轴承游隙时要注意测量载荷的大小，同时应加上所规定的游隙补偿值。
