抗震设计第一章

微震--- 2级以下。 人感觉不到 有感地震--- 2-4级 人有感觉 破坏性地震--- 5级以上 有破坏 强烈地震--- 7级以上 特大地震--- 8级以上 有破坏 有破坏
由于震源深浅、震中距大小等不同，地震造成 的破坏也不同。震级大，破坏力不一定大；震级小， 破坏力不一定就小。
返回 继续
四、地震烈度——地面振动的强烈程度
5
室内普遍感觉。室 门窗、屋顶、屋架颤 外多数人感觉。多数人 动作响，灰土掉落。抹 梦中惊醒 灰出现微细裂缝 惊惶失措，仓皇逃 出 大多数人仓皇逃出
不稳定器物翻倒
31 （22-44） 63 （45-89） 125 （90-177）
3 （2-4） 6 （5-9） 13 （10-18） 25 （19-35） 50 （36-71） 100 （72141）
3.构造地震
92%的地震发生在地壳中 ， 其余的发生在地幔上部 破坏性地震主要属 于构造地震。 据统计，构造地震约 占世界地震总数的90% 以上。
构造地震的形成
相对运动
产生应力
应力释放
三、震源参数 震源：地下岩层断裂、错动形成地震的地方。 震源参数： 1.发震时间 2.震中位置 3.震源深度 4.震级

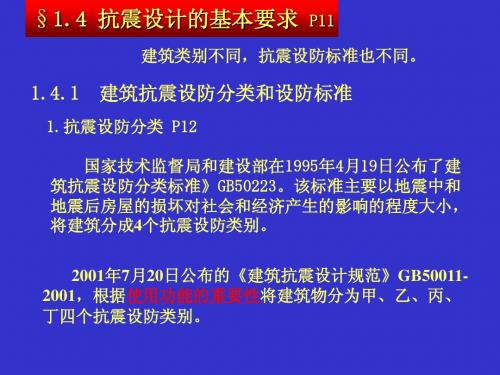

四、设防标准 抗震设防分类
抗震设 防类别 甲 乙 社会 影响 严重 重大 国民经 济损失 巨大 重大 例
三级特等医院，细菌实验室，剧 毒车间，核试验基地 三级医院，重点城市生命线工程 多数民用建筑：住宅，办公楼， 教学楼，娱乐场所 次要建筑：车棚，仓库
丙
丁
一般
轻微
一般
轻微
设防标准
地 震 作 用 高 于 设 防烈度 设 防 烈 度 设 防 烈 度 设 防 烈 度 抗震措施
规范规定：
抗震设防烈度为6度及以上地区的建筑必须进行抗震设计
三、设防目标 三水准： 小震不坏， 中震可修， 大震不倒
大、中、小震的划分标准是什么？
烈度
众值 烈度 (小震) 基本 烈度 (中震) 罕遇 烈度 (大震)
不坏、可修、不倒的衡量标准？
F
△/h
层间侧移是衡量标准
实现抗震设防目标的设计方法: 两阶段设计 第一阶段，小震作用下的强度 计算和弹性变形验算。 第二阶段，大震的弹塑性变形 验算。
烈度
多遇 烈度
基本 烈度
罕遇 烈度
§1－2 抗震设防基本原则
一、设防依据
按国家规定的权限批准作为一个地区抗震设防依据的地震烈度称 为设防烈度，用Id表示。） 规范规定：一般情况下，可采用《中国地震动参数区划图》 中的地震基本烈度。对已编制抗震设防区划的 城市，可按批准的抗震设防烈度进行抗震设防。
二、设防起点和范围 本课程适用于设防烈度为6～9度。
6 7
损坏——个别砖瓦掉 河岸和松软土出现裂缝。饱和砂层出现喷砂 落、墙体微细裂缝 冒水。地面上有的砖烟囱轻度裂缝掉头 轻度破坏——局部破 河岸出现坍方。饱和砂层常见喷砂冒水。松 坏开裂，但不妨碍使用 软土上地裂缝较多。大多数砖烟囱中等破坏 中等破坏——结构受 损，需要修理 干硬土上亦有裂缝。大多数砖烟囱严重破坏
地震烈度表是评定烈度的标准和尺度。 宏观烈度表 定量烈度表
《中国地震烈度表》
我国在1980年制定了
烈度与加速度的关系: a=10 Ilg2-0.01 cm/s2 如：7度 a=10 7lg2-0.01 =125 cm/s2 8度 a=10 8lg2-0.01 =250 cm/s2
《中国地震烈度表》将地震烈度分为1-12度。
《中国地震烈度区划图》
4.多遇烈度
建筑所在地区在设计基准期（50年）内出现的频度最 高的烈度。也称为常遇烈度、小震烈度，用Is表示。其超 越概率为63.2%，重现期为50年。
5.罕遇烈度
建筑所在地区在设计基准期（50年）内具有超越概率 2%-3%的地震烈度。也称为大震烈度，重现期约为2000年。
震源深度： 浅源地震 H < 60km 全世界85%以上的地震都是浅源地震。 中源地震 60 ≼ H ≼ 300km 深源地震 H > 300km 目前有记录的最深震源达720公里。 浅源地震波及范围小，但破坏力大； 深源地震波及范围大，但破坏力小。 2002年6月29日晨1：20发生于吉林的7.2级地震， 震源深度为540km，无破坏。 1960年2月29日发生于摩洛哥艾加迪尔城的5.8级 地震，深度为3km。震中破坏极为严重，但破坏 仅局限在震中8km内。 返回 继续
1.定义及影响因素
一次地震后,使某一地区地面振动的强烈程度简称为烈 度。 用I表示。
烈度的相关因素： 烈度与震级有关:震级越大，烈度就越大。
烈度与震中距有关:同一次地震，震中距小烈度就高，反之烈度就低。 烈度和断裂带有关。
烈度与震源深度烈度与地质构造和地基条件情况有关。
பைடு நூலகம்
唐山地震烈度图
2.地震烈度表
第一章 抗震设计的原则
§1－1 地震基本知识
一、与地震相关的基本概念 二、地震的成因与类型 三、震源参数 四、地震烈度
§1－2 抗震设防基本原则
一、设防依据 二、设防起点和范围 三、 设防目标 四、设防标准
§1－1 地震基本知识 一、与地震相关的基本概念
什么叫震源、 震中、 震中距？
地球内部发生地震的地方叫震源； 震源在地面上的投影点称为震中； 震中及其附近的地方称为震中区，也称极震区 ； 从震中到地面上任何一点的距离称为震中距。
摇晃颠簸，行走困
3.基本烈度
一个地区未来50年内一般场地条件下可能遭受的具 有10%超越概率的地震烈度值称为该地区的基本烈度。
用Ib表示。
相当于475年一遇的最大地震的烈度。 基本烈度也称为偶遇烈度或中震烈度。 各地区的基本烈度由《中国地震动参数区划图》（ GB18306-2001)确定。 （下图是原中国地震烈度区划图）
6~8度，设防烈度＋1； 9度高于设防烈度 6~8度，设防烈度＋1； 9度高于设防烈度 设防烈度 7~9度，设防烈度适当减低， 6度不降低
甲类建筑 乙类建筑 丙类建筑 丁类建筑
烈度
1
2 3 4
人的感觉
无感
一般房屋
其它现象
加速度
速度
室内个别静止中的 人感觉 室内少数静止中的 人感觉 室内多数人感觉。 室外少数人感觉。少数 人梦中惊醒 门、窗轻微作响 门、窗作响 悬挂物微动 悬挂物明显摆动，器皿作响
个别：10%以下 少数：10%——50% 多数：50%——70% 大多数：70%——90% 普遍：90%以上
8 9 10 1 1 1 2
250 难 （178353） 500 严重破坏——墙体龟 坐立不稳。行动的 干硬土上有许多地方出现裂缝，基岩上可能 人可能摔跤 出现裂缝。滑坡、坍方常见。砖烟囱出现倒塌 裂，局部倒塌，修复困 （354难 707） 1000 倒塌——大部倒塌， 骑自行车的人会摔 山崩和地震断裂出现。基岩上的拱桥破坏。 大多数砖烟囱从根部破坏或倒毁 倒。处不稳状态的人会 不堪修复 （708摔出几尺远。有抛起感 1414） 毁灭 地震断裂延续很长。山崩常见。基岩上的拱 桥毁坏 地面剧烈变化，山河改观
震级：衡量一次地震所释放能量大小的参数。
里氏震级定义：ML= log A 10 其中，A为标准地震仪在距震中 100km 处记录 的以微米为单位的最大水平地面位移。 震级与能量的关系：E＝10 或 lgE=1.5M+11.8 En/En-1=32
一个6级地震相当于一个两万吨级的原子弹。
1.5M＋11.8
地震的分类
天然地震 ---天然地震包括火山地震、
地震
人工地震
陷落地震、 构造地震
1.火山地震 由于火山作用 ，如岩浆活动、气 体爆炸等引起的地 震称为火山地震， 这类地震只占全世 界地震的7%左右。
1914年日本樱岛火山爆发，产生的震动相当于一个6.7级地震。
2.陷落地震
由于地下溶洞或矿井顶部塌陷而引起的地震称为塌陷地震。这类 地震的规模比较小，次数也很少。
