九年级物理上学期期末复习卷(含解析) 新人教版
新人教版九年级物理上学期期末试题含解析

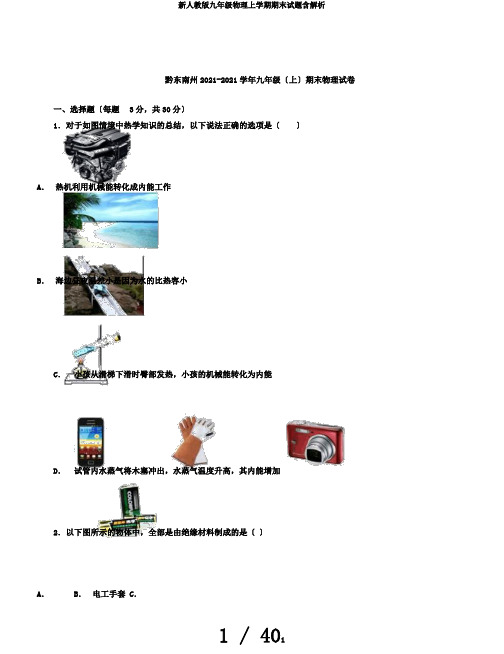

黔东南州2021-2021学年九年级〔上〕期末物理试卷一、选择题〔每题3分，共30分〕1．对于如图情境中热学知识的总结，以下说法正确的选项是〔〕A．热机利用机械能转化成内能工作B．海边昼夜温差小是因为水的比热容小C．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能D．试管内水蒸气将木塞冲出，水蒸气温度升高，其内能增加2．以下图所示的物体中，全部是由绝缘材料制成的是〔〕A．B．电工手套 C．照相机D．电池3．右图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．那么选项中所示电路中，与之对应的是〔〕A．B．C．D．4．以下关于能量及其转化的说法正确的选项是〔〕A．物体匀速上升的过程中其机械能不变B．热机的四个冲程中做功冲程将机械能转化成内能C．给蓄电池充电将化学能转化成电能D．风力发电将风的动能转化成电能5．用两个相同的电热器给质量相同的物质甲和乙加热，它们的温度随加热时间的变化关系如图所示，据此判断以下说法正确的选项是〔〕A．乙的比热容大B．甲的比热容大C．甲、乙的比热容一样大D．条件缺乏，不能确定6．如下图，只闭合开关S时，两只电灯L1和L2都不亮，同时闭合开关S和S1时，灯泡L1亮，L2不亮，那么电路中可能出现的故障是〔〕A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路7．取两个相同的验电器甲和乙，使甲带电，乙不带电，用带绝缘柄的金属棒将甲和乙上的两金属球连接起，那么甲、乙金属箔张角的变化情况是〔〕A．甲和乙都不变B．甲变小，乙张开C．甲变大，乙不变D．甲闭合，乙张开8．如下图电路，当开关S闭合后，滑片P向右移动的过程中，以下说法正确的选项是〔〕A．电流表示数减小，电压表示数增大B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数不变D．电流表示数增大，电压表示数不变9．如下图电路，两个灯泡L1、L2的额定电压相同，阻值分别为6Ω和10Ω，闭合开关后两灯均正常发光．那么以下说法正确的选项是〔〕A．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5 C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗10．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，以下说法中不正确的选项是〔〕A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为D．P在b端时，电阻R1的功率为1分，共18分〕二、填空题〔每空11．我国家庭电路的电压为V，对人体的平安电压是不高于V．家庭电路中用电器与电器之间的连接方式是联，而用电器与开关之间是联的．12．如图，某反恐小组的拆弹专家在撤除恐怖分子设置在飞机上的定时爆炸装置，如下图，为使爆炸装置停止工作，应剪断线〔填“a〞或“b〞〕，撤除前起爆器上电流通过〔填“有〞或“没有〞〕13．盛夏时节，百花绽放．四溢的花香引了长喙天蛾，这说明花香分子在．14．有一种消毒柜，一是通过电能转化为内能，然后通过〔选填：“做功〞或“热传递〞〕方式使餐具内能增加，温度升高，到达高温消毒的作用；二是这种消毒柜还可以发出人眼看不见的，也起到杀菌消毒作用．15．如下图为汽油机工作过程中某一冲程的示意图，此图是冲程，有一种单缸汽油机在原有四冲程的根底上增加两个冲程，成为六冲程汽油机，也就是在原有四冲程汽油机完成排气冲程后向气缸内喷水，水在气缸内汽化成水蒸气，水蒸气膨胀对外做功，这种汽油机一个工作循环有六个冲程，做功次，这种汽油机这样设计的目的是．16．如下图电能表的读数为kWh，接在该电能表后用电器同时工作的电功率最大不能超过W．600imp/kWh表示每消耗1kWh的电能，电能表的脉冲指示灯闪烁600次，假设3min该电能表的脉冲指示灯闪烁了60次，在这一过程中用电器消耗的电能是J，用电器的实际电功率是W．17．如下图，电电压保持不变，R1=15Ω，R2=10Ω．当开关．那么当开关S1，S2都闭合时，电压表示数为S1闭合、S2断开时，电流表示数为V，电流表示数为A．三、作图题〔每题0分，共8分〕18．在“○〞处填入电流表或电压表的符号．〔2〕在图中电表旁标出代表该表正、负接线柱的“+〞，“﹣〞号．19．〔2021茂名〕用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压．②滑动触片向右移动时，通过灯泡电流变大．③导线不能交叉．四、实验探究题〔每空1分，共16分〕20．各一个，三根完全相同的合金丝，导线假设干．[实验过程]电路如图1所示．将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如表：连接方式一根两根串联三根串联两根并联三根并联电流表读数/A答复以下问题：〔1〕图2是一根合金丝接入电路时电流表的读数，上表的空格处应填．〔2〕导体电阻的大小跟材料、长度、横截面积的关系．A．电阻的大小与长度的关系是：；B．电阻的大小与横截面积的关系是：．〔3〕进行屡次测量的目的是．〔4〕此实验也可以得出电流与电阻的关系是：．21．〔2021长春〕在探究“比拟不同物质吸热的情况〞的实验中，实验装置如下图．加热时间01234/min甲的温度/℃3034384246乙的温度/℃1018263442〔1〕实验中应量取质量的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热．当它们吸收相同热量时，通过比拟判断吸热能力的强弱．〔2〕通过实验，记录数据如表格所示．从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲Q乙．〔3〕分析实验数据可知物质的吸热能力强．22．〔2021秋黔东南州期末〕如图甲所示是“测量小灯泡功率〞实验电路，电电压3V，小灯泡的额定电压为．〔1〕连接电路时，图中导线a端应与电压表上标有数字“〞〔选填“3〞或“15〞〕的接线柱相连．〔2〕闭合开关前，应将滑片 P置于端〔选填“A〞或“B〞〕．〔3〕假设要测量灯泡的额定功率，应移动滑片P，使电压表的示数为V，时记下电流表的示数．〔4〕根据实验数据画出 I﹣U图象，如图乙所示，那么小灯泡的额定功率是W．此时小灯泡的电阻为Ω．〔5〕结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法“探究电流与电压的关系〞？〔选填“能〞或“不能〞〕，其理由是．五、简答题〔共4分〕23．问题：简答：〔2〕问题：简答：．六、计算题〔第24小题6分，第25小题8分，第26小题10分，共24分〕24．，酒精的热值为3×107J/kg．求：〔1〕此过程中水吸收的热量；〔2〕酒精完全燃烧放出的热量；〔3〕酒精灯烧水时的热效率．25．电电压；〔2〕电流表A1的示数；〔3〕R2通电1min产生的热量；〔4〕电路中的总电阻．26．滑动变阻器R的最大阻值；〔2〕R0的阻值及电电压；〔3〕当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．2021-2021学年贵州省黔东南州九年级〔上〕期末物理试卷参考答案与试题解析一、选择题〔每题3分，共30分〕1．对于如图情境中热学知识的总结，以下说法正确的选项是〔〕A．热机利用机械能转化成内能工作B．海边昼夜温差小是因为水的比热容小C．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能D．试管内水蒸气将木塞冲出，水蒸气温度升高，其内能增加【分析】〔1〕热机是利用内能做功的机器；其能量转化形式是内能转化为机械能；〔2〕比热容是物质的特性，大局部物质的比热容不同，比热容大的物质在同样受冷或受热时，温度变化量小；〔3〕克服摩擦做功，内能转化为机械能；机械能时，内能减小，机械能增加，物体的机械运动情况发生变化．【解答】解：A、热机在工作时，内能转化为机械能；故A错误；B、水的比热容大，同样受冷或受热时温度变化小，所以海边昼夜温差小，故B错误；C、在滑梯上下滑时，摩擦生热，机械能转化成内能，是通过做功增加了物体的内能，故C正确；D、水蒸气将木塞冲出，气体膨胀对外做功，内能减小，温度降低，故D错误．应选C．【点评】此题考查学生对热机的能量转化、比热容的应用、物体内能的改变等知识的掌握情况，属于根底性考查，是学生应当掌握的识记性内容．2．以下图所示的物体中，全部是由绝缘材料制成的是〔〕A．B．电工手套C．照相机D．电池【分析】根据导体和绝缘体的定义和用途区别．很多都是导体；B、电工手套都是用橡胶做的，供电工师傅用，是为了防止触电；C、照相机里有很多元件都是导体，如相机的衔接处都有小螺丝，内部有电子电路，高端的相机机身会采用金属制成；D、电池的上段是一个铜帽，周身和底部是锌做的，铜和锌都是导体．应选B．【点评】导体和绝缘体在生活中有广泛的应用，因为导体和绝缘体导电能力有很大的差异，所以它们的用途是不同的．3．右图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V．那么选项中所示电路中，与之对应的是〔〕A．B．C．D．【分析】〔1〕家庭电路的电压是 220V，每盏灯的额定电压也是220V，灯泡只有在额定电压下工作时，才能正常发光；〔2〕开关与它控制的用电器串联，家庭电路中各用电器以及插座之间是并联的．【解答】解：A、三盏吊灯串联，不符合家庭电路电压的要求，该图错误；B、六盏吊灯并联，一个开关控制其中三条支路，符合要求，该图正确；要求，也不符合家庭电路电压的要求；D、同A一样，不符合要求．应选B．【点评】〔1〕家庭电路中各用电器是并联的，这是由家庭电路电压和用电器的额定电压决定的；〔2〕开关跟它所控制的用电器之间是串联的，否那么起不到控制作用．4．以下关于能量及其转化的说法正确的选项是〔〕A．物体匀速上升的过程中其机械能不变B．热机的四个冲程中做功冲程将机械能转化成内能C．给蓄电池充电将化学能转化成电能D．风力发电将风的动能转化成电能【分析】〔1〕物体由于运动而具有的能叫做动能，影响动能大小的因素有质量和速度；物体由于被举高而具有的能叫做重力势能，影响重力势能大小的因素是质量和高度；动能和势能统称为机械能；〔2〕热机的四个冲程中做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；〔3〕〔4〕判断清楚上述过程中消耗了哪种形式的能，进而又产生了哪种形式的能即可；【解答】解：A、物体匀速上升的过程中，其质量不变，速度不变，故动能不变；同时其质量不变，高度增加，故其重力势能增加，所以机械能变大，故错误；B、热机的四个冲程中做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能，故错误；C、给蓄电池充电，消耗电能，产生化学能，即将电能转化为化学能，故错误；D、风力发电将风的动能转化成电能，故正确；应选D．【点评】知道机械能大小的影响因素，并能准确的判断能量的转化是解决该题的关键．所示，据此判断以下说法正确的选项是〔〕A．乙的比热容大B．甲的比热容大C．甲、乙的比热容一样大D．条件缺乏，不能确定【分析】质量是1kg的某种物质温度升高1℃吸收的热量，叫做这种物质的比热；比热是物质的一种特性，同种物质〔状态一定〕比热相同；不同物质，比热一般不同．可根据公式Q吸=cm△t比拟物体比热的大小．【解答】解：由公式Q吸=cm△t变形得：c=；由题意和图可知，甲乙的质量和升高的温度相同，乙吸收的热量大于甲吸收的热量，因此由c=；可得，甲比乙的比热容小．应选A．【点评】知道公式Q吸=cm△t，找出两种液体的相同量和不同量，再进行有关量的比拟，并能从图中找出有用的信息．6．如下图，只闭合开关S时，两只电灯L2都不亮，同时闭合开关S和S1时，灯泡L2不亮，那么电路中可能出现的故障是〔L1和〕L1亮，A．灯L2开路C．灯L1短路D．灯L2短路L1开路B．灯【分析】当S1断开时，两灯是串联，当S1闭合时，L2被短路．在正常情况下，只闭合S时，两个灯应都亮，没有亮，说明有地方开路了．【解答】解：只闭合开关S时，两灯均不亮，说明有开路的地方，当同时闭合开关S和S1时，灯L1亮，L2不亮，说明是在L2灯处开路．应选B．【点评】此题考查了根据电灯的状态判断故障，开关S1与L2并联，当S1闭合时，是对用电器短路，此处的用电器将不工作．7．取两个相同的验电器甲和乙，使甲带电，乙不带电，用带绝缘柄的金属棒将甲和乙上的两金属球连接起，那么甲、乙金属箔张角的变化情况是〔〕A．甲和乙都不变B．甲变小，乙张开C．甲变大，乙不变D．甲闭合，乙张开【分析】〔1〕验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的；〔2〕甲带电，乙不带电，连接的瞬间，会发生电荷的转移．【解答】解：甲带电，乙不带电，用带绝缘手柄的金属棒将甲乙连接起，连接的瞬间，甲使乙带上电，乙的金属箔张开，甲带的电减少，金属箔片张角变小．应选B．【点评】验电器是利用同种电荷相互排斥的原理制成的，通过金属箔片的张角的大小可以确定其所带电荷的多少．8．如下图电路，当开关S闭合后，滑片P向右移动的过程中，以下说法正确的选项是〔〕A．电流表示数减小，电压表示数增大B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数不变D．电流表示数增大，电压表示数不变【分析】由电路图可知，R1与R2串联，电流表测R2支路的电流，电压表测电的电压．根据电的电压可知滑片移动时电压表V示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器的电流变化．【解答】解：由电路图可知，R1与R2串联，电流表测R2支路的电流，电压表测电的电压．因电电压不变，所以，滑片移动时，电压表V的示数不变，故AB错误；滑片P向右移动的过程中，接入电路中的电阻增大，因并联电路中各支路两端的电压相等，所以，由I=可知，通过R2的电流减小，即电流表的示数减小，故C正确，D错误．应选C．【点评】此题考查了电路的动态分析，涉及到滑动变阻器的变阻原理、欧姆定律、并联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是此题关键．9．如下图电路，两个灯泡L1、L2的额定电压相同，阻值分别为6Ω和10Ω，闭合开关后两灯均正常发光．那么以下说法正确的选项是〔〕A．通过两灯泡的电流I1：I2=3：5B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3D．灯泡L1比L2暗【分析】由电路图可知，两灯泡并联，根据并联电路的电压特点可知它们两端的电压关系，根据欧姆定律求出通过的电流之比，根据P=UI求出电功率之比，然后判断两灯泡的亮暗关系．【解答】解：由电路图可知，两灯泡并联，因并联电路中各支路两端的电压相等，所以，两灯泡两端的电压之比为1：1，故B错误；由I=可得，通过两灯泡的电流之比：== ==，故A错误；由P=UI可得，R1与R2的消耗的功率之比：==，故D正确；因灯泡的亮暗取决于实际功率的大小，所以，灯泡L1比L2亮，故D错误．应选C．【点评】此题考查了并联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小．10．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，以下说法中不正确的选项是〔〕A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为D．P在b端时，电阻R1的功率为【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．〔1〕由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电两端电压，由图乙所示图象读出电的电压；〔2〕根据图象读出R2=20Ω时电压表的示数，根据串联电路的电压特点求出当滑动变阻器R2的阻值为20Ω时滑动变阻器两端的电压，根据欧姆定律分别表示出电流，利用串联电路的电流特点建立等式即可求出定值电阻R1的阻值；〔3〕当滑片在a端时，电路中的电阻最小，电路的功率最大；再根据图象读出当滑动变阻器的滑片P在b端时电压表的示数，利用P=求出电路的最大功率和在b端时定值电阻R1的功率．【解答】解：由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．〔1〕由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电两端电压，由图乙所示图象可知，电电压U=6V，故A正确，不符合题意；〔2〕由图象可知，当滑动变阻器R2的阻值为20Ω时，电压表的示数为2V，故B不正确，符合题意；因串联电路中总电压等于各分电压之和，所以，当滑动变阻器R2的阻值为20Ω时，滑动变阻器两端的电压：U2=U﹣U1=6V﹣2V=4V，因串联电路中各处的电流相等，所以，由I=可得：= ，即=，解得：R1=10Ω；〔3〕当滑片在a端时，电路中的电阻最小，电路的功率最大，P大==，故C正确，不符合题意；当滑动变阻器的滑片P在b端时，电压表的示数为1V，那么定值电阻R1的功率：P1==，故D正确，不符合题意．应选B．【点评】此题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中读出滑动变阻器R2的阻值和对应电压表的示数．二、填空题〔每空1分，共18分〕11．我国家庭电路的电压为220V，对人体的平安电压是不高于36 V．家庭电路中用电器与电器之间的连接方式是并联，而用电器与开关之间是串联的．【分析】〔1〕对人体的平安电压是：不高于36V的电压；家庭电路的电压是220V．〔2〕并联电路中，用电器之间相互独立工作，互不影响；开关控制用电器，所以开关和用电器是串联的．【解答】解：在我国，家庭电路的电压是220伏，不高于36伏的电压对人体是平安的；家中电视机、电冰箱、电灯等用电器是互不影响的，所以它们之间的连接方式是并联的，但用电器的开关需要控制用电器，所以开关与用电器串联．故答案为：220；36；并；串．【点评】此题考查了一些生活中常见的电压值，家中用电器为了相互不影响而采用了并联的连接方式，属于根底知识．12．如图，某反恐小组的拆弹专家在撤除恐怖分子设置在飞机上的定时爆炸装置，如下图，为使爆炸装置停止工作，应剪断线a〔填“a〞或“b〞〕，撤除前起爆器上没有电流通过〔填“有〞或“没有〞〕【分析】根据电流的路径，判断a、b两段导线在电路变化中的连接情况，就可确定其在电路中发挥的作用．【解答】解：根据电路图可知，a局部是在干路上，是电流的必经之路，一旦断开，整个电路将不能接通，而b局部将起爆器短路，因此，为使其停止工作应剪断线a，撤除前起爆器上没有电流通过．故答案为：a；没有．【点评】此类题目是考查电路的三种状态的实际应用，要结合相关知识进行分析解答．13．盛夏时节，百花绽放．四溢的花香引了长喙天蛾，这说明花香分子在不停的做无规那么运动．【分析】由于构成物质的分子总在做永不停息的无规那么运动，当两种物质接触时，彼此进入地方，就产生了扩散现象；温度越高，分子的热运动越剧烈，扩散就越快．【解答】解：四溢的花香引了长喙天蛾采蜜，它们能闻到阵阵的花香，是由于花香分子在不停的做无规那么运动，扩散到空气之中．故答案为：不停的做无规那么运动．【点评】扩散现象不但说明了分子在不停地做无规那么运动，还表达了分子之间有间隙；分子的热运动与温度有关．14．有一种消毒柜，一是通过电能转化为内能，然后通过热传递〔选填：“做功〞或“热传递〞〕方式使餐具内能增加，温度升高，到达高温消毒的作用；二是这种消毒柜还可以发出人眼看不见的紫外线，也起到杀菌消毒作用．【分析】〔1〕改变物体内能有两种方式：做功和热传递；做功时发生了能量的转化，而热传递时发生了能量的转移；〔2〕紫外线可以杀死微生物；【解答】解：〔1〕消毒柜在工作时，电热丝加热温度升高，得到热风，是电能转化为内能的，然后把热量转移到餐具上使得餐具的温度升高，所以是通过热传递的方式改变了物体的内能；〔2〕紫外线可以杀死微生物，这种消毒柜工作时还会发出人眼看不见的紫外线起到消毒的作用．故答案为：热传递，紫外线．【点评】此题中消毒柜对餐具加热时只是发生了能量的转移而没有发生能量的转化．15．如下图为汽油机工作过程中某一冲程的示意图，此图是压缩冲程，有一种单缸汽油机在原有四冲程的根底上增加两个冲程，成为六冲程汽油机，也就是在原有四冲程汽油机完成排气冲程后向气缸内喷水，水在气缸内汽化成水蒸气，水蒸气膨胀对外做功，这种汽油机一个工作循环有六个冲程，做功2次，这种汽油机这样设计的目的是提高热机的效率〔节约能〕．【分析】①汽油机的一个工作循环由如下图的四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程；根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程．②六冲程汽油机，多了一个水蒸气对外膨胀做功的过程，充分利用了汽油机工作后的余热．【解答】解：①图中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程；②比原有的四冲程汽油机多做一次功，因此六冲程中共做功两次，因为是利用排气冲程后的余热，所以大大的提高了热机的效率，节约了能．故答案为：压缩；2；提高热机的效率〔节约能〕．【点评】此类属于信息题目，能够仔细阅读题目，理解其含义是解答此题的关键．16．如下图电能表的读数为kWh，接在该电能表后用电器同时工作的电功率最大不能超过4400W．600imp/kWh表示每消耗1kWh的电能，电能表的脉冲指示灯闪烁600次，假设3min该电能表的脉冲指示灯闪烁了 60次，在这一过程中用电器消耗的电能是×105J，用电器的实际电功率是2000W．【分析】〔1〕电能表的读数，注意最后一位是小数位，单位是kWh；〔2〕“220V10〔20〕A〞，电能表的标定电流为10A，平时工作允许通过的最大电流为20A，利用P=UI求电能表允许接入最大功率；〔3〕600imp/〔kWh〕表示电路中每消耗1kWh的电能，电能表指示灯闪烁600次；根据电能表指示灯闪烁的次数，计算用电器消耗的电能；知道消耗的电能和时间，根据P=求出用电器的实际功率．【解答】解：〔1〕如下图电能表的读数为；〔2〕由“220V10〔20〕A〞可知，平时工作允许通过的最大电流为20A，电能表允许接入最大功率：P=UI=220V×20A=4400W；〔3〕电能表指示灯闪烁了60次，消耗的电能为：W=60××105J，h，t=3min=用电器的实际功率：P===2kW=2000W．故答案为：；4400；×105；2000．【点评】此题考查了电能和电功率的计算，家庭电路中，让用电器单独接入电路，在一段时间内观察电能表指示灯闪烁的次数或铝盘转动的圈数，求出消耗的电能，求用电器的功率是常用的方法．17．如下图，电电压保持不变，R1=15Ω，R2=10Ω．当开关S1闭合、S2断开时，电流表示数为．那么当开关S1，S2都闭合时，电压表示数为9 V，电流表示数为A．【分析】当开关S1闭合、S2断开时，R2短路，只有R1工作，电流表测电路中的电流，根据欧姆定律求出电电压；开关S1、S2均闭合时，两电阻并联，电流表测干路电流，电压表测量电电压，根据并联电路的电压特点和欧姆定律求出各支路电流，再根据并联电路的电流特点求出电流表的示数．【解答】解：当开关S1闭合、S2断开时，R2短路，只有R1工作，电流表测电路中的电流，电电压：U=IR1×15Ω=9V．开关S1、S2均闭合时，两电阻并联，电流表测干路电流，电压表测量电电压，所以电压表示数为9V．并联电路电压相等，根据并联电路的电流特点可得，电流表示数：I′=I1+I2= + =+．故答案为：9，．【点评】此题主要考查了并联电路的特点以及欧姆定律的计算，关键是开关闭合、断开时对电路的区分和电流表所测电流的判断．三、作图题〔每题0分，共8分〕18．在“○〞处填入电流表或电压表的符号．〔2〕在图中电表旁标出代表该表正、负接线柱的“+〞，“﹣〞号．。
湖南省九年级物理(人教版)上册 第18章《电功率》期末复习题【含答案】
湖南省九年级物理（人教版）上学期期末复习：第18章《电功率》习题精选（1）一．选择题（共6小题）1．（古丈县期末）如图所示，电源电压为12V，当小灯泡正常发光时，电压表的示数为4V，电流表的示数为0.5A，则小灯泡的额定功率是（ ）A．2W B．3W C．4W D．8W2．（长沙期末）小辉想探究电流通过电阻时产生的热量与哪些因素有关，他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油阻值为5Ω和10Ω的电阻丝R1、R2，闭合开关一段时间后记录此时两个温度计的示数根据上述实验，下列说法中正确的（ ）A．此实验探究的是电流产生的热量与电压的关系B．此实验探究的是电流产生的热量与电流的关系C．此实验探究的是电流产生的热量与通电时间的关系D．此实验中用温度计示数变化的大小反映产生热量的多少3．（娄底期末）已知L与R的I﹣U图象如图所示，若将L与R串联在某电路中，用电压表测出R的两端电压为2V，此时L的电功率为（ ）A．0.5W B．1W C．0.1W D．0.4W4．（醴陵市期末）某家用电能表的有关参数如图所示，下列说法错误的是（ ）A ．该电能表的读数为9558.7kW •hB ．该电能表工作时电流不能超过5AC ．该电能表每小时最多转3000rD ．该电能表上用电器的总功率不能超过1.1kW5．（永定区期末）一幢楼的用电器全部使用时，电路中消耗的电功率是P ，串联在干路里的保险丝每分钟产生的热量是Q ，若只用部分用电器时，电路中消耗的电功率变成，这时保险丝每分钟产生的热量是P 2（ ）A ．B ．C ．QD ．2QQ 4Q 26．（大祥区期末）下列关于电功和电功率的说法正确的是（ ）A ．电流对电动机做了多少电功，就有多少电能转化为机械能B ．电功率是表示电流做功快慢的物理量C ．电能表是用来测量电功率的仪器D ．电功率越大，电流做的功也越多二．多选题（共1小题）7．（醴陵市期末）标有“6V6W ”的灯泡L 1和“6V3W ”的灯泡L 2，经实验测得它们的I ﹣U 特性曲线如图甲所示。
2020年人教版九上物理期末复习《内能》(含答案)
人教版九上期末复习《内能》一、选择题1.下列现象不能用分子动理论解释的是( )A.海绵很容易被压缩B.湿衣服在阳光下逐渐晒干C.春天,校园里花香扑鼻D.酒精和水混合后总体积变小2.关于温度、热量和内能,下列说法正确的是 ( )A.物体的内能增加,温度一定升高B.物体温度升高,一定吸收了热量C.物体温度降低,内能一定减少D.物体吸收了热量,温度一定升高3.下列四张图中利用热传递来改变物体内能的是（）A.钻木取火B.煤炉烧水C.压缩空气升温D.搓手取暖4.2005年10月17日，我国载人飞船“神舟”六号成功发射到太空，飞船在绕地球飞行近24h后，载人返回舱脱离飞船成功返回地球安全着陆，返回舱在穿越地球大气层疾速下降的过程中与空气剧烈摩擦，其表面温度急剧升高，这时返回舱的( )A.重力势能减少，机械能不变，内能增加B.重力势能减少，动能增加，机械能增加C.重力势能减少，机械能减少，内能增加D.重力势能减少，机械能减少，内能不变5.将冰块放在泡沫箱中可制成简易“冰箱”，把一瓶饮料放入“冰箱”后，冰块和饮料的温度随时间变化的曲线如图所示，在两物体温度达到相同之前，下列说法正确的是（）A.甲是冰块B.乙吸收热量C.甲内能增加D.乙内能减少6.夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图（图中箭头表示空气流动方向）合理的是（）A. B.C. D.7.如图所示的一次性使用医用口罩，由罩体、松紧和铝条组成佩戴时，罩体紧粘面部，松紧跨在两耳耳根后，用手指紧压铝条。
使口罩上端紧贴鼻梁。
然后向下拉伸口罩，覆盖鼻子、嘴巴，关于该口罩，以下说法中正确的是( )A.任何物质的分子都不能通过罩体B.压弯的铝条发生的是弹性形变C.松紧形变后会对耳根处产生弹力的作用D.松紧拉得越长，对耳根处的压强越小8.寒假，小明在漠北参加冬令营活动。
随行老师提出，在漠北这样温度低于0℃的环境里，若不提供热源加热，用什么办法可以让冰熔化。
九年级物理上学期期末试卷(含解析) 新人教版2 (3)

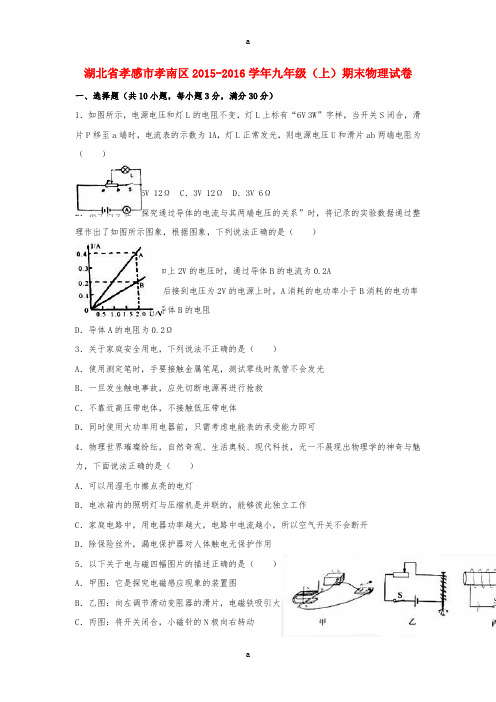

湖北省孝感市孝南区2015-2016学年九年级（上）期末物理试卷一、选择题（共10小题，每小题3分，满分30分）1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样，当开关S闭合，滑片P移至a端时，电流表的示数为1A，灯L正常发光，则电源电压U和滑片ab两端电阻为（）A．6V 6ΩB．6V 12ΩC．3V 12ΩD．3V 6Ω2．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示图象，根据图象，下列说法正确的是（）A．当在导体B的两端加上2V的电压时，通过导体B的电流为0.2AB．将A、B两导体串联后接到电压为2V的电源上时，A消耗的电功率小于B消耗的电功率C．导体A的电阻等于导体B的电阻D．导体A的电阻为0.2Ω3．关于家庭安全用电，下列说法不正确的是（）A．使用测定笔时，手要接触金属笔尾，测试零线时氖管不会发光B．一旦发生触电事故，应先切断电源再进行抢救C．不靠近高压带电体，不接触低压带电体D．同时使用大功率用电器前，只需考虑电能表的承受能力即可4．物理世界璀璨纷纭，自然奇观、生活奥秘、现代科技，无一不展现出物理学的神奇与魅力，下面说法正确的是（）A．可以用湿毛巾擦点亮的电灯B．电冰箱内的照明灯与压缩机是并联的，能够彼此独立工作C．家庭电路中，用电器功率越大，电路中电流越小，所以空气开关不会断开D．除保险丝外，漏电保护器对人体触电无保护作用5．以下关于电与磁四幅图片的描述正确的是（）A．甲图：它是探究电磁感应现象的装置图B．乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C．丙图：将开关闭合，小磁针的N极向右转动D．丁图：电磁继电器是利用电流的热效应来工作的6．下列说法正确的是（）A．地球上地磁场的北极是地理北极B．保险丝一般是用电阻小、熔点高的材料制成C．验电器的工作原理是同种电荷相互排斥D．电动机的工作原理是电流热效应7．把一只“220V60W”的灯泡接在110V的电路两端，假设灯丝电阻不变，则这盏灯实际电功率为（）A．30W B．60W C．15W D．120W8．将两只额定电压相同的甲、乙两灯并联后接到电路中，且电源电压等于两灯的额定电压，闭合开关后发现，甲灯比乙灯亮，这说明（）A．甲灯的功率一定比乙灯的小B．甲灯的电阻一定比乙灯的大C．通过甲灯的电流一定比乙灯的大D．甲灯两端电压一定比乙灯的大9．如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（）A．通过显示器的电流变大 B．R0两端的电压减小C．传感器两端的电压增大 D．电路的总功率增大10．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法正确的是（）A．开关S断开时，小灯泡L的电阻为0ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625WD．电阻R0的阻值为14Ω二、解答题（共6小题，满分40分）11．如图甲所示为伏安法测电阻的电路图，电源电压为6V．（1）如果实验操作中出现：电流表有示数，电压表示数是0的现象，其故障可能是______．A．电压表的量程选小了 B．电流表的正、负接线柱接反C．把滑动变阻器下端两接线柱连入电路 D．电阻R发生了短路（2）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数______（选填“变大”、“变小”或“不变”）．电流表示数______（选填“变大”、“变小”或“不变”）．（3）实验过程中，电流表和电压表的示数如图乙所示，则电流表的示数为______，电压表的示数为______，此时测得的R x=______Ω，电阻消耗的电功率为P=______W（4）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是______．12．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是______W，还可以得出：小灯泡的实际功率随实际电压的增大而______（选填“增大”、“减小”或“不变”）．小灯泡的实际电阻是随电流的增大而______（选填“增大”、“减小”或“不变”）（4）若实验时，小明改变滑动变阻器滑片的位置，测出三组小灯泡电压、电流数据，算出功率的平均值作为小灯泡的额定功率，请指出小明做法的错误之处______．13．小红利用图甲所示的电路探究电流与电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可得出结论：______．（2）在上述实验中，某同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻，改换成阻值为10Ω的电阻，请你指出他在操作中的错误：______；在读取电流表示数之前，他应进行的操作是：向______ 移动滑片，使电压表示数为2.5V．（3）若在实验过程中出现电流表示数为0，电压表的示数为6V，则电路出现的故障可能是______．（4）小红想将定值电阻换成小灯泡来探究电流与电压的关系，你认为她的实验方案可行吗？______（选填“可行”或“不可行”）．（5）根据如图丙所示的小磁针指向，画出通电螺线管的导线绕法．14．如图所示电路中，电源电压8V保持不变，求：（1）只闭合开关S1，电流表示数为0.2A，此时电路中的总电阻；（2）再闭合开关S2，电流表示数变化了0.3A，此时电流表的读数；（3）R1的阻值．15．小丽家新买了一台电热水器，如图是该热水器的一些技术参数．型号FED﹣H50额定电压220V最大水量50kg额定功率1500W她将水箱中装满初温为25℃的水，通电后正常工作一段时间，发现家中的电能表由如图1中的数据变为图2．请问：（1）这段时间里热水器消耗的电能是多少千瓦时？（2）该热水器工作了多长时间？（3）若该热水器的电热转化效率为84%，经过这段时间后水的温度升高了多少？[水的比热容为c水=4.2×103J/（kg•℃）]．16．如图是一种测量小汽车油箱内油量装置原理图，压力传感器R的电阻会随所受压力的大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里油的多少．若电源电压为6V，压力传感器R的上表面积为5cm2，压力传感器R的电阻与所受压力的关系如表所示．（汽油热值为q汽油=4.6×107J/kg，ρ汽油=0.7×103kg/m3，g=10N/kg）：压力F/N050100150200250300…电阻R/500380310245200170150…（1）当油与箱总重为600N时，压力传感器R受到的压强是多大？（2）若油箱内油为10kg时，汽油完全燃烧能放出的热量是多少？（3）如果空油箱的质量为6kg，油量表指针指向油量为2×10﹣2m3时，电路中电流是多少？2015-2016学年湖北省孝感市孝南区九年级（上）期末物理试卷参考答案与试题解析一、选择题（共10小题，每小题3分，满分30分）1．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样，当开关S闭合，滑片P移至a端时，电流表的示数为1A，灯L正常发光，则电源电压U和滑片ab两端电阻为（）A．6V 6ΩB．6V 12ΩC．3V 12ΩD．3V 6Ω【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】当开关S闭合，滑片P移至a端时，灯泡L与滑动变阻器的最大阻值并联，电流表测干路电流，根据并联电路的电压特点和灯泡正常发光时的电压等于额定电压确定电源的电压，根据P=UI求出通过灯泡的电流，根据并联电路的电流特点求出通过变阻器的电流，根据欧姆定律求出变阻器的最大阻值．【解答】解：当开关S闭合，滑片P移至a端时，灯泡L与滑动变阻器的最大阻值并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯L正常发光，所以，电源的电压U=U L=6V，故CD错误；由P=UI可得，通过灯泡的电流：I L===0.5A，因并联电路中干路电流等于各支路电流之和，所以，通过滑动变阻器的电流：I滑=I﹣I L=1A﹣0.5A=0.5A，由I=可得，滑动变阻器的最大阻值：R滑===12Ω，故A错误，B正确．故选B．【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等．2．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示图象，根据图象，下列说法正确的是（）A．当在导体B的两端加上2V的电压时，通过导体B的电流为0.2AB．将A、B两导体串联后接到电压为2V的电源上时，A消耗的电功率小于B消耗的电功率C．导体A的电阻等于导体B的电阻D．导体A的电阻为0.2Ω【考点】探究电流与电压、电阻的关系实验．【分析】（1）据图得出B 的电阻，而后据欧姆定律分析即可判断；（2）据图判断出AB两个导体的电阻，而后据串联电路电流相等，即据P=I2R分析即可判断；【解答】解：A、据图得出B 的电阻是R B===10Ω；故若在导体B的两端加上2V的电压时，通过导体B的电流为I===1.2A，故A错误；B、据图判断出A的电阻是：R A===5Ω；据A可知，其B 电阻是10Ω，当串联时，电流相等，据公式：P=I2R可知，电阻大的功率大，所以B的功率大于A 的功率，故B正确；C、据AB可知，B的电阻大于A的电阻，故C错误；D、据B可知，A 的电阻是5Ω，故D错误；故选B．【点评】图象中反映的是电流与电压的关系，都是正比例函数，通过两段导体的电流与电压成正比．当取相同的电压时，可以从图象中分别得到对应的电流，从而求出两导体的电阻．3．关于家庭安全用电，下列说法不正确的是（）A．使用测定笔时，手要接触金属笔尾，测试零线时氖管不会发光B．一旦发生触电事故，应先切断电源再进行抢救C．不靠近高压带电体，不接触低压带电体D．同时使用大功率用电器前，只需考虑电能表的承受能力即可【考点】安全用电原则．【分析】（1）测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线．（2）一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．（3）当人靠近到高压线一定距离时就会造成电弧触电或跨步电压触电，故要不靠近高压带电体；安全用电的原则：不接触低压带电体，不靠近高压带电体．（4）家庭电路电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．【解答】解：A、测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表明接触的是火线，不发光是零线，故A正确；B、一旦发生触电事故，应先切断电源再进行抢救，故B正确；C、安全用电的原则是不靠近高压带电体，不接触低压带电体，故C正确．D、当家庭电路中接入多个大功率的用电器时，除了考虑电能表，还应考虑导线，故D不正确．故选：D．【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电．4．物理世界璀璨纷纭，自然奇观、生活奥秘、现代科技，无一不展现出物理学的神奇与魅力，下面说法正确的是（）A．可以用湿毛巾擦点亮的电灯B．电冰箱内的照明灯与压缩机是并联的，能够彼此独立工作C．家庭电路中，用电器功率越大，电路中电流越小，所以空气开关不会断开D．除保险丝外，漏电保护器对人体触电无保护作用【考点】安全用电原则．【分析】不纯净的水是导体，水在人手和火线之间连通，会发生触电事故；并联电路中，各用电器可以独立工作，互不影响；家庭电路中，电流过大的原因：一是短路；二是用电器的总功率过大；正常情况下，用电器通过相线、中性线和供电系统中的电源构成闭合电路，不应该有电流流入大地，但是如果站在地上的人不小心接触了相线，电流经过人体（或其他导体）流入大地，这时总开关上的“漏电保护器”就会迅速切断电路，对人起到保护作用．【解答】解：A、湿毛巾的水份是导体，擦点亮的电灯容易发生触电事故，故A错误；B、因为压缩机和照明灯可以单独工作，互不影响，所以冰箱内的压缩机与照明灯的连接方式是并联，故B正确；C、家庭电路中，用电器功率越大，电路中电流越大，所以空气开关会断开，故B错误；D、漏电保护器对人体触电有保护作用，故D错误．故选：B．【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电．5．以下关于电与磁四幅图片的描述正确的是（）A．甲图：它是探究电磁感应现象的装置图B．乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C．丙图：将开关闭合，小磁针的N极向右转动D．丁图：电磁继电器是利用电流的热效应来工作的【考点】电磁感应；通电螺线管的磁场；影响电磁铁磁性强弱的因素；电磁继电器的组成、原理和特点．【分析】（1）闭合电路的一部分导体在磁场中切割磁感线运动，导体中有感应电流产生．（2）电磁铁的磁性强弱与电流大小和线圈的匝数有关．（3）据安培定则分析判断即可解决．（4）电磁继电器是利用电流的磁效应工作的．【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实验．故A错误．B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互排斥，故小磁针的N极向右转动，故C正确；D、电磁继电器是利用电流的磁效应来工作的，故D错误；故选C．【点评】电动机的原理图和发电机的原理图的重要区别：电动机的电路中有电源；发电机的电路中没有电源．6．下列说法正确的是（）A．地球上地磁场的北极是地理北极B．保险丝一般是用电阻小、熔点高的材料制成C．验电器的工作原理是同种电荷相互排斥D．电动机的工作原理是电流热效应【考点】地磁场；直流电动机的原理；验电器的原理及使用；熔断器的作用及保险丝的选择方法．【分析】①地磁场的南北极与地理南北极相反，且不重合．即：地磁南极在地理北极附近，地磁北极在地理南极附近．②保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．③验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．④电动机的原理是利用通电导体在磁场中受力转动的原理制成的．【解答】解：A、地磁北极在地理南极附近，地磁南极在地理北极附近．故A错误；B、保险丝是由电阻率大、熔点低的铅锑合金制成的．故B错误；C、验电器是利用同种电荷相互排斥的原理制成的；故C正确；D、电动机是利用通电导体在磁场中受力运动的原理制成的；故D错误．故选C．【点评】本题涉及多个知识点，要全面掌握基础知识，是中考的常见题型．7．把一只“220V60W”的灯泡接在110V的电路两端，假设灯丝电阻不变，则这盏灯实际电功率为（）A．30W B．60W C．15W D．120W【考点】实际功率．【分析】知道灯泡的额定电压和额定功率，根据P额=的变形公式R=求出灯丝的电阻，由于灯丝电阻不变，再根据为P实=求出实际电压下灯泡的电功率即为灯泡的实际功率．【解答】解：由P额=得灯丝的电阻R===Ω，则这盏灯实际电功率为P实===15W．故选：C．【点评】本题考查了电功率公式的灵活应用，要分清额定状态和实际状态下的相同量和不同量，如两状态下的电阻我们认为是不变的，而电压、电流是不一样的．8．将两只额定电压相同的甲、乙两灯并联后接到电路中，且电源电压等于两灯的额定电压，闭合开关后发现，甲灯比乙灯亮，这说明（）A．甲灯的功率一定比乙灯的小B．甲灯的电阻一定比乙灯的大C．通过甲灯的电流一定比乙灯的大D．甲灯两端电压一定比乙灯的大【考点】实际功率．【分析】灯泡的亮度由灯泡的实际功率决定，灯泡越亮，灯泡实际功率越大，由并联电路特点及电功率公式、欧姆定律分析答题．【解答】解：A、闭合开关发现甲灯比乙灯亮，说明甲灯的实际功率比乙灯的实际功率大，故A错误；B、两灯并联，它们两端电压U相等，由P=，可得，R=，已知P甲＞P乙，所以R甲＜R乙，故B错误；C、灯泡电压U相等，因为R甲＜R乙，所以由I=可知，I甲＞I乙，故C正确；D、并联电路电压相等，两盏白炽灯并联接入电路中，则两灯两端电压U相等，故D错误．故选C．【点评】灯泡亮度由灯泡的实际功率决定，应用电功率公式及并联电路特点、欧姆定律即可正确解题．9．如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（）A．通过显示器的电流变大 B．R0两端的电压减小C．传感器两端的电压增大 D．电路的总功率增大【考点】电路的动态分析；液体压强计算公式的应用；欧姆定律的应用；电功率的计算．【分析】在潜水器下潜过程中，压力传感器受到的压力变大，其电阻变小，根据欧姆定律可知电路中电流的变化和R0两端电压的变化，利用串联电路的电压特点可知传感器两端的电压变化，利用P=UI可知电路总功率的变化．【解答】解：由电路图可知，两电阻串联，电流表显示器串联在电路中，由p=ρgh可知，在潜水器下潜过程中，压力传感器受到的压力增大，因压力传感器的电阻随压力的增大而减小，所以，传感器的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，即通过显示器的电流增大，故A正确；由U=IR可知，R0两端的电压增大，故B错误；因串联电路中总电压等于各分电压之和，所以，传感器两端的电压减小，故C错误，由P=UI可知，电路的总功率增大，故D正确．故选AD．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是分析好在潜水器下潜过程中压力传感器受到压强的变化和其阻值的变化．10．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法正确的是（）A．开关S断开时，小灯泡L的电阻为0ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625WD．电阻R0的阻值为14Ω【考点】电功率的计算；欧姆定律的应用．【分析】A、当S断开时，灯泡两端的电压为0，由图甲可知电压为0时的电阻；B、当S闭合时，小灯泡恰好能正常发光，恰好正常发光的含义是灯泡两端的实际电压等于额定电压；C、由公式P=即可算出灯泡的额定功率；D、先根据公式I=算出串联电路的电流，然后根据串联电路电压规律算出电阻R0两端的电压，最后根据公式R=算出电阻R0的阻值．【解答】解：A、当S断开时，灯泡两端的电压为0，由图甲可知：当电压为0时，对应的电阻为2Ω，所以选项A是错误的；B、当S闭合时，小灯泡恰好能正常发光，此时灯泡两端的电压等于2.5V，由图甲可知：当电压为2.5V时，对应的电阻为10Ω，所以选项B是正确的；C、灯泡的额定功率：P==0.625W，所以选项C是正确的；D、电路中的电流：I===0.25A，R0两端的电压：U0=U﹣U L=6V﹣2.5V=3.5V，R0的电阻：R0===14Ω，所以选项D是正确的．故选 B、C、D．【点评】灯泡的电阻与灯泡的温度有关，而灯泡的温度与灯泡的电功率有关，电功率又与灯泡的实际电压有关，所以解答本题时一定要注意分析图甲．二、解答题（共6小题，满分40分）11．如图甲所示为伏安法测电阻的电路图，电源电压为6V．（1）如果实验操作中出现：电流表有示数，电压表示数是0的现象，其故障可能是 D ．A．电压表的量程选小了 B．电流表的正、负接线柱接反C．把滑动变阻器下端两接线柱连入电路 D．电阻R发生了短路（2）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数变小（选填“变大”、“变小”或“不变”）．电流表示数变小（选填“变大”、“变小”或“不变”）．（3）实验过程中，电流表和电压表的示数如图乙所示，则电流表的示数为0.5A ，电压表的示数为 2.5V ，此时测得的R x= 5 Ω，电阻消耗的电功率为P= 1.25 W（4）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是减小误差．【考点】伏安法测电阻的探究实验；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用．【分析】（1）电路的故障有两种：断路或短路，根据电压表和电流表的示数可做出判断；（2）根据电路中电阻的变化和欧姆定律作答；（3）根据电流表小量程和电压表大程读数，分别根据R=和P=UI求解；（4）多次测量取平均值可以减小误差．【解答】解：（1）电流表有示数，说明电路是通路，电压表示数为0，说明电压表并联的部分发生了短路，所以只有选项D电阻R x发生了短路符合题意；（2）将滑片P向右移动时，变阻器连入电路中的电阻变大，总电阻变大，根据欧姆定律，电流中电流I变小，待测电阻的电压U x=IR x变小；（3）图乙中电流表小量程分度值为0.02A，示数为0.5A；电压表大量程分度值为0.1V，示数为2.5V，R x=5Ω，其电功率大小P=UI=2.5V×0.5A=1.25W；（4）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是为了减小误差．故答案为：（1）D；（2）变小；变小；（3）0.5A；2.5V；5；1.25；（4）减小误差．【点评】本题用伏安法测电阻，考查故障的分析、对变化电路的讨论、电表的读数及电阻和电功率的计算及减小误差的方法，是中考的热点问题，要熟练掌握．12．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为 2.2 V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向 B （选填“A”或“B”）端移动，使电压表的示数为2.5V．（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是0.5 W，还可以得出：小灯泡的实际功率随实际电压的增大而增大（选填“增大”、“减小”或“不变”）．小灯泡的实际电阻是随电流的增大而增大（选填“增大”、“减小”或“不变”）。
2024年最新人教版九年级物理(上册)期末试卷及答案(各版本)
2024年最新人教版九年级物理(上册)期末试卷一、选择题（每题2分，共30分）1. 下列关于速度的说法，正确的是（）A. 速度是物体在单位时间内通过的路程B. 速度是物体在单位时间内移动的距离C. 速度是物体在单位时间内移动的位移D. 速度是物体在单位时间内移动的位移与时间的比值2. 下列关于加速度的说法，正确的是（）A. 加速度是物体速度的变化率B. 加速度是物体速度的变化量C. 加速度是物体速度的变化率与时间的比值D. 加速度是物体速度的变化量与时间的比值3. 下列关于牛顿第一定律的说法，正确的是（）A. 物体在没有受到外力作用时，将保持静止或匀速直线运动状态B. 物体在没有受到外力作用时，将保持静止或加速直线运动状态C. 物体在没有受到外力作用时，将保持静止或减速直线运动状态D. 物体在没有受到外力作用时，将保持静止或匀速圆周运动状态4. 下列关于牛顿第二定律的说法，正确的是（）A. 物体的加速度与作用在物体上的力成正比，与物体的质量成反比B. 物体的加速度与作用在物体上的力成正比，与物体的质量成正比C. 物体的加速度与作用在物体上的力成反比，与物体的质量成正比D. 物体的加速度与作用在物体上的力成反比，与物体的质量成反比5. 下列关于牛顿第三定律的说法，正确的是（）A. 作用力和反作用力作用在同一物体上B. 作用力和反作用力作用在不同的物体上C. 作用力和反作用力大小相等，方向相反D. 作用力和反作用力大小相等，方向相同6. 下列关于功的说法，正确的是（）A. 功是力对物体做功的大小B. 功是力对物体做功的速率C. 功是力对物体做功的位移D. 功是力对物体做功的位移与力的乘积7. 下列关于功率的说法，正确的是（）A. 功率是单位时间内做功的大小B. 功率是单位时间内做功的速率C. 功率是单位时间内做功的位移D. 功率是单位时间内做功的位移与力的乘积8. 下列关于热量的说法，正确的是（）A. 热量是物体吸收或放出的能量B. 热量是物体吸收或放出的热量C. 热量是物体吸收或放出的温度D. 热量是物体吸收或放出的温度变化9. 下列关于内能的说法，正确的是（）A. 内能是物体分子运动的能量B. 内能是物体分子间相互作用的能量C. 内能是物体分子运动的能量和分子间相互作用的能量之和D. 内能是物体分子运动的能量和分子间相互作用的能量之差10. 下列关于比热容的说法，正确的是（）A. 比热容是物体吸收或放出的热量与物体质量的比值B. 比热容是物体吸收或放出的热量与物体温度的比值C. 比热容是物体吸收或放出的热量与物体体积的比值D. 比热容是物体吸收或放出的热量与物体密度的比值11. 下列关于热传导的说法，正确的是（）A. 热传导是热量在物体内部传递的过程B. 热传导是热量在物体表面传递的过程C. 热传导是热量在物体外部传递的过程D. 热传导是热量在物体之间传递的过程12. 下列关于热对流的说法，正确的是（）A. 热对流是热量在物体内部传递的过程B. 热对流是热量在物体表面传递的过程C. 热对流是热量在物体外部传递的过程D. 热对流是热量在物体之间传递的过程13. 下列关于热辐射的说法，正确的是（）A. 热辐射是热量在物体内部传递的过程B. 热辐射是热量在物体表面传递的过程C. 热辐射是热量在物体外部传递的过程D. 热辐射是热量在物体之间传递的过程14. 下列关于热机效率的说法，正确的是（）A. 热机效率是热机做功的功率与热机吸收的热量之比B. 热机效率是热机做功的功率与热机放出的热量之比C. 热机效率是热机做功的功率与热机吸收的热量与放出的热量之和之比D. 热机效率是热机做功的功率与热机吸收的热量与放出的热量之差之比15. 下列关于光的说法，正确的是（）A. 光是电磁波的一种B. 光是声波的一种C. 光是机械波的一种D. 光是水波的一种16. 下列关于光的传播速度的说法，正确的是（）A. 光在真空中的传播速度是最快的B. 光在空气中的传播速度是最快的C. 光在水中的传播速度是最快的D. 光在玻璃中的传播速度是最快的17. 下列关于光的折射的说法，正确的是（）A. 光从一种介质进入另一种介质时，传播方向会发生改变B. 光从一种介质进入另一种介质时，传播方向不会发生改变C. 光从一种介质进入另一种介质时，传播速度会发生改变D. 光从一种介质进入另一种介质时，传播速度不会发生改变18. 下列关于光的反射的说法，正确的是（）A. 光线入射到光滑表面时，会发生反射B. 光线入射到粗糙表面时，会发生反射C. 光线入射到透明表面时，会发生反射D. 光线入射到不透明表面时，会发生反射19. 下列关于光的衍射的说法，正确的是（）A. 光线通过狭缝时，会发生衍射现象B. 光线通过小孔时，会发生衍射现象C. 光线通过凸透镜时，会发生衍射现象D. 光线通过凹透镜时，会发生衍射现象20. 下列关于光的干涉的说法，正确的是（）A. 光线相遇时，会发生干涉现象B. 光线相离时，会发生干涉现象C. 光线相交时，会发生干涉现象D. 光线相切时，会发生干涉现象二、填空题（每空1分，共20分）21. 物体在单位时间内通过的路程与时间的比值称为_________。
九年级物理上学期期末试卷(含解析) 新人教版111

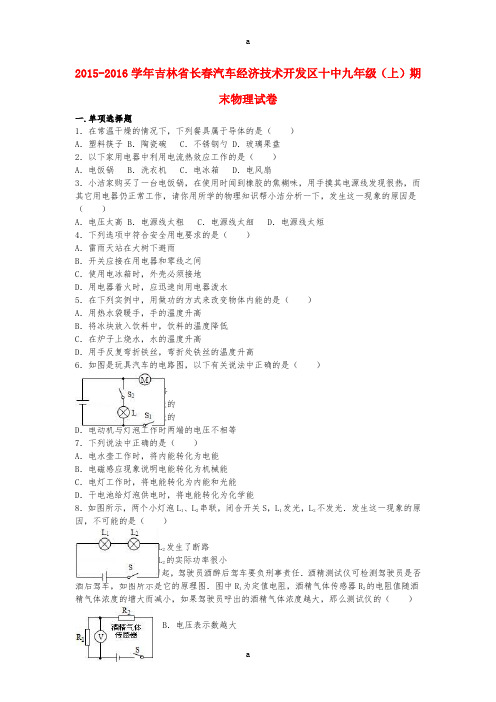

2015-2016学年吉林省长春汽车经济技术开发区十中九年级（上）期末物理试卷一.单项选择题1．在常温干燥的情况下，下列餐具属于导体的是（）A．塑料筷子 B．陶瓷碗C．不锈钢勺 D．玻璃果盘2．以下家用电器中利用电流热效应工作的是（）A．电饭锅B．洗衣机C．电冰箱D．电风扇3．小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是（）A．电压太高 B．电源线太粗C．电源线太细D．电源线太短4．下列选项中符合安全用电要求的是（）A．雷雨天站在大树下避雨B．开关应接在用电器和零线之间C．使用电冰箱时，外壳必须接地D．用电器着火时，应迅速向用电器泼水5．在下列实例中，用做功的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高6．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡是并联的D．电动机与灯泡工作时两端的电压不相等7．下列说法中正确的是（）A．电水壶工作时，将内能转化为电能B．电磁感应现象说明电能转化为机械能C．电灯工作时，将电能转化为内能和光能D．干电池给灯泡供电时，将电能转化为化学能8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A．电源电压较低 B．L2发生了断路C．L2发生了短路 D．L2的实际功率很小9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图．图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小 D．传感器两端的电压越大10．在某一温度下，甲、乙两电阻的电流与电压的关系如图所示．由图可知，将甲、乙并联后接在电压为3V的电源两端，则电路消耗的总功率为（）A．2.7W B．0.9W C．1.8W D．0.6W二.填空题11．收音机、电视机、手机都是利用波进行远程信息传递的．12．给汽车加油时，能闻到汽油味，这是现象；汽车发动机用水作冷却剂，这是利用了水的大的性质．13．如图所示，用餐巾纸摩擦吸管可以使其带电，这是现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是（选填“同种”或“异种”）电荷．14．改装电路时不小心使火线和零线直接连通会造成，导致电路中的非常大，产生大量的热，使导线的温度升高，很容易造成火灾．15．如图，要改变通电导体ab在磁场中受力方向，你可以对调或对调．16．家庭中测量所用电能多少的仪器是表，当标有“220V 11W”字样的节能灯正常工作时，两端的电压为伏，通过的电流为安．三.计算题17．如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）电阻R2的功率．18．如图所示的电路中，电源电压U=3V，R1=2Ω闭合开关后，电流表读数为0.5A，求：（1）R2的阻值；（2）R1在1min内产生的热量．19．请按要求作图：（1）如图（1）所示，标出螺线管的N极和磁感线A的方向．（2）如图（2）所示，请正确连接下列家庭电路．（3）在图（3）所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．20．小涵同学利用如图所示装置研究电和磁的关系，请仔细观察图中的装置、操作和现象，然后归纳结论：（1）比较甲和乙可知：；（2）比较可知：电流的磁场方向与电流方向有关．21．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．加热时间/min01234甲的温度/℃3034384246乙的温度/℃1018263442（1）实验中应量取质量的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热．当它们吸收相同热量时，通过比较来判断吸热能力的强弱．（2）通过实验，记录数据如表格所示．从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲Q乙．（3）分析实验数据可知物质的吸热能力强．22．在探究“电流与电压的关系”实验中，获取到表中的数据．（1）根据表格中的实验数据，你能得出的结论是：导体的电阻一定时，通过导体的电流与导体两端的电压成；（2）此实验中，不能用小灯泡代替定值电阻进行探究，理由是．（3）此实验可以测电阻，最后要利用多组实验数据求电阻的平均值，其目的是为了．实验次数12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5 23．小华用电压表、电流表、滑动变阻器、导线、开关、及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率．（1）小华连接好图甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是．（2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，此时通过小灯泡L的电流为A；小灯泡L的额定功率为W．24．如图甲和乙是研究“电热大小与哪些因素有关”的实验装置．通电后，若要比较电阻丝产生热量的多与少，只需比较与之相连的U型管中．甲是探究电热与关系的实验装置．乙是探究电热与关系的实验装置．25．为了探究“感应电流产生的条件”，小明将铁架台、导体AB、小量程电流表、蹄形磁体、开关和若干导线按图连接．（1）小明刚安装好实验器材，就立即观察电流表，发现指针没有发生偏转，于是他左右移动导体AB，发现电流表的指针发生了摆动，此时相当于电路中的电源．（2）小明又沿多个不同方向来回移动导体AB，均发现电流表的指针发生了摆动．（3）经历了以上的探究，小明便得出了感应电流的产生条件为：闭合电路的一部分导体在磁场中运动．你认为小明的结论（选填“是正确的”、“不够准确”），为了验证你的这一判断，你应该怎样做？．26．用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，在生产与生活中得到广泛应用，图甲中手电筒的发光元件就是LED灯，图乙是一个定值电阻R和手电筒中一个LED灯的电流与其两端电压关系的图象．（1）观察图象可知，通过LED灯的电流与LED灯两端的电压（选填“成”、“不成”）正比，R的阻值为Ω．（2）当把LED灯与R串联按图丙接入电路时，R的电功率为0.08W．求此时R中的电流A 和电路的总功率W．2015-2016学年吉林省长春汽车经济技术开发区十中九年级（上）期末物理试卷参考答案与试题解析一.单项选择题1．在常温干燥的情况下，下列餐具属于导体的是（）A．塑料筷子 B．陶瓷碗C．不锈钢勺 D．玻璃果盘【考点】导体．【分析】根据常见的导体和绝缘体进行判断．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等．【解答】解：塑料筷子、陶瓷碗、玻璃果盘都不容易导电，属于绝缘体；不锈钢汤匙是金属制品，是导体．故选C．2．以下家用电器中利用电流热效应工作的是（）A．电饭锅B．洗衣机C．电冰箱D．电风扇【考点】电流的热效应、化学效应和磁效应．【分析】要解答本题需掌握：电流的热效应就是把电能转化为内能．【解答】解：洗衣机、电冰箱、电风扇主要是把电能转化为机械能；只有电饭煲是把电能转化为内能，是利用电流的热效应．故选A．3．小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是（）A．电压太高 B．电源线太粗C．电源线太细D．电源线太短【考点】焦耳定律．【分析】电饭锅与电源线串联，流过它们的电流相等，电源线很热，说明电源线电阻产生的热量多，电阻大，根据影响电阻大小的因素分析原因．【解答】解：电饭锅与电源线串联，流过它们的电流I相等，电源线很热，说明电源线电阻产生的热量多，电源线电阻比较大．导体的电阻与导体材料、导体长度、导体横截面积有关，电饭锅电源线的材料、长度一定，电阻较大，是因为电源线横截面积太小，电源线太细造成的．故选C．4．下列选项中符合安全用电要求的是（）A．雷雨天站在大树下避雨B．开关应接在用电器和零线之间C．使用电冰箱时，外壳必须接地D．用电器着火时，应迅速向用电器泼水【考点】安全用电原则．【分析】①发生雷雨时，雷电可以沿着高大的树木、建筑物进入地下；②开关与电灯串联，并且接在火线上；③用电器的金属外壳必须接地；④电器着火时，要先切断电源，再救火．【解答】解：A、在大树下避雨，雷电容易接触高的物体，把电流引向人体，发生雷击现象．此选项错误；B、控制电灯的开关与电灯串联，并接在火线和电灯之间．此选项错误；C、电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故．此选项正确；D、用电器着火时，要先切断电源，再救火，若直接用水泼易引发触电．此选项错误．故选C．5．在下列实例中，用做功的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高【考点】做功改变物体内能．【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；B、将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意；C、在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；D、用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意．故选D．6．如图是玩具汽车的电路图，以下有关说法中正确的是（）A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡是并联的D．电动机与灯泡工作时两端的电压不相等【考点】电路的基本连接方式．【分析】根据电路图可知，电动机和小灯泡并联，开关S2控制小灯泡，开关S1控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．【解答】解：（1）开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故A 错误；（2）两开关闭合时电动机和小灯泡并联，故B错误，C正确；（3）电动机与灯泡工作时两者并联，因为并联电路各支路两端电压都相等，因此电动机与小灯泡工作时两端的电压相等，故D错误；故选C．7．下列说法中正确的是（）A．电水壶工作时，将内能转化为电能B．电磁感应现象说明电能转化为机械能C．电灯工作时，将电能转化为内能和光能D．干电池给灯泡供电时，将电能转化为化学能【考点】能量的相互转化．【分析】要判断能量转化的问题，主要看它消耗什么能量，产生什么能量，因为总是消耗的能量转化为了产生的能量．【解答】解：A、电水壶属于电热器，工作时，将电能转化为内能，故A错误；B、电磁感应现象是消耗机械能，获得电能，因此是机械能转化为电能，故B错误；C、电灯工作时，将电能转化为内能和光能，故C正确；D、干电池给灯泡供电时，将化学能转化为电能，故D错误．故选C．8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A．电源电压较低 B．L2发生了断路C．L2发生了短路 D．L2的实际功率很小【考点】电路的三种状态．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．9．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图．图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小 D．传感器两端的电压越大【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【分析】从电路图可知，电阻R1R2串联，电压表测量R1两端的电压，酒精气体浓度越大，酒精气体传感器R2的电阻越小，根据欧姆定律可知，电路电流越大，根据公式U=IR可知R1两端的电压的变化．【解答】解：酒精气体浓度越大，酒精气体传感器R2的电阻越小，电路电流越大，根据公式U=IR可知R1两端的电压越大，所以电压表示数越大．故选B．10．在某一温度下，甲、乙两电阻的电流与电压的关系如图所示．由图可知，将甲、乙并联后接在电压为3V的电源两端，则电路消耗的总功率为（）A．2.7W B．0.9W C．1.8W D．0.6W【考点】电功率与电压、电流的关系．【分析】根据并联电路电压特点可知两电阻并联时两端的电压，再根据图象读出对应的电流，根据并联电路的电流特点求出干路电流．由P=UI可得总功率．【解答】解：甲、乙并联后接在电压为3V的电源两端时，U=U甲=U乙=3V，由图象可知，I甲=0.3A，I乙=0.6A，干路电流I=I甲+I乙=0.3A+0.6A=0.9A．则总功率P=UI=3V×0.9A=2.7W．故选A．二.填空题11．收音机、电视机、手机都是利用电磁波进行远程信息传递的．【考点】电磁波的传播．【分析】广播、电视和移动通信都是利用电磁波来传递信息的．【解答】解：手机属于移动电话，它既是电磁波发射台也是电磁波接受台，所以是利用电磁波来传递信息的；收音机、电视机能接收电磁波信号，它们也是利用电磁波传递信息的．故答案为：电磁．12．给汽车加油时，能闻到汽油味，这是扩散现象；汽车发动机用水作冷却剂，这是利用了水的比热容大的性质．【考点】扩散现象；水的比热容的特点及应用．【分析】一切物质的分子都在不停地做无规则运动，分子的这种运动属于扩散；比热容大的物质，同样条件，吸热或者放热多．【解答】解：闻到汽油味，是汽油分子运动到空气中，这是扩散现象，说明分子在做不停息的无规则运动；因为水的比热容大，和同样质量的其它物质相比，升高相同的温度，水从发动机吸热多，冷却效果好．故答案为：扩散；比热容．13．如图所示，用餐巾纸摩擦吸管可以使其带电，这是摩擦起电现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是同种（选填“同种”或“异种”）电荷．【考点】电荷间的相互作用规律．【分析】（1）用摩擦的方法使得物体带电，该现象称为摩擦起电现象；（2）电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引．【解答】解：如图所示，用餐巾纸摩擦吸管可以使其带电，这是摩擦起电现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是同种电荷．故答案为：摩擦起电；同种．14．改装电路时不小心使火线和零线直接连通会造成短路，导致电路中的电流非常大，产生大量的热，使导线的温度升高，很容易造成火灾．【考点】焦耳定律．【分析】导线的电阻很小，根据欧姆定律解释短路时电流非常大的原因，根据焦耳定律解释很容易造成火灾的原因．【解答】解：根据I=可知，短路时，火线与零线直接接触，电路中只有导线，导线的电阻很小，电源电压不变，所以电路中的电流非常大；根据Q=I2Rt可知，在电阻和通电时间一定时，导线上的电流越大，产生的电热越多，使得导线的温度急剧升高，很容易造成火灾．故答案为：短路；电流．15．如图，要改变通电导体ab在磁场中受力方向，你可以对调磁极或对调电源正负极．【考点】磁场对通电导线的作用．【分析】要解决此题，需要知道通电导体在磁场中受力的作用，受力方向与电流方向和磁场方向有关．【解答】解：通电导体在磁场中的受力方向与磁场和电流方向有关，只改变电流方向或只改变磁场方向都可改变通电导体在磁场中的受力方向．故如图，要改变通电导体ab在磁场中受力方向，你可以对调磁极或对调电源正负极；故答案为：磁极；电源正负极．16．家庭中测量所用电能多少的仪器是电能表，当标有“220V 11W”字样的节能灯正常工作时，两端的电压为220 伏，通过的电流为0.05 安．【考点】电功率与电压、电流的关系．【分析】电能表是用来测量电功的仪表，由灯泡的铭牌可知额定电压和额定功率，正常工作时的功率和额定功率相等，根据P=UI求出正常工作时的电流．【解答】解：家庭中测量所用电能多少的仪器是电能表；由灯泡的铭牌可知，灯泡的额定电压电压为220V，额定功率为11W，由P=UI可得，正常工作时的电流：I===0.05A．故答案为：电能；220；0.05．三.计算题17．如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）电阻R2的功率．【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流．（1）根据并联电路的电压特点和欧姆定律求出电源的电压；（2）根据P=UI求出R2的电功率．【解答】解：由电路图可知，两电阻并联，电流表A测R1支路的电流．（1）由于并联电路中各支路两端的电压相等，则根据欧姆定律可得：电源的电压U=U2=U1=I1R1=0.3A×20Ω=6V；（2）R2的电功率：P2===1.2W．答：（1）电源电压为6V；（2）R2的电功率为1.2W．18．如图所示的电路中，电源电压U=3V，R1=2Ω闭合开关后，电流表读数为0.5A，求：（1）R2的阻值；（2）R1在1min内产生的热量．【考点】欧姆定律的应用；焦耳定律的计算公式及其应用．【分析】（1）由串联电路特点与欧姆定律可以求出R2的阻值；（2）应用焦耳定律可以求出R1在1min内产生的热量．【解答】解：（1）由I=可知，总电阻R===6Ω；根据串联电路的总电阻等于各电阻之和可知：电阻R2的阻值：R2=R﹣R1=6Ω﹣2Ω=4Ω；（2）R1在t=1min=60s内产生的热量：Q=I2R1t=（0.5A）2×2Ω×60s=30J；答：（1）30JR2的阻值是4Ω；（2）R1在1min内产生的热量是30J．19．请按要求作图：（1）如图（1）所示，标出螺线管的N极和磁感线A的方向．（2）如图（2）所示，请正确连接下列家庭电路．（3）在图（3）所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．【考点】通电螺线管的磁场；磁感线及其特点；实物的电路连接；家庭电路的连接．【分析】（1）由电源方向可知电流方向，由安培定则可判出磁极方向及磁感线方向，再在图中标出即可．（2）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．（3）电键S闭合后，电压表测量灯泡两端电压，向右移动滑动变阻器的滑片时，小灯泡变亮说明电路电流变大，即滑动变阻器接入电路的电阻减小，因此滑片向左移动滑动变阻器接入电路的电阻减小，再按一上一下的原则串联在电路中．【解答】解：（1）电源左侧为正极，则电流由左侧流入，根据安培定则：用右手握住螺线管，使四指所指的方向为电流的方向，则大拇指所指的右侧为N极，左侧为S极，外部磁感线由N指向S．如图所示：（2）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．上孔接地线；左孔接零线；右孔接火线．如图所示：（3）灯泡与滑动变阻器串联，滑片向左端移动，滑动变阻器接入电路的电阻变小，灯泡变亮，故将右上接线柱与开关右接线柱相连，并将电压表并联在灯泡两端；如下图所示：20．小涵同学利用如图所示装置研究电和磁的关系，请仔细观察图中的装置、操作和现象，然后归纳结论：（1）比较甲和乙可知：通电导体周围存在磁场；（2）比较甲和丙可知：电流的磁场方向与电流方向有关．【考点】通电直导线周围的磁场．【分析】（1）甲和乙中的变化主要在于电池是否触接与电磁针是否发生偏转；（2）图中只有甲和丙中有电流，而乙中没有电流，再看电流方向与小磁针偏转方向的关系．【解答】解：（1）甲图中有电流，小磁针发生了偏转，乙图中无电流，小磁针未偏转，因此可知：通电导体周围存在磁场；（2）甲和丙中都有电流通过，但电流方向相反，同时小磁针偏转的方向也相反，因此这两图的比较可得出电流的磁场方向与电流方向有关的结论．故答案为：（1）通电导体周围存在磁场；（2）甲和丙．21．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．加热时间/min01234甲的温度/℃3034384246乙的温度/℃1018263442（1）实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热．当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱．（2）通过实验，记录数据如表格所示．从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲小于Q乙．（3）分析实验数据可知甲物质的吸热能力强．【考点】探究比热容的实验．【分析】比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答题；用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体升高相同的温度，吸收的热量越多，液体吸热能力越强．【解答】解：（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热．当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱．（2）由表中实验数据可知，从开始加热到42℃，液体升高相同的温度，甲需要的加热时间短，乙需要的加热时间长，甲吸收的热量小于与乙吸收的热量．（3）由表中实验数据可知，质量相同的甲、乙两种液体吸收相同热量，甲升高温度小于乙升高温度，所以甲物质的吸热能力强．故答案为：（1）相同；升高的温度；（2）小于；（3）甲．22．在探究“电流与电压的关系”实验中，获取到表中的数据．（1）根据表格中的实验数据，你能得出的结论是：导体的电阻一定时，通过导体的电流与导体两端的电压成正比；（2）此实验中，不能用小灯泡代替定值电阻进行探究，理由是灯泡的电阻受温度影响．（3）此实验可以测电阻，最后要利用多组实验数据求电阻的平均值，其目的是为了减小误差．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 2016-2017学年贵州省安顺市紫云县九年级（上）期末物理复习卷 一、选择题 1．下列用品中，通常情况下属于绝缘体的是（ ） A．铁钉子 B．塑料笔杆 C．不锈钢勺 D．铁质炒菜锅 2．下列现象与分子热运动有关的是（ ） A．春天，百花争艳 B．夏天，波光粼粼 C．秋天，丹桂飘香 D．冬天，大雪纷飞 3．如图所示的四个电路中，闭合开关S，三盏灯为并联关系的是（ ）
A． B． C． D． 4．如图所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮．在以下四种接法中，可能实现上述要求的是（ ）
A． B． C． D． 5．如图所示的电路图中，开关S闭合后能用电压表正确测出灯L2两端电压的是（ ） A． B． C．
D． 6．灯L1标有“10V﹣5W”字样，灯L2标有“20V﹣5W”字样，它们串联在电压为30V的电路中，下列说法正确的是（ ） A．L1实际功率大 B．L2实际功率大 C．两灯亮度相同 D．两灯正常发光 7．关于电功和电功率，下列说法中正确的是（ ） A．电功率是表示电流做功多少的物理量 B．电流通过用电器所做的电功越多，这个用电器的电功率一定越大 C．额定功率越大的用电器，正常工作时电流通过它所做的电功一定越多 D．用电器工作过程中的实际电功率可能小于它的额定功率 8．如图所示电路中，电源两端电压的电压不变，闭合开关S后，滑动变阻器的滑片P从a端向b端滑动的过程中（ ） 2
A．电流表、电压表的示数都减小 B．电流表、电压表的示数都增大 C．电流表的示数增大、电压表的示数减小 D．电流表的示数减小、电压表的示数增大 9．定值电阻R1和R2的阻值之比为5：2，将它们以某种方式连接在电源两端，下列说法中正确的是（ ） A．若电阻R1和R2串联，则它们的电功率之比为5：2 B．若电阻R1和R2串联，则它们两端的电压之比为2：5 C．若电阻R1和R2并联，则它们的电功率之比为5：2 D．若电阻R1和R2并联，则通过它们的电流之比为5：2 10．小明按照如图所示电路图连接电路，闭合开关S后，发现两只灯泡都不亮，且电流表的示数为零，电压表的示数接近电源两端的电压．若电路中只有一处故障，则这个故障可能是（ ）
A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路 二、填空题 11．给汽车加油时，能闻到汽油味，这是 现象；汽车发动机用水作冷却剂，这是利用了水的 大的性质． 12．质量为2kg的某种物质温度从20℃升高到40℃，吸收的热量是1.88×104J，该物质的比热容是 J/（kg•℃），如果不考虑热量损失，需要完全燃烧 kg干木柴来获取热量．（q
木柴=1.2×107J/kg） 13．如图为我市某中学生在物理课外活动中制作的小船．它是利用燃烧的蜡烛加热易拉罐中的水来推动其前进的．易拉罐中的水是通过 来增大内能的，当水 时产生大量的蒸汽从小孔中冲出，小船就能够向前运动，小船就能够向前运动，此时 能转化为 能．
14．我国家庭电路的电压值为 伏． 15．将阻值分别为30Ω和20Ω的两个定值电阻串联起来，它们的等效电阻是 Ω． 16．一个阻值恒为10Ω的电热丝接入某电路中，通过它的电流为1A，通电10s它产生的热量为 J． 17．一个额定功率为40W的灯泡，连续正常工作100h，灯泡需耗电 kW•h． 3
18．甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”．现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为 V．
三、实验探究 19．在“探究电流通过导体产生的热量与电阻大小是否有关”的实验中，两阻值分别为R和2R的电阻丝浸在质量和初温相同的煤油中，每一烧瓶里各插入一支温度计，如图所示． （1）电流通过导体产生的热量不易直接观察，本实验中通过观察 （选“加热时间”或“温度计示数变化”）电流产生的热量多少； （2）上述实验中采用这种电路连接方式的目的是 ． （3）如果R1中的温度计示数小于R2的示数，则可以得出的结论是： ． （4）本实验中采用的研究方法是控制变量法和 ．
20．探究电流与电压、电阻的关系： [猜想] ①导体的电阻一定时，通过导体的电流与其两端电压成正比． ②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比． ③导体两端的电压一定时，通过导体的电流与导体的电阻成反比． [实验器材] 电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω，2A和50Ω，1A），导线若干． [实验过程] （1）据如图所示实物图在虚线框内画出电路图．
（2）小明正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误可能是 ． （3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一，分析数据可得出猜想 是正确的（填序号），小明实验时选择的电阻是 Ω． 表一 电压U/V 1.2 1.6 2.0 2.4 2.8 电流I/A 0.12 0.16 0.20 0.24 0.28 表二 电阻R/Ω 5 10 15 4
电流I/A 0.30 0.15 0.10 （4）小红在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据．分析数据得出，猜想③是正确的．实验中，小红多次移动滑动变阻器滑片的目的是 ．小红实验时选择的滑动变阻器规格是 ． 21．在“探究串联电路特点”的实验中，小明和小红按照如图所示的电路图分别连接实物电路． （1）小明刚连完最后一根导线，两灯就亮了，则小明在实验过程中的操作不当之处是 ． （2）小红所连接的电路中，灯L1亮，但灯L2不亮．小红猜想灯L2不亮的原因可能是： ①灯L2出现了短路；②灯L2断路． 为验证她的猜想是否正确，小红把灯L2从灯座上拧下来后，发现灯L1仍发光，则她的猜想 是合理的．
四、计算题 22．如图所示电路中，电源两端的电压为6V，且保持不变，定值电阻R1、R2的阻值不随温度变化．电阻R1=5Ω，滑动变阻器的最大阻值为R3．闭合开关S、S1，断开开关S2，将滑动变阻器的滑片P移到b端，电阻R1两端电压U1=1.2V． （1）求通过滑动变阻器的电流大小； （2）求滑动变阻器的最大阻值； （3）当开关S、S1和S2都闭合时，将滑动变阻器滑片P移动到a端，测得干路电流为1.5A，求电阻R2的阻值．
23．如图所示，电源电压恒定，定值电阻R2=25Ω，滑动变阻器R0上标有“50Ω，0.5A”的字样，电流表A的量程为0～0.6A，电压表V的量程为0～3V．当开关S打到1位置且变阻器接入电路阻值为10Ω时，电流表的示数 为0.15A；当开关S打到2位置且滑片P在中点时，电流表示数为0.12A，求： （1）电源电压U； （2）定值电阻R1的阻值； （3）当开关S打到2位置时，在确保电路元件安全的前提下，电路的最小电功率是多少？ 5 6
2016-2017学年贵州省安顺市紫云县九年级（上）期末物理复习卷 参考答案与试题解析
一、选择题 1．下列用品中，通常情况下属于绝缘体的是（ ） A．铁钉子 B．塑料笔杆 C．不锈钢勺 D．铁质炒菜锅 【考点】绝缘体． 【分析】根据常见的导体和绝缘体进行判断． 常见的导体：人体、大地、金属、石墨、酸碱盐的水溶液等． 常见的绝缘体：橡胶、塑料、玻璃、陶瓷、油、空气等． 【解答】解：铁钉子、不锈钢勺、铁质炒菜锅都属于导体，塑料笔杆属于绝缘体． 故选B．
2．下列现象与分子热运动有关的是（ ） A．春天，百花争艳 B．夏天，波光粼粼 C．秋天，丹桂飘香 D．冬天，大雪纷飞 【考点】分子的运动． 【分析】分子运动是肉眼看不见分子的运动，机械运动是宏观物体的运动．分子运动，即扩散现象是肉眼看不见的，在不知不觉中发生的． 【解答】解：A、春天百花争艳，花朵的颜色是由它反射的光决定的，不属于分子热运动； B、夏天波光粼粼，是光的反射现象，不属于分子热运动； C、秋天丹桂飘香，是气体分子运动的结果，属于分子热运动； D、冬天大雪纷飞，是宏观物体的运动，不是分子的运动． 故选：C．
3．如图所示的四个电路中，闭合开关S，三盏灯为并联关系的是（ ）
A． B． C． D． 【考点】串联电路和并联电路的辨别． 【分析】把几个用电器首尾相接，再连入电路，这就是串联；把几个用电器首首相接，尾尾相接，再连入电路，这就是并联． 【解答】解：A、三个灯泡首尾相连，即三个灯泡串联连接，不符合题意； B、两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意； C、三盏灯泡的首首相接，尾尾相接，因此它们是并联在一起的，符合题意； D、该电路中的两只灯泡并联后与另一盏灯泡串联在电路中，不符合题意． 故选C．
4．如图所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮．在以下四种接法中，可能实现上述要求的是（ ）
