电缆绝缘微机监测原理及测试值的分析

合集下载

绝缘测试原理

绝缘测试原理绝缘测试是电气工程中常用的一种测试方法，用于检测电气设备或电缆绝缘性能的好坏。

绝缘测试的原理是利用电压或电流作用在被测绝缘体上，通过测量电流或电压的变化来判断绝缘性能是否符合要求。

绝缘测试的原理可以分为直流绝缘测试和交流绝缘测试两种。

直流绝缘测试是指在被测绝缘体上施加直流电压，通过测量绝缘电阻来评估绝缘性能。

当直流电压施加在绝缘体上时，绝缘体内部的电荷会发生移动，形成一个电流。

根据欧姆定律，电流与电压的比值即为绝缘电阻。

绝缘电阻越大，则表示绝缘性能越好。

交流绝缘测试是指在被测绝缘体上施加交流电压，通过测量介质损耗和介质电容来评估绝缘性能。

交流电压会在绝缘体内部产生介质损耗，即电能被转化为热能的过程。

介质损耗的大小与绝缘材料的性能有关，绝缘性能越好，介质损耗越小。

同时，交流电压还会在绝缘体内部形成一个电场，形成介质电容。

通过测量介质损耗和介质电容，可以判断绝缘材料的性能是否符合要求。

绝缘测试的结果通常以绝缘电阻或介质损耗和介质电容的数值来表示。

根据不同的绝缘测试标准，对绝缘电阻或介质损耗和介质电容的数值有不同的要求。

一般来说，绝缘电阻应大于一定数值，介质损耗和介质电容应小于一定数值，才能认为绝缘性能合格。

绝缘测试在电气工程中具有重要的意义。

首先，绝缘测试可以帮助工程师评估设备的绝缘性能，确保设备在运行过程中不会发生绝缘故障。

其次，绝缘测试可以帮助工程师检测设备的绝缘故障，并且可以通过绝缘测试结果来判断故障的原因和位置，为维修提供指导。

此外，绝缘测试还可以用于新设备的验收和老设备的定期检测，确保设备始终处于良好的绝缘状态。

绝缘测试的原理简单而实用，但在实际应用中仍需注意一些问题。

首先，在进行绝缘测试之前，需要确保测试设备的安全可靠，避免对被测绝缘体造成损坏。

其次，在进行绝缘测试时，需要选择合适的测试电压和测试时间，以确保测试结果的准确性和可靠性。

最后，在进行绝缘测试时，需要注意保持测试环境的干燥和清洁，避免外界因素对测试结果的影响。

第二十一讲电缆绝缘电阻、接地电阻的测试和电缆测试仪

2.断线测试连线方法
（1）测试原理图
（2）测试步骤按图示连接之后，A端以不混线地气为
原则，呈全疏散状态，B端将芯线连成良好混线和地气状态，从A端抽出一根，测试一根。表针指“0”，该线为好线；指“∞”，该线为断线。
二、接地电阻的测试（一）接地电阻的额定值
1.架空电缆吊线接地电阻、全塑电缆金属屏蔽层接地电阻
（二） ZC-8型接地电阻测量仪的使用 1.接地电阻测试仪面板图
2.接地电阻测试仪按钮介绍
接线端钮：接地极（C2、P2）、电位极（P1）、电流极（C1）、用于连接相应的探测针。调整旋钮：用于检流计指针调零。倍率盘：显示测试倍率，×0.1、× l、×l0。测量标度盘：测试标度所测接地电阻阻值测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。倍率盘旋钮：调节测试倍率。发电机摇把：手摇发电，为地阻仪提供测试电源。
3.接地电阻测试仪使用方法
（1）沿被测接地导体（棒或板）按下列表内的距离，依直线方式埋设辅助探棒。
接地体形状
Y（m）
Z（m）
棒与板
L≤4m
≥20
≥20
L>4m
≥5倍L
≥40
沿地面成带状或网状
L>4m
≥5倍L
≥40
辅助探棒埋设图
（2）连接测试导线：用5m导线连接E（P2）端子与接地极，电位极用20m接至P端子上，电流极用40m接C端子上。（3）将表放平，检查表针是否指零位，若不为零应调节到“0”位。（4）调动倍率盘到某数位置，如× 0.1，×1，×10。（5）以每分钟l20转速摇动发电机，同时也转动测量盘使表针稳定在“零”位上不动为止。此时测量盘指示的刻度读数乘以倍率读数即为被测电阻值：

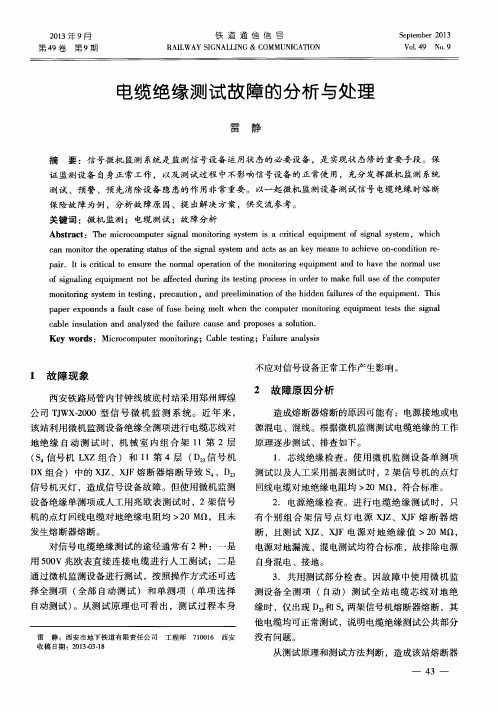

电缆绝缘测试故障的分析与处理

公司ＴＪＷＸ－２０００型信号微机监测系统。近年来，该站利用微机监测设备绝缘全测项进行电缆芯线对地绝缘自动测试时，机械室内组合架１１第２层（ｓ信号机ＬＸＺ组合）和１１第４层（Ｄ，信号机ＤＸ组合）中的）（ＪＺ、ＸＪＦ熔断器熔断导致ｓ、Ｄ ∞ 信号机灭灯，造成信号设备故障。但使用微机监测设备绝缘单测项或人工用兆欧表测试时，２架信号
保险故障为例，分析故障原因、提出解决方案，供交流参考。
关键词：微机监测；电缆测试；故障分析
Ａｂｓｔｒａｃｔ：Ｔｈｅｍｉｃｒｏｃｏｍｐｕｔｅｒｓｉｇｎａｌｍｏｎｉｔｏｉｎｇｒｓｙｓｔｅｍｉｓａｃｉｔｒｉｃａｌｅｑｕｉｐｍｅｎｔｏｆｓｉｇｎａｌｓｙｓｔｅｍ，ｗｈｉｃｈｃａｎｍｏｎｉｔｏｒｔｈｅｏｐｅｒａｔｉｎｇｓｔａｔｕｓｏｆｔｈｅｓｉｇｎａｌｓｙｓｔｅｍａｎｄａｃｔｓａｓａｎｋｅｙｍｅａｎｓｔｏａｃｈｉｅｖｅｏｎ－－ｃｏｎｄｉｔｉｏｎｒｅ－－ｐａｉｒ．Ｉｔｉｓｃｉｔｒｉｃａｌｔｏｅｎｓｕｒｅｔｈｅｎｏｒｍａｌｏｐｅｒａｔｉｏｎｏｆｔｈｅｍｏｎｉｔｏｉｎｒｇｅｑｕｉｐｍｅｎｔａｎｄｔｏｈａｖｅｔｈｅｎｏｍａｒｌｕｓｅｏｆｓｉｇｎａｌｉｎｇｅｑｕｉｐｍｅｎｔｎｏｔｂｅａｆｆｅｃｔｅｄｄｕｉｎｒｇｉｔｓｔｅｓｔｉｎｇｐｒｏｃｅｓｓｉｎｏｒｄｅｒｔｏｍａｋｅｆｕｌｌｕｓｅｏｆｔｈｅｃｏｍｐｕｔｅｒｍｏｎｉｔｏｒｉｎｇｓｙｓｔｅｍｉｎｔｅｓｔｉｎｇ，ｐｒｅｃａｕｔｉｏｎ，ａｎｄｐｒｅｅｌｉｍｉｎａｔｉｏｎｏｆｔｈｅｈｉｄｄｅｎｆａｉｌｕｒｅｓｏｆｔｈｅｅｑｕｉｐｍｅｎｔ．Ｔｈｉｓｐａｐｅｒｅｘｐｏｕｎｄｓａｆａｕｌｔｃａｓｅｏｆｆｕｓｅｂｅｉｎｇｍｅｌｔｗｈｅｎｔｈｅｃｏｍｐｕｔｅｒｍｏｎｉｔｏｉｎｒｇｅｑｕｉｐｍｅｎｔｔｅｓｔｓｔｈｅｓｉｇｎａｌｃａｂｌｅｉｎｓｕｌａｔｉｏｎａｎｄａｎａｌｙｚｅｄｔｈｅｆａｉｌｕｒｅｃａｕｓｅａｎｄｐｒｏｐｏｓｅｓａｓｏｌｕｔｉｏｎ．Ｋｅｙｗｏｒｄｓ：Ｍｉｃｒｏｃｏｍｐｕｔｅｒｍｏｎｉｔｏｉｎｒｇ；Ｃａｂｌｅｔｅｓｔｉｎｇ；Ｆａｉｌｕｒｅａｎａｌｙｓｉｓ

测绝缘电阻原理

测绝缘电阻原理
绝缘电阻测试是一种常用的电气测量方法，用于检测电路或电器设备中绝缘材料的绝缘性能。

测绝缘电阻的原理是利用直流电压产生的电场作用，通过测量电流的大小来判断绝缘电阻的大小。

在进行绝缘电阻测试时，首先需要将被测电路或电器设备断开电源，并确保所有的电源和负载都已经下电。

然后，将测试仪的电源接入被测电路或电器设备，将测试仪的电极分别连接到待测点的绝缘材料上。

当测试仪提供的直流电压施加在绝缘材料上时，会在绝缘材料内产生一个电场。

如果绝缘材料的绝缘性能良好，就可以阻止电流流过。

而如果绝缘材料的绝缘性能不好，就会导致电流流过，从而使测试仪读取到一个较大的电流值。

通过测量电流的大小，可以计算出绝缘电阻的大小。

一般来说，绝缘电阻的单位是欧姆（Ω），表示电阻对电流的阻碍程度。

较大的绝缘电阻意味着较好的绝缘性能，而较小的绝缘电阻则意味着较差的绝缘性能。

绝缘电阻测试通常需要进行多次测量，以确保结果的准确性。

此外，测试仪的选用也会对测试结果产生影响，因此需要选择适合的测试仪器，并按照其操作说明正确使用。

通过绝缘电阻测试，可以及时发现电路或电器设备中存在的绝缘故障，避免由于绝缘性能不良而导致的电气事故。

因此，绝
缘电阻测试在电力、通信、铁路、石油化工等行业中得到广泛应用。

电线绝缘的测量原理

电线绝缘的测量原理电线的绝缘测量是为了确定电线绝缘材料的性能是否符合规定标准，以保证电线的安全可靠运行。

电线绝缘的测量原理主要包括绝缘电阻测量法和介电强度测量法。

1. 绝缘电阻测量法：绝缘电阻是指电线绝缘材料对电流的绝缘能力，一般使用直流电压进行测量。

绝缘电阻的测量原理是根据欧姆定律，通过测量电线上的绝缘电阻来评估绝缘材料的性能。

当绝缘材料完好无损时，绝缘电阻很大，电流几乎不流过绝缘材料；当绝缘材料有缺陷或损坏时，电流会通过绝缘材料，导致绝缘电阻减小。

因此，通过测量绝缘电阻的大小，可以判断绝缘材料的品质。

绝缘电阻测量时，一般使用绝缘电阻计或兆欧表。

测量步骤如下：1）先将电线两端的导线与测量仪器连接好，确保连接牢固。

2）将绝缘电阻计或兆欧表设置为适当的量程和电压。

3）施加适当的直流电压，一般在500V~1000V范围内。

4）记录电流值和测试时间，计算绝缘电阻值。

2. 介电强度测量法：介电强度是指绝缘材料在电场中承受的最大电压，也称为绝缘材料的击穿电压。

介电强度测量的原理是通过施加高压电场，评估绝缘材料的耐电压能力。

在介电强度测量中，常用的方法是使用介电强度测试仪器。

测量步骤如下：1）将电线两端的导线连接到介电强度测试仪器上，确保连接可靠。

2）将测试电压设置为规定的值，一般在1.5倍额定电压范围内。

3）施加测试电压，并保持一段时间（一般为1分钟）。

4）观察是否发生击穿现象，以及击穿时的电流值。

通过介电强度测量，可以判断绝缘材料是否能够承受额定电压，以及在使用过程中是否会发生击穿现象。

3. 其他测量方法：除了以上两种常用的绝缘测量方法外，还有一些其他的绝缘测量方法，如红外光谱分析法、电跨仿真法等。

这些方法通过不同的技术手段，对绝缘材料进行分析和测试，以评估其绝缘性能。

总结：电线的绝缘测量原理主要包括绝缘电阻测量法和介电强度测量法。

前者通过测量电线上的绝缘电阻来评估绝缘材料的性能，后者通过施加高压电场来评估绝缘材料的耐电压能力。

电缆绝缘在线监测解决方案

主机组网数量通讯规约
波特率
报警默认参数
温度报警值温度告警值告警电压值
继电器干接点参数
工作电压
整机功耗
工作温度工作湿度海拔2.4GHz/433MHz
≤240只
RS485、以太网、光纤，RS485通讯距离≤1200m （不加中继） ≤128台 Modbus规约 1200、2400、4800、9600 bps 可选上限值：+90℃，下限值：－20℃ 上限值：+60℃，下限值：－10℃
运维水平低
高压电缆线路运行管理以定期人工巡检方式为主，很多电缆绝缘缺陷和故障隐患无法及时发现。
1
需求背景
绝缘老化
电缆长期运行，绝缘层老
化，性能下降
附件问题
电缆接头没有规范制作，接触电阻大，发热大
过载运行
电缆长期过载运行造成电缆高温，高温加速劣化，恶性循环
受潮或进水
电缆受潮或者进水，引起电缆内部短路，发生爆裂
2.2
电缆光纤测温工作原理
Raman效应
激光脉冲入射到光纤里，在发送端得到背向散射光，并进行分析。Raman散射光的强度与温度成正比。测量散射光强度得到沿光纤分布的温度。
2.2
电缆光纤测温主要设备
2.2
电缆光纤测温主要设备
光纤测温主机
光纤测温主机是光纤测温系统的核心，它集激光发射、信号采集、温度分析、分区设置、报警设定、信号输出为一体。
2.1
电缆无线测温主要设备
2.1
电缆无线测温主要设备
无线测温主机
触摸式无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。

绝缘监测装置原理

绝缘监测装置原理1.绝缘监测单元：绝缘监测单元是绝缘监测装置的核心部分，它通过测量电气设备的绝缘电阻来判断绝缘情况。

当电气设备正常工作时，其绝缘电阻一般较高，可以保持电路的正常绝缘状态。

而当电气设备的绝缘出现损坏或老化时，绝缘电阻会显著减小，从而导致绝缘监测单元检测到的绝缘电阻值下降。

绝缘监测单元主要采用直流电压法或交流电压法进行测量。

在直流电压法中，绝缘监测单元会施加一个恒定的直流电压到电气设备上，通过测量电压和电流的比值得到绝缘电阻值。

而在交流电压法中，绝缘监测单元会施加一个特定频率的交流电压到电气设备上，通过测量电压和电流相位差的变化得到绝缘电阻值。

2.数据处理单元：数据处理单元主要用于对绝缘监测单元的测量数据进行处理和分析。

它可以计算绝缘电阻的变化率，并将结果与预设的阈值进行比较。

如果绝缘电阻的变化率超过阈值，则说明电气设备的绝缘状态存在异常，需要进行进一步的检修或维护。

数据处理单元还可以将测量数据记录下来，并与历史数据进行对比，以便于发现电气设备绝缘状态的长期变化趋势，预测绝缘故障的发生可能性，并提供工程师在维护过程中的参考。

3.通信单元：通信单元主要用于将绝缘监测装置获取的数据传输到上位系统。

它可以通过有线或无线方式与上位系统进行数据通信，将绝缘监测装置的测量数据及时传输到监控中心或者运维人员的电脑或手持设备上。

在通信单元的帮助下，监控中心可以实时获取电气设备的绝缘状态信息，并根据需要进行实时监控和远程控制。

运维人员可以通过远程终端设备对电气设备进行状态检查和故障排除，提高维护效率和安全性。

综上所述，绝缘监测装置通过测量电气设备的绝缘电阻来判断绝缘状态，通过数据处理和通信来进行报警和监控，能够帮助运维人员及时发现绝缘故障，保障电气设备的安全运行。

绝缘监测原理

绝缘监测原理
绝缘监测是指对电气设备和线路中的绝缘状态进行实时监测，以确保系统的安全运行。

绝缘监测原理是基于电气设备和线路的绝缘状况与电气特性之间的关系，通过监测绝缘电阻、介损角正切等参数，来判断绝缘状态是否正常，及时发现潜在的故障隐患，保障电气设备和线路的安全稳定运行。

绝缘监测原理的核心在于对绝缘电阻的监测。

绝缘电阻是指电气设备和线路的两个导体之间的绝缘材料所具有的电阻。

在正常情况下，绝缘电阻应该是一个非常大的数值，以确保电气设备和线路的安全运行。

一旦绝缘电阻下降，就可能出现绝缘破损、潮湿、污秽等情况，这些都是绝缘破坏的前兆。

因此，通过监测绝缘电阻的变化，可以及时发现绝缘破坏的迹象，采取相应的措施进行修复，避免事故的发生。

除了绝缘电阻，介损角正切也是绝缘监测的重要参数。

介损角正切是指绝缘材料在交流电场中的能量损耗情况，它可以反映绝缘材料的损耗特性。

当绝缘材料的介损角正切值增大时，说明绝缘材料的损耗增加，绝缘状态可能出现问题。

因此，监测介损角正切的变化也可以帮助我们及时发现绝缘故障的迹象，采取措施进行修复。

绝缘监测原理的关键在于及时发现绝缘故障的迹象，并采取相应的措施进行修复。

通过实时监测绝缘电阻、介损角正切等参数，可以了解电气设备和线路的绝缘状态，及时发现潜在的故障隐患，确保系统的安全稳定运行。

总的来说，绝缘监测原理是通过监测绝缘电阻、介损角正切等参数，来判断电气设备和线路的绝缘状态是否正常，及时发现潜在的故障隐患，保障系统的安全运行。

因此，绝缘监测原理对于电气设备和线路的安全稳定运行具有重要意义，值得我们深入研究和应用。

绝缘监测装置原理

绝缘监测装置原理绝缘监测装置是一种用于监测电力系统中绝缘状况的设备，它可以实时检测绝缘的变化，及时发现并解决绝缘故障。

绝缘监测装置可广泛应用于变电站、输电线路和电力设备等领域，对保障电力系统的可靠性和安全性起着重要作用。

绝缘监测装置的原理主要基于以下两个方面：电压法和电容法。

电压法：绝缘监测装置采用电压法来监测电力系统中的绝缘状态。

电力系统中的各种设备和电缆都有与地之间的绝缘，而绝缘的良好状态是确保电力系统工作正常运行的基础。

当绝缘存在问题时，如漏电、绝缘老化或损坏，电力系统的安全性将受到威胁。

绝缘监测装置通过检测设备与地之间的绝缘电阻来评估绝缘的状态。

它会将一定电压施加在设备上，并测量设备与地之间的电流以计算绝缘电阻。

当绝缘电阻低于设定的阈值时，绝缘监测装置会发出报警信号，提醒操作人员进行维修和保养。

电容法：绝缘监测装置还可以利用电容法来监测电力系统的绝缘状况。

电容法是通过测量绝缘电容来评估绝缘的状态。

在电力系统中，由于绝缘材料与周围环境存在微小电容，当绝缘材料发生损坏时，电容值会发生变化。

绝缘监测装置可以通过定期测量电容来检测绝缘的健康状况。

它会测量设备与周围环境之间的电容，并与之前的测量结果进行比较。

一旦发现电容值的变化超过设定值，绝缘监测装置会发出警报信号，提示操作人员进行检修和维护。

绝缘监测装置的工作原理不仅涉及电压法和电容法，还包括数据处理和传输过程。

绝缘监测装置通常会配备一套专门的软件系统，可以将检测到的数据传输到监控中心或操作终端，并实时显示绝缘状态。

通过数据处理，可以对绝缘状态进行分析和评估，并生成相关报表和图表，以帮助操作人员做出准确的决策。

此外，绝缘监测装置还可以与其他设备进行联动，如报警系统、断路器等，实现自动化的绝缘监测和控制。

综上所述，绝缘监测装置通过电压法和电容法来监测电力系统的绝缘状况，能够及时发现绝缘故障并提供警报信号。

它的工作原理涉及电压施加、电流测量、电容检测、数据处理和传输等环节，通过这些步骤来实现对绝缘状况的监测和控制，确保电力系统的安全运行。

测量绝缘电阻的原理

测量绝缘电阻的原理
测量绝缘电阻的原理是利用电流经过绝缘材料时的阻抗来判断绝缘材料的绝缘状态。

当绝缘材料完好无损时，其绝缘电阻非常大，因此电流通过材料时可以忽略不计。

测量绝缘电阻的一种常用方法是使用绝缘电阻测试仪。

该仪器通过施加一定的电压（通常为500V或1000V）在被测绝缘材
料两端，并测量电流来计算绝缘电阻。

测试仪通过测量电流大小来判断绝缘电阻的大小。

在绝缘电阻测试中，需要注意的是保持测试条件的恒定性。

确保被测绝缘材料两端没有任何与地或其他导体的接触，以避免因其他路径导致测试结果的误差。

另外，测试时应注意提供足够的测试时间，以确保测试结果的准确性。

绝缘电阻测试可以有效地评估电气设备和电力系统中的绝缘状态并判断其是否需要维修或更换。

高绝缘电阻值表示绝缘状态良好，而低绝缘电阻值则提示可能存在绝缘故障或损坏。

因此，绝缘电阻测试在电力行业和电子设备维修中具有重要的应用价值。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
电缆绝缘微机监测原理及测试值的分析
郑州铁路局电务处：邓桂霞
摘要：本文针对微机监测状况下，信号电缆绝缘测试中存在的一些问题，从测试
原理入手，介绍了信号电缆绝缘质量的判断方法，对提前发现电缆绝缘问题，保
证信号设备安全有一定的指导意义。
关键词：电缆绝缘微机监测分析判断
《铁路信号维护规则》规定：用500V兆欧表测量全程信号电缆芯线与大地
的绝缘电阻值：区间及各小站不得小于1MΩ；大站由铁路局自定。对于不同的
站场，电缆的数量也不同，站场越大，电缆的数量越多，如果电缆绝缘不良，将
直接影响列车行车安全。如何利用电缆绝缘微机监测的测试值来分析电缆绝缘的
好坏，是我们要去探讨的的问题。
一、测试原理：

电缆部分
电缆绝缘测试公共部分
电缆选择网络

500V- 电缆接入电缆
500V
电源
500V+ RX(对地电缆电阻)

接大地
JY-AD 输出至综合模入

采样转换电路

电缆绝缘测试原理示意图
根据以上电缆绝缘测试原理示意图可知，当某根电缆接入测试电
2

路后，将特制的500V直流高压加至电缆芯线上，把电缆芯线全程对
地绝缘电阻Rx接入测试回路（安装在E10的电缆绝缘测试电路），
和回路内取样电阻串联，从取样电阻上获得取样电压。Rx的大小决
定回路电流的大小，亦即决定取样电压的大小。再将取样电压量化转
换成0—5V标准直流电压后，送入综合采集机模拟量输入板，经选
通送至CPU进行A/D转换和数据处理，输出与RX对应的AD值。
二、500V单元（A10）、JY-LL-DS单元（E10）故障分析

500V单元（A10）外观图片 500V单元（A10）内部配线

500V单元（A10）连接图
3
JY-LL-DS单元（E10）实物图 JY-LL-DS单元（E10）内部配线

1、判断500V转换单元（A10）的好坏：测试绝缘时量A10 /500V
转换单元的
31、41间有220V的交流电
4

33（+）、43（-）间有500V的直流电
2、判断E10 转换单元的好坏：测试绝缘时测量E10的23和62
（+）间应有500v直流电，这是A10 送过来的。测量33（+）和43
间应有500v直流电。
将33和43 短接：测量
13和62间有5v电压（不一定非得是5v，4.7、4.8等都行）。
11和62间有5v电压。
3和4 间有5v电压。
则E10没问题。
三、测试值分析

微机监测电缆对地绝缘电阻如同摇表摇测，都是将500V电压加
到该电缆上测试其对地绝缘电阻。绝缘测试组合E-05-1端子为测试
绝缘及电源对地漏流的地线；E-05-2→500V+与E-05-3→500V-之间的
500V电压，测试时才有，不测试时则无。
1、若测试值全部为0MΩ时，则可能为综合采集机模入板对应路
的芯片4051损坏；JY-LL-DS单元中芯片AD202损坏；E-05-2与E-05-3
短路或绝缘不好。
2、若测试值全部大于20M时，则可能为500V单元没有220V
输入电压或无500V-输出电压；E-05-1地线断；漏流盒接线端子3接
地；分线盘的地线与微机监测的地线E-05-1不共地;综合从机电源
AGND、±12V与机柜外壳绝缘不良。
3、少数电缆绝缘的微机监测测试值与摇表测试值不一致，原因
如下：
（1）站场是动态的。道岔的转换、信号的开放与关闭、区段的
空闲与占用都随时间变化。如实际应用中发现道岔定位时绝缘良好，
反位时不好；信号关闭时绝缘良好，开放时不好；区段空闲时绝缘良
好，过车时不好；电缆绝缘测试值亦和天气状况有关。部分电缆早上、
5

中午测试值变化较大；雨天、晴天绝缘值变化较大。因此，若微机测
试时刻与人工验证测试时刻有一定间隔，这种原因引起的不一致可能
性比较大。
（2）测电缆绝缘时，防雷设备如没甩掉，将会有很大影响（实
际测试时防雷设备必须甩掉）。
（3）某些电缆对电压很敏感（如信号机类），表现为用摇表测绝
缘时，摇的慢时值较大摇的快时值较小，对于这类电缆微机测试值与
摇表很难吻合。
（4）某些电缆电容效应较明显，需要较长时间才能达到稳定，
表现为用摇表测试是随着时间的延长指示值慢慢变大，这种情况微机
测试值一般偏小，但连续测试该路几次将接近人工测试值。
（5）有的电缆在充电到一定程度会放电，表现为摇表测试时指
针达到一定值迅速回摆，然后又慢慢上升，重复出现，这种情况下人
工测试凭经验读取的数值和微机测试值无法一致。
（6）有的电缆用摇表测试时指针一直在“颤动”，这种情况下微
机测试值与人工测试值也可能有较大偏差。
（7）电缆对大地之间有直流电压成份，根据测试原理，其对电
缆绝缘测试值影响很大。
（8）虽然由于以上各方面的原因，个别电缆绝缘微机监测测试
值与人工测试值偏差较大，但都是在绝缘良好的情况下发生的，微机
监测不会将绝缘不好的测试为绝缘良好，也不会把绝缘良好的测试为
不好。
四、结束语
通过分析电缆绝缘微机监测的测试值，发现和解决了大量的电
缆绝缘不良问题，充分发挥了监测设备的超前防范作用。
