40臂井径仪测井影响因素的探索及解决

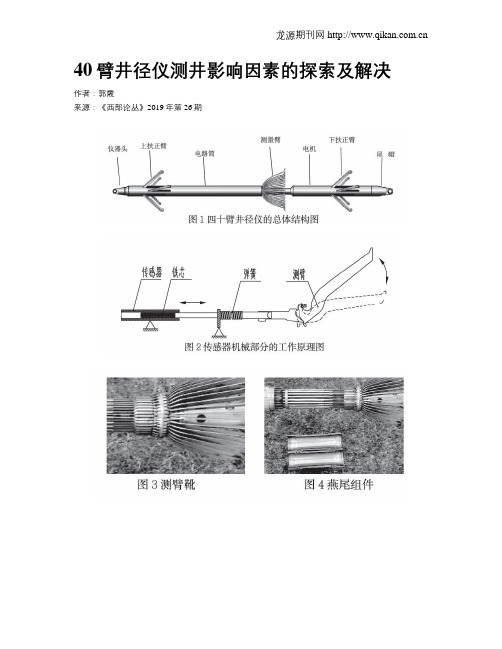

40臂井径仪测井影响因素的探索及解决作者：郭霞来源：《西部论丛》2019年第26期摘要：文章以分析多臂井径仪的测井影响因素为基础，提出了一系列的解决措施，把测井的不良影响因素降低到最小，达到提高测试成功率的目的。
关键词：影响因素;测试成功率;40臂测井仪一、引言大港油田开发目前已经进入中后期阶段，套损井数量逐年增加，而且套损程度越来越严重。
受套损井等因素影响，开井数注采井数比下降，在一定程度上影响了注采井网完善程度。
目前，测试公司拥有的四十臂井径成像测井仪，年测试工作量达200余口，在工程测井项目中占有主导地位，但是随着仪器使用率的提升，导致仪器损耗比较大，若不及时处理将会导致测量信号不准确、或者出现较大机械故障。
本文以探索多臂井径仪测井影响因素为基础，并根据对日常仪器的维护、维修保养过程中的经验的摸索积累，提出了对传动、测量等关键部件的检测、维护保养等措施，把测井的不良影响因素降低到最小。
二、四十臂井径仪的简介2.1仪器组成四十臂井径成像测井仪由仪器头、上扶正臂、电路筒、测量臂、电机、下扶正臂、尾帽组成，其总体结构图如图1所示。
2.2 仪器工作原理测量时仪器中电机拖动扶正臂张开，使井径仪在居中情况下进行测量。
仪器的测量臂由弹簧支撑，当其沿套管内壁运动，测量臂随套管内径变化而变化。
每支测臂都对应一支无触点移位传感器，测臂的位移变化直接反映到相应的传感器上。
将这些位移量处理、编码、传送到地面，由地面将其还原成像。
其工作原理图如图2所示。
三、四十臂井径测井影响因素的探索及解决影响四十臂井径仪测量结果准确性的因素有多种多样，比如仪器张收臂异常、井斜过大、仪器旋转、测试井段过深等等。
3.1测臂、扶正臂张收异常导致仪器不能正常张、收臂的因素很多：1）井液侵蚀2）井内出砂3）井壁有附着物4）套管变形破裂严重等均会给仪器造成不同程度的机械损伤，从而导致仪器的测臂、扶正臂损坏，不能正常张收或者张收不到位。
解决措施：3.1.1预防井内出砂井内出砂是导致测臂、扶正臂不能正常张收的因素之一，四十臂属于敞开式仪器，受仪器结构特点的影响，细砂很容易进入燕尾组件的弹簧、测臂靴之间，细砂积累过多，导致测臂在测井过程中出现砂卡，无法正常伸缩，会直接影响测试数据。
测井曲线质量的影响因素与控制
测井曲线质量的影响因素与控制程文涛;刘真;黄小俊;周昌帅;关迎春【摘要】影响测井质量的因素主要有测井仪器、测井环境、测井时间、测井干扰因素等。
测井曲线质量控制方法：仪器设备在出厂刻度验收时应达到设计性能指标；仪器每经大修或更换元器件应重新刻度；按规程定期对深度系统进行校验，磁记号深度误差应达到SY/T5122-2002标准要求；做了深度记号的电缆应在深度标准井内进行深度校验，每1000 m电缆深度误差不应超过0.2 m；几种仪器组合测井时，同次测量的各条曲线深度误差不超过0.2 m。
【期刊名称】《油气田地面工程》【年(卷),期】2014(000)002【总页数】2页(P87-87,88)【关键词】测井曲线;干扰因素;资料采集;质量控制【作者】程文涛;刘真;黄小俊;周昌帅;关迎春【作者单位】中国石化河南石油工程有限公司测井公司;中国石化河南石油工程设计有限公司;中国石化河南石油工程有限公司测井公司;中国石化河南石油工程有限公司测井公司;中国石化河南石油工程有限公司测井公司【正文语种】中文1.1 测井仪器仪器本身的性能用“三性一化”（一致性、稳定性、重复性、标准化）来检验。
就仪器的影响因素来说主要表现在仪器设计指标与实际指标相差较大，仪器性能不稳定，仪器测量刻度系统不完善等。
测井时，必须进行测前刻度，以检查整个测井系统是否工作正常。
如果刻度值符合仪器的技术标准，就可实施测井作业。
当测量井段测完后，操作工程师还要进行测后刻度，以检查仪器在整个工作过程中有无漂移。
如果测前、测后刻度的数据误差符合仪器的技术要求，则认为测井系统在整个测井过程中的稳定性达到要求。
1.2 测井环境到达野外作业现场后，必须收集井身数据，了解井眼尺寸、泥浆性能、钻井过程所遇到的特殊井段，此外对于井场周围有可能影响测井作业的设施、设备等外部环境也要进行观察和了解，以确认测井环境是否满足井下仪器的工作条件。
1.3 测井时间泥浆浸泡时间的不断增加会改变井眼周围的电性特征，一般会使深探测电阻率降低。
中国石油大学 鞠晓东《测井仪器原理》(一),第3章,声波测井仪
