高二物理(电磁感应)单元测试题
高二物理电磁感应交变电流测试卷
高二物理电磁感应交变电流测试卷及参考答案一、选择题（不定项，每题4分，共40分）1、用比值法定义物理量是物理学中一种很重要的思想方法，下列哪个物理量的确定是由比值法定义的：（）A、加速度a=mFB、感应电动势t∆∆=φεC、电阻SLRρ=D、磁感应强度B=IlF2、一矩形线圈绕垂直于匀强磁场方向、并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化情况如图所示，则( )A．t1时刻穿过线圈的磁通量为零B．t2时刻穿过线圈的磁通量最大C．t3时刻穿过线圈的磁通量变化率为零D．t4时刻穿过线圈的磁通量变化率为零3、.一直导线长L=1m，放在磁感应强度为B=2T的匀强磁场中以速率v=3m/s运动，则感应电动势的大小是( )A.6vB.2vC.0D.8v4、如图所示，直导线与导线框位于同一平面，要使导线框中产生如图所示方向的感应电流，则直导线中电流方向及其变化情况是（）（A）电流方向为M到N，电流不变（B）电流方向为N到M，电流逐渐增大（C）电流方向为M到N，电流逐渐增大（D）电流方向为N到M，电流不变5、如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略.下列说法中正确的是（）(A)合上开关K接通电路时,A2先亮,A1后亮,最后一样亮(B)合上开关K接通电路时,A1和A2始终一样亮(C)断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭(D)断开开关K切断电路时,A1和A2都要过一会儿才熄灭6、发电厂发电机的输出电压为U1。
发电厂到学校的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2，则输电线上损耗的功率可表示为（）A、U12/ RB、（U1—U2）2/ RC、I2RD、I（U1—U2）7、一正弦交流电的电压随时间变化的规律如图示，由图可知()A．该交流电的电压的有效值为100 VB．该交流电的频率为25 HzC．该交流电压瞬时值的表达式为u＝100sin 25t VD．若将该交流电压加在阻值为100 Ω的电阻两端，该电阻消耗的功率为50 W8、如图示理想变压器原副线圈匝数之比:n1:n2=4:1，原线圈两端连接光滑导轨，副线圈与电阻R连接组成闭合回路，当直导线AB在匀速强磁场中沿导轨匀速地向左作切割磁感线运动时，安培表A1的读数为12mA，那么安培表A2的读数为 ( )A.0B.3mAC.48mAD.与R值大小无关9、如图示电路中，L1、L2、L3是三盏相同的电灯，当电源为220 V的交流电源时，L1、L2、L3的发光情况相同．如将电源改为220 V的直流电源，则稳定后观察到的现象是( )A．L1、L2、L3三盏电灯的亮度保持不变B．L1不亮，L2、L3两盏电灯的亮度保持不变C．L2变得最亮D．L3变得最亮10、如图所示，质量为m、带电量为q的带正电粒子，以初速度v0垂直进入正交的匀强电场E和匀强磁场B中，从P点离开该区域，此时侧向位移为s，则（重力不计）（）A、粒子在P所受的磁场力可能比电场力大B、粒子的加速度为(Eq-Bqv0)/mC、粒子在P点的速率为m/E q s2v2+D、粒子在P点的动能为mv02/2+Eqs二、填空题（每空3分，共24分）11、把一内阻不计的交流发电机的转子的转速提高一倍，并把输出端接在原、副线圈匝数比为5∶2的变压器的原线圈两端。
人教版(2019)高二物理必修第三册 第13章 电磁感应与电磁波 同步练习
新教材人教版2020—2021学年高中物理必修第三册第13章电磁感应与电磁波初步练习含答案必修第三册第13章电磁感应与电磁波初步1、如图所示为通电长直导线的磁感线图，等面积线圈S1、S2与导线处于同一平面，关于通过线圈S1、S2的磁通量Φ1、Φ2，下列分析正确的是()A．Φ1＞Φ2B．Φ1＜Φ2C．Φ1＝Φ2≠0D．Φ1＝Φ2＝02、通过一个电阻的电流是5 A，经过4 min，通过该电阻的一个截面的电荷量是()A．20 C B．50 CC．1 200 C D．2 000 C3、磁性是物质的一种普遍属性，大到宇宙中的星球，小到电子、质子等微观粒子几乎都会呈现出磁性。
地球就是一个巨大的磁体，甚至一些生物体内也会含有微量强磁性物质(如Fe3O4)。
研究表明：鸽子正是利用体内所含有的微量强磁性物质在地磁场中所受的作用力来帮助辨别方向的。
如果在鸽子的身上绑一块永磁体材料，且其附近的磁场比地磁场更强，则()A．鸽子仍能辨别方向B．鸽子更容易辨别方向C．鸽子会迷失方向D．不能确定鸽子是否会迷失方向4、如图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef。
已知ef平行于ab，当ef竖直向上平移时，电流磁场穿过圆面积的磁通量()A．逐渐增大B．逐渐减小C．始终为零D．不为零，但保持不变5、如图所示，线圈两端接在电流表上组成闭合电路，在下列情况中，电流表指针不发生偏转的是()A．线圈不动，磁铁插入线圈时B．线圈不动，磁铁拔出线圈时C．磁铁插在线圈内不动D．磁铁和线圈相对移动时6、关于电磁场理论，下列说法正确的是()A．在电场周围一定产生磁场，磁场周围一定产生电场B．在变化的电场周围一定产生变化的磁场，变化的磁场周围一定产生变化的电场C．均匀变化的电场周围一定产生均匀变化的磁场D．周期性变化的电场周围一定产生周期性变化的磁场7、在自然界生态系统中，蛇与老鼠和其他生物通过营养关系构成食物链，在维持生态平衡方面发挥着重要作用。
2024-2025高二物理新人教版选择性必修二好题汇编专题01法拉第电磁感应定律( 02
专题01法拉第电磁感应定律一、单选题1.某实验小组用如图所示的实验装置来验证楞次定律。
当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是()A. 先b→G→a，后a→G→bB. 先a→G→b，后b→G→aC. b→G→aD. a→G→b2.将一个闭合金属环用丝线(绝缘)悬于O点，如图所示，竖直虚线左边有垂直于纸面向外的匀强磁场，而右边没有磁场．将环拉至图示位置后由静止释放，下列现象能够发生的是()A. 金属环的摆动不会停下来，一直做等幅摆动B. 金属环的摆动幅度越来越小，小到某一数值后做等幅摆动C. 金属环的摆动会很快停下来D. 金属环最后一次向左摆动时，最终停在虚线左侧某一点处3.如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直于桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上．在线圈以OO′为轴翻转180°的过程中，线圈中电流方向()A. 始终为A→C→B→AB. 先为A→C→B→A后为A→B→C→AC. 始终为A→B→C→AD. 先为A→B→C→A后为A→C→B→A4.如图所示，在载流直导线旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两条可自由滑动的导体棒ab和cd。
载流直导线中的电流逐渐增强时，导体棒ab和cd的运动情况是()A.一起向左运动B. 一起向右运动C. ab和cd相向运动，相互靠近D. ab和cd相背运动，相互远离5.如图所示，铜金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断正确的是()A. 金属环在下落过程中的机械能守恒B. 金属环在下落过程中动能的增加量小于其重力势能的减少量C. 金属环的机械能先减小后增大D. 磁铁对桌面的压力等于其自身的重力6.如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，由图示位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和位置Ⅲ都很靠近位置Ⅱ。
在这个过程中，线圈中感应电流()A. 沿abcd流动B. 沿dcba流动C. 从Ⅰ到Ⅱ是沿abcd流动，从Ⅱ到Ⅲ是沿dcba流动D. 从Ⅰ到Ⅱ是沿dcba流动，从Ⅱ到Ⅲ是沿abcd流动7.穿过某线圈的磁通量随时间变化的关系如图所示，在下列几段时间内，线圈中感应电动势最小的是()A. 0～2sB. 2～4sC. 4～5sD. 5～10s8.如图所示，由均匀导线制成的半径为R的圆环，以速度v匀速进入一磁感应强度大小为B的匀强磁场。
高二物理专题练习电磁感应典型例题
典型例题——电磁感觉与电路、电场相联合1．以下图，螺线管的导线的两头与两平行金属板相接，一个带负电的通草球用丝线悬挂在两金属板间，并处于静止状态，A B若条形磁铁忽然插入线圈时，通草球的运动状况是（）A 、向左摇动B、向右摇动C、保持静止D、没法确立N解：当磁铁插入时，穿过线圈的磁通量向左且增添，线圈产S生感觉电动势，所以线圈是一个产生感觉电动势的电路，相当于一个电源，其等效电路图如图，所以 A 板带正电， B 板带负电，故小球受电场力向左答案： A3．以下图，匀强磁场 B=0.1T ，金属棒 AB 长，与框架宽度相同，电阻为R=1/3 Ω,框架电阻不计，电阻 R1=2Ω，R2=1Ω当金属棒以 5m/s 的速度匀速向左运动时，求：(1)流过金属棒的感觉电流多大？×10-8 C(2)若图中电容器 C 为 0.3 μF，则充电量多少？(1)0.2A ， (2)4解：（ 1）金属棒AB 以 5m/s 的速度匀速向左运动时，切割磁感线，产生的感觉电动势为 E Blv ，得 E5V0.2V ，2，R总 1，所以电流I由串并联知识可得 R外3（ 2）电容器 C 并联在外电路上，U外0.4 V由公式Q10 60.4 C 4 108C33 4．（ 2003 上海）粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其界限与正方形线框的边平行。
现使线框以相同大小的速度沿四个不一样方向平移出磁场，如图100-1所示，则在移出过程中线框的一边a、 b 两点间电势差绝对值最大的是（）解：沿四个不一样方向移出线框的感觉电动势都是效电路如图100-2 所示，明显图B’的Uab最大，选EB 。
Blv ，而a、b 两点在电路中的地点不一样，其等a b a b a b a bA’B’C’D’5.（ 2004 年东北三校联合考试）粗细均匀的电阻丝围成如图12－8 所示的线框abcde（ ab=bc）置于正方形有界匀强磁场中，磁场方向垂直于线框平面.现使线框以相同大小的速度匀速地沿四个不一样方向平动进入磁场，并且速度方向一直与线框先进入磁场的那条边垂直，则在经过图示地点时，线框ab 边两头点间的电势差绝对值最大的是分析：线框经过图示各地点时，电动势均为E=Blv ，图 A 中 ab 相当于电源， U ab 最大 . 答案： A6.竖直平面内有一金属环，半径为 a ，总电阻为 R.磁感觉强度为 B 的匀强磁场垂直穿过环平面，与环的最高点 A 铰链连结的长度为 2a 、电阻为 R/2 的导体棒 AB 由水平地点紧 贴环面摆下（如图） .当摆到竖直地点时， B 点的线速度为 v ，则这时 AB 两头的电压大小为（）A.2 BavB. BavD. Bav/3分析：导体棒转至竖直地点时，感觉电动势E= 1B ·2a ·v=Bav2R R电路中总电阻 R总 =2 2 R3E4Eav R 1 R R += R总电流 I==AB 两头的电压 U=E － I · =Bav.2 4 R 总3R2322答案： D8．（ 04 江苏 35）如图 100-3 所示，U 形导线框 MNQP 水平搁置在磁感觉强度 B ＝ 0.2T 的匀强磁场中，磁感线方向与导线框所在平面垂直，导线MN 和 PQ 足够长，间距为0．5m ，横跨在导线框上的导体棒 ab的电阻 r ＝ 1.0 Ω，接在 NQ 间的电阻 R ＝Ω，电压表为理想电表，其他电阻不计．若导体棒在水平外力作用下以速度 ν＝向左做匀速直线运动，不计导体棒与导线框间的摩擦．(1)经过电阻 R 的电流方向怎样 ?(2)电压表的示数为多少 ?(3) 若某一时辰撤去水平外力，则从该时辰起，在导体棒运动的过程中，经过导体棒的电荷量为多少 ?解： (1)由右手定章可判断，导体棒中的电流方向为b →a，则经过电阻 R 的电流方向为 N →Q(2)由感觉电动势的公式，得E=Blv①设电路中的电流为I ，由闭合电路欧姆定律，得②又电压表的示数等于电阻 R 两头的电压值，则有 U=IR③综合①②③式，得④ 代入数值，得⑤(3)撤去水平外力后， 导体棒将在安培力的作用下，做减速运动． 设在导体棒运动x=1.0m 的过程中，导体棒中产生的感觉电动势的均匀值为E ’由法拉第电磁感觉定律，得⑥ 由闭合电路欧姆定律，得⑦设经过导体棒的电荷量为 Q ，则有 Q = I △ t⑧综合⑥、⑦、⑧式，得⑨ 代入数值，得Q=2.0 ×10-2C⑩答案：经过电阻R 的电流方向为N →Q2.0 102 c拓展 1.（ 2003 年北京海淀区模拟试题）以下图， MN 和 PQ 是固定在水平面内间距L＝ 0.20 m 的平行金属轨道，轨道的电阻忽视不计.金属杆 ab 垂直搁置在轨道上.两轨道间连结有阻值为R0＝1.5 Ω的电阻，ab 杆的电阻 R＝ 0.50 Ωab.杆与轨道接触优秀其实不计摩擦，整个装置搁置在磁感觉强度为B＝ 0.50 T 的匀强磁场中，磁场方向垂直轨道平面向下.对 ab 杆施加一水平向右的拉力，使之以 v＝ 5.0 m/s 的速度在金属轨道上向右匀速运动.求：（ 1）经过电阻 R0的电流 ;（ 2）对 ab 杆施加的水平向右的拉力的大小;（ 3） ab 杆两头的电势差 .分析：（ 1） a、b 杆上产生的感觉电动势为E=BLv=0.50 V .依据闭合电路欧姆定律，经过R0的电流I=E=0.25 A. R0R（ 2）因为 ab 杆做匀速运动，拉力和磁场对电流的安培力 F 大小相等，即 F 拉=F=BIL =0.025 N.（ 3）依据欧姆定律，ab 杆两头的电势差U ab=ER0=BLvR0 =0.375 V.R R0R R0答案：（ 1） 0.50 V（ 2）0.025 N（ 3） 0.375 V拓展 2.以下图，水平面上有两根相距0.5m 的足够长的平行金属导轨 MN 和 PQ，它们的电阻可忽视不计，在M 和 P之间接有阻值为 R 的定值电阻，导体棒ab长 l ＝，其电阻为r，与导轨接触优秀 .整个装置处于方向竖直向上的匀强磁场中，磁感觉强度B＝ 0.4T.现使ab以 v＝ 10m/s 的速度向右做匀速运动 .(1)ab 中的感觉电动势多大?(2)ab 中电流的方向怎样?(3)若定值电阻 R＝3.O Ω,导体棒的电阻r＝ 1.O Ω,，则电路电流大 ?解：（ 1）ab中的感觉电动势为：E Blv①代入数据得：②（ 2）ab中电流方向为 b→a（3）由闭合电路欧姆定律，回路中的电流答案：（ 1） 2.0V （ 2）ab中电流方向为EI③代入数据得：I＝④R rb→a（ 3）拓展 3.以下图， MN 、PQ 是两条水平搁置相互平行的金属导轨，匀强磁场的磁感线垂直导轨平面．导轨左端接阻值R=1.5 Ω的电阻，电阻两头并联一电压表，垂直导轨跨接一金属杆ab， ab 的质量 m=0.1kg ，电阻 r =0.5 Ω． ab 与导轨间动摩擦因数μ，导轨电阻不计，现用 F=0.7N 的恒力水平向右拉 ab，使之从静止开始运动，经时间 t=2s 后， ab 开始做匀速运动，此时电压表示数 U=0.3V ．重力加快度 g=10m ／ s2．求：（1） ab 匀速运动时，外力 F 的功率．（2） ab 杆加快过程中，经过 R 的电量．（3） ab 杆加快运动的距离．解：（ 1）设导轨间距为L，磁感觉强度为B，ab 杆匀速运动的速度为 v，电流为 I ，此时 ab 杆受力以下图：由均衡条件得： F=μmg+ILB ①由欧姆定律得：I BLv U②R r R由①②解得： BL =1T·m③F 的功率： P=Fv =0.7 ×④（ 2）设 ab 加快时间为 t，加快过程的均匀感觉电流为I ，由动量定理得： Ft mgt I LBt mv⑤解得：q⑥（ 3）设加快运动距离为s ，由法拉第电磁感觉定律得EBLs ⑦tt又 E I (R r )⑧ 由⑥⑦⑧解得sq(R r ) 2BL 1 9． (05 天津 23)图中 MN 和 PQ 为竖直方向的两平行长直金属导轨，间距导轨所在平面与磁感觉强度 B 为 0 ． 50T 的匀强磁场垂直。
电磁感应单元测试答案及解析

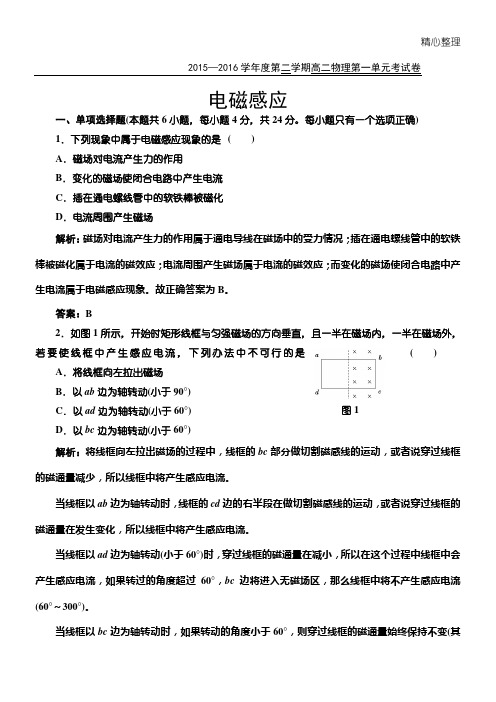

精心整理2015—2016学年度第二学期高二物理第一单元考试卷电磁感应一、单项选择题(本题共6小题，每小题4分，共24分。
每小题只有一个选项正确)1．下列现象中属于电磁感应现象的是()A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场解析：磁场对电流产生力的作用属于通电导线在磁场中的受力情况；插在通电螺线管中的软铁棒被磁化属于电流的磁效应；电流周围产生磁场属于电流的磁效应；而变化的磁场使闭合电路中产生电流属于电磁感应现象。
故正确答案为B。
答案：B2．如图1所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)图1C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线的运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流。
当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线的运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流。
当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流，如果转过的角度超过60°，bc边将进入无磁场区，那么线框中将不产生感应电流(60°～300°)。
当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积)。
答案：D3．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量也越大B．磁感应强度越大，线圈面积越大，则磁通量也越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的解析：穿过闭合回路的磁通量大小取决于磁感应强度、回路所围面积以及两者夹角三个因素，所以只了解其中一个或两个因素无法确定磁通量的变化情况，A、B项错误；同样由磁通量的特点，也无法判断其中一个因素的情况，C项正确，D项错误。
高二物理磁感应强度试题答案及解析
高二物理磁感应强度试题答案及解析1.下列各图中，用带箭头的细实线表示通电直导线周围磁感线的分布情况，其中正确的是（）【答案】D【解析】通电导线周围的磁场方向，由右手螺旋定则来确定，伸开右手，大拇指方向为电流方向，四指环绕方向为磁场方向，通电直导线的磁感线是由导线为中心的一系列同心圆，且导线与各圆一定是相互垂直的，故正确的画法只有D．【考点】本题考查直导线周围磁场的分布情况，意在考查考生对右手螺旋定则的理解和应用及分析判断能力．2.如图所示，矩形线框的质量m＝0.016kg，长L＝0.5m，宽d＝0.1m，电阻R＝0.1Ω.从离磁场＝5m处自由下落，刚入匀强磁场时,由于磁场力作用，线框正好作匀速运动.区域高h1(1)求磁场的磁感应强度；(2) 如果线框下边通过磁场所经历的时间为△t＝0.15s，求磁场区域的高度h2.【答案】（1）（2）【解析】（1）线框做自由落体运动过程，则有线框刚进入磁场时，，，F=BIL，则得到安培力,由平衡条件得，mg=F代入得，（2）线框进入磁场匀速运动的时间为完全进入磁场匀加速运动的时间为匀加速运动通过的位移所以【考点】导体切割磁感线时的感应电动势；匀变速直线运动的位移与时间的关系；自由落体运动3.物理学中，通过引入检验电流来了解磁场力的特性，对检验电流的要求是()A．将检验电流放入磁场，测量其所受的磁场力F，导线长度L，通电电流I，应用公式，即可测得磁感应强度BB．检验电流不宜太大C．利用检验电流，运用公式，只能应用于匀强磁场D．只要满足长度L很短，电流很小，将其垂直放入磁场的条件，公式对任何磁场都适用【答案】BD【解析】用检验电流来了解磁场，要求检验电流对原来磁场的影响很小，可以忽略，所以导体长度L应很短，电流应很小，垂直磁场方向放置，适用于所有磁场，选项B、D正确，【考点】考查了对磁感应强度定义式的理解4.如图所示是测磁感应强度的一种装置。
把一个很小的测量线圈放在待测处，将线圈跟冲击电流计G串联(冲击电流计是一种测量电量的仪器)。
高二物理电磁感应大题专题
电磁感应计算题1.横截面积S=0.2 m2,n=100匝的圆形线圈A,处在如图所示的磁场中,磁感应强度随时间变化的规律是B=0.6-0.02t(T),开始时S未闭合,R1=4 Ω,R2=6 Ω,C=30 μF,线圈内阻不计。
求:(1)闭合开关S后,通过R2的电流大小和方向;(2)闭合开关S后一段时间又断开,问切断后通过R2的电荷量又是多少?2.用质量为m、总电阻为R的导线做成边长为l的正方形线框MNPQ,并将其放在倾角为θ的平行绝缘导轨上,平行导轨的间距也为l,如图所示。
线框与导轨之间是光滑的,在导轨的下端有一宽度为l(即ab=l)、磁感应强度为B的有界匀强磁场,磁场的边界aa'、bb'垂直于导轨,磁场的方向与线框平面垂直。
如果把线框从静止状态释放,则线框恰好能够匀速地穿过磁场区域。
若当地的重力加速度为g,求:(1)线框通过磁场时的运动速度大小;(2)开始释放时,MN与bb'之间的距离;(3)线框在通过磁场的过程中所产生的热量。
3.如图所示，一对光滑的平行金属导轨固定在同一水平面内，导轨间距l=0.5m，左端接有阻值R=0.3Ω的电阻，一质量m=0.1kg，电阻r=0.1Ω的金属棒MN放置在导轨上，整个装置置于竖直向上的匀强磁场中，磁场的磁感应强度B=0.4T，棒在水平向右的外力作用下，由静止开始以a=2m/s2的加速度做匀加速运动，当棒的位移x=9m时撤去外力，棒继续运动一段距离后停下来，已知撤去外力前后回路中产生的焦耳热之比Q1：Q2=2:1，导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触，求（1）棒在匀加速运动过程中，通过电阻R的电荷量q（2）撤去外力后回路中产生的焦耳热Q2（3）外力做的功W F4.如图，质量为M 的足够长金属导轨abcd 放在光滑的绝缘水平面上。
一电阻不计，质量为m 的导体棒PQ 放置在导轨上，始终与导轨接触良好，PQbc 构成矩形。
电磁感应习题及答案
电磁感应习题及答案【篇一：电磁感应测试题及答案】一、选择题(1-7题只有一个选项正确，8-12有多个选项正确)1．如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。
下列说法正确的是()a．当磁感应强度增加时，线框中可能无感应电流 b．当磁感应强度增加时，线框中的感应电流一定增大 c．当磁感应强度减小时，线框中的感应电流一定增大 d．当磁感应强度减小时，线框中的感应电流可能不变2．如图所示为高频电磁炉的工作示意图，它是采用电磁感应原理产生涡流加热的，它利用变化的电流通过线圈产生变化的磁场，当变化的磁场通过含铁质锅的底部时，即会产生无数小涡流，使锅体本身自行高速升温，然后再加热锅内食物。
电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。
关于电磁炉，以下说法中正确的是( )a．电磁炉是利用变化的磁场在食物中产生涡流对食物加热的b．电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的c．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的d．电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热的 3．如图所示，两块水平放置的金属板间距离为d，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场b中。
两板间有一个质量为m，电荷量为+q的油滴恰好处于平衡状态，则线圈中的磁场b 的变化情况和磁通量变化率分别是 ( )a．正在增强；???dmg?tqb．正在减弱；???dmg?tnq?tnqc．正在减弱；???t?dmg qd．正在增强；???dmga．2brvb．2brv2c．2brv d．32brv445．如图甲所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的磁场，螺线管下方水平桌面上有一导体环，导线abcd所围区域内磁场的磁感应强度按图乙中的哪一图线所示的方式随时间变化时，导体环将受到向上的磁场作用力 ( )6．用相同导线绕制的边长为l或2l的四个闭合导体线框，以相同的速度进入右侧匀强磁场，如图所示，在每个线框进入磁场的过程中，m、n两点间的电压分别为ua、ub、uc和ud。
电磁感应单元练习
电磁感应单元练习选择题1．在电磁感应现象中，下列说法中不正确的是（）A．当线框和磁场之间有相对运动时，线框中一定会有感应电流B．感应电流的磁场总是跟原来磁场的方向相反C．感应电流的磁场总是阻碍原来磁通量的变化D．感应电流的方向总是跟原来的电流方向相反2．如图，ab是一个静止在电磁铁的两磁极间，可绕O轴转动的闭合导线框。
当滑动变阻器的滑动片向右滑动过程中，线框将（）A．顺时针转动B．逆时针转动C．仍静止D．因电源极性不明，无法确定线框的转动方向3．如图，光滑直角导电轨道固定在竖直平面内，匀强磁场B与轨道平面垂直。
导体棒ab 的两端可始终不离轨道无摩擦地滑动。
当ab由图示位置释放到ab滑至水平位置的过程中，通过ab的感应电流方向是（）A．始终从a到bB．始终从b到aC．先由b到a，后由a到bD．先由a到b，后由b到a4．1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”。
1982年，美国物理学家卡布莱设计了一个寻找磁单极子的实验。
他设想，如果一个只有N 极的磁单极子从上向下穿过如图所示的超导线圈，那么，从上向下看，超导线圈上将出现（）A．先是逆时针方向的感生电流，然后是顺时针方向的感生电流B．先是顺时针方向的感生电流，然后是逆时针方向的感生电流C．顺时针方向持续流动的感生电流D．逆时针方向持续流动的感生电流5．图为地磁场磁感线的示意图。
在北半球地磁场的竖直分量向下。
飞机在我国上空匀速巡航，机翼保持水平，飞行高度不变。
由于地磁场的作用，金属机翼上有电势差。
设飞行员左方机翼末端处的电势为U1，右方机翼末端处的电势为U2，（）A．若飞机从东往西飞，U2比U1高B．若飞机从西往东飞，U1比U2高C．若飞机从南往北飞，U1比U2高D．若飞机从北往南飞，U2比U1高6．普通磁带录音机是用一个磁头来录音和放音的。
磁头结构示意如图（a）所示，在一个环形铁芯上绕一个线圈，铁芯有个缝隙，工作时磁带就贴着这个缝隙移动。
高二物理：电场,磁场,电磁感应,交变电流综合题(含参考答案)
高二物理综合练习题一、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~14题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
1．如图14所示，实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点。
若带电粒子在运动中仅受到电场力作用，根据此图可判断出A ．该粒子带正电B ．该粒子在a 的加速度小于在b 的加速度C ．该粒子在a 的速度小于在b 的速度D ．该粒子在a 的电势能小于在b 的电势能2．空间虚线上方存在匀强磁场，磁感应强度为B 。
一群电子以不同速率v 从边界上的P 点以相同的方向射入磁场。
其中某一速率v 0的电子从Q 点射出，如图15所示。
已知电子入射方向与边界夹角为θ，则由以上 条件可判断 A ．该匀强磁场的方向是垂直纸面向外 B ．所有电子在磁场中的轨迹相同C ．速度大的电子在磁场中运动对应的圆心角小D ．所有电子的速度方向都改变了2θ3．有一个小型发电机，机内的矩形线圈匝数为50匝，电阻为5Ω。
线圈在匀强磁场中，以恒定的角速度绕垂直于磁场方向的固定轴转动。
穿过每匝线圈的磁通量Φ随时间的变化规律如图16所示。
由此可知发电机电动势瞬时值表达式为 A ．e =31.4sin50πt （V ） B ．e =31.4cos50πt （V ）C ．e =157 cos100πt （V ）D ．e =157 sin100πt （V ）4．如图17所示，固定于水平面上的金属架CDEF 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动。
t =0时，磁感应强度为B ，此时MN 到达的位置使MDEN 构成一个边长为L 的正方形。
为使MN 棒中不产生感应电流，从t =0开始，磁感应强度B 随时间t 变化图象为5．如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a ，b ，c 电荷量相等，质量分别为m a ，m b ，m c ，已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应单元测试题 1、如图所示，一条形磁铁从静止开始，穿过采用双线绕成的闭合线圈，条形磁铁在穿过线圈过程中做( ) A．减速运动 B．匀速运动
C．自由落体运动 D．非匀变速运动 2、如图所示，一闭合金属圆环用绝缘细线悬挂于O点，将圆环拉离平衡位置并释放，使圆环在竖起平面内摆动，摆动过程中经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，不计空气阻力，则 ( )
A．圆环向右穿过磁场后，还能摆至原来的高度。 B．在进入和离开磁场时，圆环中均有感应电流 C．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大 D．圆环最终将静止在平衡位置。 3、如下图示，闭合小金属环从高h处的光滑曲面右上端无初速滚下， 又沿曲面的另一侧上升，则 ( )
A．若是匀强磁场，环在左侧滚上的高度小于h B．若是匀强磁场，环在左侧滚上的高度等于h C．若是非匀强磁场，环在左侧滚上的高度等于h D．若是非匀强磁场，环在左侧滚上的高度小于h 4、如图所示，两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一质量为m的金属杆从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会达到最大值vm，则 ( ) A．如果B增大，vm将变大 B．如果α增大，vm将变大 C．如果R增大，vm将变大 D．如果m减小，vm将变大
5、如图，两根平行的光滑导轨竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab接在两导轨之间，在开关S断开时让ab自由下落，ab下落过程中始终保持与导轨接触良好，设导轨足够长，电阻不计。ab下落一段时间后开关闭合，从开关闭合开始计时，ab下滑速度v随时间变化的图象不可能是 ( )
6、如图所示，匀强磁场中放置有固定的abc金属框架，导体棒ef在框架上匀速向右平移，框架和棒所用材料、横截面积均相同，摩擦阻力忽略不计。则在ef棒脱离框架前，保持一定数值的物理量是 ( ) A．ef棒所受的拉力 B．电路中的磁通量 C．电路中的感应电流 D．电路中的感应电动势
7、如图所示，在光滑绝缘水平面上，有一矩形线圈以一定的初速度进入匀强磁场区域，线圈全部进入匀强磁场区域时，其动能恰好等于它在磁场外面时的
B R α 一半，设磁场区域宽度大于线圈宽度，则 ( )
A．线圈恰好在完全离开磁场时停下 B．线圈在未完全离开磁场时即已停下 C．线圈能通过场区不会停下 D．线圈在磁场中某个位置停下 8、矩形导线框abcd放在匀强磁场中，在外力控制下静止不动，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图甲所示。t=0时刻，磁感应强度的方向垂直纸面向里；在0～4s时间内，线框ab边受匀强磁场的作用力随时间变化的图象(力的方向规定以向左为正方向)是图中的 ( )
9、如图所示，ab为一金属杆，它处在垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动；S为以a为圆心位于纸面内的金属圆环；在杆转动过程中，杆的b端与金属环保持良好接触；A为电流表，其一端与金属环相连，一端与a点良好接触。当杆沿顺时针方向转动时，某时刻ab杆的位置如图，则此时刻 ( ) A．有电流通过电流表，方向由c→d；作用于ab的安培力向右 B．有电流通过电流表，方向由c→d；作用于ab的安培力向左 C．有电流通过电流表，方向由d→c；作用于ab的安培力向右 D．无电流通过电流表，作用于ab的安培力为零 10、如图所示，相距为d的两水平线L1和L2分别是水平向里的匀强磁场的边界，磁场的磁感应强度为B，正方形线框abcd边长为L(L
d a b c
B t/s 0 2 4
图甲
F t/s 0 2 4 A F t/s 0 2 4 B F t/s 0 2 4
C
F t/s 0 2 4
D 静止开始释放，当ab边进入磁场时速度为v0，cd边刚穿出磁场时速度也为v0，从ab边刚进入磁场到cd边刚穿出磁场的整个过程中 ( ) A．线框一直都有感应电流 B．线框有一阶段的加速度为g C．线框产生的热量为mg(d+h+L) D．线框做过减速运动 11、关于感应电流，下列说法中正确的是 ( ) A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生 B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生 C．线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流 D．只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流 12、下面关于自感的说法正确的是 ( ) A．自感电动势总是阻碍电路中原来电流的增加 B．自感电动势总是阻碍电路中原来电流的变化 C．同一电感线圈中的电流越大，自感电动势越大 D．同一电感线圈中的电流变化越大，自感电动势越大 13、在纸面内放有一磁铁和一圆线圈，下列情况中能使线圈中产生感应电流的是 ( ) A．将磁铁在纸面内向上平移 B．将磁铁在纸面内向右平移 C．将磁铁绕垂直纸面的轴转动 D．将磁铁的N极转向纸外，S极转向纸内 14、某一实验装置如左图所示，在铁芯上绕着两个线圈P和Q，如果线圈P中的电流i随时间t的变化关系有如下图所示的四种情况，则可以在线圈Q中观察到感应电流的是 ( ) i
t 0 i t 0 i t 0 t 0 i
A B C D 电流表 电源
Q P 15、如图所示，一电子以初速度v沿与金属板平行的方向飞入MN极板间，发现电子向M板偏转，则可能是 ( ) A．电键S闭合瞬间 B．电键S由闭合到断开瞬间 C．电键S是闭合的，变阻器滑片P向左迅速滑动 D．电键S是闭合的，变阻器滑片P向右迅速滑动 16、穿过一个电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中 ( ) A．感应电动势为0.4V B．感应电动势每秒减小0.4V C．感应电流恒为0.2A D．感应电流每秒减小0.2A 17、如图所示，两个线圈绕在同一铁芯上，A中接有电源，B中导 线接有一电阻R。在把磁铁迅速插入A线圈的过程中，A线圈 中的电流将_____________（填“减少”、“增大”或“不变”）， 通过电阻R的感应电流的方向为_____________；若线圈B能 自由移动，则它将_____________移动（填“向左”、“向右”或“不”）。 18、如图所示，边长为L的闭合正方形金属线框的电阻为R，经以速度v匀速 穿过宽度为d的有界匀强磁场，磁场方向与线框平面垂直，磁感应强度为 B，若L＜d，线框穿过磁场的过程中产生的焦耳热为______________；若 L＞d，线框穿过磁场的过程中产生的焦耳热为________________。
19、如图所示，位于竖直平面内的矩形平面导线框abcd，ab长L1=1.0m，bd长L2=0.5m，线框的质量m=0.2kg，电阻R=2Ω。其下方有一匀强磁场区域，该区域的上、下边界PP/和QQ/均与ab平行，两边界间距离为H，H＞L2，磁场的磁感应强度B=1T，方向与线框平
L2
L1 a b
L d 面垂直。现令线框的dc边从离磁场区域的上边界PP/的距离为h=0.7m处从静止开始自由下落，已知在线框的dc边进入磁场以后，ab边到达边界PP/之前的某一时刻线框的速度已达到这一阶段的最大值，求从线框开始下落到dc边刚刚到达磁场区域下边界QQ/的过程中，线框中产生的焦耳热。(不计空气阻力，g=10m/s2)
20、如图，两根相距为L的足够长的平行金属导轨，位于水平的xy平面内，一端接有阻值为R的电阻。在x＞0的一侧存在沿竖直方向的均匀磁场，磁感应强度B随x的增大而增大，B=kx，式中的k是一常量。一金属杆与金属导轨垂直，可在导轨上滑动。当t=0时金属杆位于x=0处，速度为v0 ，方向沿x轴的正方向。在运动过程中，有一大小可调节的外力F作用于金属杆以保持金属杆以恒定的加速度运动，加速度大小为a，方向沿x轴正方向。除电阻R以外其余电阻都可以忽略不计。求： （1）当金属杆的速度大小为v时，回路中的感应电动势； （2）若金属杆的质量为m，施加于金属杆上的外力与时间的关系。
x v0 × B
0
y R 21、如图所示，（a）是某人设计的一种振动发电装置，它的结构是一个半径为r＝0.1 m的有20匝的线圈套在辐向形永久磁铁槽中，磁场的磁感线均沿半径方向均匀分布［其右视图如图（b）］．在线圈所在位置磁感应强度B的大小均为0.2 T．线圈的电阻为2Ω，它的引出线接有8Ω的电珠L，外力推动线圈的P端，作往复运动，便有电流通过电珠．当线圈向右的位移随时间变化的规律如图所示时（x取向右为正）：
（1）画出感应电流随时间变化的图象（取逆时针为正）； （2）求每一次推动线圈运动过程中的作用力； （3）求该发电机的输出功率。（摩擦等损耗不计）
