比例控制器的原理
PID的原理

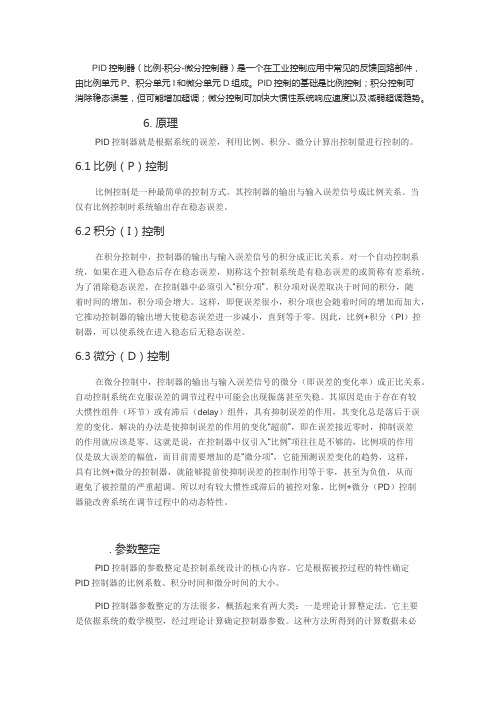

PID控制器（比例-积分-微分控制器）是一个在工业控制应用中常见的反馈回路部件，由比例单元P、积分单元I和微分单元D组成。
PID控制的基础是比例控制；积分控制可消除稳态误差，但可能增加超调；微分控制可加快大惯性系统响应速度以及减弱超调趋势。
6. 原理PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。
6.1比例（P）控制比例控制是一种最简单的控制方式。
其控制器的输出与输入误差信号成比例关系。
当仅有比例控制时系统输出存在稳态误差。
6.2积分（I）控制在积分控制中，控制器的输出与输入误差信号的积分成正比关系。
对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统。
为了消除稳态误差，在控制器中必须引入“积分项”。
积分项对误差取决于时间的积分，随着时间的增加，积分项会增大。
这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于零。
因此，比例+积分（PI）控制器，可以使系统在进入稳态后无稳态误差。
6.3微分（D）控制在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。
自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。
其原因是由于存在有较大惯性组件（环节）或有滞后（delay）组件，具有抑制误差的作用，其变化总是落后于误差的变化。
解决的办法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应该是零。
这就是说，在控制器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能预测误差变化的趋势，这样，具有比例+微分的控制器，就能够提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控量的严重超调。
所以对有较大惯性或滞后的被控对象，比例+微分（PD）控制器能改善系统在调节过程中的动态特性。
. 参数整定PID控制器的参数整定是控制系统设计的核心内容。
pid的原理及应用
PID的原理及应用1. 什么是PID？PID是一种常用的控制算法，是Proportional-Integral-Derivative（比例-积分-微分）的缩写。
它是一种自适应控制算法，被广泛应用于工业控制系统中，用于自动控制温度、压力、流量等参数。
2. PID的基本原理PID控制器通过计算误差的比例、积分和微分部分来调整输出控制量，以使系统达到期望的稳态值。
下面是PID控制器的基本原理：•比例（P）：比例控制部分根据当前测量值与期望值之间的差异来计算输出。
比例控制的作用是根据误差的大小来调整输出的大小。
当误差较大时，比例控制器会产生较大的调整力，使系统快速接近稳态值。
•积分（I）：积分控制部分根据误差的累积来计算输出。
积分控制的作用是消除稳态误差，即使误差非常小，积分控制器也能保持一定的输出。
积分控制器常用于消除系统的永久偏差。
•微分（D）：微分控制部分根据误差的变化率来计算输出。
微分控制的作用是预测系统未来的行为，当误差的变化率较大时，微分控制器会制动输出的变化，以避免系统过冲或振荡。
PID控制器将比例控制、积分控制和微分控制的输出相加，得到最终的输出调整量，从而控制系统运行到稳定状态。
3. PID的应用领域PID控制器广泛应用于各个领域的控制系统中，下面列举了几个常见的应用领域：•温度控制：在温控系统中，PID控制器可以根据温度传感器测量到的数据，调整加热器或冷却器的输出，以控制温度稳定在期望值。
•压力控制：在压力控制系统中，PID控制器可以根据压力传感器测量到的数据，调整泵或阀门的输出，以维持压力稳定在设定值。
•流量控制：在流量控制系统中，PID控制器可以根据流量传感器测量到的数据，调整阀门或马达的输出，以控制流量保持在目标值。
•位置控制：在机器人或自动化设备中，PID控制器可以根据位置传感器测量到的数据，调整电机或执行器的输出，以控制位置精确到期望的位置。
4. PID优缺点•优点：–简单易实现：PID控制器的原理简单，计算量小，易于实现。
pi控制器原理
pi控制器原理pi控制器是一种经典的控制器，它在工业自动化、机器人控制、飞行器控制等领域得到了广泛应用。
pi控制器的原理在控制工程中是非常重要的，本文将着重介绍pi控制器的原理。
1. pi控制器的基本原理pi控制器的基本原理是通过比较实际输出和期望输出之间的差异，并根据差异计算出控制信号，从而实现对系统的控制。
pi控制器是一种基于误差反馈的控制算法，它主要包括两个部分：比例控制和积分控制。
比例控制是通过比较实际输出和期望输出之间的差异，并将差异乘以一个比例系数Kp作为反馈信号。
Kp是一个可调的系数，它用来控制控制器的灵敏度。
Kp越大，控制器对误差的响应越快，但容易出现振荡。
反之，Kp越小，控制器对误差的响应越慢，但更加稳定。
积分控制是通过监测误差累积量，并将累积量乘以一个积分系数Ki作为反馈信号。
Ki也是一个可调的系数，它用来控制控制器的稳定性。
如果Ki设置得过大，会引起系统的超调或振荡。
如果Ki设置得太小，系统稳定性不够好，会导致系统误差无法完全消除。
在pi控制器中，比例控制和积分控制是相结合的，通过调节比例系数Kp和积分系数Ki的值，可以得到较高的控制性能和更好的稳定性。
2. pi控制器的优点与缺点与其他控制器相比，pi控制器有以下优点：a. pi控制器只需要两个系数，即比例系数和积分系数。
这使得pi控制器非常容易调试和实现。
b. pi控制器可以减少系统的抖动，提高系统的响应速度和稳定性。
c. pi控制器具有较强的适应性，可应用于不同的控制对象和应用场景。
然而，pi控制器也存在一些缺点：a. pi控制器不能直接消除系统的静态误差，因为它只考虑了误差的动态部分。
这样，在控制对象出现静态误差时，pi控制器的稳态误差较大。
b. pi控制器在处理非线性系统时存在局限性，容易出现非线性失真，影响控制性能。
c. pi控制器的调整可能比较困难，因为比例系数和积分系数之间存在一定的相互影响，需要进行综合考虑。
pid在温控中的作用
pid在温控中的作用PID控制是一种自动控制系统中常用的一种控制算法，它根据被控对象的实际运行情况不断调整控制量，以达到稳定的控制效果。
在温控中，PID控制器被广泛应用，可以有效地控制温度波动，保持温度稳定，提高生产效率。
本文将深入探讨PID在温控中的作用。
一、PID控制原理PID控制器是由比例（P）、积分（I）和微分（D）三部分组成的控制器。
它根据被控对象的反馈信号，通过计算偏差的大小和变化率来调整输出控制量，以实现对被控对象的精确控制。
1. 比例控制（P）比例控制是根据偏差的大小来调整控制量的大小，开环放大比例即为比例控制。
比例系数越大，控制量和偏差之间的关系越密切，对温度波动的抑制效果也越好。
但是，过大的比例系数可能引起震荡或过冲现象，影响控制效果。
2. 积分控制（I）积分控制是根据偏差随时间的积累来调整控制量的大小，通过累积偏差的方法来修正系统的静态误差。
积分系数越大，系统的稳态精度越高，但同时也容易导致系统的超调和振荡现象。
3. 微分控制（D）微分控制是根据偏差的变化率来调整控制量的大小，通过对偏差的变化速度进行调节以提高系统的动态响应能力。
微分系数越大，系统的响应速度越快，但同时也会增加系统的灵敏度，容易受到噪声的干扰。
综合比例、积分和微分三部分的作用，PID控制器可以根据实际情况进行调整，以实现对被控对象的精确控制。
二、PID在温控中的应用在温控中，PID控制器被广泛应用于各种工业生产过程中，如化工、食品加工、医药制造等。
它可以对温度进行精确控制，提高生产效率，减少生产成本，保障产品质量。
下面我们将介绍几种常见的温控应用场景。
1. 温度恒温器温度恒温器是一种专门用于保持恒定温度的设备，它通常由PID控制器、加热元件和传感器组成。
PID控制器可以根据被控对象的温度反馈信号，通过比例、积分和微分的调节来控制加热元件的功率，以实现对温度的精确控制。
在实验室、医药制造等领域，温度恒温器被广泛应用于热源的稳定控制。
一种基于pid油缸同步控制程序
一、概述随着工业自动化水平的不断提高，液压和气动系统在工业控制中扮演着越来越重要的角色。
在液压系统中，油缸同步控制是一种常见的应用场景，通过控制多个油缸的运动，可以实现对复杂工况的准确控制。
PID控制器作为一种常见的控制算法，在油缸同步控制中也得到了广泛的应用。
本文将介绍一种基于PID油缸同步控制的程序，旨在提高油缸同步控制的精度和稳定性。
二、PID控制器基本原理1. 比例控制比例控制是PID控制器中的基本控制模式，其输出与偏差成正比。
若偏差增大，则控制器输出也相应增大。
这种控制模式可以使系统快速响应，但往往伴随着超调和稳定性不足的问题。
2. 积分控制积分控制是PID控制器中的一个重要组成部分，其作用是对偏差进行累加，使系统在稳态下达到零偏差。
积分控制可以补偿比例控制和微分控制所带来的稳定性问题。
3. 微分控制微分控制是PID控制器中的一个重要组成部分，其作用是对偏差进行微分，使系统在动态下达到稳定状态。
微分控制可以抑制系统的震荡和超调现象。
三、油缸同步控制程序设计1. 系统建模首先需要对油缸同步控制系统进行建模分析，确定系统的数学模型。
假设有n根油缸需要进行同步控制，油缸的位置分别为x1, x2, ..., xn。
系统的控制目标是使所有油缸的位置同步，即x1 = x2 = ... = xn。
通过对液压系统的动力学分析和控制需求，可以建立油缸同步控制系统的数学模型。
2. PID参数调试在进行油缸同步控制前，需要对PID控制器的参数进行调试。
通过试验和经验，可以确定比例系数Kp、积分系数Ki和微分系数Kd的大小，以使系统达到最佳的控制效果。
3. 控制程序设计基于PID控制器的油缸同步控制程序设计包括如下步骤：（1）设定目标位置信号：确定所有油缸的目标位置，设定目标位置信号。
（2）传感器信号采集：通过传感器对各个油缸的位置信号进行实时采集。
（3）偏差计算：根据实时采集的位置信号和目标位置信号，计算各个油缸的偏差。
电气比例阀控制原理
电气比例阀控制原理
电气比例阀是一种利用可调节的电动机来控制液体或气体流量的装置，它能够将输入信号转化为控制介质流量的比例变化。
它通过控制电动机来调节阀门开度，从而控制介质的流量，从而达到控制系统的目的。
电气比例阀控制原理如下：
1、信号输入：在电气比例控制系统中，首先要输入一个控制信号，该信号可以是一个模拟信号，也可以是一个数字信号。
2、信号的处理：当电气比例控制系统接收到控制信号时，会将信号处理成电动机所需要的控制信号，这是因为电动机不能够直接接收和控制到控制信号。
3、控制电动机：然后，电气比例控制系统会根据控制信号来控制电动机的转速，也就是说，电动机的转速变化会随着输入信号的变化而变化，实现了控制信号与电动机之间的联系。
4、控制阀门：控制电动机的转速会发生变化，此时，阀门上的活塞会受到电动机拉动而移动，随着活塞的移动，阀门的开度也会随着变化，从而控制介质的流量。
5、反馈信号：当介质的流量发生变化时，系统会将反馈信号反馈给控制器，控制器根据反馈信号来进行调整，
从而调整电动机的转速，使得阀门的开度达到要求的比例。
以上就是电气比例阀控制原理的详细说明。
电气比例阀能够根据输入信号来控制流量，是一种比较常用的比例控制方式，广泛应用于工业、农业等领域的自动化系统中。
控制系统中PID控制算法的详解
控制系统中PID控制算法的详解在控制系统中，PID控制算法是最常见和经典的控制算法之一。
PID控制算法可以通过对反馈信号进行处理，使得控制系统能够实现稳定、精确的控制输出。
本文将详细介绍PID控制算法的原理、参数调节方法和优化方式。
一、PID控制算法的原理PID控制算法是由三个基本部分组成的：比例控制器、积分控制器和微分控制器。
这三个部分的输入都是反馈信号，并根据不同的算法进行处理，最终输出控制信号，使得系统的输出能够与期望的控制量保持一致。
A. 比例控制器比例控制器是PID控制算法的第一部分，其输入是反馈信号和期望控制量之间的差值，也就是误差信号e。
比例控制器将误差信号与一个比例系数Kp相乘，得到一个控制信号u1，公式如下：u1=Kp*e其中，Kp是比例系数，通过调节Kp的大小，可以改变反馈信号对控制输出的影响程度。
当Kp增大时，控制输出也会随之增大，反之亦然。
B. 积分控制器积分控制器是PID控制算法的第二部分，其输入是误差信号的累积量，也就是控制系统过去一定时间内的误差总和。
积分控制器将误差信号的累积量与一个积分系数Ki相乘，得到一个控制信号u2，公式如下：u2=Ki*∫e dt其中，Ki是积分系数，通过调节Ki的大小，可以改变误差信号积分对控制输出的影响程度。
当Ki增大时，误差信号积分的影响也会增强，控制输出也会随之增大，反之亦然。
C. 微分控制器微分控制器是PID控制算法的第三部分，其输入是误差信号的变化率，也就是控制系统当前误差与上一个采样时间的误差之差，用微分运算符表示为de/dt。
微分控制器将de/dt与一个微分系数Kd相乘，得到一个控制信号u3，公式如下：u3=Kd*de/dt其中，Kd是微分系数，通过调节Kd的大小，可以改变误差信号变化率对控制输出的影响程度。
当Kd增大时，误差信号的变化率的影响也会增强，控制输出也会随之增大，反之亦然。
综合上述三个控制部分可以得到一个PID控制输出信号u，公式如下：u=u1+u2+u3二、PID控制算法的参数调节PID控制算法的实际应用中，需要对其参数进行调节，以达到控制系统稳定、精确的控制输出。
pid检测原理
pid检测原理PID（Proportional Integral Derivative）是一种常用的自动控制技术，被广泛应用于工业过程控制和仪器仪表领域。
PID控制器通过对被控对象的测量值与设定值进行比较，并根据比较结果计算出控制量，以实现对被控对象的精确控制。
在实际应用中，PID控制器的性能直接取决于PID参数的设置和PID检测原理的准确性。
本文将详细介绍PID检测原理及其应用。
一、PID控制器的基本原理PID控制器是通过对被控对象的测量值进行检测，并根据检测结果计算出控制量，以实现对被控对象的精确控制。
PID控制器的基本原理可归结为三个部分：比例控制、积分控制和微分控制。
1. 比例控制比例控制是根据被控对象输出值与设定值之间的偏差来计算控制量的，控制量与偏差成正比关系。
比例控制可以快速响应设定值的变化，但可能导致控制系统的超调和不稳定。
2. 积分控制积分控制是根据被控对象输出值与设定值之间的累积偏差来计算控制量的，控制量与偏差累积值成正比关系。
积分控制可以消除系统的稳态误差，提高控制系统的稳定性，但可能导致系统的超调和振荡。
3. 微分控制微分控制是根据被控对象输出值与设定值之间的变化率来计算控制量的，控制量与偏差变化率成正比关系。
微分控制可以通过对被控对象的快速响应来提高控制系统的稳定性和抑制系统振荡，但可能引入噪声和增加系统的不稳定性。
以上三个部分结合起来，通过调整PID控制器的参数，可以实现对被控对象的准确控制。
二、PID检测原理及应用PID控制是一种反馈控制技术，其核心是对被控对象的测量值进行检测和反馈。
PID检测原理分为两个方面：测量和计算。
1. 测量PID控制器通过传感器对被控对象的输出值进行实时测量。
传感器可以是温度传感器、压力传感器、流量传感器等，根据被控对象的不同特性选择相应的传感器。
测量的准确性直接影响到PID控制器的性能，因此选择合适的传感器非常重要。
2. 计算PID控制器根据测量值和设定值之间的差异进行计算，并生成相应的控制量。
pid温度控制器的工作原理
PID温度控制器的工作原理1. 简介PID（比例-积分-微分）是一种常用的控制算法，用于实现对温度等物理量的精确控制。
PID温度控制器是基于PID算法设计的一种设备，用于测量和控制温度。
它通常由传感器、控制器和执行器组成，可以通过调节执行器的输出来维持温度在设定值附近。
2. 基本原理PID温度控制器的工作原理基于反馈控制系统的基本原理。
它通过不断测量和比较实际温度与设定值之间的差异，并根据差异来调整执行器的输出，使得实际温度逐渐接近设定值。
2.1 比例控制比例控制是PID算法中最基本的部分。
它根据实际温度与设定值之间的差异，计算出一个比例项，并将其乘以一个比例系数Kp。
这个比例项表示了输出应该调整多少来消除差异。
具体来说，假设实际温度为T，设定值为Tset，那么比例项P就等于(P = Tset - T)。
然后将P乘以比例系数Kp，得到比例控制的输出值。
2.2 积分控制积分控制是为了消除比例控制中的稳态误差而引入的。
稳态误差是指当温度接近设定值时，由于比例项无法完全消除差异，导致温度始终略微偏离设定值。
积分控制通过对比例项进行积分操作来解决这个问题。
具体来说，将比例项P累加起来，并乘以一个积分系数Ki。
这样就得到了积分项I。
I = I + P然后将积分项I乘以积分系数Ki，得到积分控制的输出值。
2.3 微分控制微分控制是为了改善系统的响应速度而引入的。
当温度变化剧烈时，仅仅使用比例和积分控制可能导致系统反应过慢。
微分控制通过计算温度变化率的负反馈来提高系统的响应速度。
具体来说，将温度变化率与一个微分系数Kd相乘，得到微分项D。
D = Kd * (T - Tprev)其中Tprev表示上一个采样周期的温度值。
然后将微分项D乘以微分系数Kd，得到微分控制的输出值。
2.4 PID控制PID控制将比例、积分和微分三个部分结合起来，通过调节它们的系数来实现对温度的精确控制。
PID输出值 = Kp * P + Ki * I + Kd * D其中Kp、Ki和Kd分别是比例、积分和微分控制的系数。
比例积分控制的特点
比例积分控制的特点
比例积分控制是现代控制系统中常用的一种控制方法，其基本原
理是通过调节控制器的比例增益和积分时间常数，对控制对象进行精
确的控制。比例积分控制具有以下特点：
1.稳态精度高
比例积分控制可以精确地调节控制对象，稳态响应速度和精度都
比较高。由于它的积分作用可以消除稳态误差，因此具有较好的稳态
性能。而比例增益则可以调节系统的动态响应，从而使系统达到期望
的稳定状态。
2.对随机扰动的抑制能力强
比例积分控制可以对随机扰动做出较好的抑制，因为积分作用可
以弥补比例控制对扰动的抑制能力不足的缺点。当存在随机扰动时，
比例积分控制能够有效降低系统的波动，保证系统稳定。
3.对恒定规律的响应能力差
比例积分控制的响应速度相对较慢，无法再短时间内对恒定规律
的变化做出响应。此时需要一个合适的比例增益来加快系统响应速度。
4.难以处理系统参数变化较快的情况
在系统参数变化较快的情况下，比例积分控制的效果可能不佳。
此时需要使用根据实时参数反馈情况调整比例和积分参数的自适应控
制方法。
5.控制器设计较为简单
比例积分控制的设计比较简单，不需要复杂的计算或模拟，可以
根据实际情况进行经验调整。因此，在很多实际应用中，比例积分控
制是首选的控制方法之一。
总的来说，比例积分控制通过调节比例和积分参数，可以实现对
系统的精确控制，具有稳态精度高、对随机扰动的抑制能力强、控制
器设计简单等优点。但对于快速变化的恒定规律和系统参数变化较快
时，可能会存在不足。因此，在实际应用中需要根据实际情况选用合
适的控制方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比例控制器的原理
比例控制器的原理是根据输入信号和设定值之间的误差来控制输出信号的幅度。
它使用比例常数来调节输出信号的幅度与误差的关系。
比例控制器的数学表达式可以表示为：
输出信号 = 比例常数 × 误差
其中，输出信号表示控制器的输出，比例常数表示控制增益或放大系数，误差表
示输入信号与设定值之间的差异。
当误差较大时，比例控制器将输出一个较大的信号，以尽快减小误差。当误差较
小时，比例控制器将输出一个较小的信号，以避免过冲。
比例控制器的原理是简单而有效的，但在某些情况下可能存在问题。例如，当设
定值发生改变时，比例控制器可能产生过冲或无法达到设定值。为了解决这些问
题，通常会结合其他类型的控制器，如积分控制器和微分控制器，形成PID控
制系统。
